Примечание:

Система OptiX BWS 1600G-V полностью относится к системам 2.5 Гбит/с. В виду

большого разрешенного допуска дисперсии, для компенсации использовать модуль

DCM не требуется.

4.2

Полка DCM

Полка DCM монтируется в нижней части статива, на монтажных скобах,
закрепляется винтами, как показано на Рис. 4-1. На полке может быть размещено 2
модуля DCM. Габариты и вес полки указаны в Табл. 4-1.

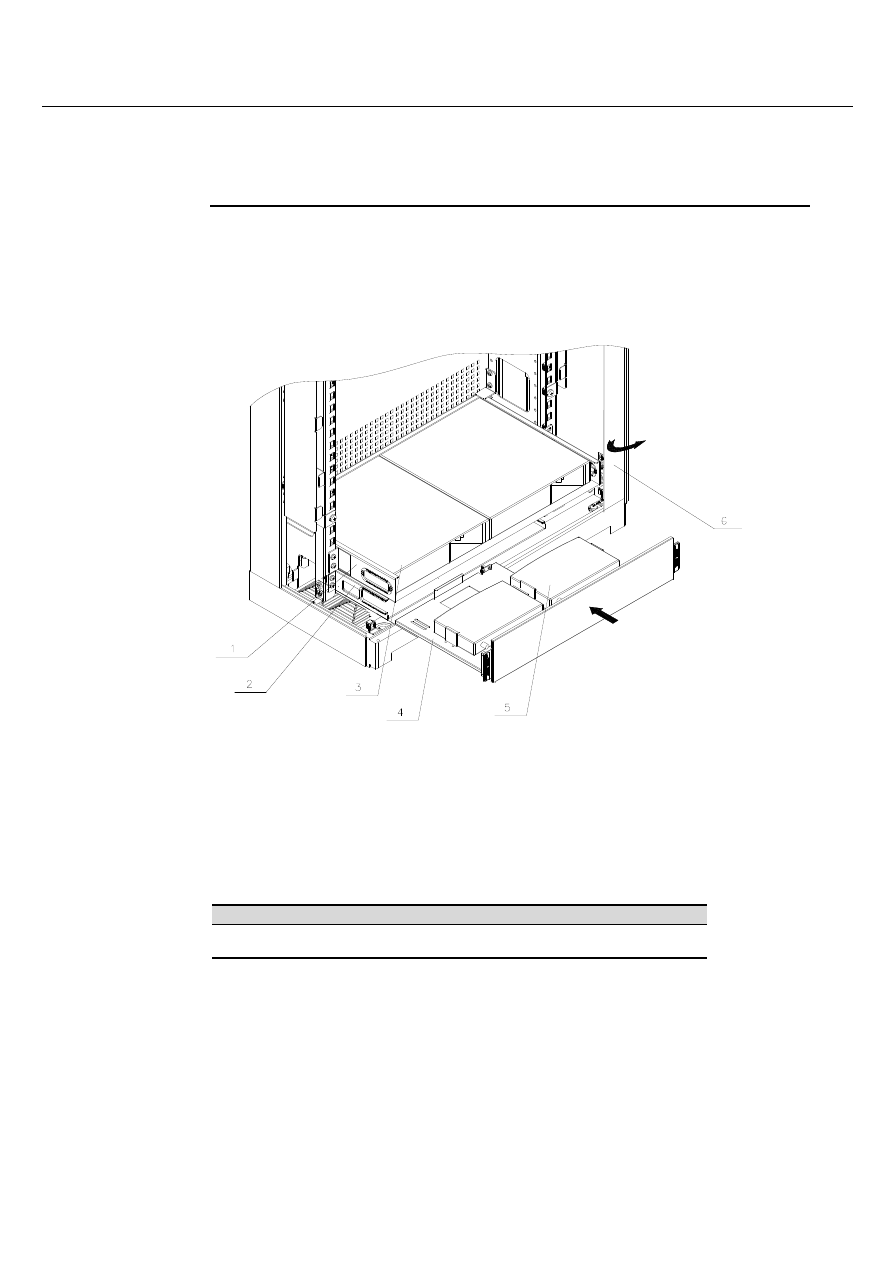

1. Полка DCM

2. Корпус 3.

DCM

Блок HUB

5. HUB

6. Ограждение оптоволокна

Рис. 4-1 Полка DCM и блок HUB в стативе OptiX BWS 1600G

Табл. 4-1 Габариты и вес полки DCM

Модуль Габариты Вес

DCM 266 мм (Д) x 238 мм (Ш) x 44 мм (В)

 3.5 кг

4-2

4.3

Блок HUB

Концентраторы HUB требуются для станции с несколькими полками. Порты HUB
соединены  с  сетевыми  портами  зоны  интерфейсов  каждой  полки  с  помощью
сетевых кабелей. Таким образом поддерживается связь между полками, функция
расширенного ECC. HUB получают питание от блока питания, расположенного в
верхней части статива.
HUB располагаются в блоке HUB, занимающем нижнюю часть статива, сразу под
полкой DCM, как видно на Рис. 4-1.
Блок HUB можно  разделить  на 2 части:  корпус  блока  и  место  размещения
концентраторов HUB.  Корпус  прикреплен  к  стативу  с  помощью  скоб  и  винтов.
Поддон  HUB  извлекается,  что  удобно  при  ежедневной  эксплуатации  и
техобслуживании.

Осторожно:

При регламентном техническом обслуживании, если требуется ивлекать
поддон HUB, сначала необходимо отвести ограждение оптоволокна, как
видно на Рис. 4-1.

СобственностьHuawei Technologies

4-3

Содержание

5 Обзор плат

5-1

5.1 Категории плат

5-1

5.2 Внешний вид плат

5-5

Рисунки

Рис. 5-1 Внешний вид плат

5-5

Таблицы

Табл. 5-1 Список плат

5-2

iii

Обзор плат

5.1 Категории плат

Система OptiX BWS 1600G использует следующие категории плат:



Плата оптической приемопередачи;



Плата оптических мультиплексора, демультиплексора, мультиплексора

ввода/вывода;



Плата оптического усилителя;



Плата мониторинга и регулировки рабочего состояния;



Плата автоматического мониторинга оптоволокна;



Плата защиты;



Плата оптических каналов мониторинга;



Плата системного управления и связи.

5-1

Табл. 5-1 Список плат

Категория Наименование Полное наименование

Платы оптического
приемопередатчика

LWF Линейная плата приема/передачи с преобразованием длины волны и

FEC уровня STM-64

LWFS Линейная плата приема/передачи с преобразованием длины волны и

FEC уровня STM-64 (SuperWDM)

LRF Линейная плата регенерации с преобразованием длины волны и FEC уровня

STM-64

LRFS Линейная плата с преобразованием длины волны и FEC

уровня STM-64 (SuperWDM)

LWS Линейная плата приема/передачи с преобразованием длины волны и

расширенной FEC уровня STM-64

LRS Линейная плата регенерации с преобразованием длины волны и расширенной

FEC уровня STM-64

LWC Линейная плата преобразования длины волны уровня STM-16

LWC1 Линейная плата преобразования длины волны уровня STM-16 (соответствует G.709)

TWC Плата передачи с преобразованием длины волны уровня

STM-16

TRC Оптический регенератор передачи уровня STM-16

TRC1 Оптический регенератор передачи уровня STM-16 (соответствует G.709)

TMX 4-канальная плата асинхронной передачи с преобразованием

длины волны MUX OUT-2 уровня STM-16

TMXS 4-канальная плата асинхронной передачи с преобразованием

длины волны MUX OUT-2 уровня STM-16 (SuperWDM)

TMR Линейная плата регенерации с преобразованием длины волны, улучшенной

FEC (AFEC) 10.71G и G.709

TMRS Линейная плата регенерации с преобразованием длины волны, улучшенной

FEC (AFEC) 10.71G и G.709 (SuperWDM)

OCU Плата оптического мультиплексора с преобразованием

длины волны и FEC уровня 4 х STM-16

OCUS Плата оптического мультиплексора с преобразованием длины

волны уровня 4 х STM-16 (FEC & SuperWDM)

LDG Плата 2 x Gigabit Ethernet

LWX Плата произвольной скорости передачи с преобразованием длины волны

LWM Многоскоростная оптическая плата с преобразованием длины

волны

LGS Плата объединителя 1 x GE и 1 x STM-1/4

LQS Плата оптического мультиплексора с преобразованием

длины волны уровня 4 x STM-1/4

LBE Плата транзитной передачи 10GE с преобразованием длины

волны и FEC (интерфейс LAN)

5-2

Категория аименование Полное наименование
Платы оптического
приемопередатчика LBES Плата транзитной передачи 10GE с преобразованием длины

волны и FEC (интерфейс LAN, SuperWDM)

EC8 Плата конвергенции услуг 8 x ESCON

AP4 4-канальная, независимая от протокола плата конвергенции услуг

Платы
мультиплексора
/демультиплекс
ора,
мультиплексора
ввода/вывода

M40 Плата 40-канального мультиплексора

V40 Плата 40-канального мультиплексора с VOA

D40 Плата 40-канального демультиплексора

MB2 Расширяемая 2-канальная плата оптического мультиплексора

ввода/вывода

MR2 Плата 2-канального ввода/вывода

ITL Плата перемежателя

FIU Плата интерфейсов оптоволокна

Платы
оптического
усилителя

OAU Плата оптического усилителя

OBU Плата дополнительного усилителя (Booster)

OPU Плата оптического предусилителя

WBA Плата оптических усилителя и дополнительного

усилителя WDM

WPA Плата оптического предусилителя WDM

HBA Плата оптических усилителя и дополнительного усилителя

высокой мощности

RPC Плата усилителя с лазером накачки Рамана для полосы C

RPL Плата усилителя с лазером накачки Рамана для полосы L

RPA Плата усилителя с лазером накачки Рамана для полос C и L

Платы
мониторинга и
регулировки
рабочего
состояния

MCA Плата мультиканального анализатора спектра

VA4 Плата 4-канального регулируемого оптического аттенюатора

VOA Плата регулируемого оптического аттенюатора

DGE Плата динамического выравнивания усиления

DSE Плата выравнивания кривой дисперсии

GFU Плата выравнивания усиления

Платы
автоматическо
го мониторинга
оптоволокна

FMU Плата измерения показателей оптоволокна

MWA Плата доступа к измерению длины волн

MWF Плата фильтрации при измерении длины волн

Платы защиты OLP Плата защиты оптических линий
