1

Статив







Оборудование OptiX BWS 1600G магистральной  оптической  системы  передачи
DWDM  (здесь и далее OptiX BWS 1600G) включает: статив, полку, блок питания,
блок вентиляции (с воздушным фильтром), полку модуля компенсации дисперсии
(DCM) и полку концентратора (HUB). Внешний вид статива приведен на Рис. 1-1.
Статив  позволяет  размещать  полки  с  разными  комбинациями  плат  для
создания разных конфигураций оборудования OptiX BWS 1600G.

















































































1-1

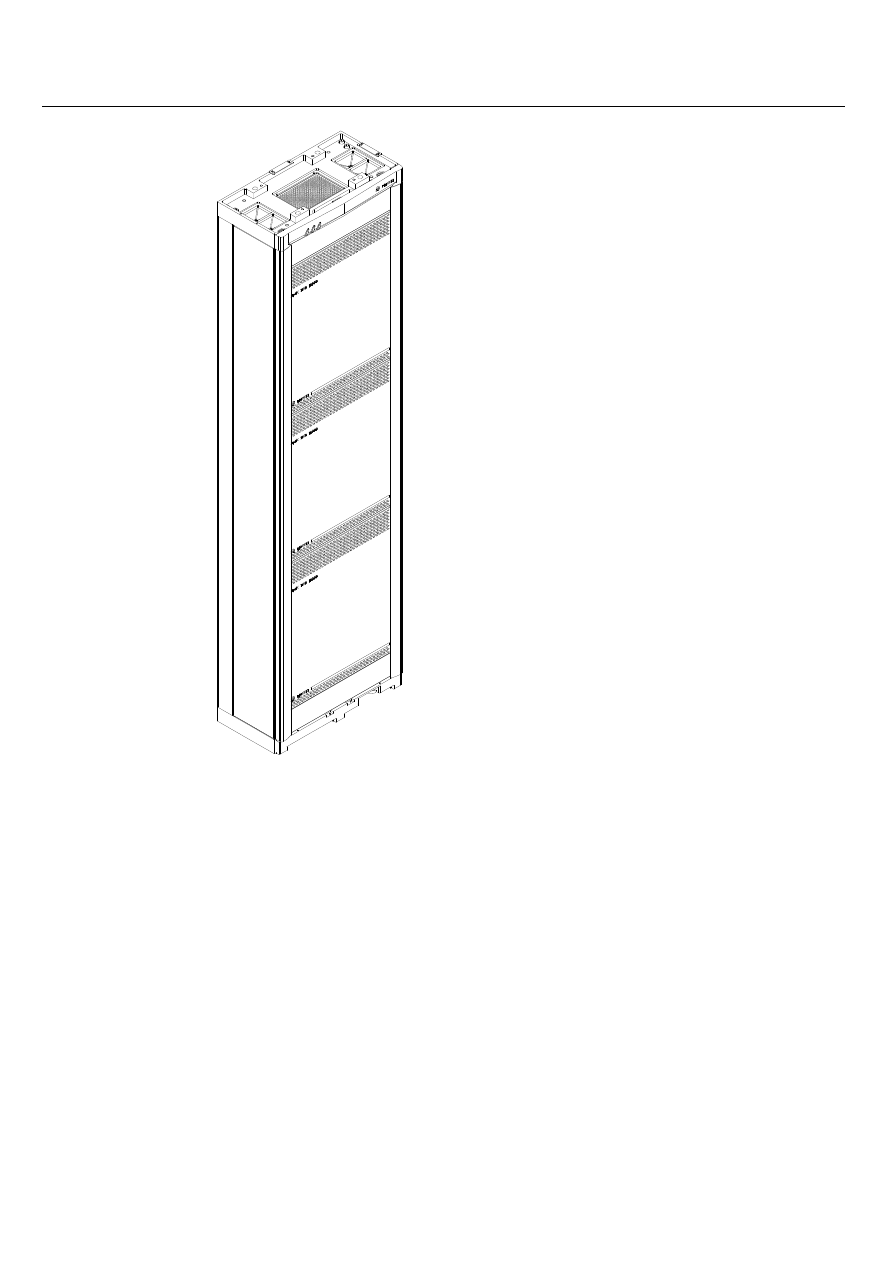

Рис. 1-1 Внешний вид статива OptiX BWS 1600G





















































1-2





1.1  Структура





The OptiX BWS 1600G adopts ETS300-119-3 standard cabinet, which makes it
rational in cabinet structure and graceful in appearance.
The main frame of the cabinet is a rack, with a rear panel fixed at the back and
movable side panels at both sides. The power box is mounted at the top.
One cabinet can hold up to three subracks in the upper, middle and lower part. Under
each subrack, a fan tray assembly and an air filter are installed. The exploded view of
the OptiX BWS 1600G cabinet is shown in Figure 1-2.



Salient features of the cabinet are given below.



The cabinet has no front door, but each subrack has an independent open-close

front door. It provides the EMC shielding at the subrack level.





The cabinet leaves much space for routing and managing optical fibers and cables.



Two movable side panels are installed at both sides of the cabinet. Each side panel

can move in or move out along the top and bottom slide rails. Fiber fender is
installed outside the side panel and can rotate round vertical axes.



Air vents are provided at the front door of the subrack and rear panel of the cabinet to

ensure heat dissipation.

























































































1-3

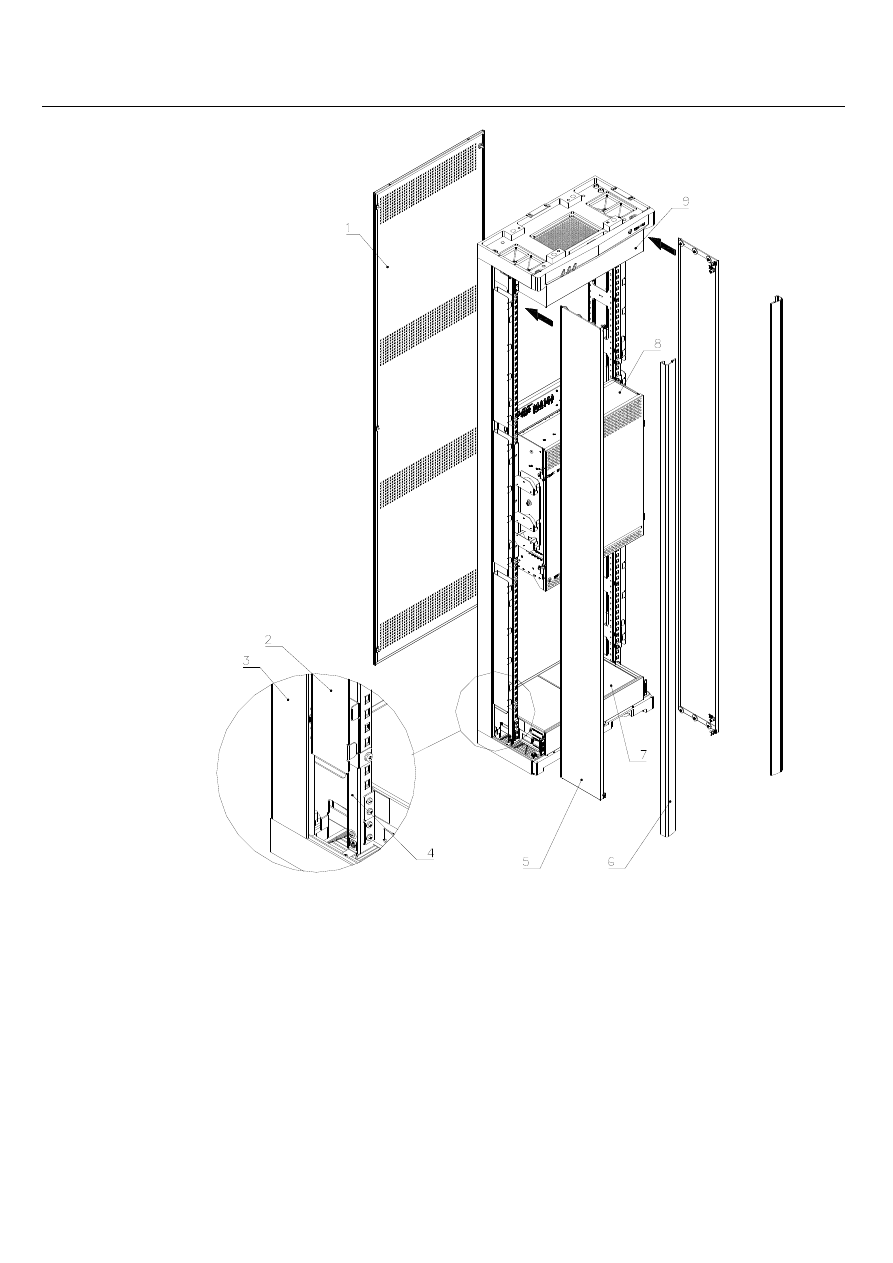

1. Rear panel            2. Fiber trough                      3. Back column
4. Column                  5. Side panel                         6. Fiber fender
6. Fiber fender           7. Frames for DCM & HUB (including front cover)
8. Subrack                 9. Power box



Figure 1-2 Exploded view of the cabinet



























1-4





1.2

Capacity



The rational cabinet structure makes the OptiX BWS 1600G highly integrated. Six
cabinets can realize an OTM configuration with capacity of 1600 Gbit/s. Each cabinet
can hold a maximum of three subracks, a power box, a DCM frame and a HUB frame. If
the cabinet is not fully configured, subracks are installed from bottom to top.



1.3

Parameters





Cabinet dimension & weight:



Table 1-1 Dimension & weight of the OptiX BWS 1600G cabinet



Cabinet              Height (mm)     Width (mm)      Depth (mm)      Weight (kg)



Type 1               2,200                 600                    300                    69



Type 2               2,600                 600                    300                    78









Working power supply: –38.4 V to –57.6 V DC (–48 V nominal), or –48.0 V to –72.0

V DC (–60 V nominal)





Maximum power consumption of cabinet (full configuration): 2000W























































































1-5
