OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 22

администрирование и

обслуживание



161

Табл. 12-2

Функции интерфейса EFI OptiX OSN 6800

Внешний вид

передней

панели

Интерфейсы

на панели

Тип интер-

фейса

Применение

COM RJ-45

Сетевой  интерфейс  ввода  в  эксплуатацию  для

связи между EFI и AUX.

ETH3 RJ-45

Интерфейс сообщения внутри подстатива.

ALMO1
ALMO2
ALMO3
ALMO4

RJ-45

Аварийные  сигналы  отправляются  в  статив  рас-
пределения  через  интерфейс  вывода  и  интер-
фейсы  каскадного  соединения.  Также  возможна

конфигурация  с  использованием  других  интер-

фейсов для централизованного отображения ава-

рийной  информации. OptiX OSN 6800 обеспечи-
вает  восемь  выводов  аварийной  сигнализации.

Первые  три  интерфейса  для  вывода  аварий  по

умолчанию:  серьёзного  уровня,  важного  и  незна-

чительного.  Остальные  пять  интерфейсов - ре-
зервные.  Возможно  каскадное  соединение  выво-

дов аварийной сигнализации.

SERIAL DB9  Интерфейс OAM выполняет функцию  последова-

тельного  соединения  с NM. Он  поддерживает

протокол X.25. Интерфейс  последовательного

соединения COA применяется  при  управлении
внешним оборудованием: COA, TDA и DCU. Ско-

рость  передачи  последовательного  порта

9,6 кбит/с.

ALMI1
ALMI2

RJ45

Функция ввода внешних аварийных сигналов при-
меняется для мониторинга аварий внешнего обо-
рудования  в  удалённом  режиме.  Конфигурируют

восемь  уровней  аварий  для  мониторинга  аварий

внешнего оборудования в удалённом режиме.

ET

H

3

CO

M

AL

M

02

A

LM

01

A

LM

03

A

LM

04

AL

M

I2

A

LM

I1

LAM

P1

AL

M

P

2

SE

R

IAL



LAMP1
LAMP2

RJ45

Этот  интерфейс  применяется  для  каскадного  со-
единения аварийной сигнализации между подста-

тивами вывода аварийных сигналов на индикато-

ры статива.

I. Функции платы EFI

Далее перечислены функции платы EFI:

z



Защита каналов и компонентов оборудования от повышенного напряжения
и бросков напряжения, при ударах молний;

z



Ввод восьми аварийный сигналов для мониторинга внешнего оборудования
в удалённом режиме;

z



Вывод  восьми  аварийный  сигналов  на  статив  распределения  аварийной
сигнализации или централизованное оборудование управления аварийной
сигнализацией;

администрирование и

обслуживание



162

z



Мониторинг  напряжения  на  двух  вводах  питания  подстативов.  Сообщение
аварийных  событий  превышения  напряжения,  пониженного  напряжения  и
сообщение параметров напряжения на SCC;

z



Управляет  индикаторами  подстатива  и  четырьмя  индикаторами  состояния
подстатива на передней панели. Обеспечивает интерфейс для каскадного
соединения аварийной сигнализации;

z



Поддерживает функцию запроса информации о производителе.

12.2.3  Управление OSC

I. Функции OSC

Канал управления служит для передачи информации мониторинга и управления
между станциями в системе OptiX OSN 6800. Канала управления -1510 нм.

Платы канала OSC: SC1 и SC2.

Для OSC применяется кодирование CMI. До кодирования скорость сигналов со-
ставляет 2 Мбит/с, после кодирования - 4 Мбит/с.

II. Принцип работы OSC

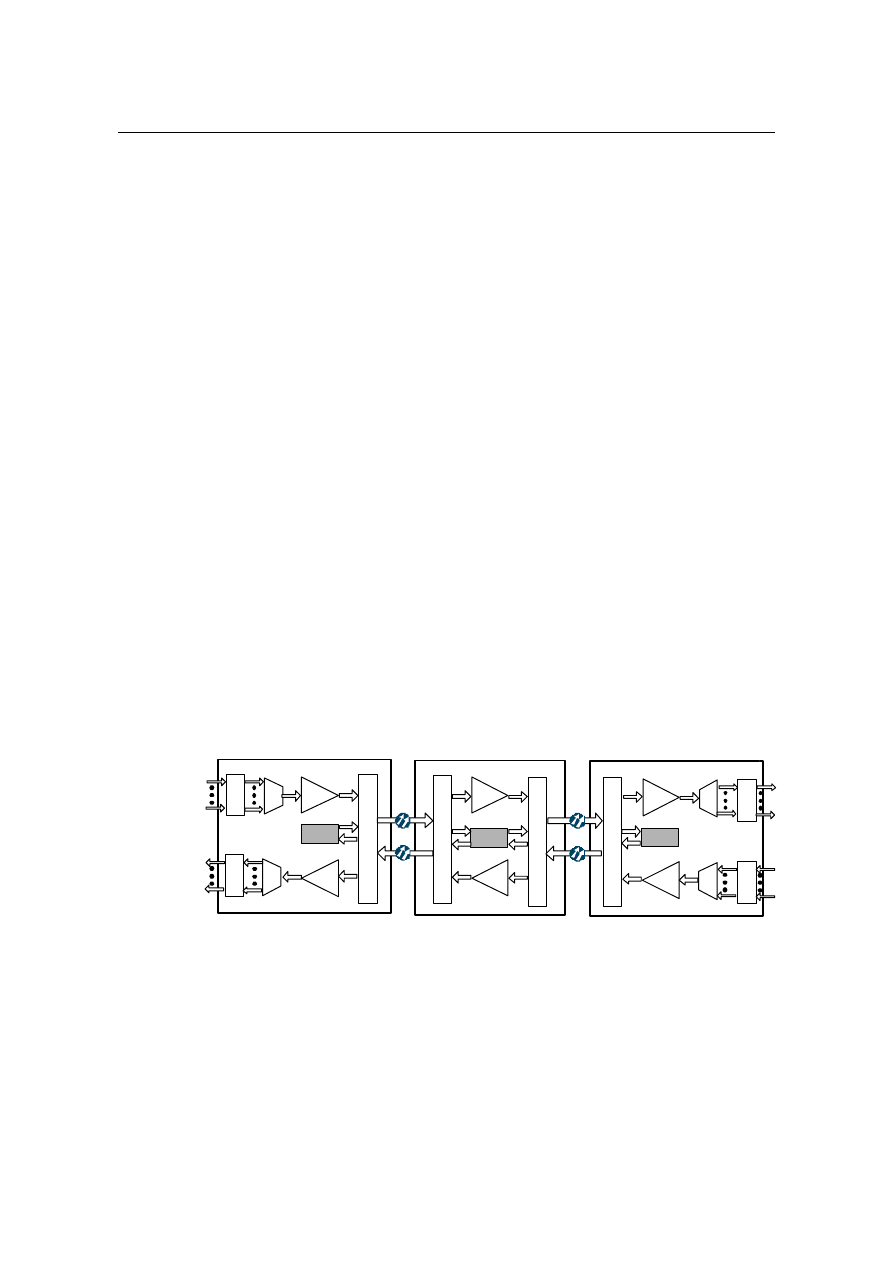

На Рис. 12-1 показан поток сигналов канала управления между тремя станциями
в сети топологии цепь. Сигналы канала OSC и сигналы услуг независимы друг
от друга. Сигналы канала OSC не усиливают. Они терминируются и регенериру-
ются на станции.

Рассмотрим  пример  для  описания  процесса  связи  канала OSC. Для  примера
взят канал связи между OTM и OLA.

OTM1

OTM2

OLA

OM

OA

F

I

U

SC1

O

T
U

OD

OA

O

T

U

OA

F

I

U

SC2

F

I

U

F

I

U

OA

OD

OA

O

T

U

SC1

OM

OA

O

T
U



Рис. 12-1

Поток сигналов канала управления между тремя станциями в сети топологии

цепь

В восточном направлении SC1 в OTM1 принимает кадры со служебной инфор-
мацией  от SCC. Затем  оптический  модуль  выполняет  электронно-оптическое
преобразование кадров с последующей модуляцией в длину волны канала OSC
(1510  нм).  Мультиплексор FIU мультиплексирует  эти  длины  волн  с  сигналами

администрирование и

обслуживание



163

услуг и отправляет их на станцию регенерации OLA.

Демультиплексор FIU на  станции OLA демультиплексирует  в  сигналы  услуг  и
сигналы OSC. Сигналы услуг передаются в восточном направлении после реге-
нерации и усиления, которое выполняет OAU.

Принимающий оптический модуль западного направления SC2 в OLA выполняет
электронно-оптическое  преобразование  в  сигналы OSC. Кадры  со  служебной
информацией  канала  управления  восстанавливаются  и  обрабатываются  до  от-
правки на SCC, где выполняется обмен данными. Обработанные сигналы кана-
ла управления, и сигналы услуг мультиплексируются мультиплексором на FIU и
отправляются в линию для передачи.

Демультиплексор FIU на  станции OLA демультиплексирует  в  сигналы  услуг  и
сигналы OSC. Принимающий  оптический  модуль  западного  направления SC1
выполняет  электронно-оптическое  преобразование  в  сигналы OSC. Кадры  со
служебной информацией канала управления восстанавливаются и обрабатыва-
ются до отправки на SCC, где выполняется обмен данными.

III. Структура кадров сигналов OSC

На Рис. 12-2 показаны временные интервалы кадра E1, которые используются в
канале OSC. Кадр состоит из 32 временных интервалов, пронумерованных от 0
до 31.

0

1

2

3

14

15

16

31

...

...



Рис. 12-2

Диаграмма распределения временных интервалов кадра со служебной

информацией канала OSC

В Табл. 12-3 приводится определение и функции временных интервалов кадра
Е1 канала OSC.

Табл. 12-3

Функции временных интервалов кадра E1 канала OSC

Номер времен-

ного интервала

Название

Функция

0

Сигнал  выравнива-

ния кадров

Определяет начальную точку каждого кадра Е1.

1

Байт E1

Обеспечивает  маршрут  для  телефона  служебной  свя-

зи.  Передача  одного  маршрута  для  телефона  служеб-

ной связи занимает три байта.

БайтF1

Сонаправленный интерфейс данных 64 кбит/с

2

БайтE1

Обеспечивает  маршрут  для  телефона  служебной  свя-
зи. Передача одного маршрут для телефона служебной

связи занимает три байта.

администрирование и

обслуживание



164

Номер времен-

ного интервала

Название

Функция

3~13, 15

Байты D1~D12

Канал DCC
Применяется для передачи информации OAM, команд

или данных аварий или рабочих событий.
Плата канала OSC извлекает байты и отправляет их на

SCC для обработки.

Байт ALC

Обеспечивает  канал  для  передачи  байтов  протокола

ALC.

14

Байт E1

Обеспечивает  маршрут  для  телефона  служебной  свя-
зи. Передача одного маршрут для телефона служебной

связи занимает три байта.

Байт F2

Зарезервирован  для  пользователя  (обычно  это  про-

вайдер) для временной служебной связи при выполне-

нии отдельных операции по техобслуживанию.

17

Байт E2

Обеспечивает  маршрут  для  телефона  служебной  свя-
зи. Передача одного маршрут для телефона служебной

связи занимает три байта.

Байт F3

Зарезервирован  для  пользователя  (обычно  это  про-
вайдер) для временной служебной связи при выполне-

нии отдельных операции по техобслуживанию.

18

Байт E2

Обеспечивает  маршрут  для  телефона  служебной  свя-
зи. Передача одного маршрут для телефона служебной

связи занимает три байта.

19

Байт E2

Обеспечивает  маршрут  для  телефона  служебной  свя-
зи. Передача одного маршрут для телефона служебной

связи занимает три байта.

20

Байт APE

Обеспечивает  канал  для  передачи  байтов  протокола

APE.

Другие

Зарезервирован

-

12.2.4  Сетевое управление

Любое программное средство NM, отвечающее рекомендациям ITU-T применя-
ется  для  управления OptiX OSN 6800. При  наличии  работающего  соединения
между NM, платой SCC NE пользователь имеет возможность:

z



Выполнять централизованное управление нескольким станция сети;

z



Отслеживать состояние оборудования и сети информации об отказах и ин-
формации мониторинга аварий и рабочих событий;

z



Планировать и конфигурировать несколько NE.

администрирование и

обслуживание



165

12.2.5  Техобслуживание системы

I. Система аварийной сигнализации

OptiX OSN 6800 поддерживает функцию управления авариями. Функция управ-
ления подразумевает выполнение операции по запросу аварий, формирование
автоматического отчёта об авариях, архива аварий, очистку и фильтрацию ава-
рий. Эти операции позволяют пользователю отслеживать и обслуживать систему
в режиме реального времени.

z



Определение уровней аварий;

Уровни аварий определяют степень серьёзности аварий.

Аварии подразделяются на четыре категории: критические, серьёзные, незначи-
тельные и предупреждающие.

В Табл. 12-4 представлены способы обработки аварий различных уровней.

Табл. 12-4

Аварии системы OptiX OSN 6800

Уровень

Описание

Обработка

Критические аварии  Это  аварии  и  рабочие  события,  кото-

рые оказывают влияние на работу все-

го NE и может привести к отказу SCC.

Необходимо  незамедлительно
устранить  эти  аварии.  Иначе,
существует  опасность  сбоя  всей

системы.

Серьёзные аварии  Аварии и  рабочие  события,  связанные

с платой или линией.

Требуется  своевременная  обра-

ботка этих аварий.

Незначительные

аварии

Это аварии и рабочие события общего
характера, означающие, что плата или

линия  работает  нормально. К рабочим
событиям  можно  отнести  перегрузку

плат,  сбой  приложения  или  превыше-

ние  времени  использования  общих

ресурсов.

Эти  аварии  и  рабочие  события
позволяют  выявить  причины

незначительных  неисправностей
и сбоев и прогнозировать аварии

более высокого уровня

Предупреждающие

аварии

Это аварии несущие информацию пре-
дупреждающего  характера,  например,

информация о защитном переключении

и т.д.

Эти аварии не требуют обработ-
ки и устранения. Они выполняют

предупреждающую функцию.

z



Классификация аварий на T2000;

На T2000 выделяют шесть типов аварий, которые перечислены в Табл. 12-5.

Табл. 12-5

Классификация аварий в системе T2000 для OptiX OSN 6800

Авария

Определение

Пример

Авария связи

Аварии,  имеющие  отношение  к  связи
NE, ECC и передаче оптических сигна-

лов.

Нарушена связь с NE.
Потеряны оптические сигналы.

Авария обработки  Аварии,  связанные  с  работой  про-

граммного  обеспечения  и  отклонения

Неисправность  шины  оборудо-

администрирование и

обслуживание



166

Авария

Определение

Пример

от нормы.

вания.
Проверка защитного маршрута.

Авария  оборудова-

ния

Аварии,  относящиеся  к  аппаратной

части.

Неисправность лазера.
Шлейф на оптическом порту.

Авария услуги

Аварии, связанные с услугами и QoS.

Рабочие  события  мультиплекс-
ной  секции  превысили  допусти-

мое пороговое значение.
Избыточные ошибки B1.

Авария,  связанная
с  состоянием  окру-

жающей среды

Аварии, связанные с системой питания
и состояние окружающих условий авто-

зала  (включающие  температуру,  влаж-

ность и систему контроля доступа).

Температура  модуля  питания

слишком высокая.

Авария  безопасно-

сти

Аварии,  связанные  с  безопасностью

T2000 и безопасностью NE.

Пользователь  не  может  выпол-

нить вход на NE .

z



Текущие аварии:

−

Аварии очищенные или подтверждённые.

−

Рабочие события и аварии, переданные на блок аварийной сигнализа-
ции, но не подтверждённые пользователем.

z



Архив аварий.

Архив  аварий  содержит  все  аварии,  которые  имели  место  быть,  включая  очи-
щенные аварии, не очищенные аварии и все рабочие события.

II. Функция мониторинга рабочих событий системы

Рабочие  события  являются  ключевыми  параметрами,  которые  несут  информа-
цию о функционировании системы OptiX OSN 6800.

Хорошее знание причин возникновения рабочих событий, плат, на которых воз-
никают эти события, позволяют прогнозировать и предотвращать серьёзные не-
поладки и сбои в ходе регламентного техобслуживания.

Рабочие события непосредственно связаны с авариями. Когда рабочее событие
достигает определенного порога, генерируется соответствующая авария. Поэто-
му, при возникновении рабочего события, следует проверить, возникла или нет,
связанная  с  этим  рабочим  событием,  авария.  При  обработке  рабочих  событий
опирайтесь на способы обработки и устранения аварий.

OptiX OSN 6800 обеспечивает следующие функции мониторинга рабочих собы-
тий:

z



Настройка/запрос времени запуска мониторинга рабочих событий;

z



Настройка/запрос времени завершения мониторинга рабочих событий;

z



Настройка/запрос статуса мониторинга рабочих событий;

z



Настройка/запрос статуса остановки мониторинга рабочих событий;

администрирование и

обслуживание



167

z



Настройка/запрос автоматического и регулярного отчёта о рабочих событи-
ях;

z



Настройка/запрос допустимого порога рабочих событий;

z



Настройка/запрос порога рабочих событий;

z



Запрос текущих рабочих событий/рабочих событий архива;

z



Очистка текущих рабочих событий/рабочих событий архива;

z



Запрос информации EID рабочих событий.

III. Параметры мониторинга системы

OptiX OSN 6800 обеспечивает следующую информацию системы мониторинга:

z



Рабочая температура плат;

z



Сообщение статуса "плата на месте";

z



Управление функциями плат в разных функциональных блоках;

z



Управление блоком вентиляторов;

z



Управление блоком питания;

z



Оптическая мощность на входе/выходе OTU;

z



Оптическая мощность на входе/выходе OAU;

z



Тока лазера усилителя;

z



Температура лазера усилителя;

z



Температура передающего лазера.

12.2.6  Управление пользователем NE

OptiX OSN 6800 обеспечивает функцию управления безопасностью пользовате-
ля NE, при выполнении входа на NE. Обеспечиваются следующие функции:

z



Создание и назначение полномочий пользователя NE;

z



Изменение пароля пользователя NE;

z



Запрос  параметров  безопасности NE, включая  настройку  даты  прекраще-
ния действия пароля и установку времени изменения пароля;

z



Управление  всеми  пользователями NE при  помощи T2000, включая  ото-
бражение  пользователей,  изменение  пароля  и  настройку  полномочий  за-
проса архива.



  Примечание:

При наличии одного пользователя с полномочиями администратора на NE, пользователь не уда-
ляется, и уровень полномочий и период действия пользователя не могут быть изменены.





администрирование и

обслуживание



168

 Внимание:

Если в системе имеется только один пользователь с полномочиями администратора на NE, па-
роль пользователя не может быть изменён. Хранить пароль и учётную запись пользователя. Не
имея пароль и учётную запись пользователя, выполнение операций, связанных с полномочиями
администратора,  будет  невозможно.  Активизация  пароля  будет  доступна  только  после  замены
платы SCC.
