РД 45.196-2001. ПРАВИЛА ПОСТРОЕНИЯ СИСТЕМЫ ТЕЛЕФОННОЙ СВЯЗИ ОБЩЕГО ПОЛЬЗОВАНИЯ - часть 18



71

6.1.2  Возможно  использование  станций  УПАТС  при  построении  межрегио-

Не  допускается  подключение  УПАТС  межрегиональных  сетей  к  АТС  Базо-

вой сети ТфОП.

При необходимости подключения станций межрегиональной сети малой ем-

кости  к  сети  ТфОП,  должна  быть  установлена  ОС  малой  емкости  и      включена  в
сеть ТфОП на правах АТС.



6.2  Принципы построения межрегиональных сетей класса 3А и 3Б в не-

географической зоне нумерации


6.2.1 В негеографической зоне нумерации могут быть организованы не только

сети  фиксированной  телефонной  связи,  но  и  телефонные  сети  сотовой  подвижной
связи наземные и спутниковые (в данном руководящем документе сети подвижной
связи не рассматриваются).

6.2.2 Построение сетей негеографической зоны нумерации, в основном, долж-

но соответствовать принципам построения сетей  географических зон нумерации.
         Допускается  любое  сочетание  функций  АМТС,  ТС,  АТС  в  одной  коммутаци-
онной станции.
         Вариант построения сети класса 3А негеографической зоны нумерации показан
на рисунке 6.1.

6.2.3  Оконечные  телефонные  станции,  разнесенные  по  территории  страны,

взаимодействуют между собой непосредственно, по прямым пучкам, или по пучкам
через транзитные или оконечно-транзитные станции.
         Подключение  оконечных АТС к АМТС негеографической зоны осуществляет-
ся  непосредственно или через транзитные станции.
В  негеографической  зоне  нумерации  устанавливаются  одна  или  несколько  АМТС,
которые, как правило, связаны между собой по полносвязной схеме. Сеть негеогра-
фической зоны нумерации должна иметь выход как минимум на два УАК Базовой
сети ТфОП.

При  выполнении  условий  организации  прямого  пучка  (приложение  В)  до-

пускается  непосредственная  связь  АМТС  негеографической  зоны  нумерации  с
АМТС сети ТфОП.
         Подключение  абонентских  устройств  в  оконечные  АТС  производится  непо-
средственно или через концентраторы, или подстанции.
          В оконечные АТС межрегиональной сети могут включаться УПАТС.

6.2.4  В негеографической зоне нумерации может быть установлена междуна-

родная  станция, с которой должны быть связаны АМТС непосредственно или через
другие  АМТС  зоны  и  которая  будет  обслуживать  международный  трафик  только
негеографической зоны нумерации.

6.2.5  МНТС негеографической зоны нумерации должна иметь выход не ме-

нее чем на два  национальных МЦК Базовой сети ТфОП и может иметь собствен-
ные каналы международной сети.



72

          Допускается выход АМТС негеографической зоны нумерации на МЦК Базо-
вой сети ТфОП.
          Вариант  сети  класса 3Б с установкой МНТС  в негеографической зоне нуме-
рации показан на рисунке  6.2.

ной связи, то допускается подключение станций зоновой сети географических и не-
географических зон к АМТС  этого оператора для предоставления пользователю ус-
луги выбора оператора междугородной сети.

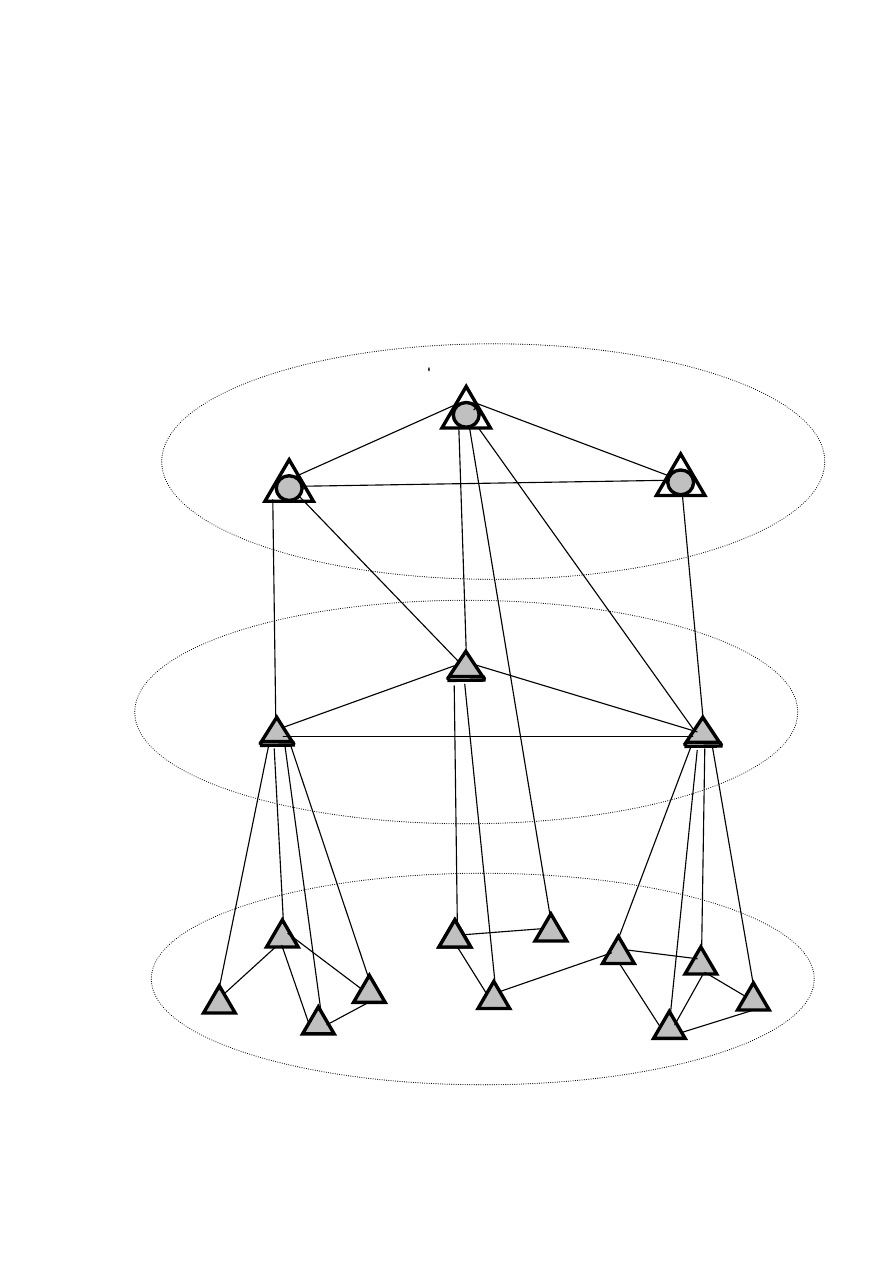

Рисунок 6.1 –  Вариант построения межрегиональной сети негео-

графической зоны нумерации класса 3А



Уровень  АМТС

Уровень  АТС

Уровень  ТС



73






















МНТС

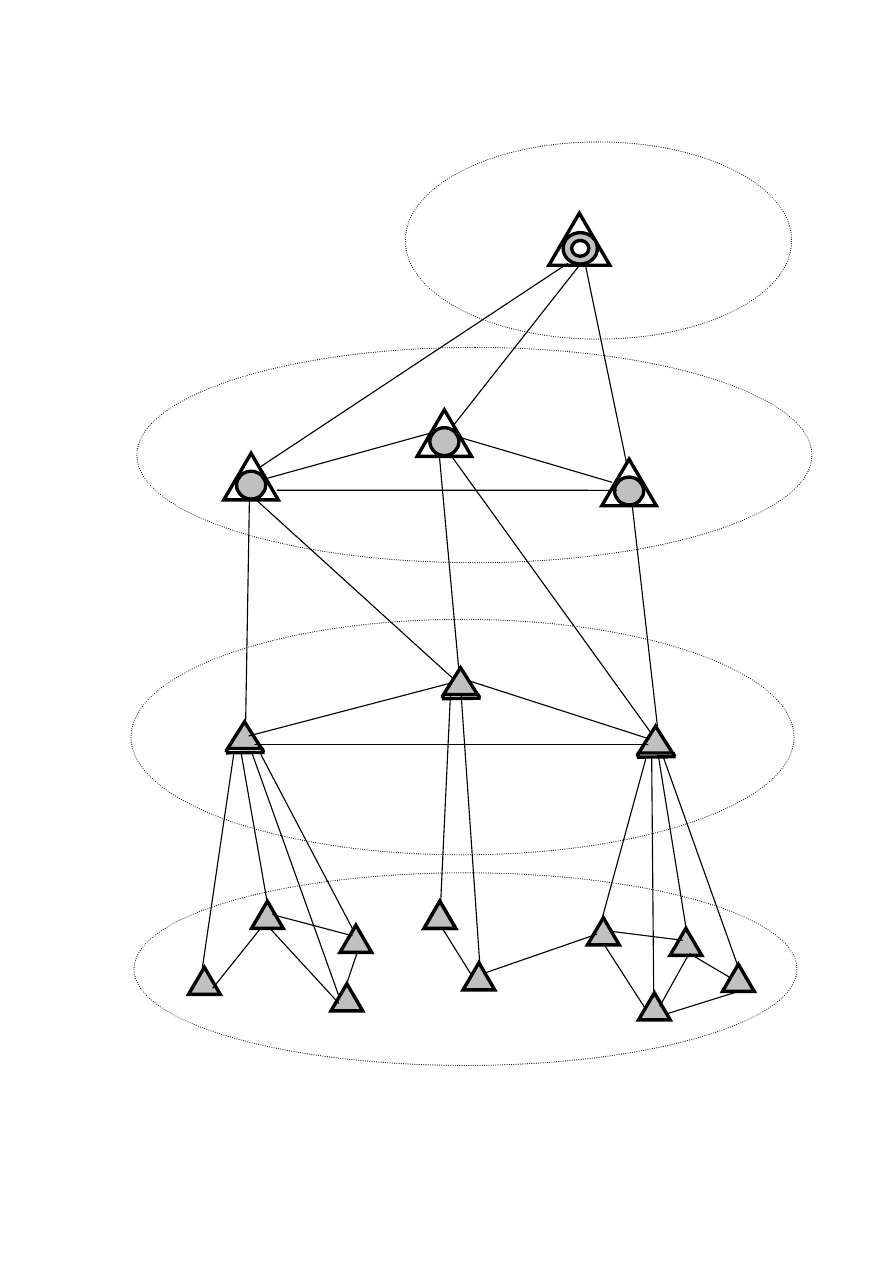

Рисунок 6.2  – Вариант построения межрегиональной сети негео-

графической зоны нумерации класса 3Б

Уровень  АТС

Уровень  ТС

Уровень  АМТС

Уровень  МНТС

МНТС



74

6.3 Принципы  построения межрегиональных сетей класса 3В

6.3.1 Межрегиональные сети класса 3В состоят из АТС и региональных фраг-

Связь  между региональными фрагментами  может быть  организована по пол-

носвязной схеме, радиально-узловому принципу или их комбинации.

6.3.2  Каждый  региональный  фрагмент  межрегиональной  сети  класса  3В  мо-

жет включать одну или несколько связанных между собой АТС.

Региональный фрагмент, как правило, присоединен к сети географической зо-

ны нумерации, на территории которой он находится, по одному из следующих вари-
антов (в зависимости от емкости фрагмента и условий местных сетей):

-  в качестве оконечной АТС зоновой сети разной емкости;
- в качестве узлового района зоны с выделением одного или нескольких внут-

ризоновых индексов ab.

Допускается присоединение фрагмента межрегиональной сети класса 3В как к

Базовой сети ТфОП, так и к межрегиональным сетям негеографической зоны класса
3А, 3Б.

Региональный фрагмент с точки зрения построения является частью сети со-

ответствующей зоны нумерации (с учетом наличия связей, вызванных вхождением
фрагмента в сеть класса 3В) с выполнением всех требований, установленных для се-
ти данной структуры, и должен обеспечивать выход как на АМТС зоны нумерации,
так и на специальные и экстренные службы.

6.3.3   Соединения между абонентами межрегиональной сети класса 3В, рас-

положенными  в  разных  географических  и  негеографических  зонах  нумерации  осу-
ществляются, как правило, через ТС и ОТС межрегиональной сети или по прямым
пучкам между оконечными АТС. При этом станции межрегиональных сетей должны
выполнять процедуры маршрутизации, тарификации, СОРМ и др..

6.3.4  Для установления соединений внутри межрегиональной сети класса 3В

может использоваться внутренняя нумерация, значность которой зависит от емкости
сети и ее территориального распределения. Внутренний план нумерации устанавли-
вается  оператором  сети.  Не  допускается  использование  указанного  внутреннего
плана нумерации за пределами данной сети класса 3В.

6.3.5  Соединения, устанавливаемые внутри межрегиональной сети  класса 3В,

и качество обслуживания вызовов должны отвечать нормам Базовой сети ТфОП для
соответствующих типов соединений.

Вариант  построения  межрегиональной сети класса 3В представлен на рисун-

ке  6.3.
