4.6.8 Конфигурация магазина

Опасно !

Изменения в конфигурации магазина имеют много соотношений со

станком.

Ошибочные параметры могут быть опасными для человека и

результатом поломки станка.

Функция

Можно сгруппировать несколько магазинов для образования

конфигурации. Конфигурация выступает как один магазин или как

последовательная цепочка магазинов в системе.

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметры)".

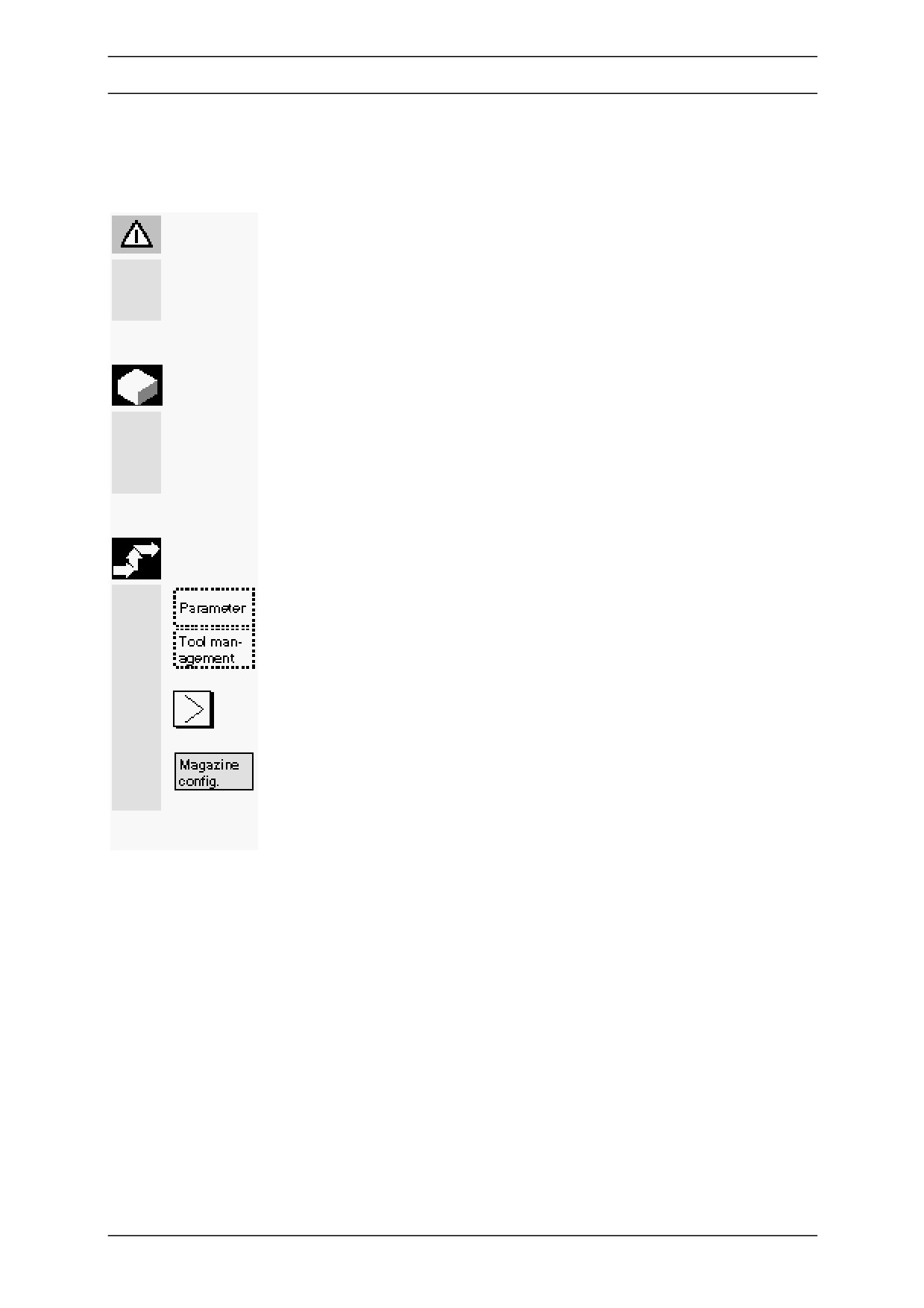

Нажать на кнопку "Tool management (Упраление инструмента)".

Вертикальные и горизонтальные программные кнопки заменятся.

Горизонтальные программные кнопки расширяются.

Нажать на кнопку "Magazine config. (Конфигурация магазина)".

Вертикальные кнопки снова заменятся.

4-77

Рабочая зона Параметры

03.96

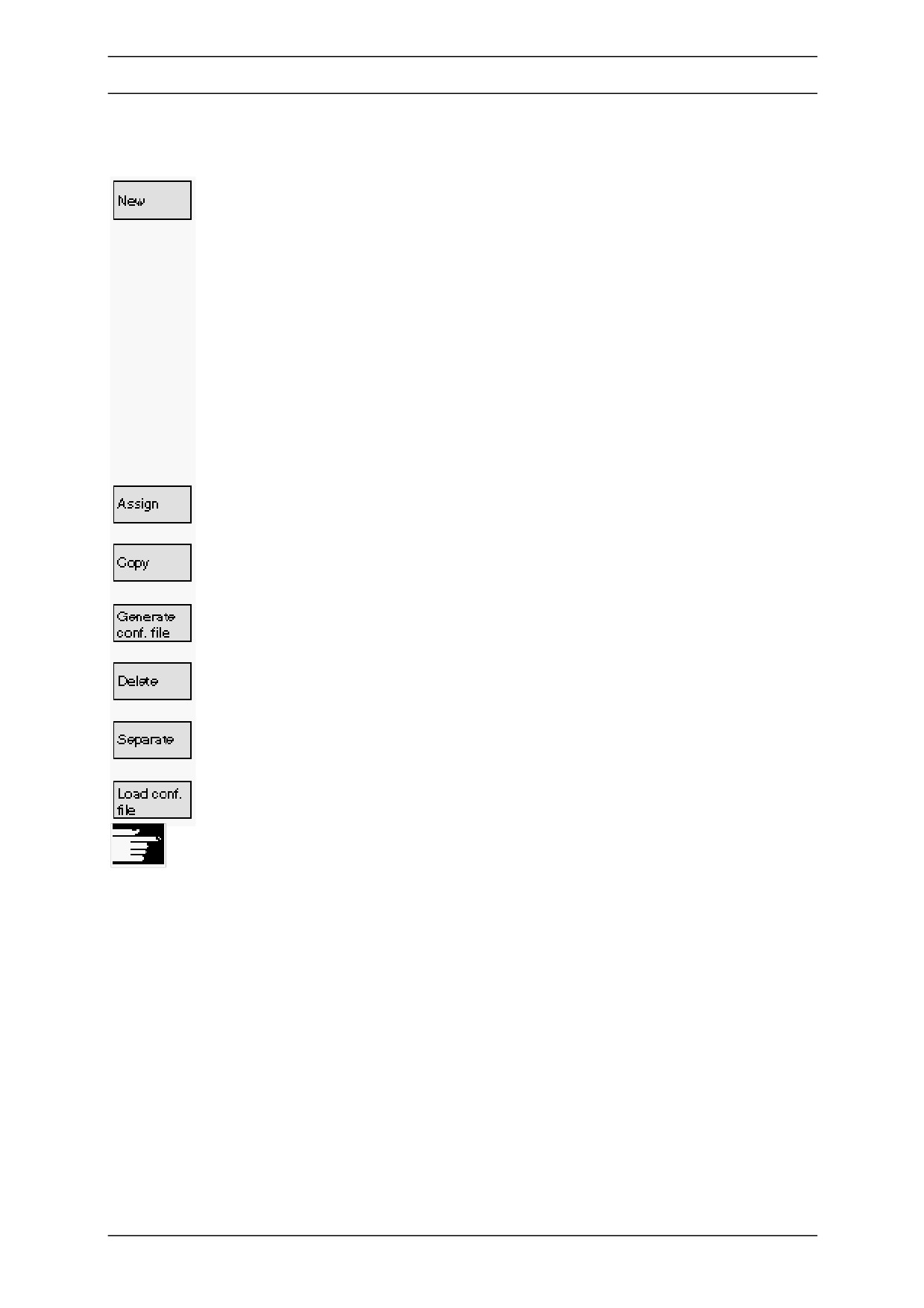

Нажать на кнопку "New (Новый)".

В окне ввода ввести новое имя (до 32 признаков) новой конфигурации или

выбрать существующую из перечня.

Теперь выбрать действительный магазин:

Теперь магазин относится к конфигурации и отображается на дисплее

графически.

Работать тем же способом для всех действительных магазинов, которые

должны быть присвоены конфигурации.

При необходимости выбрать тип размещения и ввести размещение

конфигурации из которого и к которому этот тип размещения будет

применяться.

Работать тем же способом для всех типов размещений, которым хотите

присвоить.

Присваивает определенный магазин к конфигурации или тип размещения к

определенным размещениям.

Копирует текущую конфигурацию.

Ввести имя скопированной конфигурации в окно ввода.

Создает конфигурацию и сохраняет ее.

Стирает текущую конфигурацию.

Перемещает текущий магазин из конфигурации или перемещает тип

размещения из выбранного магазина для определенных размещений.

Вызов меню загрузки конфигурации в память NC.

Прочие замечания

Права доступа в "Tool configuration (Конфигурация инструмента)" меню

защищены для оператора станка перключателем с ключом или паролем.

4-78

03.96

Рабочая зона Параметры

4.6.9 Типы размещений

Опасно !

Изменения в конфигурации магазина имеют много соотношений со

станком.

Ошибочные параметры могут быть опасными для человека и

результатом поломки станка.

Функция

Типы размещений могут использоваться для запасных размещений

специальных инструментов (т.е. очень тяжелых или больших

инструментов).

Магазин может быть разделен на отдельные секции.

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметры)".

Нажать на кнопку "Tool management (Управление инструмента)".

Вертикальные и горизонтальные программные кнопки заменятся.

Горизонтальные программные кнопки расширяются.

Нажать на кнопку "Magazine config. (Конфигурация инструмента)".

Вертикальные кнопки снова заменятся.

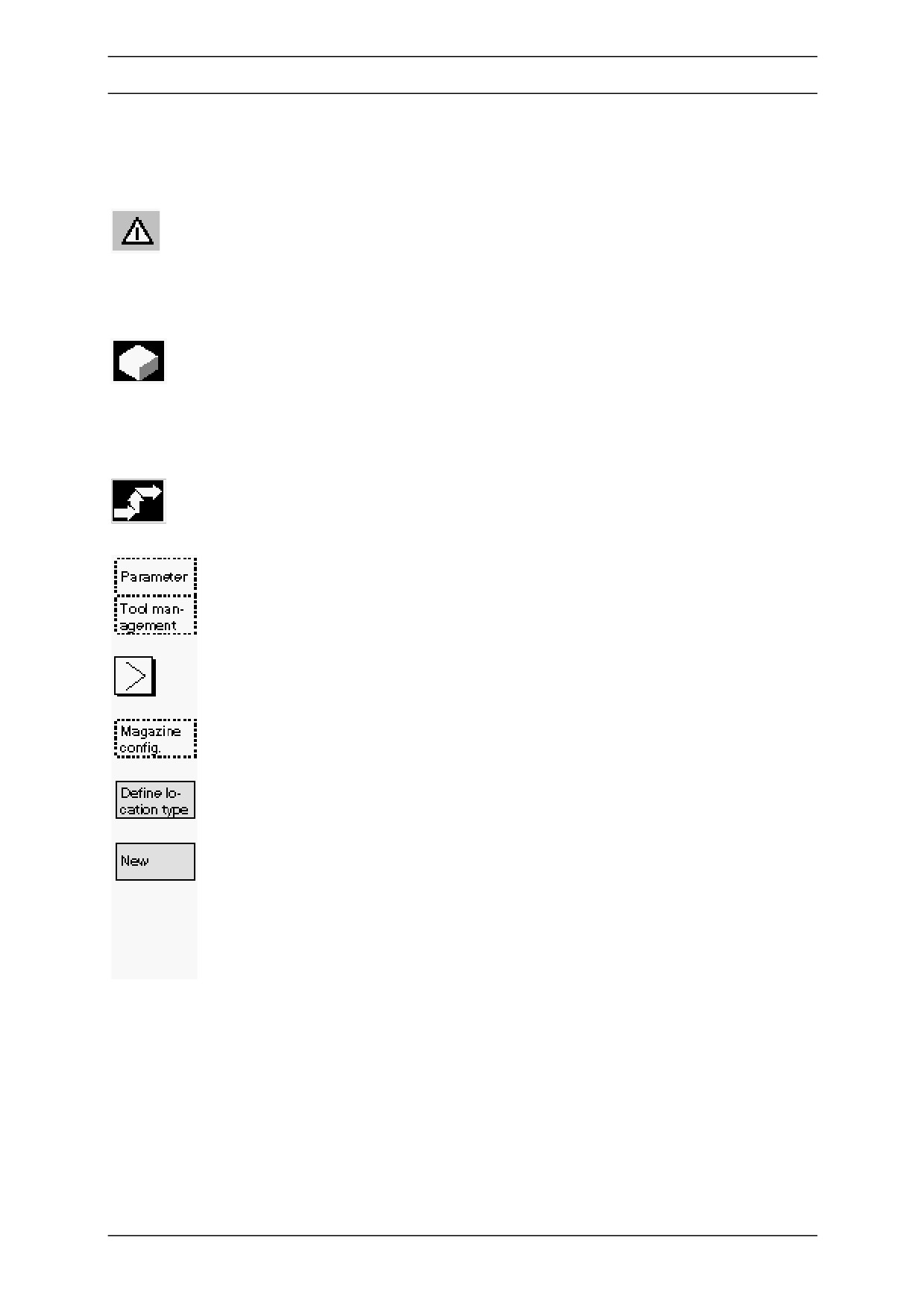

Нажать на кнопку "Define location type (Определение типа размещения)".

Вертикальные кнопки снова заменятся.

Нажать на кнопку "New (Новый)".

В окне ввода ввести новое имя (до 32 знаков) для типа размещения.

Из определенных базовых форм выбрать самый близкий нашему типу

размещения.

Ввести высоту и ширину половины размещений.

4-79

Рабочая зона Параметры

03.96

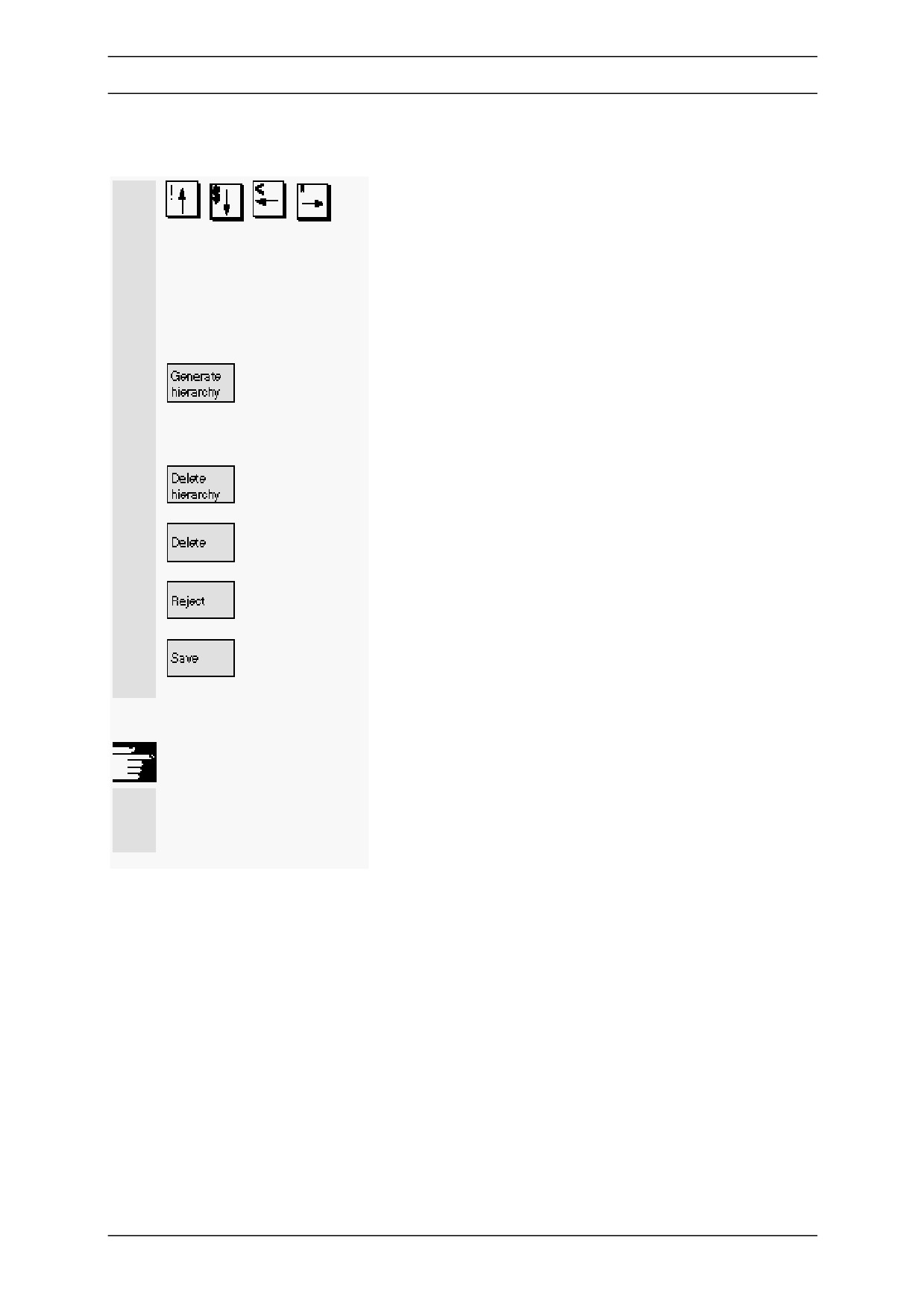

При помощи "Direction keys (Кнопки управления)" Вы

можете перемещать половины размещений из

полученного

состояния. 2 параметра определяют один диапазон,

например: левых 2, верхних 2 резьца из 4

полуразмещений в верхнем левом углу. Теперь нужно

определить разницу для этого типа размещения. Для этого

установить прямоугольник 4 полуразмещений на

диаграмме полученного типа размещения, используя

"Direction keys (Кнопки управления)", так чтобы центр

прямоугольника лежал в позиции, которая потом

разместится в магазине.

Здесь Вы можете определить, какой тип размещения

имеется, какой другой тип размещения может быть

заменен при необходимости. Малый тип размещения

находится в поле "Name (Имя)" слева, больший - справа.

Здесь также возможно изменение.

Стирает иерархические отношения между двумя типами

размещений.

Стирает текущий тип размещений.

Отражает установки, сделанные Вами.

Сохраняет текущий тип размещения.

Прочие замечания

Права доступа в "Tool configuration (Конфигурация

инструмента)" меню защищены для оператора станка

переключателем с ключом или паролем.

4-80

03.96

Рабочая зона Программа

5.1.2 Память программы

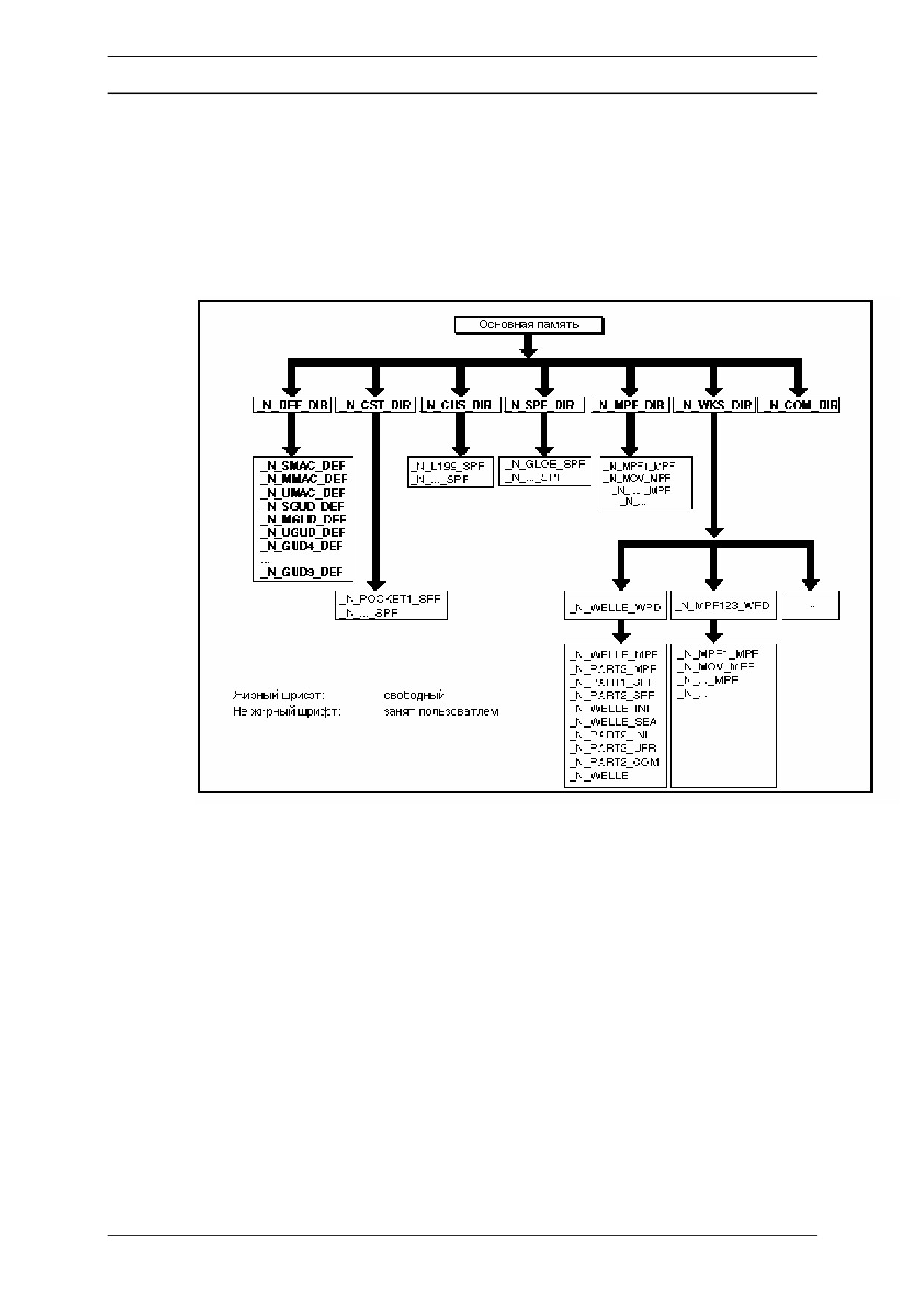

Главные программы и подпрограммы сохраняются в памяти программы.

Кроме этого имеется множество типов файлов, которые могут быть в

буферах и переданы (например для инициализации) в рабочую память

при необходимости (например при обработке какой-либо детали).

5-5

Рабочая зона Программа

03.96

Рабочая память

Следующие типы файлов могут храниться в рабочей памяти:

имя.TEA

Данные станка

имя.SEA

Установочные данные

имя.TOA

Смещения инструмента

имя.UFR

Смещения нуля / рамки

имя.INI

Файлы инициализации

имя.GUD

Глобальные данные пользователя

имя.RPA

R-параметры

Диапазоны данных

Данные могут быть структурны в разных диапазонах, в которых они

применяются.

Например, управление может иметь несколько каналов (не для

SINUMERIK FM-NC) или обычно также несколько осей. Существуют

следующие диапазоны данных:

Диапазоны данных

Идентификатор диапазона данных

• Данные NCK-спецификаций

NCK

• Данные по каналам,

CH<n>

(n определяет номер канала)

• Данные по осям,

AX<n>

(n определяет число осей на

станке)

• Данные инструмента

TO

• Все данные

COMPLETE

Используя идентификатор диапазона данных и расширение типа данных,

теперь возможно определить зоны, которые рассматриваются как

устройство возврата данных.

Пример:

_N_AX5_TEA_INI

Данные 5-й оси

_N_CH2_UFR_INI

Рамки 2-го канала

_N_COMPLETE_TEA_INI

Все данные станка

5-8
