TOMAHAWK 9.9 автомобильная сигнализация. Руководство - часть 4
Схема подключения для а/м с автоматической коробкой передач

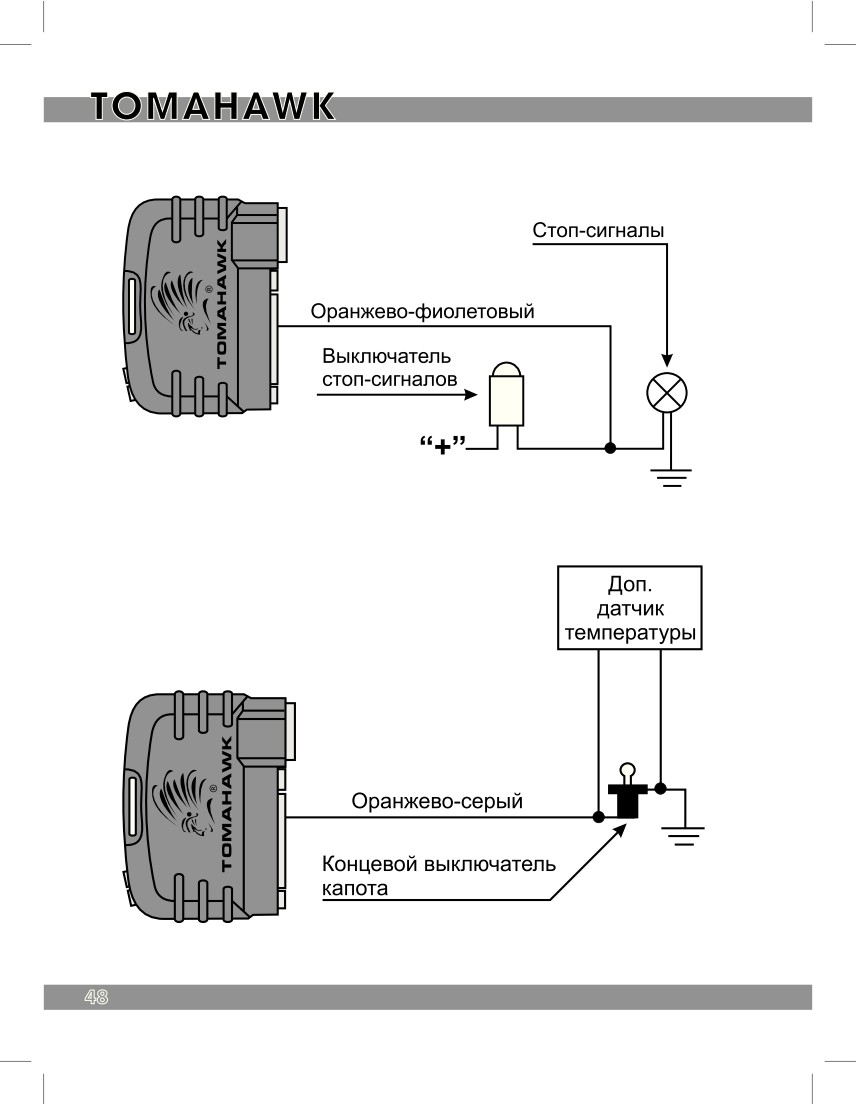

Подключение дополнительного датчика температуры
48
IV. Технические характеристики
а) Предельно допустимые токи
Цепь питания запуска (красный толстый провод)
30 А *
Цепь питания системы (красный тонкий провод)
10 А
Выход включения стартера «+»
20А
(черно-желтый провод в силовом разъеме)
Зажигание 1 (IGN 1) «+»
20А
(желтый провод в силовом разъеме)
Зажигание 3 (IGN 3) «+», программируемый
20А
(зеленый провод)
АСС - выход на аксессуары
20А
(синий провод в силовом разъеме)
Выход питания сирены «+»
2 А
(серый провод)
Контакты выносного реле блокировки
30 А
Выход управления реле блокировки «-»
300mА
(черно-желтый провод основного разъема)
Выход на обходчик штатного иммобилайзера «-»
300mА
(черно-красный провод)
Цепи контактов реле управления центральным замком
10 А
Выходы на указатели поворотов
7,5 А
(зелено-черный, зелено-желтый провода)
* - суммарный ток цепей IGN1, АСС, IGN3, cирены.
49
б) Временные параметры
Выход управления центральным замком
0,8 / 0,8
(закр. /откр.), сек.
3,6 / 3,6
0,8 / 2 х 0,8
30 / 0,8
Доп. канал 1 (открывание багажника)
1 сек
Доп. канал 2, программируемый
0,8 сек
10 сек
30 сек
Вкл. / Выкл.
Доп. канал 3
1 сек
Доп . канал 4, программируемый
20 сек
30 сек
Турботаймер, мин.
1
3
6
Работа стартера, max, сек.
0,8
1,2
1,8
3
Задержка перед включением стартера, сек.
3
10
20
30
Длительность работы двигателя при автозапуске, мин.
5
10
15
20
Периоды почасового запуска, час.
1
2
4
12
50

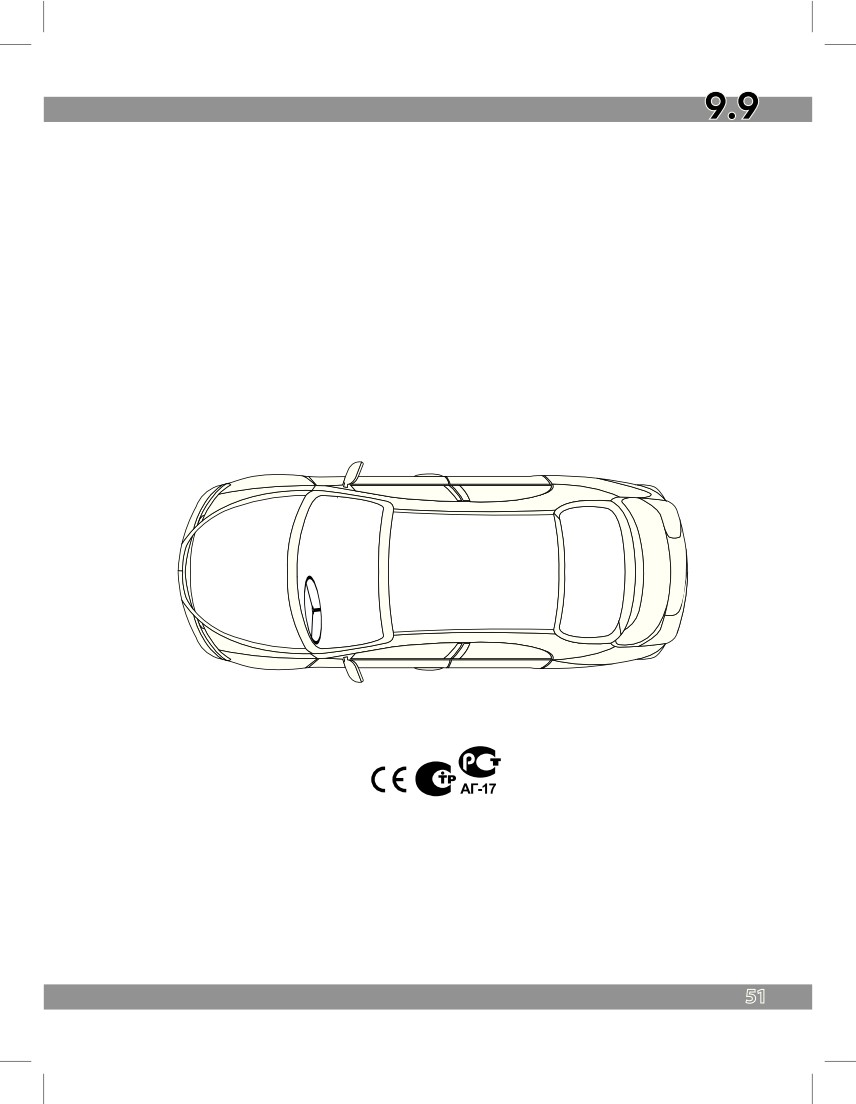

VI. Схема расположения установленного в а/м оборудования
Автомобиль _________________________________________________
Дата установки_______________________________________________
Фирма установщик, телефон____________________________________
Пометьте цифрами места в которых находятся установленные компоненты сигнализации:
1.
Центральный блок
2.
Антенный модуль
3.
Сервисная кнопка «Override»
4.
Модуль обхода штатного иммобилайзера
5.
Датчик удара
6.
Реле блокировки
Устройство соответствует климатическим требованиям по ГОСТ 15150 исполнения УХЛ2
(размещение внутри закрытого салона).
Устройство соответствует по электромагнитной совместимости требованиям ГОСТ Р 50789-95.
Инструкция 9.9 (v3-01.2014)
51
