TOMAHAWK 9.9 автомобильная сигнализация. Руководство - часть 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Введение

Возможности

III

Режимы

Особенности

Комплект поставки

Основные характеристики

VII Органы управления и индикации

Брелоки дистанционного управления

Кнопка «Override»

Светодиод

VIII Как пользоваться охранной системой

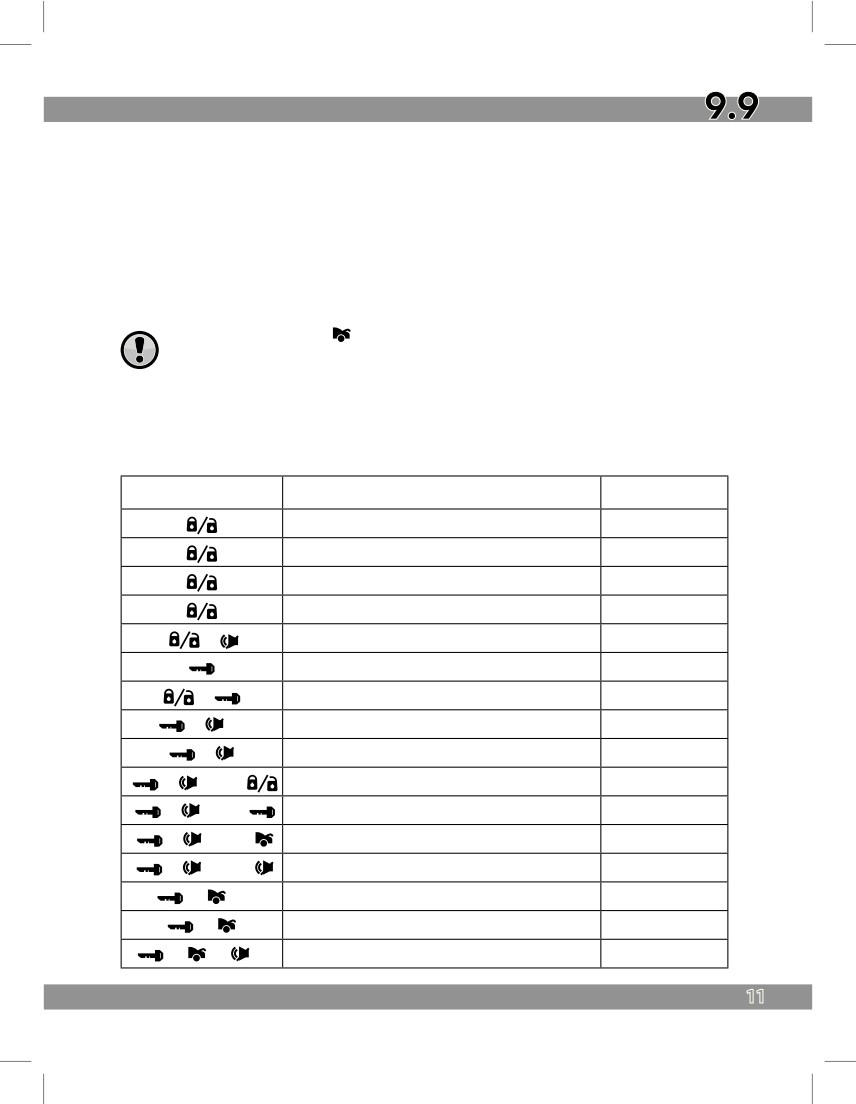

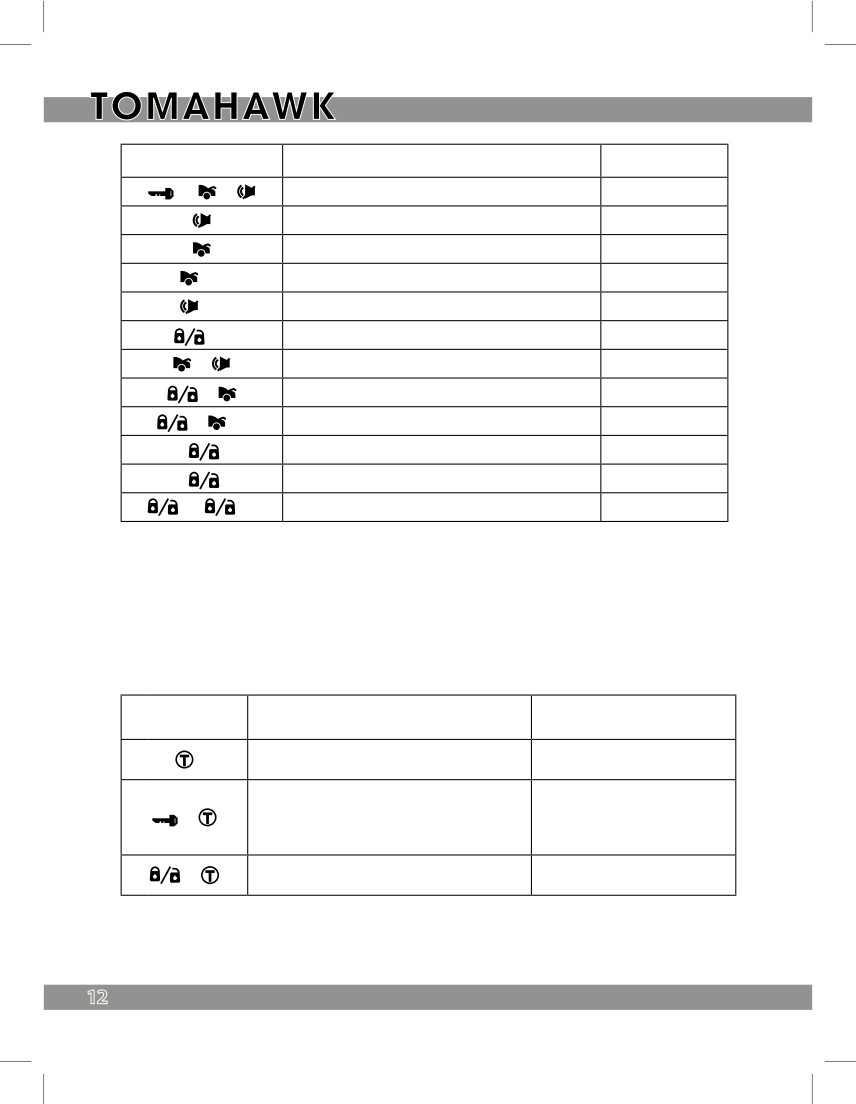

Краткий перечень функций включаемых с брелока

Функции брелока-пейджера

Режим охраны

Режим тревоги

Защита от ложных срабатываний

Постановка в охрану

Отключение режима охраны

Двухшаговое открывание дверей

Тихая постановка в охрану

10.

Автоматическая постановка в охрану

11.

Автоматическая перепостановка в режим охраны

12.

Двухшаговое отключение охраны

13.

Аварийное отключение/постановка в охрану

14.

Отключение датчика удара

15.

Режим иммобилайзера

16.

Функция «Безопасное вождение»

17.

Управление центральным замком во время движения

18.

Поиск автомобиля

19.

Вызов водителя

20.

Функция «Паника»

21.

Функция «Anti-Hijack»

22.

Режим «Valet»

23.

Опрос состояния автомобиля

24.

Дистанционное отпирание багажника (1-й доп. канал)

25.

2-й доп. канал

26.

3-й доп. канал

27.

4-й доп. канал

28.

Дистанционное отключение сирены

29.

Программирование новых брелоков

30.

Информация о работоспособности датчиков

31.

Автозапуск

а) Подготовка к автозапуску (на а/м с механической КПП)

б) Дистанционный запуск и глушение двигателя

в) Дистанционное продление времени работы двигателя

г) Автоматический почасовой запуск

д) Автоматический запуск по температуре

32. Турботаймер

I Х Программирование функций системы

Программирование функций

Описание программируемых функций

Возврат к заводским установкам

РУКОВОДСТВО ПО УСТАНОВКЕ

Основные принципы установки

Выбор мест расположения основных блоков

III

Схемы подключения

Разъемы центрального блока

Подключение проводов

Выбор механической или автоматической коробки передач

Настройка датчика удара

Подключение внешних узлов

IV Технические характеристики

а)

Предельно допустимые токи

б)

Временные параметры

V Схема расположения установленного в а/м оборудования

Вы приобрели профессиональную противоугонную сигнализацию. Данная охранная система

изготовлена с величайшей тщательностью, в ней используются новейшие достижения и

технологии. Сигнализация обеспечит Вашему автомобилю надежную защиту от посягательств

угонщиков и грабителей, благодаря новейшим технологиям. Вы сможете полностью кон-

тролировать ситуацию внутри и рядом с Вашим «любимцем». Широкие сервисные функции

охранной системы раскроют перед Вами новые возможности автомобиля.

Перед началом эксплуатации

Необходимо помнить, что автомобиль является средством повышенной опасности.

Раздел 12.8. правил дорожного движения гласит: « Водитель может покидать свое место или

оставлять транспортное средство, если им приняты необходимые меры, исключающие самопро-

извольное движение транспортного средства или использование его в отсутствие водителя ».

Ответственность за возможные последствия при нарушении правил возлагается на водителя.

Установка охранной системы является сложным дооснащением автомобиля влияющим на

безопасность, Вашу и окружающих, сохранность Вашего автомобиля, поэтому:

•

Стоит помнить, что любая охранная система обладает ограниченными охранными

качествами, не позволяющими на 100% защитить Вашу собственность, поэтому реко-

мендуется установка дополнительных охранных устройств.

•

Пользование автоматическим/дистанционным запуском требует повышенных мер

безопасности. Ответственность за возможные аварийные ситуации, связанные с

использованием дистанционного/автоматического запуска лежит на водителе, как

владельце транспортного средства повышенной опасности.

•

При эксплуатации учитывайте тот факт, что в условиях интенсивных радиопомех (что

наблюдается в условиях города) в сигнализациях затрудняется связь брелока с автомо-

билем .

•

При обслуживании, проведении ремонтных работ с автомобилем обязательно уста-

новите рычаг коробки передач в нейтральное положение (на АКПП- в положении «P»

(parking).

•

Перед началом эксплуатации сигнализации обязательно ознакомьтесь с настоящим

руководством по эксплуатации, обратив особое внимание на значки

, а так же с

элементами управления брелоком, блоком.

•

Для корректной и беспроблемной работы сигнализации необходимо:

Установку, ремонт производить в установочном центре, имеющем сертификат

по ГОСТ Р 51709-2001 (ОКУН017613) на право выполнения данного вида работ, вы-

данный соответствующим государственным органом.

Использовать только оригинальные комплектующие, доп. оборудование, элемен-

ты питания, рекомендуемые изготовителем.

Не превышать номинал используемых плавких вставок(предохранителей), не

применять самодельных.

Периодически проводить диагностику и обслуживание а/м для поддержания его

электрооборудования в исправном состоянии.

При пользовании функциями автозапуска и дистанционного запуска в целях безопасности

необходимо соблюдать следующие правила:

•

содержать а/м в технически исправном состоянии, особенно обращать внимание на

состояние ручного тормоза, электрооборудования , топливной системы.

•

парковка должна осуществляться на ровной, проветриваемой площадке

•

при подготовке к автозапуску предпринять действия исключающие самопроизвольное

движение автомобиля- ручной тормоз затянут, рычаг переключения передач в ней-

тральном положении (на АКПП- в положении «P» (parking)). На а/м с МКПП обязательно

проводите процедуру подготовки к автозапуску.

При покупке проверьте правильность заполнения гарантийного талона. Фирма-

производитель и поставщик системы не несут ответственности за любое игнорирование пун-

ктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

СОВЕТ (cбережет в дальнейшем много сил и нервов):

При приеме а/м после установки проверьте заполнение установщиком гарантийного

талона, схемы расположения установленного в а/м оборудования (стр.51); попросите

показать место размещения сервисной кнопки «Override» (должна быть установлена в

укромном месте).

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

I Введение

Tomahawk 9.9 - автомобильная охранная система с обратной связью, дистанционным/автома-

тическим запуском, предназначенная для установки в автомобили с бортовым напряжением

+ 12 В и минусом на корпусе. В системе заложены 2 алгоритма работы для автомобилей с

кнопкой запуска «Start-Stop», а так же управление замками при автозапуске и при дистанци-

онном глушении. Это позволяет упростить установку и расширить парк автомобилей на кото-

рые может быть произведена установка. Диалоговый код, примененный в системе, позволяет

значительно повысить стойкость к электронному взлому.

Суть диалогового управления сигнализацией состоит в диалоге между брелоком и блоком.

При этом система, приняв динамически кодированную команду («пароль»), не выполняет ее

сразу, а посылает запрос на подтверждение - некое случайное число, также динамически

кодированное. Брелок его принимает и при помощи секретного ключа и сложного алгоритма

формирует «отзыв», снова динамически перекодирует и шлет системе. Если отзыв верен, то

система выполняет команду, причём процесс занимает доли секунды.

II Возможности

Обратная связь

Автозапуск на автомобилях оборудованных кнопкой «Start-Stop»

Автоматическая постановка в режим охраны (отключаемая)

Автозапуск по температуре двигателя

Двухуровневый датчик удара (отключаемый)

Автоматическая перепостановка в режим охраны

Обход неисправной зоны

Использование до 4-х программируемых брелоков

4 дополнительных канала управления

10.

Отключение сирены с брелока

11.

Учет задержки салонного освещения

12.

Дистанционный опрос состояния

13.

Дистанционное открывание багажника (опция)

14.

Блокировка двигателя (программируется НЗ/НР)

15.

Управление центральным замком при заведенном двигателе

16.

Дозакрывание центрального замка после дистанционного глушения двигателя

17.

Память о срабатывании системы

18.

Возможность подключения штатного клаксона (программируется)

19.

Управление системой «комфорт»

20.

Программируемое закрытие замков при автопостановке в охрану

21.

Информация о работоспособности датчиков

III

Режимы

Тихая охрана

Режим «Паника»

Режим «Valet»

Поиск автомобиля

Запуск двигателя по температуре

Почасовой запуск

Иммобилайзер

Режим «Anti-Hijack» (защита от разбойного нападения)

Безопасное вождение

10.

Турботаймер

IV Особенности

Энергонезависимая память (позволяет системе сохранить свое состояние в случае от-

ключения питания)

Программируемый импульс центрального замка

Двухшаговое отключение режима охраны

Светодиод индикации состояния системы, встроенный в антенный модуль

Графическая индикация всех сработавших триггеров и состояния системы на брелоке с

LCD дисплеем

Увеличенная (до 1200м.) дальность действия брелока-пейджера с LCD (зависит от

внешних условий)

Встроенные часы, таймер, будильник (брелок-пейджер с LCD)

V Комплект поставки

•

Центральный модуль.

•

Брелок с LCD дисплеем.

•

Брелок дополнительный.

•

Датчик удара.

•

Антенный модуль.

•

Жгуты для подключения центрального блока, антенны.

•

Доп. датчик температуры

•

Инструкция.

•

Памятка пользователя.

•

Гарантийный талон.

•

Упаковочная коробка.

VI Основные характеристики

Номинальное напряжение

+12В

Ток потребления при выкл. зажигании

25мА

Рабочая частота

868 МГц

Тип модуляции

FM (частотная)

Дальность действия * :

от брелока-пейджера к сигнализации

до 600 м

от сигнализации к брелоку-пейджеру

до 1300 м

от дополнительного брелока

до 20м

Батарея питания брелока пейджера

1 элемент типа «ААА»-1.5в

(алкалиновый)

Батарея питания дополнительного брелока

1 элемент типа «CR2450»

Срок службы при условии установки и

эксплуатации в соответствии с требованиями

инструкции, нормативных документов по монтажу

электрооборудования на а/м

5 лет

Временные выдержки:

Выход на сирену/клаксон (серый провод)

Программируется

* Указана дальность при условии отсутствия радиочастотных помех. На нее также оказывают

влияние многие факторы, такие как здания, деревья, линии электропередач, расположение

антенного модуля в салоне а/м, взаимное расположение автомобиля и брелока-пейджера,

напряжение АКБ, напряжение батареи брелока, погодные условия и многое другое.

VII Органы управления и индикации

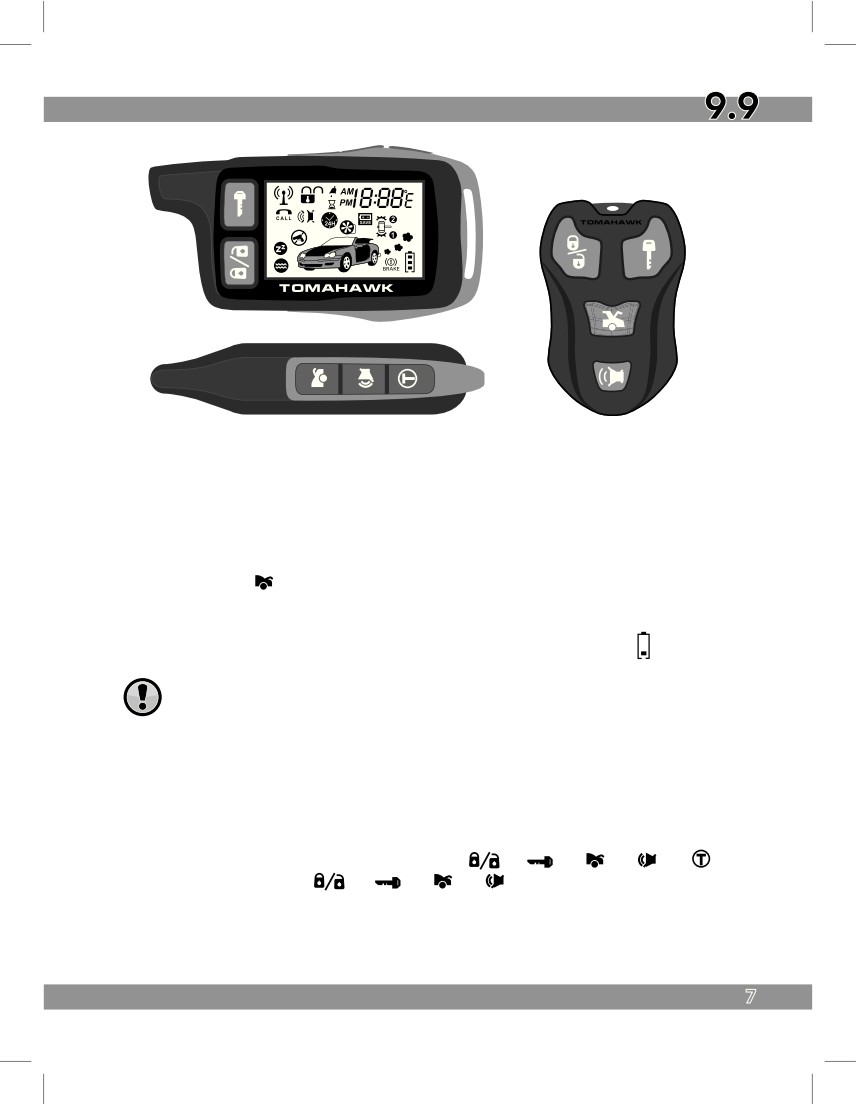

1. Брелоки дистанционного управления

Охранный комплекс комплектуется двумя типами брелоков: основным- с LCD дисплеем

(брелок-пейджер) (рис.1) и дополнительным (рис.2) .

рис. 1

рис. 2

Оба брелока функционально абсолютно равноценны и осуществляют диалоговый алгоритм

работы системы.

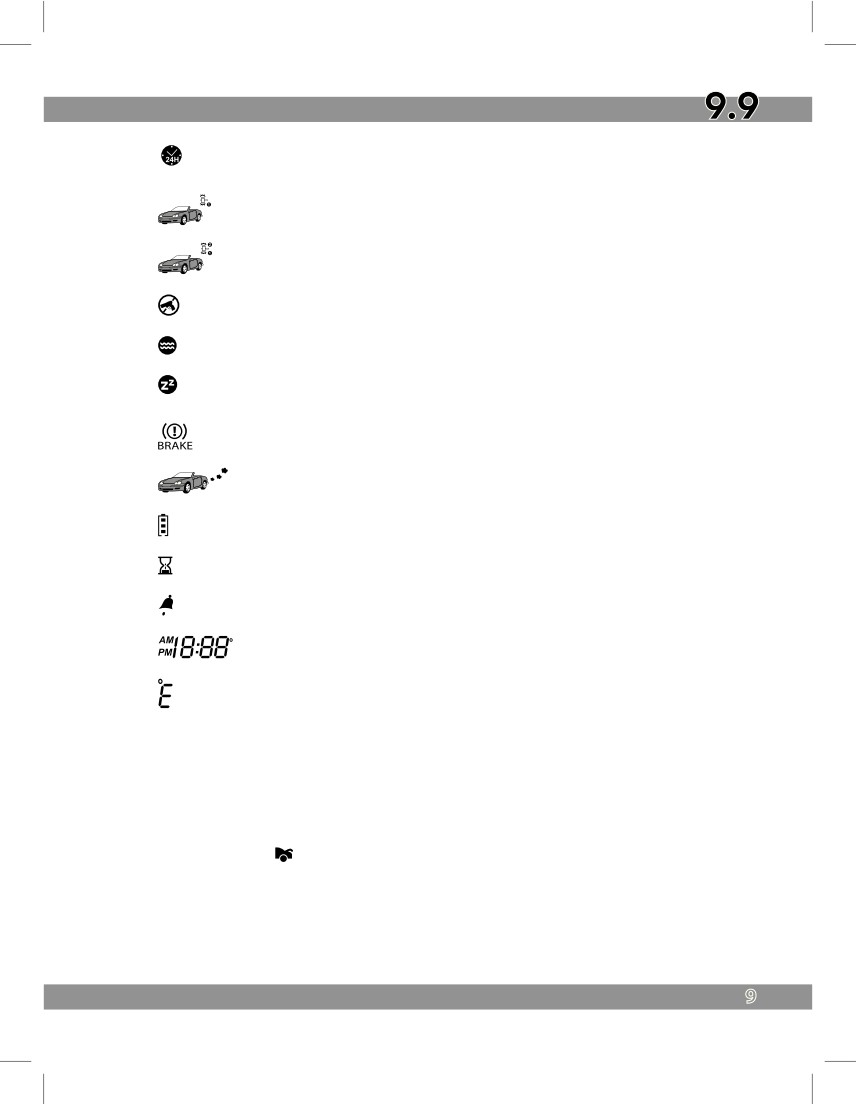

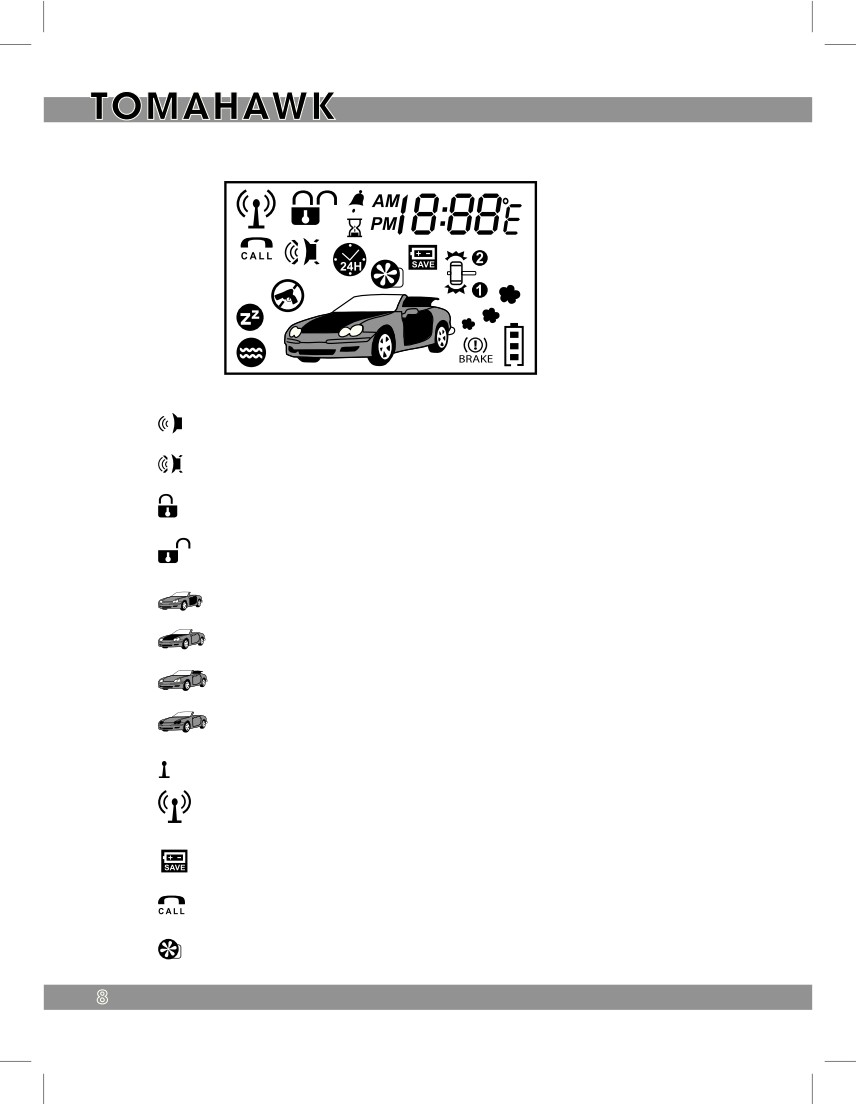

Брелок с LCD дисплеем ( рис.1) отображает информацию о состоянии автомобиля при помо-

щи значков-иконок, сопровождаемую вибро и звуковыми сигналами, включением подсветки.

Обновляется эта информация при выполнении команд, срабатывании датчиков ,режиме

тревоги, при программировании режимов. Принудительно опрос производится коротким

нажатием на кнопку . Брелок-пейджер представляет собой миниатюрный приемопере-

датчик, запитываемый батареей типа «ААА» 1,5В, (срок службы батареи зависит от качества

батареи, условий эксплуатации). Для контроля заряда батареи предусмотрена специальная

индикация (стр.9). При разряде, когда значек заряда батареи приобретет вид:

раздастся

звуковой сигнал(3 «ПИКа»), предупреждающий о необходимости замены батареи.

Если при нажатии кнопки брелока раздается мелодия(как при установке новой

батареи) и на короткое время загораются все символы на дисплее, то это говорит о

полном разряде батареи. При этом управление сигнализацией с брелока становится

невозможным.

При отсутствии запасной батареи воспользуйтесь функцией аварийного отключения

охраны(стр.18).

Не забывайте заблаговременно менять элемент питания, а запасной держите в а/м!

Дополнительный брелок ( рис.2) подтверждает выполнение команды сигналом или мелодией,

аналогичной брелоку с LCD- дисплеем.

Брелок-пейджер имеет пять кнопок управления: кн.

,кн.

, кн.

и кн.

;

Дополнительный брелок: кн.

, кн.

. При нажатии одной кнопки или

комбинации кнопок встроенный процессор формирует закодированную команду, которая

после диалога с приемным модулем, выполняется блоком. После выполнения команды

основной блок посылает сообщение о выполнении на один из запрограммированных в

память брелоков с LCD дисплеем, обновляя информацию на дисплее.

Индикация брелока-пейджера

- режим охраны

- режим «тихой охраны»

- закрыт центральный замок

-открыт центральный замок

- открыта дверь(и)

- открыт капот

- открыт багажник.

- вспышки парковочных огней

- индикация нахождения в зоне действия ( при опросе)

10.

- работа передатчика брелока-пейджера

- экономичный режим питания

11.

12.

- «вызов водителя»

- прогрев двигателя по заданной температуре

13.

14.

- ежедневный автозапуск

- слабый удар/отключение предупредительной зоны датчика удара

15.

16.

- сильный удар/ отключение датчика удара

17.

- режим «Anti-Hijack»

18.

- виброрежим

19.

- режим «Valet»

- выключен ручной тормоз

20.

- двигатель заведен

21.

- заряд батареи

22.

- включен таймер

23.

- включен будильник

24.

- часы

25.

- единицы измерения температуры (^оС / ^оF)

26.

Порядок замены элемента питания в брелоке с LCD дисплеем.

Откройте крышку батарейного отсека на тыльной стороне брелока.

Извлеките старую батарею.

Установите новый элемент питания, соблюдая полярность (тип «ААА»алкалиновая, 1.5В).

Закройте крышку батарейного отсека.

Нажмите кнопку

брелока, дисплей отобразит статус системы.

Порядок замены элемента питания в дополнительном брелоке.

Откройте крышку батарейного отсека, сдвинув ее в сторону карабина.

Извлеките старую батарею, слегка приподняв над пластмассовыми упорами гнезда и

сдвинув в сторону.

Установите новую соблюдая полярность (плюсом к подпружиненному контакту).

Установите крышку на место.

Проверьте работу, нажав любую кнопку (загорится светодиод брелока).

Применяйте только качественные элементы питания. Применение элемента питания

низкого качества может привести не только к сокращению срока работы брелока, но

и к его повреждению.

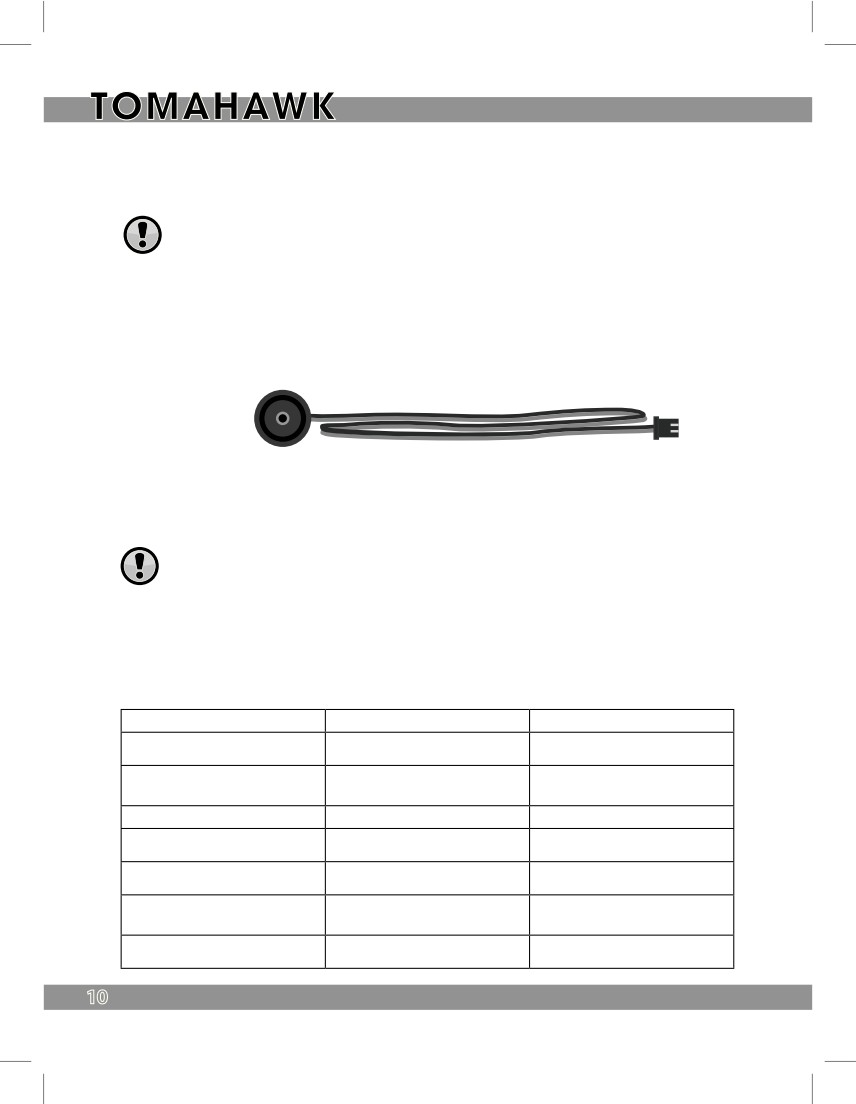

2. Кнопка «Override»

Сервисная кнопка «Override» (рис.3) необходима для программирования новых брелоков,

функций, аварийного отключения охраны (в случае потери или выхода из строя брелока),

включения и отключения некоторых пользовательских функций .

рис. 3

Разъем кнопки подключается к центральному блоку сигнализации, а сама кнопка - на двух-

сторонний скотч в салоне а/м. Кнопка устанавливается в скрытом месте, чтобы исключить

быстрое обнаружение злоумышленником.

СОВЕТ При приеме а/м после установки сигнализации , потренируйтесь в програм-

мировании с помощью кнопки «Override» (особенно важно «аварийное отключение

охраны,стр. 18) в присутствии установщика.

3. Светодиод

Светодиод сигнализации расположен в корпусе антенного модуля и предназначен для

индикации состояния системы, выполняемых режимов. Перечень режимов отображаемых

светодиодом :

Режим

Зажигание выключено

Зажигание включено

Охрана

не горит

(1 вспышка в 4 сек)

«Иммобилайзер» / дистанци-

горит постоянно

онный запуск

«Anti-Hijack»

не горит

Ежедневный автозапуск

не горит

(серии из 2-х вспышек)

Запуск по температуре

***

не горит

(серии из 3-х вспышек)

Одновременно почасовой и

****

(серии из 4-х вспышек)

не горит

температурный запуск

«Valet»

*****

***** ***** *****

серии из 5 вспышек)

не горит

VIII Как пользоваться охранной системой

Система выполняет заложенные в нее функции либо автоматически, либо по командам с

брелоков. Некоторые функции требуют изменения настроек, путем входа в режим програм-

мирования, либо активацией с брелока. Алгоритм управления сигнализацией построен по

принципу минимизации необходимых действий для выполнения одной операции.

При сомнениях в правильности работы конкретной функции обратитесь в сервисный центр,

проводивший установку сигнализации.

Если после нажатия кн.

(или любой другой кнопки) в течение 3-х секунд нет под-

тверждения о выполнении команды , значит а/м находится вне зоны действия пере-

датчика брелока-пейджера, либо в месте приема повышенный уровень радиопомех

и попытку необходимо повторить.

1. Краткий перечень функций включаемых с брелока

Сочетание кнопок

Функция

Примечание

Постановка в охрану, закрывание Ц.З

Зажигание выкл.

Снятие с охраны, открывание Ц.З

Зажигание выкл.

Закрывание Ц.З

Зажигание вкл.

Открывание Ц.З

Зажигание вкл.

Отключение датчика удара

Режим охраны

Дистанционный запуск/глушение двигателя

Продление времени работы двигателя

(

)2с

Ежедневный запуск двигателя вкл.

Зажигание выкл.

Ежедневный/почасовой запуск двигателя выкл.

Зажигание выкл.

(

)2с ->

Запуск через каждый час

Зажигание выкл.

(

)2с ->

Запуск через каждые 2 часа

Зажигание выкл.

(

)2с ->

Запуск через каждые 4 часа

Зажигание выкл.

(

)2с ->

Запуск через каждые 12 часов

Зажигание выкл.

(

)2с

Запуск двигателя по температуре вкл.

Зажигание выкл.

Запуск двигателя по температуре выкл.

Зажигание выкл.

(

)2с

Режим «Valet» вкл.

Не в режиме охраны

Сочетание кнопок

Функция

Примечание

Режим «Valet» выкл.

Не в режиме охраны

Вкл./выкл. сирены

Проверка состояния системы

2с

Открывание багажника (1-й доп.канал)

2-й доп.канал

3-й доп.канал

Поиск автомобиля

«Паника»

Зажигание выкл.

(

)2с

Дистанционный «Anti-Hijack» вкл.

Зажигание вкл.

Дистанционный «Anti-Hijack» выкл.

Иммобилайзер выкл.

Двухшаговое открывание дверей

В таблице:

- нажать одновременно

- нажать последовательно

2с - удерживать до подачи звукового сигнала сирены

2. Функции брелока-пейджера

Используемые

Выполняемые функции

Примечания

кнопки

Автоматически выключается

Включение подсветки

через 3 сек

Автоматически выключается

Включение/выключение режима

приемник брелока-пейджера

экономии энергии

спустя 2 мин после снятия а/м

с охраны

Переключение режимов

звуковой/вибрационный

Используемые

Выполняемые функции

Примечания

кнопки

Режим настройки часов, будильника,

удерживать

таймера

Режим настройки часов - часы

1 раз

Режим настройки часов - минуты

- перевод часов/минут

2 раза

Режим настройки будильника - часы

вперед, удерживайте для

быстрой прокрутки

3 раза

Режим настройки будильника - минуты

- перевод часов/минут

4 раза

Режим настройки будильника - вкл./выкл.

назад, удерживайте для

быстрой прокрутки

5 раз

Режим настройки таймера - часы

6 раз

Режим настройки таймера - минуты

7 раз

Режим настройки таймера - вкл./выкл.

Будильник вкл./выкл.

1 раз

Установка таймера на 10 мин

2 раза

Установка таймера на 20 мин

3 раза

Установка таймера на 30 мин

4 раза

Установка таймера на 60 мин

5 раз

Установка таймера на 90 мин

6 раз

Установка таймера на 120 мин

7 раз

Установка таймера на 150 мин

3. Режим охраны

Находясь в режиме охраны, система контролирует все дверные датчики, датчик капота,

багажника, датчик удара, дополнительный датчик(если установлен), систему зажигания. При

этом активирована цепь блокировки, которая не позволяет произвести запуск двигателя.

Индикация режима - редкие вспышки светодиода (1вспышка в 4 сек).

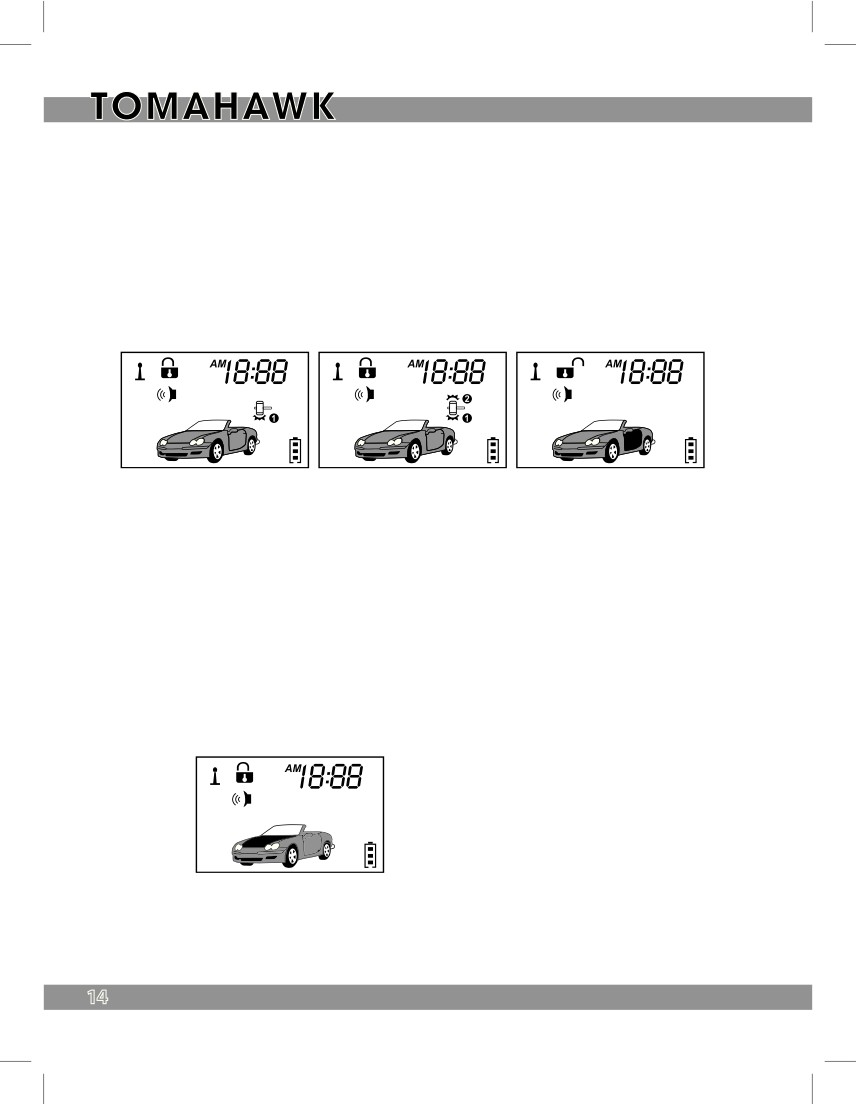

4. Режим тревоги

В случае срабатывания одной из зон охраны система включает режим тревоги. При этом

звучит сирена и вспыхивают указатели поворотов. В зависимости от зоны охраны система

имеет различные сигналы тревоги:

а) Тревога вызвана срабатыванием предупредительной зоны датчика удара или пре-

дупредительной зоны дополнительного датчика(если установлен). Сирена издаст 3

«ЧИРПа», указатели поворотов вспыхнут 6 раз. Индикация LCD дисплея см. рис.4.

б) Тревога вызвана срабатыванием основной зоны датчика удара или основной зоной

дополнительного датчика(если установлен). Сирена будет работать одновременно

со вспышками указателей поворотов 30 сек. Индикация LCD дисплея см. рис.5.

в) Тревога вызвана срабатыванием основных зон: двери, капот, багажник, зажигание.

Сирена будет работать одновременно со вспышками указателей поворотов 30 сек.

LCD дисплей отобразит сработавший триггер, например дверь, как на рис.6

рис.4

рис.5

рис.6

5. Защита от ложных срабатываний

Охранный комплекс Tomahawk 9.9 относится к высокоинтеллектуальным устройствам охраны

автомобиля, использует сложный, многоуровневый алгоритм защиты от ложных срабатыва-

ний.

Первый уровень

В момент включения режима охраны основной блок тестирует все зоны охраны, и если какой-

либо датчик признан дефектным, то система автоматически отключает его и сообщает Вам об

этом при помощи 3-х «ЧИРПов» сирены и вспышек указателей поворотов.

Индикация LCD дисплея: (иконка соответствующего триггера, напр. капота)

Второй уровень

Во время режима охраны система анализирует работу датчиков, и, если датчик удара срабо-

тал 8 раз подряд, то он будет отключен.

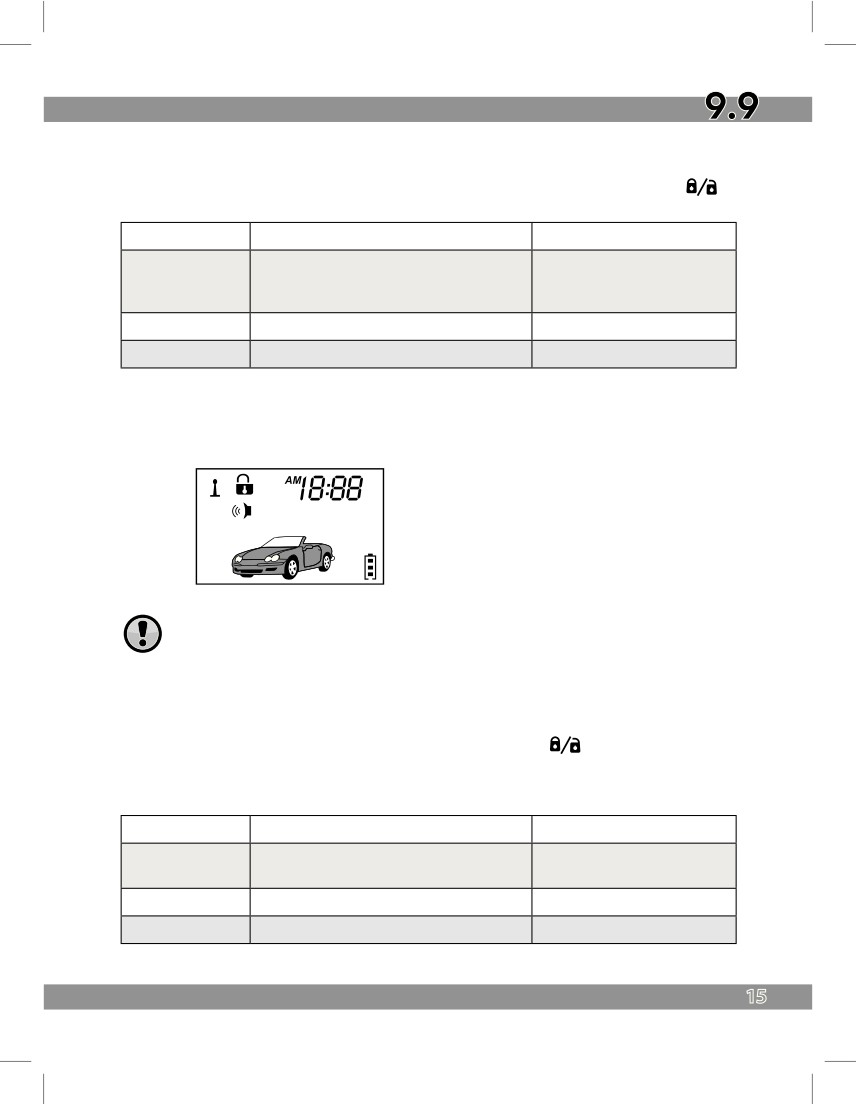

6. Постановка в охрану

Для включения режима охраны(постановки в охрану) необходимо коротко нажать кн.

На автомобиле, брелоке и светодиоде при этом должно быть :

в момент включения

1 вспышка указателей поворотов

Закроется ЦЗ

Автомобиль

1 «ЧИРП» сирены (если не отключена)

1 вспышка указателей пово-

ротов *

Брелок-пейджер

1 «ПИК»

Светодиод

1 вспышка

моргает (1 вспышка в 4 сек)

Примечание:

* - через время запрограммированное в функции 13 ( стр. 35) « Учет задержки

салонного освещения»

Индикация LCD дисплея:

Если в момент включения режима охраны система издаст 3 сигнала сирены и 3

вспышки указателей поворотов, то, следовательно, какой-либо триггер активен (на-

пример, открыт капот), и это отобразится на дисплее соответствующей иконкой.

7. Отключение режима охраны

Для отключения режима охраны необходимо коротко нажать кн.

. Замки откроются ,

включится (если реализовано) «вежливая подсветка» . На автомобиле, брелоке и светодиоде

при этом должно быть :

в момент включения

2 вспышки указателей поворотов

Автомобиль

откроется ЦЗ

2 «ЧИРПа» сирены (если не отключена)

Брелок-пейджер

2 «ПИКа»

Светодиод

2 вспышки

не горит

содержание .. 1 2 ..
