1

Тестовые вопросы по дидактической единице «Газовое и мазутное хозяйство

котельных» (с ответами)

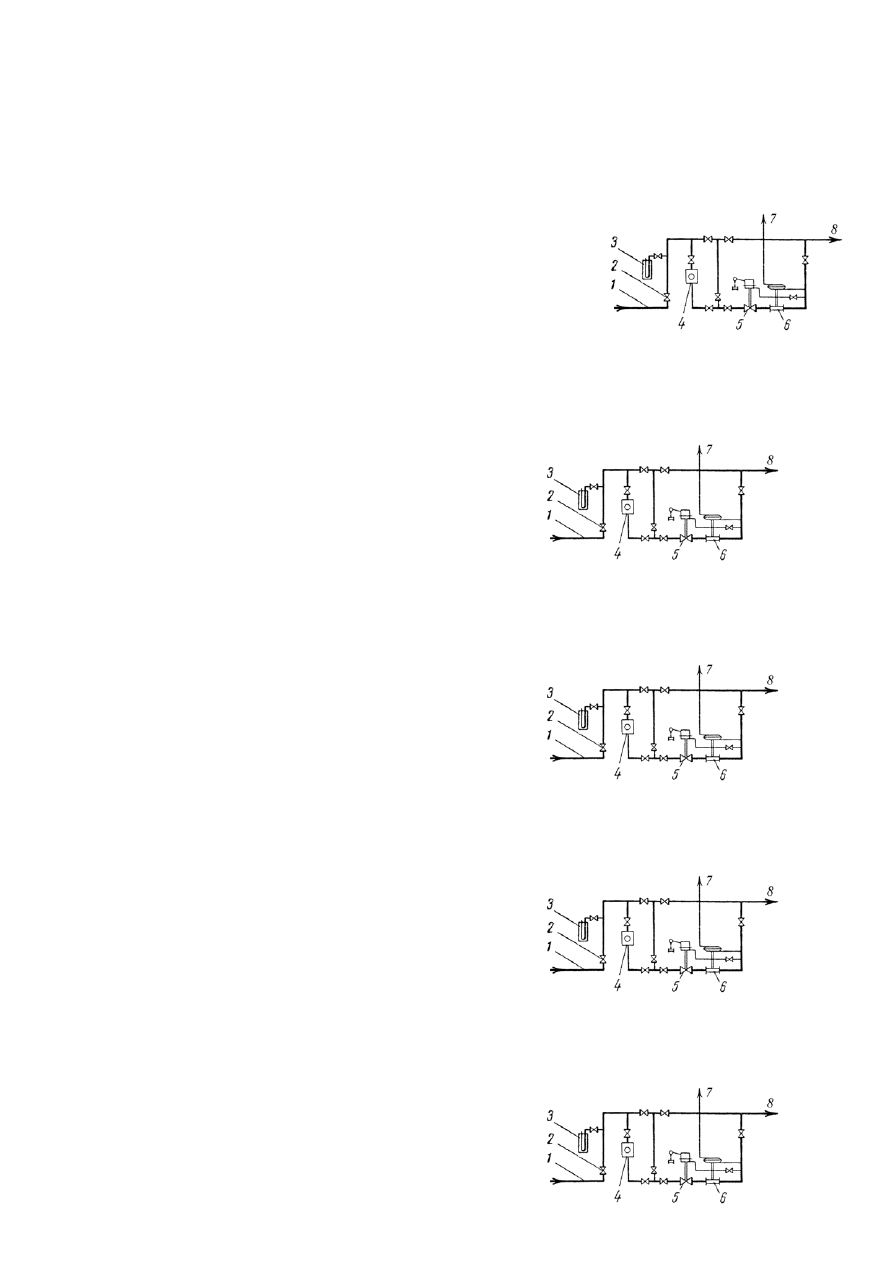

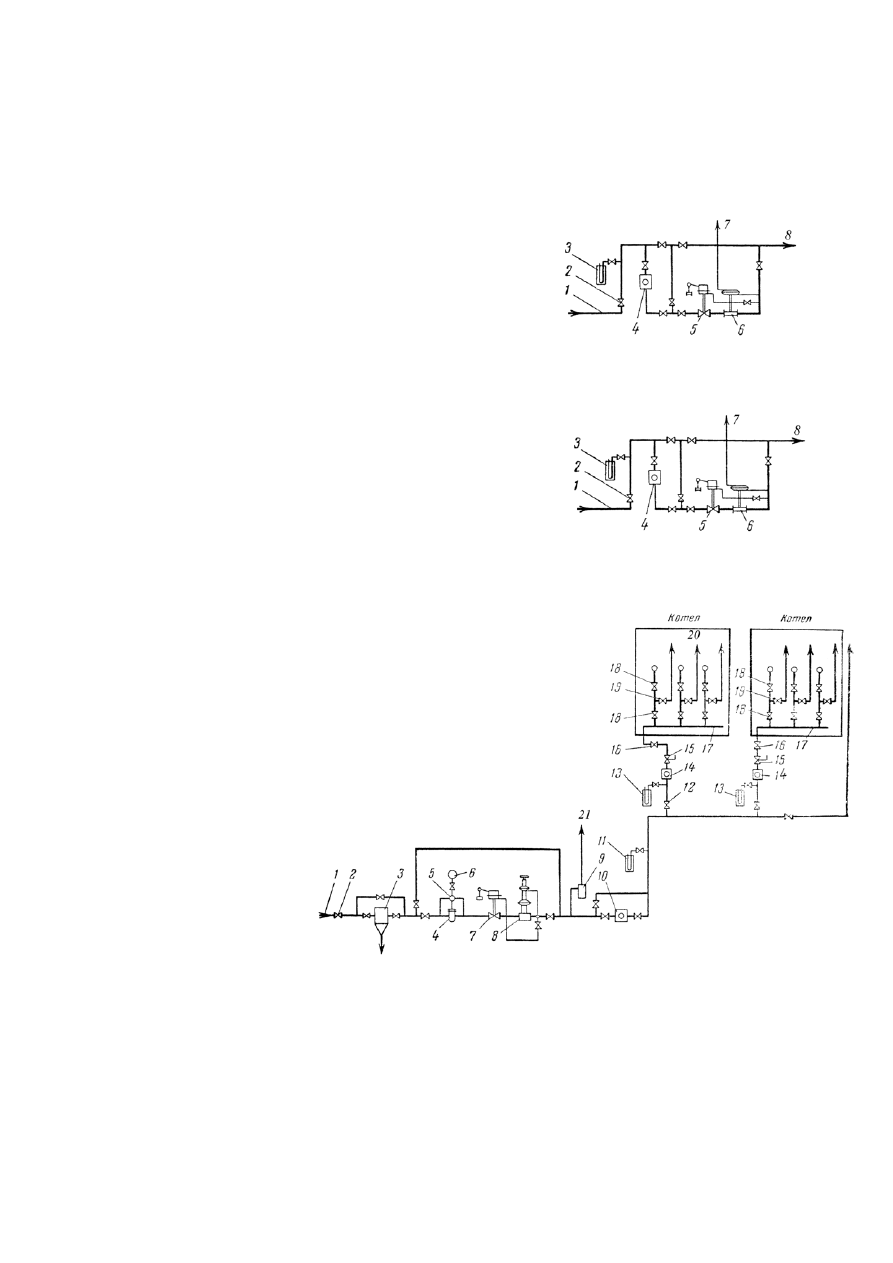

1.  На рисунке показана схема:


- газоснабжения котельной от сети низкого давления;
- газоснабжения котельной от сети среднего давления;
- водоснабжения котельной;
- мазутного хозяйства внутри котельной;
- мазутного хозяйства вне котельной.




2.  Позицией 4 на рисунке обозначено:


- расходомер;           +
- манометр;
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.




3.  Позицией 3 на рисунке обозначено:


- расходомер;
- манометр;                     +
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.



4.  Позицией 7 на рисунке обозначено:


- расходомер;
- манометр;
- атмосферная «свеча»;          +
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.



5.  Позицией 5 на рисунке обозначено:


- расходомер;
- манометр;
- атмосферная «свеча»;



2

- регулятор давления;              +
- трубопровод к котельному агрегату;
- предохранительный клапан.



6.  Позицией 8 на рисунке обозначено:


- расходомер;
- манометр;
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;     +
- предохранительный клапан.



7.  Позицией 6 на рисунке обозначено:


- расходомер;
- манометр;
- атмосферная «свеча»;
- регулятор давления;
- трубопровод к котельному агрегату;
- предохранительный клапан.                    +





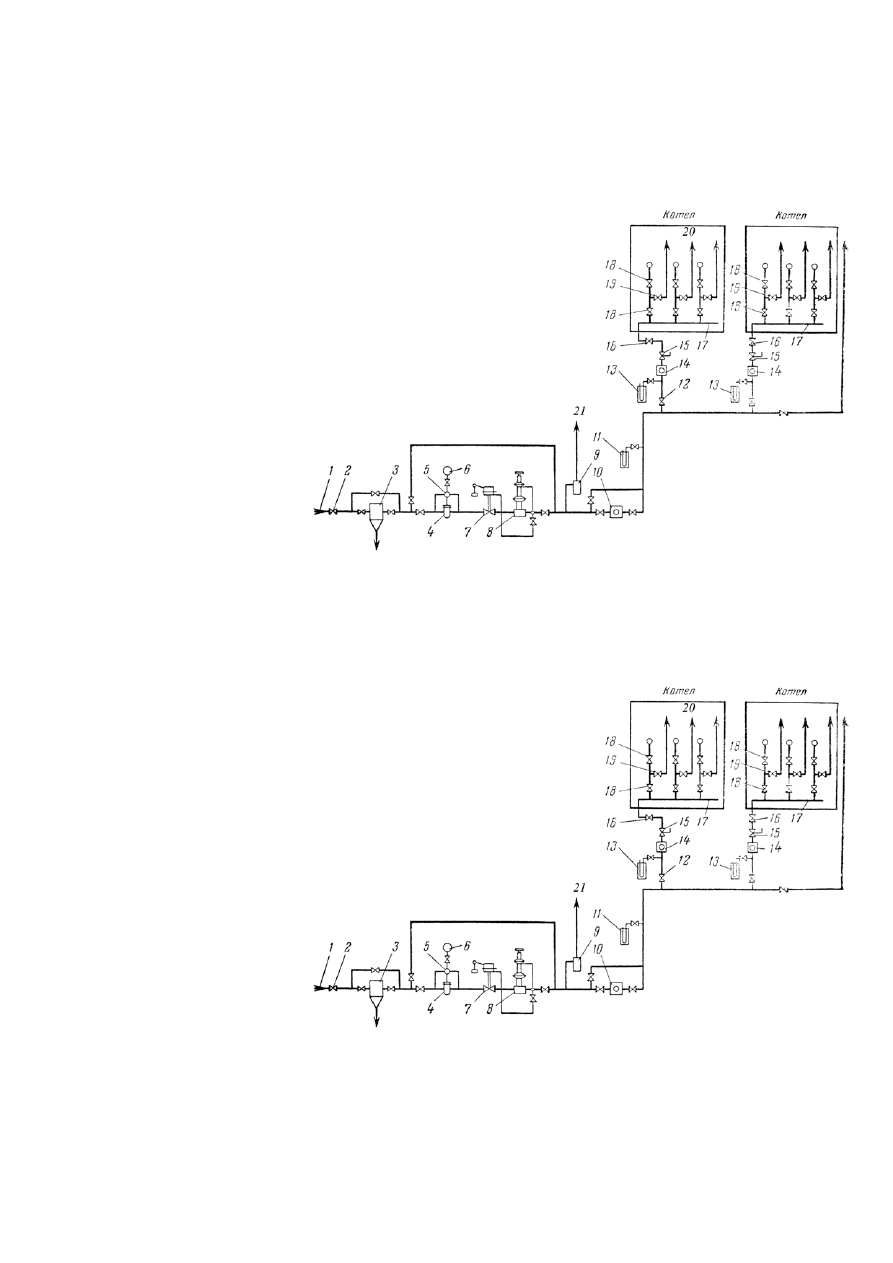

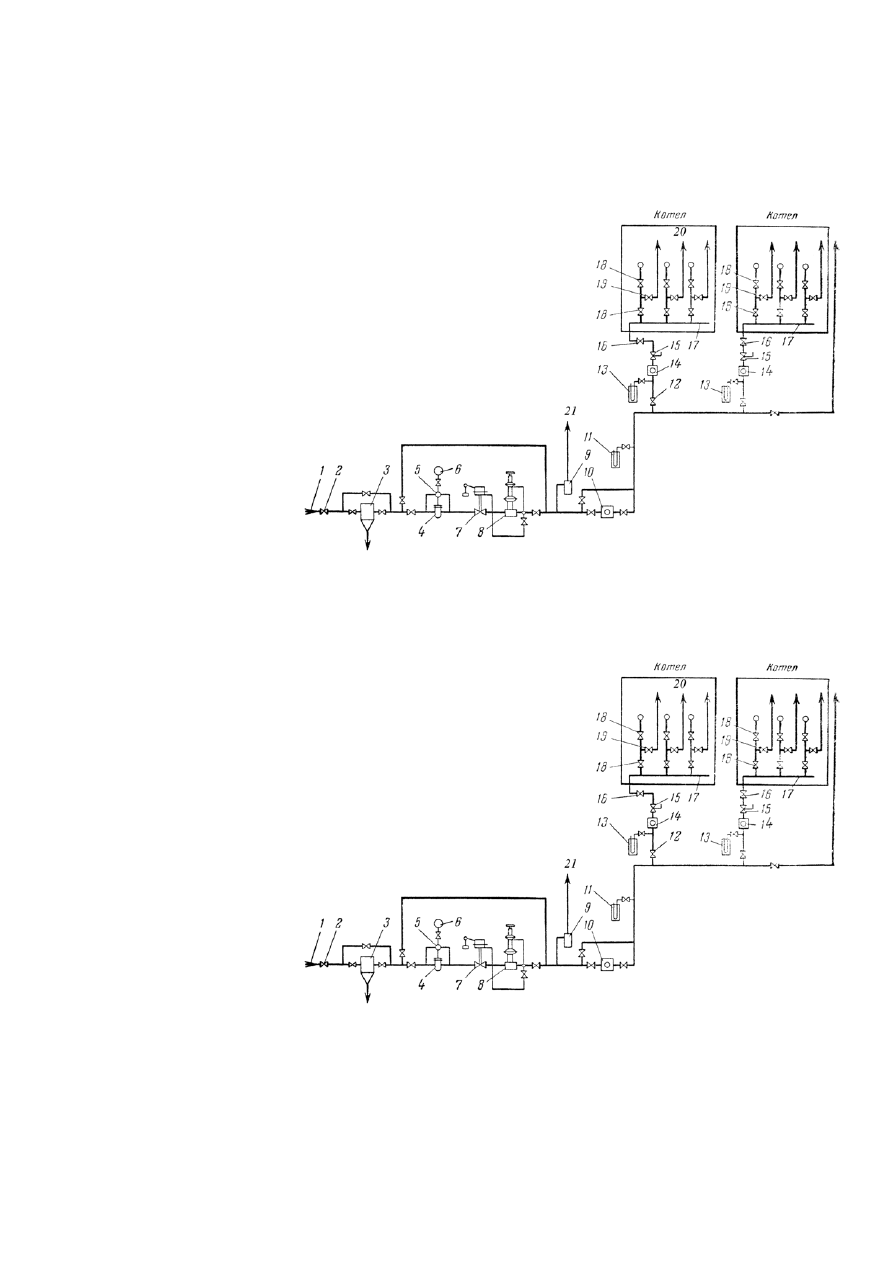

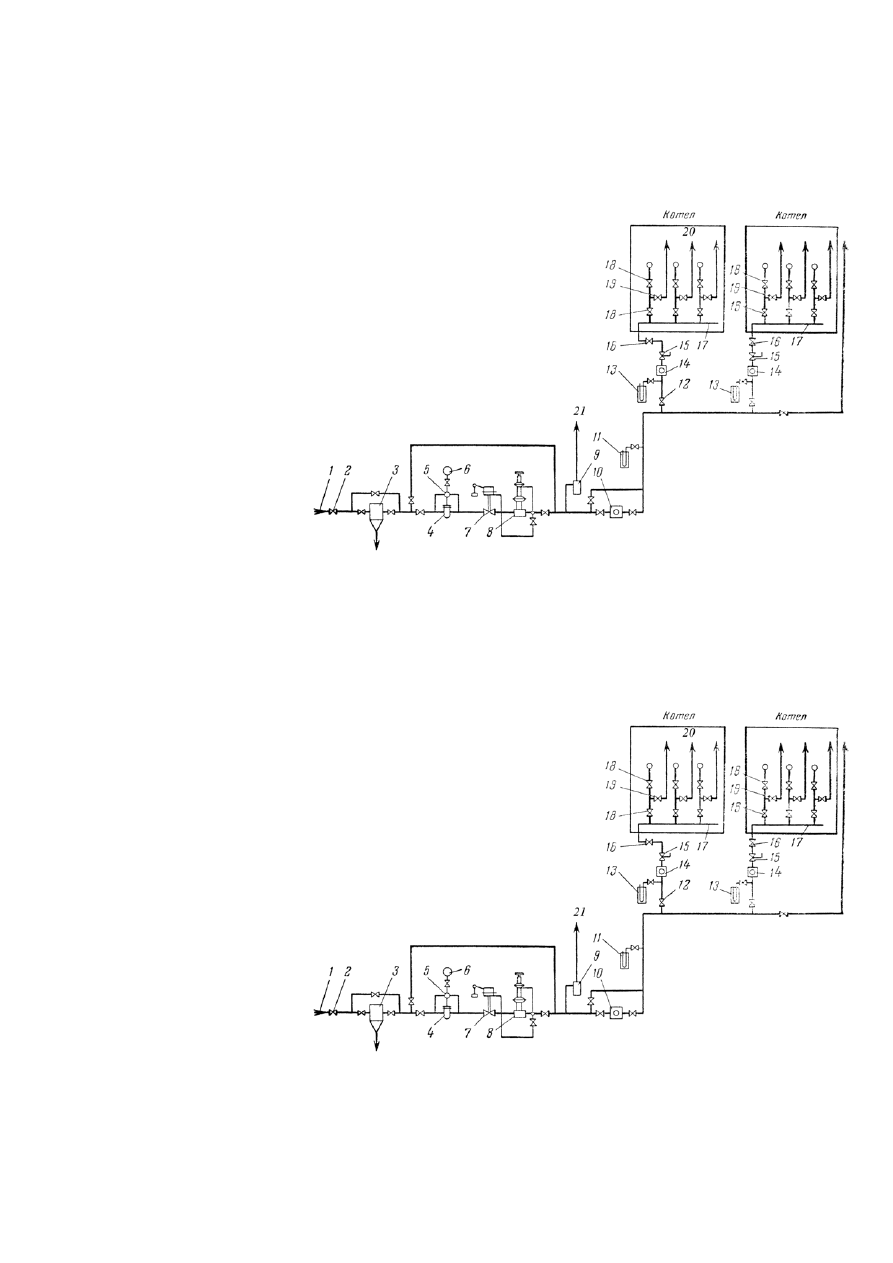

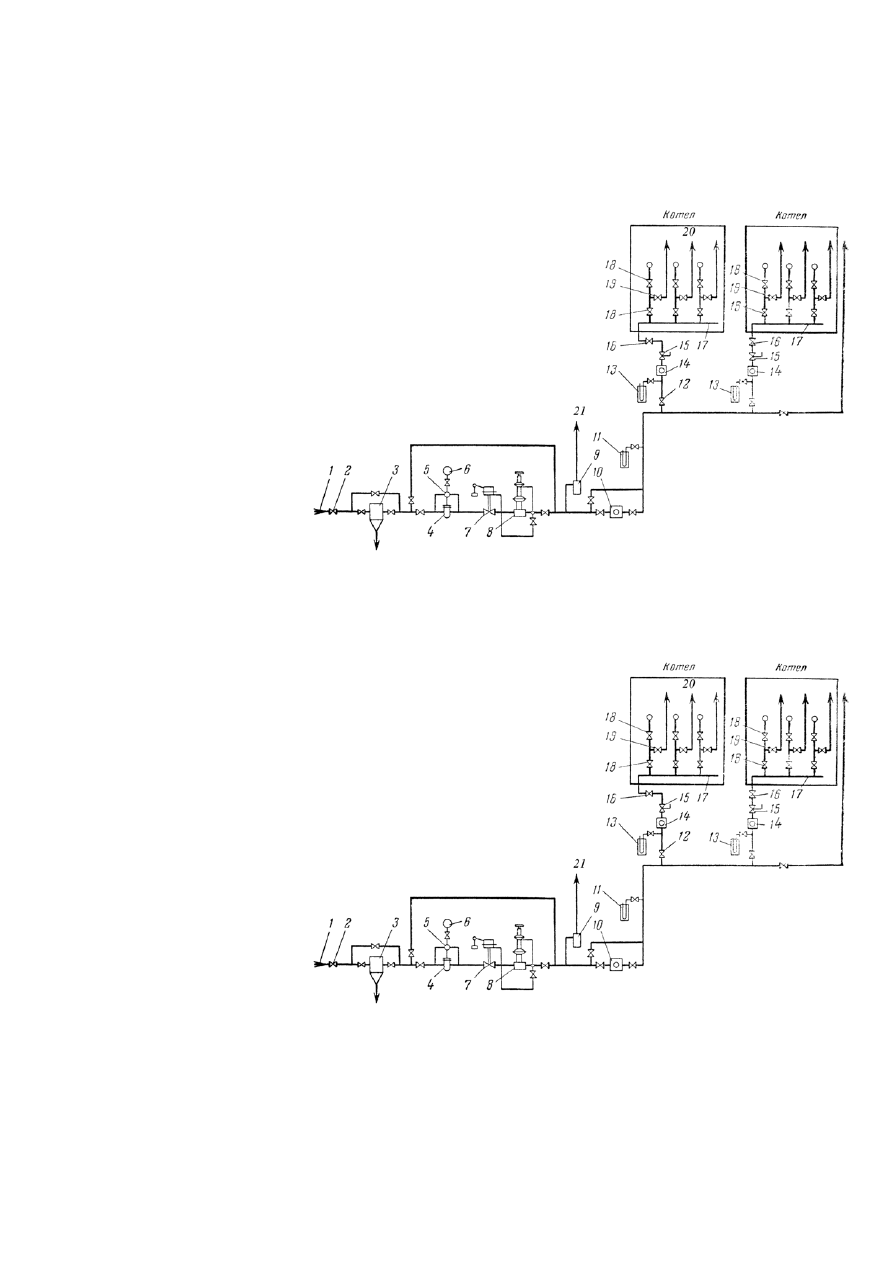

8.  На рисунке показана схема:


- газоснабжения котельной от сети низкого давления;
- газоснабжения котельной от сети среднего давления;    +
- водоснабжения котельной;
- мазутного хозяйства внутри котельной;
- мазутного хозяйства вне котельной.





















3





9.  Позицией 7 на рисунке обозначено:


- предохранительный запорный клапан;    +
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.










10. Позицией 8 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;                 +
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.















4





11. Позицией 3 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;                 +
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.











12. Позицией 20 и 21 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;               +
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.














5





13. Позицией 10 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;                 +
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.










14. Позицией 14 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;           +
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.















6





15. Позицией 11 и 13 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;               +
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.









16. Позицией 17 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;                      +
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
















7





17. Позицией 2 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;            +
- задвижка перед горелкой.









18. Позицией 18 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.                        +
















8





19. Позицией 4 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;                +
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.









20. Позицией 15 на рисунке обозначено:


- предохранительный запорный клапан;
- регулятор давления;
- газовый фильтр тонкой очистки;
- фильтр грубой очистки;
- быстродействующий клапан-отсекатель;            +
- продувочная свеча;
- расходомер газа на котельную;
- расходомер газа индивидуальный на котел;
- дифференциальный манометр;
- газовый коллектор;
- задвижка на вводе от газопровода;
- задвижка перед горелкой.
















9

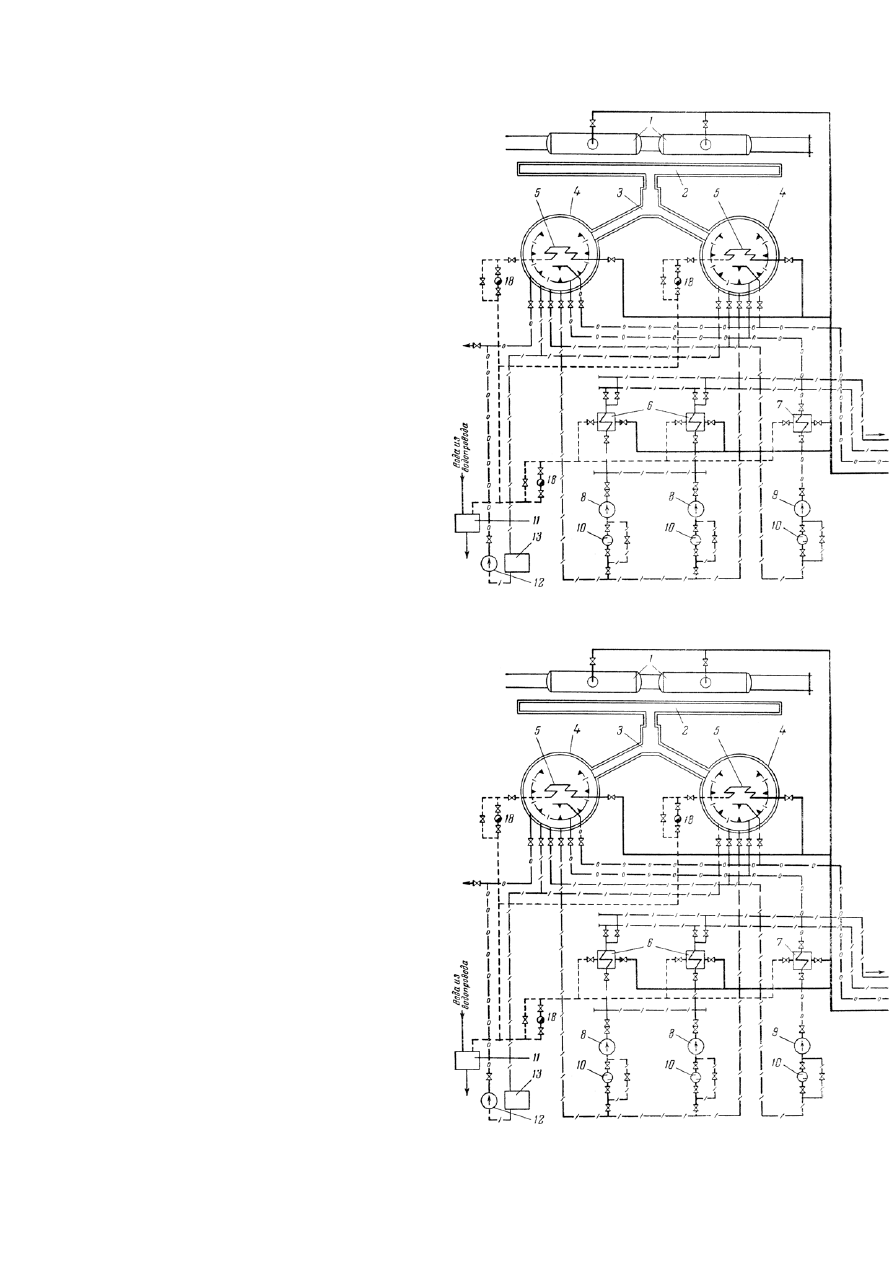

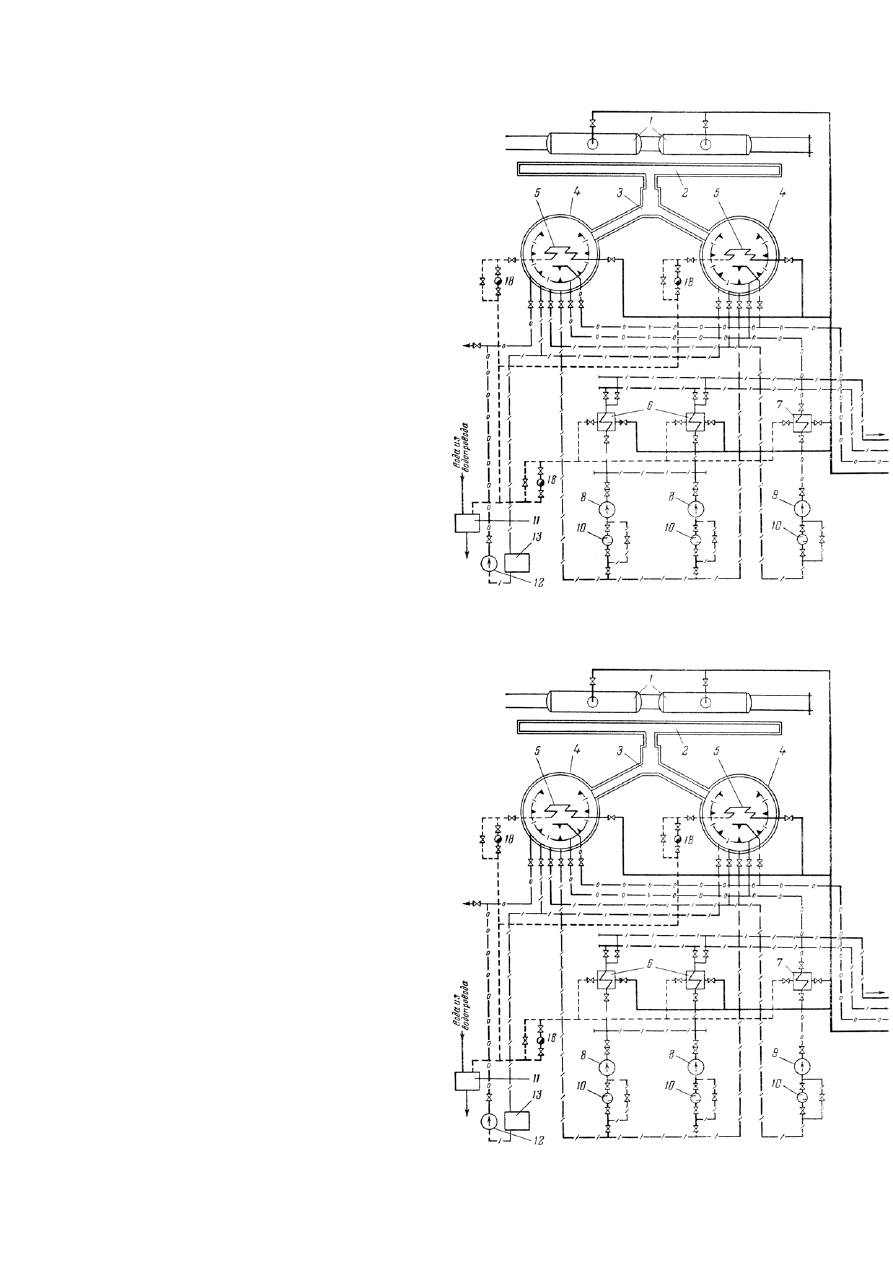

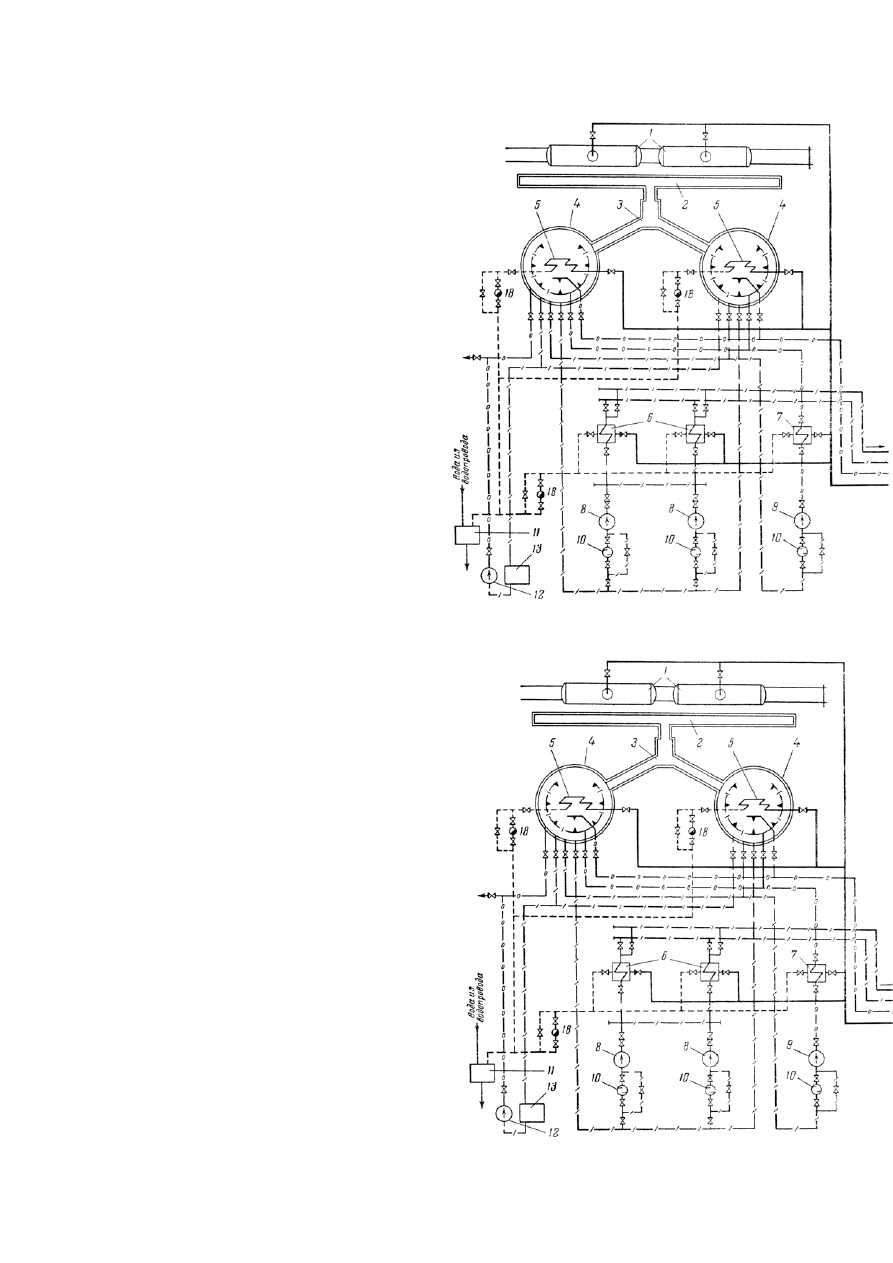

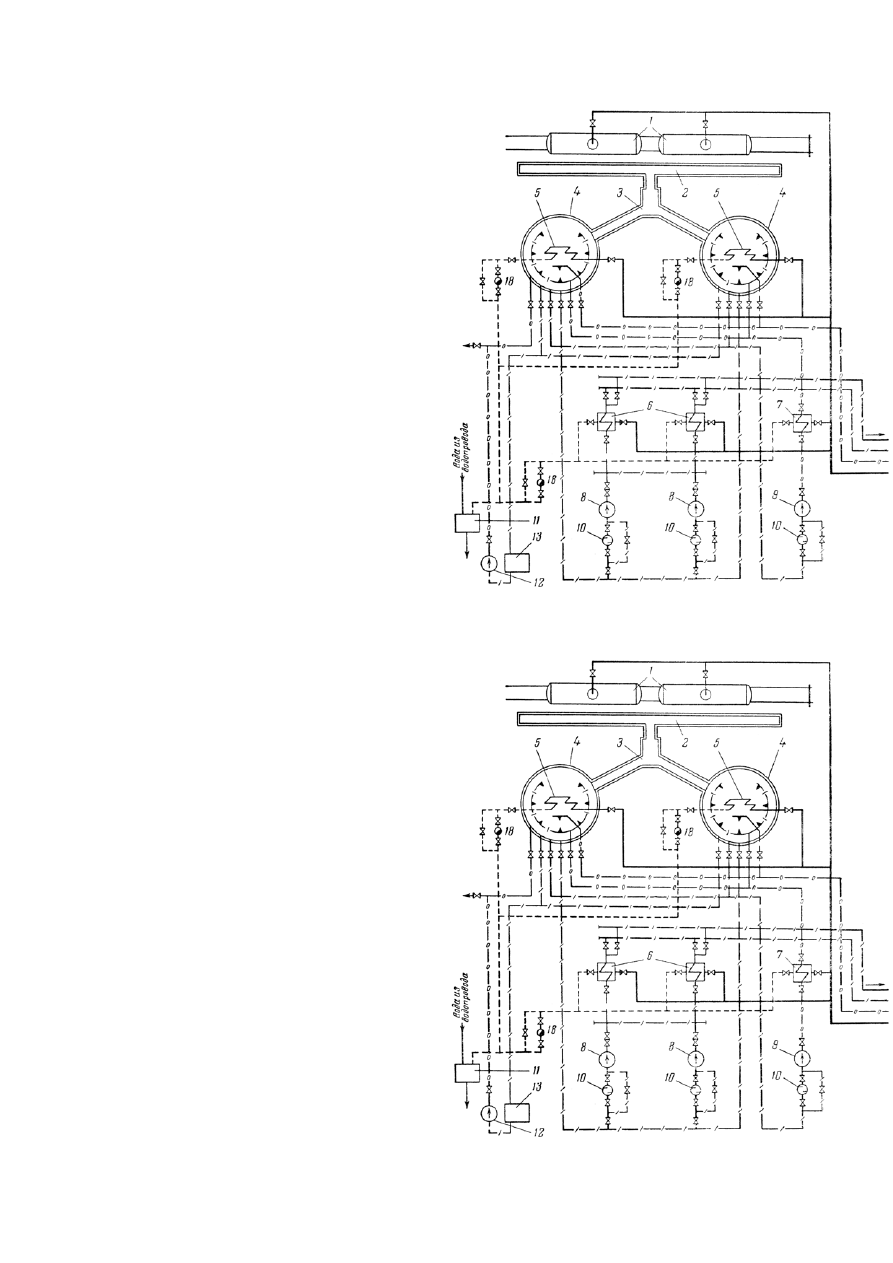

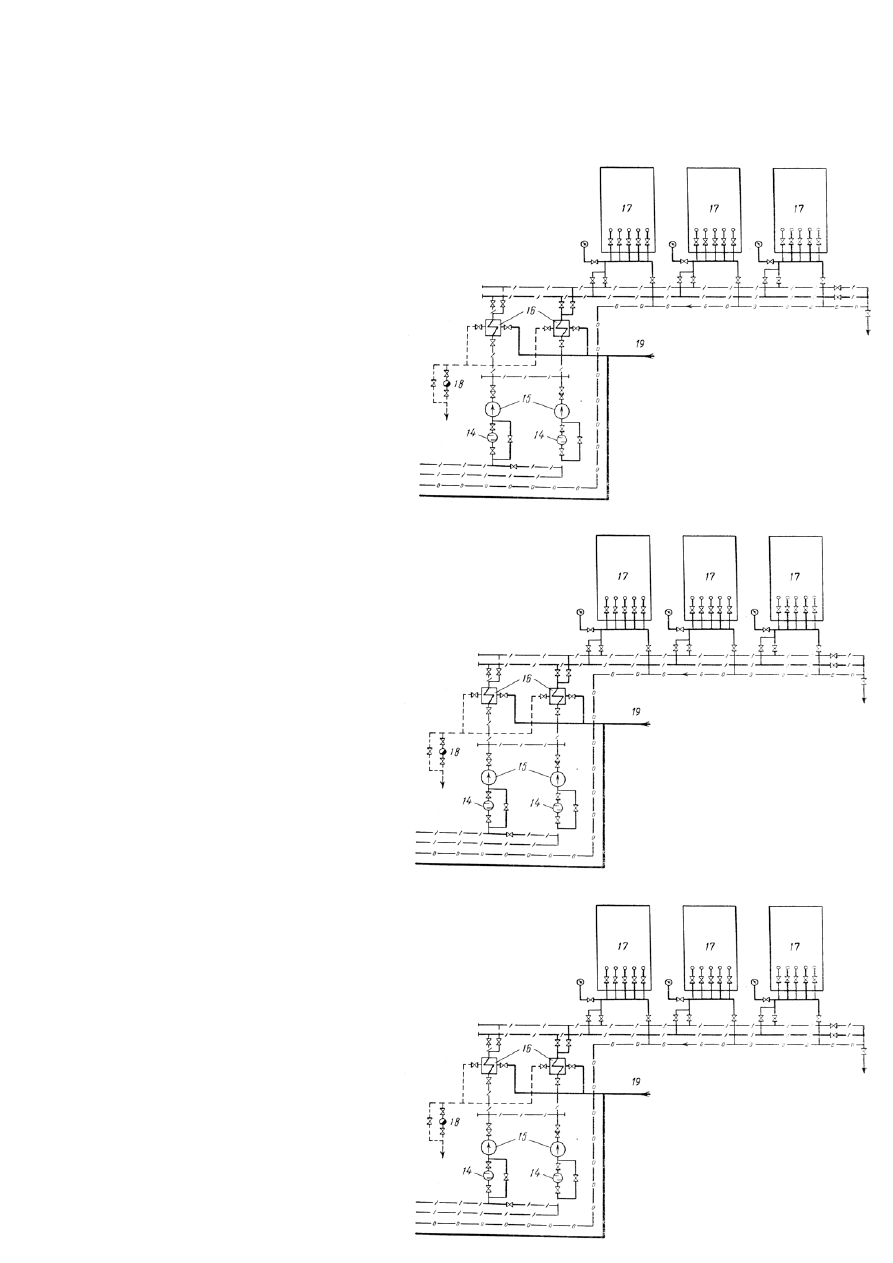

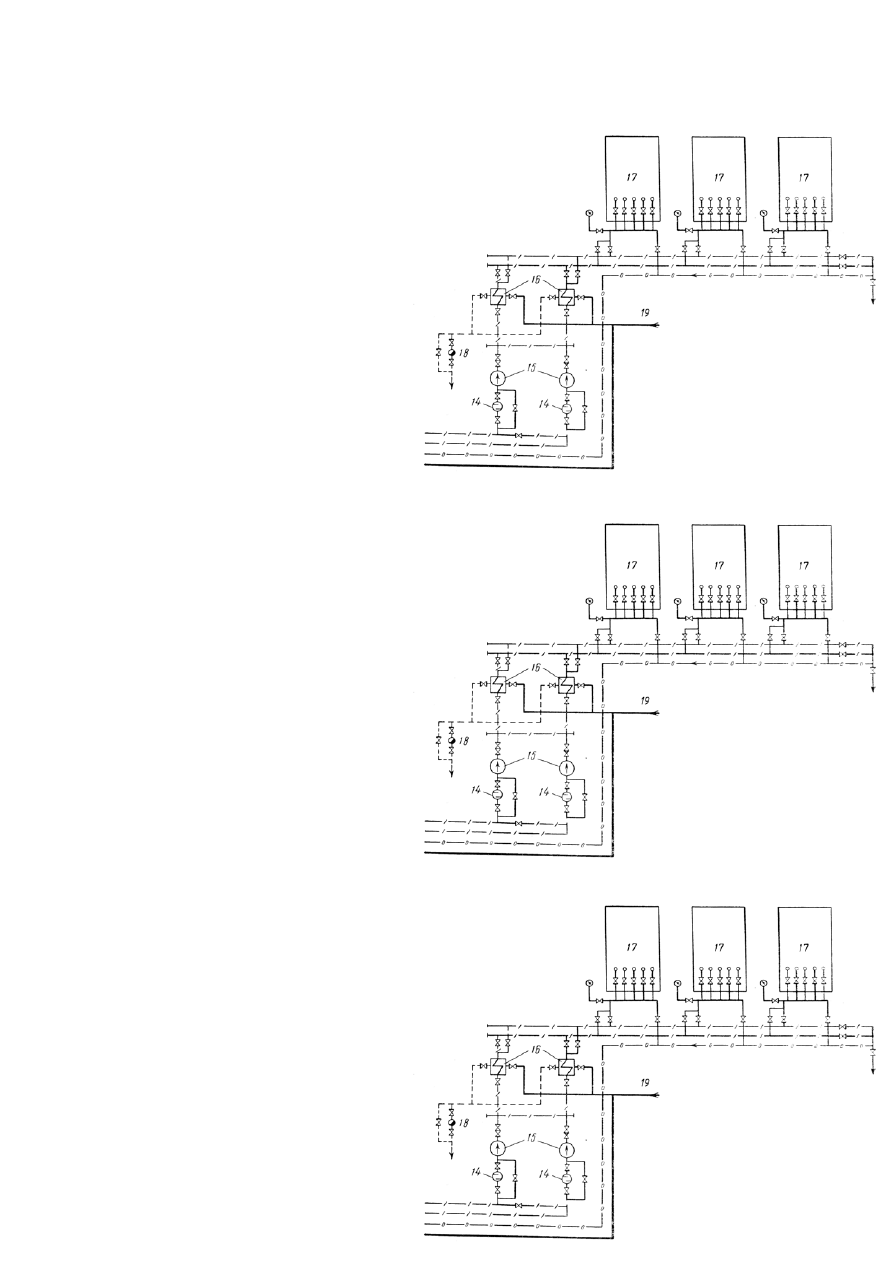

21. На рисунке показана схема:


- внутреннего мазутного хозяйства котельной;    +
- внешнего мазутного хозяйства котельной;
- схема водоподготовки котельной;
- схема газопроводов котельной;
- схема воздуховодов котельной.












22. Позицией 18 на рисунке обозначено:


- подвод пара от паропровода собственных нужд;
- конденсатоотводчик;         +
- фильтры;
- мазутные насосы;
- подогреватели мазута;
- отдельные котельные агрегаты.











23. Позицией 19 на рисунке обозначено:


- подвод пара от паропровода собственных нужд;      +
- конденсатоотводчик;
- фильтры;
- мазутные насосы;
- подогреватели мазута;
- отдельные котельные агрегаты.







10





24. Позицией 14 на рисунке обозначено:


- подвод пара от паропровода собственных нужд;
- конденсатоотводчик;
- фильтры;                         +
- мазутные насосы;
- подогреватели мазута;
- отдельные котельные агрегаты.











25. Позицией 15 на рисунке обозначено:


- подвод пара от паропровода собственных нужд;
- конденсатоотводчик;
- фильтры;
- мазутные насосы;              +
- подогреватели мазута;
- отдельные котельные агрегаты.











26. Позицией 16 на рисунке обозначено:


- подвод пара от паропровода собственных нужд;
- конденсатоотводчик;
- фильтры;
- мазутные насосы;
- подогреватели мазута;               +
- отдельные котельные агрегаты.








11




27. Позицией 17 на рисунке обозначено:


- подвод пара от паропровода собственных нужд;
- конденсатоотводчик;
- фильтры;
- мазутные насосы;
- подогреватели мазута;
- отдельные котельные агрегаты.           +













28. На рисунке показана схема:


- внутреннего мазутного хозяйства котельной;
- внешнего мазутного хозяйства котельной;  +
- схема водоподготовки котельной;
- схема газопроводов котельной;
- схема воздуховодов котельной.


























12



29. Позицией 1 на рисунке обозначено:


- железнодорожные цистерны с мазутом;   +
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.













30. Позицией 10 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;                 +
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.














13




31. Позицией 8 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;     +
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.













32. Позицией 9 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;         +
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.













14



33. Позицией 18 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;                               +
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.













34. Позицией 6 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;     +
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.














15



35. Позицией 7 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;            +
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.













36. Позицией 5 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища; +
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.














16



37. Позицией 4 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;             +
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.













38. Позицией 3 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;   +
- зачистная яма;
- приемный лоток мазута.














17



39. Позицией 13 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;                     +
- приемный лоток мазута.













40. Позицией 2 на рисунке обозначено:


- железнодорожные цистерны с мазутом;
- фильтры;
- мазутные насосы расходные;
- мазутные насосы рециркуляционные;
- конденсатоотводчики;
- подогреватели расходного мазута;
- подогреватели рециркуляционного мазута;
- подогрев мазута в резервуарах хранилища;
- резервуары мазутохранилища;
- распределительный лоток мазута;
- зачистная яма;
- приемный лоток мазута.           +























/////////////
