TM 10-8400-203-23&P. Manual - part 27



TM 10-8400-203-23&P

0032

0032-5

(1) (2)  (3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART NUMBER DESCRIPTION AND USABLE ON

CODE (UOC)

QTY















12

8470-01-082-
7524



MIL-S-44022

STRAP, RETENSION, PASGT

1















13

8415-01-327-
4824





COVER, HELMET, CAMOUFLAGE
DAYTIME DESERT SIZE XSMALL
TO SMALL

1















13

8415-01-327-
4825





COVER, HELMET, CAMOUFLAGE
DAYTIME DESERT SIZE MED TO
LARGE

1















13

8415-01-494-
4591





COVER, HELMET, CAMOUFLAGE
WHITE, SNOW, SIZE MED TO
LARGE

1















13

8415-01-494-
4605





COVER, HELMET, CAMOUFLAGE
W, SIZE XSMALL TO SMALL

1















13

8415-01-092-
7514





COVER, HELMET, CAMOUFLAGE
WOODLAND, SIZE XSMALL TO
SMALL

1















13

8415-01-092-
7515





COVER, HELMET, CAMOUFLAGE
WOODLAND, MED TO LARGE

1















TM 10-8400-203-23&P

0032

0032-6

(1) (2)  (3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART NUMBER DESCRIPTION AND USABLE ON

CODE (UOC)

QTY















13

8415-01-303-
8945





COVER, HELMET, CAMOUFLAGE
WOODLAND, XLARGE


1















13

8415-01-327-
4825





COVER, HELMET, DESERT
CAMOUFLAGE PATTERN, DAYTIME
3 COLOR, MEDIUM TO LARGE

1















13

8415-01-327-
4826





COVER, HELMET, DESERT
CAMOUFLAGE PATTERN, DAYTIME
3 COLOR, X-LARGE

1















14

8415-01-110-
9981

81348

MIL-H-44098

HEADBAND, GROUND TROOP,
XLARGE

1











END OF FIGURE





 TM

10-8400-203-23&P

0033

0033-1

PARTS INFORMATION

CVC HELMET



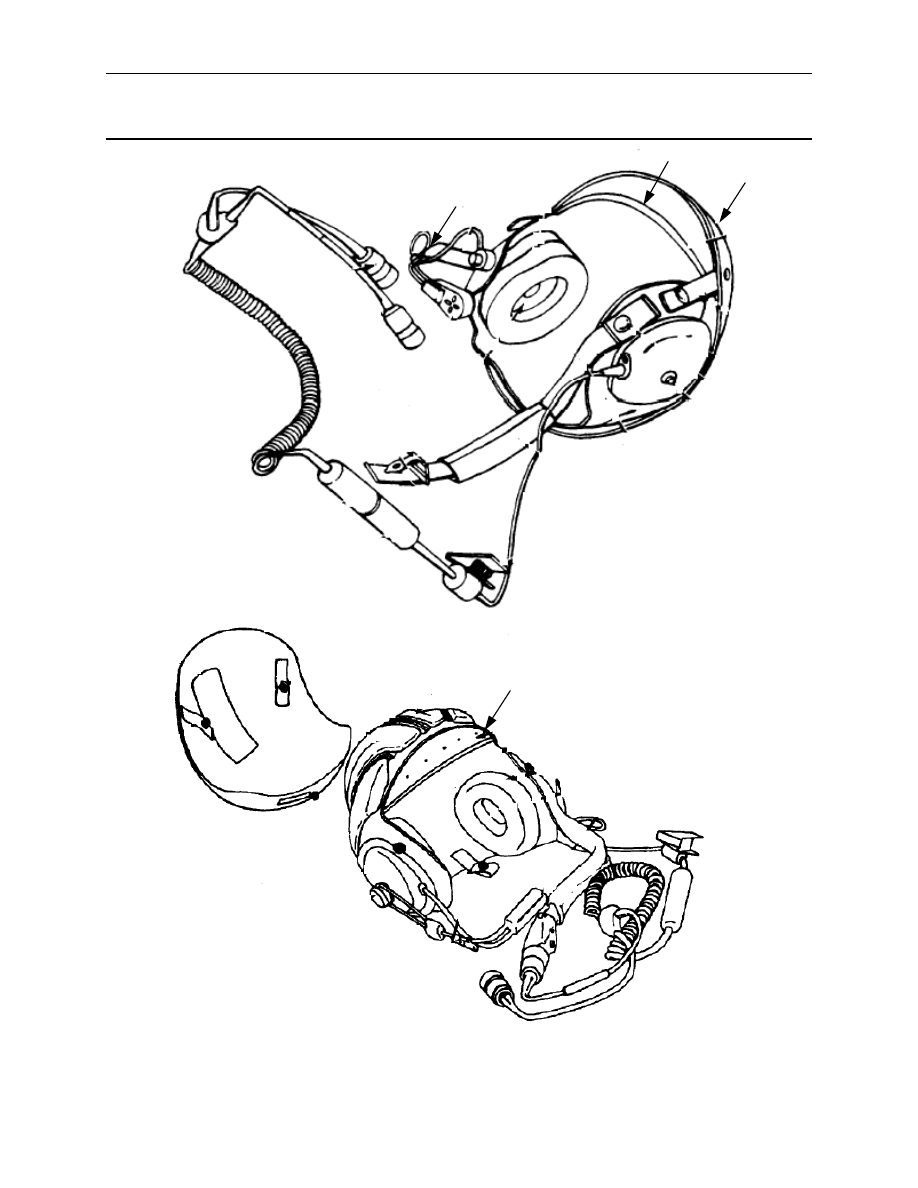

Figure 1. CVC Helmet  (Sheet 1 of 4).






17, 18

3, 4, 5

46

8

 TM

10-8400-203-23&P

0033

0033-2












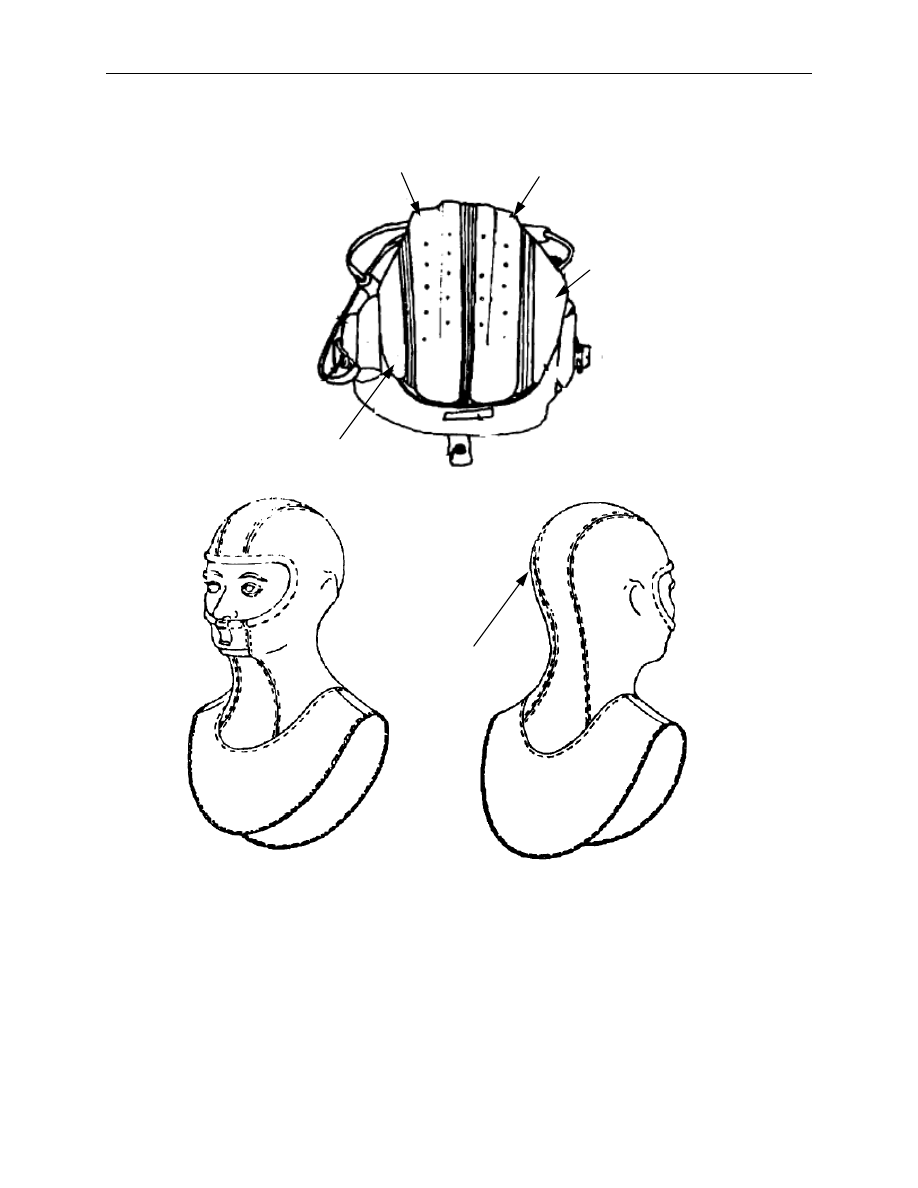

Figure 1. CVC Helmet  (Sheet 2 of 4).



9

9

4

4

20

 TM

10-8400-203-23&P

0033

0033-3





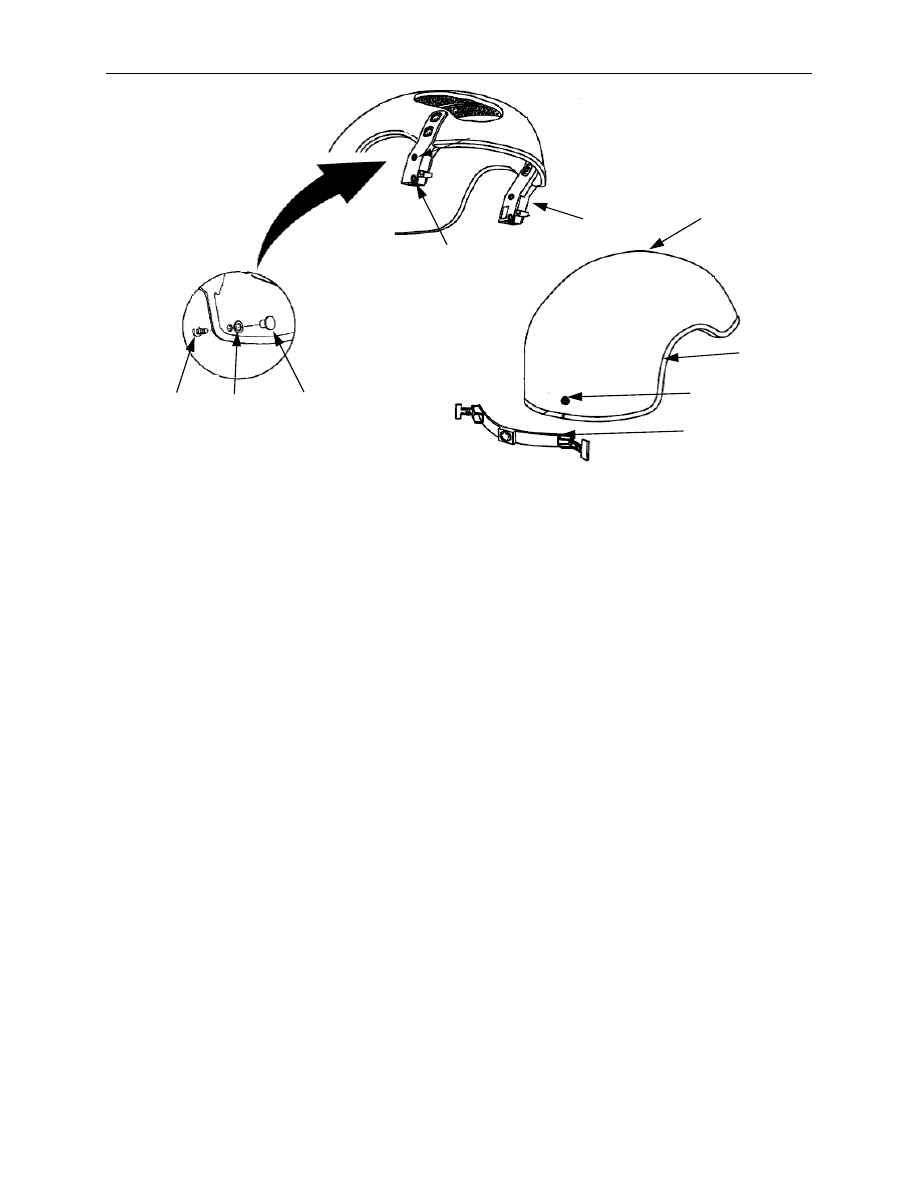

Figure 1. CVC Helmet  (Sheet 3 of 4).



26,
27

29

28

24

25

23

35

31

30

 TM

10-8400-203-23&P

0033

0033-4









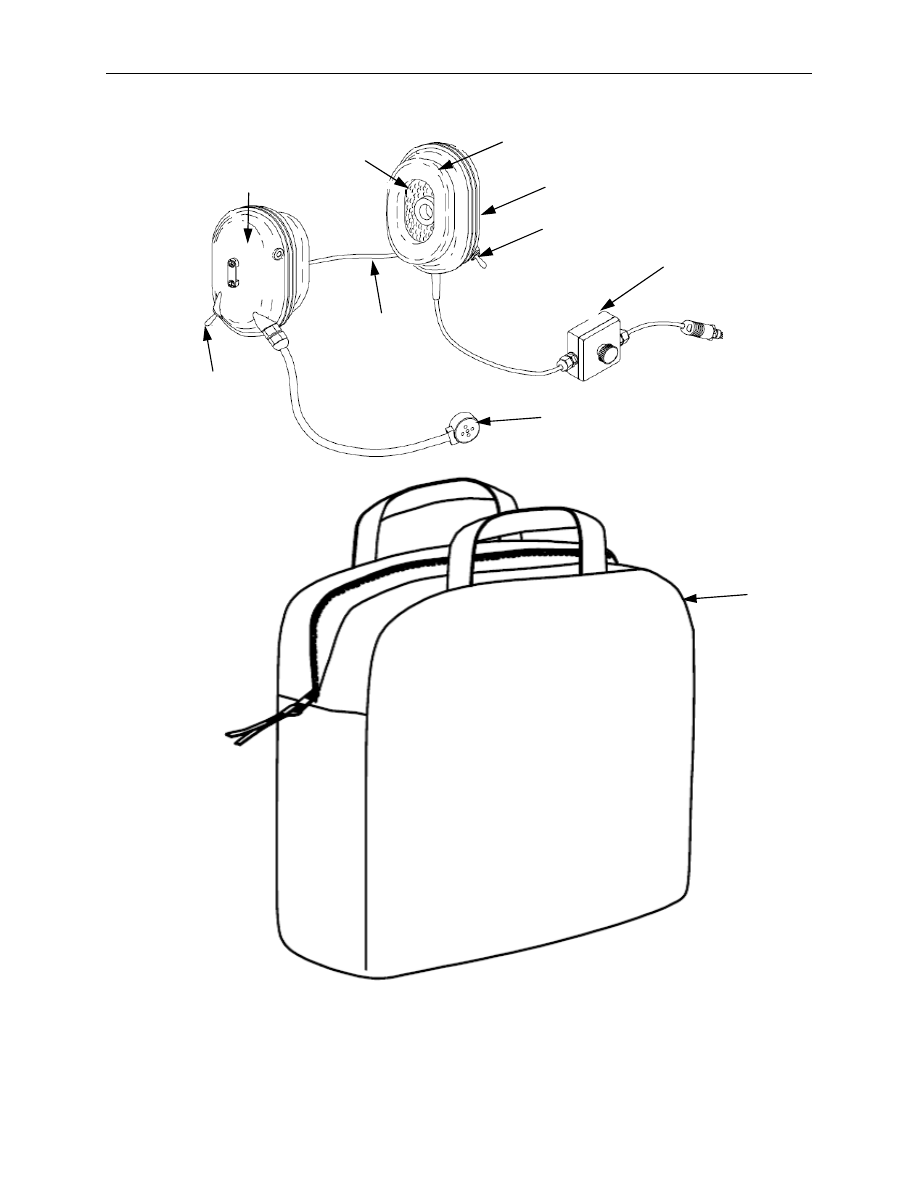

Figure 1. CVC Helmet  (Sheet 4 of 4).





54

46

46

51

52

47

49

48

53

56

 TM

10-8400-203-23&P

0033

0033-5



(1) (2)

(3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)


QTY













GROUP 10 CVC HELMET

FIG. 1 CVC HELMET




1







CVC

HELMET

















2 PAOZZ

8415-01-207-
1197



MIL-H-44117

.ATTACHMENT KIT, HELMET:
COMBAT VEHICLE CREWMAN’S,
TAB 1 EA., SCREW 1 EA., WASHER
1 EA., POST 1 EA., PAPER
IDENTIFICATION AND
INSTRUCTION LABEL 1 EA.

1















3 PAOZZ

8415-00-134-
9396

97427

8-2-602

.LINER, COMBAT VEHICLE
CREWMAN’S HELMET: W/O
COMMUNICATIONS SYSTEM, SIZE
SMALL

















4 PAOZZ

8415-00-134-
9397

97427

8-2-602

.LINER, COMBAT VEHICLE
CREWMAN’S HELMET: W/O
COMMUNICATIONS SYSTEM, SIZE
MEDIUM.

















5 PAOZZ

8415-00-134-
9398

97427

8-2-602

.LINER, COMBAT VEHICLE
CREWMAN’S HELMET: W/O
COMMUNICATIONS SYSTEM, SIZE
LARGE.

















6 PAOZZ

8415-00-163-
9040

97427 8-2-617

.PAD

SET, FITTING: COMBAT

VEHICLE CREWMAN’S HELMET,
CENTER, C/O LEFT SIDE AND
RIGHT SIDE FOR SMALL HELMET.

















7 PAOZZ

8415-00-163-
9041

97427 8-2-617

.PAD

SET, FITTING: COMBAT

VEHICLE CREWMAN’S HELMET,
SIDE, DO LEFT SIDE AND RIGHT
SIDE FOR SMALL HELMET.

















8 PAOZZ

8415-00-163-
9046

97427

8-2-617

.PAD, HELMET: FOR BROW, FOR
ALL SIZES.

















9 PAOZZ

8415-00-163-
9042

97427 8-2-617

.PAD

SET, FITTING: COMBAT

VEHICLE CREWMAN’S HELMET-
CENTER, C/O LEFT SIDE AND
RIGHT SIDE FOR MEDIUM
HELMET.

















10 PAOZZ

8415-00-163-
9043

97427 8-2-617

.PAD

SET, FITTING: COMBAT

VEHICLE CREWMAN’S HELMET,
SIDE, C/O LEFT SIDE AND RIGHT
SIDE FOR MEDIUM HELMET.

















 TM

10-8400-203-23&P

0033

0033-6

(1) (2)

(3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)


QTY

11 PAOZZ

8415-01-207-
1196

81349

MIL-H-4417

.ATACHMENT KIT, COMBAT
VEHICLE CREWMAN’S, STRIP 1
EA., ADHESIVE PACK 1 EA.,
PAPER IDENTIFICATION AND
INSTRUCTION LABEL 1 EA.

















12 PAOZZ

8415-00-163-
9044

97427

8-2-617

.PAD SET, FINING: COMBAT
VEHICLE CREWMAN’S HELMET,
CENTER, C/O LEFT SIDE AND
RIGHT SIDE FOR LARGE HELMET.

















13 PAOZZ

8415-00-163-
9045

97427 8-2-617

.PAD

SET, FITTING: COMBAT

VEHICLE CREWMAN’S HELMET,
SIDE, C/O LEFT SIDE AND RIGHT
SIDE FOR LARGE HELMET.

















14 PAOZZ

8415-00-163-
9052

97427

8-2-603

.STRAP ASSEMBLY, CHIN: W/O
PAD

















15 PAOZZ

8415-00-163-
9048

97427 8-2-611

.PAD,

CHIN STRAP: FOR ALL

SIZES

















16 PAOZZ

8470-01-259-
1693

97427

MIL-H-44117

.SHELL, SMALL AND MEDIUM,

















17 PAOZZ

8470-01-259-
1694

97427

MIL-H-44117

.SHELL, LARGE,

















19 PAOZZ

9390-00-710-
4355

19200

10515443

MOLDING, 36 IN. STRIP.

















20

8415-01-111-
1159

81349

MIL-H-44265

HOOD, COMBAT VEHICLE
CREWMEN’S

















21

8305-00-410-
8418





.ELASTIC CORD, OD-7, CLASS 2

















22

8305-00-406-
3496

 MIL-DTL-

43685C

.WEBBING, OG 106, TYPE II

















23

8470-01-389-
3815



MIL-H-44117

CVC SHELL, INCREASED
BALLISTIC (DH-132B) SIZE
SMALL/MEDIUM

















23

8470-01-389-
3821



MIL-H-44117

CVC SHELL, INCREASED
BALLISTIC (DH-132B) SIZE LARGE

















24

8470-01-467-
1815





FACEGUARD STRUT, RIGHT
HAND, LARGE

















24

8470-01-467-
1896





FACEGUARD STRUT, RIGHT
HAND, SMALL
