Руководство на ремонт топливного насоса дизелей Д50 при среднем и капитальном ремонтах тепловозов ТЭМ2 - часть 2

5 Ремонт

5.1 Корпус топливного насоса, рисунок Д.1

Черт. Д50.27.001Р

5.1.1 Корпус топливного насоса заменяется при наличии:

- трещин любого размера и расположения;

- повреждение более 2-х ниток резьбы М45х2-6Н;

- износов, превышающих допускаемые размеры.

5.1.2 Заусенцы в местах пересечений отверстий не допускаются.

5.1.3 После механической обработки корпус секции топливного насоса промывается на специальном моечном приспособлении под давлением с применением моющих средств в соответствии с «Анализом применения и методикой определения концентраций компонентов технических моющих средств, для очистки тягового подвижного состава, его узлов и деталей при капитальных ремонтах».

5.1.4 Отремонтированный корпус топливного насоса должен соответствовать требованиям рисунка Д. 1, а также пункта 4.10 настоящего Руководства.

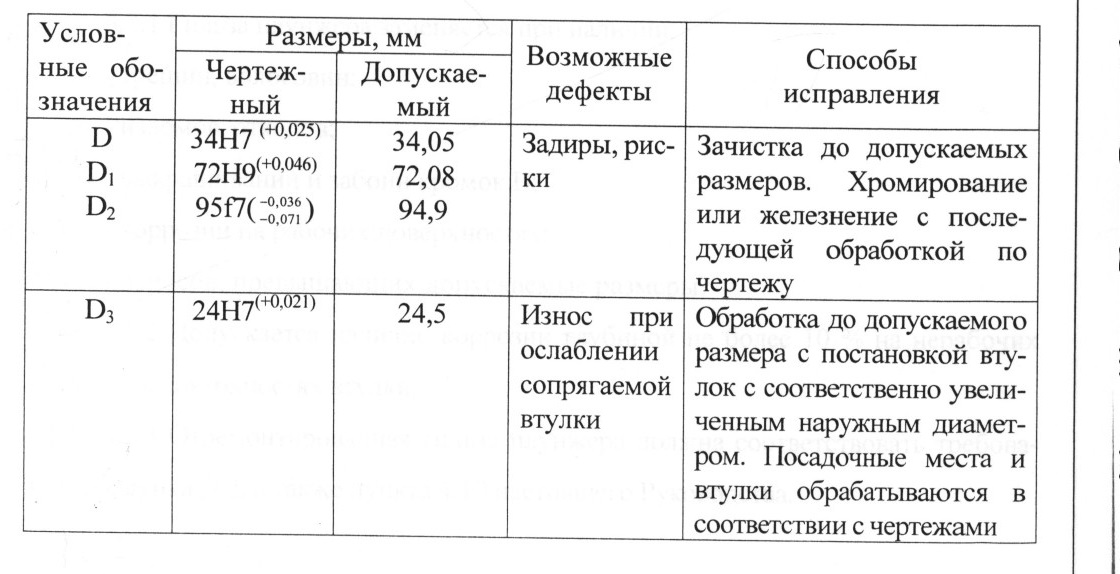

Таблица 5.1 Возможные дефекты корпуса топливного насоса и способы их
исправления
