Электровозы ЧС4т. Описание схем и устранение неисправностей - часть 1

ВВЕДЕНИЕ

В последнее время на электровозы серии ЧС4Т стало устанавливаться много дополнительной

электроаппаратуры, поэтому назрела необходимость в редактировании старых изданий по устранению неисправностей в свете новых требований и с учётом изменения в конструкции локомотива.

Настоящий справочникразработан на основе материалов по устранению неисправностей ТЧ Киров, рекомендаций машинистов-инструкторов и опытныхмашинистов.

Справочник составлен как пособие с целью использования его во время работы и для применения в различных рабочих и нестандартных ситуациях, а так же для устранения неисправностей в электрических цепях, т.к. на все неисправности датърекомендации практически невозможно.

В начале каждой темы идёт описание схемы, затем приводится принципиальная схема узла и далее виды неисправностей, их причины и способы устранения.

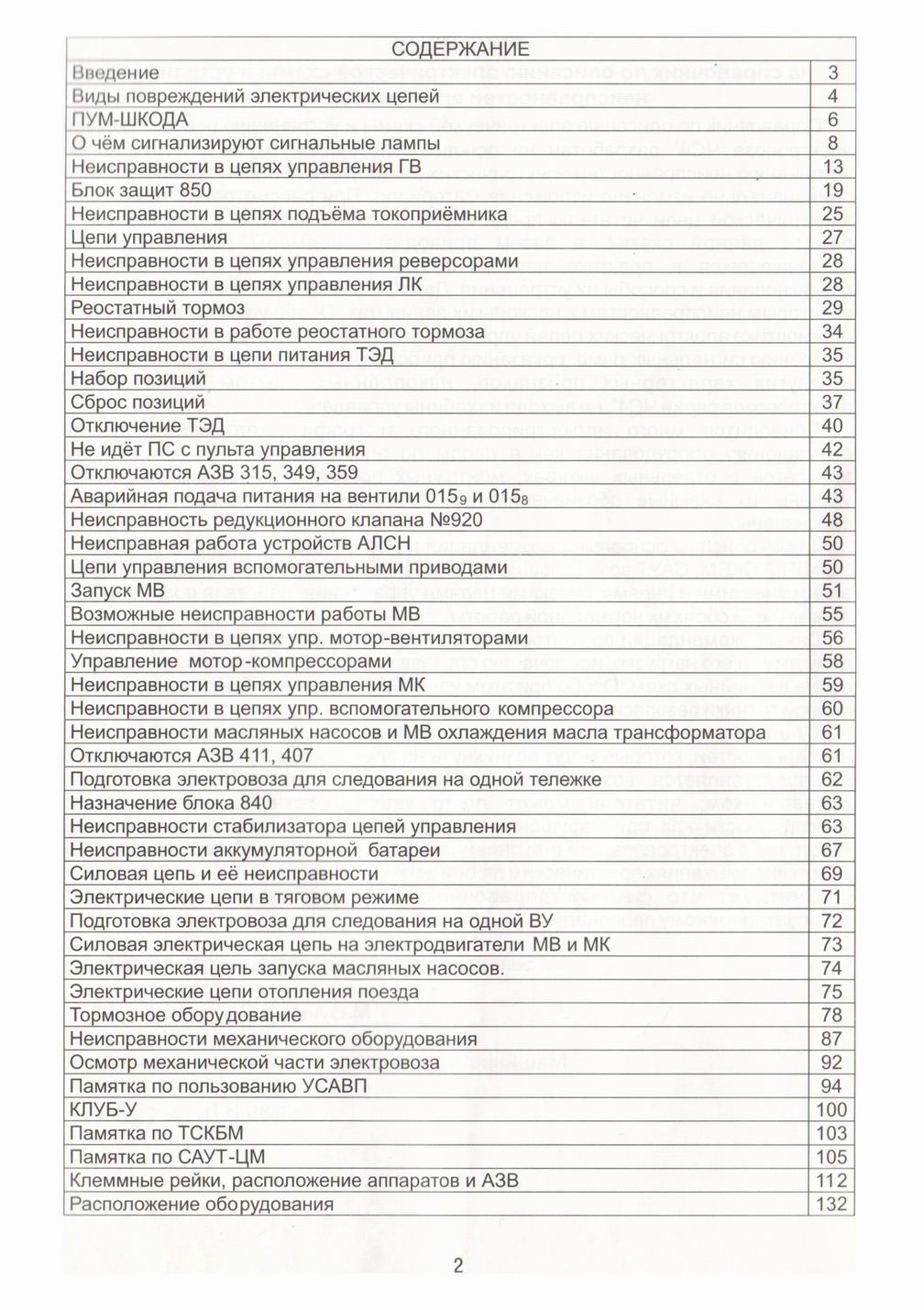

В конце сборника приведены расположение оборудования важнейших узлов и агрегатов в шкафах электровоза, таблицы проводов и предохранителей, АЗВ.

При устранении неисправностей не забывайте правил техники безопасности - всегда помните, что она написана кровью, и пренебрегать ей не стоит.

Сборник полезен как начинающим помощникам и машинистам, так и высококлассным, для периодической проработки и закрепления знаний. Позволяет командноинструкторскому составу обучать и контролировать знания у локомотивных бригад.

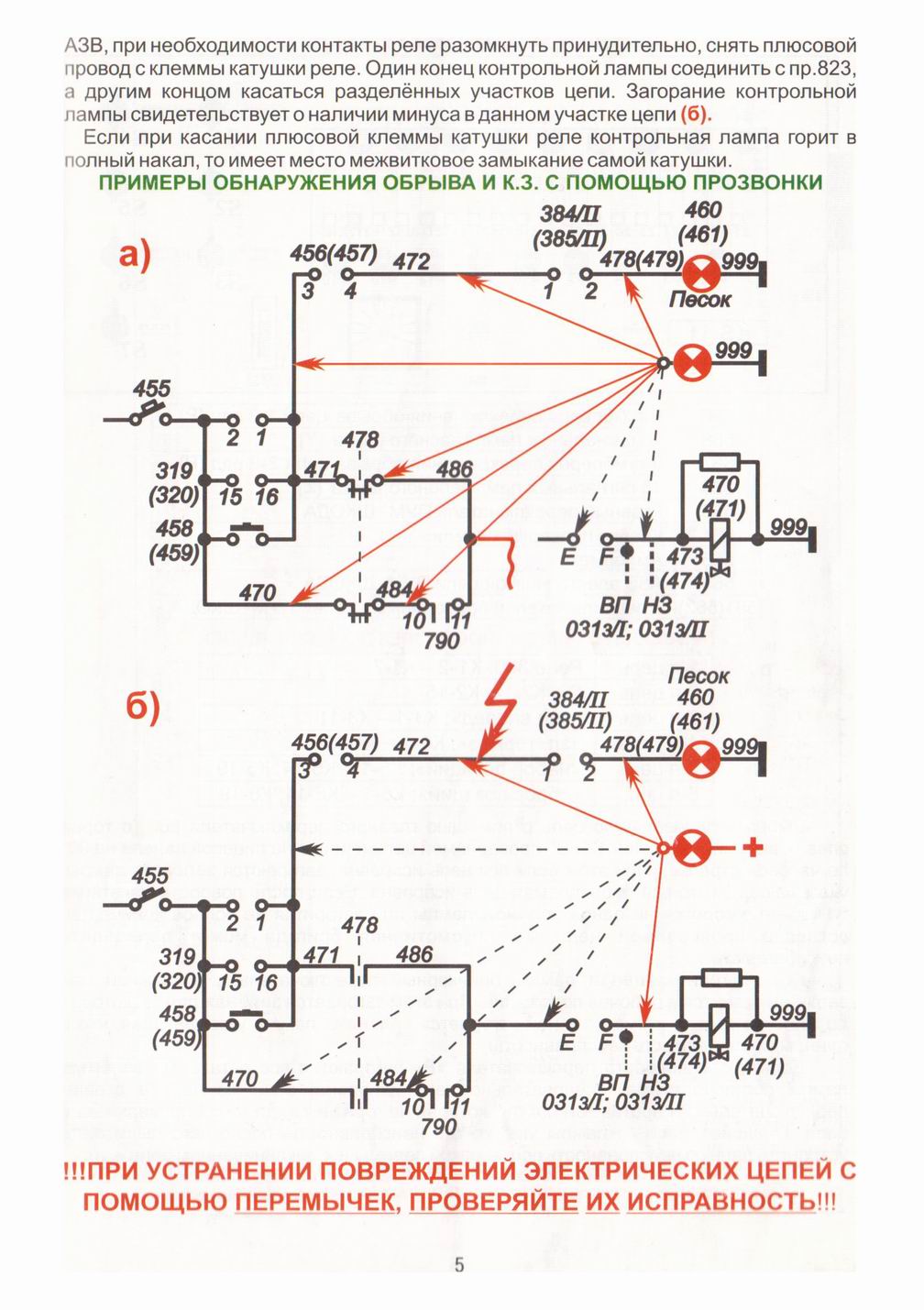

!!!ПРИ УСТРАНЕНИИ ПОВРЕЖДЕНИЙ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ С ПОМОЩЬЮ ПЕРЕМЫЧЕК. ПРОВЕРЯЙТЕ ИХ ИСПРАВНОСТЬ!

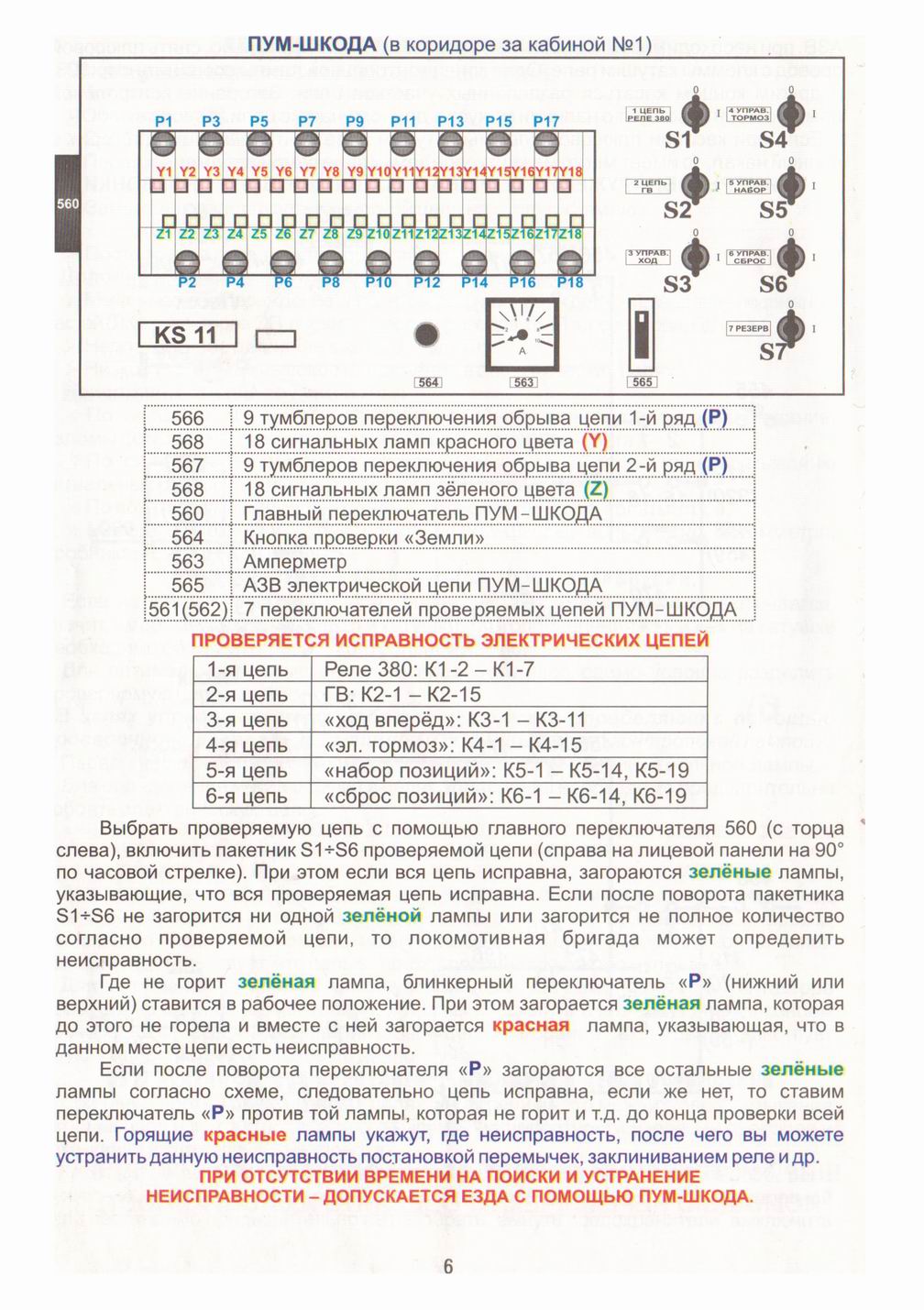

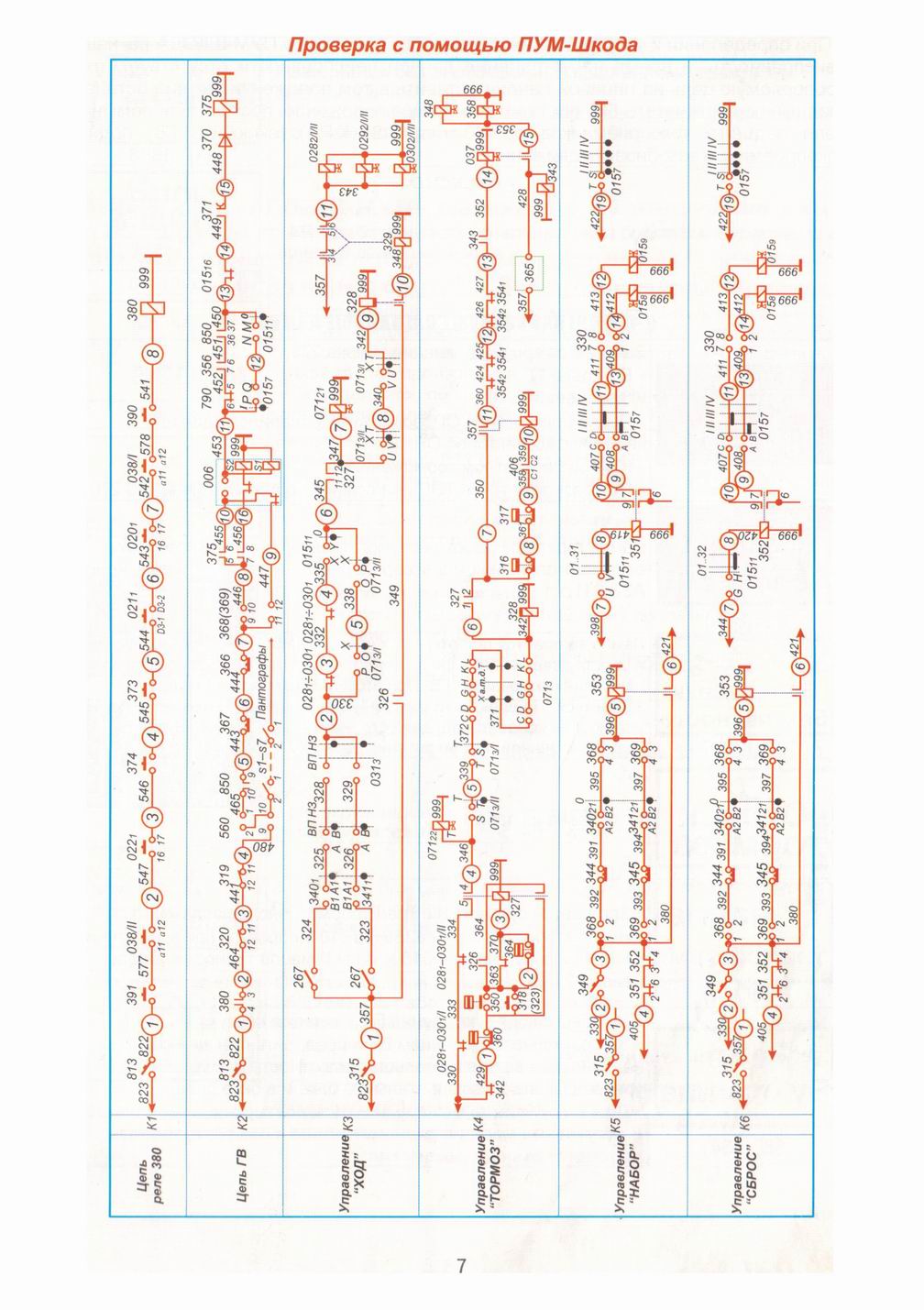

Проверка с помощью ПУМ-Шкода

ЗАНИМАЙТЕСЬ САМООБРАЗОВАНИЕМ. ГРАМОТНАЯ И ВЫСОКОКВАЛИФИЦИРОВАННАЯ БРИГАДА - ЗАЛОГ РАБОТЫ БЕЗ БРАКОВ.

ДЛЯ ОПЕРАТИВНОГО УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ УПРАВЛЕНИЯ ЛОКОМОТИВА НЕОБХОДИМО ЗНАТЬ ПОСЛЕДОВОТЕЛЬНОСТЬ СРАБАТЫВАНИЯ ЭЛЕКТРОАППАРАТОВ, ИХ РАСПОЛОЖЕНИЕ, А ТАКЖЕ РАСПОЛОЖЕНИЕ КЛЕММНЫХ РЕЕК И МОНТАЖНЫХ ПРОВОДОВ.

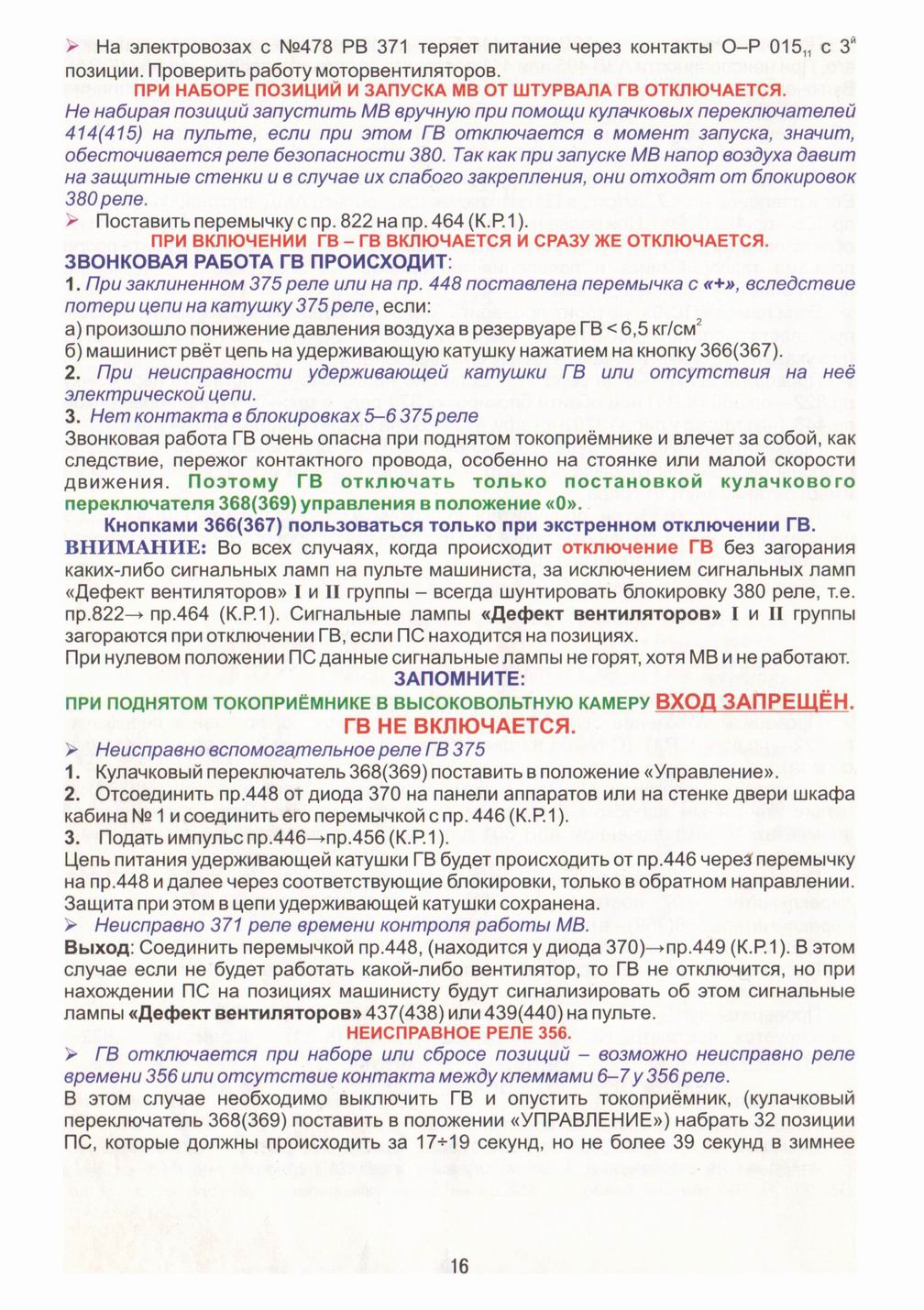

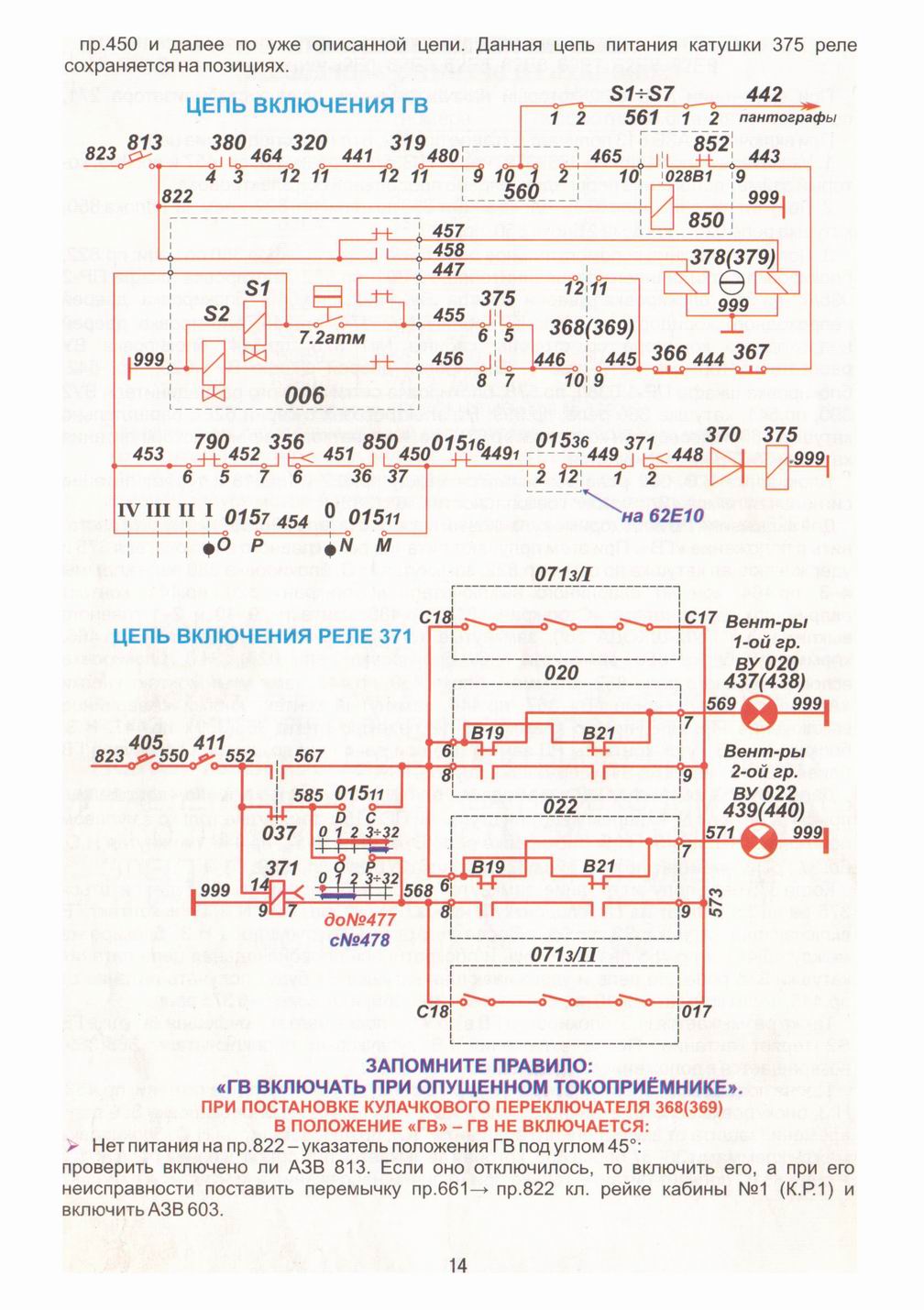

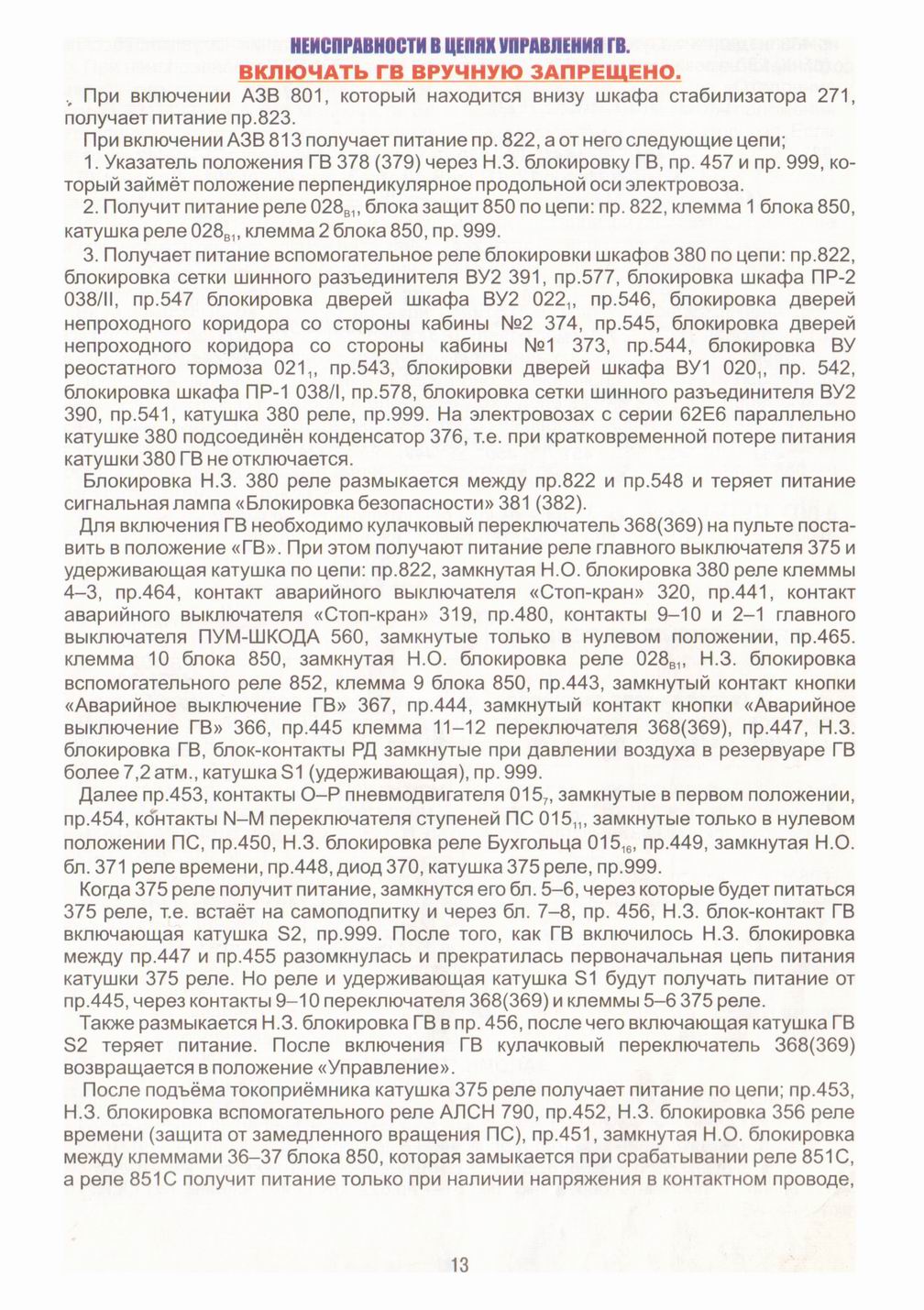

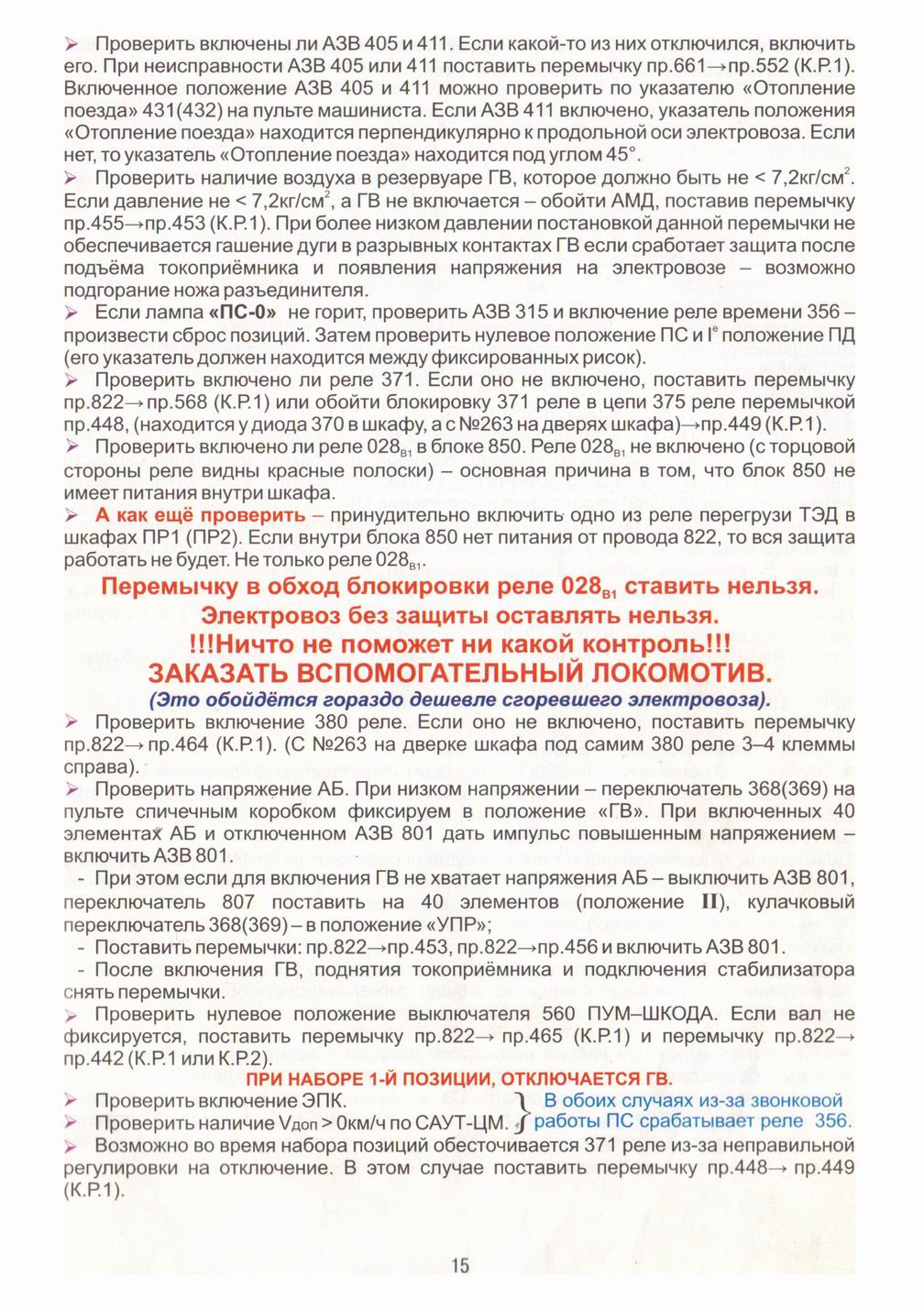

Неисправности в цепях управления ГВ
