Реле электромагнитные РМ. Технические условия (ТУ 3457-186-07503247-99) - часть 1
Реле электромагнитное РМ-1000

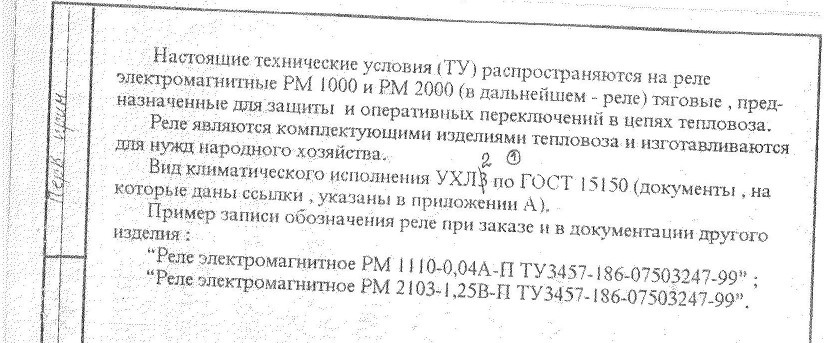

Общие сведения
Реле электромагнитные типа РМ-1000 предназначены для защиты и оперативных переключений; являются комплектующими изделиями тепловоза.
Структура условного обозначения
РМ-1110 Х3 А:
РМ - реле электромагнитное;
1 - номер серии;
1 - количество замыкающих контактов;
1 - количество размыкающих контактов;
0 - конструктивное исполнение;
Х3 - климатическое исполнение (У, УХЛ, Т) и категория
размещения (3) по ГОСТ 15150-69 и ГОСТ 15543.1- 89;
А - номинальный ток рабочей катушки.

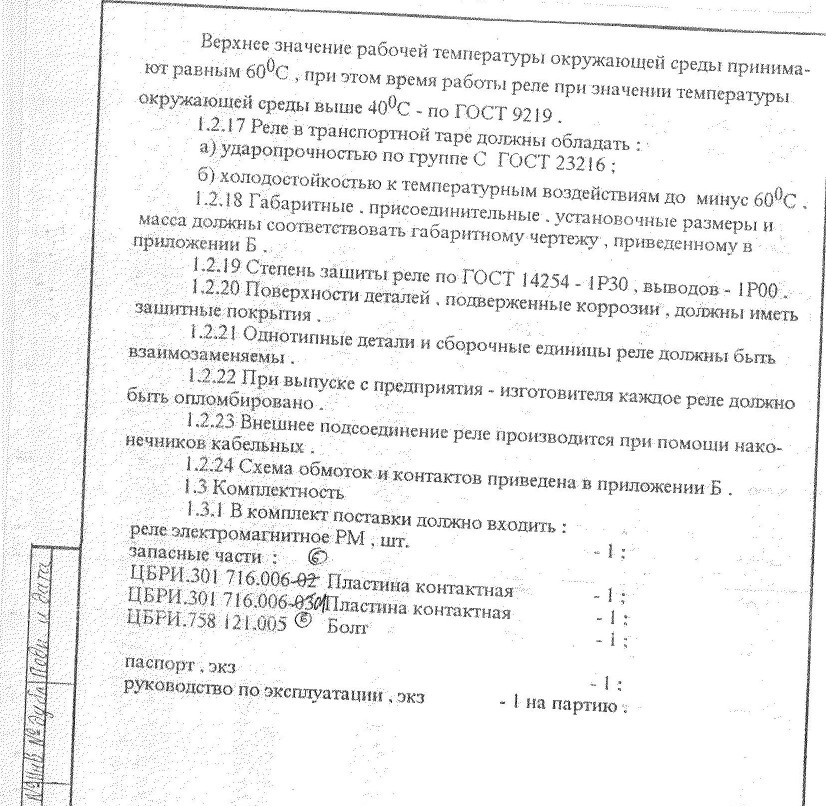

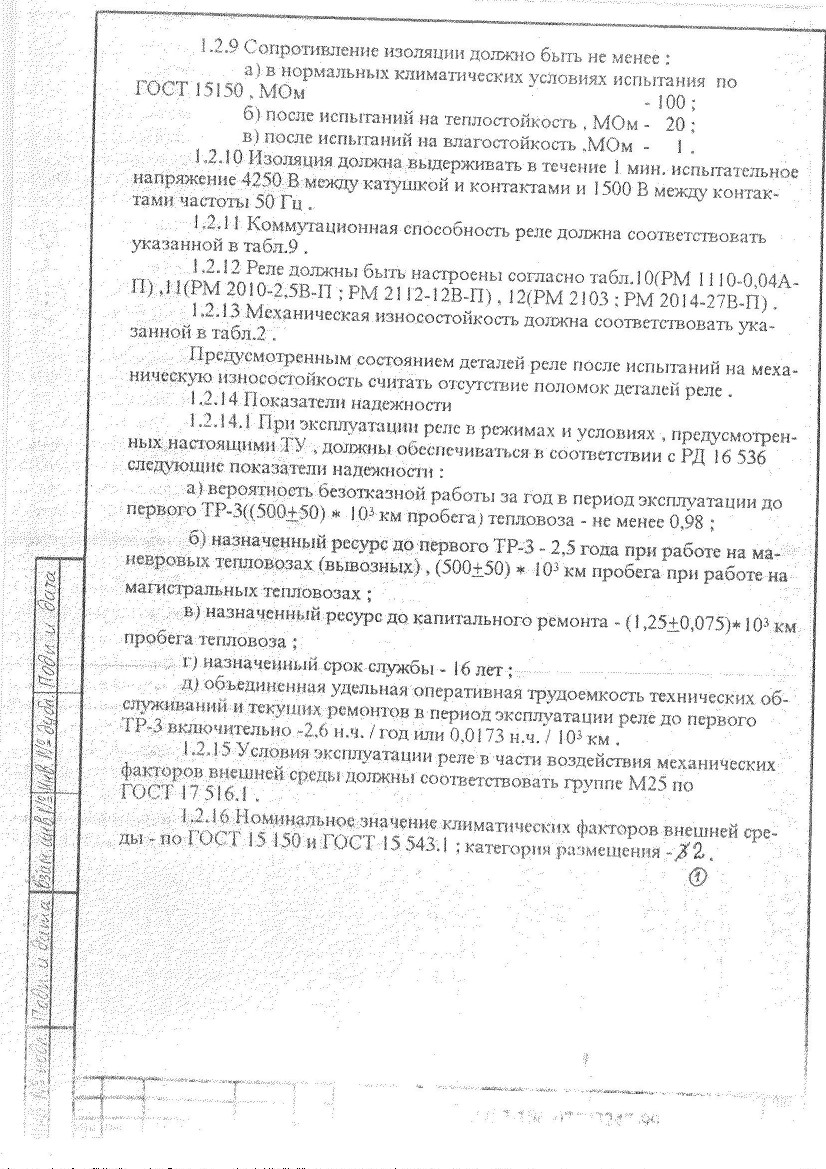

Условия эксплуатации
Температура окружающего воздуха до 60°С; условия эксплуатации в части
воздействия факторов внешней среды должны соответствовать группе М25
ГОСТ 17516.1- 90.
Степень защиты реле IР30, выводов - IР00 по ГОСТ 14254- 80.

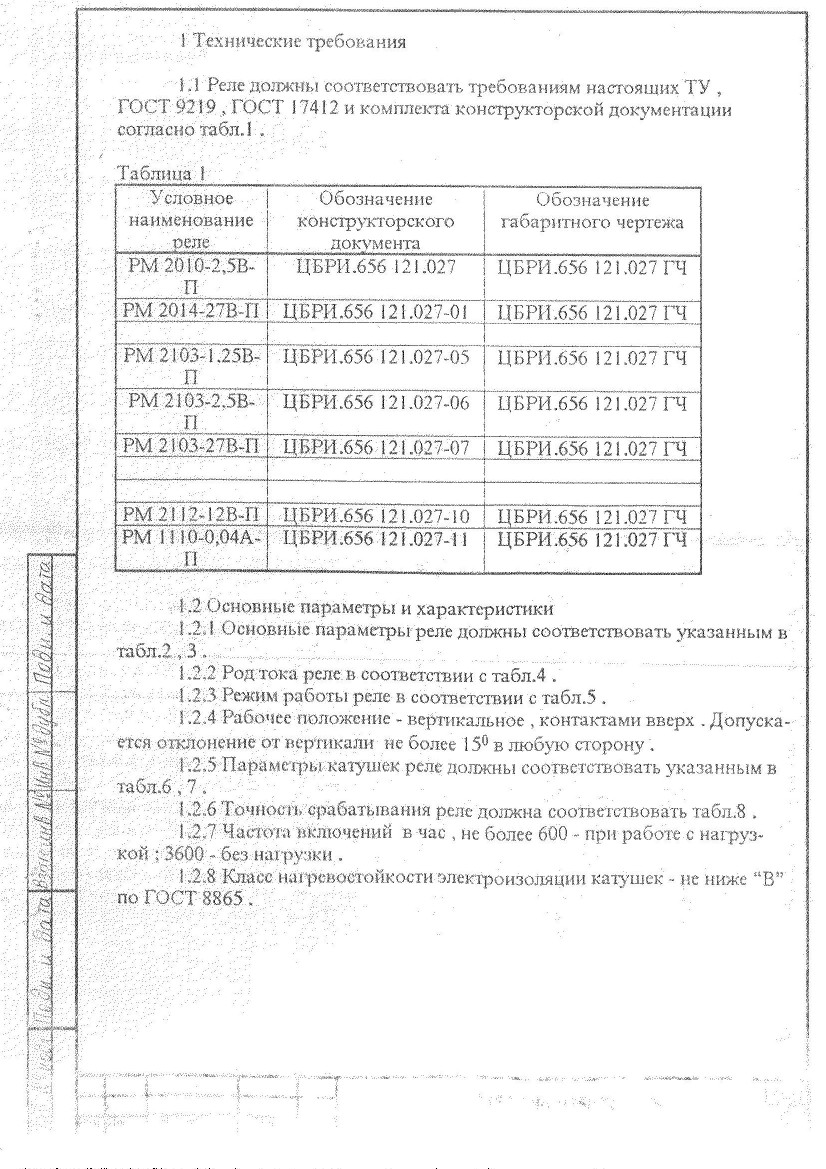

Рабочее положение вертикальное, контактами вверх, допускается отклонение
от вертикали не более 15°.

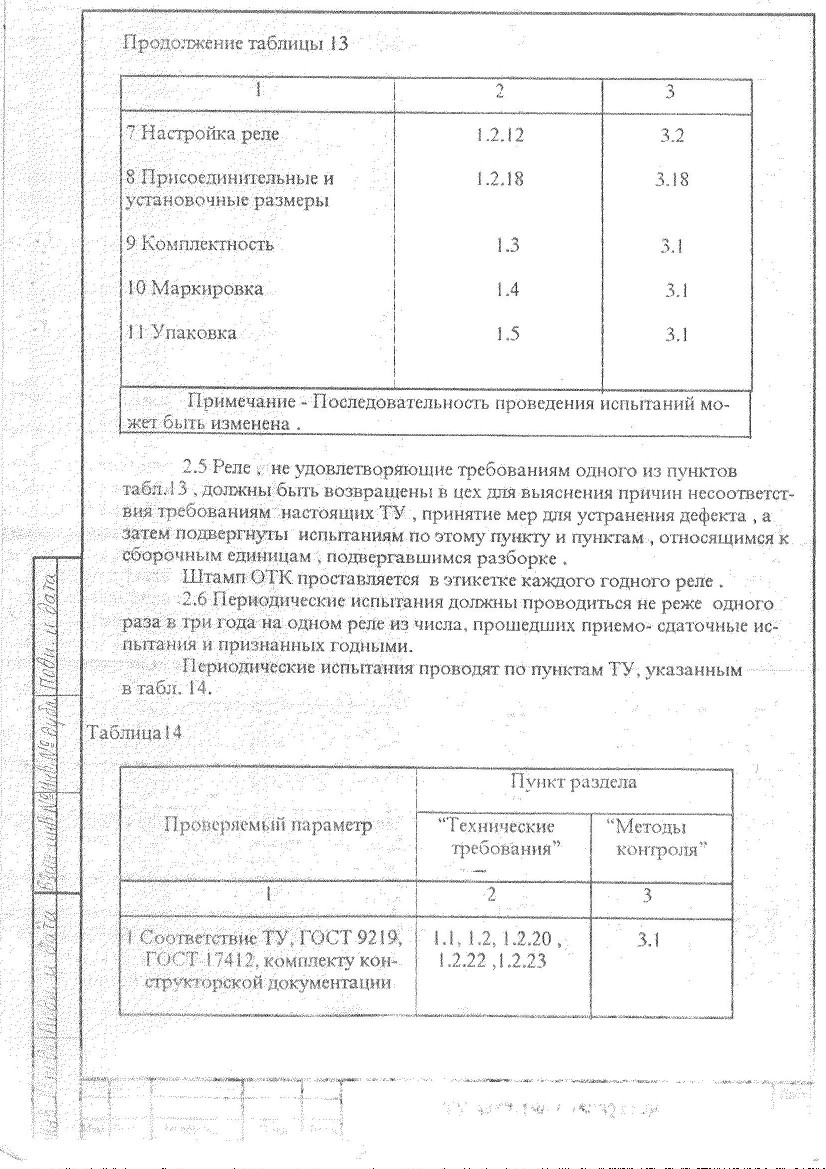

Реле отвечают требованиям ТУ 16-523.608 - 81, по технике безопасности -
ГОСТ 9219-95. ТУ 16-523.608-81

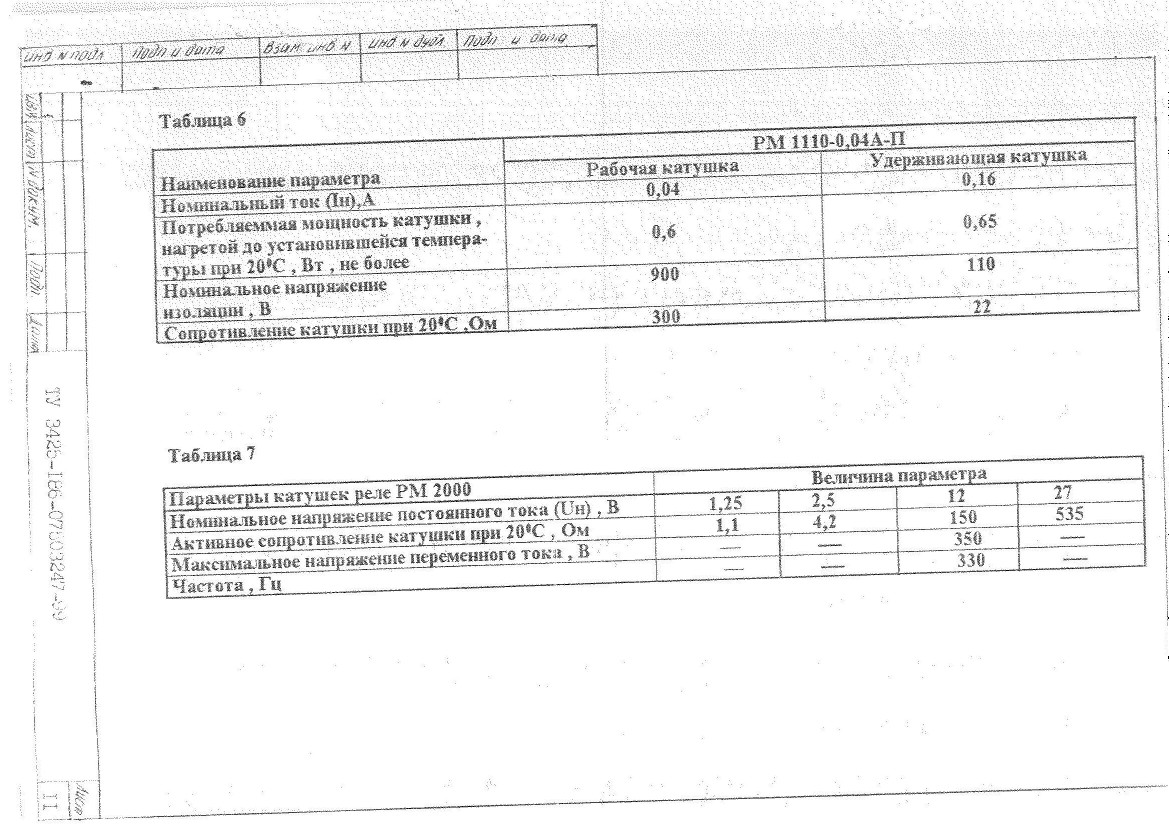

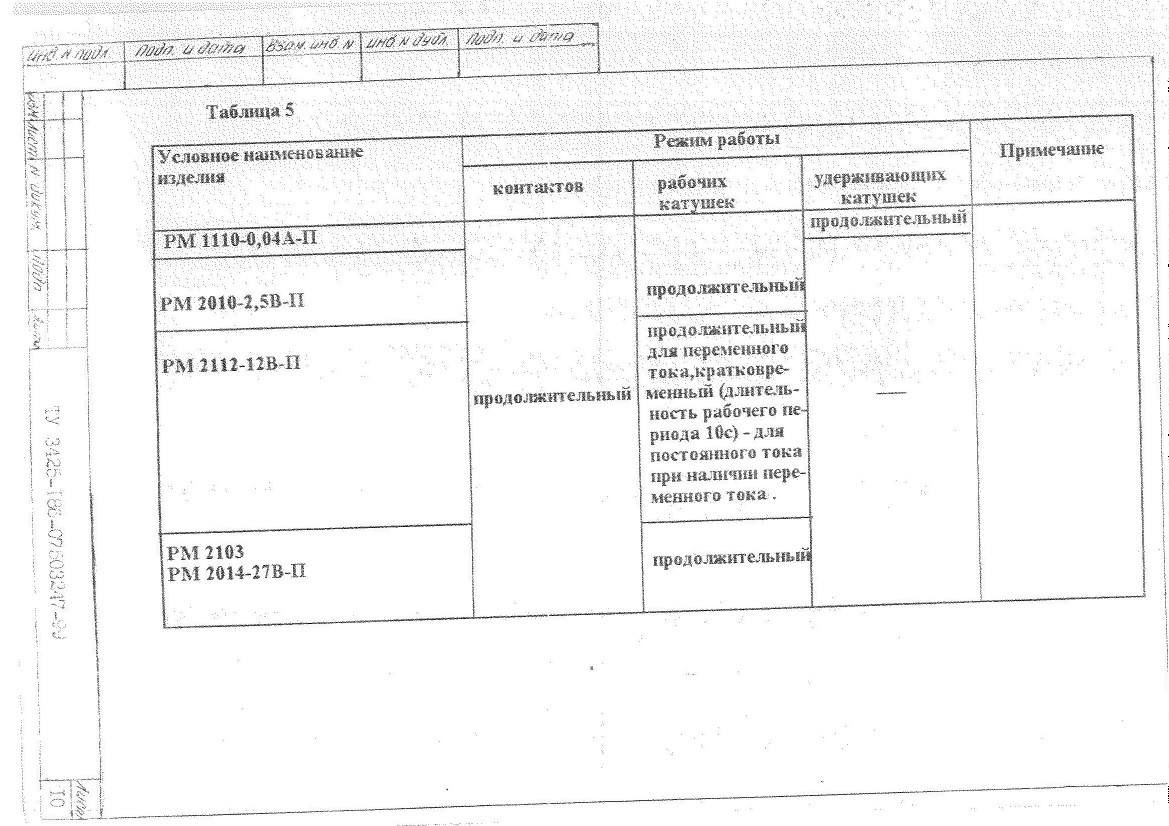

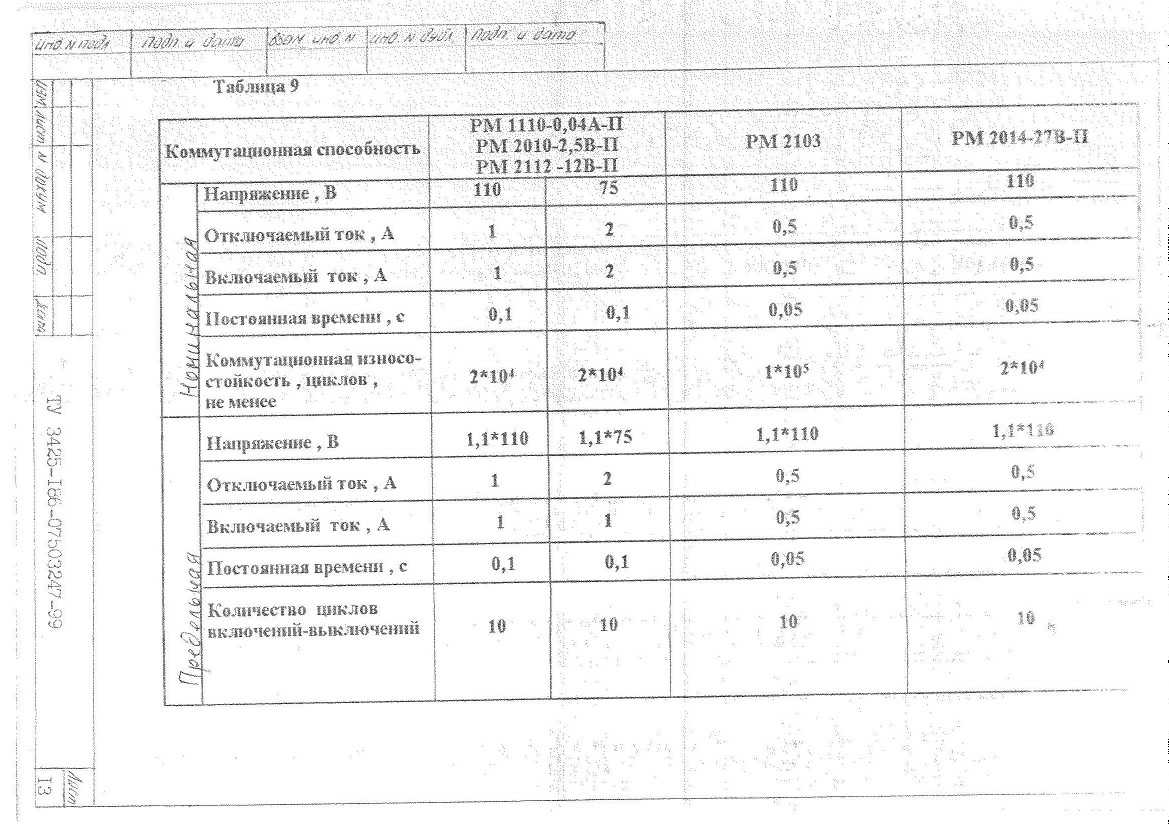

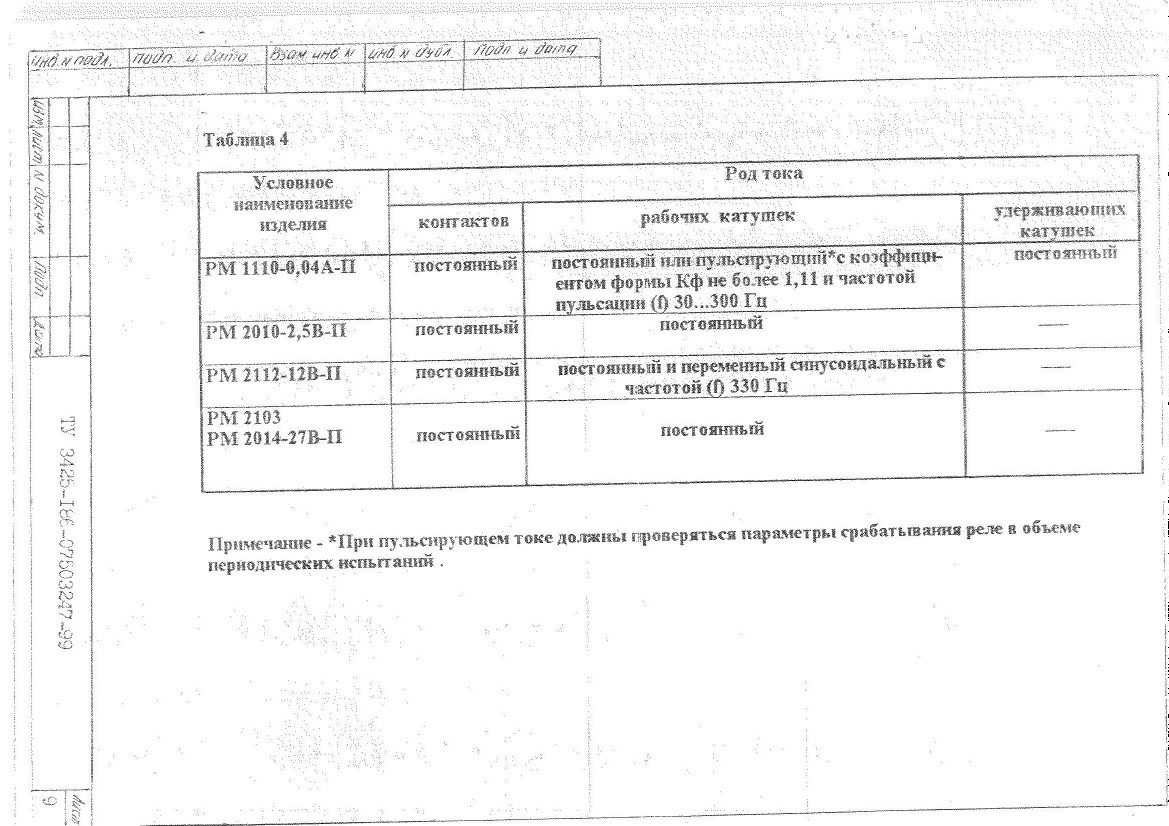

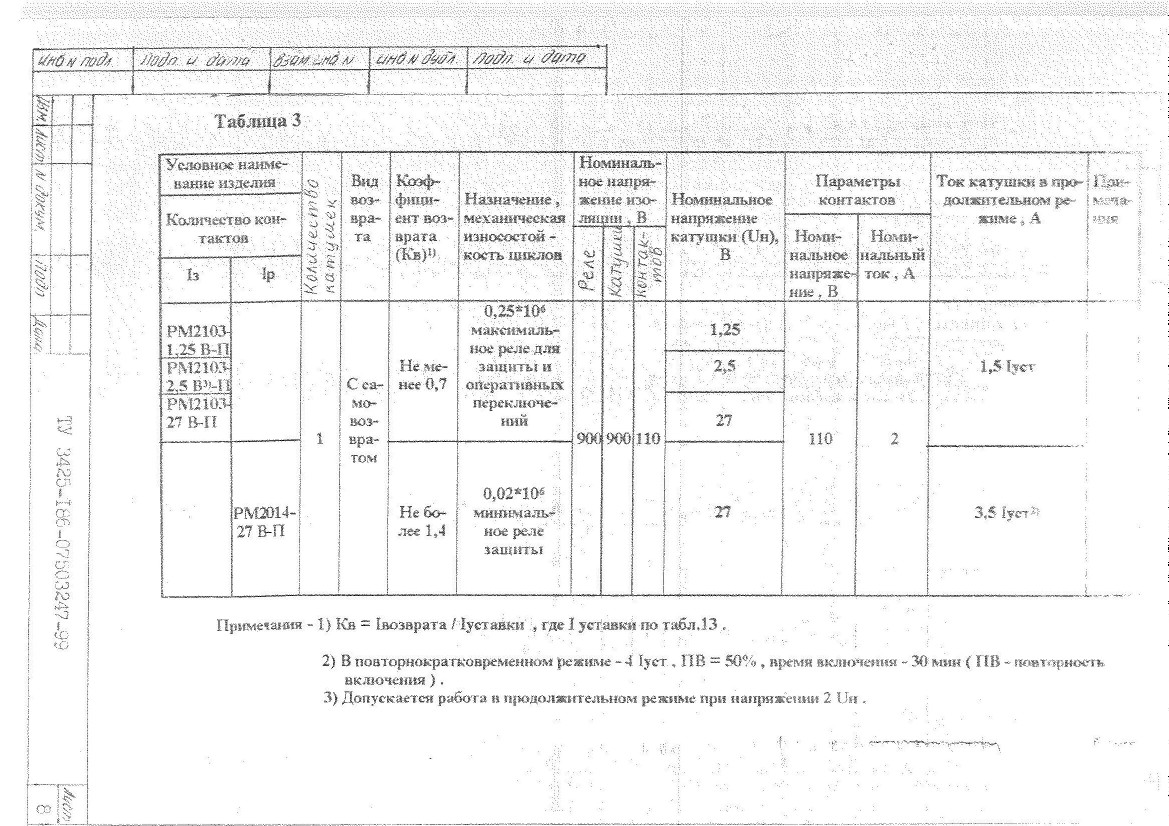

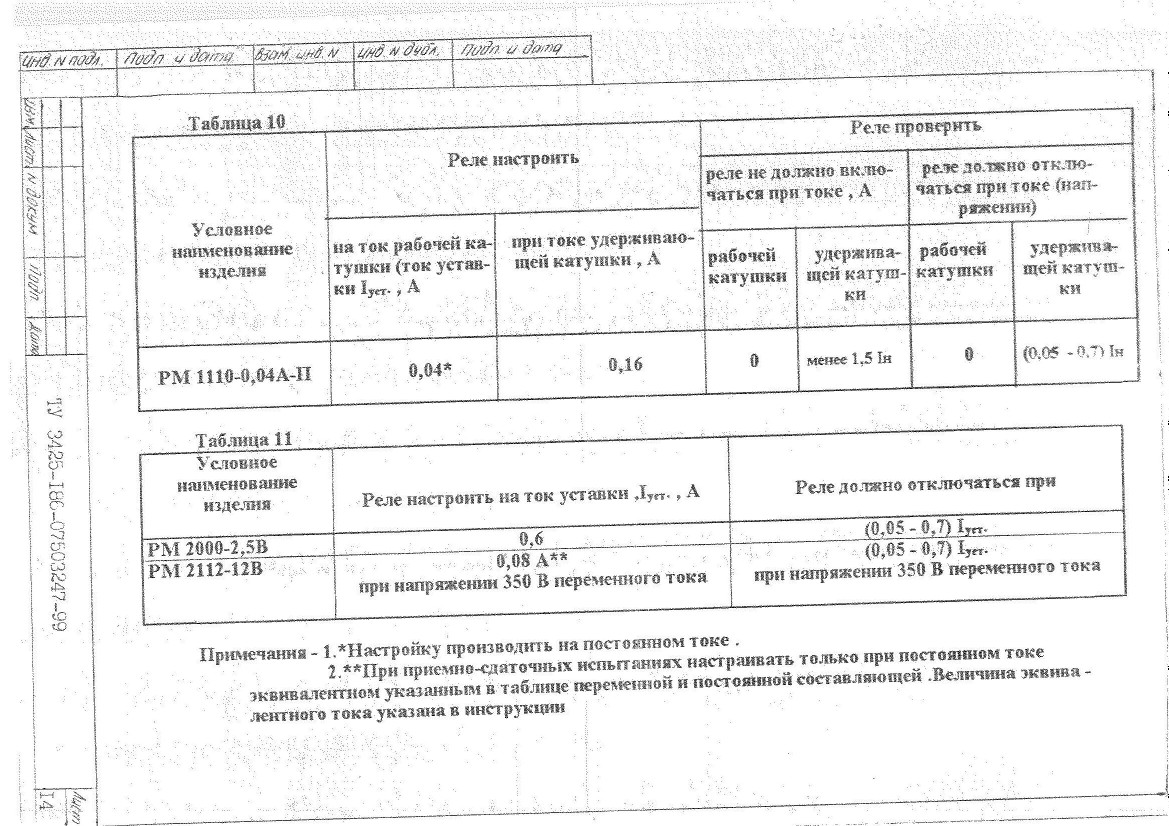

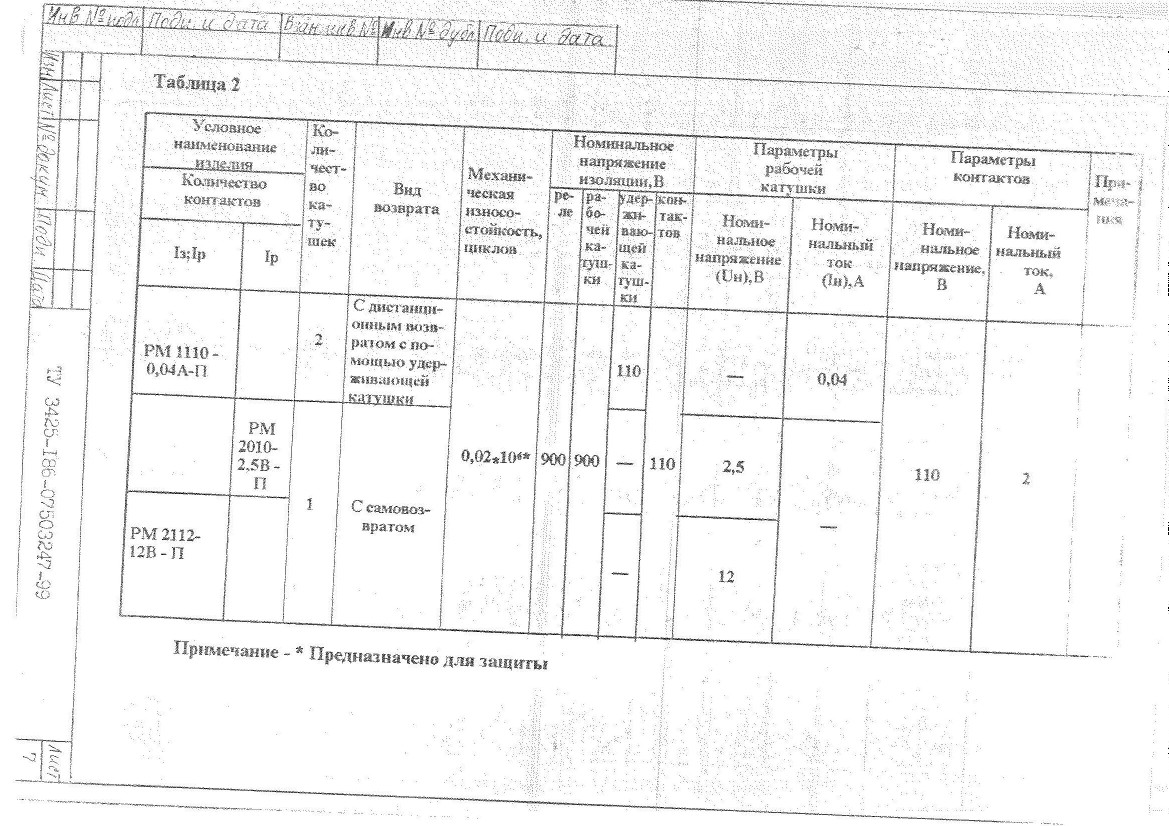

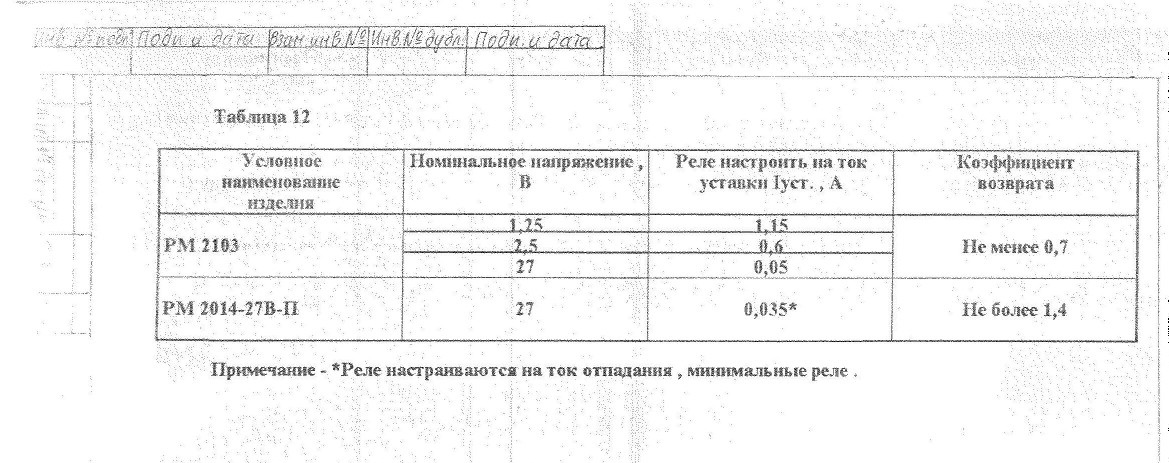

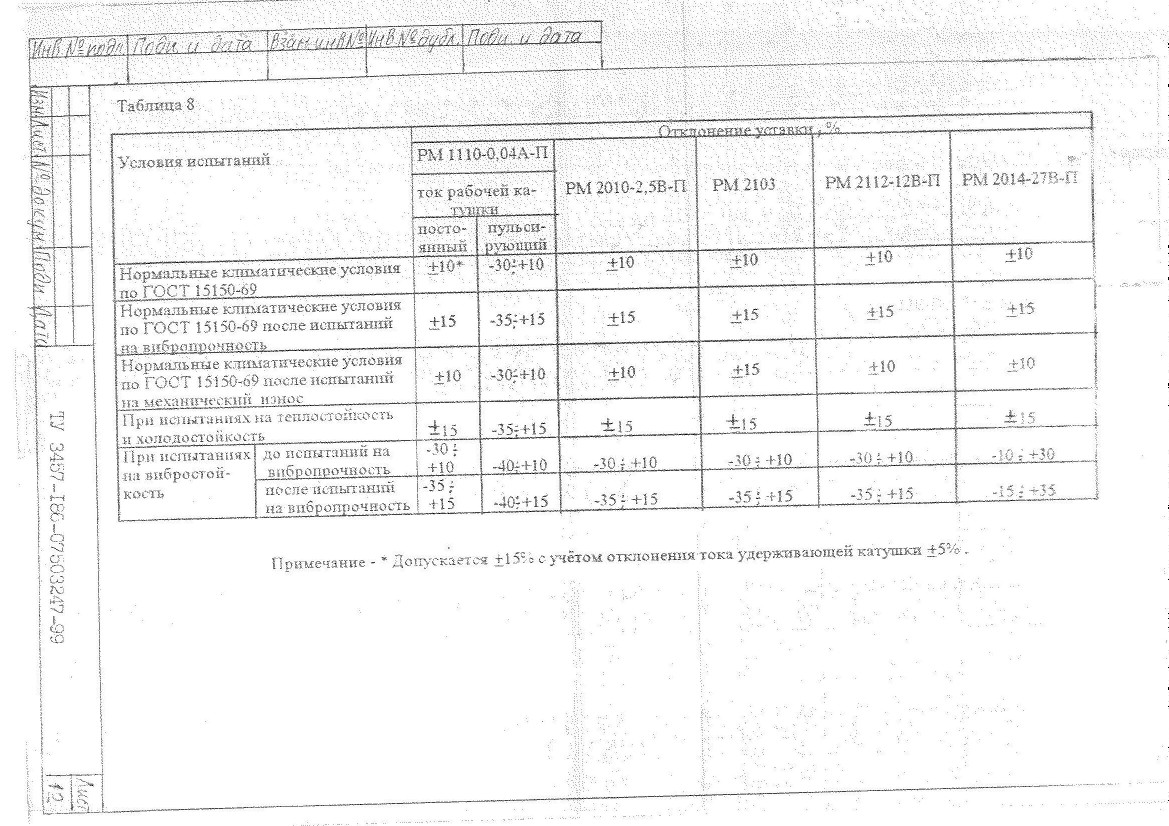

Технические характеристики
Номинальное напряжение контактов, В - 110 Номинальный ток контактов, А -
2 Масса, кг - 1,6

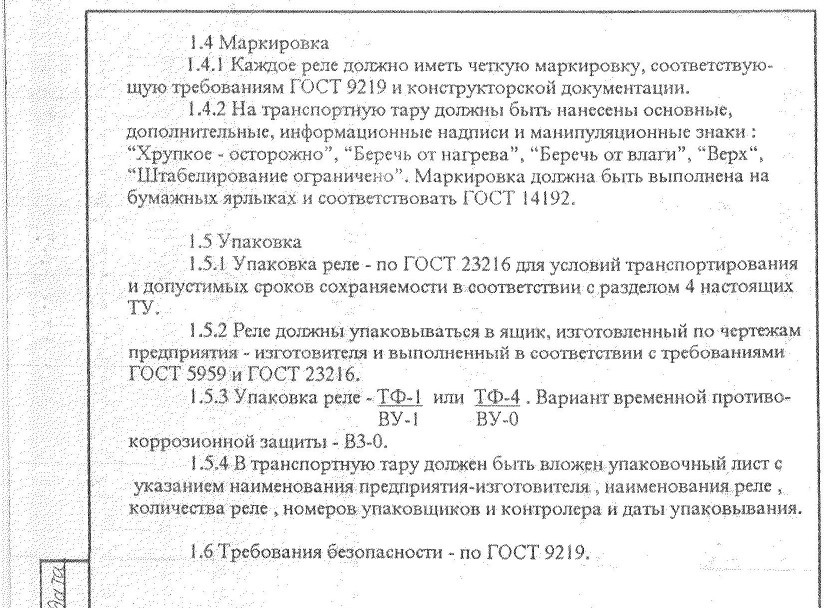

Гарантийный срок по ГОСТ 9219-95, но не более 2,5 лет со дня отгрузки с
предприятия-изготовителя.
Конструкция и принцип действия
Реле типа РМ-1000 состоит из электромагнита и блока контактов,
установленных на основании, состоящем из колодки и пластины. Реле
закрыто кожухом. Электромагнит состоит из ярма, плоского якоря,
сердечника, удерживающей и рабочей катушек.
Рабочий ход якоря регулируется винтом.
