Монтаж систем пожарной сигнализации. ГБОУ школа 641 имени Есенина г. Москва, Волгорадский проспект, д.66. к.5 - часть 1

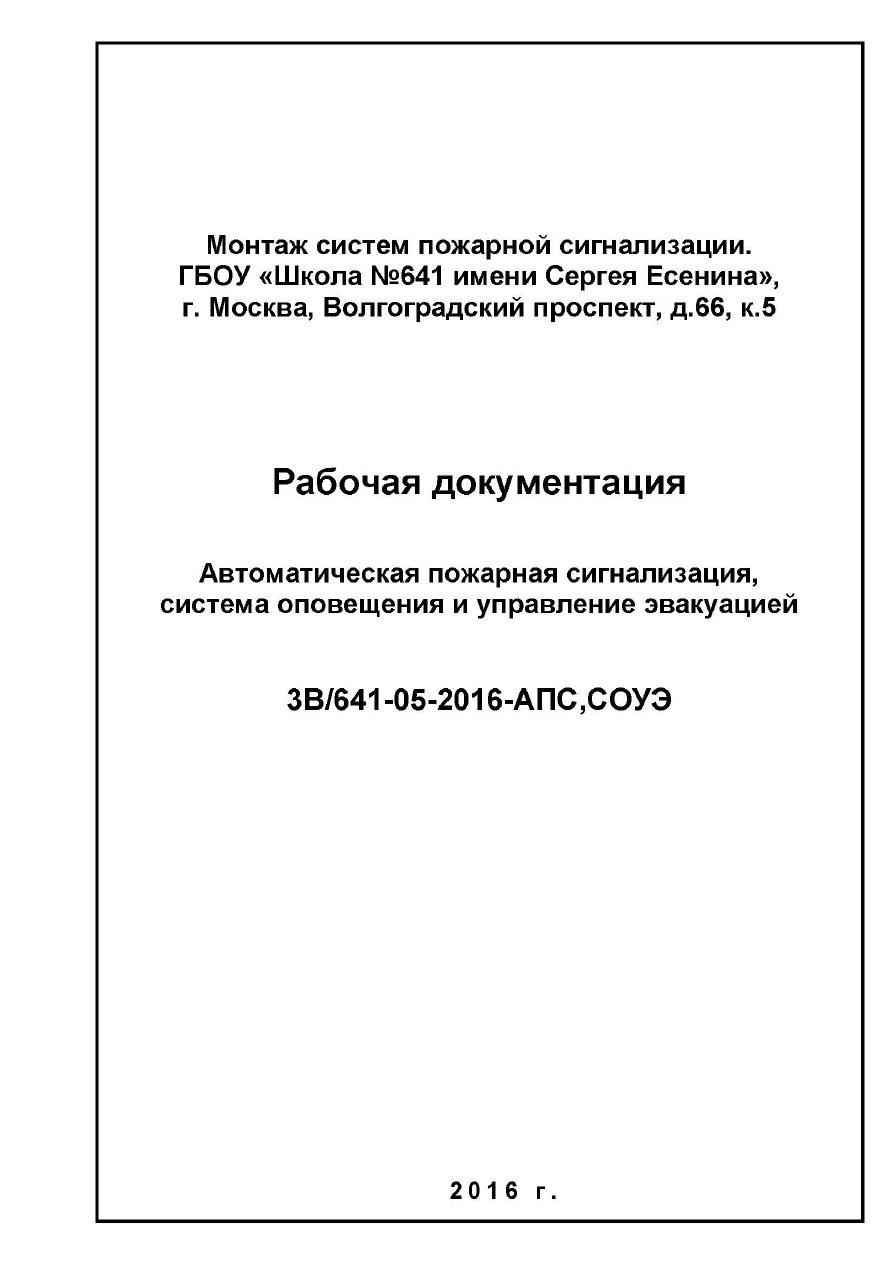

Монтаж систем пожарной сигнализации. ГБОУ «Школа
№641 имени Сергея Есенина», г. Москва, Волгоградский проспект, д.66, к.5
Рабочая документация
Автоматическая пожарная сигнализация, система оповещения и управление
эвакуацией
ЗВ/641 -05-2016-АПС,СОУЭ
№ раздела Наименование раздела
1 Общая часть.
2 Характеристики объекта.
3 Основные технические решения.
4 Электропитание.
5 Заземление.
6 Мероприятия по охране труда и технике безопасности.
1. Общая часть
Проект комплекса технических средств пожарной безопасности разработан в
соответствии со следующими нормативными документами:
2. Характеристики объекта.
Оборудованию комплексами технических средств пожарной сигнализации
подлежит здание ГБОУ «Школа №641 имени Сергея Есенина», по адресу: г.
Москва, Волгоградский проспект, д.66, к.5. В соответствии с нормативными
документами здание подлежит оснащению автоматической адресной пожарной
сигнализацией, системой оповещения о пожаре 4-го типа.
В здании имеются бытовые, административные помещения, помещения
технологического оборудования, учебные классы. Чердачные помещения в
зданиях отсутствуют. В помещениях здания на перекрытиях по всей длине
расположены поперечные балки по высоте не превышающие 0,4м. Все
существующие проводки выполнены открытым способом по перекрытиям и
стенам в кабель-каналах и гофрированных трубах. Все помещения здания
отапливаемые.
Существующие системы АПС на объектах присутствуют.
Согласно СНиП 21-01-97 степень огнестойкости здания II.
Класс функциональной пожарной опасности Ф 4.1.
Класс конструктивной пожарной опасности С0.
Класс пожара А1 (горение твёрдых веществ, как сопровождающееся тлением,
так и не сопровождающееся тлением) по ГОСТ 27331.
Эвакуация производится через эвакуационные выходы согласно планам
эвакуации.
На посту охраны школы организовано место оператора систем безопасности и
располагается основное контрольно-управляющее оборудование комплекса
систем безопасности.
Для защиты людей от воздействия опасных факторов пожара в здании
предусматриваются: содержание эвакуационных путей в надлежащем состоянии
(пути эвакуации свободы от мебели, оборудования и пр.); устройство
систем обнаружения пожара, оповещения людей о пожаре; наличие первичных
средств пожаротушения. Все помещения здания используются исключительно в
служебных целях, постоянное или временное проживание в здании школы не
предусмотрено.
3. Основные технические решения.
3.1 Автоматическая пожарная сигнализация.
Задачи системы автоматической пожарной сигнализации:
- обнаружение признаков пожара в защищаемых помещениях и передача
тревожного сообщения на пульт контроля и управления и на дублирующие
устройства;
- инициация начала работы системы оповещения о пожаре и управления
эвакуацией.
Защищаемые помещения оборудуются адресной системой автоматической
пожарной сигнализации на базе отечественного оборудования ЗАО «НВП
«Болид» с применением элементов интегрированной системы «Орион».
Система полностью автономна и может легко встраиваться в любую систему
автоматической сигнализации. Все события, произошедшие в системе,
автоматически сохраняются в журнале событий, это позволяет в дальнейшем
производить подробный анализ действий оператора, аппаратуры,
технического состояния приемно-контрольного оборудования.
Система может пребывать в четырёх основных состояниях:
• «Норма» Состояние характеризуется нормальным функционированием
оборудования, при отсутствии обнаружения в защищаемых помещениях
признаков пожара или ситуации предшествующей пожару. В этом состоянии
система не формирует никаких извещений или управляющих сигналов.
• «Неисправность» Состояние наступает в следующих случаях: получение ПКУ
сигнала о неисправности одного или нескольких приборов или извещателей
системы; несоответствие программы приборов реальным параметрам зон и
разделов сигнализации; несоответствие питающего напряжения приборов
допустимому диапазону; обрыв адресной линии; короткое замыкание адресной
линии; обрыв интерфейсной линии RS-485;короткое замыкание интерфейсной
линии RS-485.
• «Внимание» Состояние наступает при обнаружении системой признаков
ситуации, которая может предшествовать началу пожара - уровень
задымлённости, установленный как соответствующий состоянию «внимание».
При наступлении состояния «внимание» система производит следующие
действия: активирует звуковой и световой сигнал на пульте управления и
приемно-контрольном приборе, расположенных на посту охраны, с указанием
раздела, вызвавшего тревожное состояние.
• «Пожар» Состояние наступает при обнаружении системой признаков пожара
- высокого уровня задымлённости от дымовых пожарных извещателей, а также
при активации ручных пожарных извещателей. При наступлении состояния
«пожар» система производит следующие действия: активирует звуковой и
световой сигнал на пульте управления и приемноконтрольном приборе,
расположенных в помещении диспетчерской, с указанием раздела, вызвавшего
тревожное состояние; включает реле управления звуковым оповещателем в
помещении диспетчерской.
В соответствии с назначением защищаемых помещений и видов пожарной
нагрузки к применению выбраны следующие типы пожарных извещателей:
извещатель пожарный дымовой, ДИП-34А-01-02;
извещатель пожарный тепловой, С2000-ИП-02-02;
извещатель пожарный ручной, ИПР 513-3АМ;
извещатель пожарный линейный ИПДЛ-52М.
Количество пожарных извещателей в помещениях определено в зависимости
от технических характеристик извещателя, размеров помещения, высоты
перекрытий и архитектурных особенностей помещения, с учётом требований
разделов 13.3.3 (а,б,в) СП 5.13130.2009. Ориентировочные места
расположения извещателей указаны на плане помещений графической части
проекта. Точное расположение и способ монтажа извещателей, прокладки
линий сигнализации определяется в ходе монтажа с учётом требований СП
5.13130.2009,
РД 78.145-93 и технической документации завода изготовителя.
Размещение точечных дымовых и тепловых пожарных извещателей производится
с учетом воздушных потоков в защищаемых помещениях. Извещатели должны
быть ориентированы таким образом, чтобы индикаторы были направлены в
сторону двери, ведущей к выходу из помещения.
Извещатели не устанавливаются в помещениях:
с мокрыми процессами (душевые, санузлы, охлаждаемые камеры, помещения
мойки);
венткамер, насосных водоснабжения, бойлерных, и других помещений
инженерного оборудования здания, в которых отсутствуют горючие
материалы;
лестничных клеток.
У выходов из здания, вдоль эвакуационных путей в коридорах и вестибюлях
устанавливаются ручные пожарные извещатели.
Проектируемое оборудование пожарной сигнализации позволяет отобразить
информацию о месте сработавшего извещателя на жидкокристаллическом
индикаторе (дисплее) пульта контроля и управления «С2000М». Пульт
«С2000М» предназначен для работы в составе системы охранно-пожарной
сигнализации для контроля состояния и сбора информации с приборов,
ведения протокола возникающих в системе событий, индикации тревог,
управления взятием на охрану, снятием с охраны, управления системными
релейными выходами. Приборы и пульт «С2000М» объединяются в систему
через интерфейс RS-485.
Шлейфы проектируемой пожарной сигнализации выполняются самостоятельным
кабелем с подключением начала и конца шлейфа к соответствующим клеммам
«С2000-КДЛ». В ответ на запрос от пульта контроля и управления (ПКУ)
«С2000М», через прибор приёмно-контрольный «С2000-КДЛ» извещатели выдают
сигнал «Пожар», «Внимание» или «Норма».
На посту охраны размещается следующее оборудование:

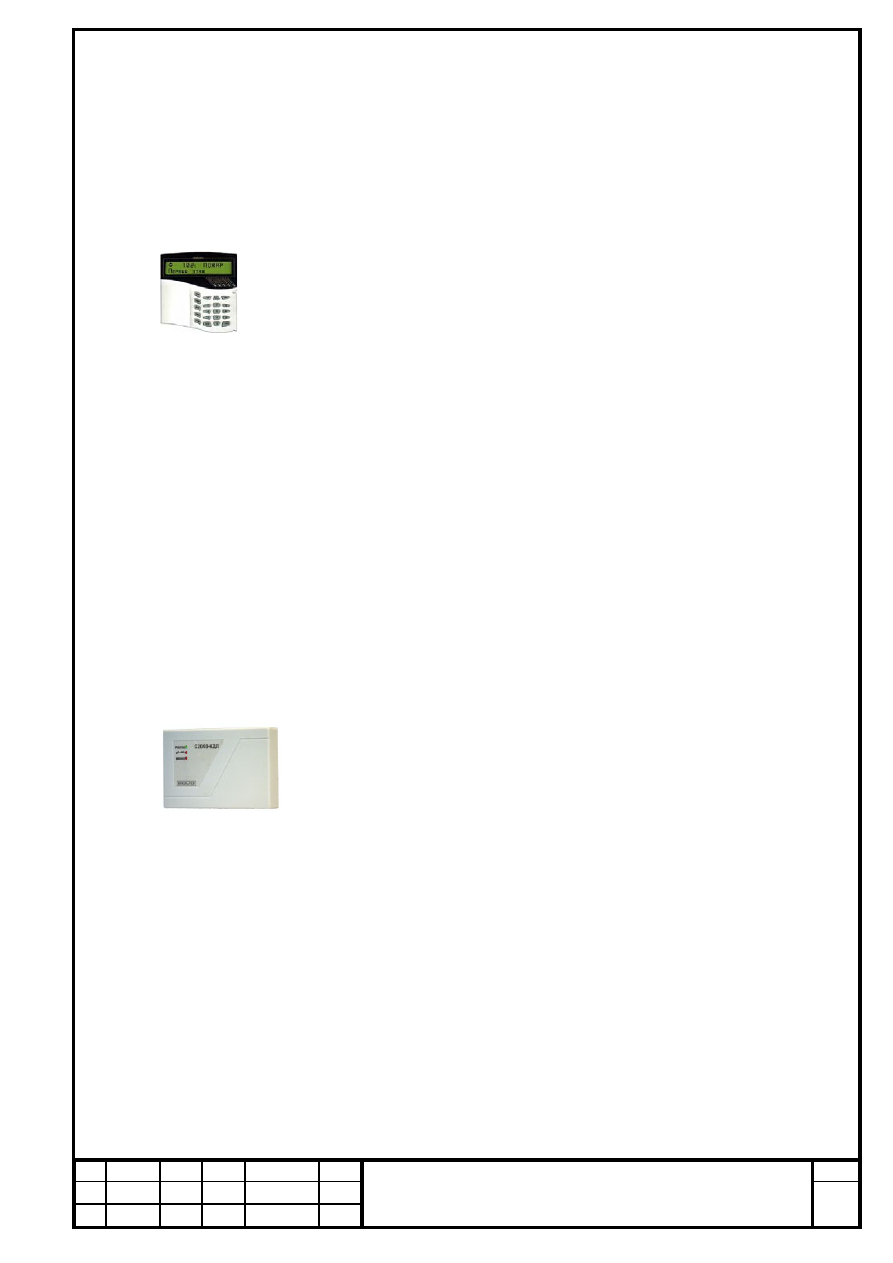

- пульт контроля и управления «С2000М»;
- приборы приёмно-контрольные «С2000-КДЛ»;

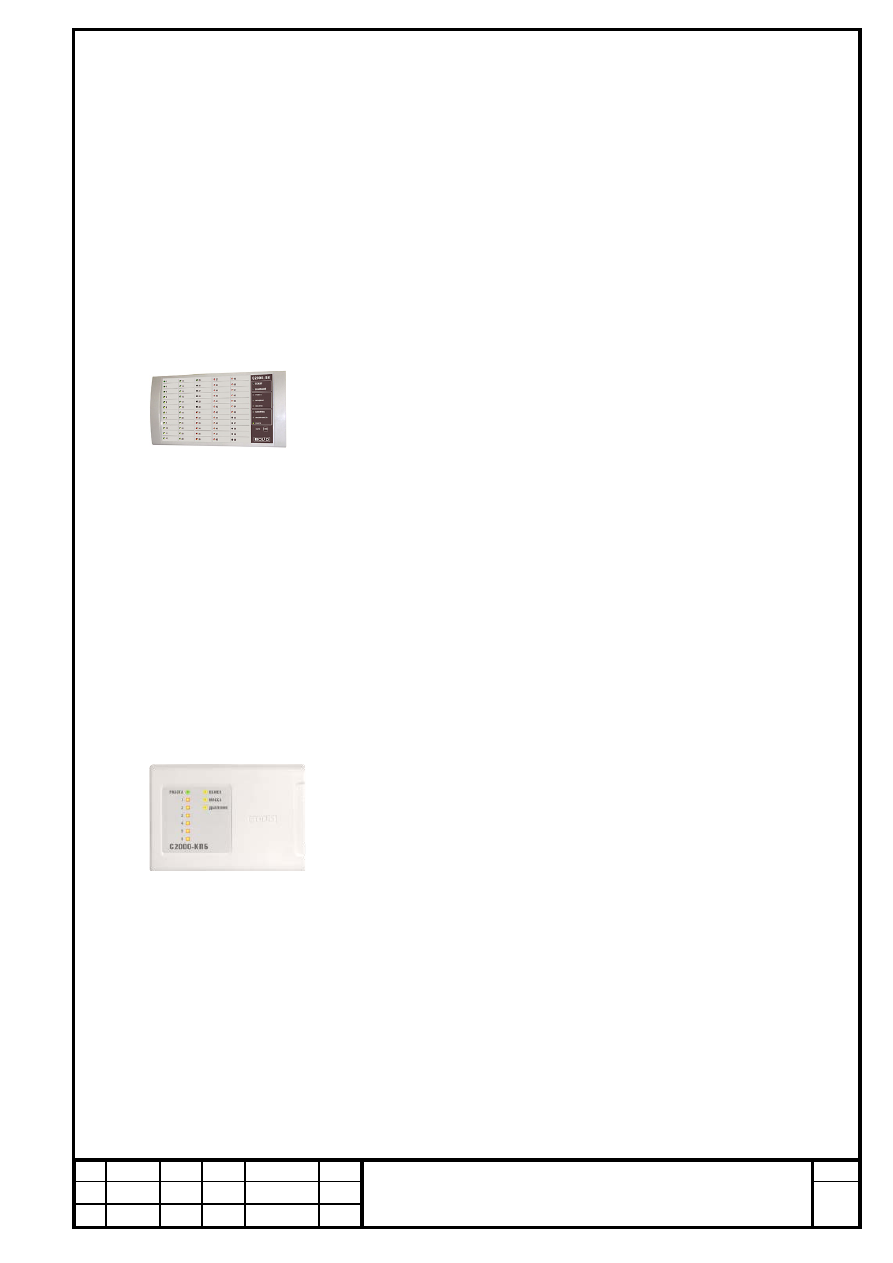

- блок контроля и индикации «С2000-БКИ»;
- контрольно-пусковой блок «С2000-КПБ»;
- источник резервированного питания «РИП-12 исп.01»;
- источник резервированного питания «РИП-12 исп.06».
Помещение пожарного поста должно быть оборудовано телефонной связью с
пожарной охраной.
Не рекомендуется устанавливать приборы ближе 1 м от элементов системы
отопления, чтобы исключить её влияние на оборудование пожарной
сигнализации. Расстояние между приборами должно быть не менее 50 мм.
Приборы приемно-контрольные и приборы управления следует устанавливать
на стенах, перегородках и конструкциях, выполненных из негорючих
материалов или из горючих материалов защищенных стальным листом толщиной
не менее 1 мм или другим негорючим материалом толщиной не менее 10 мм.
Листовой материал должен выступать за контур устанавливаемого
оборудования не менее чем на 0,1 м.
Необходимо обеспечить естественное освещение приборных панелей и принять меры по защите приборов от прямых солнечных лучей, а также обеспечить рабочее искусственное освещение. Кроме рабочего освещения должно быть предусмотрено аварийное освещение, которое должно включаться автоматически при отключении основного освещения.
