ДК Энергетик. Системы автоматической пожарной сигнализации. Рабочий проект (2008 год) - часть 1





ООО "Равелин
Система автоматической пожарной сигнализации.

Система оповещения и управления эвакуацией людей при пожарах. Система автоматической охранной сигнализации.

Система тревожной сигнализации.

Рабочий проект:

Пояснительная записка
Чертежи Спецификация оборудования
МУРМАНСК 2009 г.





Лист Наименование Примечание
2 Общие данные. на 2 л.
3 Пояснительная записка. на 3 л.
4 План расположения оборудования АПС на цокольном этаже на 1 л.
5 План расположения оборудования СОУЭ на цокольном этаже на 1 л.

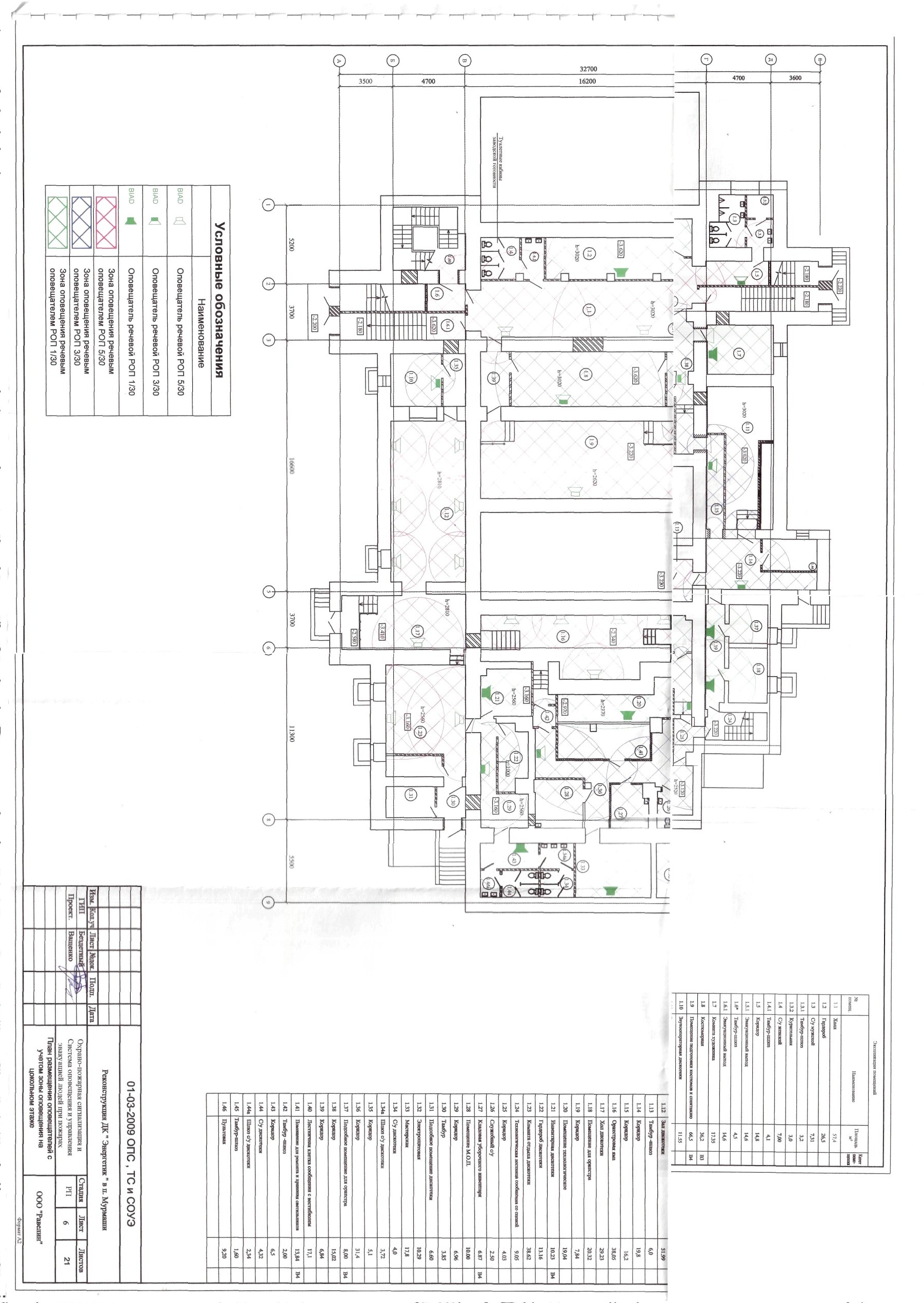

6 План размещения оповещателей с учетом зоны оповещения на цокольном этаже на 1 л.
7 План расположения оборудования АОС и ТС на цокольном этаже на 1 л.
8 План расположения оборудования АУПС на первом этаже. на 1 л.

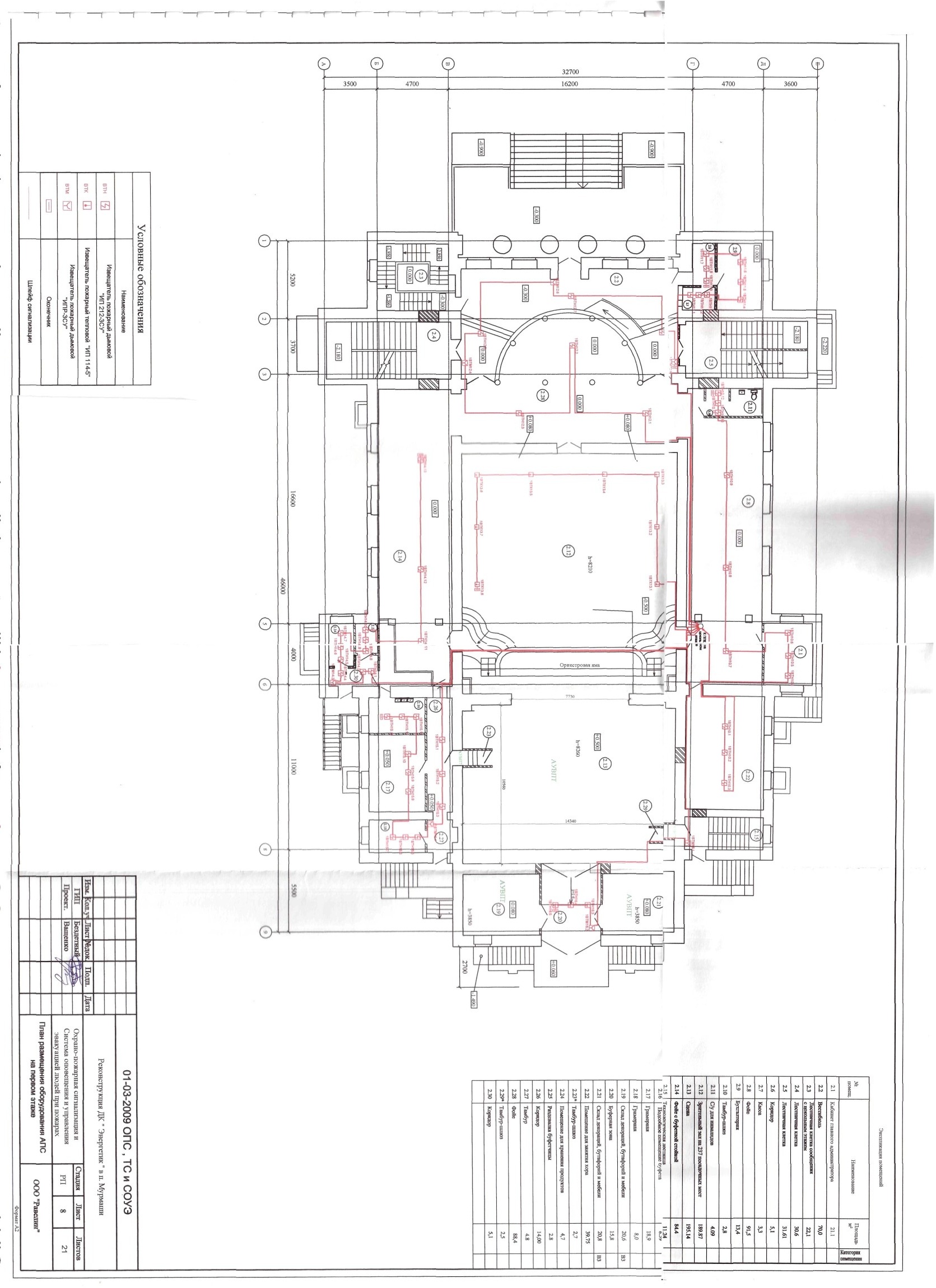

9 План расположения оборудования СОУЭ на первом этаже. на 1 л.
10 План размещения оповещателей с учетом зоны оповещения на первом этаже на 1 л.

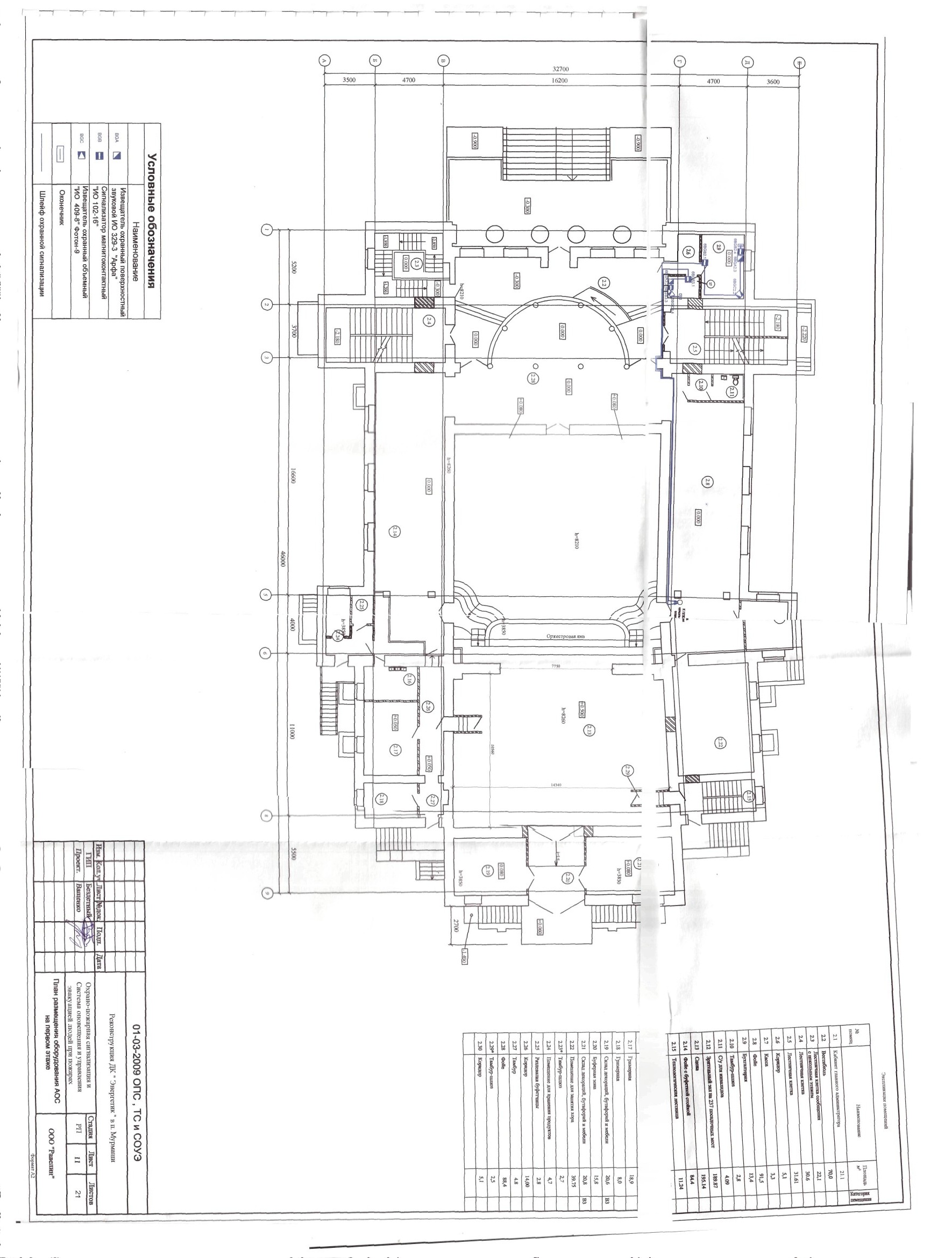

11 План расположения оборудования АОС на первом этаже. на 1 л.

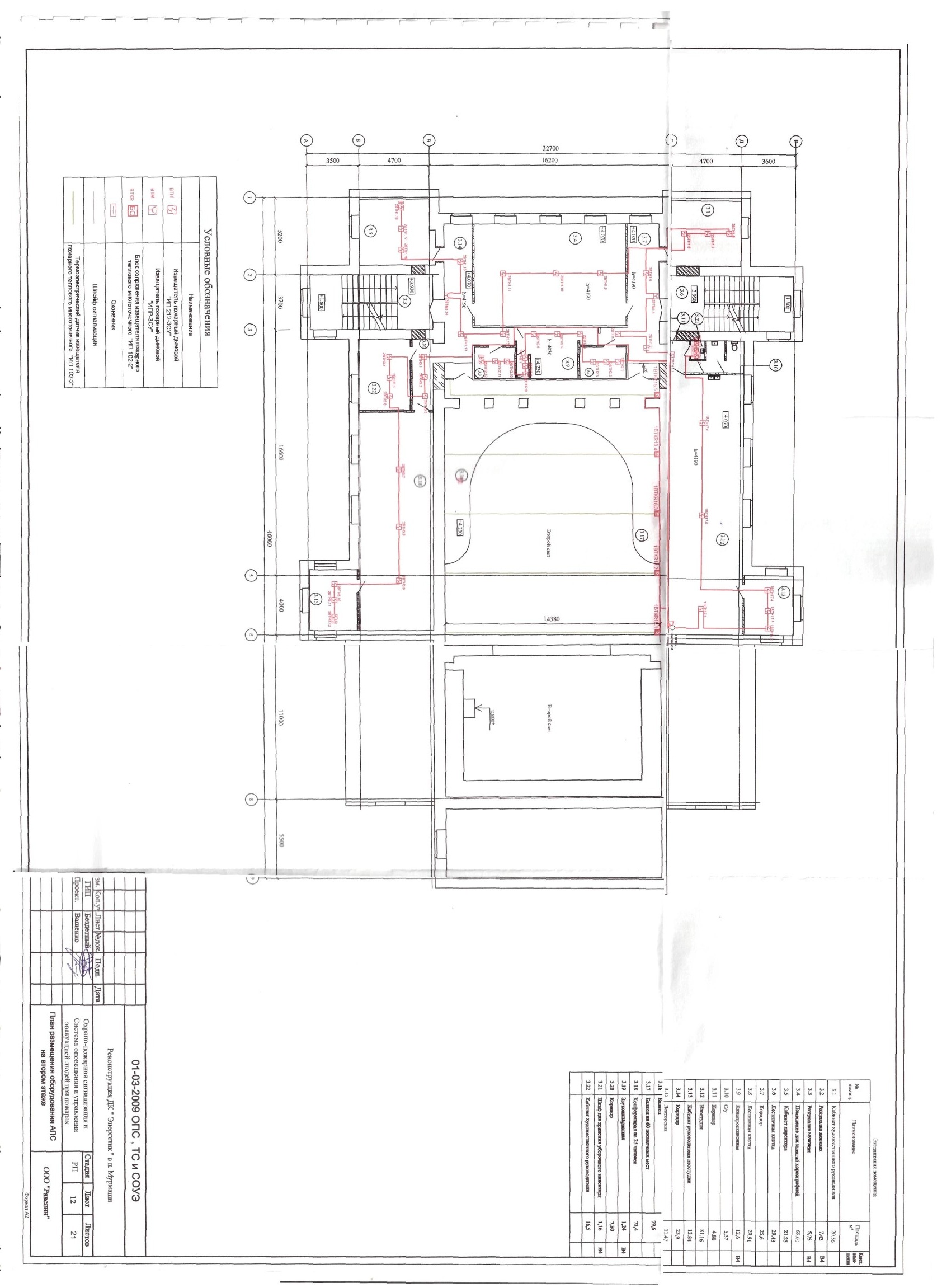

12 План расположения оборудования АПС на втором этаже. на 1 л.
13 План расположения оборудования СОУЭ на втором этаже. на 1 л.
14 План размещения оповещателей с учетом зоны оповещения на втором этаже на 1 л.
15 План расположения оборудования АОС на втором этаже. на 1 л.
16 План расположения оборудования АПС на чердаке. на 1 л.
17 Электрическая схема АПС. на 1 л.
18 Электрическая схема СОУЭ. на 1 л.
19 Электрическая схема АОС и ТС. на1 л.
20 Схема структурная АПС и СОУЭ. на 1 л.
21 Схема структурная АОС и ТС. на 1 л.









Пояснительная записка



1. Общие положения

Настоящее техническое решение включает разделы : автоматическая установка пожарной сигнализации (АУПС); система оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях (СОУЭ); автоматическая установка охранной сигнализации , тревожная сигнализация (ТС).

При разработке предусмотрен комплексный подход с условием взаимодействия систем осуществляющих противопожарную защиту здания и оповещения и управления эвакуацией , с учетом необходимой эксплуатационной надежности в Российских условиях . Обеспечены условия дальнейшего развития систем с учетом модификаций и возможных изменений в процессе эксплуатации здания.

Отступление от проектной документации не допускается без согласования с Заказчиком , с проектной организацией-разработчиком проекта.

1.1 Основания для разработки проекта и исходные данные .

Техническое решение разработано в соответствии с действующими нормами , правилами и стандартами, а также территориальными нормами и удовлетворяет требованиям по охране окружающей среды. Исходные данные: техническая документация, переданная заказчиком (Технический паспорт государственного унитарного предприятия технической инвентаризации МО).

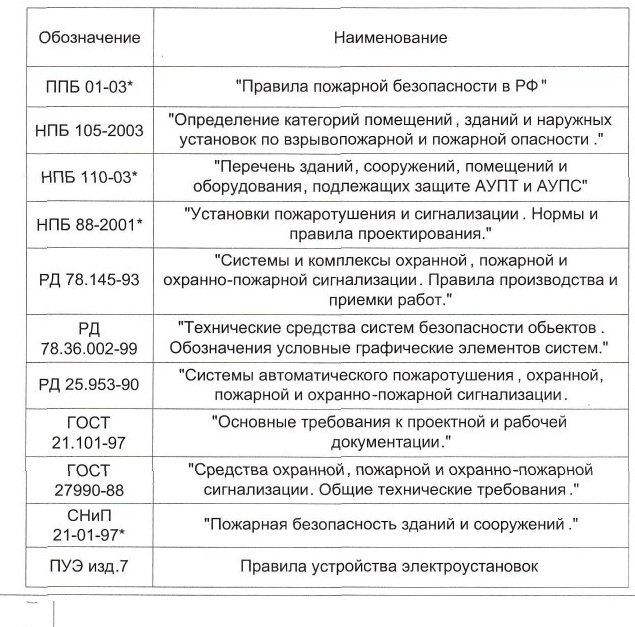

При разработке технического решения соблюдены требования :



1.2 Назначение
АУПС предназначена для обнаружения пожара с выдачей сигнала на пост круглосуточного дежурства. СОУЭ - комплекс организационных мероприятий и технических средств, предназначенных для своевременного сообщения людям информации о возникновении пожара и (или) необходимости и путях эвакуации. АОС предназначена для охраны объекта от несанкционированных проникновений . ТС предназначена для оперативной передачи сообщений на ПЦН о противоправных действиях в отношении персонала или посетителей
2. Краткая характеристика защищаемого объекта

Дом культуры "Энергетик" представляет собой двухэтажное здание с цокольным этажом и чердаком.

Защите АУПС подлежат все помещения независимо от их функционального назначения за исключением помещений с мокрыми процессами, венткамер, насосных водоснабжения, бойлерных и др. помещений для инженерного оборудования здания , в которых отсутствуют горючие материалы; категории В4 и Д по пожарной опасности; лестничных клеток; помещений оборудованных АУПТ.

Основным видом пожарной нагрузки в защищаемых помещениях является изоляция электрических кабелей, несгораемые материалы в сгораемой упаковке , мебель.

Автоматической охранной сигнализацией защищаются помещения : № 1.10 и 1.20 на цокольном этаже; № 2.6 и № 2.9 на первом этаже; № 3.9 на втором этаже, по желанию заказчика.

В соответствии с РД 78.36.003-2002 на объекте предусмотрена тревожная сигнализация.



2. Основные технические решения

2.1 Организация АУПС.

Автоматическая установка пожарной сигнализация (АУПС) выполняется при помощи приемно-контрольных охранно - пожарных приборов "Сигнал-20" (далее ППКОП "Сигнал-20"). ППКОП "Сигнал-20", позволяющий подключить 20 шлейфов пожарной сигнализации, устанавливается в помещении с круглосуточным пребыванием дежурного персонала (пультовая на цокольном этаже (помещение № 1.46)) на высоте 0.8-1.5 м от уровня пола. Прибор рассчитан на круглосуточный режим работы , выдает сигналы тревоги при пожаре на объекте, а также передает сигналы на систему оповещения людей о пожаре . Питание приборов осуществляется от блока резервного питания "БРП-12".



"ППКОП "Сигнал-20" выдает следующие виды извещений :"Внимание"-сигнализатор периодически издает пару из короткого и длинного звуковых сигналов ; мПожар''-сигнализатор издает длительные звуковые сигналы с короткими паузами ; "Тревога"-сигнализатор издает прерывистый звуковой сигнал с частотой 2 Гц; "Обрыв" или "Короткое замыкание" -сигнализатор издает звуковой сигнал: "Неисправность"- периодический короткий звуковой сигнал с большими паузами.

Длительность сигнала составляет 1 минуту. При извещении "Пожар" обеспечивается прерывистый звуковой сигнал с периодом 1 сек., а при извещении "Внимание" прерывистый звуковой сигнал с периодом 2 сек. Длительность звукового сигнала составляет 1 минуту.

Обнаружение загораний, сопровождающихся появлением дыма, контролируется дымовым пожарными извещателями ИП 212-ЗСУ. Извещатели представляют собой автоматическое оптикоэлектронное устройство, осуществляющее сигнализацию о появлении дыма в месте его установки путем уменьшения внутреннего сопротивления в прямом направлении протекания тока. Расстановка дымовых пожарных извещателей выполняется с соблюдением нормативных расстояний между извещателями и стенами в соответствии с таблицей 5 НПБ 88-2001.

В балконе (помещение № 3.16 и 3.17 на втором этаже) предусмотрено использование генератора .дыма. Для исключения ложных срабатываний обнаружение загораний контролируется извещателями пожарными тепловыми многоточечными "ИП 102x2". Извещатель ИП 102-2x2 состоит из блока сопряжения БС, имеющего искробезопасный выход для подключения датчика пожарного теплового многоточечного ДПТ и коробки КК (УКК). Расстановка линейных тепловых пожарных извещателей выполняется в соответствии с таблицей 8 НПБ 88-2001.

Для исключения ложных срабатываний обнаружение загораний в курительной (помещение № 1.3.2 на цокольном этаже) и зрительном зале (помещение 2.12 на первом этаже) контролируется извещателями пожарными тепловыми ИП 114-5 . Извещатель пожарный тепловой предназначен для обнаружения в закрытых помещениях очагов загорания, сопровождающихся повышением температуры . Расстановка тепловых пожарных извещателей выполняется в соответствии с таблицей 8 НПБ 88-2001.

Размещение извещателей осуществляется с учётом воздушных потоков в защищаемом помещении, при этом расстояние от извещателя до вентиляционного отверстия должно быть не менее 1 м.

По месту возможного повреждения извещателя, необходимо предусматривать защитную конструкцию, не нарушающую его работоспособность и эффективность обнаружения загорания

Для подачи сигнала тревоги ручным способом в соответствии с требованиями п .12.42 и п. 12.43 НПБ 88-2001 предусмотрена установка ручных пожарных извещателей ИПР -ЗСУ. Места установки ручных пожарных извещателей выбраны в соответствии с приложением 13 НПБ 88-2001.

Технические средства сигнализации допускаются к монтажу после проведения входного контроля.

2.2 Организация СОУЭ.

Проектирование СОУЭ выполняется в соответствии с «Нормами пожарной безопасности 104-03» (далее НПБ 104-03). СОУЭ - комплекс организационных мероприятий и технических средств, предназначенных для своевременного сообщения людям информации о возникновении пожара и (или) необходимости и путях эвакуации. В соответствии с НПБ 104-03 данный объект имеет второй тип СОУЭ, но по желанию заказчика принимаем третий тип.

Требуется установить:

- речевой способ оповещения (громкоговоритель)

- световой способ оповещения (световые оповещатели "Выход")



В состав СОУЭ входит:

- Базовый блок "ББ-1"; блок линейный "БЛ 1" и БЛ-2а; оповещатели речевые "РОП 5/30"; оповещатели световой "Выход", выносной пульт ВП "Блюз".

Функционирование световых оповещателей "Выход" предусмотрено при подаче электропитания на hhx12V от ППКОП "Сигнал-20".

При креплении настенных оповещателей учитывается, что расстояние от потолка до оповещателя должно быть не менее 150 мм.

Количество и месторасположение оповещателей определяется в соответствии с НПБ 104-03 уровнем постоянного шума. Уровень звукового сигнала должен быть не менее , чем на 15 дБА выше допустимого уровня звука постоянного шума в защищаемых помещениях . Уровень звука постоянного шума вместе со всеми сигналами , производимыми оповещателями, не менее 75 дБА на расстоянии 3 м от оповещателя.

При расчете параметров системы речевого оповещения в соответствии требованиями НПБ 104-03* производится выбор количества и мощности включения речевых оповещателей, определяется выходная мощность усилителей мощности . их количество и сечение кабелей для соединительных линий оповещения .

Выбор количества и мощности включения речевых оповещателей производится с учетом:

размеров защищаемого помещения и уровня шума в нем ;

вида установки оповещателей - потолочная или настенная;

звукового давления устанавливаемых оповещателей ;

звукоизоляции перегородок и дверей.

Снижение уровня сигнала на расстоянии вычисляется по формуле :

r=10lg(1/L2).

Характерный уровень шума на объекте определялся индивидуально для каждого помещения.



2.3 Организация АОС

Автоматическая охранная сигнализация (АОС) выполняется при помощи установленного на объекте "С2000-4" (далее ППКОП "С2000-4И). ППКОП "С2000-4", позволяющий подключить 4 шлейфа охранно-пожарной сигнализации, устанавливаются в пультовой на цокольном этаже (помещение № 1.46) на высоте 0.8-1.5 м от уровня пола. Прибор рассчитан на круглосуточный режим работы . При отсутствии напряжения в сети ППКОП "С2000-4" переходит на питание от резервного источника питания "БРП-12". Извещатель охранный объемный оптико-электронный ИО 409-8 «Фотон-9» предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге размыканием выходных контактов реле . Извещатель при вскрытии выдает извещение «Доступ» размыканием контактов микропереключателя . Устойчив к воздействию внешних засветок и радиопомех . Устанавливается в углу помещения так, чтобы в зоне обнаружения не находились непрозрачные предметы (шторы, комнатные растения, шкафы, стеллажи и т.п.), а также окна, кондиционеры, нагреватели, батареи отопления.

Извещатель устанавливается на высоте 2,3 метра от пола. Провода питания и шлейфа сигнализации располагаются вдали от мощных силовых электрических кабелей .





Извещатели магнитоконтактные "ИО 102-16" применены для блокировки дверей на открывание и выдачу тревожного извещения в виде размыкания электрической цепи . На каждый блокируемый элемент устанавливается по одному извещателю на расстоянии до 200 мм от его вертикальной линии раствора. Крепление извещателей на деревянных поверхностях производится шурупами, на металлических - винтами с прокладками из дерева. Диэлектрическая прокладка устанавливается как под модули герконов , так и под модули магнитов. Модули герконов и магнитов устанавливаются на блокируемые элементы параллельно друг другу.

"Арфа ИО-329-3" предназначен для обнаружения разрушений остекленных конструкций (окон) и формирования тревожного извещения, путем размыкания контактов выходного реле.



2.4 Организация тревожной сигнализации

Тревожная сигнализация осуществляется при помощи приемника (радиокнопки "UMB-100-HS") и передатчиков (брелоков). Приемник устанавливается в помещении с круглосуточным пребыванием дежурного персонала (пультовая на цокольном этаже (помещение № 1.46)) на стене.

Для вывода на пульт централизованного наблюдения (ПЦН) ОБО Кольского района предусматривается устройство оконечное ОУ -Орион СПИ "Фобос-3".

3. Распределительная сеть

Выбор проводов и кабелей, способы их прокладки для организации шлейфов и соединительных линий пожарной сигнализации произведен в соответствии с требования*.*и ПУЭ и технической документацией на приборы и оборудование системы пожарной сигнализации.

Шлейфы сигнализации выполняются кабелем SEC 2x0.22, SEC 4x0.22, SEC 8x0.22,

SEC 14x0.22; для обеспечения электропитания используется кабель марки NYM 3x1.5. Для защиты от повреждений, а также с эстетической точки зрения (по желанию заказчика), прокладку кабелей ОПС осуществлять по всему зданию - в кабель-каналах, независимо с высоты прокладки кабеля.

Шлейфы речевого оповещения прокладываются проводом ШВВП 2*0,75, светового проводом SEC 2*0.22 скрыто в металлорукаве или металлическом кабель-канале. Размещение кабельных прокладок на чертежах указано условно и уточняется при монтаже . Шлейфы выполнить самостоятельными проводами и кабелями , с медными жилами диаметром не менее 0,5 мм.

Предусмотреть резервный запас жил , кабелей и клемм соединительных коробок не менее чем по 10% на соединительных клиньях кабелей. Исключить совместную прокладку шлейфов сигнализации с линиями напряжения 110 В и более в одном коробе, замкнутом канале строительной конструкции. При параллельной открытой прокладке обеспечить расстояние не менее 0,5м от проводов и кабелей сигнализации до силовых и осветительных кабелей (допускается уменьшение расстояния до 0,25м до одиночных осветительных приборов).

Соединения и ответвления проводов и кабелей осуществлять в соединительных или распределительных коробках способом пайки или с помощью винтов . Прокладка незащищённых проводов и кабелей через помещения , которые не подлежат защите, производится скрытым способом или в металлических тонкостенных трубах .

Провода и кабели соединительных линий системы оповещения прокладывать в металлических кабель-каналах.

4. Электропитание и заземление

Цепь питания прибора (-220В) монтировать через отдельный выключатель, установленный в боксе.

При проведении пусконаладочных работ выполнить измерение сопротивления изоляции шлейфов.

Элементы электротехнического оборудования автоматической установки пожарной и охранной сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0 Заземлению (занулению) подлежат все металлические части электрооборудования г нормально не находящиеся под напряжением, но которые могут оказаться под ним, вследствие нарушения изоляции. Потенциалы должны быть уравновешены .

Защитное заземление (зануление) необходимо выполнить в соответствии с "Правилами устройства электроустановок" (ПУЭ, издание 7, глава 1.7), СНиП 3.05.06-85 "Электротехнические устройства", требованиями ГОСТ 12.1.030-81 и технической документацией заводов-изготовителей комплектующих изделий .

Сопротивление заземляющего устройства должно быть не более 4 Ом.

Предусматривается использовать в качестве резервного источника питания от БРП-12, с обеспечением работы АУПС и СОУЭ, АОС и ТС в течение не менее 24 ч. в дежурном режиме и в течение не менее 3-х ч. в режиме «Тревога».



5. Сведения об организации права и ведения монтажных работ. Требования к безопасности труда.

Монтажные работы должны выполняться специализированной организацией при строительной готовности, в строгом соответствии с действующими нормами и правилами на монтаж, испытания и сдачу в эксплуатацию установок пожарной сигнализации РД 78.145-93.

Монтажно-наладочные работы начинать после выполнения мероприятий по технике безопасности согласно СНиП 12-04-02.

При работе с электроинструментом необходимо обеспечить выполнение требований ГОСТ 12.2.013-87

После окончания пусконаладочных работ опломбировать те части прибора, к которым имел доступ представитель монтажной части организации в процессе монтажа и наладки, проверить наличие и целостность пломб предприятия-изготовителя на приборе.

По окончанию монтажно-наладочных работ вывесить рядом с прибором наименования защищаемых помещений с указанием соответствующих шлейфов сигнализации , а также краткую инструкцию по эксплуатации для дежурного .
