ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ серии ЩЧ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 0ПЧ.140.325 - часть 4



50



Таблица Д.2 – Перечень поддерживаемых функций



Код функции

Функция

03, 04

Чтение регистров хранения / входных регистров







Контрольная сумма

Контрольная  сумма  CRC  состоит  из  двух  байт.  Контрольная  сумма  вы-

числяется  передающим  устройством  и  добавляется  в  конец  сообщения.  Прини-

мающее устройство вычисляет контрольную сумму в процессе приема и сравни-

вает ее с полем CRC принятого сообщения.

Счетчик контрольной суммы предварительно инициализируется числом

0xFFFF.  Только  восемь  бит  данных  используются  для  вычисления  контрольной

суммы  CRC.  Старт и  стоп  биты, бит  паритета,  если  он  используется,  не  учиты-

ваются в контрольной сумме.

Во время генерации CRC каждый байт сообщения складывается по ИС-

КЛЮЧАЮЩЕМУ  ИЛИ  с  текущим  содержимым  регистра  контрольной  суммы.

Результат  сдвигается  в  направлении  младшего  бита,  с заполнением  нулем  стар-

шего бита.



Между  тем,  если  младший  бит  равен  1,  то  производится  ИСКЛЮ-

ЧАЮЩЕЕ  ИЛИ  содержимого  регистра  контрольной  суммы  и  определенного

числа. Если младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.

Процесс  сдвига  повторяется  восемь  раз.  После  последнего  (восьмого)

сдвига, следующий байт складывается с текущей величиной регистра контроль-

ной суммы, и процесс сдвига повторяется восемь раз как описано выше. Конеч-

ное содержание регистра и есть контрольная сумма CRC.

Алгоритм генерации CRC:

16-ти битный регистр загружается числом 0xFFFF и используется далее

как регистр CRC.

Первый  байт  сообщения  складывается  по  ИСКЛЮЧАЮЩЕМУ  ИЛИ  с

содержимым регистра CRC. Результат помещается в регистр CRC.

Если  младший  бит  0:  регистр  CRC  сдвигается  вправо  (в  направлении

младшего бита) на 1 бит, старший бит заполняется 0.

Если  младший  бит  1:  регистр  CRC  сдвигается  вправо  (в  направлении



51

младшего  бита)  на  1  бит,  старший  бит  заполняется  0.  Делается  операция

ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.

Шаги 3 и 4 повторяются восемь раз.

Повторяются  шаги  со  2  по  5  для  следующего  байта  сообщения.  Это

повторяется до тех пор, пока все байты сообщения не будут обработаны.

Финальное содержание регистра CRC и есть контрольная сумма.

Размещение CRC в сообщении:

При передаче 16 бит контрольной суммы CRC в сообщении, сначала пе-

редается младший байт, затем старший.



Команды чтения из устройства

Запрос

Таблица Д.3

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области ре-
гистров для чтения

Младшая часть начального адреса

Младший байт начального адреса области ре-
гистров для чтения

Старшая часть числа регистров

Старший байт числа регистров для чтения

Младшая часть числа регистров

Младший байт числа регистров для чтения

CRC

 –

циклическая контрольная сумма





Ответ


Таблица Д.4

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04, 1 байт

Счетчик байт

Число байт в информационной части ответа

Старшая часть первого регистра

Содержимое старшего байта первого регистра
для чтения

Младшая часть первого регистра

Содержимое младшего байта первого регистра
для чтения

…

…

Старшая часть последнего регистра

Содержимое старшего байта последнего реги-
стра для чтения

Младшая часть последнего регистра

Содержимое младшего байта последнего реги-
стра для чтения

CRC  - циклическая контрольная сумма







52



Сообщение об ошибке

Таблица Д.5

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

Код функции в запросе с установленной в
старшем бите единицей

Код ошибки

1 байт

CRC  - циклическая контрольная сумма





Коды ошибок

Таблица Д.6

Код

Расшифровка

1

Неподдерживаемая функция

2

Неподдерживаемый адрес данных



Адресация регистров

Таблица Д.7 – Регистры только для чтения (использовать функцию 0x03 или 0x04)

Адрес

(HEX)

Адрес

(DEC)

Наименование

регистра

Формат

Значения параметров

(единицы измерения)

—









0x0001

1

Результат измерения
основного параметра

float1 F1032

Гц

0x0003

3

Результат измерения
основного параметра

float2 F0123

Гц

0x0005

5

Результат измерения
основного параметра

unsigned long F1032  результат делить на 1000

0x0007

7

Результат измерения
основного параметра

unsigned long F0123  результат делить на 1000

0x0009

9

Значение на индика-
торах

float1 F1032

Гц

0x000B

11

Значение на индика-
торах

float2 F0123

Гц

0x000D

13

Значение на индика-
торах

unsigned long F1032  *см. примечание

0x000F

15

Значение на индика-
торах

unsigned long F0123  *см. примечание

0x0011

17

Позиция запятой

unsigned short

0...4

* – чтобы получить результат в Гц, необходимо значение регистра разделить на коэффици-
ент 10

k

, где k – позиция запятой (пример: при k=2,  4998/10

2

 = 49,98 Гц)






53

Таблица Д.8 – Служебные регистры (для чтения использовать функцию 0x03 или 0x04)



Адрес

(HEX)

Адрес

(DEC)

Наименование

регистра

Формат

Значения параметров

—









0x0100

256

Версия программы

char[20]



Символы в кодировке
ASCII



Таблица Д.9 – Формат представления вещественного числа со структурой F1032

Регистр с младшим адресом

Регистр со старшим адресом

Средний байт

мантиссы

(байт 1)

Младший байт

мантиссы

(байт 0)

Старший байт

(порядок+знак)

(байт 3)

Старший байт

мантиссы

(байт 2)



Таблица Д.10 – Формат представления вещественного числа со структурой  F0123



Регистр с младшим адресом

Регистр со старшим адресом

Младший байт

мантиссы

(байт 0)

Средний байт

мантиссы

(байт 1)

Старший байт

мантиссы

(байт 2)

Старший байт

(порядок+знак)

(байт 3)



Таблица Д.11 – Формат представления числа unsigned long со структурой  F1032



Регистр с младшим адресом

Регистр со старшим адресом

(байт 1)

(байт 0)

(байт 3)

(байт 2)



Таблица Д.12 – Формат представления числа unsigned long со структурой  F0123

Регистр с младшим адресом

Регистр со старшим адресом

(байт 0)

(байт 1)

(байт 2)

(байт 3)





54

Приложение Е

(обязятельное)

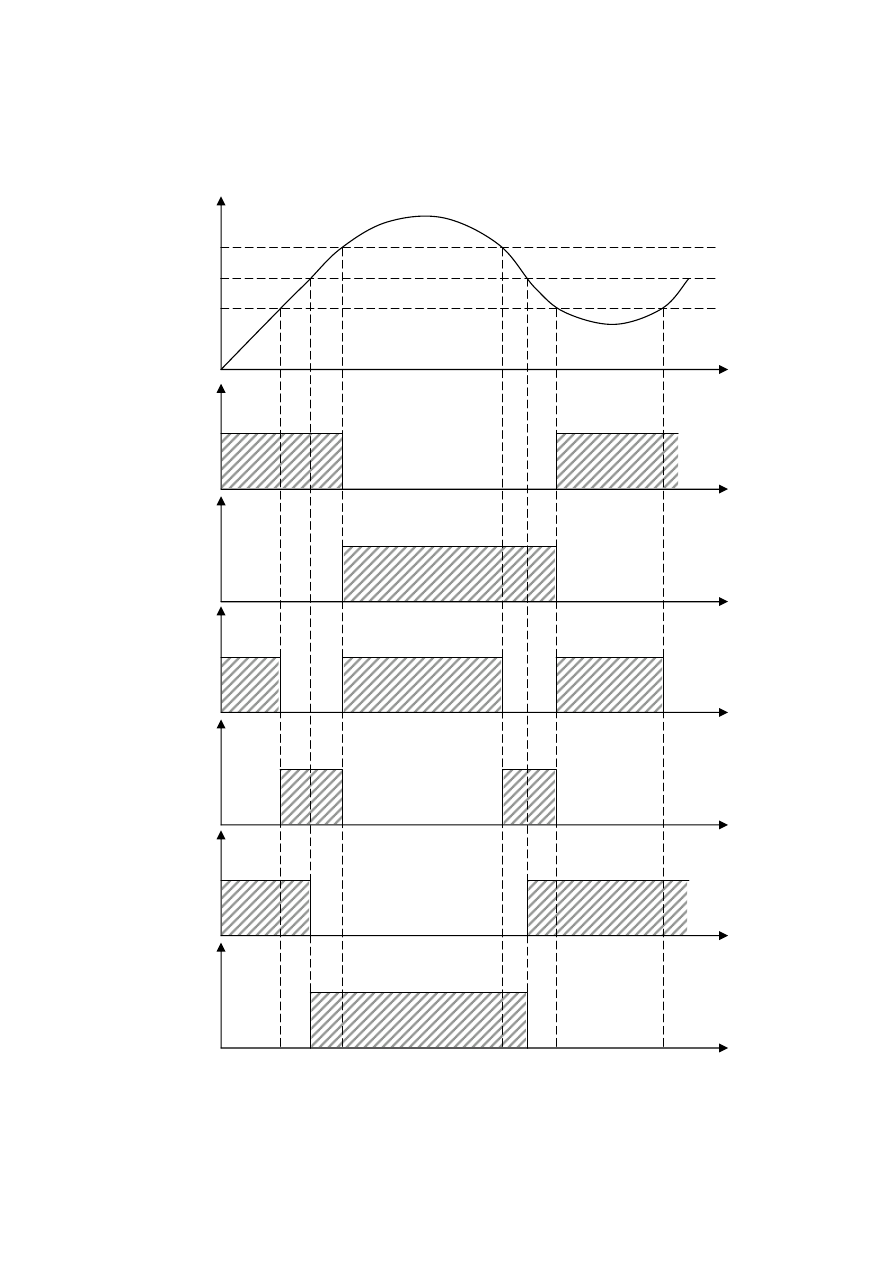

Работа дискретных выходов


ДВ – дискретный выход,
L – уставка дискретного выхода.
Примечание – При

t

 = 5, 6, 7, 8 выключение с учетом зоны возврата

b

.

Рисунок Е.1 – Логика работы дискретных выходов при

t

 = 3, 4, 5, 6, 7, 8

τ, c

Х

вх

L+d

L

L-d

τ, c

τ, c

τ, c

τ, c

τ, c

τ, c

t = 8

t = 7

t = 6

t = 5

t = 4

t = 3

ДВ

Вкл

Выкл

ДВ

Вкл

Выкл

ДВ

Вкл

Выкл

ДВ

Вкл

Выкл

ДВ

Вкл

Выкл

ДВ

Вкл

Выкл



55

Приложение Ж

(обязательное)

Значения входных сигналов, допускаемые показания и

допускаемые значения выходных аналоговых сигналов в контрольных точках



Таблица Ж.1 – Проверка основной погрешности приборов при измерении частоты
входного сигнала

Кон-

троль-

ные

точки

Для приборов с разрядностью 4,0

Класс точности 0,05

Для приборов с разрядностью 5,0

Класс точности 0,01

Эталонное

значение, Гц

Допускаемые значения

показаний прибора, Гц

Эталонное

значение, Гц

Допускаемые значения

показаний прибора, Гц

1

10,00

от 9,995  до 10,005

10,000

от 9,999  до 10,001

2

45,00

от 44,9775  до 45,0225

45,000

от 44,9955  до 45,0045

3

48,00

от 47,976  до 48,024

48,000

от 47,9952  до 48,0048

4

50,00

от 49,975  до 50,025

50,000

от 49,995  до 50,005

5

52,00

от 51,974  до 52,026

52,000

от 51,9948  до 52,0052

6

55,00

от 54,9725  до 55,0275

55,000

от 54,9945  до 55,0055

7

65,00

от 64,9675  до 65,0325

65,000

от 64,9935  до 65,0065

8

400,0

от 399,8  до 400,2

400,00

от 399,96  до 400,04

9

1000

от 999,5  до 1000,5

1000,0

от 999,9  до 1000,1

10

5000

от 4997,5  до 5002,5

5000,0

от 4999,5  до 5000,5

11

9900

от 9895,05  до 9904,95

9900,0

от 9899,01  до 9900,99

12

–

–

–

15000

от 14998,5  до 15001,5

Примечание – В таблице приведены расчетные значения допускаемых значений, при проверке
приборов учитывать установленное на приборе количество знаков после запятой.


Таблица Ж.2 – Проверка основной погрешности приборов при преобразовании
частоты входного сигнала  в выходной аналоговый сигнал

Кон-

троль-

ная

точка



Проверяе-

мая отмет-

ка*,

х,%



Расчетные значения

выходного аналогово-

го сигнала (

Nx

), мА

Допускаемые значения выходного тока, мА,

класс точности 0,5   (

N

)



от 0 до

5 мА

от 0 до

20 мА

от 4 до

20 мА

от 0 до 5 мА,

0…2,5…5 мА

от 0 до 20 мА,

0…10...20 мА

от 4 до 20 мА,

4…12...20 мА

1

0

0

0

4

от 0  до 0,025

от 0  до 0,1

от 3,9  до 4,1

2

30

1,5

6

8,8

от 1,475  до 1,525

от 5,9  до 6,1

от 8,7  до 8,9

3

50

2,5

10

12

от 2,475  до 2,525

от 9,9  до 10,1

от 11,9  до 12,1

4

70

3,5

14

15,2

от 3,475  до 3,525

от 13,9  до 14,1

от 15,1  до 15,3

5

100

5

20

20

от 4,975  до 5,025

от 19,9  до 20,1

от 19,9  до 20,1

* по отношению к выбранному диапазону измерения (с учетом нижней/верхней границы измеряе-
мой частоты)





56
