Счётчики электрической энергии многофункциональные ЩМК120СП. Руководство по эксплуатации 0ПЧ.140.339 РЭ

3.5.2.4 В таблице

18 описывается назначение индикаторов

«ПИТ₁»,

«ПИТ₂», «L₁», «L₂», «L₃», «ОК», «СВ», «ИБ», «E₁», «E₂», «S₁», «S₂», «СЧЕТ»,

«СБОЙ»; индикаторов в области «НАГРУЗКА» - три группы индикаторов вида

«<фаза> : 25%»,

«50%»,

«75%»,

«100%»,

«125%» для каждой из трех фаз

(<фаза> = «A», «B» или «С»)).

Таблица 18

Сигнализи-

№

рующий

режи-

индикатор

Описание назначения (активного состояния) индикатора

ма п/п

(на лиц.

панели)

Индикатор горит в случае, когда электропитание прибора осуществляется

«ПИТ₁»

через основной вход питания

Индикатор горит в случае, когда электропитание прибора осуществляется

«ПИТ₂»

через резервный вход питания

Индикатор наличия измеряемого напряжения на фазе A. Горит в случае,

«L₁»

когда текущее действующее значение фазного напряжения по

соответствующей фазе - не менее 10 % U_ф.ном (U_ф.ном - см. п. 1.2.4)

Индикатор наличия измеряемого напряжения на фазе B. Горит в случае,

«L₂»

когда текущее действующее значение фазного напряжения по

соответствующей фазе - не менее 10 % U_ф.ном (U_ф.ном - см. п. 1.2.4)

Индикатор наличия измеряемого напряжения на фазе C. Горит в случае,

«L₃»

когда текущее действующее значение фазного напряжения по

соответствующей фазе - не менее 10 % U_ф.ном (U_ф.ном - см. п. 1.2.4)

Индикатор горит в случае положительного результата последней

«ОК»

самодиагностики прибора

«СВ»

Индикатор текущего наличия синхронизации времени прибора

«ИБ»

Включен режим повышенных мер информационной безопасности

«E₁»

Наличие «линка» на 1-м интерфейсе Ethernet прибора

«E₂»

Наличие «линка» на 2-м интерфейсе Ethernet прибора

«S₁»

Наличие обмена сообщениями через интерфейс RS-485 #1 прибора

«S₂»

Наличие обмена сообщениями через интерфейс RS-485 #2 прибора

«СЧЕТ»

Индикатор равномерно моргает при наличии отличных от нуля

приращений электроэнрегии любого вида (защита от самохода)

Индикатор горит в случае негативного результата последней

«СБОЙ»

самодиагностики прибора (наличие сбоев/неполадок в работе прибора,

выявленных при самодиагностике

«A:25%»/

Линейки отображения уровней измеряемого прибором тока по отдельным

«B:25%»/

фазам.

«С:25%»/

«50%»/

«<фаза>: 25%» загорается при превышении тока на соответствующей фазе

«75%»/

(<фаза> = A, B или C) 25% номинала.

«100%»/

«50%», «75%», «100%» и «125%» - загораются при превышении тока на

«125%»

соответствующей фазе величин, соответственно, 50%, 75%, 100% и 125%

номинала. Соответственно, при превышении уровня тока 125% по

соответствующей фазе горит вся линейка. При превышении уровня тока

150% номинала - вся линейка начитает равномерно мигать.

3.5.2.5 В таблице

19 описывается поведение индикаторов квадранта

электроэнергии «I», «II», «III», «IV» в зависимости от текущего выбранного

режима отображения лицевой панели.

Таблица 19

Текущий

Назначение нндикаторов квадранта электроэнергии

№ п/п

режим

«I», «II», «III», «IV»

отображения

Дополнительная индикация отображаемой величины электроэнергии

«A₊»

(горят индикаторы «I» и «IV» независимо от выбранной фазы и

тарифа)

Дополнительная индикация отображаемой величины электроэнергии

«A_-»

(горят индикаторы «II» и «III» независимо от выбранной фазы и

тарифа)

Дополнительная индикация отображаемой величины электроэнергии

«R₊»

(горят индикаторы «I» и «II» независимо от выбранной фазы и тарифа)

Дополнительная индикация отображаемой величины электроэнергии

«R_-»

(горят индикаторы «III» и «IV» независимо от выбранной фазы и

тарифа)

Горит индикатор, соответствующий квадранту, в котором в данный

«U» или «I»

момент идет потребление электроэнергии по выбранной (в подрежиме

«выбор фазы») фазе

Горит индикатор, соответствующий квадранту, в котором в данный

момент идет потребление электроэнергии по выбранной (в подрежиме

«PF»,

«выбор фазы») фазе.

или «P»,

или «Q»,

Примечание - Если в подрежиме «выбор фазы» было выбрано

или «S»

«суммарно по фазам» («ABC»), ни один индикатор «I», «II» ,«III» и «IV»

гореть не будет

«f»

(В данных режимах отображения индикаторы «I», «II» ,«III» и «IV» не

горят)

или «N»,

или «ДТ»,

или «ВР»,

или «IP₁»,

или «IP₂»

3.5.2.6 При нажатии кнопки включения ИБ-блокировки включается

либо

выключается режим повышенных мер информационной безопасности

(ИБ). При включении режима повышенных мер ИБ загорается соответствующий

статусный светодиод

«ИБ» на лицевой панели. При выключении,

соответственно, диод гаснет.

Суть режима повышенных мер ИБ - все пользователи после удачной

авторизации через коммуникационные сервисы при включенном режиме ИБ

получают права

«user», независимо от фактически затребованного уровня

доступа (в т.ч. «admin» и «manager»).

Примечание - Значение статуса режима повышенных мер ИБ в приборе

сохраняется в энергонезависимой памяти (не сбрасывается после перезагрузки

прибора).

3.5.2.7 Дополнительно на лицевой панели счетчика присутствует

оптический порт связи. Указанный порт представляет собой оптический порт в

соответствии с ГОСТ Р МЭК 61107. Данный порт обеспечивает возможность

считывания со счетчика данных текущих измерений и выполнения

конфигурирования счетчика посредством подключения внешней рабочей

станции. Подключение рабочей станции к счетчику через порт осуществляется

посредством устройства типа UNICOM PROBE. Параметры физического

(оптического) интерфейса, характеристики передачи и протокол передачи

данных через вышеуказанный порт - в соответствии со стандартом ГОСТ Р

МЭК 61107-2001.

3.6 Сведения о техническом обслуживании и ремонте

3.6.1 Счетчик не требует выполнения специализированных операций

технического обслуживания в процессе эксплуатации. Допускается в ходе

эксплуатации периодически производить удаление пыли, грязи с лицевой

панели счетчика, с расположенных на задней панели клемм и разъемов для

подключения к счетчику внешних кабелей.

3.6.2 Операции по ремонту счетчика, в том числе по текущему ремонту,

должны выполняться предприятием-изготовителем, либо указанные операции

могут выполняться на месте эксплуатации счетчика уполномоченными

сотрудниками предприятия-изготовителя.

ВНИМАНИЕ! НЕСАНКЦИОНИРОВАННЫЙ РЕМОНТ СЧЕТЧИКА,

СОПРОВОЖДАЕМЫЙ ВСКРЫТИЕМ КОРПУСА С РАЗРУШЕНИЕМ

ПЛОМБЫ ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ, ВЕДЕТ К СНЯТИЮ

ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ С ИЗГОТОВИТЕЛЯ СЧЕТЧИКА.

3.7 Калибровка

3.7.1 Калибровка счетчиков проводится при производстве или после

ремонта счетчиков.

Калибровка счетчиков

должна проводиться

метрологическими службами, аккредитованными на право проведения

калибровочных работ.

Калибровку следует проводить при нормальных условиях:

- температура окружающего воздуха плюс (20 ± 5) °С;

- относительная влажность воздуха до 80 % при 25 °С;

- атмосферное давление от 84 до 106,7 кПа.

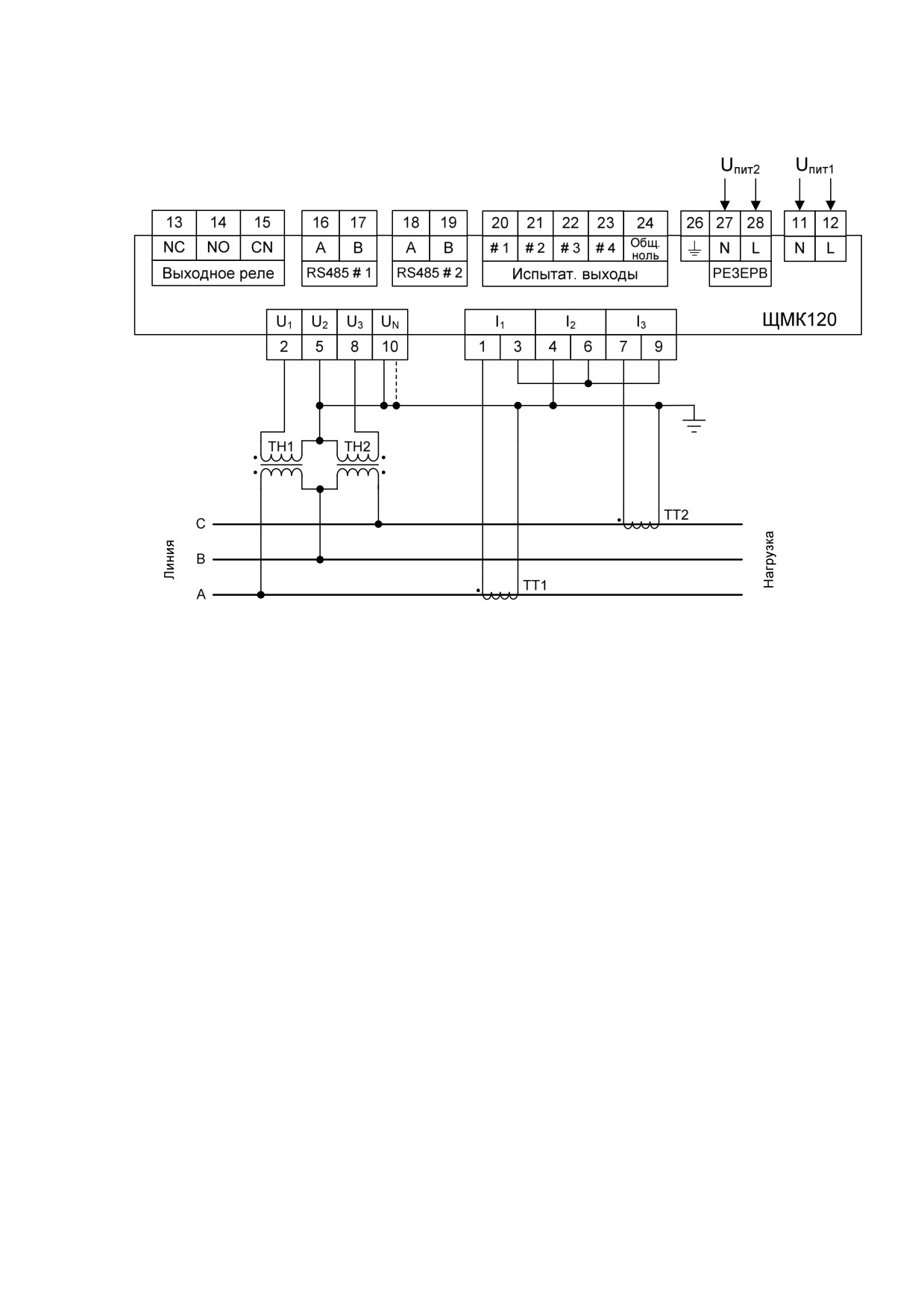

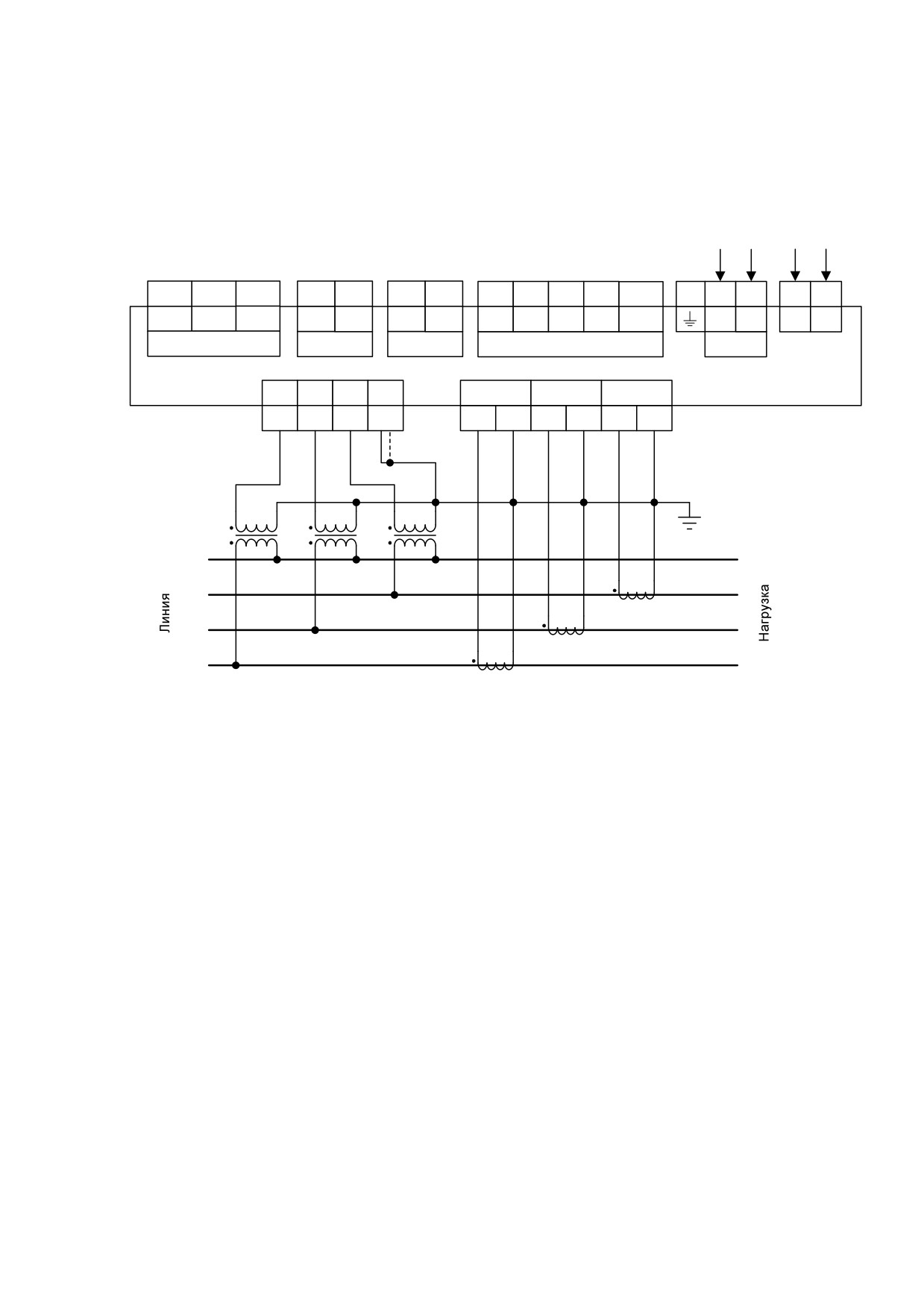

3.7.2 Перед началом калибровки провести подключения в соответствии

со схемами, приведенными на рисунках В.1, В.2 приложения В.

3.7.3 Калибровку проводить следующим образом:

1) включить напряжение питания счетчика и измерительного

оборудования;

2) выдержать счетчики в течение времени установления рабочего

режима;

3) запустить программу калибровки счетчика и выбрать требуемый

режим калибровки;

4) активировать операцию калибровки диапазонов измерений;

5) проверить погрешность измеряемых параметров в контрольных

точках

(приложение Ж). При необходимости произвести перекалибровку с

целью перераспределения погрешности нелинейности измерения.

3.7.4 После калибровки необходимо провести внеочередную поверку

счетчика.

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование счетчика

4.1.1 Транспортирование счетчиков должно производиться в

соответствии с ГОСТ 22261-94.

Транспортирование счетчика должно осуществляться в заводской

упаковке, либо другой упаковке, обеспечивающей эквивалентный уровень

защиты счетчика от внешних климатических воздействий в процессе

транспортирования. В частности, рекомендуется использовать упаковку,

соответствующую категории не хуже КУ-3А по ГОСТ 23216-78.

При упаковке изделия для последующего транспортирования

рекомендуется производить операции упаковки счетчика в закрытых

помещениях при значениях температуры, влажности и содержания вредных

примесей в воздухе в соответствии с 4.2.2, 4.2.3.

Способ укладки ящиков на транспортирующее средство должен

исключать их перемещение.

Нормы закладки силикагеля в упаковку

(при необходимости)

- в

соответствии с ГОСТ 23216-78 как для изделий категории 4 по ГОСТ 15150-69.

4.1.2 Транспортирование счетчика в упаковке должно осуществляться в

закрытых транспортных средствах (железнодорожных вагонах, контейнерах,

закрытых автомашинах, трюмах кораблей и т.п.).

4.1.3 При транспортировании устройство в упаковке должно быть

соответствующим образом закреплено в транспортном средстве согласно

правилам, действующим на транспортных средствах данного вида.

При транспортировании самолётом устройства должны размещаться в

отапливаемых герметизированных отсеках.

При транспортировании счетчиков железнодорожным транспортом

вид отправки - мелкая малотоннажная, тип подвижного состава - закрытый

вагон или платформа с универсальным контейнером, загруженным до полной

вместимости.

4.1.4 Диапазон требуемых климатических условий транспортирования

счетчика (в упаковке по 4.1.1) приведен в таблице 20. Допустимые условия

транспортирования счетчика в части механических воздействий - по 1.2.32.

Таблица 20 - Диапазон климатических условий транспортирования

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

минус 50…плюс 70

Относительная влажность воздуха, %, не более

95 % при плюс 35 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.1.5 После транспортирования при отрицательной температуре

окружающего воздуха счетчики выдерживают упакованными в течение 6 часов

в условиях хранения 1 ГОСТ 15150-69.

4.2 Правила хранения счетчика

4.2.1 До момента первоначального ввода счетчика в эксплуатацию

рекомендуется хранить счетчик в упаковке предприятия-изготовителя в

помещениях, защищенных от воздействия прямого солнечного света, в

допустимом диапазоне климатических условий хранения в соответствии с

таблицей 21.

Таблица 21 - Диапазон климатических условий хранения счетчика в упаковке

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

0… плюс 40

Относительная влажность воздуха, %, не более

80 % при плюс 35 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2.2 Допускается хранить счетчик без упаковки в помещениях,

защищенных от воздействия прямого солнечного света, в диапазоне

климатических условий хранения в соответствии с таблицей 22.

Таблица 22 - Диапазон климатических условий хранения счетчика без упаковки

изготовителя

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

плюс 10…плюс 35

Относительная влажность воздуха, %, не более

80 % при плюс 25 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2.3 В помещениях для хранения счетчика в заводской упаковке или

без нее содержание пыли, паров кислот и щелочей, агрессивных газов и других

вредных примесей, вызывающих коррозию, не должно превышать содержание

коррозионно-активных агентов для атмосферы типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 36 месяцев со дня ввода счетчика в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

счетчика.

5.2 Изготовитель гарантирует соответствие счетчика требованиям

технических условий ТУ 26.51.43-233-05763903-2017 при соблюдении

следующих правил:

- соответствие условий эксплуатации, хранения, транспортирования

изложенных в настоящем руководстве;

- обслуживание счетчика должно производиться в соответствии с

требованиями настоящего руководства персоналом, прошедшим специальное

обучение.

5.3 Потребитель лишается права на гарантийный ремонт:

- при несоблюдении потребителем требований 5.2;

- несоблюдения потребителем условий эксплуатации, транспортирования

и хранения счетчика в соответствии с настоящим руководством по эксплуатации;

− отсутствия

(нарушения) пломб предприятия-изготовителя на

корпусе счетчика.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности счетчика в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки счетчика изготовителю.

6.2 Счетчики, подвергавшиеся вскрытию, имеющие наружные

повреждения, а также применявшиеся в условиях, не соответствующих

требованиям ТУ 26.51.43-233-05763903-2017, не рекламируются.

Приложение А

(справочное)

Перечень параметров, измеряемых счетчиком

Таблица А.1

Применение

Интервал

для анализа

№

Стандарт

Параметр

измерений

соответствия

п/п

измерений

(усреднения)

КЭ нормам

ГОСТ 32144

Частота (f)

ГОСТ 30804.4.30,

10 с

класс А

Отклонение частоты (∆f)

ГОСТ 32144;

10 с

ГОСТ 30804.4.30,

класс А

С.к.з. фазных напряжений

10T *

(U_A, U_B, U_C)

ГОСТ 30804.4.30,

С.к.з. линейных (междуфазных)

класс А

10T

напряжений (U_AB, U_BC, U_CA)

Положительное отклонение

ГОСТ 32144;

10 мин

напряжения (δU₍₊₎) (пофазно)

Отрицательное отклонение

ГОСТ 30804.4.30,

10 мин

напряжения (δU_(-)) (пофазно)

класс А

Кратковременная доза фликера

ГОСТ 30804.4.30,

10 мин

(P_st) (пофазно)

класс А;

Длительная доза фликера (P_lt)

2 ч

(пофазно)

МЭК 61000-4-15

Коэффициент n-ой гармонической

ГОСТ 32144;

10T

составляющей напряжения (K_U(n))

(пофазно)

ГОСТ 30804.4.30,

10 мин

класс А;

ГОСТ 30804.4.7,

класс I

Суммарный коэффициент

ГОСТ 32144;

10T

гармонических составляющих

напряжения (K_U) (пофазно)

ГОСТ 30804.4.30,

класс А;

10 мин

ГОСТ 30804.4.7,

класс I

Среднеквадратическое значение

10T

ГОСТ 30804.4.30,

n-ой гармонической подгруппы

класс А;

напряжения (U_sg,n) (пофазно)

Суммарный коэффициент

10T

ГОСТ 30804.4.7,

гармонических подгрупп

класс I

напряжения (THDS_U) (пофазно)

Окончание таблицы А.1

Применение

Интервал

для анализа

№

Стандарт

Параметр

измерений

соответствия

п/п

измерений

(усреднения)

КЭ нормам

ГОСТ 32144

Среднеквадратическое значение

ГОСТ 30804.4.30,

10T

n-ой интергармонической

класс А;

центрированной подгруппы

10 мин

напряжения (U_isg,n) (пофазно)

ГОСТ 30804.4.7,

класс I

Коэффициент несимметрии

ГОСТ 32144;

10T

напряжений по обратной

10 мин

последовательности (K_2U)

ГОСТ 30804.4.30,

класс А

Коэффициент несимметрии

ГОСТ 32144;

10T

напряжений по нулевой

10 мин

последовательности (K_0U)

ГОСТ 30804.4.30,

класс А

Длительность прерывания

ГОСТ 30804.4.30,

напряжения (∆t_пр)

класс А

Длительность провала

ГОСТ 30804.4.30,

напряжения (∆t_п)

класс А

Остаточное напряжение провала

ГОСТ 30804.4.30,

напряжения (U_res)

класс А

Глубина провала напряжения

ГОСТ 8.655

(δU_п)

Длительность временного

перенапряжения (∆t_пер.U)

ГОСТ 30804.4.30,

Максимальное значение

класс А

перенапряжения (U_пер.max)

Коэффициент временного

ГОСТ 8.655

перенапряжения (K_пер.U)

* Интервал времени длительностью

10 периодов основной частоты

(50 Гц)

по

ГОСТ 30804.4.30 ( ≈ 0,2 секунды)

Таблица А.2

- расчетные формулы, либо ссылки на ГОСТ в части

рассчитываемых счетчиком параметров

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

1 Среднеквадратическое значение

ГОСТ 30804.4.30-2013 класс А

напряжения, ^U , В

2 Отрицательное отклонение

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

напряжения (δU_(-)), %

3 Положительное отклонение

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

напряжения (δU₍₊₎), %

4 Частота, ^f , Гц

ГОСТ 30804.4.30-2013 класс А

5 Кратковременная доза фликера

ГОСТ 30804.4.30-2013 класс А,

(P_st), отн.ед.

ГОСТ Р 51317.4.15-2012

6 Длительная доза фликера (P_lt),

ГОСТ 30804.4.30-2013 класс А,

отн.ед.

ГОСТ Р 51317.4.15-2012

7 Коэффициент n-ой

ГОСТ 30804.4.30-2013 класс А,

гармонической составляющей

ГОСТ 30804.4.7-2013 класс I

напряжения до 50 порядка (K_U(n)), %

8 Суммарный коэффициент

ГОСТ 30804.4.30-2013 класс А,

гармонических составляющих

ГОСТ 30804.4.7-2013 класс I

напряжения (коэффициент

искажения синусоидальности

кривой напряжения) (K_U), %

9 Коэффициент несимметрии

ГОСТ 30804.4.30-2013 класс А

напряжений по обратной

последовательности (K_2U), %

10 Коэффициент несимметрии

ГОСТ 30804.4.30-2013 класс А

напряжений по нулевой

последовательности (K_0U), %

11 Коэффициент временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (K_пер), отн.ед.

12 Глубина провала напряжения

ГОСТ 30804.4.30-2013 класс А

(δU_п), %

13 Длительность прерывания

ГОСТ 30804.4.30-2013 класс А

напряжения (∆t_прер), с

14 Длительность временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (∆t_пер.), с

15 Коэффициент временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (K_пер), отн.ед.

16 Установившееся отклонение

ГОСТ 32144-2013, ГОСТ 8.655-2009

напряжения, (δU_у), %

17 Напряжение, меньшее номинала,

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

Um(-), В

18 Напряжение, большее номинала,

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

Um(+), В

19 Отклонение частоты (∆f), Гц

ГОСТ 32144-2013

20 С.к.з. напряжения основной

ГОСТ 8.655-2009

частоты (U₍₁₎), В

21 С.к.з. напряжения с учетом

гармонических составляющих от 1 до

U₍₁

50)=√∑⁵⁰

n=1

n (до 50 порядка) (U_(1-50)), В

Продолжение таблицы А.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

22 Коэффициент искажения

K_U(1

∑

синусоидальности кривой напряжения с

50)=

· 100

n=2

учетом влияния всех гармоник до 50

порядка (K_U(1-50)), %

23 С.к.з. n-ой гармонической подгруппы

ГОСТ 30804.4.30-2013 класс А,

напряжения (до 50 порядка) (U_sg,n), В

ГОСТ 30804.4.7-2013 класс I

24 Суммарный коэффициент

ГОСТ 30804.4.30-2013 класс А,

гармонических подгрупп напряжения

ГОСТ 30804.4.7-2013 класс I

(THDS_U), отн.ед.

25 С.к.з. m-ой интергармонической

ГОСТ 30804.4.30-2013 класс А,

центрированной подгруппы напряжения

ГОСТ 30804.4.7-2013 класс I

(до 50 порядка) (U_isg,m), В

26 Фазовый угол между 1-ой

ГОСТ 8.655-2009

(составляющей основной частоты) и n-ой

гармонической составляющей

напряжения (до 50 порядка) (φ_Usg.n), °

27 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжениями фазными/линейными)

основной частоты (φ_U), °

2π

4π

28 Значение напряжения прямой

U₁=¹

последовательности (U₁), В

B+ei

3 ·|^Ú A+ei

4π

2π

29 Значение напряжения обратной

U₂=¹

последовательности (U₂), В

B+ei

3 ·|^Ú A+ei

30 Значение напряжения нулевой

U₀=¹

ÚB+

Ú_C|

последовательности (U₀), В

3 ·|^Ú A+

31 С.к.з. силы тока, (I), А

ГОСТ 8.655-2009

32 С.к.з. силы тока с учетом

I₍₁

гармонических составляющих от 1 до n

50)=√∑⁵⁰ I^2g,n

n=1

(до 50 порядка), (I_(1-50)), А

33 С.к.з. силы тока основной частоты,

ГОСТ 8.655-2009

(I₍₁), А

34 Коэффициент несимметрии тока по

I₂

K_2I =

·100

обратной последовательности, (K_2I), %

35 Коэффициент несимметрии тока по

I₀

K_0I =

· 100

нулевой последовательности, (K_0I), %

36 С.к.з. n-ой гармонической подгруппы

ГОСТ 30804.4.7-2013 класс I

тока (до 50 порядка) (I_sg,n), А

37 С.к.з. m-ой интергармонической

ГОСТ 30804.4.7-2013 класс I

подгруппы тока (до 50 порядка) (I_isg,m),А

38 Угол фазового сдвига между 1-ой

ГОСТ 8.655-2009

(составляющей основной частоты) и n-ой

гармонической составляющей фазного

тока (φ_Isg.n), °

39 Угол фазового сдвига между фазными

ГОСТ 8.655-2009

токами основной частоты (φ_I), °

Продолжение таблицы А.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

40 Суммарный коэффициент гармонических

ГОСТ 30804.4.7-2013 класс I

подгрупп тока (THDS_I), отн.ед.

41 Коэффициент искажения

ГОСТ 8.655-2009

синусоидальности кривой тока, (K_I), %

42 Коэффициент n-ой гармонической

ГОСТ 8.655-2009

составляющей тока до 50 порядка (K_I(n)), %

2π

43 Значение силы тока прямой

I₁=¹

последовательности (I₁), А

B+ei

3 ·|^Í A+ei

4π

2π

44 Значение силы тока обратной

I₂=¹

последовательности (I₂), А

B+ei

3 ·|^Í A +ei

45 Значение силы тока нулевой

I₀=¹

последовательности (I₀), А

3 ·|^Í A +Í B +Í C|

46 Угол фазового сдвига между n-ми

ГОСТ 8.655-2009

гармоническими составляющими

напряжения и тока (до 50 порядка) (φ_UI(n)), °

47 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током основной частоты

(φ_UI), °

48 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током прямой

последовательности (φ_U1I1), °

49 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током обратной

последовательности (φ_U2I2), °

50 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током нулевой

последовательности (φ_U0I0), °

51 Активная мощность (P), Вт

ГОСТ 8.655-2009

52 Активная мощность с учетом

U_sg,n· I_sg,n ·cos φ_UI(n)

гармонических составляющих от 1 до n (до

P(1

50)=∑

n=1

50 порядка), (P_(1-50)), Вт

53 Активная мощность основной частоты,

P(1)=U sg ,1 ·

I_sg,1 ·cos φ_UI

(P₁), Вт

54 Активная мощность n-й гармонической

P( n) =U sg ,n · I sg , n · cos φUI (n )

составляющей (до 50 порядка) (P_(n)), Вт

55 Активная мощность прямой

P₁=U₁· I₁·cosφ_U1I1

последовательности, (Р ₁₍₁₎), Вт

56 Активная мощность обратной

P₂=U₂ ·I₂·cosφ_U2I2

последовательности, (Р ₂₍₁₎), Вт

57 Активная мощность нулевой

P₀=U₀ ·I₀ ·cos φ_U0I0

последовательности, (Р ₀₍₁₎), Вт

58 Реактивная мощность (Q), вар

ГОСТ 8.655-2009

59 Реактивная мощность с учетом

U_sg,n· I_sg,n·sin φ_UI(n)

Q(1

50)=∑

гармонических составляющих от 1 до n (до

n=1

50 порядка) (Q _(1-50)), вар

60 Реактивная мощность основной частоты

Q( 1)=U sg ,1 ·

I sg ,1 ·sinφUI

(Q ₍₁₎), вар

Окончание таблицы А.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

61 Реактивная мощность n-ой

Q( n)=U sg ,n · I sg , n · sin φUI (n)

гармонической составляющей, (Q _(n)), вар

62 Реактивная мощность прямой

Q₁=U₁· I₁·sin φ_U1I1

последовательности, (Q ₁₍₁₎), вар

63 Реактивная мощность обратной

Q₂=U₂ ·I₂·sin φ_U2I2

последовательности, (Q ₂₍₁₎), вар

64 Реактивная мощность нулевой

Q₀=U₀ ·I₀ ·sin φ_U0I0

последовательности, (Q ₀₍₁₎), вар

65 Полная мощность, S, В·А

ГОСТ 8.655-2009

66 Полная мощность с учетом

S₍₁

50)

50)=U(1 50) ·I(1

гармонических составляющих от 1 до n

(до 50 порядка), (S_(1-50)), В·А

67 Полная мощность основной

S₍₁₎=U_sg,1 ·I_sg,1

частоты, (S₍₁₎), В·А

68 Полная мощность n-й гармонической

S_(n)=U_sg,n ·I_sg,n

составляющей, (S_(n)), В·А

69 Полная мощность прямой

S₁=U₁ ·I₁

последовательности, (S ₁₍₁₎), В·А

70 Полная мощность обратной

S₂=U₂ ·I₂

последовательности, (S ₂₍₁₎), В·А

71 Полная мощность нулевой

S₀=U₀ ·I₀

последовательности, (S ₀₍₁₎), В·А

72 Коэффициент мощности, К_м(cosφ),

K_М =^P

отн. ед.

73 Активная энергия, W_р, кВт·ч

ГОСТ 31819.22-2012 класс 0.2S

74 Активная энергия первой гармоники,

W P(1)=∑ P(1)· ∆t

WР(1), кВт·ч

75 Активная энергия прямой

W P1(1)=∑ P1(1)· ∆t

последовательности, W_Р1(1), кВт·ч

76 Реактивная энергия, W_Q, квар·ч

ГОСТ 31819.23-2012 класс 1

77 Реактивная энергия первой

W_Q(1)=∑ Q₍₁₎ · ∆t

гармоники, W_Q(1), квар·ч

78 Реактивная энергия прямой

W_Q1(1)=∑ Q₁₍₁₎· ∆t

последовательности, W_Q1(1), квар·ч

79 Полная энергия, W_S, кВ·А·ч

W_S=∑ S·∆t

80 Полная энергия первой гармоники,

W_S(1)=∑ S₍₁₎· ∆t

WS(1), кВ·А·ч

81 Полная энергия прямой

W_S1(1)=∑ S₁₍₁₎ · ∆t

последовательности, W_S1(1), кВ·А·ч

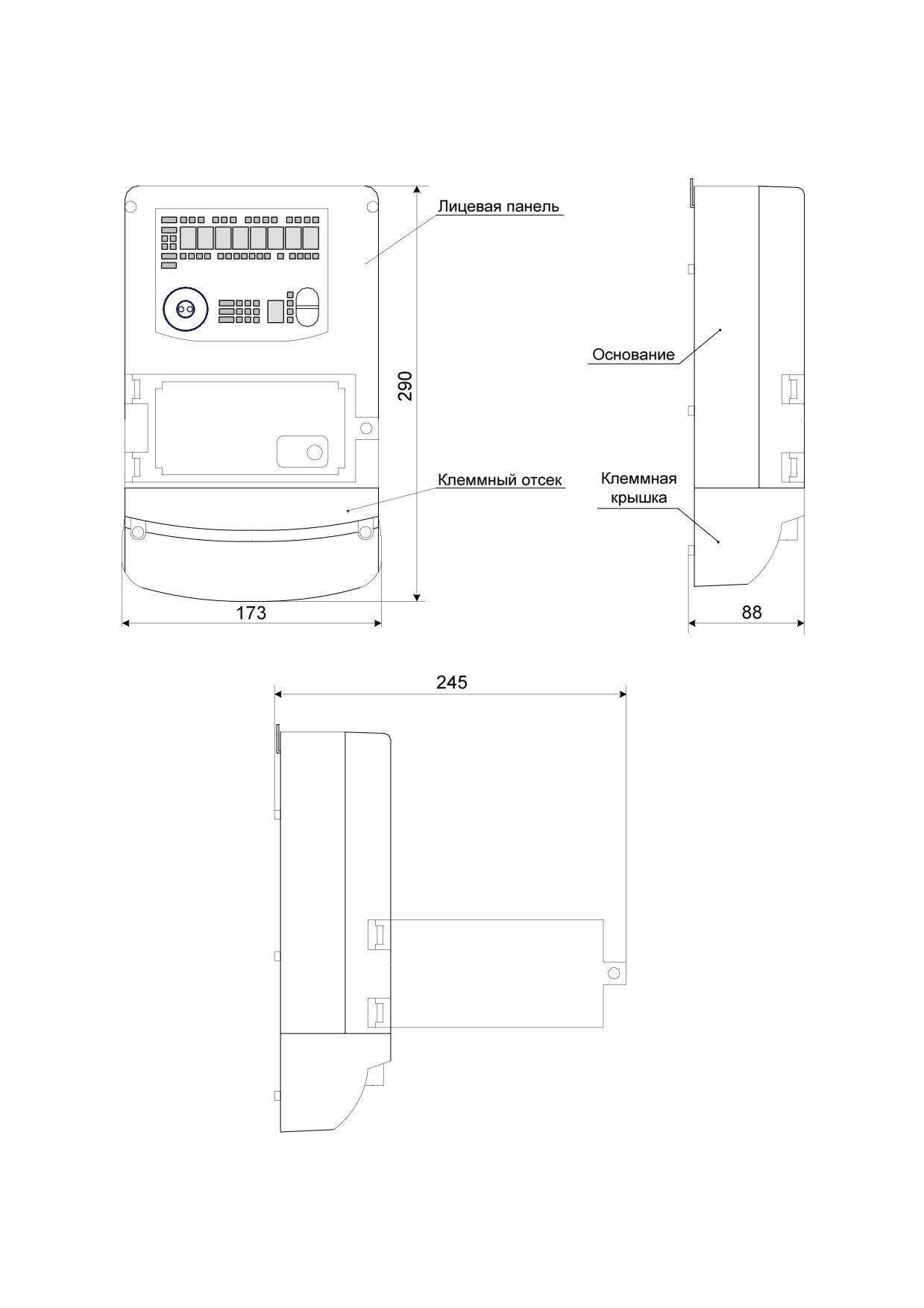

Приложение В

(обязательное)

Схемы внешних подключения счетчиков

U_пит2

U_пит1

Общ.

# 1

# 2

# 3

# 4

ноль

Выходное реле

RS485 # 1

RS485 # 2

Испытат. выходы

РЕЗЕРВ

U₁

U₂

U₃

U_N

I₁

I₂

I₃

ЩМК120

ТН1

ТН2

ТН3

ТТ3

ТТ2

ТТ1

U_пит1 - напряжение основного источника питания прибора

U_пит2 - напряжение резервного/вспомогательного источника электропитания

Примечания

1 Расположение клемм подключения измерительных цепей тока («I₁», «I₂», «I₃» -

клеммы №№ 1, 3, 4, 6, 7, 9), напряжения (клеммы №№ 2, 5, 8, 10) и клемм №№ 11-28

показано на рисунке В.3

Рисунок В.1 - Схема подключения счетчика

(трехфазное четырехпроводное трехэлементное подключение с использованием 3 ТТ и 3 ТН)

Клеммы подключения

резервного электропитания (27, 28)

и заземления (26)

Клеммы подключения

к выходному реле (13-15), к

испытательным выходам (20-24)

и интерфейса RS-485 (16-17, 18-19)

Клеммы измерительных цепей тока

Клеммы подключения

(1, 3, 4, 6, 7, 9) и напряжения (2, 5, 8, 10)

основного электропитания (11, 12)

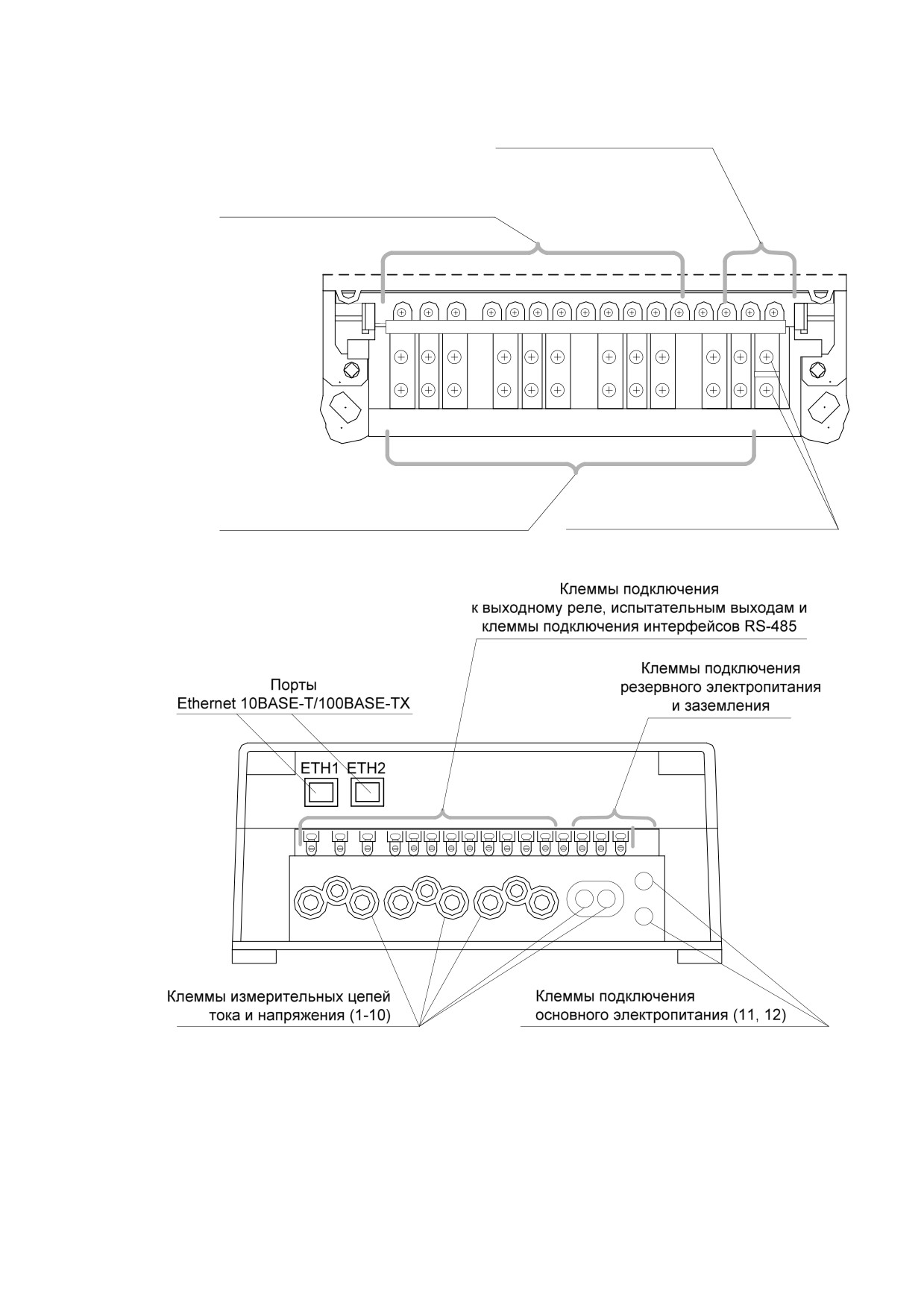

Рисунок В.3 - Расположение клемм подключения измерительных цепей тока и напряжения,

клемм подключения к выходному реле, к испытательным выходам, клемм интерфейса

RS485, электропитания и заземления под клеммной крышкой счетчика:

а - вид на прибор спереди со снятой клеммной крышкой; б - вид на прибор снизу.

Приложение Д

(обязательное)

Описание WEB-интерфейса счетчика

Д.1 Общие сведения

Д.1.1 Подключение к устройству через Web-интерфейс производится с

локального или удаленного компьютера (рабочей станции), имеющий связь с

устройством через IP-сеть. Подробные сведения о выполнении операций

подключения к устройству через Web-интерфейс приведены в 3.3.3 настоящего

руководства.

Д.1.2 Обобщенная структура экрана Web-интерфейса приведена на

рисунке Д.1.

Экран Web-интерфейса включает в себя строку вкладок, область

пунктов меню, область отображения основной информации. Также на экране

присутствует строка отображения состояния и другая дополнительная

информация (например, наименование места установки устройства, модель

устройства и текущее имя пользователя в сеансе связи с устройством через

Web-интерфейс).

Д.1.3 Строка вкладок включает в себя имена соответствующих вкладок

Web-интерфейса:

«ИЗМЕРЕНИЯ»,

«НАСТРОЙКИ»,

«ЖУРНАЛ» и

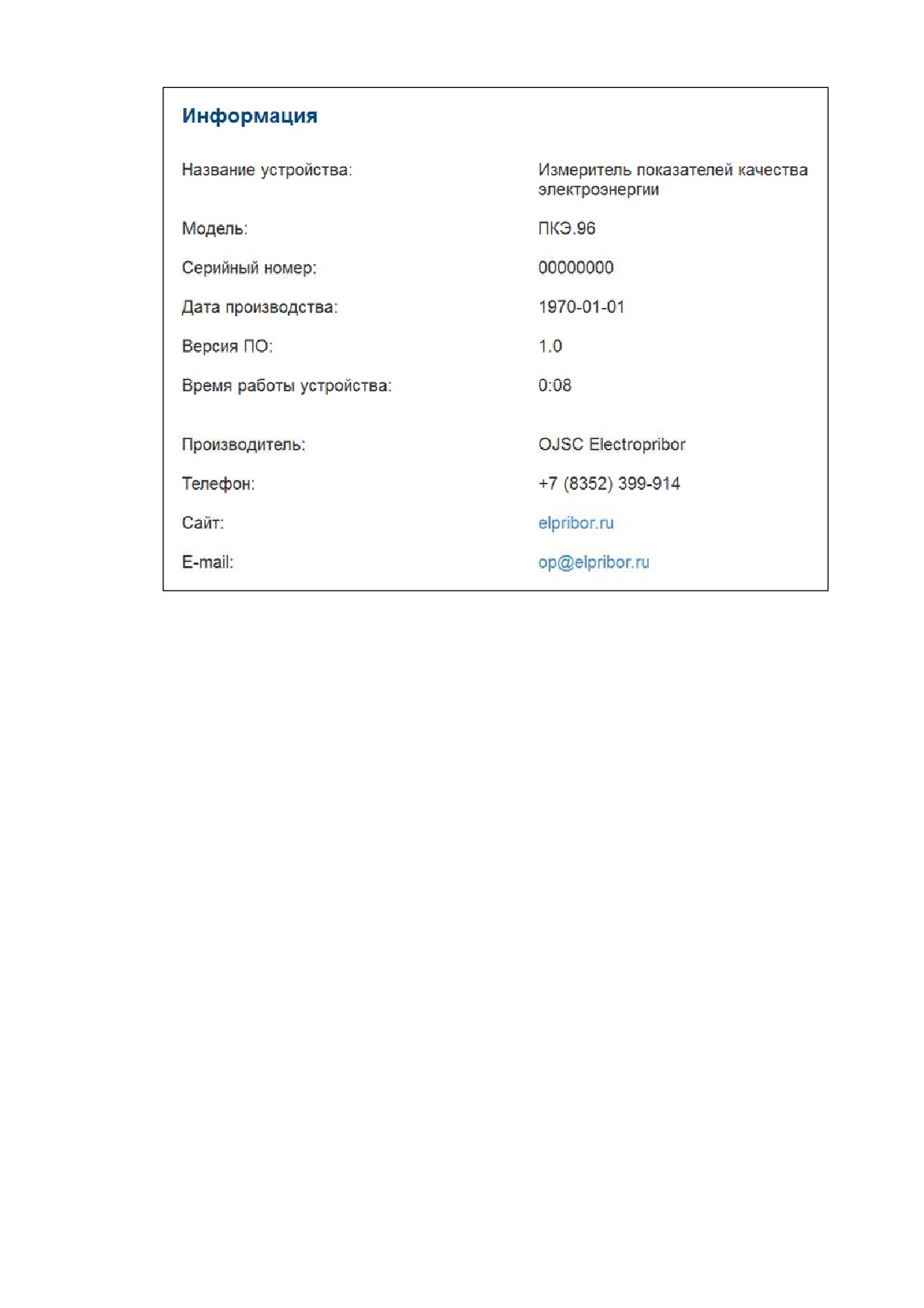

«ИНФОРМАЦИЯ».

При нажатии на имя вкладки осуществляется переход в

соответствующую вкладку. При этом экран Web-интерфейса принимает вид,

соответствующий нахождению пользователя в данной вкладке.

Описание возможных действий пользователя при нахождении в

соответствующих вкладках Web-интерфейса приведено в последующих

пунктах приложения.

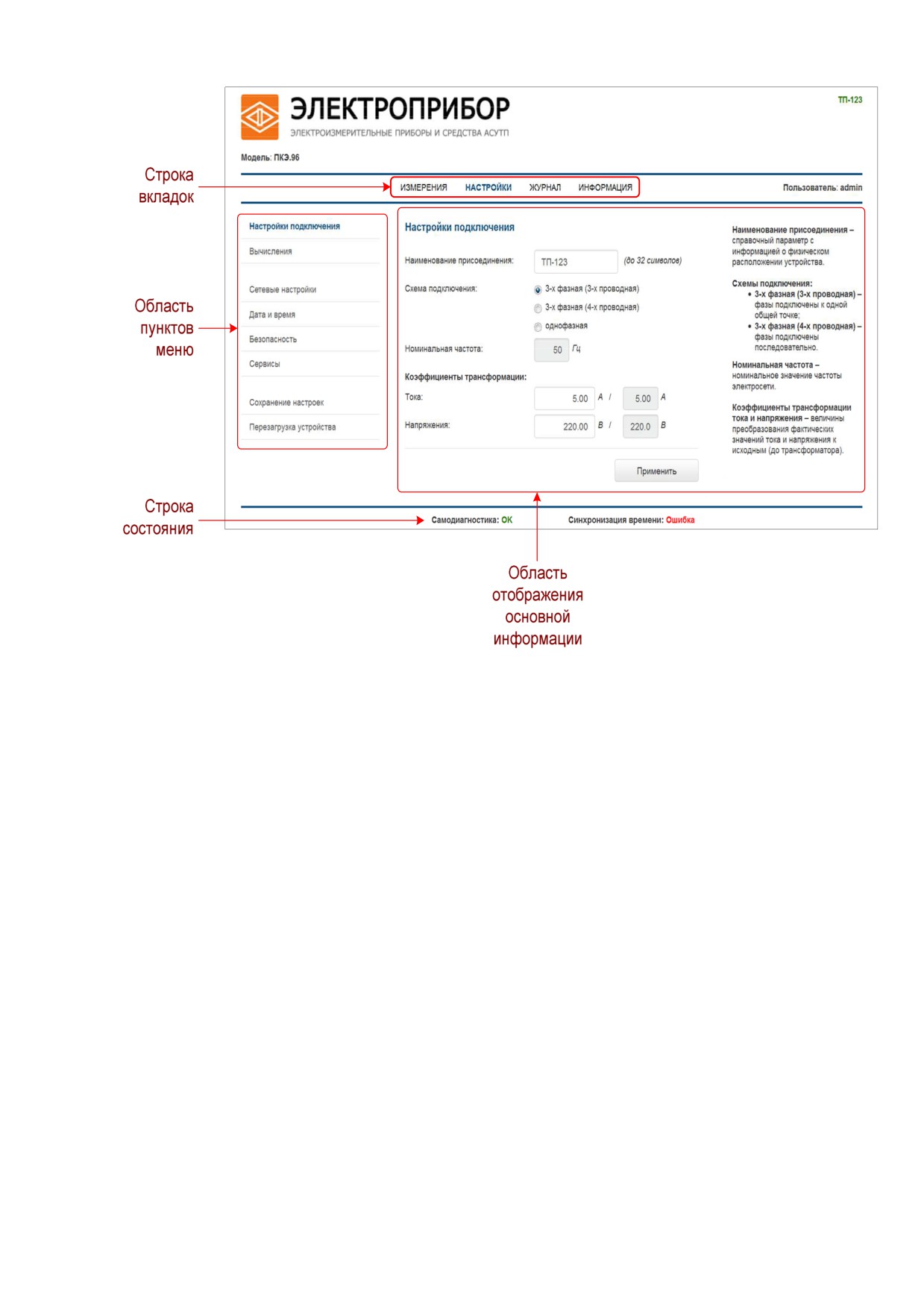

Рисунок Д.1 - Общая структура экрана Web-интерфейса

Д.1.4 Область пунктов меню включает в себя несколько пунктов,

состав которых может меняться в зависимости от того, в какой вкладке в

текущий момент находится пользователь.

При нажатии на наименование пункта в области пунктов меню

осуществляется переход к соответствующему экрану Web-интерфейса.

Описание действий, совершаемых пользователем при нахождении на

соответствующем экране Web-интерфейса, приведено в последующих пунктах

данного приложения.

Д.1.5 Область отображения основной информации служит для

обеспечения ввода пользователем данных, необходимых для конфигурирования

устройства

(при нахождении пользователя во вкладке

«НАСТРОЙКИ»), а

также других данных, например, текущих измеренных прибором значений

электрических параметров

(при нахождении во вкладке

«ИЗМЕРЕНИЯ»),

журнала событий прибора (при нахождении во вкладке «ЖУРНАЛ») и т.п.

Д.1.6 Строка состояния служит для визуализации флагов текущего

состояния устройства и его окружения.

Строка включает в себя два флага состояния:

1) результат самодиагностики прибора;

2) результат выполнения последней процедуры синхронизации

устройства с внешним сервером точного времени.

Значение каждого из флагов состояния отражается знаковой строкой

соответствующего цвета. Описание возможных значений флагов состояния

приведено в таблице Д.1.

Таблица Д.1 - Описание значений флагов в строке состояния

Наименование

Значение

Описание состояния

флага

«Самодиагностика»

«OK»

Прибор работает нормально

«Ошибка»

Ошибка самодиагностики прибора

(какие-либо

неполадки или сбой в работе прибора)

«Синхронизация

«OK»

Последняя процедура синхронизации устройства

времени»

с внешним сервером была успешной

«Ошибка»

Ошибка в ходе выполнения последней процедуры

синхронизации устройства с внешним сервером

«Отсутствует»

Синхронизация времени прибора с внешним

сервером отключена

Д.2 Описание вкладки «ИЗМЕРЕНИЯ»

Во вкладке «ИЗМЕРЕНИЯ» обеспечивается:

- просмотр данных текущих измерений электрических параметров

(тока, напряжения, мощности, частоты и т.п.);

- просмотр данных текущих измерений электроэнергии

(величин

накопительных итогов) (отдельно по активной, реактивной и полной энергии с

учетом направления (принятая/отданная), квадранта и т.п.);

- доступ к сохраненным в приборе профилям величин измеряемой

электрической мощности

(считывание указанных профилей с прибора с

сохранением на локальный компьютер).

Вышеуказанные операции выполняются в соответствующих пунктах

меню вкладки «ИЗМЕРЕНИЯ». Соответственно, доступны три пункта меню:

1) «Действующие значения» (просмотр данных текущих измерений

электрических параметров: тока, напряжения, мощности, частоты и т.п.);

2) «Электрическая энергия»

(просмотр данных текущих измерений

электроэнергии (величин накопительных итогов));

3) «Профилирование мощности» (сохранение профилей мощности с

прибора на локальный компьютер).

Содержание вышеуказанных пунктов меню и работа с ними описаны

далее.

Д.2.1 Меню «Действующие значения»

При переходе во вкладку «ИЗМЕРЕНИЯ» пользователь попадает в

пункт меню «Действующие значения» автоматически.

При переходе пользователем во вкладку «ИЗМЕРЕНИЯ» и в меню

«Действующие значения» указанной вкладки основная область отображения

информации Web-интерфейса имеет примерный вид, как показано на

рисунке Д.2.

На указанной форме в соответствующих таблицах отображаются

данные измерений параметров электрической мощности, тока, напряжения и

частоты.

Данные измерений отображаются по состоянию на момент времени,

указанный в строке «Действующие значения» в верхней части экрана (на начало

указанной секунды астрономического времени по внутренним часам прибора).

Переводом переключателя «Автообновление» в положение «Вкл» обеспечивается

включение функции периодического обновления (1 раз в 5 секунд) данных

текущих измерений электрических величин, отображаемых на экране.

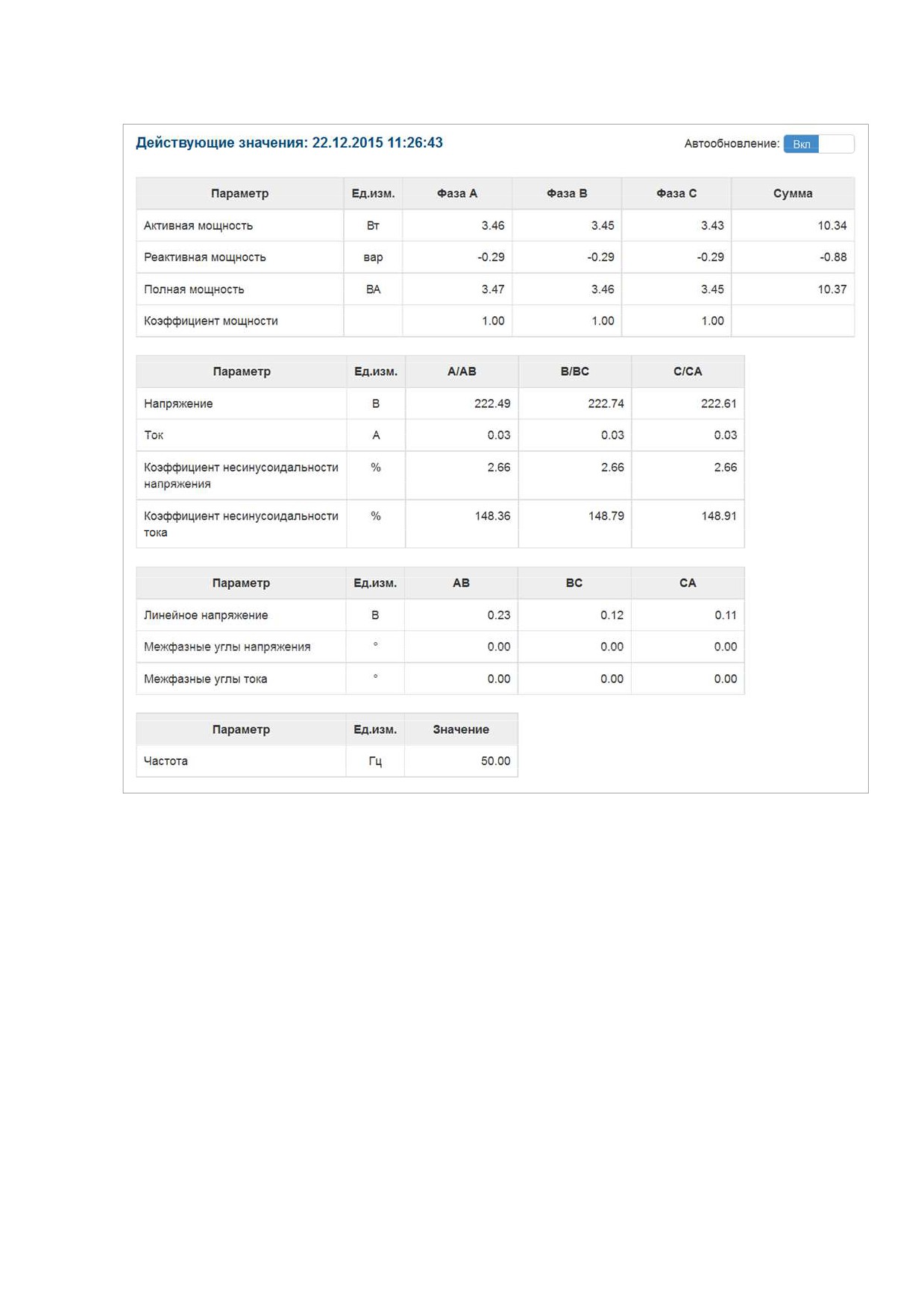

Рисунок Д.2 - Вкладка «ИЗМЕРЕНИЯ»

В первой по порядку таблице формы приводятся данные измерений

соответствующих мощностей по отдельным фазам и суммарно по фазам, а

также данные измерений коэффициента мощности по отдельным фазам.

Во второй таблице приводятся данные измерений действующих

значений фазных напряжений

(при заданном

4-проводном

3-элементном

подключении прибора по измерительным цепям напряжения; в случае

заданного

3-проводного

2-элементного подключения выводятся значения

междуфазных напряжений) и фазных токов. В третьей таблице приводятся

данные измерений действующих значений линейных

(междуфазных)

100

напряжений. В четвертой таблице

- данные текущих измерений частоты

напряжения.

Д.2.2 Меню «Электрическая энергия»

При переходе в указанное меню на экране в соответствующих таблицах

отображаются данные накопительных итогов по величинам электрической

энергии

(активной, реактивной, полной, с учетом направления

(прямая/отданная) либо номера квадранта):

1) таблица

«Электрическая энергия»

- величины электроэнергии с

учетом всех гармонических составляющих по отдельным фазам и суммарно по

фазам;

2) таблица «Электрическая энергия по 1-ой гармонике» - величины

электрической энергии 1-ой гармоники по отдельным фазам и суммарно по

фазам;

3) таблица «Электрическая энергия по прямой последовательности».

Данные величин накопительных итогов отображаются по состоянию на

момент времени, указанный в строке «Электрическая энергия: <ДАТА/ВРЕМЯ>»

в верхней части экрана (на начало указанной секунды астрономического времени

по внутренним часам прибора). Переводом переключателя «Автообновление» в

положение

«Вкл» обеспечивается включение функции периодического

обновления

(1 раз в

5 секунд) данных измеряемых прибором величин

накопительных итогов по электроэнергии, отображаемых на экране.

Величины накопительных итогов по активной и реактивной энергии по

умолчанию отображаются суммарно по всем тарифам счетчика электроэнергии

(с

1-ого по

8-ой). Для выбора тарифа, по которому будут отображаться

величины накопительных итогов в таблицах, имеется поле «Тариф:» в верхней

части экранной формы.

101

Д.3 Описание пунктов меню вкладки «НАСТРОЙКИ»

Во вкладке «НАСТРОЙКИ» пользователю доступны пункты меню,

указанные в таблице Д.2

(при первоначальном переходе во вкладку

пользователь автоматически попадает в меню «Настройки подключения»).

Описание порядка работы с отдельными пунктами меню во вкладке

«НАСТРОЙКИ» приведено в разделе

3 настоящего руководства в

соответствующих пунктах, описывающих выполнение через Web-интерфейс

операций программной настройки (конфигурирования) устройства.

Таблица Д.2 - Перечень пунктов меню во вкладке «НАСТРОЙКИ»

Пункт меню

Описание

Настройки подключения

Задание параметров подключения прибора к первичной

измеряемой эл.сети: настройка схемы подключения

(трех-/четырехпроводная),

задание

значений

коэффициентов

трансформации

измерительных

трансформаторов тока и напряжения; задание

наименования места установки прибора

(наименование

присоединения энергообъекта)

Вычисления

Задание параметров настройки измерений отдельных

ПКЭ, в частности, величины согласованного напряжения,

а также пороговых значений провалов, прерываний

напряжения, перенапряжений

Профилирование

Задание временных интервалов профилирования величин

мощности

измеряемой мощности в приборе

Тарификация

Настройка тарифных расписаний по учету электроэнергии

(только для модификации прибора ЩМК120СП с

функцией счетчика коммерческого / технического учета

электроэнергии)

Сетевые настройки

Настройка параметров доступа к устройству через

интерфейсы Ethernet

Дата и время

Настройку времени/даты

(показаний внутренних часов

реального времени прибора), а также настройки

параметров синхронизации внутренних часов прибора от

внешнего источника точного времени

Система

Настройка системных параметров: паролей доступа к

устройству через Web-интерфейс, уровня яркости

свечения LED-индикаторов на лицевой панели. В

указанном пункте меню также настраивается:

- для приборов ЩМК96 и ЩМК120 щитового исполнения:

начальный режим отображения лицевой панели после

перезагрузки прибора;

- для прибора ЩМК120СП

(панельного исполнения):

размерность отображаемых на лицевой панели прибора

102

Пункт меню

Описание

величин накопительных итогов по электроэнергии

(«Кило»/«Мега») и количество знаков после запятой

отображаемых величин накопительных итогов.

Интерфейс RS-485 № 1

Настройка параметров передачи данных через интерфейс

RS-485 # 1 прибора

Интерфейс RS-485 № 2

Настройка параметров передачи данных через интерфейс

RS-485 # 2 прибора

Испытательные выходы

Настройка испытательных выходов прибора (для прибора

в исполнении ЩМК120СП со встроенной функцией

счетчика

коммерческого

технического

учета

электроэнергии)

МЭК 60870-5-104

Настройка параметров передачи данных по протоколу

МЭК 60870-5-104

МЭК 61850-8-11

Настройка параметров коммуникационного сервера МЭК

61850-8-1 в приборе

Сохранение настроек

Сервисная функция сохранения текущих настроек

устройства (с целью, например, резервного копирования

настроек),

также

восстановления

заводской

конфигурации устройства

(параметров настройки

устройства, заданных по умолчанию на предприятии-

изготовителе)

Перезагрузка устройства

Экран инициации процесса перезагрузки устройства (для

обеспечения вступления в силу изменений отдельных

параметров настройки, выполненных в ходе последних

операций конфигурирования устройства)

Д.4 Описание вкладки «ЖУРНАЛ»

Д.4.1 При переходе во вкладку

«ЖУРНАЛ» на экран выводится

содержимое журнала событий устройства в виде таблицы, содержащей в

каждой из строк параметры соответствующего события из журнала, включая

дату и время события и текстовое описание события.

Примечание

- Отдельные строки выводимой таблицы,

соответствующие определенным событиям, могут выделяться символом «!» в

кружке красного цвета, что сигнализирует о высокой критичности данного

события, в частности, сигнализирующие о неработоспособности или

некорректном функционировании отдельных программно-аппаратных модулей

устройства.

Д.4.2 В процессе функционирования устройства в журнале событий

может быть накоплено большое количество записей.

103

При количестве записей в журнале 20 и более содержимое журнала

событий по умолчанию выводится на нескольких страницах (по 20 событий на

страницу), при этом переход к соответствующей странице событий

производится по ссылке «[n]» (здесь n - требуемый номер страницы событий в

журнале) в строке

«Страницы» в основной области экрана. Имеется

возможность увеличить число событий журнала, одновременно выводимых на

экране, выбором необходимого числа (50 или 100) в выпадающем списке в

строке «Сообщений на странице».

Д.4.3 В процессе работы с прибором имеется возможность очистки

журнала событий (полного удаления всех записей о событиях из журнала).

Выполнение указанного действия производится нажатием на кнопку «Очистить

журнал событий», расположенную на экране под таблицей событий.

Имеется также возможность сохранение текущего журнала событий в

виде текстового файла на локальном компьютере. Выполнение указанного

действия производится нажатием на кнопку

«Скачать журнал событий»,

расположенную на экране под таблицей событий.

Д.5 Описание вкладки «ИНФОРМАЦИЯ»

При переходе во вкладку

«ИНФОРМАЦИЯ» на экран выводится

заводская информация об устройстве, включая сведения о серийном номере,

текущей версии встроенного ПО устройства, продолжительности непрерывной

работы устройства после последнего включения, также приводятся сведения о

предприятии-изготовителе прибора (примерный вид экранной формы вкладки

«ИНФОРМАЦИЯ» приведен на рисунке Д.3).

104

Приложение Е

(обязательное)

Протокол совместимости ГОСТ Р МЭК 60870-5-104.

Возможность взаимодействия (совместимость)

Настоящий пункт обобщает параметры с целью оказания помощи в их

правильном выборе для отдельных применений. Если система составлена из

устройств, изготовленных разными изготовителями, то необходимо, чтобы все

партнеры согласились с выбранными параметрами.

Выбранные параметры обозначаются в белых прямоугольниках

следующим образом:

— Функция или ASDU не используется.

— Функция или ASDU используется, как стандарте

(по

умолчанию).

— Функция или ASDU используется в обратном режиме

(направлении).

— Функция или ASDU используется в стандартном и обратном

режимах.

Возможный выбор (пустой, Х, R или В) определяется для каждого

пункта или параметра.

Система или устройство

(Параметр, характерный для системы; указывает на определение

системы или устройства, маркируя один из нижеследующих прямоугольников

знаком Х)

— Определение системы

— Определение контролирующей станции (первичный Master)

— Определение контролируемой станции (вторичный Slave)

106

Прикладной уровень

Режим передачи прикладных данных

В настоящем стандарте используется только режим 1 (младший байт

передается первым), как определено в МЭК 60870-5-4, подпункт 4.10.

Общий адрес ASDU

(Параметр, характерный для системы маркируются знаком Х)

— Один байт

— Два байта

Адрес объекта информации

(Параметр, характерный для системы; маркируются знаком Х)

— Один байт

— Структурированный

— Два байта

— Неструктурированный

— Три байта

Причина передачи

(Параметр, характерный для системы; маркируются знаком Х)

— Один байт

— Два байта (с адресом источника).

Если адрес источника не используется, то он устанавливается в 0.

Выбор стандартных ASDU

Информация о процессе в направлении контроля

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<1> := Одноэлементная информация

M_SP_NA_1

107

<2> := Одноэлементная информация с меткой времени

M_SP_ТA_1

<3> := Двухэлементная информация

M_DP_NA_1

<4> := Двухэлементная информация с меткой времени

M_DP_TA_1

<5> := Информация о положении отпаек

M_ST_NA_1

<6> := Информация о положении отпаек с меткой времени

M_ST_TA_1

<7> := Строка из 32 бит

M_ВО_NA_1

<8> := Строка из 32 бит с меткой времени

M_ВО_ТA_1

<9> := Значение измеряемой величины, нормализованное значение

M_МЕ_NA_1

<10>:= Значение измеряемой величины, нормализованное значение

M_МЕ_ТA_1

с меткой времени

<11>:= Значение измеряемой величины, масштабированное

значение M_МЕ_NВ_1

<12>:= Значение измеряемой величины, масштабированное

значение M_МЕ_ТВ_1

с меткой времени

<13>:= Значение измеряемой величины, короткий формат с

плавающей запятой

M_МЕ_NС_1

108

<14>:= Значение измеряемой величины, короткий формат с

плавающей запятой с меткой времени

M_МЕ_ТС_1

<15>:= Интегральные суммы

M_IT_NA_1

<16>:= Интегральные суммы с меткой времени

M_IT_TA_1

<17>:= Действие устройств защиты с меткой времени

M_ЕР_ТA_1

<18>:= Упакованная информация о срабатывании пусковых

органов защиты с меткой времени

M_ЕР_ТВ_1

<19>:= Упакованная информация о срабатывании выходных цепей

устройства защиты с меткой времени

M_ЕР_ТС_1

<20>:= Упакованная одноэлементная информация с определением

изменения состояния

M_РS_NA_1

<21>:= Значение измеряемой величины, нормализованное значение

без описателя качества

M_МЕ_ND_1

<30>:= Одноэлементная информация с меткой времени

СР56Время2а M_SР_ТВ_1

<31>:= Двухэлементная информация с меткой времени

СР56Время2а M_DР_ТВ_1

<32>:= Информация о положении отпаек с меткой

времени СР56Время2а

M_SТ_ТВ_1

109

<33>:= Строка из 32 битов с меткой времени СР56Время2а

M_BO_ТВ_1

<34>:= Значение измеряемой величины, нормализованное значение

с меткой времени СР56Время2а

M_МЕ_ТD_1

<35>:= Значение измеряемой величины, масштабированное

значение с меткой времени СР56Время2а

M_МЕ_ТЕ_1

<36>:= Значение измеряемой величины, короткий формат с

плавающей запятой с меткой времени СР56Время2а

M_МЕ_ТF_1

<37>:= Интегральные суммы с меткой времени СР56Время2а

M_IT_ТB_1

<38>:= Действие устройств защиты с меткой времени СР56Время2а

M_ЕР_ТD_1

<39>:= Упакованная информация о срабатывании пусковых

органов защиты с меткой времени СР56Время2а

M_ЕР_ТЕ_1

<40>:= Упакованная информация о срабатывании выходных цепей

устройства защиты с меткой времени СР56Время2а

M_ЕР_ТF_1

Используются ASDU из наборов <2>, <4>, <6>, <8>, <10>, <12>, <14>,

<16>, <17>, <18>, <19> или из наборов от <30> до <40>.

Информация о процессе в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

110

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<45>:= Однопозиционная команда

С_SC_NA_1

<46>:= Двухпозиционная команда

С_DC_NA_1

<47>:= Команда пошагового регулирования

С_RC_NA_1

<48>:= Команда уставки, нормализованное значение

С_SЕ_NA_1

<49>:= Команда уставки, масштабированное значение

С_SЕ_NВ_1

<50>:= Команда уставки, короткий формат с плавающей запятой

С_SЕ_NС_1

<51>:= Строка из 32 бит

С_ВО_NA_1

<52>:= Однопозиционная команда с меткой времени

С_SC_TA_1

<53>:= Двухпозиционная команда с меткой времени

С_DC_TA_1

<54>:= Команда пошагового регулирования с меткой времени

С_RC_TA_1

<55>:= Команда уставки, нормализованное значение

с меткой времени

С_SЕ_TA_1

<56>:= Команда уставки, масштабированное значение

с меткой времени

С_SЕ_TВ_1

<57>:= Команда уставки, короткий формат с плавающей запятой

с меткой времени

С_SЕ_TС_1

111

<58>:= Строка из 32 бит с меткой времени

С_ВО_TA_1

Информация о системе в направлении контроля

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<70>:= Окончание инициализации

M_ЕI_NA_1

Информация о системе в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<100>:= Команда опроса

С_IС_NA_1

<101>:= Команда опроса счетчиков

С_СI_NA_1

<102>:= Команда чтения

С_RD_NA_1

<103>:= Команда синхронизации времени

С_CS_NA_1

<104>:= Команда тестирования

С_TS_NA_1

<105>:= Команда сброса процесса

С_RР_NA_1

<106>:= Команда определения запаздывания

С_СD_NA_1

112

<107>:= Команда тестирования с меткой времени

С_TS_TA_1

Передача параметра в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<110>:= Параметр измеряемой величины, нормализованное значение

Р_МЕ_NA_1

<111>:= Параметр измеряемой величины, масштабированное значение

Р_МЕ_NВ_1

<112>:= Параметр измеряемой величины, короткий формат с

плавающей запятой

Р_МЕ_NС_1

<113>:= Активация параметра

Р_АС_NA_1

Пересылка файла

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<120>:= Файл готов

F_FR_NA_1

<121>:= Секция готова

F_SR_NA_1

<122>:= Вызов директории, выбор файла, вызов файла, вызов секции

F_SC_NA_1

<123>:= Последняя секция, последний сегмент

F_LS_NA_1

<124>:= Подтверждение приема файла, подтверждение приема секции

F_AF_NA_1

<125>:= Сегмент

F_SG_NA_1

113

<126>:= Директория {пропуск или Х; только в направлении

контроля (стандартном)}

F_DR_TA_1

Основные прикладные функции

Инициализация станции

(Параметр, характерный для станции; если функция используется, то

прямоугольник маркируется знаком Х)

— Удаленная инициализация вторичной станции

Циклическая передача данных

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Циклическая передача данных

Процедура чтения

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Процедура чтения

Спорадическая передача

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Спорадическая передача

114

Дублированная передача объектов информации при спорадической

причине передачи

— Одноэлементная информация M_SP_NA_1, M_SP_TA_1,

M_SP_TB_1, M_PS_NA_1

— Двухэлементная информация M_DP_NA_1, M_DP_TA_1,

M_DP_TB_1

— Информация о положении отпаек M_SТ_NA_1, M_SТ_TA_1,

M_SТ_TB_1

— Строка из 32 бит M_ВО_NA_1, M_ВО_TA_1, M_ВО_TB_1

— Измеряемое значение, нормализованное M_МЕ_NA_1,

M_МЕ_TA_1, M_МЕ_ND_1, M_МЕ_TD_1

— Измеряемое значение, масштабированное M_МЕ_NВ_1,

M_МЕ_TВ_1, M_МЕ_ТЕ_1

— Измеряемое значение, короткий формат с плавающей запятой

M_МЕ_NС_1, M_МЕ_TС_1, M_МЕ_TF_1

Опрос станции

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Общий

— Группа 1

— Группа 6

— Группа 11

— Группа 16

— Группа 2

— Группа 7

— Группа 12

— Группа 3

— Группа 8

— Группа 13

— Группа 4

— Группа 9

— Группа 14

— Группа 5

— Группа 10

— Группа 15

Адреса объектов информации, принадлежащих каждой группе, должны

быть приведены в отдельной таблице

115

Синхронизация времени

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Синхронизация времени

— Использование дней недели

— Использование RES1, GEN (замена метки времени есть/замены

метки времени нет)

— Использование флага SU (летнее время)

Передача команд

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Прямая передача команд

— Прямая передача команд уставки

— Передача команд с предварительным выбором

— Передача команд уставки с предварительным выбором

— Использование C_SE_ACTTERM

— Нет дополнительного определения длительности выходного импульса

— Короткий импульс (длительность определяется системным

параметром на КП)

— Длинный импульс (длительность определяется системным

параметром на КП)

— Постоянный выход

116

Передача интегральных сумм

(Параметр, характерный для станции или объекта; маркируется знаком

Х, если функция используется только в стандартном направлении, знаком R —

если используется только в обратном направлении, знаком В

— если

используется в обоих направлениях)

— Режим А: Местная фиксация со спорадической передачей

— Режим В: Местная фиксация с опросом счетчика

— Режим С: Фиксация и передача при помощи команд опроса

счетчика

— Режим D: Фиксация командой опроса счетчика, фиксированные

значения сообщаются спорадически

— Считывание счетчика

— Фиксация счетчика без сброса

— Фиксация счетчика со сбросом

— Сброс счетчика

— Общий запрос счетчиков

— Запрос счетчиков группы 1 Адреса объектов информации,

принадлежащих

— Запрос счетчиков группы 2 каждой группе, должны быть

показаны

— Запрос счетчиков группы 3 в отдельной таблице

— Запрос счетчиков группы 4

Загрузка параметра

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

117

— Пороговое значение величины

— Коэффициент сглаживания

— Нижний предел для передачи значений измеряемой величины

— Верхний предел для передачи значений измеряемой величины

Активация параметра

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Активация/деактивация постоянной циклической или

периодической передачи адресованных объектов

Процедура тестирования

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Процедура тестирования

Пересылка файлов

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется)

Пересылка файлов в направлении контроля

— Прозрачный файл

— Передача данных о повреждениях от аппаратуры защиты

— Передача последовательности событий

118

— Передача последовательности регистрируемых аналоговых

величин

Пересылка файлов в направлении управления

— Прозрачный файл

Фоновое сканирование

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Фоновое сканирование

Получение задержки передачи

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Получение задержки передачи

Определение тайм-аутов

Обозначение

Значение по

Описание

Выбранное

умолчанию,

значение

30 сек.

Тайм-аут при установлении соединения

15 сек.

Тайм-аут при посылке и тестировании APDU

10 сек.

Тайм-аут для подтверждения в случае

отсутствия сообщения с данными

20 сек.

Тайм-аут для посылки блоков тестирования в

случае долгого простоя

Максимальное число k неподтвержденных APDU формата I и последних

подтверждающих APDU (w)

Обозначение

Значение по

Описание

Выбранное

умолчанию

значение

12 APDU

Максимальная разность между переменной

состояния

номером

последнего

подтвержденного APDU

8 APDU

Последнее подтверждение после приема w

APDU формата I

119

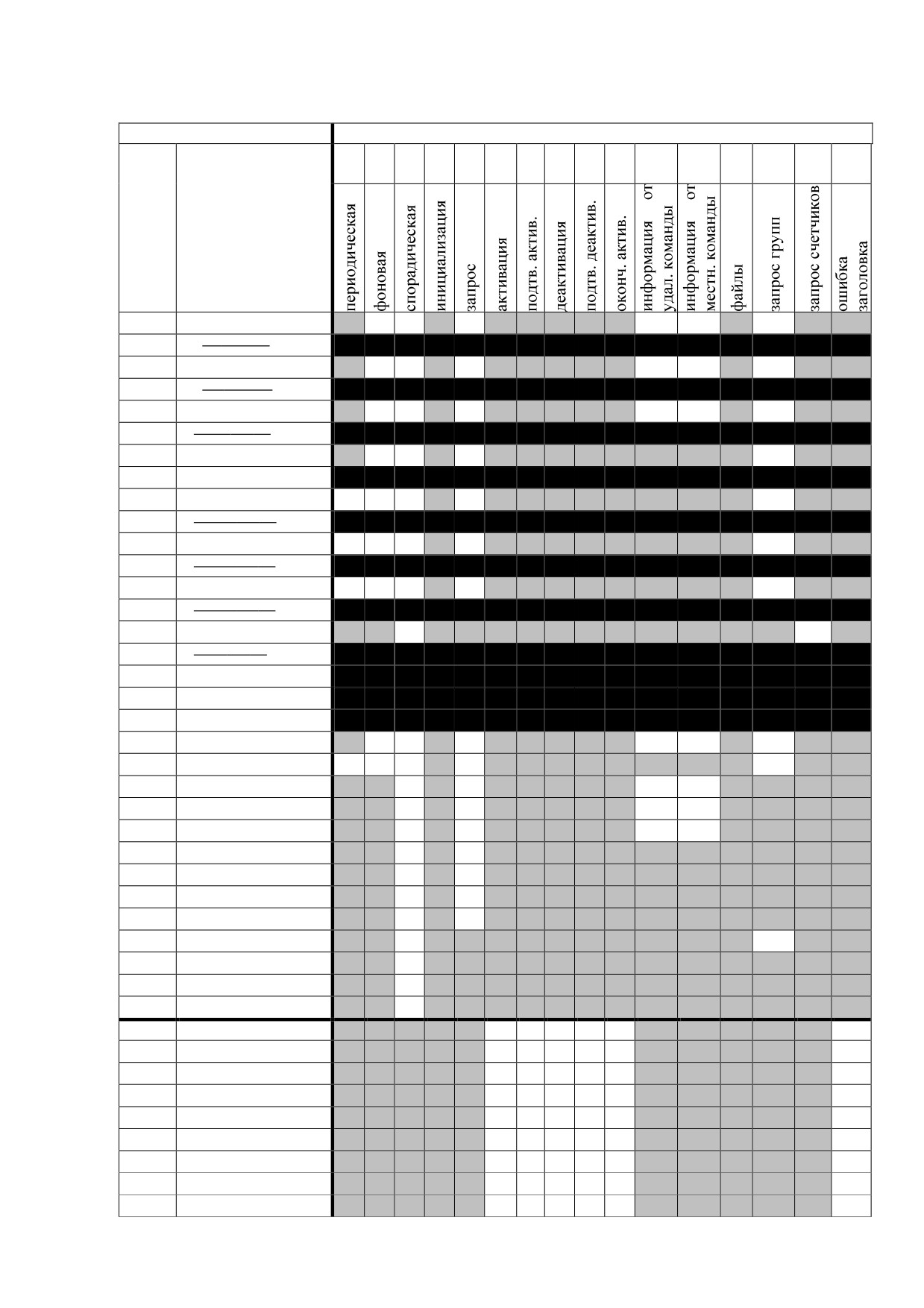

ИДЕНТИФИКАТОР ТИПА

Причина передачи

20-

37-

44-

Тип

Метка

<1>

М_SP_NA_1

<2>

М_SP_ТА_1

<3>

М_DP_NA_1

<4>

М_DP_ТА_1

<5>

М_ST_NA_1

<6>

М_ST_ТА_1

<7>

М_ВО_NA_1

<8>

М_ВО_ТА_1

<9>

М_ME_NA_1

<10>

М_ME_ТА_1

<11>

М_ME_NB_1

<12>

М_ME_ТВ_1

<13>

М_ME_NC_1

<14>

М_ME_ТС_1

<15>

М_IT_NA_1

<16>

М_IT_ТА_1

<17>

М_ЕР_ТА_1

<18>

М_ЕР_ТВ_1

<19>

М_ЕР_ТС_1

<20>

М_PS_NA_1

<21>

M_ME_ND_1

<30>

М_SP_ТВ_1

<31>

М_DP_ТВ_1

<32>

М_ST_ТВ_1

<33>

М_ВО_ТВ_1

<34>

М_ME_TD_1

<35>

М_ME_ТЕ_1

<36>

М_ME_TF_1

<37>

М_IT_ТВ_1

<38>

М_ЕР_TD_1

<39>

М_ЕР_ТЕ_1

<40>

М_ЕР_TF_1

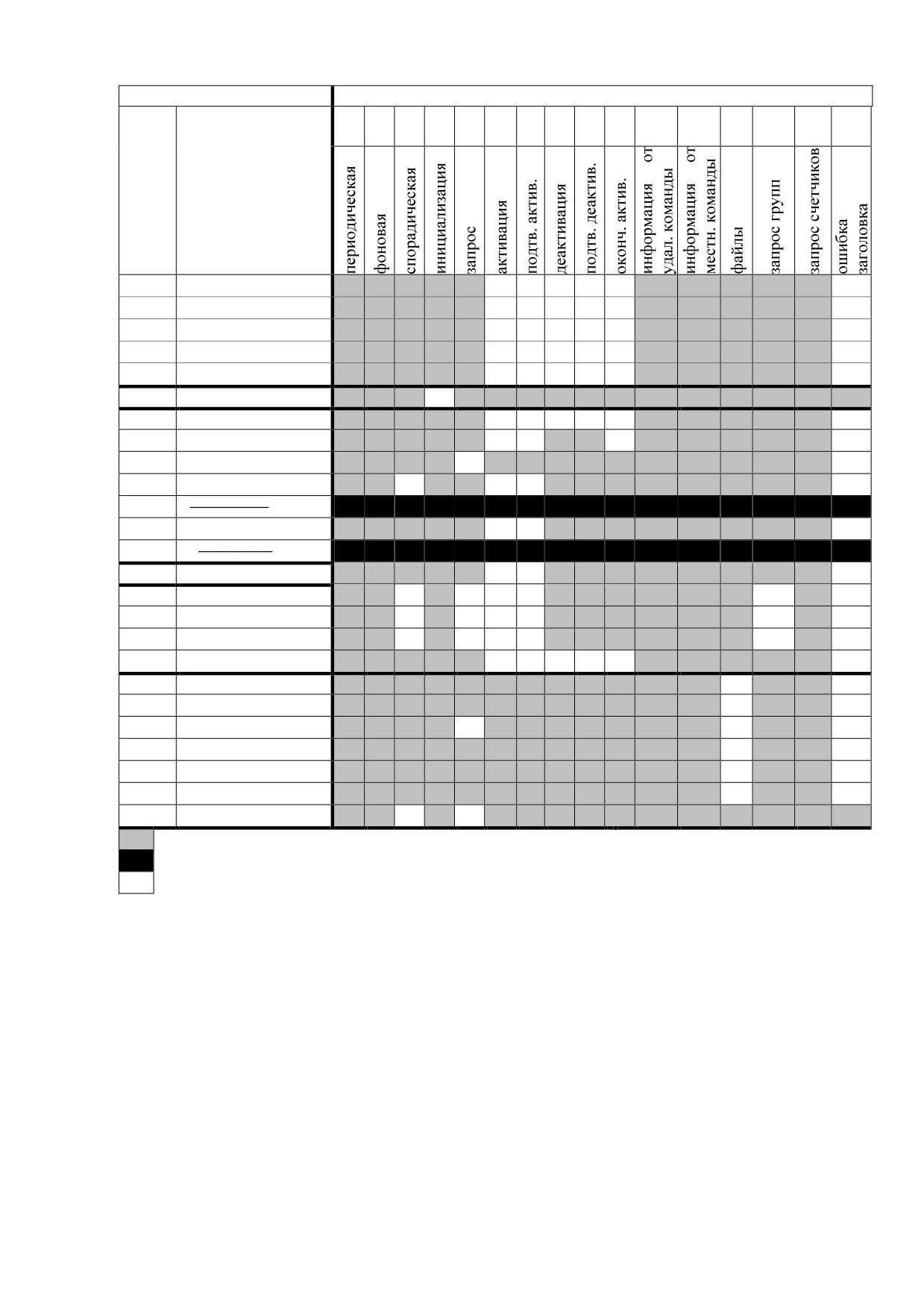

<45>

С_SC_NA_1

<46>

С_DC_NA_1

<47>

С_RC_NA_1

<48>

С_SE_NA_1

<49>

С_SE_NB_1

<50>

С_SE_NC_1

<51>

С_ВО_NA_1

<58>

С_SC_TA_1

<59>

С_DC_TA_1

120

Приложение Ж

(обязательное)

Декларации соответствия МЭК 61850 (PICS & MICS)

В настоящем приложении приведены декларации

“Protocol

Implementation Conformance Statement”

(PICS)

(требование Ж.1) и

“Model

Implementation Conformance Statement”

(MICS)

(требование Ж.2) на

соответствие счетчика стандарту МЭК 61850.

Ж.1

“Protocol Implementation Conformance Statement” (PICS)

The basic conformance statement shall be as defined in Table Ж.1.1.

Table Ж.1.1 - Basic conformance statement

Client/

Server/

Subscriber

Publisher

Client-Server Roles

B11

Server side

(of TWO-PARTY-APPLICATION-ASSOCIATION)

B12

Client side

(of TWO-PARTY-APPLICATION-ASSOCIATION)

SCSMs Supported

B21

SCSM: IEC 61850-8-1 used

B22

SCSM: IEC 61850-9-1 used

B23

SCSM: IEC 61850-9-2 used

B24

SCSM: Others

Generic Substation Event Model (GSE)

B31

Publisher side

B32

Subscriber side

Transmission of Sampled Value Model (SVC)

B41

Publisher side

B42

Subscriber side

Y - Yes (supported)

N - No (not supported)

122

The ACSI models conformance statement shall be as defined in Table Ж.1.2.

Table Ж.1.2 - ACSI models conformance statement

Client/

Server/

Value/ Comments

Subscriber

Publisher

Logical device

Logical node

Data

Data set

Substitution

Setting group control

Reporting

Buffered report control

M7-1

sequence-number

M7-2

report-time-stamp

M7-3

reason-for-inclusion

M7-4

data-set-name

M7-5

data-reference

M7-6

buffer-overflow

M7-7

entrylD

M7-8

BufTim

M7-9

IntgPd

M7-10

Unbuffered report control

M8-1

sequence-number

M8-2

report-time-stamp

M8-3

reason-for-inclusion

M8-4

data-set-name

M8-5

data-reference

M8-6

BufTim

M8-7

IntgPd

M8-8

Logging

Log control

M9-1

IntgPd

M10

Log

M11

Control

M12

GOOSE

M12-1

entrylD

M12-2

dataReflnc

M13

GSSE

M14

Multicast SVC

M15

Unicast SVC

M16

Time

M17

File Transfer

123

The ACSI service conformance statement shall be as defined in Table A.3 (depending on

the statements in Table Ж.1.1).

Table Ж.1.3 - ACSI service conformance statement

AA:

Client/

Server/

Services

Comments

TP/MC

Subscriber

Publisher

Server (clause 6)

ServerDirectory

Application association (clause 7)

Associate

Abort

Release

Logical device (clause 8)

LogicalDeviceDirectory

Logical node (clause 9)

LogicalNodeDirectory

GetAllDataValues

Data (clause 10)

GetDataValues

SetDataValues

S10

GetDataDirectory

S11

GetDataDefinition

Data set (clause 11)

S12

GetDataSetValues

S13

SetDataSetValues

S14

CreateDataSet

S15

DeleteDataSet

S16

GetDataSetDirectory

Substitution (clause 12)

S17

SetDataValues

Setting group control (clause 13)

S18

SelectActiveSG

S19

SelectEditSG

S20

SetSGValues

S21

ConfirmEditSGValues

S22

GetSGValues

S23

GetSGCBValues

Reporting (clause 14)

Buffered report control block (BRCB)

S24

Report

S24-1

data-change (dchg)

S24-2

qchg-change (qchg)

S24-3

data-update (dupd)

S25

GetBRCBValues

124

AA:

Client/

Server/

Services

Comments

TP/MC

Subscriber

Publisher

S26

SetBRCBValues

Unbuffered report control block (URCB)

S27

Report

S27-1

data-change (dchg)

S27-2

qchg-change (qchg)

S27-3

data-update (dup)

S28

GetURCBValues

S29

SetURCBValues

Logging (clause 14)

Log control block

S30

GetLCBValues

S31

SetLCBValues

Log

S32

QueryLogByTime

S33

QueryLogAfter

S34

GetLogStatusValues

Generic substation event model

(GSE)

(clause 14.3.5.3.4)

GOOSE-CONTROL-BLOCK

S35

SendGOOSEMessage

S36

GetGoReference

S37

GetGOOSEEIementNumber

S38

GetGoCBValues

S39

SetGoCBValues

GSSE-CONTROL-BLOCK

S40

SendGSSEMessage

S41

GetGsReference

S42

GetGSSEEIementNumber

S43

GetGsCBValues

S44

SetGsCBValues

Transmission of sampled

value

model

(SVC) (clause 16)

Multicast SVC

S45

SendMSVMessage

S46

GetMSVCBValues

S47

SetMSVCBValues

Unicast SVC

S48

SendUSVMessage

S49

GetUSVCBValues

S50

SetUSVCBValues

125

Ж.2

“Model Implementation Conformance Statement” (MICS)

Ж.2.1 Введение

Ниже представлено содержимое документа “Model Implementation

Conformance Statement” (MICS), описывающего реализованную в счетчиках

информационную модель стандарта МЭК

61850. Документ содержит

определения всех используемых в составе счетчика логических узлов в

соответствии со стандартом МЭК 61850, связанных с ними типов данных

(классов) и другие основные элементы информационной модели счетчика.

Предполагается, что читатель данного подраздела Приложения Ж ознакомлен с

основными положениями стандартов серии МЭК 61850, части 7.

Ж.2.2 Определения логических устройств

Следующая таблица дает обзор используемых типов логических устройств:

LN Instance

LN Type

Description

Domain «Power Quality Instrument» (PQI)

PQI

LLN0

LLN0_CON

Common Logical Device

LPHD1

LPHD_CON

Physical Device Information

MMXU1

MMXU_CON

Measurement

Y - Yes (supported)

N - No (not supported)

Ж.2.3 Определения логических узлов

Следующая таблица дает обзор используемых типов логических узлов:

LN Type

(LN Class)

Description

Name Space

LLN0_CON

(LLN0)

General Logical Node

IEC 61850-7-4:2003

LPHD_CON

(LPHD)

Physical Device Information

IEC 61850-7-4:2003

MMXU_CON

(MMXU)

Measurement

IEC 61850-7-4:2003

Далее в последующих пунктах приведены таблицы определения для

каждого из логических узлов информационной модели МЭК 61850 устройства.

Ж.2.3.1 Logical node: LLN0_CON

Description: General Logical Node

127

LN Class: LLN0

Attribute

Attr. Type

Explanation

Mod

INC_MODCON

Mode

Beh

INS_BEHCON

Behavior

Health

INS_HLTCON

Health

NamPIt

LPL_CON

Name Plate

Y - Yes (shall be included)

Ж.2.3.2 Logical node LPHD_CON

Description: Physical Device Information

LN Class: LPHD

Attribute

Attr. Type

Explanation

PhyNam

DPL_CON

Device name plate

PhyHealth

INS_HLTCON

Health

Proxy

SPS_CON

Indicates if this LN is a proxy

Ж.2.3.3 Logical node: MMXU_CON

Description: Measurement

LN Class: MMXU

Attribute

Attr. Type

Explanation

TotW

MV_CON

Total Active Power (Total P)

TotVAr

MV_CON

Total Reactive Power (Total Q)

TotVA

MV_CON

Total Apparent Power (Total S)

TotPF

MV_CON

Average Power factor (Total PF)

MV_CON

Frequency

PPV

DEL_CON

Phase to phase voltages

PhV

WYE_CON

Phase to ground voltages

WYE_CON

Phase currents (IL1, IL2, IL3)

WYE_CON

Phase active power (P)

VAr

WYE_CON

Phase reactive power (Q)

WYE_CON

Phase apparent power (S)

WYE_CON

Phase power factor

Ж.2.4

Определения используемых типов данных (классов)

Ж.2.4.1 Common data class: INC_MODCON

Description: Controllable integer status (INC)

CDC Class: INC

128

Attribute

Type

Comment

stVal

ENUMERATED

Status value of the data

(type EnumMod)

Quality

the

attribute(s)

representing the value of the data.

TimeStamp

Timestamp of the last change in one of the

attribute(s) representing the value of the

data or in the q attribute.

ctlModel

ENUMERATED

Specifies the control model of IEC

(type EnumCtlModel)

61850-7-2 that corresponds to the

behaviour of the data.

Y - Yes (shell be included)

N - No (not included)

Ж.2.4.2 Common data class: SPS_CON

Description: Single point status (SPS)

CDC Class: SPS

Attribute

Type

Comment

stVal

BOOLEAN

Status value of the data

Quality

the

attribute(s)

representing the value of the data.

Timestamp of the last change in one of the

TimeStamp

attribute(s) representing the value of the

data or in the q attribute.

Ж.2.4.3 Common data class: INS_BEHCON

Description: Integer status (INS)

CDC Class: INS

Attribute

Type

Comment

stVal

ENUMERATED

Status value of the data

(type EnumBeh)

Quality

Quality of the attribute(s) representing the

value of the data.

TimeStamp

Timestamp of the last change in one of the

attribute(s) representing the value of the

data or in the q attribute.

Ж.2.4.4 Common data class: INS_HLTCON

Description: Integer status (INS)

CDC Class: INS

129

Attribute

Type

Comment

stVal

ENUMERATED

Status value of the data

(type EnumHealth)

Quality

Quality of the attribute(s) representing the

value of the data.

TimeStamp

Timestamp of the last change in one of the

attribute(s) representing the value of the

data or in the q attribute.

Ж.2.4.5 Common data class: DPL_CON

Description: Device name plate (DPL)

CDC Class: DPL

Attribute

Type

Comment

vendor

VisString255

Name of the vendor

(Val = “Continuum”)

Ж.2.4.6 Common data class: LPL_CON

Description: Logical node name plate (LPL)

CDC Class: LPL

Attribute

Type

Comment

vendor

VisString255

Name of the vendor

swRev

VisString255

Software revision

VisString255

Textual description of the data.

configRev

VisString255

Uniquely identifies the configuration of a

logical device instance.

ldNs

VisString255

Logical device name space.

c2 - shall be ‘Y’ for LLN0; otherwise shell be ‘N’

130

Ж.2.4.9 Common data class: MV_CON

Description: Measured value (MV)

CDC Class: MV

Attribute

Type

Comment

mag

Struct

(type

Magnitude of a measured value.

AnalogueValueFloat)

Quality of the attribute(s) representing the

Quality

measured value.

TimeStamp

Timestamp of the last change in one of the

attribute(s) representing the measured

value or in the q attribute.

Ж.2.4.8 Common data class: CMV_CON

Description: Complex measured value (CMV)

CDC Class: CMV

Attribute

Type

Comment

cVal

Struct (typeVector)

Vector of a measured value.

Quality of the attribute(s) representing the

Quality

measured value.

TimeStamp

Timestamp of the last change in one of the

attribute(s) representing the measured

value or in the q attribute.

Ж.2.4.9 Common data class: DEL_CON

Description: Phase to phase related measured values of a three phase system (DEL)

CDC Class: DEL

Attribute

Type

Comment

phsAB

CMV_CON

Phase A to phase B value

phsBC

CMV_CON

Phase B to phase C value

phsCA

CMV_CON

Phase C to phase A value

131

Приложение И

(обязательное)

Значения входных сигналов и допускаемые значения измеряемых параметров

в контрольных точках при поверке

Значения параметров испытательных сигналов, устанавливаемых в каждой

из контрольных точек при выполнении проверки величин основной погрешности

счетчика, приведены в таблицах И.1-И.4 для соответствующих вариантов

исполнения счетчика (отличающихся номиналами измеряемых входных сигналов

тока и напряжения). Значения прочих параметров

3-фазных испытательных

сигналов должны быть следующими:

- величины n-ых гармонических составляющих фазных напряжений - все

равны 0 (K_U(n)=0) по всем трем фазам;

- величины n-ых гармонических составляющих фазного тока - все равны 0

(K_I(n)=0) по всем трем фазам;

- интегармоники напряжения и тока - отсутствуют (равны 0) по всем трем фазам.

Допускаемые значения измеряемых величин при определении основных

погрешностей в соответствующих контрольных точках приведены в таблицах

Ж.5-Ж.8 для соответствующих вариантов исполнения счетчика (отличающихся

номиналами измеряемых входных сигналов тока и напряжения)

Обозначения величин - параметров входного сигнала по таблицам Ж.1-Ж.4:

- f - частота сигнала;

- U_A, U_B, U_C

- величины среднеквадратического значения фазного

напряжения по соответствующим фазам;

- φ_UA,UB - угол фазового сдвига между напряжениями основной частоты фаз B и А;

- φ_UA,UС - угол фазового сдвига между напряжениями основной частоты фаз C и А;

- I_A, I_B, I_C - величины среднеквадратического значения фазного тока по

соответствующим фазам;

- φ_IA,UA, φ_IB,UB, φ_IC,UC - угол фазового сдвига между фазным током и фазным

напряжением основной частоты соответственно для фаз А, B и С.

Обозначения электрических величин (измеряемых значений) по таблицам Ж.5-Ж.8:

- U_A, U_B, U_C

- величины среднеквадратического значения фазного

напряжения по соответствующей фазе;

- I_A, I_B, I_C - величины среднеквадратического значения фазного тока по

соответствующей фазе;

- f - частота;

- P_A, P_B, P_C - величины однофазной активной мощности по соответствующей фазе.

133

Таблица И.1 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения счетчика

с U_ф.ном=220 В, I_ном=5 А)

№контро

Параметры 3-фазного сигнала

льной

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

Примечания

f, Гц

точки

град

φ_IC,UC, град

220

-120

120

-120

120

U = 0,1 U_ном

-120

120

U = 0,2 U_ном

110

-120

120

U = 0,5 U_ном

176

-120

120

U = 0,8 U_ном

242

-120

120

U = 1,1 U_ном

264

-120

120

U = 1,2 U_ном

330

-120

120

U = 1,5 U_ном

440

-120

120

U = 2 U_ном

220

-120

120

0,05

I = 0,01 I_ном

220

-120

120

0,1

I = 0,02 I_ном

220

-120

120

0,25

I = 0,05 I_ном

220

-120

120

0,5

I = 0,1 I_ном

220

-120

120

1,0

I = 0,2 I_ном

220

-120

120

2,5

I = 0,5 I_ном

220

-120

120

7,5

I = 1,5 I_ном

42,5

220

-120

120

220

-120

120

220

-120

120

220

-120

120

220

-120

120

57,5

220

-120

120

220

-120

120

0,1

I = 0,02 I_ном;

cos φ = 0,5 инд.

220

-120

120

0,1

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

220

-120

120

0,5

I = 0,1 I_ном;

cos φ = 0,5 инд.

220

-120

120

0,5

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

220

-120

120

7,5

I = 1,5 I_ном;

cos φ = 0,5 инд.

220

-120

120

7,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

134

Окончание таблицы И.1

Параметры 3-фазного сигнала

№контро

льной

Примечания

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

f, Гц

точки

град

φ_IC,UC, град

220

-120

120

0,5

75,52

I = 0,1 Iном;

cos φ=0,25 инд.

220

-120

120

0,5

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

220

-120

120

7,5

75,52

I = 1,5 I_ном;

cos φ=0,25 инд.

220

-120

120

7,5

-60

I = 1,5 I_ном;

cos φ = 0,5 емк.

Таблица И.2 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения счетчика

с U_ф.ном=57,735 В (U_л.ном=100 В), I_ном=5 А)

№

Параметры 3-фазного сигнала *

контрол

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

Примечание

ьной

f, Гц

град

φ_IC,UC, град

точки

57,735

-120

120

5,7735

-120

120

U = 0,1 U_ном

11,547

-120

120

U = 0,2 U_ном

28,8675

-120

120

U = 0,5 U_ном

46,188

-120

120

U = 0,8 U_ном

63,5085

-120

120

U = 1,1 U_ном

69,282

-120

120

U = 1,2 U_ном

86,6025

-120

120

U = 1,5 U_ном

115,47

-120

120

U = 2 U_ном

57,735

-120

120

0,05

I = 0,01 I_ном

57,735

-120

120

0,1

I = 0,02 I_ном

57,735

-120

120

0,25

I = 0,05 I_ном

57,735

-120

120

0,5

I = 0,1 I_ном

57,735

-120

120

1,0

I = 0,2 I_ном

57,735

-120

120

2,5

I = 0,5 I_ном

57,735

-120

120

7,5

I = 1,5 I_ном

42,5

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

135

Окончание таблицы И.2

№

Параметры 3-фазного сигнала *

контрол

Примечание

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

ьной

f, Гц

град

φ_IC,UC, град

точки

57,735

-120

120

57,5

57,735

-120

120

57,735

-120

120

0,1

I = 0,02 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,1

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,5

I = 0,1 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,5

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

7,5

I = 1,5 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

7,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,5

75,52

I = 0,1 I_ном;

cosφ =0,25 инд.

57,735

-120

120

0,5

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

57,735

-120

120

7,5

75,52

I = 1,5 I_ном;

cosφ =0,25 инд.

57,735

-120

120

7,5

-60

I = 1,5 I_ном;

cos φ = 0,5 емк.

Таблица И.3 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения счетчика

с U_ф.ном=220 В, I_ном=1 А)

№контро

Параметры 3-фазного сигнала *

льной

Примечание

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

f, Гц

точки

град

φ_IC,UC, град

220

-120

120

-120

120

U = 0,1 U_ном

-120

120

U = 0,2 U_ном

110

-120

120

U = 0,5 U_ном

176

-120

120

U = 0,8 U_ном

242

-120

120

U = 1,1 U_ном

264

-120

120

U = 1,2 U_ном

330

-120

120

U = 1,5 U_ном

440

-120

120

U = 2 U_ном

220

-120

120

0,01

I = 0,01 I_ном

220

-120

120

0,02

I = 0,02 I_ном

136

Окончание таблицы И.3

Параметры 3-фазного сигнала *

№контро

льной

Примечание

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

f, Гц

точки

град

φ_IC,UC, град

220

-120

120

0,05

I = 0,05 I_ном

220

-120

120

0,1

I = 0,1 I_ном

220

-120

120

0,2

I = 0,2 I_ном

220

-120

120

0,5

I = 0,5 I_ном

220

-120

120

1,5

I = 1,5 I_ном

42,5

220

-120

120

220

-120

120

220

-120

120

220

-120

120

220

-120

120

57,5

220

-120

120

220

-120

120

0,02

I = 0,02 I_ном;

cos φ = 0,5 инд.

220

-120

120

0,02

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

220

-120

120

0,1

I = 0,1 I_ном;

cos φ = 0,5 инд.

220

-120

120

0,1

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

220

-120

120

1,5

I = 1,5 I_ном;

cos φ = 0,5 инд.

220

-120

120

1,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

220

-120

120

0,1

75,52

I = 0,1 I_ном;

cos φ=0,25 инд.

220

-120

120

0,1

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

220

-120

120

1,5

75,52

I = 1,5 I_ном;

cos φ=0,25 инд.

220

-120

120

1,5

-60

I = 1,5 I_ном;

cos φ = 0,5 емк.

Таблица И.4 - Параметры задаваемого 3-фазного сигнала (для варианта исполнения счетчика

с U_ф.ном=57,735 В (U_л.ном=100 В), I_ном=1 А)

№

Параметры 3-фазного сигнала *

контрол

φ_IA,UA = φ_IB,UB =

Примечание

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

ьной

f, Гц

φ_IC,UC,

град

точки

град

57,735

-120

120

5,7735

-120

120

U = 0,1 U_ном

11,547

-120

120

U = 0,2 Uном

28,8675

-120

120

U = 0,5 Uном

137

Продолжение таблицы И.4

№

Параметры 3-фазного сигнала *

контрол

Примечание

U_A = U_B = U_C,

φ_UA,UB,

φ_UA,UC,

I_A = I_B = I_C,

φ_IA,UA = φ_IB,UB =

ьной

f, Гц

град

φ_IC,UC,град

точки

46,188

-120

120

U = 0,8 U_ном

63,5085

-120

120

U = 1,1 U_ном

69,282

-120

120

U = 1,2 U_ном

86,6025

-120

120

U = 1,5 U_ном

115,47

-120

120

U = 2 U_ном

57,735

-120

120

0,01

I = 0,01 I_ном

57,735

-120

120

0,02

I = 0,02 I_ном

57,735

-120

120

0,05

I = 0,05 I_ном

57,735

-120

120

0,1

I = 0,1 I_ном

57,735

-120

120

0,2

I = 0,2 I_ном

57,735

-120

120

0,5

I = 0,5 I_ном

57,735

-120

120

1,5

I = 1,5 I_ном

42,5

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,735

-120

120

57,5

57,735

-120

120

57,735

-120

120

0,02

I = 0,02 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,02

-36,87

I = 0,02 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,1

I = 0,1 I_ном;

cos φ = 0,5 инд.

57,735

-120

120

0,1

-36,87

I = 0,1 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

1,5

I = 1,5 I_ном;

сos φ = 0,5 инд.

57,735

-120

120

1,5

-36,87

I = 1,5 I_ном;

cos φ = 0,8 емк.

57,735

-120

120

0,1

75,52

I = 0,1 I_ном;

cosφ=0,25инд.

57,735

-120

120

0,1

-60

I = 0,1 I_ном;

cos φ = 0,5 емк.

57,735

-120

120

1,5

75,52

I = 1,5 Iном;

cosφ= 0,25 инд.

57,735

-120

120

1,5

-60

I = 1,5 Iном;

cos φ = 0,5 емк.

138

Таблица И.5 - Допускаемые значения измеряемых величин при определении основных

погрешностей в ходе поверки (для варианта исполнения счетчика с U_ф.ном=220 В, I_ном=5 А)

№

Допускаемые значения величин, измеряемых счетчиком

контрол

ьной

U_A, U_B , U_C, В

I_A, I_B, I_C, А

f, Гц

P_A, P_B, P_C, Вт

точки

от 219,78 до 220,22

от 4,995 до 5,005

от 49,99 до 50,01

от 1097,8 до 1102,2

от 21,78 до 22,22

от 4,995 до 5,005

от 49,99 до 50,01

от 43,78 до 44,22

от 4,995 до 5,005

от 49,99 до 50,01

от 109,78 до 110,22

от 4,995 до 5,005

от 49,99 до 50,01

от 175,78 до 176,22

от 4,995 до 5,005

от 49,99 до 50,01

от 878,24 до 881,76

от 241,78 до 242,22

от 4,995 до 5,005

от 49,99 до 50,01

от 1207,58 до 1212,42

от 263,78 до 264,22

от 4,995 до 5,005

от 49,99 до 50,01

от 1317,36 до 1322,64

от 329,78 до 330,22

от 4,995 до 5,005

от 49,99 до 50,01

от 439,78 до 440,22

от 4,995 до 5,005

от 49,99 до 50,01

от 219,78 до 220,22

от 0,045 до 0,055

от 49,99 до 50,01

от 10,956 до 11,044

от 219,78 до 220,22

от 0,095 до 0,105

от 49,99 до 50,01

от 21,912 до 22,088

от 219,78 до 220,22

от 0,245 до 0,255

от 49,99 до 50,01

от 54,89 до 55,11

от 219,78 до 220,22

от 0,495 до 0,505

от 49,99 до 50,01

от 109,78 до 110,22

от 219,78 до 220,22

от 0,995 до 1,005

от 49,99 до 50,01

от 219,56 до 220,44

от 219,78 до 220,22

от 2,495 до 2,505

от 49,99 до 50,01

от 548,9 до 551,1

от 219,78 до 220,22

от 7,495 до 7,505

от 49,99 до 50,01

от 1646,7 до 1653,3

от 219,78 до 220,22

от 4,995 до 5,005

от 42,49 до 42,51

от 219,78 до 220,22

от 4,995 до 5,005

от 44,99 до 45,01

от 219,78 до 220,22

от 4,995 до 5,005

от 47,99 до 48,01

от 219,78 до 220,22

от 4,995 до 5,005

от 51,99 до 52,01

от 219,78 до 220,22

от 4,995 до 5,005

от 54,99 до 55,01

от 219,78 до 220,22

от 4,995 до 5,005

от 57,49 до 57,51

от 219,78 до 220,22

от 0,095 до 0,105

от 49,99 до 50,01

от 10,945 до 11,055

от 219,78 до 220,22

от 0,095 до 0,105

от 49,99 до 50,01

от 17,512 до 17,688

от 219,78 до 220,22

от 0,495 до 0,505

от 49,99 до 50,01

от 54,835 до 55,165

от 219,78 до 220,22

от 0,495 до 0,505

от 49,99 до 50,01

от 87,736 до 88,264

от 219,78 до 220,22

от 7,495 до 7,505

от 49,99 до 50,01

от 822,525 до 827,475

от 219,78 до 220,22

от 7,495 до 7,505

от 49,99 до 50,01

от 1316,04 до 1323,96

от 219,78 до 220,22

от 0,495 до 0,505

от 49,99 до 50,01

от 27,3625 до 27,6375

от 219,78 до 220,22

от 0,495 до 0,505

от 49,99 до 50,01

от 54,725 до 55,275

139

Окончание таблицы И.5

№

Допускаемые значения величин, измеряемых счетчиком

контрол

ьной

U_A, U_B , U_C, В

I_A, I_B, I_C, А

f, Гц

P_A, P_B, P_C, Вт

точки

от 219,78 до 220,22

от 7,495 до 7,505

от 49,99 до 50,01

от 410,438 до 414,562

от 219,78 до 220,22

от 7,495 до 7,505

от 49,99 до 50,01

от 820,875 до 829,125

¹⁾ В указанных контрольных точках измеряемые счетчиком значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

Таблица И.6 - Допускаемые значения величин, измеряемых параметров при определении

погрешностей в ходе поверки (для варианта исполнения счетчика с U_ф.ном=57,735 В

(U_л.ном=100В), I_ном=5 А)

№

Допускаемые значения величин, измеряемых счетчиком

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от 57,6773 до 57,7927

от 4,995 до 5,005

от 49,99 до 50,01

от 288,098 до 289,252

от 5,7158 до 5,8312

от 4,995 до 5,005

от 49,99 до 50,01

от 11,4893 до 11,6047

от 4,995 до 5,005

от 49,99 до 50,01

от 28,8098 до 28,9252

от 4,995 до 5,005

от 49,99 до 50,01

от 46,1303 до 46,2457

от 4,995 до 5,005

от 49,99 до 50,01

от 230,479 до 231,401

от 63,4508 до 63,5662

от 4,995 до 5,005

от 49,99 до 50,01

от 316,908 до 318,177

от 69,2243 до 69,3397

от 4,995 до 5,005

от 49,99 до 50,01

от 345,718 до 347,102

от 86,5448 до 86,6602

от 4,995 до 5,005

от 49,99 до 50,01

от 115,413 до 115,527

от 4,995 до 5,005

от 49,99 до 50,01

от 57,6773 до 57,7927

от 0,045 до 0,055

от 49,99 до 50,01

от 2,8753 до 2,8982

от 57,6773 до 57,7927

от 0,095 до 0,105

от 49,99 до 50,01

от 5,7505 до 5,7965

от 57,6773 до 57,7927

от 0,245 до 0,255

от 49,99 до 50,01

от 14,4049 до 14,4626

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 28,8098 до 28,9252

от 57,6773 до 57,7927

от 0,995 до 1,005

от 49,99 до 50,01

от 57,6196 до 57,8504

от 57,6773 до 57,7927

от 2,495 до 2,505

от 49,99 до 50,01

от 144,049 до 144,626

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 432,147 до 433,878

от 57,6773 до 57,7927

от 4,995 до 5,005

от 42,49 до 42,51

от 57,6773 до 57,7927

от 4,995 до 5,005

от 44,99 до 45,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 47,99 до 48,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 51,99 до 52,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 54,99 до 55,01

от 57,6773 до 57,7927

от 4,995 до 5,005

от 57,49 до 57,51

140

Окончание таблицы И.6

№

Допускаемые значения величин, измеряемых счетчиком

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от 57,6773 до 57,7927

от 0,095 до 0,105

от 49,99 до 50,01

от 2,8724 до 2,9011

от 57,6773 до 57,7927

от 0,095 до 0,105

от 49,99 до 50,01

от 4,5958 до 4,6418

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 14,3905 до 14,4770

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 23,0248 до 23,1632

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 215,857 до 217,155

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 345,371 до 347,449

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 7,1808 до 7,2529

от 57,6773 до 57,7927

от 0,495 до 0,505

от 49,99 до 50,01

от 14,3616 до 14,5059

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 107,712 до 108,794

от 57,6773 до 57,7927

от 7,495 до 7,505

от 49,99 до 50,01

от 215,424 до 217,588

¹⁾ В указанных контрольных точках измеряемые счетчиком значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

Таблица И.7 - Допускаемые значения величин, измеряемых параметров при определении

погрешностей в ходе поверки (для варианта исполнения счетчика с U_ф.ном=220 В, I_ном=1 А)

№

Допускаемые значения величин, измеряемых счетчиком

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от 219,78 до 220,22

от 0,999 до 1,001

от 49,99 до 50,01

от 219,56 до 220,44

от 21,78 до 22,22

от 0,999 до 1,001

от 49,99 до 50,01

от 43,78 до 44,22

от 0,999 до 1,001

от 49,99 до 50,01

от 109,78 до 110,22

от 0,999 до 1,001

от 49,99 до 50,01

от 175,78 до 176,22

от 0,999 до 1,001

от 49,99 до 50,01

от 175,648 до 176,352

от 241,78 до 242,22

от 0,999 до 1,001

от 49,99 до 50,01

от 241,516 до 242,484

от 263,78 до 264,22

от 0,999 до 1,001

от 49,99 до 50,01

от 263,472 до 264,528

от 329,78 до 330,22

от 0,999 до 1,001

от 49,99 до 50,01

от 439,78 до 440,22

от 0,999 до 1,001

от 49,99 до 50,01

от 219,78 до 220,22

от 0,009 до 0,011

от 49,99 до 50,01

от 2,1912 до 2,2088

от 219,78 до 220,22

от 0,019 до 0,021

от 49,99 до 50,01

от 4,3824 до 4,4176

от 219,78 до 220,22

от 0,049 до 0,051

от 49,99 до 50,01

от 10,978 до 11,022

от 219,78 до 220,22

от 0,099 до 0,101

от 49,99 до 50,01

от 21,956 до 22,044

от 219,78 до 220,22

от 0,199 до 0,201

от 49,99 до 50,01

от 43,912 до 44,088

141

Окончание таблицы И.7

№

Допускаемые значения величин, измеряемых счетчиком

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от 219,78 до 220,22

от 0,499 до 0,501

от 49,99 до 50,01

от 109,78 до 110,22

от 219,78 до 220,22

от 1,499 до 1,501

от 49,99 до 50,01

от 329,34 до 330,66

от 219,78 до 220,22

от 0,999 до 1,001

от 42,49 до 42,51

от 219,78 до 220,22

от 0,999 до 1,001

от 44,99 до 45,01

от 219,78 до 220,22

от 0,999 до 1,001

от 47,99 до 48,01

от 219,78 до 220,22

от 0,999 до 1,001

от 51,99 до 52,01

от 219,78 до 220,22

от 0,999 до 1,001

от 54,99 до 55,01

от 219,78 до 220,22

от 0,999 до 1,001

от 57,49 до 57,51

от 219,78 до 220,22

от 0,019 до 0,021

от 49,99 до 50,01

от 2,189 до 2,211

от 219,78 до 220,22

от 0,019 до 0,021

от 49,99 до 50,01

от 3,5024 до 3,5376

от 219,78 до 220,22

от 0,099 до 0,101

от 49,99 до 50,01

от 10,967 до 11,033

от 219,78 до 220,22

от 0,099 до 0,101

от 49,99 до 50,01

от 17,5472 до 17,6528

от 219,78 до 220,22

от 1,499 до 1,501

от 49,99 до 50,01

от 164,505 до 165,495

от 219,78 до 220,22

от 1,499 до 1,501

от 49,99 до 50,01

от 263,208 до 264,792

от 219,78 до 220,22

от 0,099 до 0,101

от 49,99 до 50,01

от 5,4725 до 5,5275

от 219,78 до 220,22

от 0,099 до 0,101

от 49,99 до 50,01

от 10,945 до 11,055

от 219,78 до 220,22

от 1,499 до 1,501

от 49,99 до 50,01

от 82,0875 до 82,9125

от 219,78 до 220,22

от 1,499 до 1,501

от 49,99 до 50,01

от 164,175 до 165,825

¹⁾ В указанных контрольных точках измеряемые счетчиком значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

Таблица И.8 - Допускаемые значения величин, измеряемых параметров при определении

погрешностей в ходе поверки (для варианта исполнения счетчика с U_ф.ном=57,735 В

(U_л.ном=100 В), I_ном=1 А)

№контро

Допускаемые значения величин, измеряемых счетчиком

льной

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

f, Гц

точки

Вт

от 57,6773 до 57,7927

от 0,999 до 1,001

от 49,99 до 50,01

от 57,6196 до 57,8504

от 5,7158 до 5,8312

от 0,999 до 1,001

от 49,99 до 50,01

от 11,4893 до 11,6047

от 0,999 до 1,001

от 49,99 до 50,01

от 28,8098 до 28,9252

от 0,999 до 1,001

от 49,99 до 50,01

от 46,1303 до 46,2457

от 0,999 до 1,001

от 49,99 до 50,01

от 46,0957 до 46,2803

142

Окончание таблицы И.8

№

Допускаемые значения величин, измеряемых счетчиком

контрол

U_A, U_B , U_C,

I_A, I_B, I_C,

P_A, P_B, P_C,

ьной

f, Гц

Вт

точки

от

63,4508 до

63,5662

от

0,999 до

1,001

от

49,99 до

50,01

от 63,3815 до 63,6355

от

69,2243 до

69,3397

от

0,999 до

1,001

от

49,99 до

50,01

от 69,1435 до 69,4205

от

86,5448 до

86,6602

от

0,999 до

1,001

от

49,99 до

50,01

от

115,413 до

115,527

от

0,999 до

1,001

от

49,99 до

50,01

от

57,6773 до

57,7927

от

0,009 до

0,011

от

49,99 до

50,01

от 0,57506 до 0,57964

от

57,6773 до

57,7927

от

0,019 до

0,021

от

49,99 до

50,01

от 1,1501 до 1,1593

от

57,6773 до

57,7927

от

0,049 до

0,051

от

49,99 до

50,01

от 2,8810 до 2,8925

от

57,6773 до

57,7927

от

0,099 до

0,101

от

49,99 до

50,01

от 5,7620 до 5,7850

от

57,6773 до

57,7927

от

0,199 до

0,201

от

49,99 до

50,01

от 11,5240 до 11,5700

от

57,6773 до

57,7927

от

0,499 до

0,501

от

49,99 до

50,01

от 28,8098 до 28,9252

от

57,6773 до

57,7927

от

1,499 до

1,501

от

49,99 до

50,01

от 86,4293 до 86,7757

от

57,6773 до

57,7927

от

0,999 до

1,001

от

42,49 до

42,51

от

57,6773 до

57,7927

от

0,999 до

1,001

от

44,99 до

45,01

от

57,6773 до

57,7927

от

0,999 до

1,001

от

47,99 до

48,01

от

57,6773 до

57,7927

от

0,999 до

1,001

от

51,99 до

52,01

от

57,6773 до

57,7927

от

0,999 до

1,001

от

54,99 до

55,01

от

57,6773 до

57,7927

от

0,999 до

1,001

от

57,49 до

57,51

от

57,6773 до

57,7927

от

0,019 до

0,021

от

49,99 до

50,01

от 0,57448 до 0,58022

от

57,6773 до

57,7927

от

0,019 до

0,021

от

49,99 до

50,01

от 0,91916 до 0,92836

от

57,6773 до

57,7927

от

0,099 до

0,101

от

49,99 до

50,01

от 2,8781 до 2,8954

от

57,6773 до

57,7927

от

0,099 до

0,101

от

49,99 до

50,01

от 4,6050 до 4,6326

от

57,6773 до

57,7927

от

1,499 до

1,501

от

49,99 до

50,01

от 43,1714 до 43,4311

от

57,6773 до

57,7927

от

1,499 до

1,501

от

49,99 до

50,01

от 69,0742 до 69,4898

от

57,6773 до

57,7927

от

0,099 до

0,101

от

49,99 до

50,01

от 1,4362 до 1,4505

от

57,6773 до

57,7927

от

0,099 до

0,101

от

49,99 до

50,01

от 2,8724 до 2,9011

от

57,6773 до

57,7927

от

1,499 до

1,501

от

49,99 до

50,01

от 21,5424 до 21,7588

от

57,6773 до

57,7927

от

1,499 до

1,501

от

49,99 до

50,01

от 43,0848 до 43,5177

¹⁾ В указанных контрольных точках измеряемые счетчиком значения активной мощности по

фазам (P_A, P_B, P_C) не проверяются

143

Счётчики электрической энергии многофункциональные ЩМК120СП. Руководство по эксплуатации 0ПЧ.140.339 РЭ - часть 2
