Quantum GIS. Руководство пользователя (Версия 1.6.0) - часть 2

Элементы

В этом разделе описывается набор стандартных стилистических элементов, принятых в документе. В данном
руководстве пользователя используются следующие элементы:

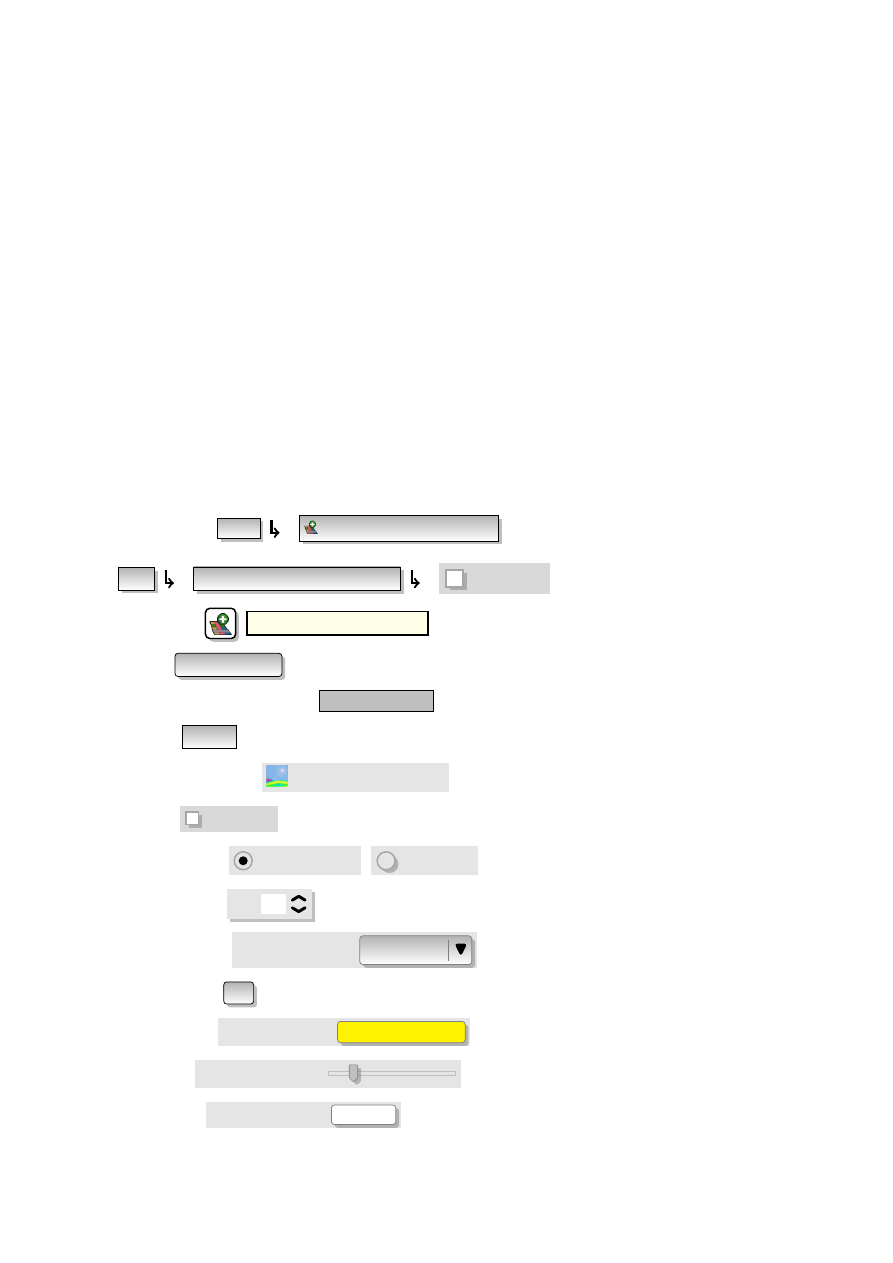

Элементы интерфейса пользователя

Элементы интерфейса пользователя используются для имитации внешнего вида интерфейса пользователя.
Задача элементов— дать наглядное представление, так, чтобы пользователь мог посмотреть на интерфейс и
найти то, что описано в инструкции руководства.

– Пункты меню: Слой

Добавить растровый слой

или

Вид

Панели инструментов

I

3

Оцифровка

– Инструмент:

Добавить растровый слой

– Кнопка: По умолчанию

– Заголовок диалогового окна:

Свойства слоя

– Вкладка: Общие

– Набор инструментов:

nviz— 3D-визуализация

– Флажок:

Отрисовка

– Переключатель:

Postgis SRID

EPSG ID

– Выбрать число: Тон 60

– Выбрать строку: Стиль обводки

—Сплошная

– Выбрать файл: . . .

– Выбрать цвет: Цвет обводки

– Ползунок:

Прозрачность 10%

– Ввод текста: Имя в легенде

lakes.shp

Затенение указывает на интерактивный компонент графического интерфейса.

7

Элементы

Текстовые элементы или клавиатурные сокращения

Руководство также включает в себя стили, связанные с текстом, клавиатурными сокращениями и примерами
кода для обозначения различных сущностей, таких, как классы или методы. Они не обязательно соответству-
ют каким-либо элементам интерфейса.

– Гиперссылки:

http://qgis.org

– Комбинации клавиш: нажать

Ctrl+B

означает нажать и удерживать клавишу Ctrl, а затем нажать

клавишу B.

– Название файла:

lakes.shp

– Название класса:

NewLayer

– Метод:

classFactory

– Имя сервера:

myhost.de

– Текст, вводимый пользователем:

qgis –-help

Примеры кода отображаются с помощью шрифта фиксированной ширины:

PROJCS["NAD_1927_Albers",

GEOGCS["GCS_North_American_1927",

Инструкции, специфичные для конкретных платформ

Последовательности команд интерфейса пользователя и краткие описания могут быть представлены в виде

строки: Нажмите {

Файл

QGIS}

Выход, чтобы закрыть QGIS.

Это означает, что на платформах Linux, Unix и Windows сначала нужно выбрать пункт меню «Файл», а
затем в выпадающем меню щелкнуть «Выход», в то время как в Mac OSX сначала нужно выбрать меню
QGIS, а затем в выпадающем меню выбрать Выход. Если нужно большее количество текста, оно может быть
представлено списком:

∙

сделать это;

∙

сделать то;

∙

сделать что-то еще.

или в виде абзацев.

Сделать это, и это, и это. И так далее, и тому подобное. . .

Сделать то. И еще то и то. И так далее, и тому подобное. . .

Снимки экрана, которые встречаются в руководстве пользователя, были созданы на разных платформах;
платформа обозначается специальной иконкой в конце подписи к рисунку.

Русскоязычное руководство использует снимки экрана, выполненные в операционной системе Windows.

8

1. Введение в ГИС

Географическая информационная система (ГИС) ([

2

]) представляет собой пакет программного обеспечения,

предназначенный для создания, визуализации, поиска и анализа пространственных данных.

1

Пространствен-

ные данные относятся к информации о географическом положении объекта. Зачастую это предполагает ис-
пользование географических координат, таких как широта и долгота. Наряду с термином «пространственные
данные» часто используются другие термины, например: географические данные, ГИС-данные, картографи-
ческие данные, данные о местоположении, данные о координатах и данные о пространственной геометрии.

Круг задач приложений для работы с пространственными данными достаточно широк. Производство карт—
наиболее простая для понимании функция геоинформационных приложений. Картографические программы
выводят пространственные данные в пригодном для просмотра на экране или распечатки виде. Приложе-
ния могут представлять данные в виде статических (простое изображение) или динамических карт, которые
предназначены для просмотра посредством настольного приложения или на веб-странице.

Многие люди ошибочно полагают, что геоинформационные системы просто создают карты, но анализ про-
странственных данных— другая важнейшая задача геоинформационных систем. Примерами подобного ана-
лиза могут быть вычисления:

1. расстояний между географическими объектами;

2. площадей (например, в квадратных метрах) определённой территории;

3. количества пересечений одних географических объектов другими;

4. площадей перекрытия объектов;

5. количества объектов в пределах определённого расстояния от заданной точки

6. и так далее. . .

Эти функции кажутся очень простыми, однако, они применяются в самых различных направлениях многих
областей науки. Результаты анализа могут быть показаны на карте, но зачастую оформляются в виде отчётов
для поддержки принятия управленческих решений.

Последние события в сфере услуг на основе определения местоположения предвещают появление новых
возможностей, основанных на комбинировании функций карт и анализа. Например, у вас есть телефон, кото-
рый отслеживает своё местоположение. При наличии соответствующего программного обеспечения, телефон
может подсказать вам, какие рестораны находятся в пределах пешей досягаемости. Подобные прикладные ре-
ализации геоинформационных технологий по существу выполняют анализ пространственных данных и вывод
результатов в удобной для пользователя форме.

1.1. В чём новизна?

Как таковой, новизны в этом нет. Существует множество новых устройств, которые поддерживают мобильные
геоинформационные услуги. Также доступны многие геоинформационные приложения с открытым исходным
кодом, но в существовании пространственно-ориентированных устройств и приложений нет ничего нового.
Приёмники глобальной системы позиционирования (GPS)— обычное явление, они использовались в различ-
ных отраслях более десятка лет. Настольные картографические системы и инструменты анализа также были
одним из основных коммерческих рынков, особенно в сфере управления природными ресурсами.

Новизна заключается в том, как и кем используется новейшее оборудование и программное обеспечение.

1

Эта глава написана Тайлером Митчеллом (Tyler Mitchell,

http://www.oreillynet.com/pub/wlg/7053

) и публикуется на услови-

ях лицензии Creative Commons. Т. Митчелл является автором книги

Web Mapping Illustrated

, опубликованной издательством

O’Reilly в 2005 году.

9

1.1. В чём новизна?

Традиционными пользователями инструментов картирования и анализа были высококвалифицированные
инженеры или специалисты в цифровой картографии, подготовленные к работе с САПР и подобными си-
стемами. Теперь же вычислительные возможности домашних компьютеров и программного обеспечения с
открытым исходным кодом дают возможность работы с пространственными данными любителям, професси-
оналам, веб-разработчикам и так далее. Кривая обучаемости устремляется вниз. Цены устремляются вниз.
Значимость геоинформационных технологий возрастает.

В каком виде хранятся пространственные данные? В дополнение к традиционным табличным данным (ко-
торые также широко используются в геоинформационных приложениях), существует два основных тип про-
странственных данных: растровые и векторные.

1.1.1. Растровые данные

Первый тип геоинформационных данных— растровые данные, которые чаще называют просто «растр». Наи-
более распространёнными видами растровых данных являются цифровые спутниковые снимки или аэро-
фотоснимки. Карты свето-теневой отмывки или цифровые модели рельефа также представляются в виде
растровых данных. В виде растровых данных могут быть представлены любые объекты карты, но в их при-
менении существуют определённые ограничения.

Растр представляет собой регулярную сетку ячеек, или, в случаях когда говорят об изображении, пиксе-
лей. Сетка имеет фиксированное количество строк и столбцов. Каждая ячейка имеет числовое значение и
определённое пространственное разрешение (например, 30x30 метров).

Несколько перекрывающихся растров используются для получения изображений с более чем одним значением
цвета (то есть, набор растров по одному для каждого значения красного, зеленого и синего комбинируется для
создания цветного изображения). Спутниковые изображения также представлены в виде данных, состоящих
из нескольких «каналов». Канал по существу являются отдельными растрами, покрывающими одну и ту же
область, которые содержат значения определённой длины световой волны.

Очевидно, что большие растры имеют больший размер файла. Растр с меньшим размером ячейки передает
более детальное изображение, но занимает больше места. Хитрость заключается в нахождении баланса между
размером ячейки для целей хранения, и размером ячейки для исследовательских или картографических
целей.

1.1.2. Векторные данные

В геоинформационных системах также используются векторные данные. Если вы не прогуливали занятия
по геометрии и тригонометрии, то уже знакомы с некоторыми характеристиками векторных данных. В са-
мом простом смысле, вектор— это способ описания местоположения с помощью набора координат. Каждая
координата соотносится с географическим местоположением с помощью системы значений X и Y.

Векторные данные можно рассматривать со ссылкой на декартову плоскость— систему координат, образован-
ную двумя осями— X и Y, которую можно встретить, например, в графике снижения пенсионных накоплений
или расчета процентов по ипотеке. Система координат — одно из основных понятий в картографии и анализе
пространственных данных.

В зависимости от целей, существуют различные способы представления географических координат. Это ещё
одна большая область знаний— картографические проекции.

Векторные данные могут быть представлены в трех формах, каждая из которых более сложная и основана
на предыдущей.

1. Точки— одна пара координат (x y) определяет отдельное географическое местоположение

2. Линии— множество пар координат (x

1

y

1

, x

2

y

2

, x

3

y

3

. . . x

𝑛

y

𝑛

), следующих в определенном порядке,

задают линию, проведённую из точки (x

1

y

1

) в точку (x

2

y

2

) и так далее. Части линии между двумя со-

седними точками называются сегментом линии. Они имеют длину и направление, которое определяется
порядком следования точек. Технически, линия представляет собой две пары координат соединённых
вместе, в то время как ломаная линия образуется объединением сегментов.

10

3. Полигоны— если линии образуются последовательностью из более чем двух точек, с последней точкой

в том же положении, что и первая, то такая фигура называется полигоном. Треугольник, круг, прямо-
угольник и т. д.— всё это полигоны. Ключевая особенность любого полигона— это замкнутая область,
находящаяся в пределах его границ.

1.2. Первые шаги

В этом разделе даётся краткий обзор процесса установки QGIS и пробных данных, а также приводится пример
сеанса работы с выводом растровых и векторных слоёв.

1.3. Установка

Процесс установки QGIS очень прост. Пакеты для стандартной установки доступны для MS Windows и
Mac OS X. Для разнообразных дистрибутивов GNU/Linux существуют репозитории с пакетами в форма-
тах rpm и deb. Самую актуальную информацию по двоичным пакетам можно получить на сайте QGIS
(

http://qgis.osgeo.org/download/

).

Установка из исходного кода

Инструкции по сборке QGIS из исходного кода приведены в «Руководстве по программированию и компиля-
ции», которое можно найти на странице

http://qgis.osgeo.org/documentation/

или загрузить вместе с

исходным кодом QGIS.

Установка на внешний носитель

QGIS добавлен параметр командной строки –configpath, который переопределяет каталог, используемый для
пользовательских настроек и расширений, по умолчанию (например, /.qgis в Linux). Это позволяет выполнять
установку QGIS на сменный носитель, например, USB-диск.

1.4. Примеры данных

В данном руководстве приводятся приёмы работы, основанные на примерах данных QGIS.

Программа установки для Windows включает параметр, который позволяет загрузить примеры данных

QGIS. При активации параметра данные будут загружены в папку

GIS DataBase

внутри папки

Мои документы

текущего пользователя. В дальнейшем, эту папку можно переместить в более удобное место. Если во вре-
мя первичной установки QGIS флажок для загрузки примеров данных не был отмечен, можно поступить
следующим образом:

– использовать уже имеющиеся данные;

– загрузить примеры данных с сайта QGIS по адресу

http://qgis.osgeo.org/download

;

– при невозможности использовать один из вышеописанных способов— удалить QGIS и переустановить

её с выбраной опцией загрузки примеров данных.

Для GNU/Linux и Mac OS X пока нет установочных пакетов примеров данных, доступных в виде rpm,

deb или dmg. Для использования примеров данных необходимо загрузить файл

QGIS _sample_data

в виде

архива ZIP или TAR по адресу

http://download.osgeo.org/qgis/data/

и распаковать его. Набор данных

Alaska содержит все данные, которые используются в данном руководстве, а также небольшую базу данных
GRASS. В примере данных используется проекция Alaska Albers Equal Area с футами в качестве единиц
измерения. Код EPSG (European Petroleum Survey Group) данной проекции— 2964.

PROJCS["Albers Equal Area",

GEOGCS["NAD27",

DATUM["North_American_Datum_1927",

11

1.5. Пример сеанса работы

SPHEROID["Clarke 1866",6378206.4,294.978698213898,

AUTHORITY["EPSG","7008"]],

TOWGS84[-3,142,183,0,0,0,0],
AUTHORITY["EPSG","6267"]],

PRIMEM["Greenwich",0,

AUTHORITY["EPSG","8901"]],

UNIT["degree",0.0174532925199433,

AUTHORITY["EPSG","9108"]],

AUTHORITY["EPSG","4267"]],

PROJECTION["Albers_Conic_Equal_Area"],
PARAMETER["standard_parallel_1",55],
PARAMETER["standard_parallel_2",65],
PARAMETER["latitude_of_center",50],
PARAMETER["longitude_of_center",-154],
PARAMETER["false_easting",0],
PARAMETER["false_northing",0],
UNIT["us_survey_feet",0.3048006096012192]]

Если вы собираетесь использовать QGIS как графический интерфейс для GRASS, на официальном веб-
сайте ГИС GRASS

http://grass.osgeo.org/download/data.php

можно найти примеры «областей» GRASS

(например, Spearfish или South Dakota).

1.5. Пример сеанса работы

Теперь, когда QGIS установлена и доступны примеры данных, рассмотрим простой пример сеанса работы в
QGIS. Мы выведем на экран растровый слой почвенно-растительного покрова
(

QGIS_sample_data/raster/landcover.img

) и векторный слой озёр (

QGIS_sample_data/gml/lakes.gml

).

Запуск QGIS

–

Запустите QGIS, набрав:

QGIS

в командной строке, или из меню Приложений, если вы установили

пакет для вашего дистрибутива.

–

Запустите QGIS, используя меню Пуск или ярлык на Рабочем столе, или двойным щелчком на

файле проекта QGIS.

–

Дважды щёлкните на значке QGIS в папке Приложений.

Загрузка пробных слоёв

1. Щёлкните на значке

Добавить растровый слой .

2. Откройте папку

QGIS _sample_data/raster/

, выберите файл формата ERDAS Img

landcover.img

и

нажмите Открыть .

3. Если нужного файла нет в списке, проверьте, правильно ли указан тип файлов в нижней части диало-

гового окна, в данном случае «Erdas Imagine Images (*.img, *.IMG)»

4. Теперь щёлкните на значке

Добавить векторный слой .

5.

’Файл’

должен быть выбран как Тип источника в новом окне

Добавить векторный слой

.

Теперь нажмите Обзор , чтобы выбрать векторный слой.

6. Откройте папку

QGIS _sample_data/gml/

, выберите «GML» в выпадающем списке типа файлов, затем

выберите файл GML (Geography Markup Language)

lakes.gml

и нажмите кнопку Открыть , затем в

окне

Добавить векторный слой

нажмите кнопку Открыть .

12

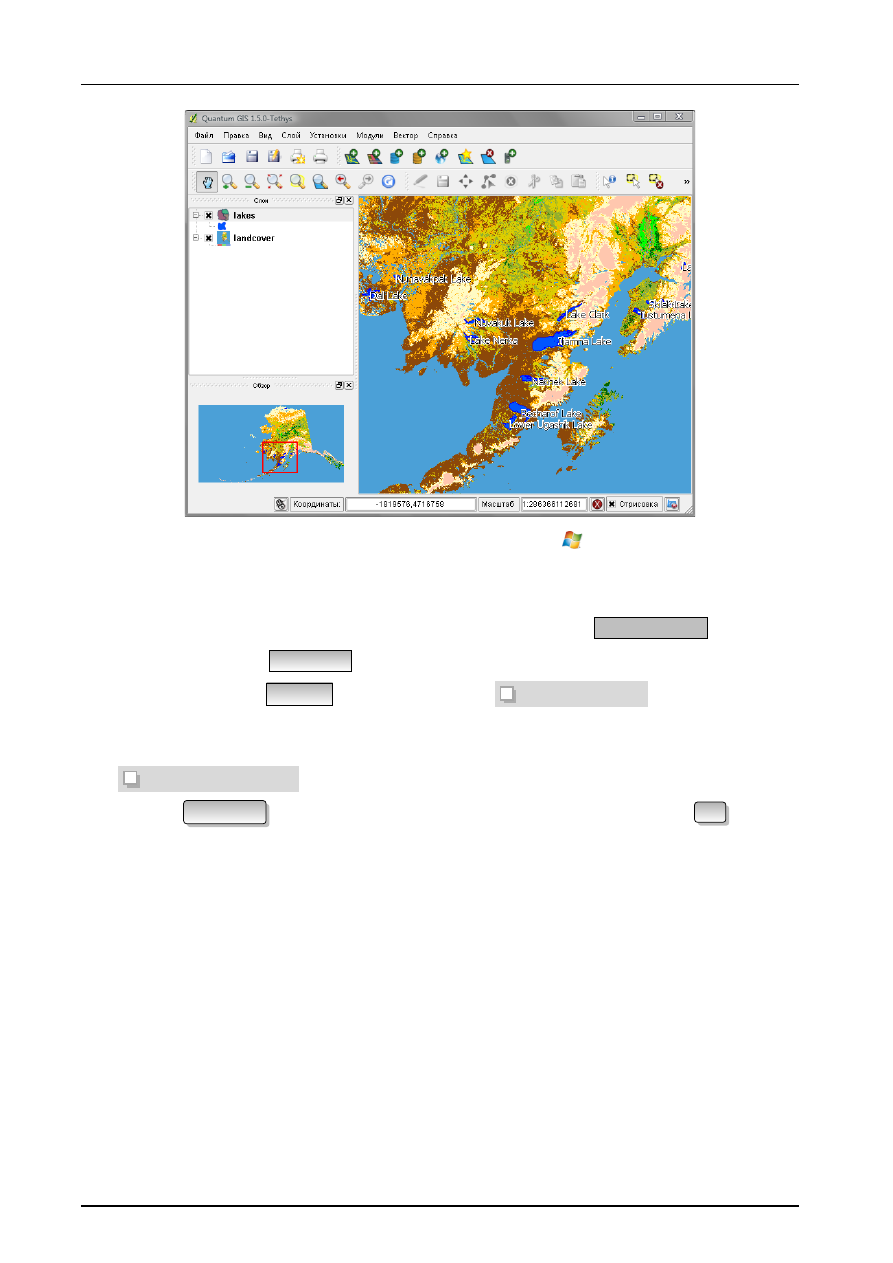

Рис. 1.1.:

Пример сеанса работы QGIS

7. Немного увеличьте изображение территории с озерами.

8. Дважды щёлкните на слое

lakes

в панели слоёв, чтобы открыть окно

Свойства слоя

.

9. Перейдите на вкладку Символика

и выберите синий в качестве цвета заливки.

10. Перейдите на вкладку Подписи

и активируйте флажок

Включить подписи для вывода подписей.

Выберите значение NAMES в выпадающем списке «Поле, содержащее подпись».

11. Для улучшения читаемости подписей, можно добавить буфер белого цвета вокруг них, включив флажок

Буферизовать подписи

и выбрав «Размер буфера» 3.

12. Нажмите Применить , убедитесь, что вас устраивает результат, и, наконец, нажмите ОК .

Как видите, в QGIS очень просто вывести растровые и векторные слои. В следующих главах вы узнаете
больше о доступной функциональности, возможностях, настройках, и о том, как всё это использовать.

13

2. Обзор возможностей

В разделе

1.2

вы познакомились с QGIS и научились некоторым простейшим операциям. В этой главе при-

водится более детальный обзор возможностей QGIS. Большая часть функций будут объяснены и описаны в
руководстве позднее, в соответствующих разделах.

2.1. Запуск и выход из QGIS

В разделе

1.5

вы узнали, как запустить QGIS. Здесь же мы разберём дополнительные параметры командной

строки и варианты запуска.

∙

Предполагая, что QGIS установлен в каталог, указанный в PATH, вы можете запустить QGIS, набрав

в командной строке:

qgis

или двойным нажатием на ссылке (или ярлыке) QGIS на Рабочем столе или

в меню Приложения.

∙

Запустите QGIS через меню Пуск или через ярлык на Рабочем столе или дважды нажав на значке

файла проекта QGIS.

∙

Дважды нажмите значок в вашей папке Приложения. Если необходимо запустить QGIS в оболочке,

выполните

/path-to-installation-executable/Contents/MacOS/Qgis

.

Для выхода из QGIS, нажмите меню {

Файл

QGIS}

Выход,или используйте комбинацию клавиш

Ctrl+Q

.

2.1.1. Параметры командной строки

При запуске QGIS из командной строки можно указать дополнительные параметры. Для получения полно-

го списка параметров, введите в командной строке

qgis –-help

. Описание параметров выглядит следующим

образом:

qgis --help
Quantum GIS - 1.5.0-Tethys ’Tethys’ (exported)
Quantum GIS (QGIS) is a viewer for spatial data sets, including
raster and vector data.
Usage: qgis [options] [FILES]

options:

[--snapshot filename]

emit snapshot of loaded datasets to given file

[--width width]

width of snapshot to emit

[--height height]

height of snapshot to emit

[--lang language]

use language for interface text

[--project projectfile]

load the given QGIS project

[--extent xmin,ymin,xmax,ymax]

set initial map extent

[--nologo]

hide splash screen

[--noplugins]

don’t restore plugins on startup

[--optionspath path]

use the given QSettings path

[--configpath path]

use the given path for all user configuration

[--help]

this text

FILES:

Files specified on the command line can include rasters,
vectors, and QGIS project files (.qgs):

1. Rasters - Supported formats include GeoTiff, DEM

15

2.1. Запуск и выход из QGIS

and others supported by GDAL

2. Vectors - Supported formats include ESRI Shapefiles

and others supported by OGR and PostgreSQL layers using
the PostGIS extension

Совет QGIS 2

Пример использования параметров командной строки

Можно запускать QGIS, указав в командной строке один или несколько файлов данных. Например, если вы
находитесь в каталоге qgis_sample_data, можно запустить QGIS с загрузкой векторного и растрового слоёв
следующим образом:

qgis ./raster/landcover.img ./gml/lakes.gml

Параметр

–-snapshot

Этот параметр позволяет создавать снимок текущего вида в формате PNG. Данная функция применяется
при большом количестве проектов и при необходимости создания снимков имеющихся данных.

По умолчанию создаётся PNG-файл разрешением 800x600 пикселей. Разрешение можно изменить посред-
ством параметров

–-width

и

–-height

. Имя файла указывается после параметра

–-snapshot

.

Параметр

–-lang

Основываясь на языковых настройках операционной системы, QGIS выбирает соответствующий язык ин-
терфейса пользователя (локализацию). Если вы хотите сменить локализацию интерфейса, этот параметр
позволяет задать языковой код. Например:

–-lang=it

запускает QGIS с итальянской локализацией. Спи-

сок поддерживаемых в настоящее время языков с их кодами и состоянием перевода можно уточнить на
веб-странице

http://www.qgis.org/wiki/GUI_Translation_Progress

Параметр

–-project

При запуске QGIS можно открыть существующий файл проекта. Просто добавьте параметр

–-project

и

укажите файл проекта. QGIS запустится со всеми слоями, указанными в данном файле проекта.

Параметр

–-extent

Используйте этот параметр для запуска с определенным охватом карты. Необходимо добавить прямоугольник
охвата, в следующем порядке (значения разделяются запятой):

--extent xmin,ymin,xmax,ymax

Параметр

–-nologo

Этот параметр командной строки скрывает окно приветствия при запуске QGIS.

Параметр

–-noplugins

Если из-за какого-то расширения возникли проблемы при запуске, этот параметр позволит отключить их
загрузку при старте. При этом все расширения будут по-прежднему доступны в «Менеджере модулей».

Параметр

–-optionspath

Используя этот параметр можно создать несколько конфигураций и указывать нужную при запуске QGIS. Об-
ратитесь к разделу

2.7

чтобы узнать где хранятся файлы настроек в разных операционных системах. Так как

не существует способа указать какой файл необходимо использовать для хранения настроек, предварительно
необходимо скопировать файл оригинальных настроек.

Параметр

–-configpath

Этот параметр похож на предыдущий, но кроме того он переопределяет путь по умолчанию ( /.qgis) для
пользовательских настроек и заставляет QSettings использовать этот каталог. Такое поведение позволяет
пользователям переносить установку QGIS со всеми настройками и расширениями на внешний носитель,
например, USB-диск.

16

2.2. Интерфейс QGIS

В приложении QGIS, графический интерфейс пользователя разделяется на шесть основных областей, которые
перечислены ниже и отмечены соответствующими номерами на рисунке.

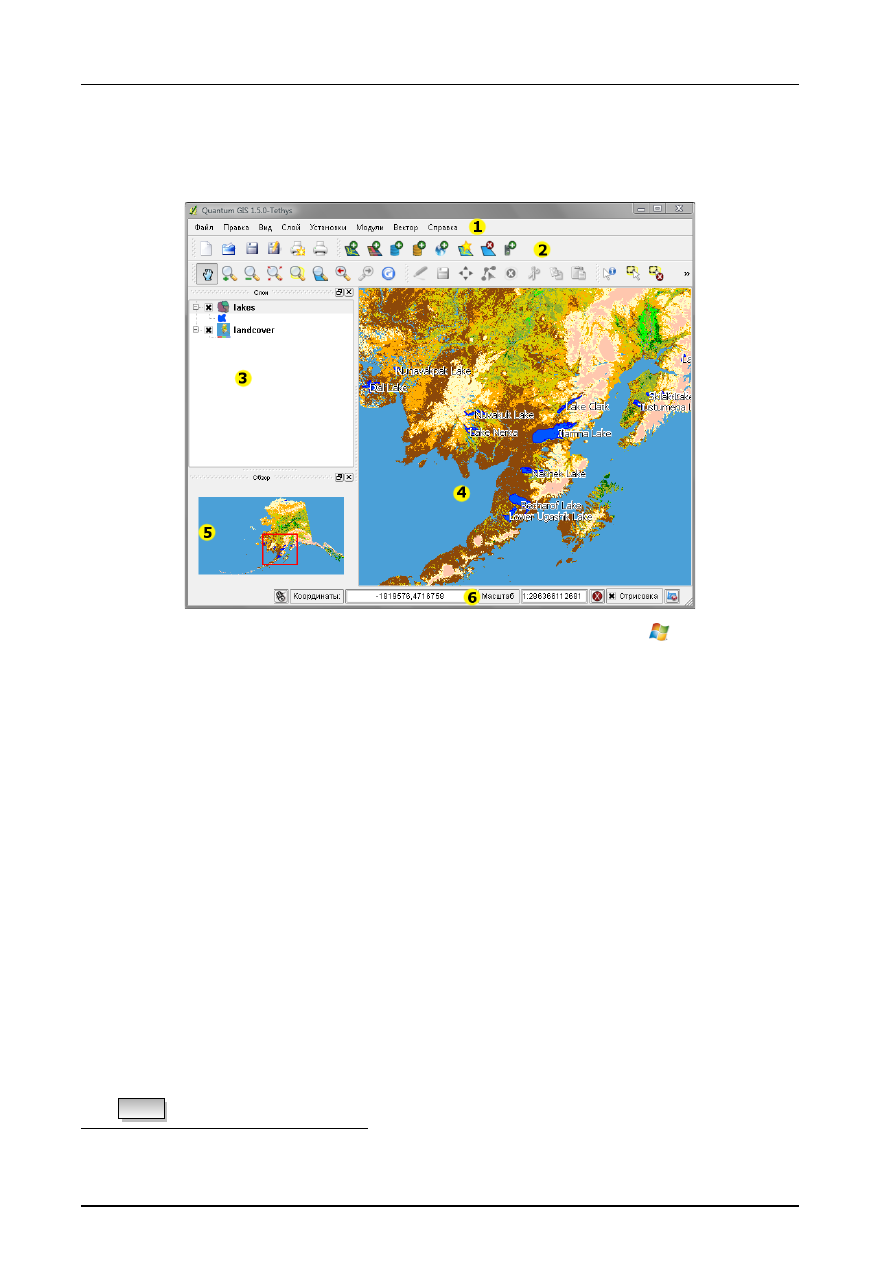

Рис. 2.1.:

Интерфейс QGIS с открытым примером данных Alaska

Примечание:

Внешний вид элементов интерфейса (заголовки и т. п.) может отличаться, в зависисмости от

операционной системы и менеджера окон.

Интерфейс QGIS разделяется на шесть областей:

1. Главное меню

4. Область карты

2. Панель инструментов

5. Обзорная карта

3. Легенда

6. Строка состояния

Компоненты интерфейса QGIS, комбинации клавиш и контекстная справка более подробно описаны в следу-
ющих разделах.

2.2.1. Главное меню

Главное меню предоставляет доступ ко всем возможностям QGIS в виде стандартного иерархического меню.
Ниже показаны меню верхнего уровня и краткое описание их содержимого, а также значки соответствую-
щих им инструментов по мере их появления на панели инструментов и комбинации клавиш клавиатуры.

1

Несмотря на то, что большинству пунктов меню соответствует свой инструмент, и наоборот, меню и панели
инструментов организованы по-разному. Панель инструментов, в которой находится инструмент, показана
после каждого пункта меню в виде флажка. Дополнительную информацию об инструментах и панелях ин-
струментов можно найти в Разделе

2.2.2

.

Пункт меню

Комбинация клавиш

Справка

Панель инструментов

∙

Файл

1

Комбинации клавиш могут быть настроены вручную (пункт «Комбинации клавиш» в меню «Установки»), приведённые

комбинации используются по умолчанию.

17

2.2. Интерфейс QGIS

Новый проект

Ctrl+N

см. Раздел

2.5

3

Файл

Открыть проект

Ctrl+O

см. Раздел

2.5

3

Файл

Открыть недавние проекты

I

см. Раздел

2.5

Сохранить проект

Ctrl+S

см. Раздел

2.5

3

Файл

Сохранить проект как. . .

Ctrl+Shift+S

см. Раздел

2.5

3

Файл

Сохранить как изображение

см. Раздел

2.6

Создать компоновку картыCtrl+P

см. Раздел

8

3

Файл

Управление компоновками

см. Раздел

8

3

Файл

Компоновки карт

I

см. Раздел

8

Выход

Ctrl+Q

∙

Правка

Отменить

Ctrl+Z

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Вернуть

Ctrl+Shift+Z

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Вырезать объекты

Ctrl+X

см. Раздел

3.5.3

3

Оцифровка

Копировать объекты

Ctrl+C

см. Раздел

3.5.3

3

Оцифровка

Вставить объекты

Ctrl+V

см. Раздел

3.5.3

3

Оцифровка

Переместить объект

см. Раздел

3.5.3

3

Оцифровка

Удалить выделенное

см. Раздел

3.5.3

3

Оцифровка

Упростить объект

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Добавить кольцо

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Добавить часть

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Удалить кольцо

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Удалить часть

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Корректировать объекты

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Разбить объекты

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Объединить выбранные объекты

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

Редактирование узлов

см. Раздел

3.5.3

3

Оцифровка

Повернуть значки

см. Раздел

3.5.4

3

Дополнительные функции оцифровки

После активации

Режима редактирования

для слоя, в меню

Правка

появится значок

создания объекта, в зависимости от типа слоя (точечный, линейный или полигональный).

Создать точку

см. Раздел

3.5.3

3

Оцифровка

Создать линию

см. Раздел

3.5.3

3

Оцифровка

Создать полигон

см. Раздел

3.5.3

3

Оцифровка

18

2.2.1. Главное меню

∙

Вид

Прокрутка карты

3

Навигация

Увеличить

Ctrl+

+

3

Навигация

Уменьшить

Ctrl+

-

3

Навигация

Выбрать объекты

см. Раздел

2.4.2

3

Атрибуты

Снять выделение во всех слоях

3

Атрибуты

Определить объекты

Ctrl-Alt-I

3

Атрибуты

Измерить линию

Ctrl-Alt-M

3

Атрибуты

Измерить площадь

Ctrl-Alt-J

3

Атрибуты

Измерить угол

3

Атрибуты

Полный охват

Ctrl-Alt-F

3

Навигация

Увеличить до слоя

3

Навигация

Увеличить до выделенного

Ctrl+J

3

Навигация

Предыдущий охват

3

Навигация

Следующий охват

3

Навигация

Фактический размер

Всплывающие описания

3

Атрибуты

Новая закладка

Ctrl+B

см. Раздел

2.9

3

Атрибуты

Показать закладки

Ctrl-Alt-B

см. Раздел

2.9

3

Атрибуты

Обновить

Ctrl+R

3

Навигация

Уровень детализации

см. Раздел

5.2.5

3

Уровень детализации

GPS-слежение

см. Раздел

2.10

3

GPS слежение

∙

Слой

Создать

I

см. Раздел

3.5.5

3

Управление слоями

Калькулятор растров

см. Раздел

4.4

Добавить векторный слой

Ctrl+Shift+V

см. Раздел

3

3

Управление слоями

Добавить растровый слой

Ctrl+Shift+R

см. Раздел

4

3

Управление слоями

Добавить слой PostGIS

Ctrl+Shift+D

см. Раздел

3.2

3

Управление слоями

Добавить слой SpatiaLite

Ctrl+Shift+L

см. Раздел

3.3

3

Управление слоями

Добавить WMS-слой

Ctrl+Shift+W

см. Раздел

5.2

3

Управление слоями

Открыть таблицу атрибутов

3

Атрибуты

Сохранить изменения

3

Оцифровка

Режим редактирования

3

Оцифровка

19

2.2. Интерфейс QGIS

Сохранить как. . .

Сохранить выделение как. . .

см. Раздел

3.5.6

Удалить слой

Ctrl+D

3

Управление слоями

Свойства

Запрос. . .

Добавить в обзор

Ctrl+Shift+O

Добавить все в обзор

Удалить все из обзора

Скрыть все слои

Ctrl+Shift+H

Показать все слои

Ctrl+Shift+U

Подписи

3

Атрибуты

∙

Установки

Панели

I

Панели инструментов

I

Полноэкранный режим

Ctrl-F

Свойства проекта

Ctrl-Alt-P

см. Раздел

2.5

Ввод системы координат

см. Раздел

6.4

Управление стилями

Комбинации клавиш

Параметры

см. Раздел

2.7

∙

Модули — (Следующие пункты меню добавляются подключаемыми модулями после их загрузки.)

Управление модулями

см. Раздел

9.1

3

Модули

Консоль Python

∙

Справка

Содержание

F1

3

Справка

Веб-сайт QGIS

Ctrl+H

Проверить версию QGIS

О программе

Примечание:

Пункты главного меню, перечисленные выше, являются стандартными в графической среде

KDE. В графической среде GNOME меню «Установки» отсутствует, а его пункты расположены следующим
образом:

Свойства проекта

3

Файл

Параметры

3

Правка

Комбинации клавиш

3

Правка

Управление стилями

3

Правка

Ввод системы координат

3

Правка

20

2.2.2. Панели инструментов

Панели

I

3

Вид

Панели инструментов

I

3

Вид

Полноэкранный режим

3

Вид

Уровень детализации

3

Вид

GPS-слежение

3

Вид

2.2.2. Панели инструментов

Панели инструментов обеспечивают доступ к большинству тех же функций, что и меню, а также содержат
дополнительные инструменты для работы с картой. Для каждого пункта панели инструментов также доступна
всплывающая подсказка (для её получения просто задержите мышь над пунктом панели инструментов).

Каждую панель инструментов можно перемещать в зависимости от ваших потребностей. Кроме того, каждую
панель инструментов можно скрыть при помощи контекстного меню, которое вызывается щелчком правой
кнопкой мыши на соответствующей панели.

Совет QGIS 3

Восстановление панелей инструментов

Если вы случайно скрыли все панели инструментов, можно вернуть их обратно, используя пункт меню Вид

Панели инструментов

I

.

2.2.3. Легенда

Область легенды предназначена для установки видимости и порядка расположения слоев карты. Порядок
расположения слоев означает, что слои находящиеся ближе к верхней части легенды, отрисовываются в окне
карты над слоями, перечисленными в легенде ниже. Флажок у каждого элемента легенды используется для
показа или сокрытия слоя.

Слои можно объединять в группы. Для этого поместите курсор мыши в окне легенды карты, щёлкните правой

кнопкой мыши и выберите пункт Добавить группу

I

. В легенде появится новая группа (папка). Теперь

перетащите слои на значок папки.

Группы

дают

возможность

переключать

видимость

всех

слоев

в

группе

одним

действием.

Для

вывода

слоев

из

группы

щёлкните

правой

кнопкой

мыши

на

значке

слоя

и

выбери-

те

пункт

Сделать элементом первого уровня

I

.

Чтобы

переименовать

папку,

выберите

Переименовать

I

, щёлкнув правой кнопкой мыши на имени группы.

Содержание контекстного меню, доступного при нажатии правой кнопки мыши на слое, зависит от того, на ка-
ком слое в окне легенды вы нажали правой кнопкой— растровом или векторном. Для векторных слоев GRASS

Режим редактирования

I

недоступен. Редактированию векторных слоев GRASS рассматривается в

разделе

7.7

.

∙

Контекстное меню для растровых слоев

–

Увеличить до границ слоя

I

–

Увеличить до наилучшего масштаба (100%)

I

–

Показать в обзоре

I

–

Удалить

I

–

Свойства

I

–

Переименовать

I

–

Добавить группу

I

21
