10 Описание техпроцесса настройки и регулировки



Процесс настройки исключает регулировку, поэтому состоит из

упомянутых действий:

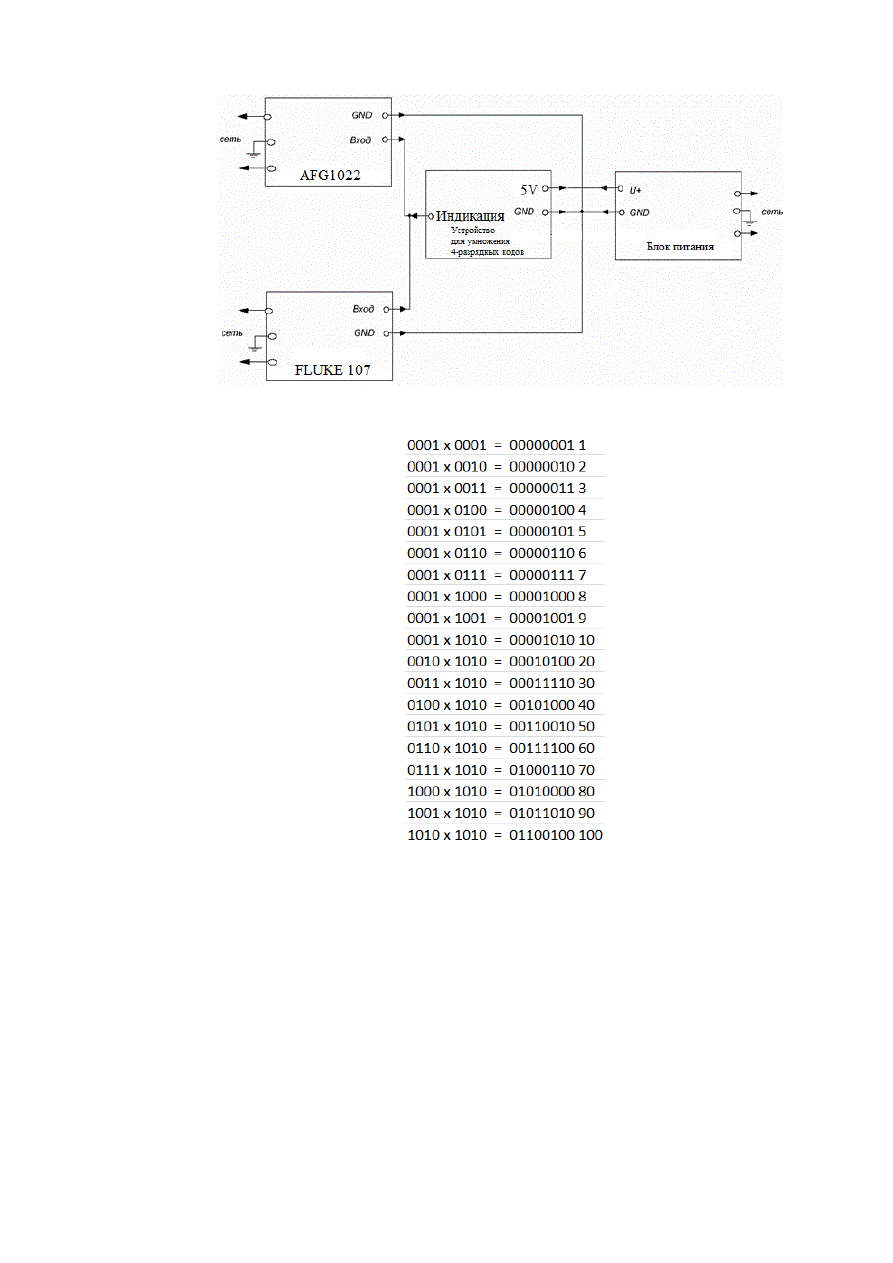

1. Соединить источник питания и измерительные приборы по схеме

подключения (рисунок 30)

2. Начать использование устройства и измерительных приборов

3. Проверить напряжение питания на выводах 14 микросхем DA1-DA3

4. Посмотреть падения напряжения на резисторах и напряжения на входах

микросхем, они должны соответствовать вычисленным по принципиальной

схеме значениям, подбор резисторов совершить таким образом, чтобы

реальные значения напряжений совпадали с вычисленными, при их

различии, осуществлять контроль параметров по мультиметру

5. Установить подобранные элементы при различии параметров исходных

6. Обработать лаком места пайки

7. Использовать генератор сигналов произвольной формы и стандартных

функций AFG1022 для передачи кодов на регистры после включения

устройства, которая осуществляется параллельно по прямому порядку

повышения разряда, коды и индикация должны соответствовать таблице

(рисунок 31), повторить предыдущие операции при различии между

реальной и нужной индикациями

34





Рисунок 30



Рисунок 31















35



Заключение



Были рассмотрены устройство для умножения 4-разрядных кодов,

принципиальная электрическая схема, сборочный чертеж, перечень

элементов и спецификация при выполнении проекта



































36



Список использованных источников



1. Импульсные и цифровые устройства; учебн. для студентов

электрорадиоприборостроительных средн. спец. учебн. заведений/Ю.А.

Браммер, И.Н. Пащук – 7-е изд., перераб. и доп. – М.; Высш. шк., 2003. – 351

с.; ил.

2. Схемотехника электронных систем. Цифровые устройства/Автора –

В.И. Бойко, А.Н. Гуржий, В.Я. Жуйков, А.А. Зори, В.М. Спивак, В.В. Багрий

– СПб.; БХВ-Петербург, 2004 – 512 с.; ил.

3. Угрюмов Е.П. Цифровая схемотехника

4. http://cxem.net/beginner/beginner100.php

5. http://dikombalt.ru/2540.html

6. http://fb.ru/article/204339/generator-impulsov-svoimi-rukami-generator-

vyisokovoltnyih-impulsov

7. http://imolodec.com/powersupplies/skhema-prostogo-blok-pitaniya-5-v-1-

a

8. http://meandr.org/archives/20972

9. http://www.radiolibrary.ru/reference/diod-bridge-imp/kbl01.html

10.https://idistribute.ru/catalog/tag/avtomaticheskie_vyklyuchateli/avtomatic

heskiy-vyklyuchatel-6a

11. https://mysku.ru/blog/aliexpress/35019.html

12. https://ru.aliexpress.com/popular/generator-pulse.html

13. https://static.chipdip.ru/lib/142/DOC003142197.pdf

37



14. https://static.chipdip.ru/lib/151/DOC000151040.pdf

15. https://studfiles.net/preview/4353532/page:23

16. https://tiu.ru/Montazhnye-stoly.html

17. https://www.220-volt.ru/catalog/multimetry-tcifrovye

18. https://www.chipdip.ru/catalog/popular/blok-pitaniya-5v

19. https://www.chipdip.ru/catalog/popular/rezistor-20om

20. https://www.chipdip.ru/catalog-show/generators

21. https://www.isolux.ru/avtomaticheskie-viklyuchateli-6a

22. https://www.isolux.ru/avtomaticheskiy-viklyuchatel-iek-va47-29-1r-6a-

s.html

23. https://yaelectrik.ru/elektroprovodka/multimetr-eto





Приложения

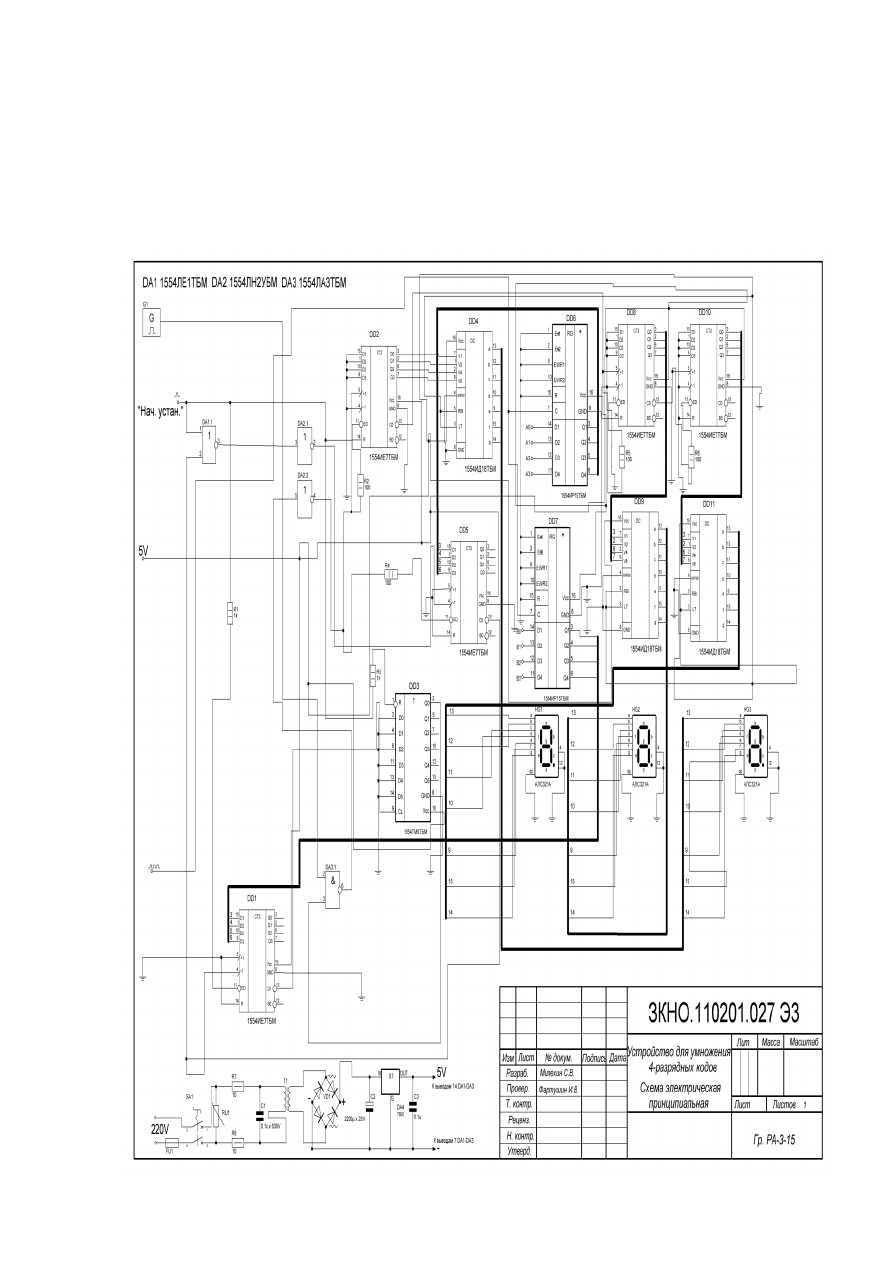

Приложение А. Электрическая принципиальная схема устройства для

умножения 4-разрядных кодов

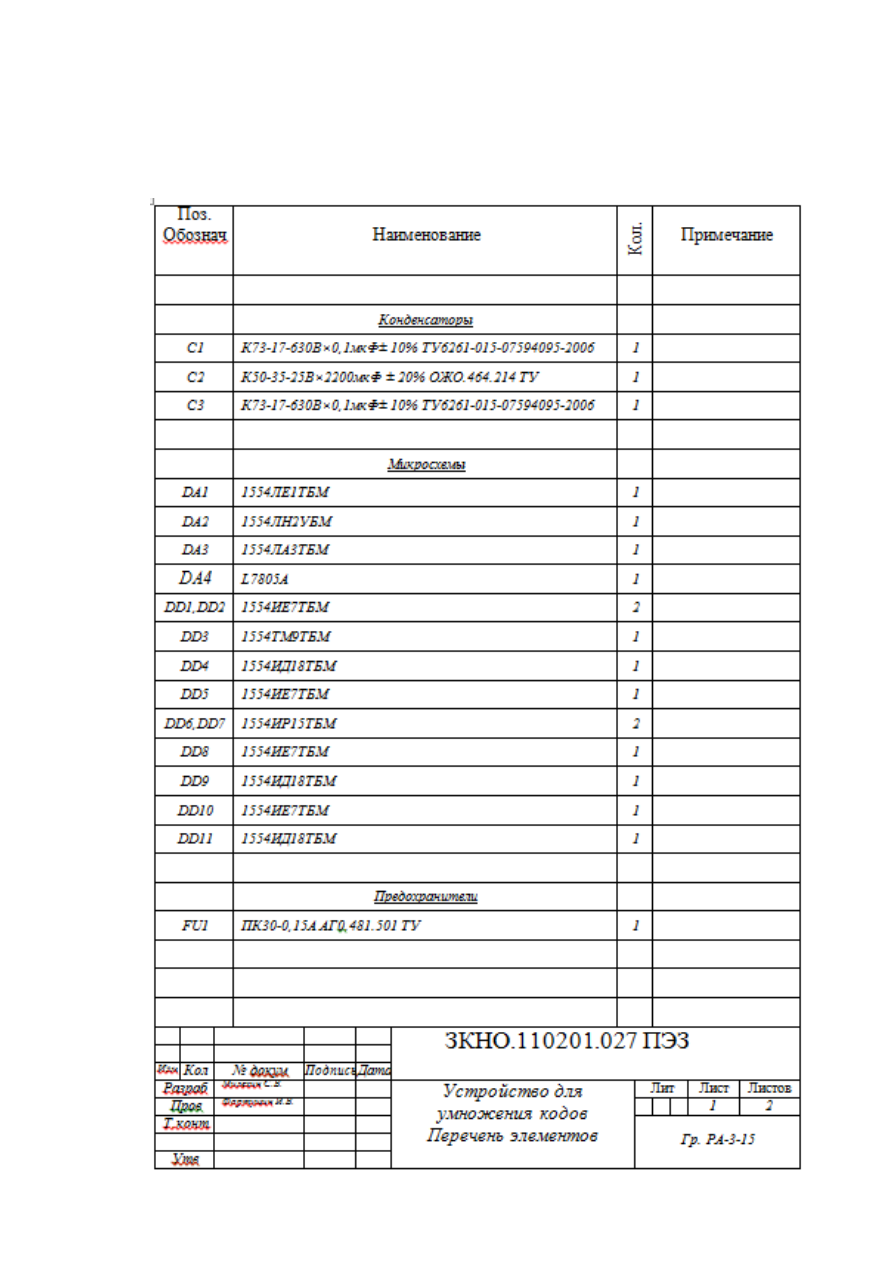

Приложение Б1. Перечень элементов устройства для умножения 4-

разрядных кодов

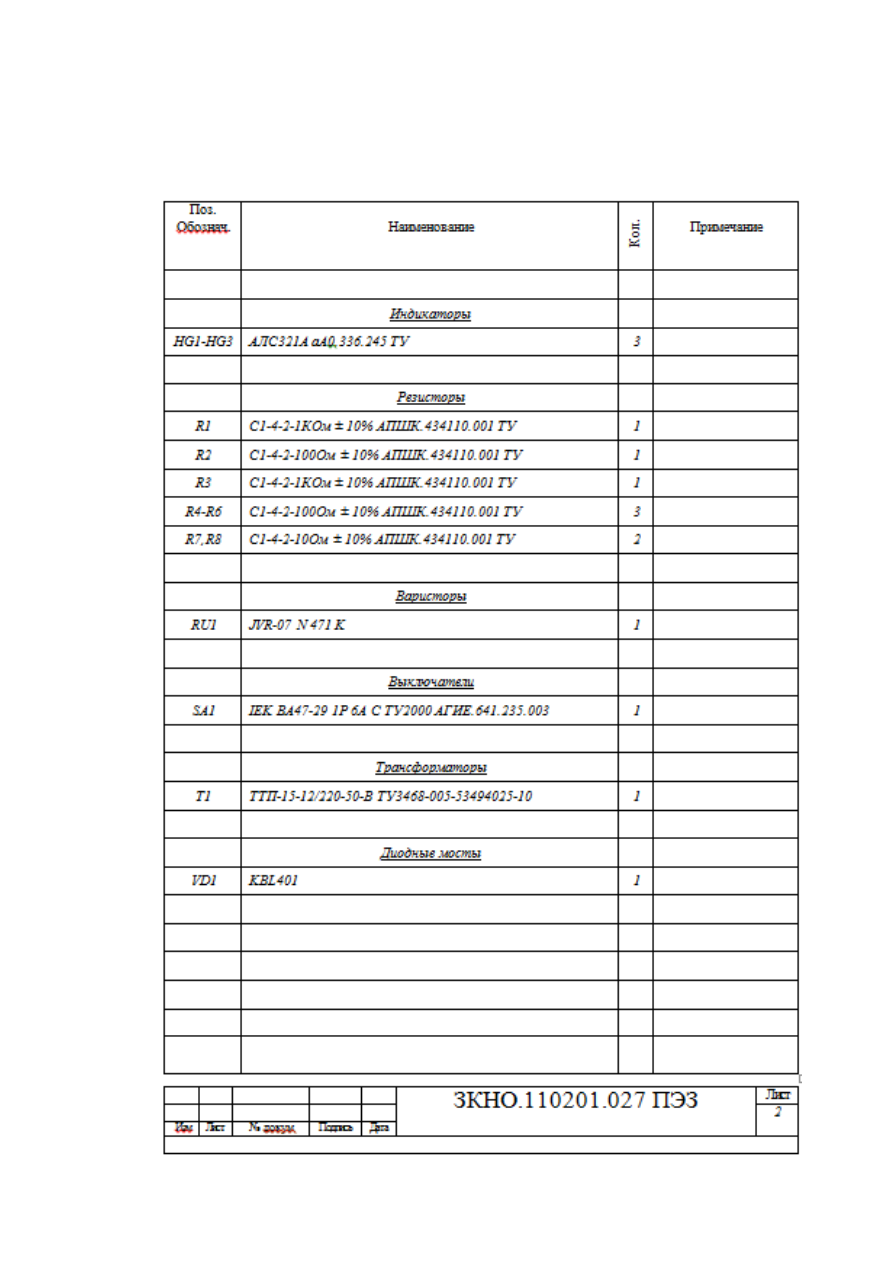

Приложение Б2. Перечень элементов устройства для умножения 4-

разрядных кодов
