SCHER-KHAN MAGICAR 5 СИСТЕМА СИГНАЛИЗАЦИИ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

ВНиМаНиЕ!

Время запуска двигателя по таймеру «24 ч.» может сдвигаться до ± 2 мин

в сутки. Запуск двигателя возможен только в режиме охраны.

ЗаПУСК ДВигаТЕля ПО СигНалУ
ВНЕшНЕгО УСТРОЙСТВа

В системе предусмотрена возможность автоматического запуска

и прекращения работы двигателя при получении импульсного сигнала от

внешнего устройства. Для реализации этой возможности необходимо, чтобы

было установлено значение 4 программируемой функции 2-20 (см. стр. 77)

и были выполнены соответствующие подключения при установке системы.

ВНиМаНиЕ!

Установка значения программируемой функции 2-20 должна

производиться квалифицированным специалистом при инсталляции

системы, в соответствии с выбранным назначением входа габаритных

огней. Неправильная установка значения данной программируемой

функции может привести к выходу из строя узлов автомобиля.

ОгРаНиЧЕНиЕ ЧиСла аВТОМаТиЧЕСКиХ ЗаПУСКОВ

В системе предусмотрена возможность ограничения числа последовательных

автоматических запусков. При помощи программируемой функции 1-14 можно

ограничить автоматические запуски 5-ю, 7-ю, 16-ю или вообще отказаться от

ограничения.

ОгРаНиЧЕНиЕ КОлиЧЕСТВа ТаЙМЕРНЫХ ЗаПУСКОВ
ПО КРиТЕРияМ ТЕМПЕРаТУРЫ и НаПРяЖЕНия
аККУМУляТОРНОЙ БаТаРЕи

По желанию пользователя возможно реализовать отсрочку таймерного

запуска вплоть до достижения установленной температуры в салоне

автомобиля (программируемая функция 1-21, стр. 63, 75) или до момента,

когда аккумуляторная батарея разрядится до 11.5 В (программируемая

функция 1-20, стр. 63, 75). Температурный порог может принимать значения:

-15

С, -25

С, +60

С (для охлаждения салона в регионах с жарким климатом).

РУКОВОДСТВО ПО эКСПлУаТации

Пример: если активировать 8-часовой таймер автоматического запуска,

установить температурный порог, равный –15

С и активировать отсрочку

запуска по напряжению, то двигатель будет автоматически запускаться при

снижении температуры до -15

С или при понижении напряжения бортовой

сети до 11.5 В, но не чаще чем 1 раз в 8 часов.

СНяТиЕ СиСТЕМЫ С ОХРаНЫ БЕЗ БРЕлОКа
и БЕЗ ПРиМЕНЕНия ПЕРСОНалЬНОгО КОДа

Доступ в автомобиль без брелока может потребоваться в целом ряде

случаев. Например, при утере брелока или, если в брелоке села батарея

питания. Система SCHER-KHAN MAGICAR 5 предоставляет такую

возможность. Доступ в автомобиль без брелока, без ввода персонального

кода возможен только, если программируемая функция 1-6 (см. стр. 61, 67)

находится в заводском значении. Для этого:

1) Откройте дверь автомобиля ключом, система тут же перейдет в

режим тревоги

2) В течение четырех секунд три раза переведите ключ в замке

зажигания из положения oFF (ВыКл.)* в положение oN (ВКл.), после

чего выключите зажигание. Режим тревоги прекратится

3) По истечении 4 сек. блокировка стартера (зажигания) выключится.

Система перейдет в режим VALEt
* Время на каждое включение зажигания ограничено 1.5 секундами.

Для увеличения скорости переключений можно переводить замок

зажигания из положения ACC (Аксессуары) в положение IGN oN

(Зажигание включено).

СНяТиЕ СиСТЕМЫ С ОХРаНЫ БЕЗ БРЕлОКа
С иСПОлЬЗОВаНиЕМ pIN 1

Если Вы хотите снять систему с режима охраны при отсутствии брелока,

записать коды новых брелоков, использовать режим двухшагового снятия

с режима охраны, то в систему необходимо записать персональный код PIN

1,состоящий из четырех или двух цифр (определяется программируемой

функцией 1-6). Значение каждой цифры кода может меняться от 1 до

4. Таким образом, код может иметь значение от 1111 до 4444 или от 11

до 44. Ввод кода и его запись происходит при помощи замка зажигания

автомобиля.

SCHER-KHAN MAGICAR 5

Программирование кода pIN 1:

Для программирования кода PIN 1 следует выполнить несколько шагов:

1) Снимите систему с режима охраны

2) Откройте дверь

3) Переведите ключ в замке зажигания из положения oFF

(ВыКл.) в положение зажигания oN (ВКл.) Двигатель при этом заводить

не нужно

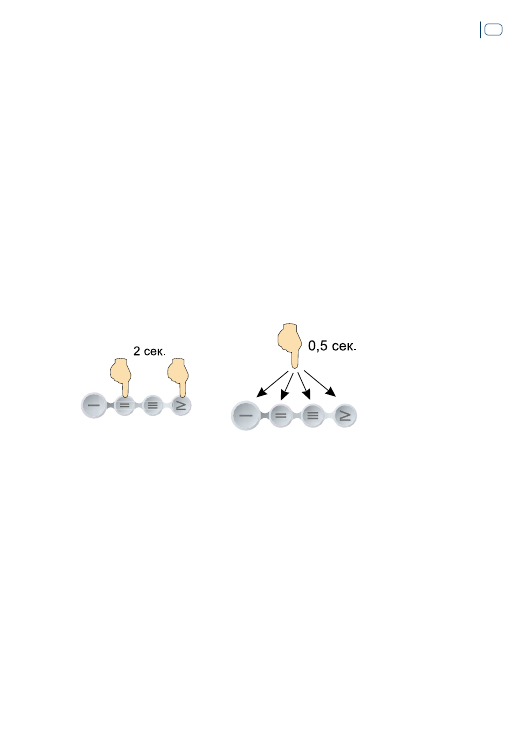

4) Для входа в режим записи персонального кода одновременно

нажмите и удерживайте в течение 2-х сек. кнопки (II+IV) брелока.

Система подтвердит вход в режим программирования одним сигналом

сирены и одной вспышкой аварийной сигнализации. Если Вы

услышали три сигнала сирены и три вспышки аварийной сигнализации,

значит система не вошла в режим программирования. Система не

войдет в режим программирования, если она находится в режиме

охраны, не включено зажигание или функция 1-6 не установлена в

пользовательское значение

5) Для ввода первой цифры кода в течение 4-х сек. коротко нажмите

одну из кнопок брелока. Номер нажатой кнопки при этом будет

соответствовать первой цифре персонального кода. Система подтвердит

выбранную цифру соответствующим ей количеством сигналов сирены и

вспышек аварийной сигнализации

6) Для ввода второй цифры кода в течение 4-х сек. коротко нажмите одну

из кнопок брелока. Номер нажатой кнопки при этом будет соответствовать

второй цифре персонального кода. Система подтвердит выбранную цифру

соответствующим ей количеством сигналов сирены и вспышек аварийной

сигнализации

7) Для ввода третьей цифры кода (при использовании четырехзначного кода)

в течение 4-х сек. коротко нажмите одну из кнопок брелока. Номер нажатой

кнопки при этом будет соответствовать третьей цифре персонального кода.

Система подтвердит выбранную цифру соответствующим ей количеством

сигналов сирены и вспышек аварийной сигнализации

РУКОВОДСТВО ПО эКСПлУаТации

8) Для ввода четвертой цифры кода (при использовании четырехзначного

кода) в течение 4-х сек. коротко нажмите одну из кнопок брелока. Номер

нажатой кнопки при этом будет соответствовать четвертой цифре

персонального кода. Система подтвердит выбранную цифру соответствующим

ей количеством сигналов сирены и вспышек аварийной сигнализации

9) После ввода второй (четвертой) цифры персонального кода, система

выйдет из режима программирования. В подтверждение выхода из режима

система подаст два сигнала сирены* и аварийной сигнализации

10) Закройте дверь
* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 61) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 30).

Ввод персонального кода pIN 1:

1) Откройте дверь автомобиля ключом, система тут же перейдет в

режим тревоги

2) В течение 4-х секунд три раза переведите ключ в замке зажигания из

положения oFF (ВыКл.)* в положение oN (ВКл.) Выключите зажигание.

Режим тревоги прекратится

3) В течение 4-х секунд переведите ключ в замке зажигания из положения

oFF (ВыКл.)* в положение oN (ВКл.) Число поворотов ключа должно

соответствовать первой цифре персонального кода. По истечении 4-х сек.

аварийная сигнализация вспыхнет один раз, подтверждая тем самым

готовность системы к вводу второй цифры персонального кода

4) В течение 4-х секунд после вспышки аварийной сигнализации переведите

ключ в замке зажигания из положения oFF (ВыКл.)* в положение oN (ВКл.)

Число поворотов ключа должно соответствовать второй цифре

персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет

один раз, подтверждая тем самым ввод второй цифры кода

5) В течение 4-х секунд после вспышки аварийной сигнализации

переведите ключ в замке зажигания из положения oFF (ВыКл.)* в

положение oN (ВКл.). Число поворотов ключа должно соответствовать

третьей цифре персонального кода (третья и четвертая цифры вводятся

только при использовании четырехзначного кода PIN 1). По истечении

4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем

самым ввод третьей цифры кода

6) В течение четырех секунд после вспышки аварийной сигнализации

переведите ключ в замке зажигания из положения oFF (ВыКл.)* в

положение oN (ВКл.) Число поворотов ключа должно соответствовать

SCHER-KHAN MAGICAR 5

четвертой цифре персонального кода. По истечении 4-х сек. аварийная

сигнализация вспыхнет один раз, подтверждая тем самым ввод

четвертой цифры кода

7) Если код был введен корректно, то блокировка стартера (зажигания)

выключится. Система перейдет в режим VALEt. Если код был введен

некорректно, система вернется в режим тревоги
* Время на каждое включение зажигания ограничено 1.5 секундами.

Для увеличения скорости переключений можно переводить замок

зажигания из положения ACC (Аксессуары) в положение IGN oN

(Зажигание включено).

ВНиМаНиЕ!

Запись и последующий ввод кода PIN 1 возможны только, если

программируемая функция 1-6 находится в опционном значении.

Если код аварийного отключения PIN 1 трижды введен некорректно, то

система запретит ввод кода в течение следующих 20 мин.

Заводское значение PIN 1 – 1111 в случае четырехзначного кода и 11,

соответственно, в случае двухзначного.

Запомните код PIN 1, две первых цифры кода используются для записи

кодов новых брелоков (см. стр. 58).

ДОСТУП В аВТОМОБилЬ БЕЗ БРЕлОКа
С иСПОлЬЗОВаНиЕМ pIN 2

Система SCHER-KHAN MAGICAR 5 позволяет ставить и снимать режим

охраны без брелока, посредством датчика вызова. Для этого Вам

необходимо выбрать пользовательское значение программируемой

функции 1-7 (см. стр. 62, 67) и записать персональный код PIN 2, состоящий

из четырех цифр. Значение каждой цифры кода может меняться от 1 до 9.

Таким образом, код может иметь значение от 1111 до 9999. Ввод кода и его

запись происходит через датчик вызова владельца автомобиля. Заводского

значения кода PIN 2 не предусмотрено.

Программирование персонального кода pIN 2

Для программирования кода PIN 2 следует выполнить несколько шагов:

1) Снимите систему с режима охраны

2) Откройте дверь

3) Включите зажигание

РУКОВОДСТВО ПО эКСПлУаТации

4) Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике

будет вспыхивать красным цветом. Время между ударами должно быть

меньше 1.5 сек.

5) Светодиод быстро замигает синим* цветом, подтверждая тем самым

выполнение предыдущего шага. Если светодиод не замигал синим, то

начните с пункта 1

6) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов, должно соответствовать первой цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками и начнет

мигать снова

7) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать второй цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками и начнет

мигать снова

8) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать третьей цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками и начнет

мигать снова

9) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать четвертой цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками

10) В подтверждение выполнения программирования кода Вы услышите

один сигнал сирены, аварийная сигнализация вспыхнет один раз

11) Закройте дверь
* Допустима замена цвета светодиода на зеленый.

Если на каком-то из шагов Вы ошиблись, то необходимо произвести запись

кода, начиная с пункта 1.

ВНиМаНиЕ!

Датчик вызова настроен на постукивание твердым предметом (монетой,

ключом, ногтем). Постукивание пальцем может быть не воспринято

датчиком.

Ввод персонального кода pIN 2

Ввод персонального кода нужен, когда система находится в режиме

охраны для снятия с охраны и отпирания замков дверей, и когда система

снята с охраны для постановки на охрану и запирания замков дверей. При

постановке в режим охраны после ввода кода PIN 2 система производит

SCHER-KHAN MAGICAR 5

снятие с охраны и последующую постановку с запиранием замков дверей

через 30 сек. (программируемая функция 1-8 должна быть в заводском

значении). Для ввода кода PIN 2 следует выполнить несколько шагов:

1) Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике

будет вспыхивать красным цветом. Время между ударами должно быть

меньше 1.5 сек.

2) Светодиод быстро замигает синим* цветом, подтверждая тем самым

выполнение предыдущего шага. Если светодиод не замигал синим, то

начните с пункта 1

3) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать первой цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками и начнет

мигать снова

4) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать второй цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками и начнет

мигать снова

5) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать третьей цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками и начнет

мигать снова

6) Пока светодиод мигает, стукните по датчику вызова. Количество

ударов должно соответствовать четвертой цифре кода. Через 1.5 сек.

светодиод подтвердит выбранную цифру синими вспышками

7) Если код введен корректно, то система снимется с режима охраны,

замки дверей откроются, на брелок-коммуникатор придет сообщение

о снятии системы с охраны. Если ввод кода произведен неверно, то на

брелок придет сигнал вызова владельца и необходимо будет повторить

все действия, начиная с пункта 1

Система допускает пять попыток ввода кода в течение 30 мин. Если код был

введен неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы

не снимете систему с охраны с помощью брелока.

ВНиМаНиЕ!

Использование персонального кода PIN 2 возможно только после

включения программируемой функции 1-7 (см. стр. 62, 67).

Персональный код PIN 2 не программируется на заводе. Обязательно

запрограммируйте этот код самостоятельно.

РУКОВОДСТВО ПО эКСПлУаТации

ПРЕДУПРЕЖДЕНиЕ О ВКлюЧЕННЫХ гаБаРиТаХ

Система помогает защитить аккумулятор автомобиля от разряда. Если Вы

забыли выключить габаритные огни, то при постановке в режим охраны

брелок-коммуникатор подаст серию звуковых сигналов в течение 5 секунд.

В это время на дисплее будут мигать изображения замка и габаритных

огней. Сигнал предупреждения будет повторяться каждые 30 сек. три раза.

Для использования этого сервиса необходимо включить программируемую

функцию 2-20 (см. стр. 77, 84) и выполнить соответствующие подключения.

БлОКиРОВКа СТаРТЕРа или ЗаЖигаНия

Система в режиме охраны не позволит завести двигатель автомобиля.

При попытке завести двигатель в режиме охраны система передаст

сигнал тревоги на брелок-коммуникатор. Тревога о включении зажигания

будет отображаться миганием габаритных огней и дымка на брелоке-

коммуникаторе, звуковым и (или) вибрационным сигналом. Режим работы

блокировки двигателя выбирается при установке системы на сервисной

станции и зависит от значений двух программируемых функций 1-10 и

2-7 (см. стр. 62, 68, 76, 80). При выборе блокировки стартера, система

будет предохранять стартер автомобиля от повторного включения, если

двигатель запущен в автоматическом режиме или в режиме ТУРБО без

применения дополнительных подключений. Для защиты стартера от

повторного включения может быть использован выход системы

«Зажигание 2». Подробно о блокировании двигателя Вашего автомобиля и

способах защиты стартера можно узнать по месту установки системы.

ПРЕДУПРЕЖДЕНиЕ ОБ ОТКРЫТОЙ ДВЕРи

Система позволяет реализовать предупреждение об открытой двери

(программируемая функция 1-2, стр. 61, 64). Возможно выбрать один из

нескольких алгоритмов работы: аварийная сигнализация мигает в течение

60 сек., если дверь автомобиля открыта и включено зажигание, аварийная

сигнализация мигает в течение 60 сек., если дверь автомобиля открыта и

двигатель работает, аварийная сигнализация мигает постоянно, если дверь

автомобиля открыта и включено зажигание. Данная функция повышает

безопасность на дороге, предупреждая других водителей о посадке и

высадке пасссажиров.

SCHER-KHAN MAGICAR 5

ДОПОлНиТЕлЬНОЕ ОСВЕщЕНиЕ
ПРи ПОСТаНОВКЕ и СНяТии С ОХРаНЫ

В системе предусмотрена возможность освещения пространства около

автомобиля в течение 15 сек. после постановки и снятия с охраны при

помощи аварийной сигнализации.
В зависимости от состояния программируемой функции 1-11 (см. стр. 62,

69) подсветка может быть включена при постановке на охрану, при снятии

с охраны или и при постановке, и при снятии с охраны.

ЗащиТа РаДиОКаНала ОТ ПЕРЕХВаТа КОДа

Система имеет специальную защиту передаваемых брелоком команд. При

каждом нажатии кнопки на брелоке системы кодовая посылка изменяется

по специальному алгоритму. Это сделано для защиты системы от перехвата

кода и его подбора (интеллектуального взлома системы охраны). Алгоритм

защиты кода специально разработан для систем SCHER-KHAN и является

уникальным, не применяемым ни в одной охранной системе других марок.

ЗащиТа ДВигаТЕля В РЕЖиМЕ
аВТОМаТиЧЕСКОгО ЗаПУСКа

Система в режиме автоматического запуска постоянно следит за работой

двигателя. Если двигатель остановился до окончания цикла прогрева

(неисправность двигателя или закончилось топливо), то через промежуток

времени, устанавливаемый программируемой функцией 2-17 (см. стр. 77,

83), процессорный блок системы выключит зажигание. Эта же функция

определяет, будут ли производиться попытки повторного автоматического

запуска двигателя или нет. максимальное количество попыток повторного

автоматического запуска ограничено тремя.

РЕгУлиРОВКа ЧУВСТВиТЕлЬНОСТи
ДаТЧиКа УДаРа

Вы можете настроить чувствительность датчика удара в зависимости

от Ваших требований. Для настройки чувствительности на датчике

предусмотрено два регулятора. Регулятор с цифрой «1st» – устанавливает

чувствительность зоны предупреждения, регулятор с цифрой

«2nd» – устанавливает чувствительность зоны тревоги. Поворот регуляторов

по часовой стрелке уменьшает чувствительность, а против

часовой – увеличивает. Проконсультируйтесь на сервисной станции о

месте расположения датчика удара, он должен быть легко доступен для

регулировки.

РУКОВОДСТВО ПО эКСПлУаТации

РЕгУлиРОВКа ЧУВСТВиТЕлЬНОСТи ДаТЧиКа
ВЫЗОВа ВлаДЕлЬца

Вы можете настроить чувствительность датчика вызова владельца

автомобиля в зависимости от Ваших требований. Для настройки

чувствительности на датчике предусмотрен ступенчатый регулятор с

тремя положениями. Крайнее левое положение регулятора соответствует

минимальной чувствительности датчика, крайнее правое – максимальной.

Датчик должен быть расположен в нижнем углу лобового стекла

автомобиля, но он не должен касаться корпусом обивок стойки и

приборной панели. В датчике вызова применена защита от ложных

срабатываний. Для вызова необходимо, чтобы в течение 1.5 секунд

последовало более одного удара по датчику.

ПРОгРаММиРОВаНиЕ БРЕлОКОВ

Система может запомнить коды трех брелоков. В зависимости от состояния

программируемой функции 1-6 (см. стр. 61, 67), возможны два алгоритма

программирования кодов брелоков без применения персонального кода

PIN 1 и с применением персонального кода PIN 1.
При вводе кода четвертого брелока стирается код первого из трех

записанных брелоков. Если Вы пользуетесь двумя брелоками, то код

одного из брелоков рекомендуется записать в память блока дважды.
Для начала программирования система должна быть снята с охраны.

алгОРиТМ 1 (ПЕРСОНалЬНЫЙ КОД pIN 1
НЕ иСПОлЬЗУЕТСя)

Для программирования новых брелоков выполните два шага.

1) В течение 4-х секунд три раза поверните ключ в замке зажигания

из положения oFF (ВыКл.) в положение oN (ВКл.) и выключите

зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая

вход в режим программирования

2) Не позднее 4-х сек. после вспышки аварийной сигнализации

нажмите кнопку I (первого) нового брелока. В подтверждение записи

кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код

второго и третьего брелоков, после успешного ввода кода каждого

нового брелока аварийная сигнализация будет вспыхивать 1 раз, после

SCHER-KHAN MAGICAR 5

ввода кода третьего брелока аварийная сигнализация вспыхнет дважды

и система выйдет из режима программирования брелоков

Для выхода из режима программирования не предпринимайте никаких действий в

течение 4-х сек. после записи кода последнего брелока.
Если после шАГА 1 не предпринимать никаких действий, то через 4 сек.

аварийная сигнализация вспыхнет 2 раза, система перейдет из режима

программирования брелоков в режим VALEt.

алгОРиТМ 2 (иСПОлЬЗУЕТСя ПЕРСОНалЬНЫЙ КОД pIN 1)

Для программирования новых брелоков выполните четыре шага.

1) В течение четырех секунд три раза переведите ключ в замке

зажигания из положения oFF (ВыКл.) в положение oN (ВКл.) и

выключите зажигание

2) В течение четырех секунд переведите ключ в замке зажигания из

положения oFF (ВыКл.) в положение oN (ВКл.) Число поворотов

ключа должно соответствовать первой цифре персонального кода.

По истечении 4-х сек. аварийная сигнализация вспыхнет один раз,

подтверждая тем самым готовность системы к вводу второй цифры

персонального кода

3) В течение 4-х секунд после вспышки аварийной сигнализации

переведите ключ в замке зажигания из положения oFF (ВыКл.) в

положение oN (ВКл.). Число поворотов ключа должно соответствовать

второй цифре персонального кода. По истечении 4-х сек. аварийная

сигнализация вспыхнет один раз, подтверждая тем самым ввод второй

цифры кода и готовность системы к записи кодов брелоков

4) Не позднее 4-х сек. после вспышки аварийной сигнализации

нажмите кнопку I (первого) нового брелока. В подтверждение записи

кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код

второго и третьего брелоков, после успешного ввода кода каждого

нового брелока аварийная сигнализация будет вспыхивать 1 раз, после

ввода кода третьего брелока аварийная сигнализация вспыхнет дважды,

и система выйдет из режима программирования брелоков

Для выхода из режима программирования не предпринимайте никаких

действий в течение 4-х сек. после записи кода последнего брелока.

РУКОВОДСТВО ПО эКСПлУаТации

ПРОгРаММиРОВаНиЕ ФУНКциЙ

Для начала программирования система должна быть снята с режима

охраны, а также на брелоке должна быть выключена функция

СВОБОДНыЕ РУКИ.
Программирование функций с помощью брелока состоит из четырех

шагов.

1) Вход в режим программирования и выбор меню программирования.

Для входа в меню № 1 нажмите одновременно кнопки (I+II) на 2 сек. Для

входа в меню № 2 нажмите одновременно кнопки (I+IV) на 2 сек. Сирена

подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз,

подтверждая тем самым успешное выполнение шАГА 1

2) Нажмите кнопку IV для выбора функции меню, которую требуется

изменить. Число нажатий должно соответствовать номеру выбранной

функции. Например, для выбора функции 4 необходимо четыре раза

коротко нажать кнопку IV брелока. Каждое нажатие кнопки будет

подтверждаться коротким сигналом сирены (если она включена) и

вспышкой аварийной сигнализации

3) Подождите несколько секунд. Система подтвердит номер выбранной

для изменения функции короткими сигналами сирены и вспышками

аварийной сигнализации. Количество сигналов будет соответствовать

номеру выбранной функции

4) Нажмите кнопку I для выбора заводского значения функции. В

подтверждение этого сирена подаст один короткий сигнал, аварийная

сигнализация вспыхнет один раз. Нажмите кнопку II, III, или IV для

выбора опционных значений функций. В подтверждение этого

сирена подаст два, три или четыре коротких сигнала, аварийная

сигнализация вспыхнет два, три или четыре раза и выйдет из режима

программирования

Примечание:

Если при выборе функции Вы ошиблись с количеством нажатий , то

необходимо повторить все действия, начиная с шАГА 1.
Если Вы услышали один продолжительный сигнал сирены, то это

означает выход системы из режима программирования функций. Для

продолжения программирования необходимо повторить все действия,

начиная с шАГА 1.

SCHER-KHAN MAGICAR 5

ВНиМаНиЕ!

Если необходимо изменить более одной функции из выбранного Вами

меню, то выбор каждой функции для изменения необходимо начинать с

шАГА 1.

Вы можете выйти из режима программирования на любом шаге. Для этого

не предпринимайте никаких действий в течение 4-х секунд.

МЕНю ПРОгРаММиРУЕМЫХ ФУНКциЙ № 1
[КНОПКа (I+II)–]

№

Функция

кнопка I

(завод. знач.)

кнопка II

кнопка III

кнопка IV

1-1

Управление

замком

багажника в

режиме охраны

При отпирании

багажника система

снимается с

охраны, отп. ЦЗ

При отпирании

багажника система

снимается с охраны, ЦЗ

не отпирается

При отпирании

багажника система

не снимается с

охраны

–

1-2

Предупреждение

об открытой

двери

Нет

Есть 60 сек., (двери

откр., зажигание вкл.)

Есть 60 сек. (двери

открыты, двигатель

работает)

Есть, пока двери

откр. и зажигание

включено

1-3 Управление ЦЗ

по зажиганию

Нет

Запирание через

15 сек. после вкл.,

отпирание сразу при

выключении

Запирание через

5 сек. после

вкл. зажигания,

отпирание сразу при

выключении

Запирание и

отпирание сразу

при вкл. и выкл.

зажигания

1-4

Назначение

кнопок (I+II)

Вкл./выкл.

короткие сигналы

сирены

Вкл. /выкл. сирену

в режиме тревоги и

короткие сигналы

сирены

Вкл./выкл. сигналы

сирены в режиме

тревоги

Вкл./выкл. все

сигналы

сирены и авар.

сигнал-цию в

режиме тревоги

1-5

Автоматическая

постановка на

охрану

Выкл.

Автоматическая

постановка без

запирания ЦЗ

Автоматическая

постановка с

запиранием ЦЗ

Пассивный

иммобилайзер.

Блокир. зажиг.

через 30 сек.

после его выкл.и

закрытия двери

1-6

PIN 1

Выкл

Есть (значение по

умолчанию 1111)

Есть PIN 1 (значение

по умолчанию 11)

–

РУКОВОДСТВО ПО эКСПлУаТации

№

Функция

кнопка I

(завод. знач.)

кнопка II

кнопка III

кнопка IV

1-7

PIN 2

Выкл

Есть (требуется ввести

PIN 2)

–

1-8

Автоматический

возврат в режим

охраны

Есть с запиранием

ЦЗ

Есть без запирания ЦЗ

Нет

–

1-9 Не используется

–

1-10 ПАНИКА или

JackStop ™

ПАНИКА

(блок. стартера)

JackStop ™

(блок. зажигания)

–

1-11

Подсветка

аварийной сигн.

Нет

15 сек. после

постановки на охрану

15 сек. после снятия

с охраны

15 сек. после пост.

и снятия с охраны

1-12 Время прогрева

двигателя

5 мин.

15 мин

25 мин.

45 мин.

1-13

Интервал работы

запуска по

таймеру

24 часа

(в установленное

время)

8 часов

4 часа

2 часа

1-14 Огранич. числа

запусков

Нет

1-15

Режим световой

сигнализации

при запуске

мигает

Горит постоянно

–

1-16

Способ резерви-

рования

(для РКПП)

Автомат.,

всякий раз при

выключении

зажигания

Автомат., всякий раз

при выключении

зажигания, при

закрытых дверях

Ручной режим

(нажать кнопку II

на 2 сек.)

–

1-17 Завершение

резервирования Закрытие двери

Закрытие двери и

автомат. постановка на

охрану с зап. ЦЗ

Закрытие двери

и постановка на

охрану кнопкой I

–

1-18

Отпирание

ЦЗ при выкл.

зажигания при

резервировании

Есть

Нет

–

SCHER-KHAN MAGICAR 5

1-19 Двухшаговое

снятие с охраны

Нет

Есть

–

1-20

Ограничение

таймерных

запусков по

напряжению АКБ

Нет

Есть

–

1-21

Температура

для ограничения

количества

таймерных

запусков

Нет

-15

-25

+60

УСТаНОВКа ВСЕХ ПРОгРаММиРУЕМЫХ ФУНКциЙ
МЕНю № 1 На ЗаВОДСКиЕ ЗНаЧЕНия

Для установки заводских значений программируемых функций необходимо

выполнить два шага.

1) Вход в режим программирования. Снимите систему с охраны.

Нажмите одновременно кнопки (I+II) на 2 сек. Сирена подаст один

короткий сигнал, аварийная сигнализация вспыхнет один раз,

подтверждая тем самым успешное выполнение шАГА 1

2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие

будет подтверждаться коротким сигналом сирены и вспышкой

аварийной сигнализации. Через некоторое время после этого прозвучат

три сигнала сирены, аварийная сигнализация вспыхнет три раза,

подтверждая установку заводских значений всех программируемых

функций меню № 1

ПОДРОБНОЕ ОПиСаНиЕ ПРОгРаММиРУЕМЫХ ФУНКциЙ
МЕНю № 1

Программируемая функция 1-1: «Управление замком
багажника в режиме охраны»

Эта функция позволяет выбрать пользователю: снимать систему при

отпирании багажника с охраны и отпирать электроприводы замков дверей

или нет.
Данная программируемая функция имеет три значения:

1) Заводское значение. При дистанционном отпирании замка багажника

система снимается с охраны, замки дверей отпираются, активируется

РУКОВОДСТВО ПО эКСПлУаТации

замок багажника. После этого возможен автоматический возврат в режим

охраны через 30 секунд, если программируемая функция 1-8 имеет

значение I или II

2) При дистанционном отпирании замка багажника система снимается с

охраны, но не отпирает центральный замок после активирования замка

багажника. После этого возможен автоматический возврат в режим

охраны через 30 секунд, в соответствии с режимом, определяемым

программируемой функцией 1-8

3) При дистанционном отпирании замка багажника система не

снимается с охраны, после активирования замка багажника система

отключает датчик удара, дополнительный датчик, датчик капота/

багажника на 15 секунд. Если багажник за это время не был открыт, то

система по истечении 15 секунд снова начнет отслеживать отключенные

датчики. Если багажник был открыт, то система снова начнет

отслеживать отключенные датчики через 15 секунд после того, как

багажник будет закрыт

Программируемая функция 1-2: «Предупреждение
об открытой двери»

Эта функция позволяет избежать аварийной ситуации при посадке и

высадке пассажиров, а также в том случае, если неплотно закрыта какая-

либо дверь автомобиля во время движения. Программируемая функция 1-2

позволяет пользователю выбрать длительность предупреждения и условия

его включения.
Данная программируемая функция имеет четыре значения:

1) Заводское значение. Предупреждение об открытой двери отключено

2) Предупреждение активируется не более, чем на 60 секунд, если

двери открыты и зажигание включено

3) Предупреждение активируется не более, чем на 60 секунд, если

двери открыты и работает двигатель автомобиля

4) Предупреждение активируется без ограничения по времени, если

двери открыты и зажигание включено

Следует отметить, что в тех случаях, когда вход датчика дверей подключен

к лампе освещения салона без диодной развязки и используется плавное

гашение освещения салона, система реагирует на закрытие дверей с

задержкой.

SCHER-KHAN MAGICAR 5 СИСТЕМА СИГНАЛИЗАЦИИ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ - часть 4
