SCHER-KHAN MAGICAR 10

49

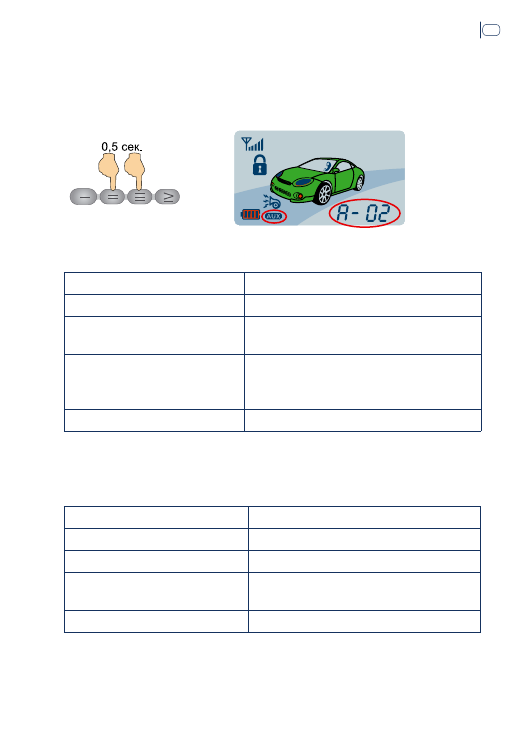

оборудование, Вы можете управлять работой этих устройств с помощью

брелока. Для этого кратковременно нажмите кнопки (II+III) брелока. На

выходе дополнительного канала 2 процессорного блока появится короткий

или длительный сигнал (программируемая функция 2-9, см. стр. 77).

Включение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Один сигнал*

АВАРИЙНАя СИГНАЛИЗАЦИя:  Вспыхнет один раз
СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары мигнут пять раз, изображение

замка мигнет пять раз, символ и номер

дополнительного канала мигнут три раза

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Для выключения сигнала на выходе дополнительного канала 2 коротко

нажмите кнопки (II+III) брелока.

Выключение дополнительного канала:

СИГНАЛ СИРЕНЫ:

Два сигнала*

АВАРИЙНАя СИГНАЛИЗАЦИя:  Вспыхнет два раза
СВЕТОДИОДНЫЙ ИНДИКАТОР: В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары мигнут пять раз, изображение

замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 64) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

РУКОВОДСТВО ПО эКСПлУаТации

50

Активация дополнительного канала 2 возможна не только командой с

брелока, но может быть связана с такими системными событиями как

постановка в охрану, режим тревоги, «Паника» и JackStop™. Выбрать

необходимое событие дает возможность программируемая функция 2-11

(см. стр. 78).
Дополнительный канал 2 также может быть использован для обеспечения

работы двигателя в режимах «Турбо» и «Pit-Stop». Для этого необходимо,

чтобы были выполнены соответствующие подключения при установке

системы, установлены необходимые значения программируемых

функций 2-9 и 2-11 (см. стр. 77 и 78) и было запрограммировано значение

тахометрического сигнала (см. «Программирование тахометрического

сигнала» на стр. 57).

СНяТиЕ СиСТЕМЫ С ОХРаНЫ БЕЗ БРЕлОКа
и ПРиМЕНЕНия ПЕРСОНалЬНОгО КОДа

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев.

Например, при утере брелока или если в брелоке села батарея питания.

Система SCHER-KHAN MAGICAR 10 предоставляет такую возможность.

Доступ в автомобиль без брелока, без ввода персонального кода возможен

только, если программируемая функция 1-6 (см. стр. 65) находится в

заводском значении. Для этого:

1)

 Откройте дверь автомобиля ключом. Система перейдет

в режим тревоги.

2)

 Включите зажигание. Двигатель при этом запускать не нужно.

3)

 Нажмите кнопку на корпусе датчика вызова на 2 сек.

Аварийная сигнализация вспыхнет один раз. Режим тревоги отключится.

4)

 В течение 5-ти сек. коротко нажмите кнопку датчика вызова.

Прозвучит два коротких сигнала сирены*. Аварийная сигнализация

вспыхнет два раза.

5)

 Cистема выйдет из режима охраны, на брелок-коммуникатор будет

передан сигнал о снятии системы с охраны.
* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 64) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

SCHER-KHAN MAGICAR 10

51

СНяТиЕ СиСТЕМЫ С ОХРаНЫ БЕЗ БРЕлОКа
С иСПОлЬЗОВаНиЕМ PIN 1

Если Вы хотите использовать персональный код для снятия системы

с охраны при отсутствии брелока, записи кодов новых брелоков,

использования режима двухшагового снятия с охраны, то в систему

необходимо записать персональный код PIN 1, состоящий из четырех или

двух цифр (определяется программируемой функцией 1-6, см. стр. 65).

Значение каждой цифры кода может меняться от 1 до 4. Таким образом,

код может иметь значение от 1111 до 4444 или от 11 до 44. Ввод кода и его

запись происходит при помощи многофункциональной кнопки на корпусе

датчика вызова.

Запись персонального кода PIN 1:

1)

 Снимите систему с охраны

2)

 Откройте дверь и оставьте ее в открытом состоянии

3)

  Включите зажигание. Двигатель при этом запускать не нужно

4)

 Для входа в режим записи персонального кода одновременно

нажмите и удерживайте 2 сек. кнопки (III+ Iv) брелока. Система

подтвердит вход в режим программирования одним сигналом сирены

и одной вспышкой аварийной сигнализации. Если Вы услышали три

сигнала сирены* и три вспышки аварийной сигнализации, то это значит,

что система не вошла в режим программирования. Система не войдет

в режим программирования, если она находится в режиме охраны,

выключено зажигание, закрыты двери или функция 1-6 не установлена в

опционное значение

5)

 Для ввода первой цифры кода в течение 4 сек. кратковременно

нажмите одну из кнопок брелока. Номер нажатой кнопки при этом

будет соответствовать первой цифре персонального кода. Система

подтвердит выбранную цифру соответствующим ей количеством

сигналов сирены и вспышек аварийной сигнализации

6)

 Для ввода второй цифры кода в течение 4 сек. кратковременно

нажмите одну из кнопок брелока. Номер нажатой  кнопки при этом

будет соответствовать второй цифре персонального кода. Система

подтвердит выбранную цифру соответствующим ей количеством

сигналов сирены и вспышек аварийной сигнализации

7)

 Для ввода третьей цифры кода (при использовании четырехзначного

кода) в течение 4 сек. кратковременно нажмите одну из кнопок

брелока. Номер нажатой кнопки при этом будет соответствовать

третьей цифре персонального кода. Система подтвердит выбранную

РУКОВОДСТВО ПО эКСПлУаТации

52

цифру соответствующим ей количеством сигналов сирены и вспышек

аварийной сигнализации

8)

 Для ввода четвертой цифры кода (при использовании

четырехзначного кода) в течение 4 сек. кратковременно нажмите

одну из кнопок брелока. Номер нажатой  кнопки при этом будет

соответствовать четвертой цифре персонального кода. Система

подтвердит выбранную цифру соответствующим ей количеством

сигналов сирены и вспышек аварийной сигнализации

9)

 После ввода второй (четвертой) цифры персонального кода, система

выйдет из режима программирования. В подтверждение выхода из

режима программирования система подаст два сигнала сирены и

аварийной сигнализации
* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 64) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

Ввод персонального кода PIN 1:

1)

 Откройте дверь автомобиля ключом. Система перейдет в режим тревоги

2)

 Включите зажигание. Двигатель при этом запускать не нужно

3)

 Нажмите кнопку на корпусе датчика вызова на 2 сек. Аварийная

сигнализация вспыхнет один раз. Режим тревоги прекратится

4)

 В течение 5 сек. кратковременно нажмите кнопку датчика вызова.

Аварийная сигнализация вспыхнет один раз. Светодиод датчика вызова

быстро замигает синим цветом

5)

 В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее первой цифре кода. Время между

нажатиями должно быть меньше 1,5 сек. По истечении 4 сек. аварийная

сигнализация вспыхнет один раз, подтверждая тем самым ввод первой

цифры кода. Светодиод датчика вызова быстро замигает синим цветом

6)

 В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее второй цифре кода. Время между

нажатиями должно быть меньше 1,5 сек. По истечении 4 сек. аварийная

сигнализация вспыхнет один раз, подтверждая тем самым ввод второй

цифры кода. Светодиод датчика вызова быстро замигает синим цветом

7)

 В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее третьей цифре кода (при

четырехзначном коде). Время между нажатиями должно быть меньше

1,5 сек. По истечении 4 сек. аварийная сигнализация вспыхнет один раз,

подтверждая тем самым ввод третьей цифры кода. Светодиод датчика

вызова быстро замигает синим цветом

SCHER-KHAN MAGICAR 10

53

8)

 В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее четвертой цифре кода (при

четырехзначном коде). Время между нажатиями должно быть меньше

1,5 сек. По истечении 4 сек. аварийная сигнализация вспыхнет два раза,

подтверждая тем самым ввод четвертой цифры кода

9)

 Если код был введен корректно, то система выйдет из режима

охраны, на брелок-коммуникатор будет передан сигнал о снятии

системы с охраны. Если код был введен не корректно, то система

вернется в режим тревоги

ВНиМаНиЕ!

Запись и последующий ввод кода PIN 1 возможны, только если

программируемая функция 1-6 находится в опционном значении.

Если код аварийного отключения PIN 1 трижды введен некорректно,

то система запретит ввод кода в  течение следующих 20-ти мин. или до

тех пор, пока Вы не снимете систему с охраны с помощью брелока.

Заводское значение PIN 1 — 1111 в случае четырехзначного кода и 11

соответственно, в случае двухзначного.

ДОСТУП В аВТОМОБилЬ БЕЗ БРЕлОКа
С иСПОлЬЗОВаНиЕМ PIN 2

Система SCHER-KHAN MAGICAR 10 позволяет ставить и снимать режим

охраны без брелока, посредством датчика вызова. Для этого Вам

необходимо выбрать пользовательское значение программируемой

функции 1-7 (см. стр. 65) и записать персональный код PIN 2, состоящий

из четырех цифр. Значение каждой цифры кода может меняться от 1 до

9. Таким образом, код может иметь значение от 1111 до 9999. Ввод кода и

его запись происходит посредством датчика вызова владельца автомобиля.

Заводского значения кода PIN 2 не предусмотрено.

Запись персонального кода PIN 2:

1)

 Снимите систему с охраны

2)

 Откройте дверь и оставьте ее в открытом состоянии

3)

 Включите зажигание. Двигатель при этом запускать не нужно

4)

 Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике

будет вспыхивать красным цветом. Время между ударами должно быть

меньше 1,5 сек.

5)

 Светодиод быстро замигает синим цветом, подтверждая тем самым

РУКОВОДСТВО ПО эКСПлУаТации

54

выполнение предыдущего шага. Если светодиод не замигал синим,

то начните с пункта 1

6)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и начнет мигать снова

7)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и начнет мигать снова

8)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и начнет мигать снова

9)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками

10)

В подтверждение выполнения программирования кода Вы услышите

один сигнал сирены*, аварийная сигнализация вспыхнет один раз

Если на каком-то из шагов Вы ошиблись, то необходимо произвести запись

кода, начиная с пункта 1.

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 64) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

Ввод персонального кода нужен, когда система находится в режиме

охраны для снятия с охраны и отпирания замков дверей, и когда система

снята с охраны для постановки на охрану и запирания замков дверей. При

постановке в режим охраны после ввода кода PIN 2 система производит

снятие с охраны и последующую постановку с запиранием замков дверей

через 30 сек. (программируемая функция 1-8 должна быть в заводском

значении, см. стр. 65).

Ввод персонального кода PIN 2:

1)

 Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике

будет вспыхивать красным цветом. Время между ударами должно быть

меньше 1,5 сек.

2)

 Светодиод быстро замигает синим цветом, подтверждая тем самым

выполнение предыдущего шага. Если светодиод не замигал синим, то

начните с пункта 1

3)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод

SCHER-KHAN MAGICAR 10

55

подтвердит выбранную цифру синими вспышками и начнет мигать снова

4)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и начнет мигать снова

5)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и начнет мигать снова

6)

 Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками

7)

 Если код введен корректно, то система снимется с режима охраны,

замки дверей откроются, на брелок-коммуникатор придет сигнал

о снятии системы с охраны. Если ввод кода произведен неверно,

то на брелок придет сигнал вызова владельца, и необходимо будет

повторить все действия, начиная с пункта 1.

ВНиМаНиЕ!

Использование персонального кода PIN 2 возможно только после

включения программируемой функции 1-7.

Система допускает пять попыток ввода кода в течение 30-ти мин. Если

код был введен неверно, то его ввод блокируется на 24 часа или до тех

пор, пока Вы не снимете систему с охраны с помощью брелока.

Персональный код PIN 2 не программируется на заводе.

Обязательно запрограммируйте этот код самостоятельно.

ПРЕДУПРЕЖДЕНиЕ О НЕВЫКлюЧЕННЫХ гаБаРиТаХ

Система помогает защитить аккумулятор автомобиля от разряда. Если

Вы забыли выключить габаритные огни, то при постановке в режим

охраны с выключенным двигателем брелок-коммуникатор подаст серию

звуковых сигналов в течение 5 секунд. В это время на дисплее будут

мигать изображения замка, фар и индикатор разряда элемента питания.

Для использования этого сервиса необходимо включить программируемую

функцию 1-9 (см. стр. 66) и выполнить соответствующие подключения при

установке системы.

БлОКиРОВКа СТаРТЕРа или ЗаЖигаНия

Система в режиме охраны не позволит завести двигатель автомобиля.

При попытке завести двигатель в режиме охраны система передаст

РУКОВОДСТВО ПО эКСПлУаТации

56

сигнал тревоги на брелок-коммуникатор. Режим работы блокировки

двигателя выбирается при установке системы на сервисной станции

и зависит от значения программируемой функций 1-10 (см. стр. 66).

Подробно о блокировании двигателя Вашего автомобиля можно узнать

по месту установки системы. При выборе блокировки стартера, система

будет предохранять стартер автомобиля от повторного включения, если

двигатель работает в режимах «Турбо» и «Pit-Stop».

ПРЕДУПРЕЖДЕНиЕ ОБ ОТКРЫТОЙ ДВЕРи

Система позволяет реализовать предупреждение об открытой двери

(программируемая функция 1-2, см. стр. 63). Возможно выбрать один из

нескольких алгоритмов работы: аварийная сигнализация мигает в течение

60 сек., если дверь автомобиля открыта и включено зажигание, аварийная

сигнализация мигает в течение 60 сек., если дверь автомобиля открыта и

двигатель работает, аварийная сигнализация мигает постоянно, если дверь

автомобиля открыта и включено зажигание. Данная функция повышает

безопасность на дороге, предупреждая других водителей о посадке и

высадке пассажиров.

ДОПОлНиТЕлЬНОЕ ОСВЕщЕНиЕ ПРи ПОСТаНОВКЕ
и СНяТии С ОХРаНЫ

В системе предусмотрена возможность освещения пространства около

автомобиля в течение 15 сек. после постановки и снятия с охраны при

помощи аварийной сигнализации.

В зависимости от состояния программируемой функции 1-11 (см. стр. 67),

подсветка может быть включена при постановке в охрану, при снятии с

охраны или и при постановке и при снятии с охраны.

ПОиСК аВТОМОБиля

В системе предусмотрен режим ПОИСК АВТОМОБИЛя. Если в режиме

охраны кратковременно нажать кнопку I брелока, то СТСТС подаст

5 коротких сигналов сирены и 10 раз вспыхнет аварийная сигнализация.

ЗащиТа РаДиОКаНала ОТ ПЕРЕХВаТа КОДа

Система имеет специальную защиту передаваемых брелоком команд. При

каждом нажатии кнопки на брелоке системы кодовая посылка изменяется

по специальному алгоритму. это сделано для защиты системы от перехвата

кода и его подбора (интеллектуального взлома системы охраны). Алгоритм

SCHER-KHAN MAGICAR 10

57

защиты кода специально разработан для систем SCHER-KHAN и является

уникальным, не применяемым ни в одной охранной системе других марок.

РЕгУлиРОВКа ЧУВСТВиТЕлЬНОСТи ДаТЧиКа УДаРа

Вы можете настроить чувствительность датчика удара в зависимости

от Ваших требований. Для настройки чувствительности на датчике

предусмотрено два регулятора. Регулятор с цифрой 1 – устанавливает

чувствительность зоны предупреждения, регулятор с цифрой 2 –

устанавливает чувствительность зоны тревоги. Поворот регуляторов

по часовой стрелке уменьшает чувствительность, а против часовой

– увеличивает. Проконсультируйтесь на сервисной станции о месте

расположения датчика удара, он должен быть легко доступен для

регулировки.

РЕгУлиРОВКа ЧУВСТВиТЕлЬНОСТи ДаТЧиКа ВЫЗОВа
ВлаДЕлЬца

Вы можете настроить чувствительность датчика вызова владельца

автомобиля в зависимости от Ваших требований. Для настройки

чувствительности на датчике предусмотрен ступенчатый регулятор с

тремя положениями. Крайнее левое положение регулятора соответствует

минимальной чувствительности датчика, крайнее правое – максимальной.

Датчик должен быть расположен в нижнем углу лобового стекла

автомобиля, но он не должен касаться корпусом обивок стойки и

приборной панели. В датчике вызова применена защита от ложных

срабатываний. Для вызова необходимо, чтобы в течение 1,5 секунд

последовало более одного удара по датчику.

ПРОгРаММиРОВаНиЕ ТаХОМЕТРиЧЕСКОгО СигНала

Для обеспечения нормальной работы системы в режимах охраны

с работающим двигателем, «Турбо», «Pit-Stop» и запирания замков дверей

по тахометру необходимо запрограммировать частоту сигнала на входе

тахометрического датчика.

Для программирования тахометрического сигнала:

1)

 В режиме «снято с охраны» включите зажигание и запустите

двигатель автомобиля

2)

 Нажмите кнопку на корпусе датчика вызова на 2 сек. Аварийная

сигнализация вспыхнет один раз

РУКОВОДСТВО ПО эКСПлУаТации

58

3)

 В течение 5-ти сек. нажмите и удерживайте 4 сек. кнопку

датчика вызова. В подтверждение выполнения программирования

тахометрического сигнала Вы услышите один сигнал сирены*,

аварийная сигнализация вспыхнет один раз.
* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 64) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

ПРОгРаММиРОВаНиЕ БРЕлОКОВ

Система может запомнить коды трех брелоков.
Для записи кодов брелоков:

1)

 В режиме «снято с охраны» при включенном зажигании нажмите

кнопку на корпусе датчика вызова на 2 сек. Аварийная сигнализация

вспыхнет один раз

2)

 В течение 5-ти сек. коротко нажмите кнопку датчика вызова.

Аварийная сигнализация вспыхнет два раза, если не используется

персональный код PIN 1 (программируемая функция 1-6 в заводском

значении, см. стр. 65) или один раз, если используется PIN 1

(программируемая функция 1-6 в опционном значении)

3)

 Если используется PIN 1, то необходимо ввести его значение,

см. «Ввод персонального кода PIN 1» пункты с 5 по 8 на стр. 52.

Аварийная сигнализация вспыхнет два раза

4)

 Через 5 сек. светодиод загорится синим цветом, подтверждая

готовность к вводу кодов брелоков

5)

 В течение 5 сек. кратковременно нажмите кнопку I первого брелока.

В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз.

Далее можно ввести код второго и третьего брелоков, после успешного

ввода кода каждого нового брелока аварийная сигнализация будет

вспыхивать 1 раз, после ввода кода третьего брелока аварийная

сигнализация вспыхнет дважды и система выйдет из режима

программирования брелоков. При записи кода хотя бы одного нового

брелока коды всех брелоков, ранее записанных в память системы, будут

удалены

Для выхода из режима программирования не предпринимайте никаких

действий в течение 4 сек. после записи кода последнего брелока.

SCHER-KHAN MAGICAR 10

59

Если после шага 4 не предпринимать никаких действий, то через 5 сек. Вы

услышите один сигнал сирены*, аварийная сигнализация вспыхнет один

раз, система перейдет из режима программирования брелоков в режим

vAlEt.

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 64) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37).

Примечание:

При записи кода хотя бы одного нового брелока, коды всех брелоков,

записанных ранее в память системы, будут удалены.

ПРОгРаММиРОВаНиЕ ФУНКциЙ
С ПОМОщЬю БРЕлОКа

Программирование функций системы с помощью брелока состоит

из четырех шагов.

1)

 Вход в режим программирования и выбор меню программирования.

Для входа в меню № 1 снимите систему с охраны, выключите зажигание

и нажмите одновременно кнопки (I+Iv) на 2 сек. Для входа в меню № 2

снимите систему с охраны, выключите зажигание и нажмите

одновременно кнопки (II+Iv) на 2 сек. Сирена подаст один короткий

сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем

самым успешное выполнение ШАГА 1.

2)

 Нажмите кнопку Iv для выбора функции меню, которую требуется

изменить. Число нажатий должно соответствовать номеру выбранной

функции. Например, для выбора функции 4 необходимо четыре

раза коротко нажать кнопку Iv брелока. Каждое нажатие кнопки

будет подтверждаться коротким сигналом сирены и вспышкой

аварийной сигнализации.

3)

 Подождите несколько секунд. Система подтвердит номер выбранной

для изменения функции короткими сигналами сирены. Количество

сигналов будет соответствовать номеру выбранной функции.

4)

 Нажмите кнопку I для выбора заводского значения функции.

В подтверждение этого сирена подаст один короткий сигнал, аварийная

сигнализация вспыхнет один раз. Нажмите кнопку II, III, или Iv

для выбора опционных значений функций. В подтверждение этого

РУКОВОДСТВО ПО эКСПлУаТации

60

сирена подаст два, три или четыре коротких сигнала, аварийная

сигнализация вспыхнет два, три или четыре раза, соответственно.

Примечание:

Если при выборе функции Вы ошиблись с количеством нажатий и (или)

отсутствуют сигналы сирены и аварийной сигнализации, то необходимо

повторить все действия, начиная с ШАГА 1.
Вы можете выйти из режима программирования на любом шаге.

Для этого не предпринимайте никаких действий в течение 4-х секунд.
Если Вы услышали один продолжительный сигнал сирены,

то это означает выход системы из режима программирования функций.

Для продолжения программирования необходимо повторить все

действия, начиная с ШАГА 1.

ВНиМаНиЕ!

Программирование функций системы с помощью брелока возможно

только при выключенном зажигании в режиме «снято с охраны». Если

необходимо изменить более одной функции из выбранного Вами меню,

то выбор каждой функции для изменения необходимо начинать с ШАГА 1.

Меню программируемых функций № 1 [кнопка (I+IV)–]

№

функция

[кнопка (I)]

заводское

значение

[кнопка (II)]

[кнопка

(III)]

[кнопка

(IV)]

1-1

Управление

замком

багажника

в режиме

охраны

При

отпирании

замка

багажника

система

снимается

с охраны

При отпирании

замка багажника

система

снимается

с охраны,

замки дверей

отпираются

При

отпирании

замка

багажника

система

не снимается

с охраны

1-2

Предупрежд.

об открытой

двери

Нет

60 сек., если

двери открыты

и зажигание

включено

60 сек., если

двери открыты

и двигатель

работает

Без

ограничения

времени,

если двери

открыты

и зажигание

включено

SCHER-KHAN MAGICAR 10

61

1-3

Управление

центральным

замком

по вкл. и выкл.

зажигания

Нет

Запирание

замков через

15 сек. после

вкл. зажигания

и отпирание

после

выключения

Запирание

замков через

5 сек. после

вкл. зажигания

и отпирание

после

выключения

Запирание

замков по

тахосигналу

и отпирание

после выкл.

зажигания

1-4

Назначение

комбинации

кнопок (I+II)

Включает или

выключает

короткие

сигналы

сирены

Включает или

выключает

сирену в

режиме тревоги

и короткие

сигналы сирены

Включает или

выключает

сирену

в режиме

тревоги

Вкл. или выкл.

все сигналы

сирены

и световую

сигнализацию

в режиме

тревоги

1-5

Автомат.

постановка

на охрану

Нет

Автоматическая

постановка

без запирания

замков дверей

Автомат.

постановка

с запиранием

замков дверей

Автомат.

блокировка

двигателя

через 30 сек.

после выкл.

зажигания

1-6

Использование

PIN 1

Не использ.

Используется

четырехзначн.

PIN 1 (знач. по

умолчанию 1111)

Используется

двухзначный

PIN 1 (знач. по

умолчанию 11)

1-7

Использование

PIN 2

Не использ.

Используется

(требуется

ввести PIN 2)

1-8

Автомат.

возврат в

режим охраны

С запиран.

замков дверей

Без запирания

замков дверей

Нет

1-9

Предупрежд.

о невыключ.

габаритах

Нет

Есть

1-10

Выбор режима

«Паника»

или режима

JackStop

tM

«Паника»

(блокировка

стартера)

JackStop

tM



(блокировка

зажигания через

30 сек.)

JackStop

tM



(блокировка

зажигания по

прогрессивн.

алгоритму)

JackStop

tM



(блокировка

зажигания

по псевдослу-

чайному

алгоритму)

РУКОВОДСТВО ПО эКСПлУаТации

62

1-11

Подсветка

при помощи

аварийной

сигнализации

Нет

15 сек. после

постановки

на охрану

15 сек. после

снятия

с  охраны

15 сек. после

постановки

и снятия

с охраны

1-12

Время работы

двигателя

в режиме

«Pit-Stop»

15 мин.

25 мин.

45 мин.

Неогранич.

1-13

Режим работы

световой

сигнализации

в режимах

«Pit-Stop»

и «Турбо»

Мигает

Горит постоянно

1-14

Двухшаговое

снятие

с охраны

Нет

Есть

ПОДРОБНОЕ ОПиСаНиЕ ПРОгРаММиРУЕМЫХ ФУНКциЙ
МЕНю № 1

Программируемая функция 1-1:





«Управление замком багажника в режиме охраны»

эта функция позволяет пользователю выбрать: снимать систему

при отпирании багажника с охраны и отпирать электроприводы замков

дверей или нет.
Данная программируемая функция имеет три значения:

1)

 При дистанционном отпирании замка багажника система снимается

с охраны, но не отпирает центральный замок. Если багажник

не открывался, система через 30 сек. вернется в режим охраны

независимо от состояния программируемой функции 1-8

(заводское значение).

2)

 При дистанционном отпирании замка багажника система снимается

с охраны и отпирает центральный замок. Если багажник не открывался,

система через 30 сек. вернется в режим охраны независимо от состояния

программируемой функции 1-8.

3)

 При дистанционном отпирании замка багажника система

не снимается с охраны. После активирования замка багажника система

отключает датчик удара, дополнительный датчик, датчик капота/

SCHER-KHAN MAGICAR 10

63

багажника на 15 секунд. Если багажник за это время не был открыт, то

система по истечении 15 секунд снова начнет отслеживать отключенные

датчики. Если багажник был открыт, то система снова начнет

отслеживать отключенные датчики через 15 секунд после того, как

багажник будет закрыт.

Программируемая функция 1-2:



«Предупреждение об открытой двери»

эта функция позволяет избежать аварийной ситуации при посадке

и высадке пассажиров, а также в том случае, если неплотно закрыта

какая-либо дверь автомобиля во время движения.
Когда функция включена, при включенном зажигании или при работающем

двигателе в случае открытия двери система включает мигание аварийной

сигнализации автоматически.
Мигание прекратится немедленно, как только будет закрыта дверь

или выключено зажигание (завершится работа двигателя).
Данная программируемая функция имеет четыре значения:

1)

 Выключена (заводское значение).

2)

 В течение 60-ти сек., если двери открыты и зажигание включено.

3)

 В течение 60-ти сек., если двери открыты и двигатель работает.

4)

 Без ограничения времени, если двери открыты



и зажигание включено.

Программируемая функция 1-3:





«Управление центральным замком по включению
и выключению зажигания»

эта функция позволяет включить или выключить автоматическое запирание

замков дверей при включении зажигания или по тахометрическому сигналу

и отпирание при выключении зажигания. Когда данная функция включена,

то замки дверей запрутся после включения зажигания или при превышении

порогового значения тахометрического сигнала, если закрыты все двери

автомобиля. Если двери автомобиля открыты, то запирания не произойдет.

Включение данной функции индицируется на дисплее брелока

символом

.

Данная программируемая функция имеет четыре значения:

1)

 Выключена (заводское значение).

РУКОВОДСТВО ПО эКСПлУаТации

64

2)

 Запирание замков через 15 сек. после включения зажигания

и отпирание непосредственно после выключения.

3)

 Запирание замков через 5 сек. после включения зажигания

и отпирание непосредственно после выключения.

4)

 Запирание замков при двукратном превышении частоты

запрограммированного тахосигнала и отпирание непосредственно

после выключения зажигания. Запирание замков возможно однократно

с момента запуска двигателя. Для реализации этой функции необходимо

подключить провод датчика тахометра и запрограммировать

тахометрический сигнал двигателя на холостом ходу.

Программируемая функция 1-4:





«Назначение комбинации кнопок (I+II)»

эта функция изменяет назначение короткого нажатия кнопок (I+II),

что позволяет выбрать различные типы оповещения и тревоги

в зависимости от потребностей пользователя. При выключении



каких-либо сигналов сирены на дисплее пропадает символ

.

Данная программируемая функция имеет четыре значения:

1)

 Комбинация кнопок (I+II) включает или выключает короткие

сигналы сирены. При этом сирена в режиме тревоги работает

(заводское значение).

2)

 Комбинация кнопок (I+II) включает или выключает сирену

в режиме тревоги и короткие сигналы сирены.

3)

 Комбинация кнопок (I+II) включает или выключает сигналы

сирены в режиме тревоги. Короткие сигналы сирены не отключаются.

Таким образом, можно включить режим, когда в тревоге будет мигать

аварийная сигнализация, а передатчик блока будет транслировать

сигнал тревоги на брелок, но сирена будет молчать.

4)

 Комбинация кнопок (I+II) включает или выключает короткие сигналы

сирены, а также сигналы сирены и световую сигнализацию в режиме

охраны. При этом на брелок будет передаваться вся информация, как

обычно. Режим скрытой охраны.

Программируемая функция 1-5:



«автоматическая постановка на охрану»

эта функция позволяет включить или выключить функцию автоматической
