SCHER-KHAN MAGICAR 10 СИСТЕМА СИГНАЛИЗАЦИИ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ - часть 1





РУКОВОДСТВО

ПО эКСПлУаТации

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО ПО эКСПлУаТации

2

Система тревожной сигнализации транспортного средства СТСТС

SCHER-KHAN MAGICAR 10 (далее система) соответствует обязательным

требованиям в системе сертификации ГОСТ Р, предъявляемым к приборам

охраны для автомобиля:
ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального

утверждения систем тревожной сигнализации транспортных средств

(СТСТС) и механических транспортных средств в отношении их систем

тревожной сигнализации (СТС))
ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная.

Технические средства охранной сигнализации. Требования и методы

испытаний)

Благодарим за приобретение двусторонней автомобильной охранной

системы

SCHER-KHAN MAGICAR 10.



Постоянные исследования и разработки нашей компании воплощают

самые передовые идеи и служат для удовлетворения всех потребностей

пользователей наших систем.
Система

 SCHER-KHAN MAGICAR 10

 является сложным электронным

оснащением автомобиля. От его функционирования и правильной

установки зависит безопасность Вашей жизни, здоровья и дорожной

обстановки, качество работы близкорасположенной радиоэлектронной

аппаратуры и средств связи. Доверяйте установку системы только

специализированным сервисным станциям. В период эксплуатации

периодически проверяйте правильность функционирования системы.

ВНиМаНиЕ!

При покупке проверьте правильность заполнения гарантийного талона.
Фирма – производитель и поставщик системы не несут ответственности

за любое игнорирование пунктов руководств по установке и

эксплуатации, а также за ошибки, допущенные при установке.
Производитель оставляет за собой право вносить изменения в

конструкцию системы в целях улучшения ее потребительских свойств.

Если возникли проблемы, связанные с функционированием системы,

пожалуйста, незамедлительно обратитесь в сервисный центр



для диагностики или за консультацией.

SCHER-KHAN MAGICAR 10

3

НаЗНаЧЕНиЕ SCHER-KHAN MAGICAR 10

Система

SCHER-KHAN MAGICAR 10

 является автомобильной

сигнализацией с возможностью управления по радиоканалу посредством

брелока-коммуникатора с жидкокристаллическим дисплеем. Система

осуществляет обмен информацией между брелоком-коммуникатором и

процессорным блоком на расстоянии до 2 000 м. Система предназначена

для работы на автомобилях с напряжением бортовой сети 12 В и

предусматривает возможность подключения к штатной шине данных

CAN автомобиля. Защита процессорного блока, датчика удара, датчика

вызова, антенного блока выполнена по стандарту IP-40 и предусматривает

установку в салоне автомобиля. Сирена выполнена по стандарту IP-65

и может быть установлена в моторном отсеке, вдали от выпускного

коллектора и высоковольтных систем.
Система

 SCHER-KHAN MAGICAR 10

 оснащена встроенным

адаптером цифровой CAN-шины автомобиля. Устройство предназначено

для быстрой и корректной установки сигнализации на автомобили,

оборудованные кузовными шинами CAN BUS. Адаптер считывает

сигналы CAN-шины автомобиля и генерирует данные, необходимые для

подключения охранной системы.
Модуль цифровой шины позволяет получать исчерпывающую

информацию об основных агрегатах машины. CAN адаптер упрощает

сложную процедуру монтажа охранной системы на автомобиль: нет

необходимости искать сигналы различных электронных устройств по

всему авто, количество соединительных проводов сведено к минимуму,

инсталлировать сигнализацию можно в самых сложных и труднодоступных

участках автомобиля, что значительно увеличивает противоугонные

свойства охранной системы за счет возможности ее установки максимально

скрытно.

РУКОВОДСТВО ПО эКСПлУаТации

4

СОДЕРЖаНиЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 10

 ................................. 3

КОМПЛЕКТ ПОСТАВКИ ...................................................................................... 6

ПЕРЕЧЕНЬ ФУНКЦИЙ ......................................................................................... 7

  Функции брелока-коммуникатора ................................................................. 7

  Функции процессорного блока ...................................................................... 7

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ .............................................................................. 9

ОПИСАНИЕ БРЕЛОКОВ

ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ ............................ 11

СИМВОЛЫ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА ............................ 11

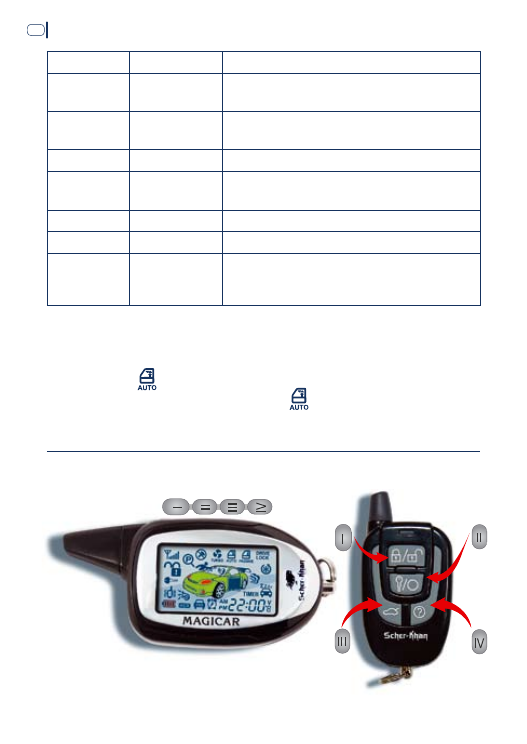

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

И ДОПОЛНИТЕЛЬНОГО БРЕЛОКА ................................................................. 13

СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО

И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВ .............................................................. 14

НАСТРОЙКИ БРЕЛОКА-КОММУНИКАТОРА ................................................. 15

ВКЛюЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕя ............................................................ 17

ФУНКЦИя ПАРКОВОЧНОГО ТАЙМЕРА ......................................................... 17

БЛОКИРОВКА КЛАВИАТУРЫ ........................................................................... 17

РЕжИМ эНЕРГОСБЕРЕжЕНИя «BAttERy SAvE ModE» ............................... 18

УПРАВЛЕНИЕ ВТОРЫМ АВТОМОБИЛЕМ ....................................................... 18

ИНДИКАЦИя УРОВНя СИГНАЛА ОБРАТНОЙ СВяЗИ ................................. 19

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ

ПОСТАНОВКА НА ОХРАНУ .............................................................................. 19

ПОСТАНОВКА НА ОХРАНУ С РАБОТАющИМ ДВИГАТЕЛЕМ .................... 21

ПОСТАНОВКА НА ОХРАНУ В РЕжИМЕ «PIt-StoP» ...................................... 22

АВТОМАТИЧЕСКАя ПОСТАНОВКА В РЕжИМ ОХРАНЫ ............................. 25

РЕжИМ ТРЕВОГИ ............................................................................................... 26

РЕжИМ НАПОМИНАНИя О ПРОПУщЕННЫХ ТРЕВОГАХ  ......................... 27

СНяТИЕ С ОХРАНЫ ............................................................................................ 28

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕжИМ ОХРАНЫ ..................................... 30

ФУНКЦИя «СВОБОДНЫЕ РУКИ» ...................................................................... 30

ОТКРЫТИЕ БАГАжНИКА .................................................................................. 32

ПРОВЕРКА СОСТОяНИя СИСТЕМЫ ................................................................ 33

ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛя ............................................................... 35

РЕжИМ «ПАНИКА» ИЛИ JACKStoP™ .............................................................. 36

SCHER-KHAN MAGICAR 10

5

ОТКЛюЧЕНИЕ СИГНАЛОВ СИРЕНЫ .............................................................. 37

СЛУжЕБНЫЙ РЕжИМ vAlEt ........................................................................... 38

ВКЛюЧЕНИЕ И ВЫКЛюЧЕНИЕ ДАТЧИКА УДАРА

И ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ................................................................ 40

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛюЧЕНИю

И ВЫКЛюЧЕНИю ЗАжИГАНИя ...................................................................... 42

РЕжИМ «ТУРБО» .................................................................................................. 42

УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1 ........................................ 46

УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2 ........................................ 48

СНяТИЕ СИСТЕМЫ С ОХРАНЫ БЕЗ БРЕЛОКА

И ПРИМЕНЕНИя ПЕРСОНАЛЬНОГО КОДА ................................................... 50

СНяТИЕ СИСТЕМЫ С ОХРАНЫ БЕЗ БРЕЛОКА

С ИСПОЛЬЗОВАНИЕМ PIN 1 ............................................................................. 51

ДОСТУП В АВТОМОБИЛЬ БЕЗ БРЕЛОКА

С ИСПОЛЬЗОВАНИЕМ PIN 2 ............................................................................. 53

ПРЕДУПРЕжДЕНИЕ О НЕВЫКЛюЧЕННЫХ ГАБАРИТАХ ............................ 55

БЛОКИРОВКА СТАРТЕРА ИЛИ ЗАжИГАНИя ................................................ 55

ПРЕДУПРЕжДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ .................................................. 56

ДОПОЛНИТЕЛЬНОЕ ОСВЕщЕНИЕ ПРИ ПОСТАНОВКЕ

И СНяТИИ С ОХРАНЫ ....................................................................................... 56

ПОИСК АВТОМОБИЛя ...................................................................................... 56

ЗАщИТА РАДИОКАНАЛА ОТ ПЕРЕХВАТА КОДА ......................................... 56

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА ........................... 57

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ВЫЗОВА ВЛАДЕЛЬЦА ... 57

ПРОГРАММИРОВАНИЕ ТАХОМЕТРИЧЕСКОГО СИГНАЛА ......................... 57

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ ................................................................ 58

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ ................................................................... 59

РУКОВОДСТВО ПО эКСПлУаТации

6

КОМПлЕКТ ПОСТаВКи

При покупке системы убедитесь в комплектности поставки.

Указанный комплект поставки является базовым и может быть расширен

дополнительными компонентами в соответствии с пожеланием покупателя.

Наименование

Количество

Руководство по эксплуатации ............................................................................. 1

Руководство по установке ................................................................................... 1

Процессорный блок SCHER-KHAN MAGICAR 10 ............................................... 1

Брелок-коммуникатор .......................................................................................... 1

Дополнительный брелок ..................................................................................... 1

Датчик удара с кабелем CN 5 ............................................................................... 1

Датчик вызова из автомобиля с кабелем CN 6 .................................................. 1

Антенный блок ...................................................................................................... 1

Датчик температуры............................................................................................. 1

Реле блокировки с колодкой ............................................................................... 1

Сирена .................................................................................................................... 1

Концевой датчик капота/багажника .................................................................. 1

8-контактный силовой разъем с кабелем и предохранителями CN 1 ............ 1

6-контактный силовой разъем с кабелем и предохранителями CN 2 ............ 1

11-контактный разъем управления CN 3 ............................................................ 1

6-проводной кабель подключения антенного блока CN 7 .............................. 1

2-проводной кабель подключения дополнительных каналов CN 8 ................ 1

4-проводной кабель подключения дополнительного датчика CN 9 .............. 1

4-проводной кабель подключения к шине данных CAN CN 11 ....................... 1

Наклейка датчика вызова ..................................................................................... 2

Наклейка под антенный блок .............................................................................. 1

Наклейка на стекло ............................................................................................... 2

Дополнительные компоненты SCHER-KHAN MAGICAR 10

Дополнительные компоненты не входят в комплект поставки

и приобретаются отдельно.

• Брелок-коммуникатор SCHER-KHAN MAGICAR 10 (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR 10 (без дисплея)*

• Программатор SCHER-KHAN CM4
* Процессорный блок может помнить коды только трех брелоков.

SCHER-KHAN MAGICAR 10

7

ПЕРЕЧЕНЬ ФУНКциЙ

Функции брелока-коммуникатора

• Многофункциональный 4-кнопочный брелок-коммуникатор

  с жидкокристаллическим дисплеем

• Защита от перехвата кодовых посылок MAGIC CodE

tM

 PRo

• Включение и выключение режима охраны разными кнопками

• Аудиовизуальное подтверждение выполняемых команд

• Вибрационный вызов

• Сверхдальняя связь с процессорным блоком (до 2 000 м)

• Синхронизация показаний всех брелоков, записанных





  в память системы

• Индикация уровня сигнала обратной связи

• Возможность управления вторым автомобилем

• Автоматическая подсветка дисплея

• Индикация разряда батареи брелока

• Индикация температуры в салоне автомобиля

• Индикация напряжения аккумуляторной батареи автомобиля

• Индикация напряжения батареи брелока

• Режим энергосбережения «Battery Save Mode»

• Индикация текущего времени

• Функция будильника

• Функция парковочного таймера

• Индикация времени работы двигателя в режимах «Pit-Stop» и «Турбо»

• Программирование времени активации дополнительного канала 1

  (с точностью до минуты)

• Звуковой и визуальный режим напоминания о получении



  тревожного сообщения

• Блокировка клавиатуры брелока

• Оперативное, с брелока, программирование всех функций системы

• экономичное питание (один элемент ААА)

Функции процессорного блока

• Возможность подключения к шине CAN автомобиля для чтения и



  передачи данных

• Возможность работы в режиме «Slave» (управление системой



  посредством штатного брелока автомобиля) при подключении к шине

  данных CAN

РУКОВОДСТВО ПО эКСПлУаТации

8

• Персональный код для снятия системы с охраны при утере брелока (PIN 1)

• Персональный код для доступа в салон автомобиля при утере ключа

  (PIN 2)

• Двухшаговое отключение охраны (возможно с применением



  персонального кода)

• Режим охраны автомобиля с работающим двигателем

• Режим охраны без предупредительных сигналов сирены, без



  тревожных сигналов сирены или скрытая охрана (программируемая

  функция)

• Функция «Свободные руки» для автоматической постановки/снятия

  с охраны при удалении/приближении владельца к автомобилю (два

  режима)

• Силовой выход управления центральным замком автомобиля

• Приоритетное отпирание двери водителя (программируемая функция)

• Силовой выход отпирания замка багажника

• Силовой выход управления аварийной сигнализацией (две цепи)

• Два независимых выхода управления реле блокировки (НЗ и НР)

• Два универсальных программируемых канала управления

  дополнительными устройствами с возможностью изменения



  алгоритмов работы

• Независимый вход дополнительного датчика

• Учет задержки салонного света (программируемая функция)

• Возможность подключения отрицательных и положительных датчиков

  дверей

• Выбор длительности и числа импульсов управления замками дверей

• Запирание и отпирание замков дверей при включении и выключении

  зажигания

• Режим турботаймера с изменяемым временем охлаждения турбины

  двигателя

• Отслеживание интенсивности работы двигателя по тахометрическому

  сигналу

• Автоматическая постановка на охрану (программируемая функция)

• Автоматический возврат в режим охраны, если не была открыта дверь

  (программируемая функция)

• Предупреждение аварийной сигнализацией об открытой двери



  (программируемая функция)

• Предупреждение о невыключенных габаритных огнях при постановке

  в охрану (программируемая функция)

• Режим «Паника» или JackStop™ (программируемая функция)

SCHER-KHAN MAGICAR 10

9

ТЕХНиЧЕСКиЕ ПаРаМЕТРЫ

Виды тревожного сигнала:

Вид сигнала

Длительность

Частота

срабатывания

Звуковой на сирену

30 сек.

Непрерывно

Оптический, два канала

с использованием

аварийной сигнализации

30 сек.

Прерывисто

с частотой 1 Гц

Посредством передачи

сигналов по радиоканалу

на расстоянии до 2 000 м*

4 сек.

Прерывисто

с частотой 0,08 Гц

* В таблице приведено максимальное значение. Фактическое расстояние

может меняться и зависит от ряда объективных причин: взаимного

расположения антенны брелока-коммуникатора и антенного блока,

наличия металлических предметов вблизи антенн, радиопомех в эфире,

погодных условий, степени разряда элемента питания брелока и т. п.

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте

  433,92 МГц ± 0,2 % при мощности не более 10 мВт

• При помощи датчика вызова водителя

• Автоматически по сигналам от датчиков

• Посредством шины данных CAN автомобиля

Защита электрических цепей

• Предохранителями (автомобильные предохранители замедленного

  действия в соответствии со схемой подключения)

• Внутренними токоограничительными сгораемыми резисторами

• Транзисторными внутренними защитами

• Варисторами от превышений напряжений и импульсных помех

• Диодами от смены полярности источников питания

РУКОВОДСТВО ПО эКСПлУаТации

10

Сферы защиты

Защищаемые зоны

Методы защиты

Контактные датчики (открытие

двери, капота/багажника,

включение зажигания)

Тревожный сигнал с ограничением

времени срабатывания до 30 сек.

в одном цикле

Датчик удара и дополнительный

датчик (возможно отключение

датчика до или после постановки

на охрану)

Тревожный сигнал с ограничением

времени срабатывания до 30 сек.

в одном цикле

Датчики штатных CAN-устройств

(открытие двери, капота,

багажника, включение зажигания)

Тревожный сигнал с ограничением

времени срабатывания до 30 сек. в

одном цикле

Радиоканал управления

Использование защищенного

алгоритма динамического

кодирования передаваемых команд

Прочие параметры

Процессорный блок

Параметр

Значение

Мин.

Макс.

Напряжение питания (В)

9

18

Ток потребления процессорного блока в

дежурном режиме (мА)

30

40

Диапазон рабочих температур (°С)

-40

85

Вес (г)

190

Габариты (мм)

126 х 120 х 32

элементы питания

Напряжение и тип

элемента

Срок службы одного

комплекта элементов питания

Процессорный блок 12 В

(автомобильный аккумулятор)

Ограничено сроком службы АКБ

автомобиля

Брелок-коммуникатор

1,5 В (батарея ААА)

Около 4-х месяцев*

SCHER-KHAN MAGICAR 10

11

Брелок без дисплея

6 В (две батареи CR2025)

Около 3-х лет*

* В таблице приведено среднее значение. Срок службы элемента

питания зависит от интенсивности пользования брелоком, качества

элемента питания и режимов работы брелока.

ВНиМаНиЕ!

Применяйте только качественные элементы питания.

Использование элемента питания низкого качества может привести

не только к сокращению срока службы брелока, но и к его повреждению.

ОПиСаНиЕ БРЕлОКОВ

ПОДгОТОВКа БРЕлОКа-КОММУНиКаТОРа К РаБОТЕ

Перед использованием брелока необходимо привести его в рабочее

состояние, т. к. при транспортировке батарея питания находится вне

батарейного отсека, тем самым исключается разряд элемента питания

до начала эксплуатации. Перед началом эксплуатации брелока отведите

фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее

в сторону антенны. Установите элемент питания в батарейный отсек,

соблюдая полярность, указанную на дне отсека. Закройте и зафиксируйте

крышку батарейного отсека. Брелок готов к работе.

СиМВОлЫ На ДиСПлЕЕ БРЕлОКа-КОММУНиКаТОРа

Индикатор работы передатчика брелока-коммуникатора
Индикатор уровня сигнала обратной связи
Индикатор разряда элемента питания

брелока-коммуникатора и режима «Battery Save Mode»
Индикатор времени, напряжения, температуры

и дополнительной текстовой информации
Индикатор режима vAlEt

РУКОВОДСТВО ПО эКСПлУаТации

12

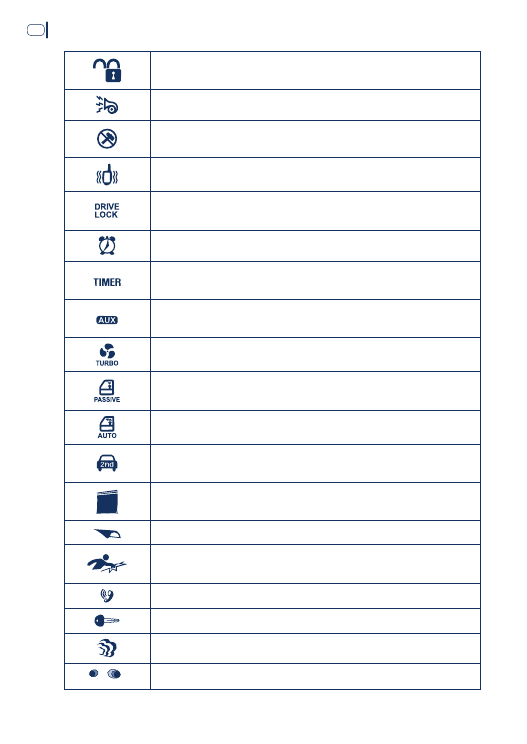

Индикатор состояния режима охраны. Индикатор

запирания и отпирания замков в режиме vAlEt
Индикатор включения сигналов сирены
Индикатор отключения датчика удара

и дополнительного датчика
Индикатор включения вибрационного вызова
Индикатор включения автоматического управления

центральным замком по зажиганию
Индикатор включения будильника
Индикатор включения дополнительного канала 1

по таймеру
Индикатор дистанционного включения дополнительных

каналов
Индикатор включения режима ТУРБО
Индикатор включения режима пассивной постановки

на охрану
Индикатор включения режима «Свободные руки»
Индикатор перехода в режим работы со вторым

автомобилем
Индикатор открытой двери. Индикатор ошибки

выполнения CAN-команды  в режиме «Syncro»
Индикатор открытого багажника/капота
Индикатор тревоги, вызванной датчиком удара

(дополнительным датчиком)
Индикатор вызова владельца автомобиля
Индикатор включения зажигания
Индикатор работающего двигателя
Индикатор работы световой сигнализации

SCHER-KHAN MAGICAR 10

13

НаЗНаЧЕНиЕ КНОПОК БРЕлОКа-КОММУНиКаТОРа

Пример обозначений:
I — быстрое (0,5 сек.) нажатие кнопки

I– — длительное (2 сек.) нажатие кнопки

(I+II) — быстрое (0,5 сек.) одновременное нажатие кнопок

(комбинация кнопок)

(I+II)– — длительное (2 сек.) одновременное нажатие кнопок

(комбинация кнопок)

Номер

кнопки

Время

нажатия

Функция (режим)

I

0,5 сек.

•Включить режим охраны

•Прекратить режим тревоги

•Включить блокировку стартера/зажигания

•Закрыть замки

II

0,5 сек.

•Выключить режим охраны

•Прекратить режим тревоги

•Выключить блокировку стартера/зажигания

•Открыть замки

III

0,5 сек.

Включить подсветку дисплея

Iv

0,5 сек.

Проверка состояния системы

I–

2 сек.

Включить/выключить режим «Паника»

или JackStop™

II–

2 сек.

Включить/выключить режим «Pit-Stop»,

выключить режим «Турбо»

III–

2 сек.

Открыть багажник

Iv–

2 сек.

Управление дополнительным каналом 1

(I+II)

0,5 сек.

Включить/выключить сигналы сирены

(I+III)

0,5 сек.

Включить/выключить режим vAlEt

(I+Iv)

0,5 сек.

Включить/выключить датчик удара

и дополнительный датчик

(II+III)

0,5 сек.

Управление дополнительным каналом 2

(II+Iv)

0,5 сек.

Включить/выключить активацию

дополнительного канала 1 по таймеру

РУКОВОДСТВО ПО эКСПлУаТации

14

(III+Iv)

0,5 сек.

Включить/выключить блокировку клавиатуры

(I+II)–

2 сек.

Включить/выключить режим управления

вторым автомобилем

(I+III)–

2 сек.

Вход в режим программирования функций

брелока

(I+Iv)–

2 сек.

Вход в меню программирования 1

(II+III)–

2 сек.

Включить/выключить режим

«Свободные руки»*

(II+Iv)–

2 сек.

Вход в меню программирования 2

(III+Iv)–

2 сек.

Вход в режим программирования кода PIN 1

III, два раза

в течение

1 сек.

менее 0,5 сек. Включить/выключить парковочный таймер

* При длительных 2-х сек. нажатиях кнопки (II+III)– происходит

последовательная  смена режимов в порядке (1) > (2) > (выключено).

В режиме (1) функция «Свободные руки» имеет малую дальность работы

— символ   не мигает. В режиме (2) функция «Свободные руки» имеет

высокую дальность работы — символ   мигает.

СООТВЕТСТВиЕ КНОПОК ОСНОВНОгО и ДОПОлНиТЕлЬНОгО
БРЕлОКОВ

SCHER-KHAN MAGICAR 10

15

Настройки брелока-коммуникатора

Для установки требуемого режима работы брелока выполните шаги

в соответствии с приведенной таблицей.

Шаг

Номер

кнопки

Время

нажатия

Функция (режим)

Шаг 1

(I+III)–

2 сек.

Вход в режим программирования функций

брелока. Появление надписи

. Подтверждается тональным

сигналом брелока

Шаг 2

Автоматический

переход после шага 1

Установка текущего времени.

Мигают показания текущего времени.

Нажатием кнопки I изменяется значение

часов. Нажатием кнопки II изменяется

значение минут

Шаг 3

Iv

0,5 сек.

Установка времени активации

дополнительного канала 1. Мигают

показания установленного времени, символ

 и символ  . Нажатием кнопки I

изменяется значение часов. Нажатием

кнопки II изменяется значение минут

Шаг 4

Iv

0,5 сек.

Установка времени включения будильника.

Мигают показания установленного

времени и символы

 и  . Нажатием

кнопки I изменяется значение часов.

Нажатием кнопки II изменяется значение

минут

Шаг 5

Iv

0,5 сек.

Включение/выключение будильника.

Мигают символ   и текущее состояние

функции. Нажатием кнопки I

последовательно изменяется текущее

состояние функции (oN – oFF – oN)

Шаг 6

Iv

0,5 сек.

Включение/выключение функции вызова

владельца автомобиля. Мигают символ

и текущее состояние функции. Нажатием

кнопки I последовательно изменяется

текущее состояние функции (oN – oFF – oN)

РУКОВОДСТВО ПО эКСПлУаТации

16

Шаг 7

Iv

0,5 сек.

Включение/выключение вибрационного

сигнала брелока. Мигают символ

  и текущее состояние функции.

Нажатием кнопки I последовательно

изменяется текущее состояние функции

(oN – oFF – oN)

Шаг 8

Iv

0,5 сек.

Изменение формата отображения

температуры «

о

С» или «

о

F». Мигает символ,

соответствующий текущему формату.

Нажатием кнопки I последовательно

изменяется формат отображения

температуры (

о

С –

о

F –

о

С)

Шаг 9

Iv

0,5 сек.

Изменение формата отображения времени «24H»

или «12H». Мигает символ, соответствующий

текущему формату. Нажатием кнопки

I последовательно изменяется формат

отображения времени (24H – 12H – 24H)

Шаг 10

Iv

0,5 сек.

Включение/выключение функции «Battery

Save Mode» (энергосбережения). Мигают

символ

 и текущее состояние функции.

Нажатием кнопки I последовательно

изменяется текущее состояние функции

(oN – oFF – oN)

Шаг 11

(I+III)–

2 сек.

Выход из режима программирования

функций брелока. Брелок переходит

в режим управления системой.

Подтверждается тональным

сигналом брелока

ВНиМаНиЕ!

В режиме программирования функций брелока-коммуникатора время

между нажатиями кнопок брелока не должно превышать 15 сек., иначе

брелок автоматически перейдет в режим управления системой.















содержание      ..       1      2     ..



///////////////////////////////////////







источники информации - http://16.rospotrebnadzor.ru/, https://www.gks.ru/, https://rosreestr.ru/
