SCHER-KHAN MAGICAR 7 СИСТЕМА СИГНАЛИЗАЦИИ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ - часть 4





SCHER-KHAN MAGICAR 7

49

ДИСПЛЕЙ:

Фары мигнут пять раз, изображение замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Два коротких сигнала

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

Активация дополнительного канала 2 возможна не только командой

с брелока, но может быть связана с такими системными событиями

как начало автоматического запуска, успешный автоматический запуск

двигателя или отпирание замков дверей пассажиров. Выбрать необходимое

событие дает возможность программируемая функция 2-11 (см. стр. 83).

ДИСТАНЦИОННЫЙ ЗАПУСК ДВИгАТЕЛя [КНОПКА (II)-]

Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Система

встанет в режим охраны, замки дверей запрутся, двигатель автомобиля

запустится. После того как двигатель запустился, на дисплее

брелока-коммуникатора начнется обратный отсчет времени, оставшегося

до окончания работы двигателя в автоматическом режиме. Время работы

двигателя программируется и может составлять 5, 15, 25 или 45 минут

(программируемая функция 1-12, см. стр. 70).

В момент запуска:

СИГНАЛ СИРЕНЫ:

Один сигнал*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы. После того,

как система встанет в режим охраны начнет мигать

с частотой 1 раз в сек.

ДИСПЛЕЙ:

Фары мигнут пять раз, изображение замка мигнет пять раз

СИГНАЛ БРЕЛОКА:

Один короткий сигнал

Примечание:

Автоматический запуск двигателя возможен только при выключенном

зажигании, задействованном стояночном тормозе, закрытом капоте

и отпущенной педали тормоза. Для автомобилей с ручной коробкой

передач необходимо предварительно выполнить процедуру

резервирования запуска (см. стр. 51).





РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

50

Подробнее о причинах, препятствующих автоматическому запуску

двигателя см. на стр. 53.









Если запуск не произошел с первого раза, то система повторит попытку.

Система производит не более трех попыток запуска после получения

команды с брелока.







Если двигатель автомобиля не запустился после последней попытки,

обратитесь на сервисную станцию для диагностики Вашего автомобиля.

Если используется блокировка стартера (программируемая функция 1-10

в заводском значении, см. стр. 70), запуск двигателя будет

сопровождаться включением блокировки стартера.

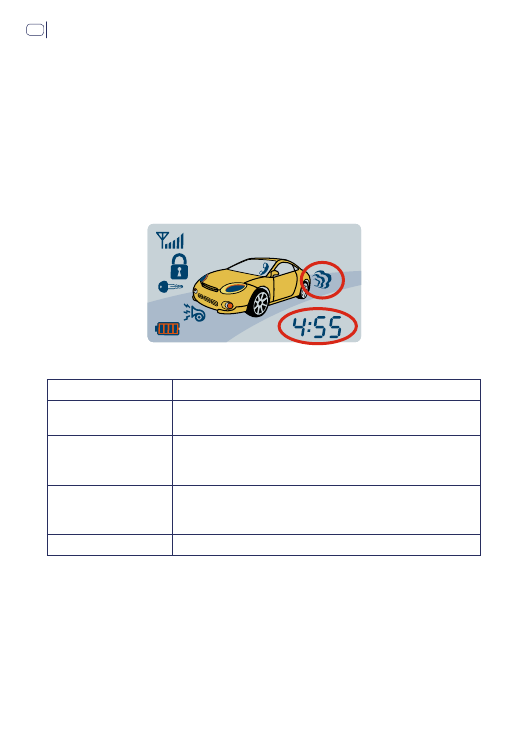

При удачном запуске:

СИГНАЛ СИРЕНЫ:

Два сигнала*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет два раза, начнет мигать, загорится постоянно или не

будет работать (программируемая функция 1-15, см. стр. 70)

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы. После того

как система встанет в режим охраны начнет мигать

с частотой 1 раз в сек.

ДИСПЛЕЙ:

Фары мигнут пять раз, начнет мигать символ дыма,

начнется обратный отсчет времени, оставшегося до

окончания работы двигателя

СИГНАЛ БРЕЛОКА:

Три двойных сигнала

Включение датчиков:

• После того как СИД начал мигать, система начнет контролировать

  состояние дверей, капота, багажника, педали тормоза и датчик

  вызова владельца автомобиля.

• Датчик удара в режиме дистанционного запуска отключен



  и включится только через 30 сек. после остановки двигателя.

Для того чтобы начать движение на автомобиле Вам необходимо

выключить охрану, открыть дверь, вставить ключ зажигания в замок

SCHER-KHAN MAGICAR 7

51

и повернуть его в положение ON (ВКЛ.), нажать на педаль тормоза

и выключить стояночный тормоз.







Для того чтобы дистанционно остановить двигатель нажмите кнопку II

брелока на 2 секунды. Система останется в режиме охраны и через 30 сек.

после остановки двигателя начнет контролировать датчик удара.

При остановке двигателя:

СИГНАЛ СИРЕНЫ:

Два сигнала*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары мигнут пять раз, изображение замка мигнет пять

раз, исчезнет символ дыма, прекратится обратный отсчет

времени, оставшегося до окончания работы двигателя

СИГНАЛ БРЕЛОКА:

Два сигнала

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Работа двигателя в режиме дистанционного запуска немедленно

завершится при выключении стояночного тормоза, открытии капота

или нажатии на педаль тормоза.
За минуту до окончания времени работы двигателя в автоматическом

режиме брелок подаст два коротких звуковых сигнала.

РЕЖИМ РЕЗЕРВИРОВАНИя АВТОМАТИЧЕСКОгО
ЗАПУСКА ДВИгАТЕЛя

Режим резервирования используется только для ручной коробки передач

и исключает возможность автоматического запуска двигателя, если рычаг

коробки передач не установлен в нейтральное положение. Символ

 на дисплее брелока-коммуникатора означает, что резервирование

выполнено и возможен автоматический запуск двигателя.
Программируемая функция 1-16 см. (стр. 70) дает возможность выбрать

один из трех алгоритмов выполнения резервирования.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

52

Алгоритм 1

 (значение 1 программируемой функции 1-16):

1.  По окончанию поездки, не выключая двигатель, установите рычаг

коробки передач в нейтральное положение

2.  Задействуйте стояночный тормоз

3.  Снимите ногу с педали тормоза

4.  Поверните ключ в замке зажигания из положения ON (ВКЛ.)

в положение OFF (ВЫКЛ.) и вытащите ключ из замка зажигания. Система

осуществит перехват зажигания. Двигатель будет продолжать работать

в течение 2 мин.

5.  В течение 2 мин. откройте дверь и выйдите из автомобиля

6.  Закройте дверь. Двигатель остановится

Алгоритм 2

 (значение 2 программируемой функции 1-16):

1.  По окончанию поездки, не выключая двигатель, установите рычаг

коробки передач в нейтральное положение

2.  Задействуйте стояночный тормоз

3.  Снимите ногу с педали тормоза. Система осуществит

перехват зажигания

4.  Поверните ключ в замке зажигания из положения ON (ВКЛ.)

в положение OFF (ВЫКЛ.) и вытащите ключ из замка зажигания.

Двигатель будет продолжать работать в течение 2-х минут

5.  В течение 2-х минут откройте дверь и выйдите из автомобиля

6.  Закройте дверь. Двигатель остановится

Алгоритм 3

 (значение 3 программируемой функции 1-16):

1.  По окончанию поездки, не выключая двигатель, установите рычаг

коробки передач в нейтральное положение

2.  Задействуйте стояночный тормоз. Снимите ногу с педали тормоза

3.  Дважды коротко нажмите кнопку II брелока. Система осуществит

перехват зажигания.

4.  Поверните ключ в замке зажигания из положения ON (ВКЛ.)

в положение OFF (ВЫКЛ.) и вытащите ключ из замка зажигания.

Двигатель будет продолжать работать в течение 2 мин.

5.  В течение 2 мин. откройте дверь и выйдите из автомобиля

6.  Закройте дверь. Двигатель остановится

Примечание:

В зависимости от состояния программируемой функции 1-17

(см. стр. 71) алгоритм резервирования может завершаться закрытием

двери, автоматической постановкой на охрану с запиранием замков

дверей после остановки двигателя или вручную, при постановке

на охрану, нажатием кнопки I брелока.





SCHER-KHAN MAGICAR 7

53

Открытие двери, капота, багажника, выключение стояночного тормоза

или нажатие на педаль тормоза после выполнения ШАГА 6 сделает

невозможным автоматический запуск двигателя.





Работа двигателя в режиме резервирования немедленно завершится при

выключении стояночного тормоза, открытии капота или нажатии на

педаль тормоза.











Двигатель автомобиля не остановится на ШАГЕ 6, если используется

режим «Турбо».











Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание

дверных замков в момент перехвата зажигания при резервировании

автоматического запуска двигателя. При необходимости этот сервис

можно отключить.

ВНИМАНИЕ!

Перед выходом из автомобиля закройте люк и стекла.
Оставляйте рычаг коробки передач всегда в нейтральном положении.
При выполнении режима резервирования не оставляйте в автомобиле

людей и животных.
Не выполняйте автоматический запуск двигателя, если в автомобиле

находятся люди или животные.
Не используйте автоматический запуск двигателя на автомобилях

с открытым верхом.
Если работа режима резервирования отличается от описанных

алгоритмов, срочно обратитесь на сервисную станцию за консультацией.

До устранения причин неправильной работы не пользуйтесь

автоматическим запуском двигателя.

ДИАгНОСТИКА ПРИЧИН НЕУДАЧНОгО
АВТОМАТИЧЕСКОгО ЗАПУСКА ДВИгАТЕЛя

Если автоматический запуск двигателя невозможен, то при нажатии

кнопки II брелока на 2 секунды, брелок-коммуникатор подаст тройной

звуковой сигнал и на дисплее появится информация о неудавшемся запуске

с указанием кода ошибки. Сирена издаст три коротких звуковых сигнала,

аварийная сигнализация вспыхнет три раза и по истечении трехсекундной

паузы количеством вспышек укажет причину, препятствующую запуску:

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

54

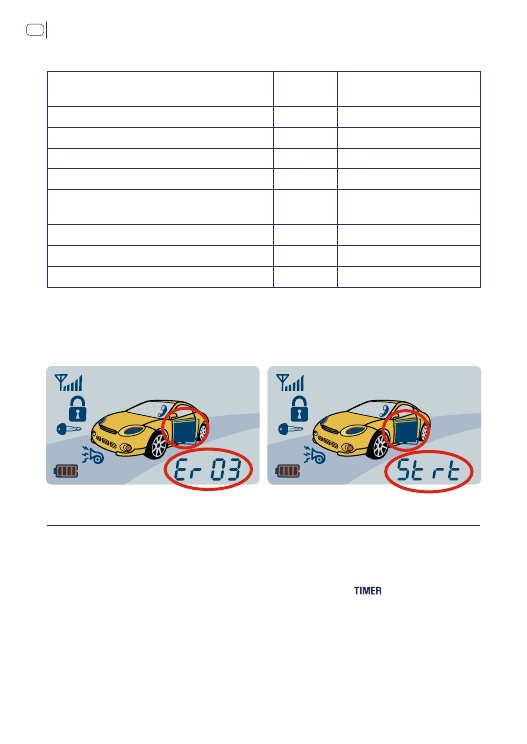

Причины, препятствующие запуску:

Причина

Код

ошибки

Аварийная

сигнализация

Работает двигатель

01

Вспыхнет один раз

Включено зажигание

02

Вспыхнет два раза

Открыта дверь

03

Вспыхнет три раза

Открыт капот или багажник

04

Вспыхнет четыре раза

Не выполнено резервирование запуска

для ручной коробки передач

05

Вспыхнет пять раз

Выключен стояночный тормоз

06

Вспыхнет шесть раз

Нажата педаль тормоза

07

Вспыхнет семь раз

Не удалось запустить двигатель

08

Вспыхнет восемь раз



Так, например, если автоматический запуск двигателя невозможен по

причине открытой двери, на дисплее брелока-коммуникатора появится

следующая информация:

УСТАНОВКА ТАЙМЕРА ДЛя АВТОМАТИЧЕСКОгО ЗАПУСКА
ДВИгАТЕЛя [КНОПКИ (II+IV)]

Воспользуйтесь коротким нажатием кнопок (II+IV) брелока для включения

или выключения запуска двигателя по таймеру. Индикацией включения

запуска двигателя по таймеру служит наличие метки

 на дисплее

брелока. В системе предусмотрено четыре режима запуска двигателя по

таймеру. Первый режим позволяет запускать двигатель каждые сутки в

заранее установленное время, второй режим позволяет запускать двигатель

периодически каждые 8 часов, третий – каждые 4 часа, четвертый

– каждые 2 часа, для прогрева (или охлаждения салона в регионах с жарким

SCHER-KHAN MAGICAR 7

55

климатом). Два режима не могут быть использованы одновременно,

тот режим, который Вам необходим, может быть выбран при помощи

программируемой функции 1-13 (см. стр. 70).

Для автоматического запуска двигателя по таймеру в определенное

время (24 ч.) необходимо установить желаемое время запуска при помощи

брелока-коммуникатора:

1)  Нажмите кнопки (II+IV) и выключите метку, если режим до этого был

активирован

2)  Выберите время запуска (см. таблицу «Установка времени запуска

двигателя по таймеру»)

3)  Нажмите кнопки (II+IV) и включите метку

Установка времени запуска двигателя по таймеру:

Шаг

Номер

кнопки

Время

нажатия

Функция (режим)

ШАГ 1

(I+III)–

2 сек.

Вход в режим программирования функций

брелока. Появление надписи



подтверждается тональным сигналом брелока

ШАГ 2

Автоматический

переход после ШАГА 1

Установка текущего времени. Мигают показания

текущего времени. Нажатием кнопки I

изменяется значение часов. Нажатием кнопки II

изменяется значение минут

ШАГ 3

IV

0,5 сек.

Установка времени автоматического запуска

двигателя по таймеру. Мигают показания

установленного времени, символ

 и символ

. Нажатием кнопки I изменяется значение

часов. Нажатием кнопки II изменяется значение

минут

ШАГ 4

(I+III)–

2 сек.

Выход из режима программирования функций

брелока. Брелок переходит в режим управления

системой. Подтверждается тональным сигналом

брелока

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

56

ВНИМАНИЕ!

В режиме программирования функций брелока-коммуникатора время

между нажатиями кнопок брелока не должно превышать 15 сек., иначе

брелок автоматически перейдет в режим управления системой.

Для включения автоматического запуска двигателя по таймеру каждые 8,

4 или 2 часа установки точного времени запуска не требуется, достаточно

короткого нажатия кнопок (II+IV) брелока. Первый запуск двигателя

произойдет после включения режима через 8, 4 или 2 часа.

При включении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ:

Один сигнал*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет один раз

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары автомобиля и символ замка мигнут пять раз, появится

символ таймера

СИГНАЛ БРЕЛОКА:

Один сигнал

При выключении запуска двигателя по таймеру:

СИГНАЛ СИРЕНЫ:

Два сигнала*

АВАРИЙНАЯ

СИГНАЛИЗАЦИЯ:

Вспыхнет два раза

СВЕТОДИОДНЫЙ

ИНДИКАТОР:

В соответствии с состоянием системы

ДИСПЛЕЙ:

Фары автомобиля и символ замка мигнут пять раз, исчезнет

символ таймера

СИГНАЛ БРЕЛОКА:

Два сигнала

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

SCHER-KHAN MAGICAR 7

57

ВНИМАНИЕ!

Запуск двигателя по таймеру возможен только в режиме охраны.
Установка точного значения текущего времени является необходимым

условием для правильной работы автоматического запуска двигателя

по таймеру «24 ч».
Время запуска двигателя по таймеру «24 ч» может сдвигаться до ± 2 мин

в сутки.

ЗАПУСК ДВИгАТЕЛя ПО СИгНАЛУ
ВНЕшНЕгО УСТРОЙСТВА

В системе предусмотрена возможность автоматического запуска

и прекращения работы двигателя при получении импульсного сигнала

от внешнего устройства. Для реализации этой возможности необходимо,

чтобы было установлено значение 4 программируемой функции 2-20

(см. стр. 84) и были выполнены соответствующие подключения при

установке системы.

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна

производиться квалифицированным специалистом при инсталляции

системы, в соответствии с выбранным назначением входа габаритных

огней. Неправильная установка значения данной программируемой

функции может привести к выходу из строя узлов автомобиля.

ОгРАНИЧЕНИЕ ЧИСЛА АВТОМАТИЧЕСКИХ ЗАПУСКОВ

В системе предусмотрена возможность ограничения числа

последовательных автоматических запусков. При помощи

программируемой функции 1-14 (см. стр. 70) можно ограничить

автоматические запуски 5-ю, 7-ю, 16-ю или вообще отказаться от

ограничения.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

58

ОгРАНИЧЕНИЕ ЧИСЛА ТАЙМЕРНЫХ ЗАПУСКОВ
ПО ТЕМПЕРАТУРЕ И НАПРяЖЕНИю
АККУМУЛяТОРНОЙ БАТАРЕИ

По желанию пользователя возможно реализовать отсрочку таймерного

запуска вплоть до достижения установленной температуры в салоне

автомобиля (программируемая функция 1-21, стр. 71) или до момента,

когда аккумуляторная батарея разрядится до 11,5 В (программируемая

функция 1-20, стр. 71). Температурный порог может принимать

значения: –15, –25, +60 °С (для охлаждения салона в регионах

с жарким климатом).

Пример:

 если активировать 8-часовой таймер автоматического запуска,

установить температурный порог, равный –15 °С и активировать отсрочку

запуска по напряжению, то двигатель будет автоматически запускаться при

снижении температуры до –15 °С или при понижении напряжения бортовой

сети до 11,5 В, но не чаще чем 1 раз в 8 часов.

СНяТИЕ СИСТЕМЫ С ОХРАНЫ БЕЗ БРЕЛОКА
И ПРИМЕНЕНИя ПЕРСОНАЛЬНОгО КОДА

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев.

Например, при утере брелока или если в брелоке села батарея питания.

Система SCHER-KHAN MAGICAR 7 предоставляет такую возможность.

Доступ в автомобиль без брелока, без ввода персонального кода возможен

только, если программируемая функция 1-6 (см. стр. 69) находится

в заводском значении. Для этого:

1) Откройте дверь автомобиля ключом. Система перейдет

в режим тревоги

2) Включите зажигание. Двигатель при этом запускать не нужно

3) Нажмите кнопку на корпусе датчика вызова на 2 сек. Аварийная

сигнализация вспыхнет один раз. Режим тревоги прекратится

4) В течение 5 сек. кратковременно нажмите кнопку датчика вызова.

Прозвучит два коротких сигнала сирены*. Аварийная сигнализация

вспыхнет два раза

5) Cистема выйдет из режима охраны, на брелок-коммуникатор будет

передан сигнал о снятии системы с охраны

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

SCHER-KHAN MAGICAR 7

59

СНяТИЕ СИСТЕМЫ С ОХРАНЫ БЕЗ БРЕЛОКА
С ИСПОЛЬЗОВАНИЕМ PIN 1

Если Вы хотите использовать персональный код для снятия системы

с охраны при отсутствии брелока, записи кодов новых брелоков,

использования режима двухшагового снятия с охраны, то в систему

необходимо записать персональный код PIN 1, состоящий из четырех

или двух цифр (определяется программируемой функцией 1-6, см. стр. 69).

Значение каждой цифры кода может меняться от 1 до 4. Таким образом, код

может иметь значение от 1111 до 4444 или от 11 до 44. Ввод кода происходит

при помощи многофункциональной кнопки на корпусе датчика вызова.

Запись персонального кода PIN 1:

1) Снимите систему с охраны

2) Откройте дверь и оставьте ее в открытом состоянии

3) Включите зажигание. Двигатель при этом запускать не нужно

4) Для входа в режим записи персонального кода одновременно нажмите

и удерживайте 2 сек. кнопки (III+ IV) брелока. Система подтвердит вход

в режим программирования одним сигналом сирены и одной вспышкой

аварийной сигнализации. Если Вы услышали три сигнала сирены* и

три вспышки аварийной сигнализации, то это значит, что система

не вошла в режим программирования. Система не войдет в режим

программирования, если она находится в режиме охраны, выключено

зажигание, закрыты двери или функция 1-6 не активирована

5) Для ввода первой цифры кода в течение 4 сек. кратковременно

нажмите одну из кнопок брелока. Номер нажатой кнопки при этом

будет соответствовать первой цифре персонального кода.

Система подтвердит выбранную цифру соответствующим ей

количеством сигналов сирены и вспышек аварийной сигнализации

6) Для ввода второй цифры кода в течение 4 сек. кратковременно

нажмите одну из кнопок брелока. Номер нажатой кнопки при этом

будет соответствовать второй цифре персонального кода. Система

подтвердит выбранную цифру соответствующим ей количеством

сигналов сирены и вспышек аварийной сигнализации

7) Для ввода третьей цифры кода (при использовании четырехзначного

кода) в течение 4 сек. кратковременно нажмите одну из кнопок брелока.

Номер нажатой кнопки при этом будет соответствовать третьей

цифре персонального кода. Система подтвердит выбранную цифру

соответствующим ей количеством сигналов сирены и вспышек

аварийной сигнализации

8) Для ввода четвертой цифры кода (при использовании

четырехзначного кода) в течение 4 сек. кратковременно нажмите

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

60

одну из кнопок брелока. Номер нажатой кнопки при этом будет

соответствовать четвертой цифре персонального кода. Система

подтвердит выбранную цифру соответствующим ей количеством

сигналов сирены и вспышек аварийной сигнализации

9) После ввода второй (четвертой) цифры персонального кода система

выйдет из режима программирования. В подтверждение выхода

из режима программирования система подаст два сигнала сирены

и аварийной сигнализации

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II

(см. «Отключение сигналов сирены» на стр. 37)

Ввод персонального кода PIN 1:

1) Откройте дверь автомобиля ключом. Система перейдет

в режим тревоги

2) Включите зажигание. Двигатель при этом запускать не нужно

3) Нажмите кнопку на корпусе датчика вызова на 2 сек. Аварийная

сигнализация вспыхнет один раз. Режим тревоги прекратится

4) В течение 5 сек. кратковременно нажмите кнопку датчика вызова.

Аварийная сигнализация вспыхнет один раз. Светодиод датчика вызова

быстро замигает синим цветом

5) В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее первой цифре кода. Время между

нажатиями должно быть меньше 1,5 сек. По истечении 4 сек. аварийная

сигнализация вспыхнет один раз, подтверждая тем самым ввод первой

цифры кода. Светодиод датчика вызова быстро замигает синим цветом

6) В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее второй цифре кода. Время между

нажатиями должно быть меньше 1,5 сек. По истечении 4 сек. аварийная

сигнализация вспыхнет один раз, подтверждая тем самым ввод второй

цифры кода. Светодиод датчика вызова быстро замигает синим цветом

7) В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее третьей цифре кода (при

использовании четырехзначного). Время между нажатиями должно быть

меньше 1,5 сек. По истечении 4 сек. аварийная сигнализация вспыхнет

один раз, подтверждая тем самым ввод третьей цифры кода. Светодиод

датчика вызова быстро замигает синим цветом

8) В течение 4 сек. нажмите кнопку на корпусе датчика вызова

количество раз, соответствующее четвертой цифре кода (при

использовании четырехзначного). Время между нажатиями должно быть

SCHER-KHAN MAGICAR 7

61

меньше 1,5 сек. По истечении 4 сек. аварийная сигнализация вспыхнет

два раза, подтверждая тем самым ввод четвертой цифры кода

9) Если код был введен корректно, то система выйдет из режима охраны,

на брелок-коммуникатор будет передан сигнал о снятии системы с

охраны. Если код был введен не корректно, то система вернется

в режим тревоги

ВНИМАНИЕ!

Запись и последующий ввод кода PIN 1 возможны, только если

программируемая функция 1-6 находится в опционном значении.
Если код аварийного отключения PIN 1 трижды введен некорректно,

то система запретит ввод кода в течение следующих 20 мин. или до тех

пор, пока Вы не снимете систему с охраны с помощью брелока.
Заводское значение PIN 1 1111 в случае четырехзначного кода и 11,

соответственно, в случае двухзначного.

ДОСТУП В АВТОМОБИЛЬ БЕЗ БРЕЛОКА
С ИСПОЛЬЗОВАНИЕМ PIN 2

Система SCHER-KHAN MAGICAR 7 позволяет ставить и снимать режим

охраны без брелока, посредством датчика вызова. Для этого Вам

необходимо выбрать пользовательское значение программируемой

функции 1-7 (см. стр. 69) и записать персональный код PIN 2, состоящий

из четырех цифр. Значение каждой цифры кода может меняться от 1 до 9.

Таким образом, код может иметь значение от 1111 до 9999.
Ввод кода и его запись происходит посредством датчика вызова владельца

автомобиля. Заводского значения кода PIN 2 не предусмотрено.

Запись персонального кода PIN 2:

1) Снимите систему с охраны

2) Откройте дверь и оставьте ее в открытом состоянии

3) Включите зажигание. Двигатель при этом запускать не нужно

4) Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике

будет вспыхивать красным цветом. Время между ударами должно быть

меньше 1,5 сек.

5) Светодиод быстро замигает синим цветом, подтверждая тем самым

выполнение предыдущего шага. Если светодиод не замигал синим,

то начните с пункта 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

62

6) Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и снова начнет

быстро мигать

7) Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и снова начнет

быстро мигать

8) Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и снова начнет

быстро мигать

9) Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками

10) В подтверждение выполнения программирования кода Вы услышите

один сигнал сирены*, аварийная сигнализация вспыхнет один раз

Если на каком-то из шагов Вы ошиблись, то необходимо произвести запись

кода, начиная с пункта 1).

* Наличие сигналов сирены определяется значением программируемой

функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение

сигналов сирены» на стр. 37)

Ввод персонального кода нужен, когда система находится в режиме

охраны для снятия с охраны и отпирания замков дверей и когда система

снята с охраны для постановки на охрану и запирания замков дверей.

При постановке в режим охраны после ввода кода PIN 2 система

производит снятие с охраны и последующую постановку с запиранием

замков дверей через 30 сек. (программируемая функция 1-8 должна быть

в заводском значении, см. стр. 69).

Ввод персонального кода PIN 2:

1)  Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике

будет вспыхивать красным цветом. Время между ударами должно быть

меньше 1,5 сек.

2)  Светодиод быстро замигает синим цветом, подтверждая тем самым

выполнение предыдущего шага. Если светодиод не замигал синим,

то начните с пункта 1

3)  Пока светодиод мигает, стукните по датчику вызова количество

SCHER-KHAN MAGICAR 7

63

раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и снова начнет

быстро мигать

4)  Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и снова начнет

быстро мигать

5)  Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками и снова начнет

быстро мигать

6)  Пока светодиод мигает, стукните по датчику вызова количество

раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод

подтвердит выбранную цифру синими вспышками

7)  Если код введен корректно, то система снимется с режима охраны,

замки дверей откроются, на брелок-коммуникатор придет сигнал

о снятии системы с охраны. Если ввод кода произведен неверно,

то на брелок придет сигнал вызова владельца, и необходимо будет

повторить все действия, начиная с пункта 1)

ВНИМАНИЕ!

Использование персонального кода PIN 2 возможно только после

включения программируемой функции 1-7.
Система допускает пять попыток ввода кода в течение 30 мин. Если код

был введен неверно, то его ввод блокируется на 24 часа или до тех пор,

пока Вы не снимете систему с охраны с помощью брелока.
Персональный код PIN 2 не программируется на заводе. Обязательно

запрограммируйте этот код самостоятельно.

ПРЕДУПРЕЖДЕНИЕ О НЕВЫКЛюЧЕННЫХ гАБАРИТАХ

Система помогает защитить аккумулятор автомобиля от разряда. Если

Вы забыли выключить габаритные огни, то при постановке в режим

охраны с выключенным двигателем брелок-коммуникатор подаст серию

звуковых сигналов в течение 5 секунд. В это время на дисплее будут

мигать изображения замка, фар и индикатор разряда элемента питания.

Для использования этого сервиса необходимо установить значение 2

программируемой функции 2-20 (см. стр. 84) и выполнить соответствующие

подключения при установке системы.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

64

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна

производиться квалифицированным специалистом при инсталляции

системы, в соответствии с выбранным назначением входа габаритных

огней. Неправильная установка значения данной программируемой

функции может привести к выходу из строя узлов автомобиля.

БЛОКИРОВКА СТАРТЕРА ИЛИ ЗАЖИгАНИя

Система в режиме охраны не позволит завести двигатель автомобиля. При

попытке завести двигатель в режиме охраны система передаст сигнал тревоги

на брелок-коммуникатор. Режим работы блокировки двигателя выбирается

при установке системы на сервисной станции и зависит от значения

программируемой функций 1-10 (см. стр. 70). Подробно о блокировании

двигателя Вашего автомобиля можно узнать по месту установки системы.

При выборе блокировки стартера, система будет предохранять стартер

автомобиля от повторного включения, если двигатель работает в режимах

автоматического запуска, резервирования запуска, «Турбо» и «Pit-Stop».

ПРЕДУПРЕЖДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ

Система позволяет реализовать предупреждение об открытой двери

(программируемая функция 1-2, см. стр. 69). Возможно выбрать один из

нескольких алгоритмов работы: аварийная сигнализация мигает в течение 60 сек.,

если дверь автомобиля открыта и включено зажигание, аварийная сигнализация

мигает в течение 60 сек., если дверь автомобиля открыта и двигатель работает,

аварийная сигнализация мигает постоянно, если дверь автомобиля открыта

и включено зажигание. Данная функция повышает безопасность на дороге,

предупреждая других водителей о посадке и высадке пассажиров.

Примечание:

Предупреждение об открытии двери отсутствует в режиме

резервирования автоматического запуска двигателя.

ДОПОЛНИТЕЛЬНОЕ ОСВЕщЕНИЕ ПРИ ПОСТАНОВКЕ
И СНяТИИ С ОХРАНЫ

В системе предусмотрена возможность освещения пространства около

автомобиля в течение 15 сек. после постановки и снятия с охраны

при помощи аварийной сигнализации.





















содержание      ..     2      3      4      5     ..









источники информации - http://16.rospotrebnadzor.ru/, https://www.gks.ru/, https://rosreestr.ru/
