Комбайн зерноуборочный Sampo Rosenlew Comia C4, C6, C8. Руководство по эксплуатации - часть 8

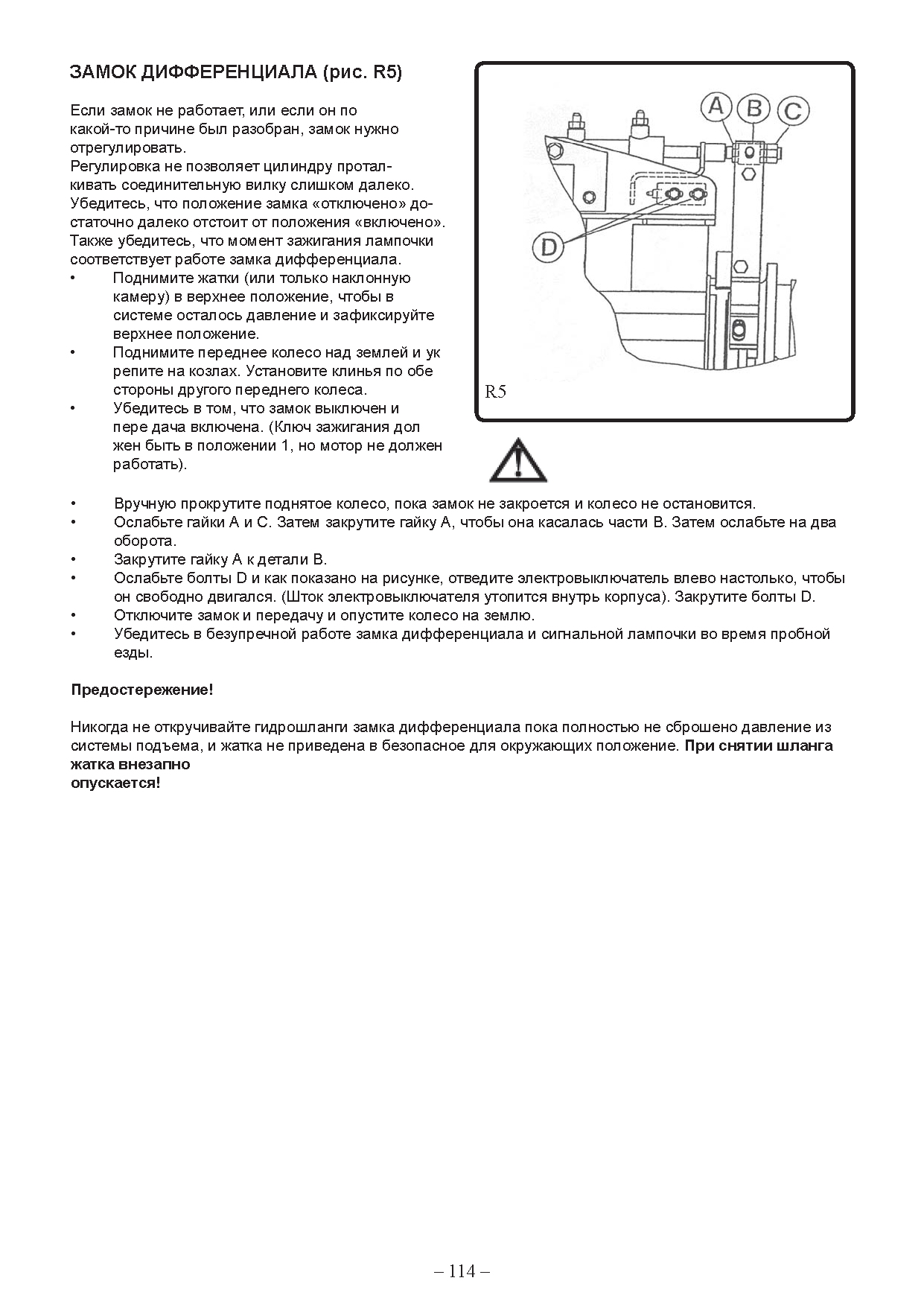

Замок дифференциала

Гидравлика

для безупречной работы трансмиссии

Отработанное масло и фильтры относятся к проблематичным отходам, и с ними следует обращаться соответственно,

Применяйте масла, рекомендуемые в таблице масел. Удостоверьтесь, что масло не содержит примесей. Используйте только чистую воронку.

После смены масла двигателю дают поработать на холостых оборотах примерно 15 минут, и в это время гидравликой хода пользоваться нельзя. За это время масло циркулирует много раз через фильтр и содержащиеся в масле загрязнения отфильтровываются. Проверяйте уровень масла и возможные подтекания фильтра.

Сапун заливной пробки необходимо менять через 1200 часов или через 2 года.

Проверяйте регулярно состояние гидравлических шлангов. Меняйте без промедления поврежденные шланги на новые.

Воздух удаляется из системы при работающем двигателе при вращении руля из одного крайнего положения в другое. Проверяйте регулярно уровень масла и при необходимости доливайте.

ПОЛНЫЙ ПРИВОД, дополнительное оборудование

Полный привод использует насос гидросистемы хода и масло гидравлики

Единственной операцией техобслуживания является смазка корпуса прокладки вала заднего колесного мотора. Нинель находится на внешней ободке колесного мотора. Смазку проводят осенью после уборочного сезона Вдавите один или два раза смазку в ниппель Слишком большое количество смазки может повредить прокладку.

Разбрасыватель мякины

Разбрасыватель мякины, если он установлен, расположен за грохотом. Разбрасыватель можно быстро установить в три разных положения Два передних являются рабочими. Заднее положение используется, при обслуживании грохота или, если мякина по каким-то причинам не разбрасывается.

При необходимости разбрасыватель можно легко снять. Тогда шланги рабочего контура необходимо соединить вместе, а сливная магистраль должна быть закрыта пробкой. В системе не предусмотрены специальные точки по обслуживанию.

Электрооборудование

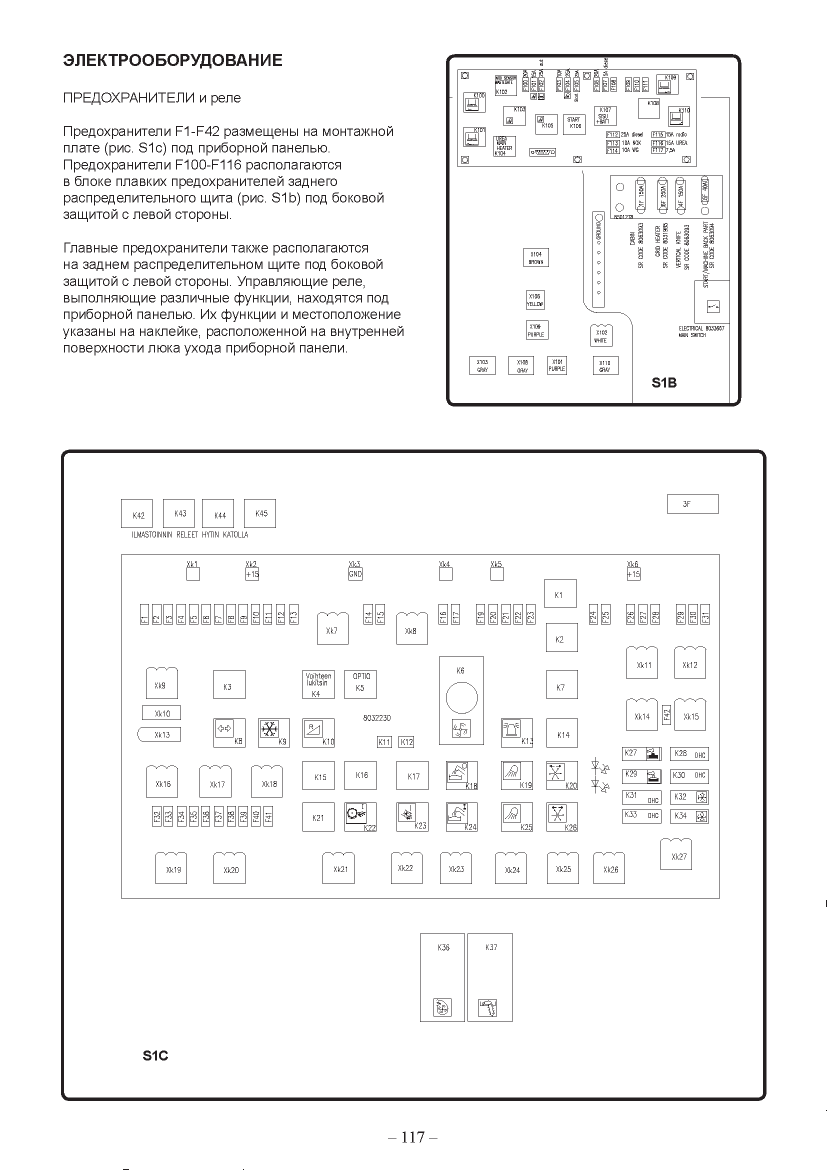

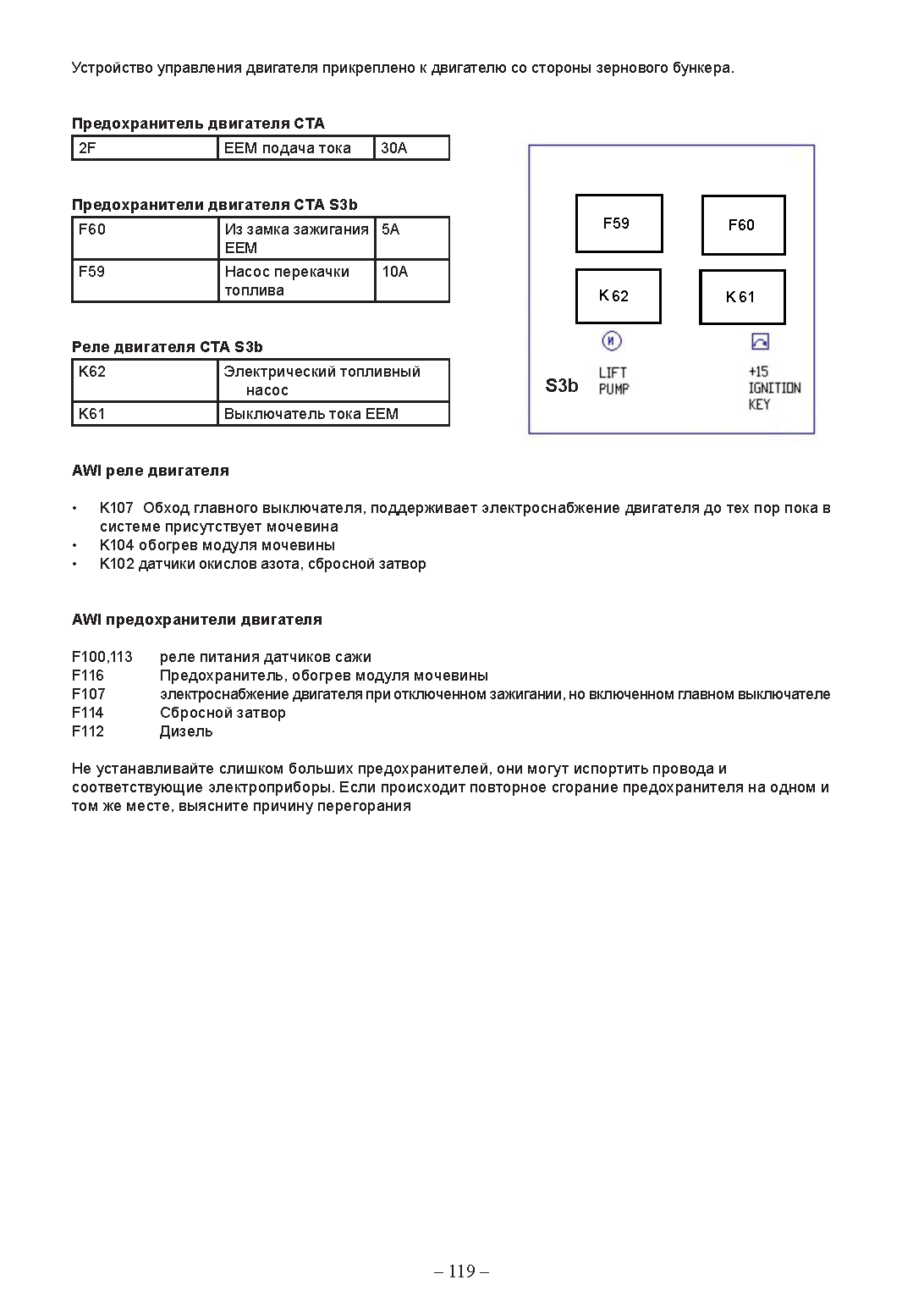

Предохраниттели / Реле

Аккумулятор

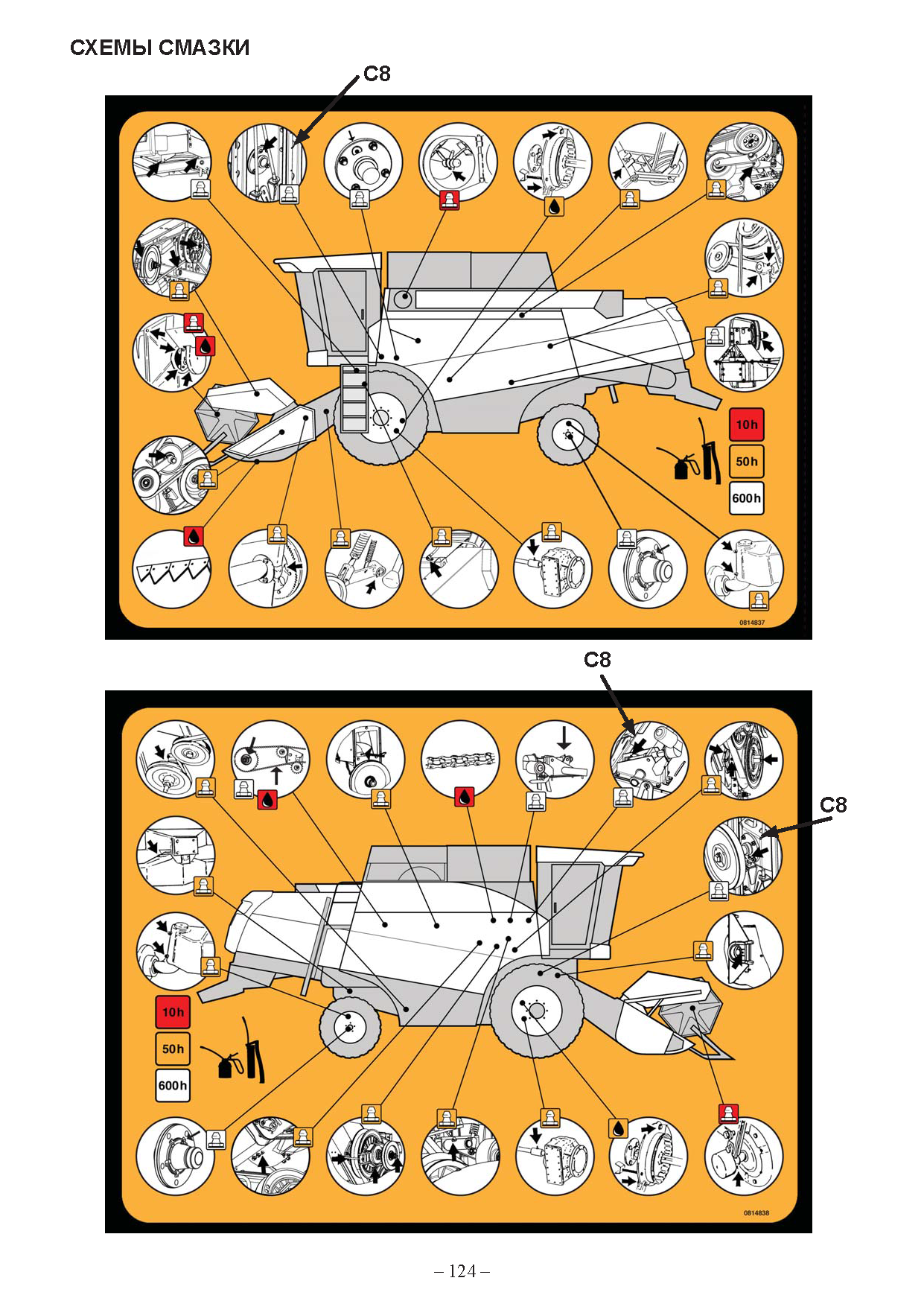

Смазка

Периодическое техническое обслуживание

ЗИМНЕЕ ХРАНЕНИЕ
Для гарантии сохранности и бесперебойной работы комбайна большое значение играет технический уход во время зимнего хранения. Его можно разделить на три составные части в порядке выполнения работ; очистка, контроль и защита. Хорошим местом для зимнего хранения комбайна является проветриваемое помещение или навес.

Очистка:

Откройте карман камнеуловителя и все люки. Снимите все съемные защиты, решета, донные кассеты транспортной доски и соломотрясов и донные шнеки зернового бункера и соберите их на место промывки. Сжатый воздух является эффективным при очистке от грязи сухого комбайна. Выборочно можно использовать и мытье под давлением. Для мытья следует использовать теплую воду, т.к. комбайн высыхает быстрее и его можно покрывать антикоррозийной защитой Работа молотильного механизма на холостых оборотах ускоряет высыхание комбайна.

Струю воды нельзя направлять на подшипники, предохранительные уплотнения которых не выдерживают напора воды.

При нормальных условиях нет необходимости мыть комбайн изнутри, работу можно сделать механически, напр, соскребая грязь подходящим инструментом. Обипьно смазанные части хорошо перед промывкой отмочить в подходящем растворе. Начинайте очистку комбайна сверху Очистите батарею радиатора обдувом со стороны двигателя.

Контроль

Запаситесь для проверки бумагой и ручкой и запишите все обнаруженные недостатки и работы по их устранению, например, в такой последовательности Состояние режущего аппарата Подающие пальцы и подшипники.

Возможное скольжение и повреждение ремней, а также имеющийся достаточный запас натяжения. Состояние мопотильного барабана и деки и их основная регулировка Состояние уплотнителей транспортной доски и грохота. Люфт подшипников и крепление.

Повреждения от износа и ржавчины, ударов, а также вмятины. Ножи и контрножи ротора измельчителя, а также подшипники ротора.

Важно, чтобы установленные недостатки были ликвидированы сразу, во время зимнего хранения, самостоятельно или через станцию техухода. Это подготовит комбайн к бесперебойной работе в следующем сезоне.

Защита

В качестве защитного вещества можно использовать, например, чистое моторное масло или специальное защитное масло, которое можно легко и быстро нанести на поверхности, пользуясь разбрызгивателем Места, подлежащие защите.

Режущий аппарат / защитное масло/ Подающие папьцы / защитное масло/ Изношенная краска / краска/ Соединения электроприборов/ защита в виде распыления Цепи /масло/, необходимо прокручивать вручную для смазки всей цепи.

Цепи трансмиссии / разгрузка и мотовило/ лучше всего снять, очистить растворителем и смазать молибде-нсульфидосодержащим маслом.

Смазка шарниров ножа ротора измельчителя.

После защитной смазки для проветривания комбайна необходимо оставить открытыми все люки ухода, днища транспортной доски и соломотрясов и решета. Таким образом, можно избежать гнездования грызунов в комбайне. Не закрывайте также люк ухода приборной доски!

Хранение системы вентиляции кабины

Очищают фильтры. Очищают воздушные каналы в крыше кабины и воздуходув с теплобатареями. Для очистки можно использовать, например, пылесос.

Уход за системой охлаждения во время хранения

Очищают батареи охлаждения и испарения, желательно, сжатым воздухом. Если во время хранения пользуются двигателем, то неплохо подключить на несколько минут и систему охлаждения. Для того, чтобы добиться работы системы охлаждения в холодное время, включают отоппение на полную мощность, а вентилятор останавливают на 15 минут, за это время система кондеционирования прогревается и делает возможным включение компрессора. После этого вентилятор переключают на малую мощность, а охлаждение на полную

Уход за двигателем во время хранения

Очистите двигатель снаружи Замените топливный фильтр.

Замените масло двигателя.

Замените масляный фильтр двигателя

Освободите и очистите топливный бак от топлива. Заполните топливный бак горючим, содержащим защитные вещества органов разбрызгивателя.

Измерьте температуру замерзания охлаждающей жидкости, она должна быть не менее - 25°С.

Запустите двигатель на 10 минут, чтобы топливо с защитным веществом попало в распылитель.

Заклейте малярным пластырем или полиэтиленовой пленкой выхлопную трубу, отверстие воздуховсасы-вания воздухофильтра и трубу сапуна

Прочий уход при хранении

Замените масло коробки передач. Очистите также магнит донной пробки и фильтр сапуна.

Очистите воздухофильтр,

Снимите аккумулятор, сначала отрицательный полюс, вымойте снаружи теплой водой и поставьте на хранение в сухое и прохладное помещение.

Очистите клеммы аккумулятора и смажьте

Клиноремни во время хранения остаются на месте и их не надо снимать или ослаблять.

Проверьте давление колес.

Смажьте все места смазки и заведите после этого молотильный агрегат Опустите вниз жатку и мотовило, при этом поршни цилиндров войдут в цилиндры.

Уход после зимнего хранения

Снимите защиты отверстий двигателя.

Установите новые воздушные фильтры. / Двигатель и кабина /.

Установите полностью заряженный аккумулятор /сначала положительный полюс/

Проверьте количество охлаждающей жидкости.

Замените масло и фильтры рабочей гидравлики и возможной гидравлики хода.

Проверьте количество масла двигателя и коробки передач.

Проверьте натяжение ремней и цепей

Убедитесь, что ножи ротора измельчителя вращаются.

Покрутите за пропелпер насоса охлаждающей жидкости, чтобы отделились возможно приставшие прокладки

Приоткройте донную пробку топливного бака и слейте сконденсирующуюся там воду.

Отключите ременные муфты

Прокрутите несколько оборотов двигателя при положении стоп-рычага в стояночном положении, или при отключенном рабочем соленоиде, чтобы давление масла достигло подшипников прежде, чем начнет работать двигатель.

Убедитесь в отсутствии посторонних предметов внутри комбайна.

Запустите двигатель и дайте ему поработать примерно 3 минуты на холостом ходу. Контролируйте датчики давления масла и зарядки

Удостоверьтесь в отсутствии утечки масла, топлива и охлаждающей жидкости,

Осторожно включите молотилку.

Поступенчато увеличивайте скорость вращения до нормальной, одновременно контролируя работу молотилки

Остановите молотилку и двигатель и закройте все люки.

Произведите регулировки для первого обмолота

УТИЛИЗИЦИЯ КОМБАЙНА
Даже самый лучший механизм приходит негодность и наступает время изъятия его из эксплуатации Механизм должен быть приведен в такое состояние, чтобы он не вызывал угрозы для окружающей среды. Далее приведен

список мероприятий, которые следует учесть в этой связи:

• Установите комбайн в таком месте, где он не портит вид природы, желательно в закрытом помещении.

• Опустите все гидравлически поднимающиеся части вниз (жатку, молотильный барабан, разгрузочную трубу)

• Снимите с комбайна аккумулятор и вывезите на соответствующее место складирования.

• Слейте все топливо из в складскую цистерну.

• Слейте масло из двигателя, коробки передач, конечных передач и гидравлической системы в соответс твующую тару для сбора масла.

• Слейте масло из рубок и цилиндров и пр гидравлических частей

• Слейте охлаждающую жидкость в тару для ее сбора

• Если комбайн имеет кондиционер, то слив масла и охлаждающей жидкости из системы должна произ вести соответствующая фирма по обслуживанию кондиционеров

• Если комбайн разбирается для свалки, то следует учесть следующие моменты

• Разбирайте комбайн сверху.

• Если используете огневую резку или иную систему резки, вызывающую искрение, то учитывайте меры пожарной безопасности. На комбайне может быть пыль и жир, которые могут воспламениться

• Остерегайтесь подвижных частей комбайна.

• Основная часть комбайна сделана из стали.

• Медь содержится в радиаторе и электропроводах, запускном двигателе и зарядном генераторе

• Резина имеется в покрышках, ремнях и шлангах.

• Пластмасса содержится в зубьях мотовила, обшивке кабины и светильниках Учитывайте обозначения утилизации деталей

• Стекло содержится в кабине, зеркалах и светильниках.

• Асбест не содержится в частях комбайна. Тяжелые металлы, такие, как свинец, имеются в подшипни ках скольжения.

• Съемные детали направляются на повторное использование.

ИЗМЕНЕНИЕ ДЛЯ УБОРКИ КУКУРУЗЫ
Для уборки кукурузы комбайн можно оборудовать 3-х или 4-х рядной жаткой. Необходимо сделать и другие изменения, чтобы

комбайн был приспособлен для уборки кукурузы. Настоящая инструкция составлена, предполагая, что основная модель

комбайна оснащена следующими приспособлениями.

Гидравлическая передняя ось с масляными конечными передачами Цилиндры подъема жатки диаметром 50 мм Гид ропривод жатки

Преобразователь барабана скорость 400... 1150 оборотов в минуту Молотильный барабан из 8 бичей Дека с 14 мм зазором проволоки

Гидравлические соломотрясы (в моделях с четырьмя соломотрясами)

Гидравлический измельчитель, если установлен

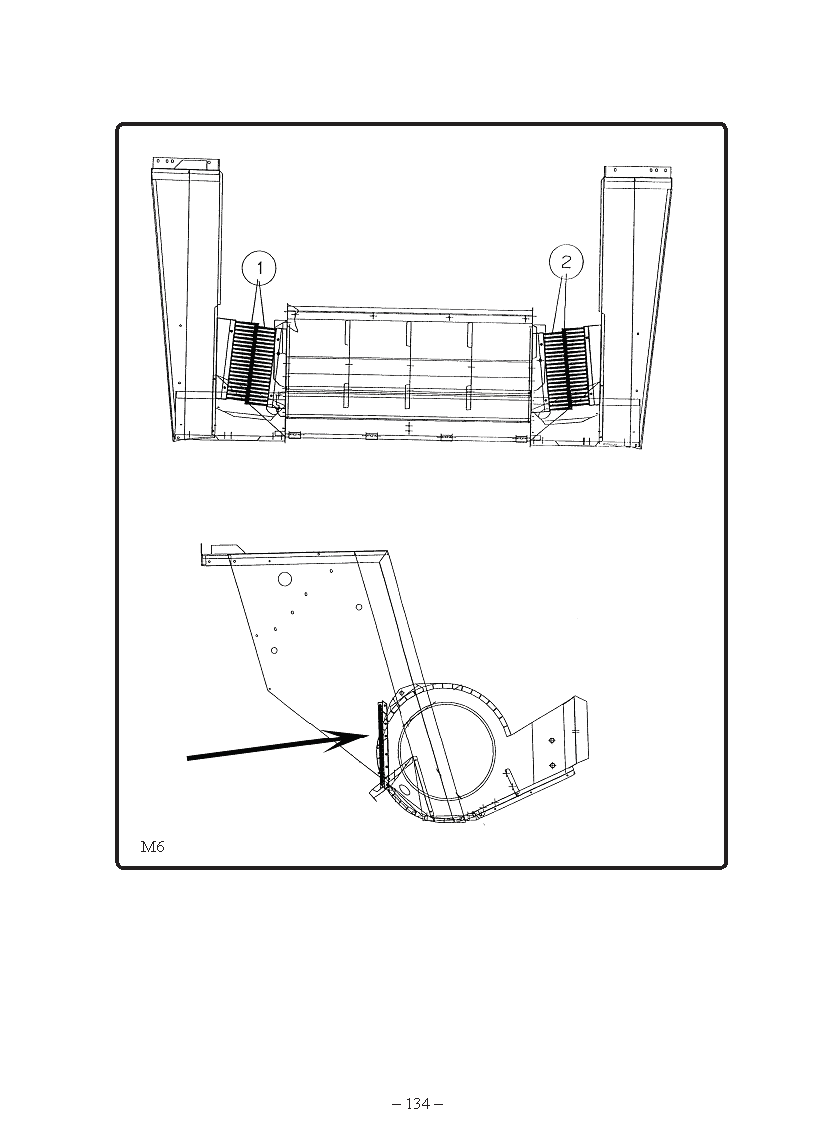

Монтаж жатки для кукурузы

Отсоедините зерновую жатку от подающего транспортера и установите жатку для кукурузы.

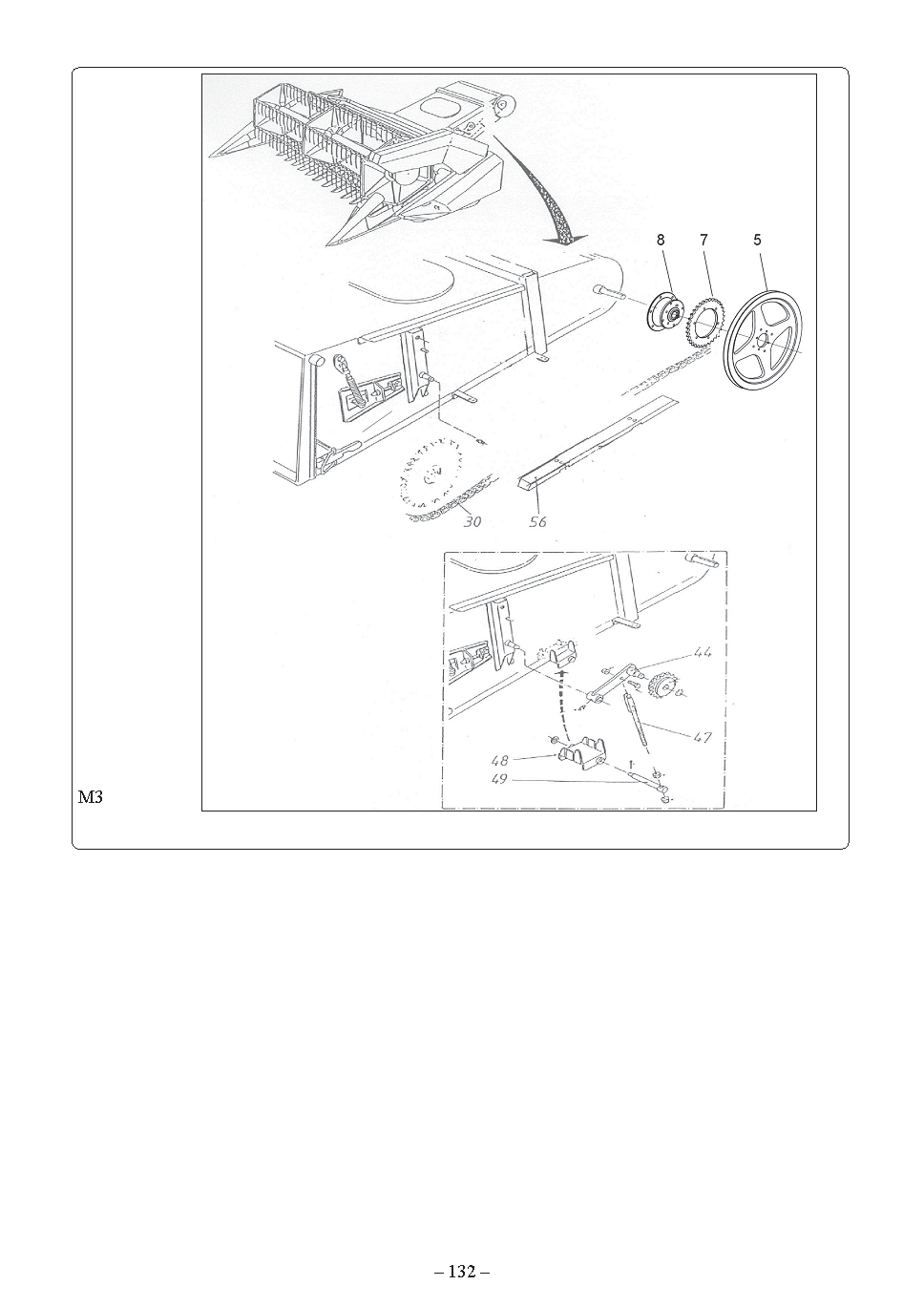

отсоедините защиту ремня (43 рис.М2) привода жатки и ремень (48 рис. М2)

Отсоедините гидроцилиндры подъема жатки от наклонной камеры. ВНИМАНИЕ! НЕ ЗАБУДЬТЕ СТРАВИТЬ ДАВЛЕНИЕ до начала отсоединения!

отсоедините гидрошланг и электропровод, сняв защитную пластину (75 рис. М1) с правой стороны пода ющего транспортера

отсоедините указатель высоты стерни от кабины

установите надежную подпору под заднюю часть подающего транспортера

Отсоедините половинки подшипника (14 рис. М1) и двигайтесь осторожно задним ходом до тех пор пока наклонная камера и жатка не будут отсоединены от комбайна, отсоедините защиту ремня (53 рис.М1) и ременной шкив (39 рис. М2)

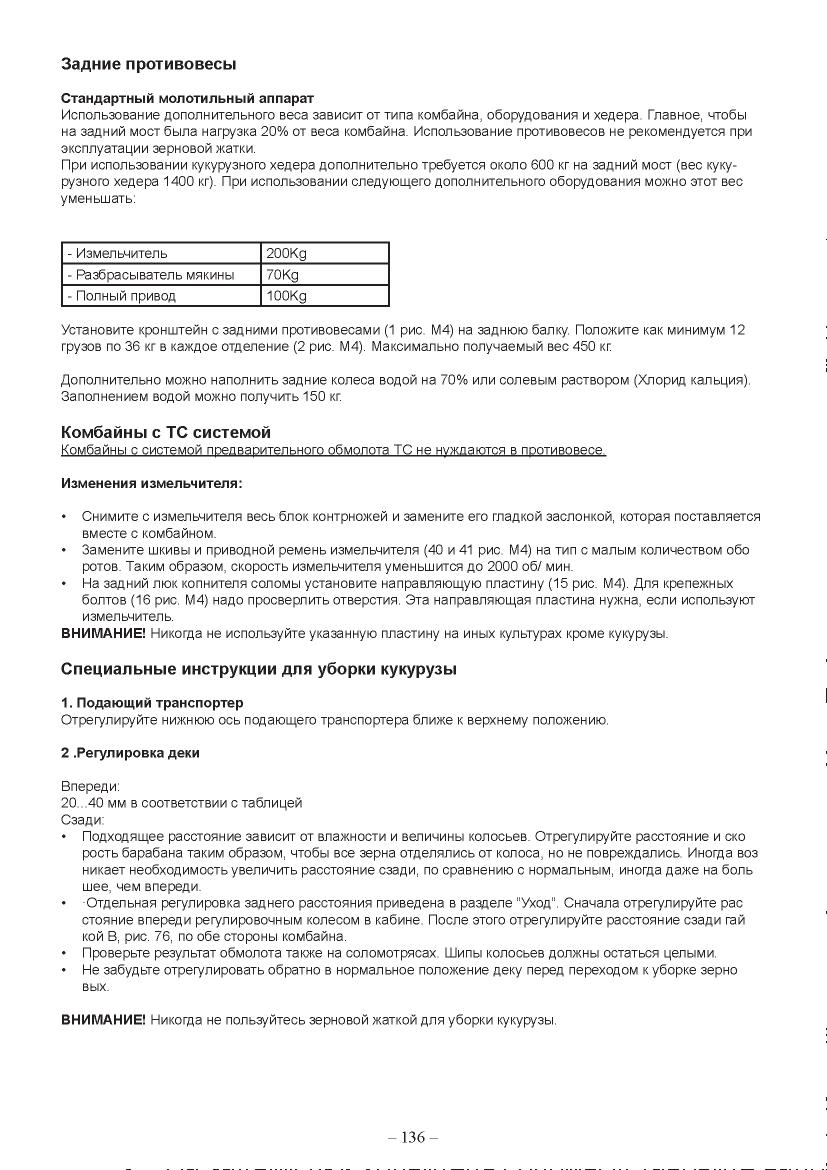

3. Уборка в условиях замерзания

Не забывайте очищать зерновой элеватор и подающие шнеки после обмолота. Иначе они на следующее утро могут быть обледеневшие и повредиться

Изменения при переходе обратно к уборке зерна

При переходе обратно к уборке зерна, специальные части следует установить

обратно в оснащение для уборки зерна Следующие части можно оставить без демонтажа для возврата на уборку зерновых культур:

Шкивы вариатора барабана обмолота, гидроципиндры подъема жатки, донный щит вентилятора, защиту установленную на наклонной камере под передним валом, щетку вращающегося экрана воздухозаборника и раму для дополнительных противовесов (без противовесов).

ОБОРУДОВАНИЕ ДЛЯ УБОРКИ ПОДСОЛНЕЧНИКА
Обмолот подсолнечника не требует специального оборудования. К тому же жатка как таковая не приспособлена для уборки подсолнечника. Семечки легко осыпаются, и целые корзинки могут упасть на землю до ножа. Потери жатки, таким образом, будут очень велики.

Комбайн можно оборудовать специальной жаткой для подсолнечника. Это рекомендуется, если ежегодно приходится убирать сотни гектар.

Гораздо более выгодно переоборудовать нормальную зерновую жатку для уборки подсолнечника.

Перед ножом устанавливают удлиняющие желоба, которые направляют стебли на жатку и препятствуют опаданию семечек и корзинок на землю.

Пальцы мотовила оборудуются пластинами, с помощью которых соцветия, падающие на желоба, подаются внутрь.

На место хлебных делителей на концы жатки устанавливают высокие направляющие пластины, которые препятствуют наклону растений на жатку.

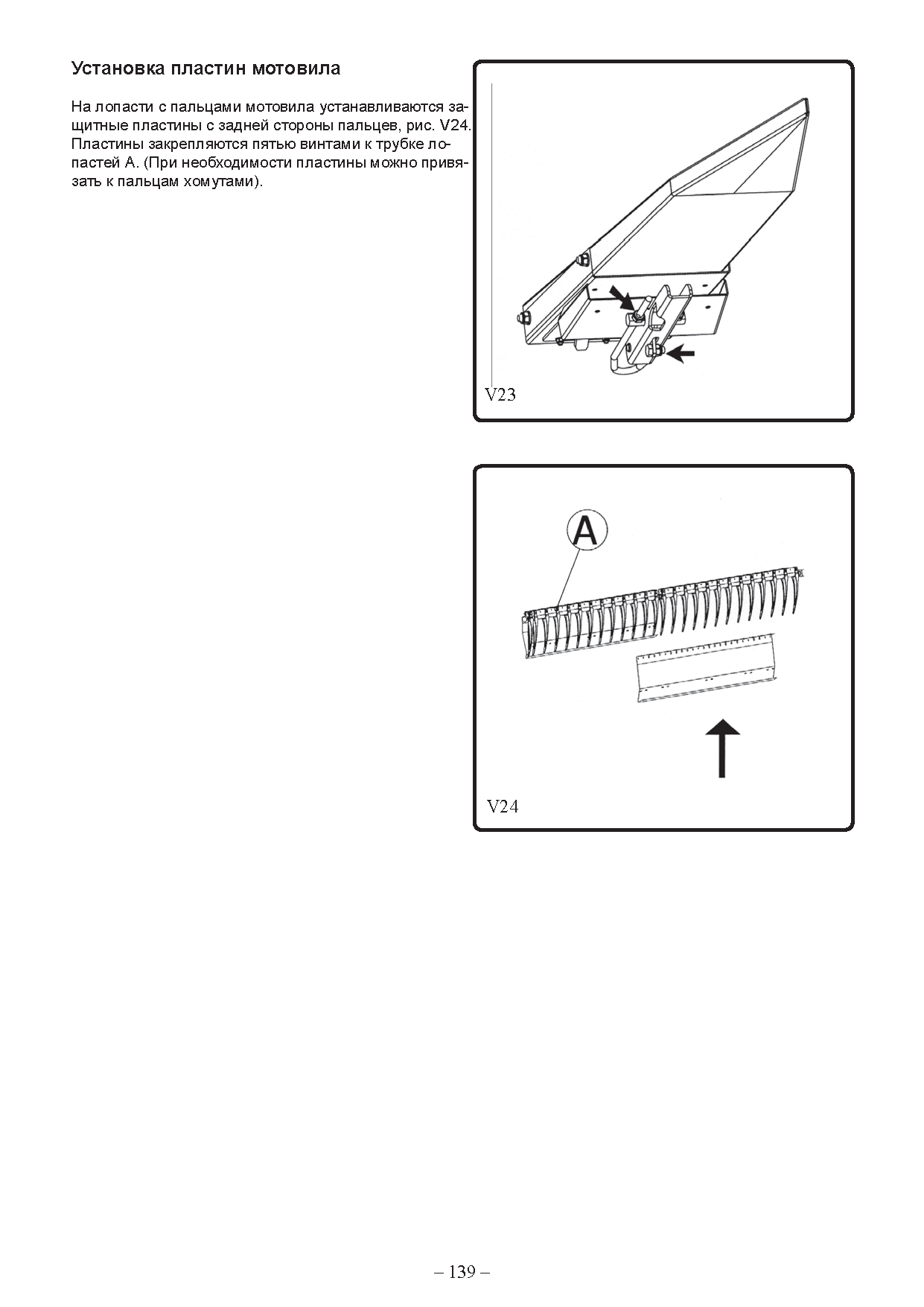

Установка оборудования на жатку для уборки подсолнечника
