Комбайн зерноуборочный Sampo Rosenlew Comia C4, C6, C8. Руководство по эксплуатации - часть 5

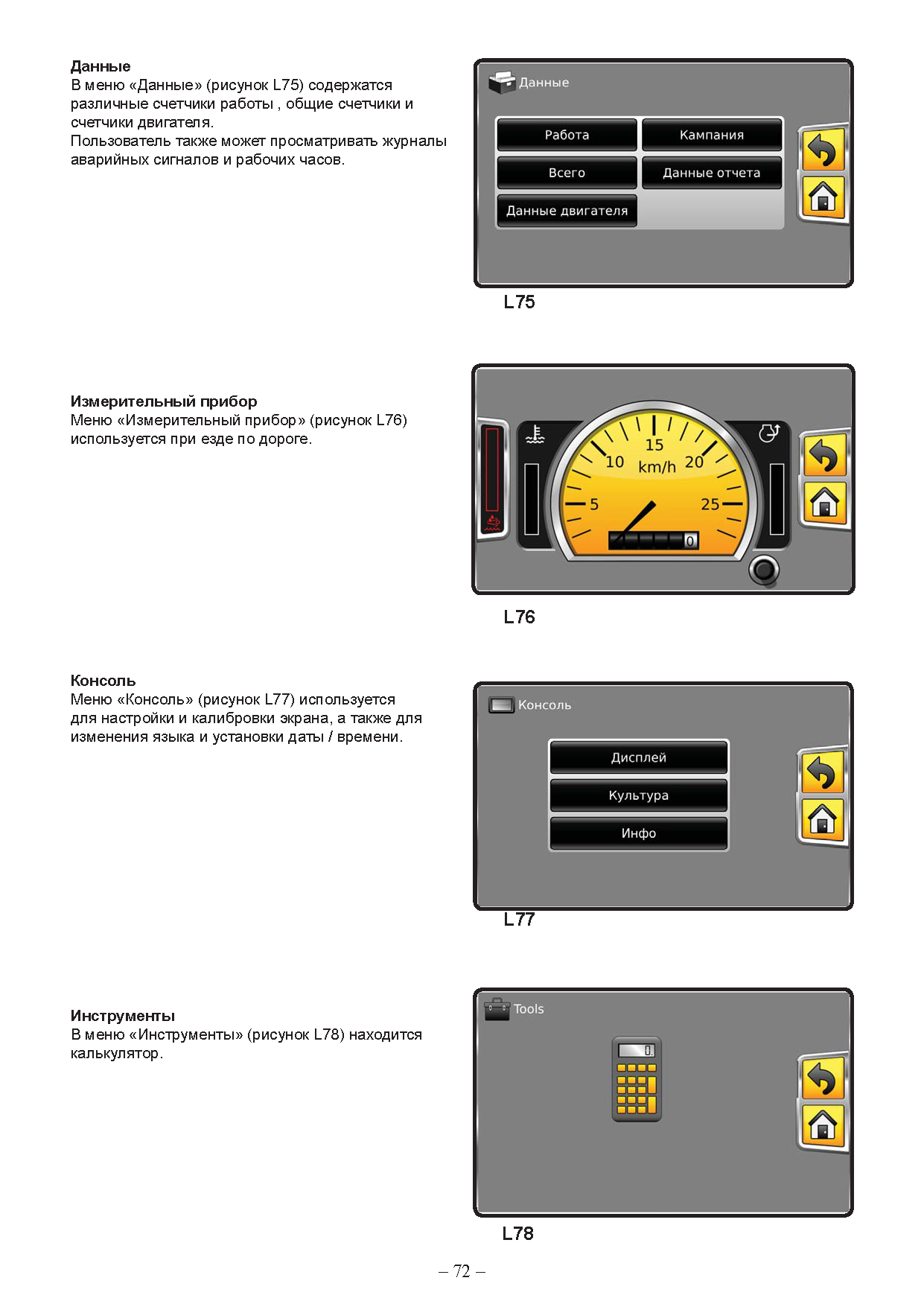

Работа / Регулировка

Устройство не имеет отдельного выключателя и оно включается вместе с включением зажигания. Запуск устройства занимает некоторое время.

Базовые установки произведены на заводе, но их можно регулировать в зависимости от конкретных условий.

Переключатель сорта культур датчиков потерь

Датчики потерь имеют 3-х позиционный переключатель с помощью которого производится базовая установка. На переключателе изображены символы в виде трех различных по величине колец: маленькое кольцо для семян трав и рапса, среднее - для зерновых, большое кольцо для гороха и бобовых. Переключатель изначально предустановлен изготовителем для зерновых культур

Датчик количества массы поступающей на домолот

Датчик количества массы имеет конструкцию аналогичную датчику потерь, Различие в том, что его мембрана толще, чтобы выдержать износ от потока мякины.

Датчик имеет 3-х позиционный переключатель, с помощью которого осуществляется Чувствительность показа потерь обмолота можно регулировать от 10 до 200, Заводская установка чувствительности для потерь решет очистки и соломотряса составляет 100. В соответствии с конкретными условиями чувствительность показа потерь можно регулировать.

базовая установка На переключателе изображены символы в виде трех различных по величине колец; маленькое кольцо для семян трав и рапса, среднее - для зерновых, большое кольцо для гороха и бобовых. Переключатель изначально предустановлен изготовителем для зерновых культур.

Чувствительность отображения потерь

Чувствительность отображения потерь обмолота можно регулировать от 0 до 199 0= низкая чувствительность, 199=высокая чувствительность Заводская установка чувствительности для потерь решет очистки и соломотряса составляет 100. В соответствии с конкретными условиями чувствительность показа потерь можно регулировать

Чувствительность отображения количества массы поступающей на домолот

Чувствительность можно регулировать в пределах от 0 до 199, 0=низкая чувствительность, 199=высокая чувствительность. Заводская установка составляет 30. В соответствии сконкретными условиями эксплуатации комбайна и собственным опытом чувствительность отображения массы поступающей на домолот можно регулировать

Контроль за оборотами валов

Для контроля за оборотами валов заданы границы сигнала. Их можно по желанию регулировать, Граница скорости вращения вентилятора и молотильного барабана зависят от настройки вариатора, Рекомендуемая граница сигнала. 8-20 % ниже нормальной скорости. Сигнал можно при желании отключить.

Автоматическая регулировка мотовила

В режиме автоматического регулирования скорости мотовила поддерживается выбранное процентное отношение к скорости движения (большее или меньшее) Область регулирования имеет свои ограничения Регулировка не происходит при поднятом положении жатки вверх, и когда жатка остановлена. В системе есть концевые выключатели, которые останавливают сервомотор регулировки в крайних точках области регулирования.

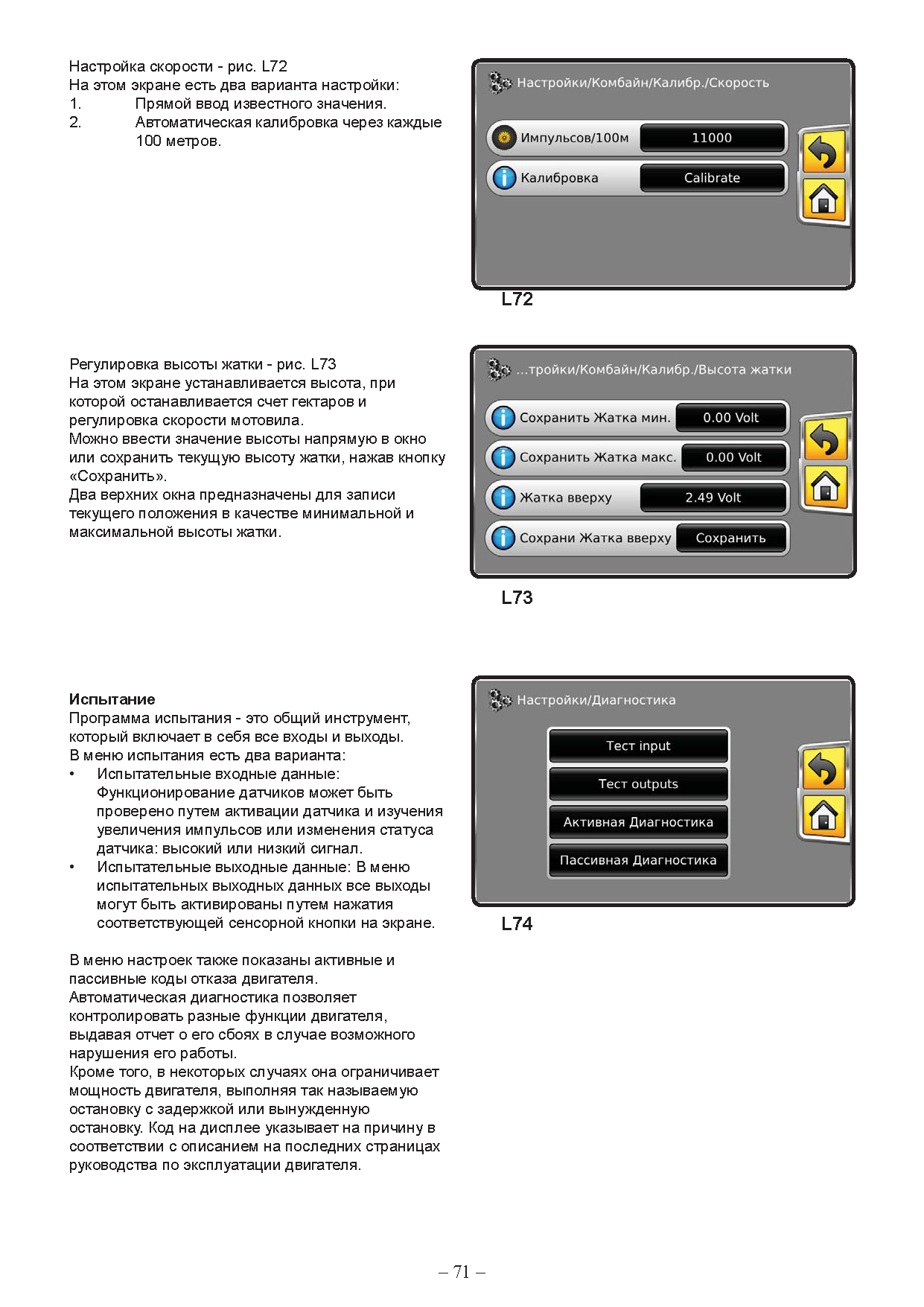

Регулировка значения высоты жатки для прерывания подсчета площади обмолота

На комбайнах, оснащенных автоматической системой регулировки высоты жатки АНС, в качестве датчика высоты выступает потенциометр. На этих машинах можно задать любую высоту прерывания непосредственно на мониторе. Для этого нужно нажать клавишу «Ввод» (ENTER) на требуемой высоте на экране настроек.

Подсчет площади, подсчет времени обмолота и регулировка мотовила прекращается, когда на экране появляется значок «Жатка поднята»

Обслуживание

Датчики потерь требуют регулярного ухода. Их поверхности следует содержать в чистоте. Во влажных условиях на их поверхности может накапливаться грязь. Удалять грязь следует пока она влажная. Не используйте острых предметов или инструментов, так как поверхность датчика представляет собой мембрану микрофона

Периодически имеет смысл проверять состояние импульсных датчиков и положение магнитов. Датчики количества отходов также могут загрязняться Очистку можно производить через люк обслуживания в корпусе колосового шнека.

Регулярно проверяйте работу датчиков, используя тестовую программу устройства.

Проверка состояния датчика потерь производиться легким постукиванием по мембране, что вызывает изменения показания счетчика, если датчик исправен.

Левый и правый датчики включены параллельно. Поэтому они подают импульсы на один и тот же счетчик! Проверка датчика скорости осуществляется путем движения комбайна вперед

Импульсные датчики проверяют, включая механизмы в работу. Правильное увеличение числа импульсов указывает на исправность датчиков.

При наличие сбоя или отказа в работе, проверьте исправность соединений

Если датчик остается в режиме “HP, это означает, что датчик открыт или провод оборван.

Если датчик остается в режиме "LO", это означает, что датчик закрыт или указывает на короткое замыкание проводов
В машинах, имеющих ременной привод мотовила, следует иметь в виду следующее:

- при регулировке натяжения ремней следует иметь в виду, что после регулировки механических ограничителей производится также установка электрических концевых выключателей таким образом, чточтобы они останавливали сервомотор регулировки немного ранее, чем ограничительная гайка останавливает шнек. Это предохраняет от поломки сервомотор регулировки при автоматическом регулировании,

ИНСТРУКЦИИ ПО УБОРКЕ
До пуска двигателя проверьте, что

внутри комбайна нет чужих предметов

уровень масла правильный (в двигателе, в коробке передач, в баке гидравлики) в радиаторе достаточно охлаждающей жидкости в баке есть топливо

выключатели молотильного механизма и выгрузки в свободном положении, Всегда предупреждайте звуковым сигналом всех, находящихся вблизи комбайна.

Начало движения

Гидростатическая трансмиссия

Выберите подходящую передачу при среднем положении рычага хода.

Медленно толкните рычаг хода вперед или назад, тогда комбайн будет двигаться в соответствующем направлении

Отрегулируйте скорость движения рычагом хода.

При температуре воздуха ниже 0°С двигатель должен поработать на холостых оборотах примерно 15 минут, чтобы маспоидравлики успело нагреться

Проверьте работу тормозов.

ВНИМАНИЕ! Третья передача предназначена только для движения по дороге с пустым зерновым бункером. Применение ее в поле запрещено.

Гидростатическая трансмиссия

При гидравлической системе переключение передач следует производить только после остановки комбайна на ровном месте.

Переключите передачу сначала на нейтральную, а затем на желаемую При необходимости «проедьте» немного с помощью гидравлики, если передача не включается. Таким образом вы поставите шестерни в нужное положение относительно друг друга.

При движении по дороге:
Педали тормоза должны быть сцеплены.

Тормозами надо пользоваться плавно, при резком торможении задние колеса могут оторваться от земли Нельзя двигаться по наклонной вниз на нейтральной передаче

При движении по дорогам общего пользования в соответствии с правилами дорожного движения щитки защиты жатки должны быть на месте, направление передних и задних фар отрегулировано, включен только ближний свет и зерновой бункер должен быть пустой.

При движении в поле:

Можно использовать тормоза управления для уменьшения радиуса разворота.

На мягком поле:

Для улучшения устойчивости комбайна можно снизить давление в передних колесах примерно на 20 кРа / 0,2 bar / от нормального давления.

Давление в задних колесах не изменяют.

При пониженном давлении колес зерновой бункер следует заполнять лишь наполовину.

При переходе к работе в нормальных условиях или движению по дороге, давление доводят до первоначального уровня

На крутых склонах:

Устойчивость комбайна улучшается при повышении давления колес примерно на 30 кРа /

0,3 bar / от нормального давления.

Угроза перевернуться уменьшается, если зерновой бункер будет загружен только до половины.

ИНСТРУКЦИЯ ПО УБОРКЕ
Качество обмолачиваемых хлебов

Удостоверьтесь до начала уборки в том, что подлежащие обмолоту хлеба достаточно спелые и сухие. Прорастание зерна обычных сортов растений ухудшается, если при уборке влажность превышает 25%. Кроме того, влажная растительность затрудняет обмолот и увеличивает нагрузку на систему обмолота. Влажная растительность легко застревает, в особенности на поверхности делителей и транспортере, и тогда комбайн приходится очищать чаще обычного.

Особенно в сухих условиях, при уровне влажности ниже 12% солома крошится очень легко. Это препятствует работе соломотряса и увеличивает чрезмерно нагрузку грохота.

Хороший результат обмолота при равномерной загрузке

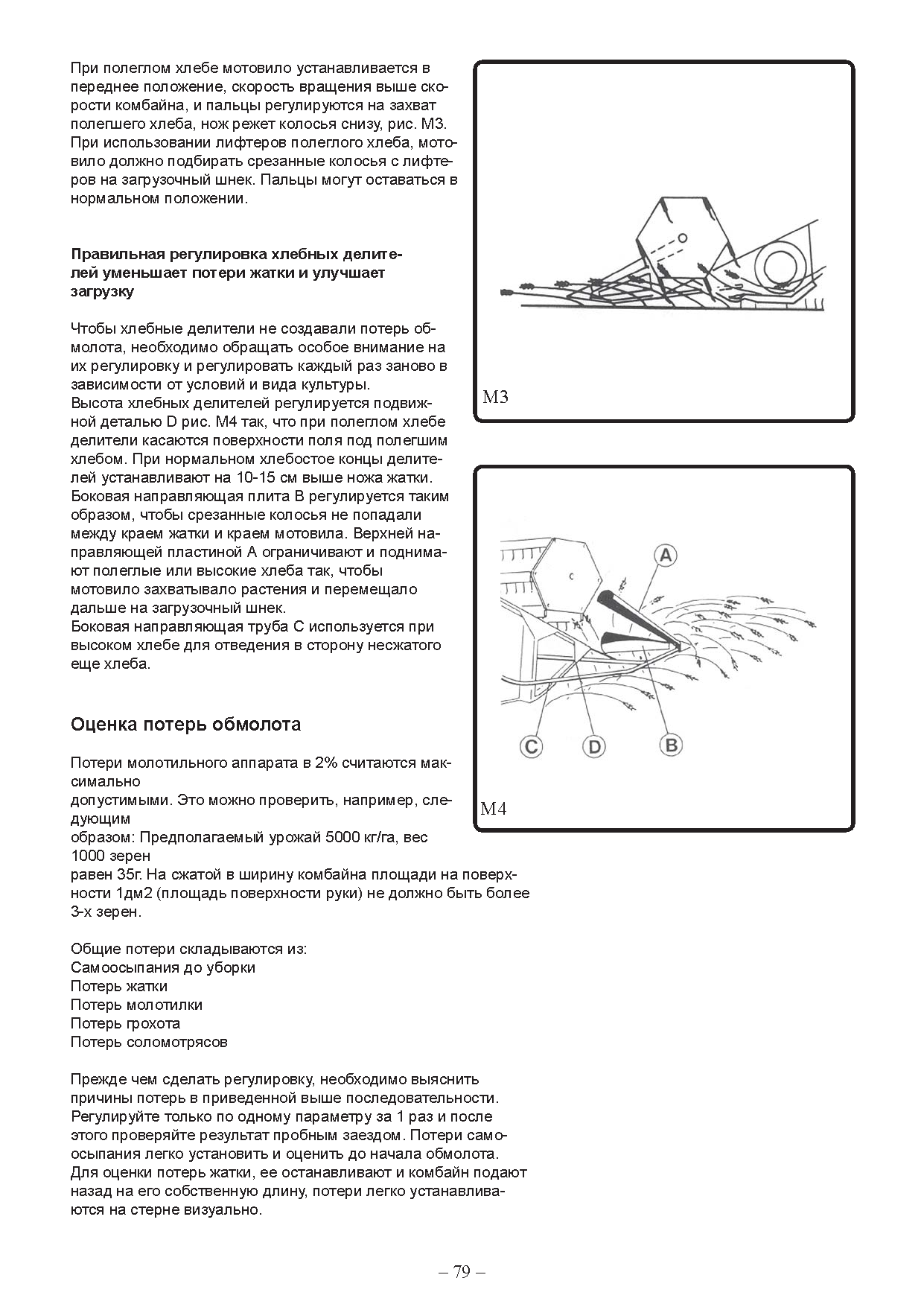

Причины потерь жатки

Обороты мотовила были слишком маленькие (большие) и расстояние слишком большое.

Засор на ноже явился причиной неубранной полосы в поле или полегания хлебов, Причиной являются поврежденные лапки ножа или пальцы.

Помните, что неравномерная загрузка на мотовило вызывает помехи в работе всего молотильного устройства и большие потери обмолота.

При обмолоте старайтесь обеспечить равномерную загрузку.

Потери молотилки

Устанавливаются осмотром обмолоченных колосьев. Следует осматривать длинные колосья на соломотрясе, поскольку измельчитель эффективно отделяет и необмолоченные зерна.

Старайтесь обмолачивать при соблюдении предосторожности, с большим зазором обмолота и достаточных оборотах молотильного барабана. Зерна и стебли остаются целыми и потери соломотряса уменьшаются Согласно этому правилу 100% обмолот не следует считать обязательной целью, Особенно при обмолоте семенного хлеба следует использовать нижние границы регулировки скорости молотильного барабана, поскольку большая скорость барабана больше влияет на всхожесть, чем маленький зазор обмолота.

Причины неудовлетворительного обмолота:

Слишком малая скорость вращения молотильного барабана Слишком большой зазор обмолота Неравномерность загрузки Неравномерное созревание хлебов Повреждение молотильного барабана или деки

Потери грохота

Устанавливаются снятием пробы поступающей массы, например, на лопату, Если с грохота пересыпается

слишком много

зерна, причиной может быть.

Поток воздуха вентилятора слишком большой / маленький/

Направление воздуха неправильное Решета забиты

Мякинное решето недостаточно открыто Слишком мелкое зерновое решето (перегружает края)

Слишком влажная растительность Много сорняков

При слишком большой скорости барабана на решето попадает много соломы.

Потери соломотрясов

Устанавливают снятием пробы с соломотрясов. Причины чрезмерных потерь

Неравномерность загрузки

Засор деки и/или поверхности решета

Завышенная скорость комбайна

Слишком малый зазор обмолота

Много сорняков

Влажная растительность

Качество поступающего в бункер зерна:

Много поврежденных или без оболочки зерен. Причиной может быть:

Завышенная скорость молотильного барабана Недостаточный зазор обмолота Засор деки

Неравномерное созревание хлебов

Причины нечистого зерна:

Недостаток воздуха с вентилятора Неверное направление обдува Слишком крупное зерновое решето Мякинное решето открыто излишне

Недостаточная скорость комбайна (недогрузка на молотильный аппарат)

Разреженный посев, наличие сорняков Малый зазор обмолота

Много перерывов в обмолоте (повороты и т.д.)

Помехи в работе комбайна

Растительность обвивается на молотильный барабан или он забивается:

Неравномерно созрел хлеб или он еще слишком влажный Завышена скорость комбайна Завышен зазор обмолота

Занижена скорость вращения молотильного барабана Бичи барабана повреждены или изношены Поврежден отбойный битер

Зерновой шнек забивается:

Мякинное решето излишне открыто Недостаточен поток воздуха вентилятора

Колосовой шнек забивается:

Слишком мелкое зерновое решето Засор зернового решета Недостаточен поток воздуха вентилятора Мякинное решето открыто излишне

ИНСТРУКЦИЯ ПО ОЧИСТКЕ ПРИ ПЕРЕХОДЕ С ОДНОЙ КУЛЬТУРЫ НА ДРУГУЮ

Отгоните комбайн на ровное открытое место. Поставьте передачу «на нейтраль» и включите стояночный тормоз Всегда вынимайте ключ из замка зажигания, если останавливаете двигатель, чтобы никто посторонний не смог завести двигатель. Непроизводите никаких работ по очистке при работающем двигателе! Наиболее рекомендуемый способ - очистка воздухом под давлением. Можно использовать и подходящую щетку,

Закрепите мотовило и жатку в верхнем положении.

Откройте камнеуловитель и очистите, используя как вспомогательное средство, к примеру, ключ для открывания кассет,

Откройте все люки очистки (кроме зернового бункера) Снимите и очистите решета.

Очистите пазы опоры решет по бокам грохота.

Закройте задний люк грохота

Снимите и очистите донные карманы соломотрясов.

Включите молотильный механизм на 2-3 мин, одновременно отрегулируйте обдув вентилятора на полную мощность и, работайте ручкой регулировки направления вперед- назад.

Поднимите и опустите жатку, не включая. Оставьте в нижнем положении.

Остановите молотилку. Проверьте очистку разгрузочной доски. При необходимости снимите и очистите кассеты Проверьте перешейки колосового и зернового шнеков и очистите от возможно оставшихся там зерен Потрясите цепь загрузочного транспортера, чтобы зерна выпали вниз. Очистите транспортер снаружи и внутри.

Очистите жатку

Снимите донные шнеки зернового бункера и часть разгрузочного шнека, находящегося в зерновом бункере. Очистите щеткой донные карманы, удалив зерно через открывающийся донный люк. Очистите разгрузочную трубу, вращая шнек вручную против часовой стрелки, при поднятой наполовину вверх трубе так, чтобы зерна из нижней части трубы вышли наружу.

После очистки установите на место снятые части и закройте люки
