Табл. 43.3. Способы определения количества листов документа

Переключатель

Описание

Автоматическое
определение

Переключатель, позволяющий автоматически подсчитать
фактическое количество листов текущего документа и занести
полученное число в соответствующую графу основной надписи.

Предопределенное

Переключатель, позволяющий задать произвольное число,
которое будет занесено в графу

Количество листов

основной

надписи каждого листа текущего документа.
Таким образом можно сформировать документ, являющийся
частью другого документа.

Глава 44.

Основная надпись чертежа

Основная надпись появляется и размещается на листах чертежа автоматически — поль!
зователю требуется лишь заполнить ее ячейки. В некоторые из них возможен полуавто!
матический ввод текста.

Так как основная надпись является частью оформления, изменение ее размеров или
структуры непосредственно в документе невозможно.

Чтобы задать для листа другую основную надпись, нужно присвоить ему оформление,
содержащее эту основную надпись.

Если листу необходимо задать нестандартную основную надпись, вам придется сначала
описать ее, включить в оформление, а затем присвоить это оформление документу.

44.1.

Заполнение основной надписи

Заполнение граф основной надписи ничем не отличается от ввода текста в ячейки обыч!
ной таблицы.

Существует три способа перехода в режим заполнения основной надписи:

▼

двойной щелчок левой кнопкой мыши по основной надписи,

▼

вызов команды

Заполнить основную надпись

из ее контекстного меню,

▼

вызов команды

Вставка — Основная надпись

В режиме заполнения основной надписи ее внешний вид изменяется — границы ячеек
отображаются с учетом заданных отступов текста.

Введите или отредактируйте текст в графах основной надписи.

Система предоставляет возможность полуавтоматического заполнения граф основной
надписи. После двойного щелчка мышью в любой графе штампа на экране появляется
меню, из которого можно выбрать нужную строку, или календарь, из которого можно
выбрать дату, или окно выбора текстового шаблона. Кроме того, возможен выбор кода
и наименования документа из специального диалога.

Перечисленные возможности подробно рассмотрены в следующих разделах.

В графу

Масштаб

можно вставить ссылку на масштаб любого из имеющихся в чертеже

видов (о создании ссылок см. раздел 70.3.1 на с. 246). Тогда при изменении масштаба
этого вида новое значение будет передаваться в графу

Масштаб.

Графы, текст в которых является стандартным (

Разработал

Проверил

и др.), недоступны

для ввода и редактирования.

Систему можно настроить так, чтобы в основной надписи автоматически формирова!
лась ссылка на первый созданный пользователем вид. Для этого включите опцию

Со

здавать ссылку на масштаб вида в основной надписи

в диалоге настройки нового

вида (см. рис. 50.9 на с. 93).

Часть VI.

Создание чертежей

Заполнив все графы основной надписи, нажмите кнопку

Создать объект

или нажмите

комбинацию клавиш

<Ctrl>

<Enter>

для сохранения сделанных изменений и выхода из

режима работы с основной надписью.

Сведения, введенные в ячейки типа

Общий для документа

, автоматически передаются

в другие ячейки этого же типа (в том числе на других листах). Типы ячеек задаются при
настройке основных надписей, входящих в оформления листов. Например, в оформле!
ниях, поставляемых вместе с системой, основные надписи настроены так, что обозначе!
ние изделия, введенное на одном из листов, передается в

Графы 26

и ячейки

Обозначе

ние

основных надписей на всех остальных листах.

Различающуюся информацию необходимо ввести на каждом листе.

Графы

Количество листов

Номер листа

заполняются автоматически и недоступны для

редактирования. При необходимости вы можете задать предопределенное количество
листов, а также отключить автоопределение номера листа (см. раздел 43.5 на с. 29).

44.1.1.

Пользовательское меню

Пользовательское меню появляется при двойном щелчке на любой графе, в которую
нужно вводить фамилию. Оно включает команды

Разработчики

Технологи

Нор

моконтроль

, каждая из которых содержит подменю — список фамилий (рис. 44.1).

Выбранная в этом списке фамилия автоматически размещается в графе основной над!
писи. Если фамилия длинная, произойдет автоподбор ширины букв, и текст будет зани!
мать только отведенное ему место.

Структура меню, показанного на рис. 44.1, и содержание его строк хранятся в специаль!
ном файле пользовательского меню

Grарhic.рmn

. Этот файл поставляется вместе с сис!

темой и при ее установке размещается в подкаталоге

\Sys

главного каталога КОМПАС!

3D. Вы можете модифицировать этот файл, внеся в него какие!либо строки или разделы
меню или добавив в существующие разделы фамилии сотрудников вашего предпри!
ятия. После этого при вызове пользовательского меню в его строках будут отражены
внесенные вами изменения.

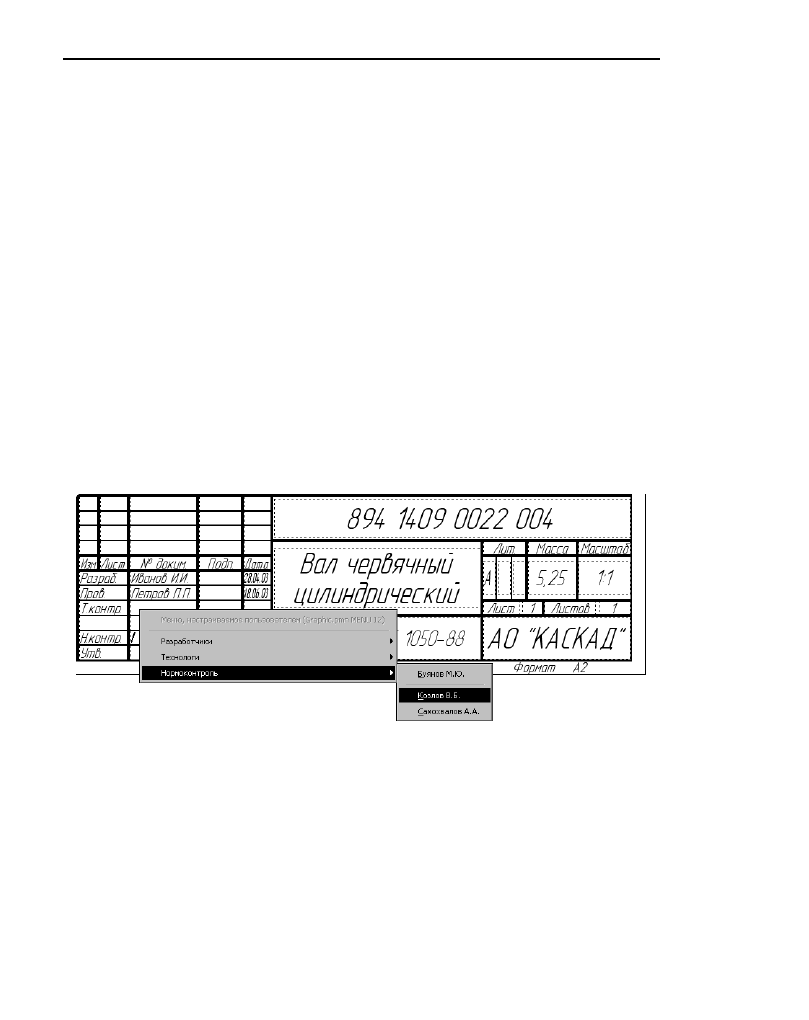

Рис. 44.1. Пример выбора фамилии сотрудника отдела нормоконтроля при заполнении штампа

Глава 44. Основная надпись чертежа

По двойному щелчку мыши в графах

Масштаб

Литеры

появляются соответствующие

пользовательские меню. Состав этих меню также хранится в файле

Grарhic.рmn

и может

быть изменен пользователем.

44.1.2. Дата

По двойному щелчку в любой графе, в которую нужно вводить дату, на экране появля!
ется диалог

Ввод даты

(рис. 44.2). По умолчанию в нем активна текущая дата. Вы мо!

жете выбрать другую дату, воспользовавшись списками годов, месяцев и чисел. После
нажатия клавиши

<Enter>

указанная дата будет автоматически размещена в соответству!

ющей графе штампа. Формат даты подчиняется настройкам Windows для краткого фор!
мата вывода даты.

44.1.3. Текстовые шаблоны

По двойному щелчку мыши в остальных графах основной надписи на экране появляется
окно Библиотекаря текстовых шаблонов

. Выберите из него нужный шаблон и нажмите

кнопку

Вставить в документ

. Текст будет автоматически размещен в соответствующей

графе штампа. Подробно о работе с текстовыми шаблонами рассказано в
разделе 68.10.6 на с. 218.

Если текст, который необходимо ввести в графу надписи, отсутствует среди текстовых
шаблонов, его нужно набрать вручную. Если есть вероятность, что такой текст придется
вводить еще несколько раз, включите режим, позволяющий автоматически сохранить
введенный в графу основной надписи текст в файле текстовых шаблонов. Для этого вы!
полните следующие действия.

1. Вызовите команду

Сервис — Параметры... — Система — Текстовый редактор —

Текстовые шаблоны

2. В правой части появившегося диалога включите опцию

Сохранять введенный текст в

файле

При необходимости укажите файл текстовых шаблонов для сохранения вводимых текс!
тов (по умолчанию система предлагает файл

Grарhic.tdр

3. Нажмите кнопку

, после чего настройка вступит в силу.

Рис. 44.2. Выбор даты при заполнении штампа

1. Если на вашем рабочем месте установлен Справочник Материалы и сортаменты либо Библиотека

материалов и сортаментов, то по двойному щелчку в графе, содержащей сведения о материале де!
тали, будет запускаться Справочник или Библиотека соответственно.

Часть VI.

Создание чертежей

44.1.4. Коды и наименования

Номенклатура конструкторских документов установлена ГОСТ 2.102–68. Согласно этому
стандарту каждому типу документа соответствуют определенные код и наименование.
При заполнении основных надписей КОМПАС!документов ввод этих кодов и наименова!
ний может быть автоматизирован.

Для вставки кода и наименования служит команда

Вставить код и наименование...

Она доступна в меню

Вставка

и в контекстном меню в режиме заполнения основной

надписи документа.

После вызова команды

Вставить код и наименование...

на экране появляется диалог

Коды и наименования

(рис.44.3).

В этом диалоге перечислены коды и наименования документов, сгруппированные в со!
ответствии с требованиями ГОСТ 2.102–68.

Слева от названия раздела в диалоге кодов и наименований находится значок «+». Что!
бы раскрыть раздел, следует щелкнуть по этому значку. Он сменится на «!». В перечне
появятся документы раздела.

Выберите нужный код и нажмите кнопку

ОК

. Можно также дважды щелкнуть в ячейке

Код

. Диалог закроется. Выбранный код будет вставлен в графу

Обозначение

, а соответс!

твующее ему наименование — в графу

Наименование

. Порядок вставки зависит от со!

держимого этих граф и определяется следующими правилами.

▼

Если графы пусты, в них вставляются код и наименование документа.

▼

Если в графах содержится произвольный текст, то код документа и его наименование
вставляются после этого текста.

▼

Если последние знаки в графе

Обозначение

составляют один из стандартных кодов, то

эти знаки удаляются. Вместо них вставляется выбранный код.

▼

Если последние знаки в графе

Наименование

составляют одно из стандартных наимено!

ваний документов, то эти знаки удаляются. Вместо них вставляется выбранное наимено!
вание документа.

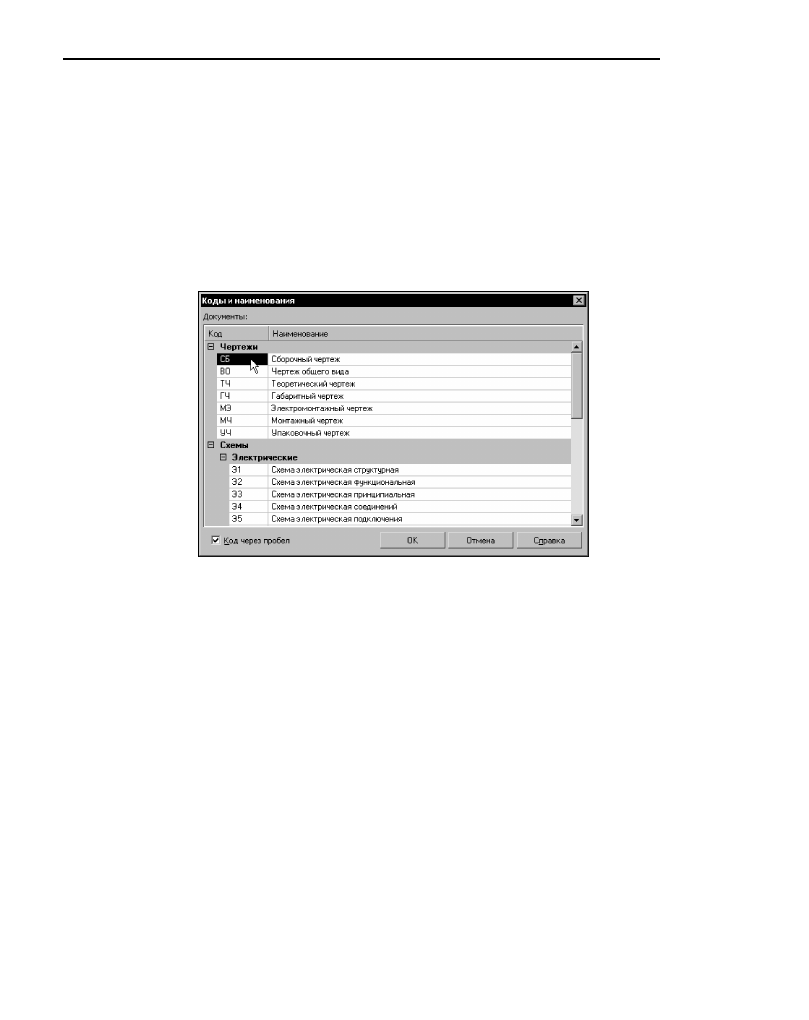

Рис. 44.3. Диалог

Коды и наименования

Глава 44. Основная надпись чертежа

▼

После текста, составляющего стандартный код или наименование, в графе может нахо!
диться любое количество знаков «точка» или «пробел». При вставке выбранных кода и
наименования эти знаки удаляются.

44.2. Удаление содержимого основной надписи

Подобная операция может потребоваться, например, если готовый чертеж был взят как
заготовка для разработки нового документа.

Существует два способа удаления содержимого основной надписи чертежа:

▼

вызов команды

Редактор —Удалить — Содержимое основной надписи

▼

вызов команды

Удалить содержимое

из контекстного меню основной надписи.

Автоматическая вставка кода и наименования производится в ячейки типа

Наименова

ние изделия

Обозначение документа

Содержимое диалога

Коды и наименования

определяется файлом кодов и наимено!

ваний —

graphic.kds

. По умолчанию он находится в подпапке \

Sys

главной папки систе!

мы. Формат файла — текстовый, поэтому при необходимости файл

graphic.kds

может

быть открыт и отредактирован в любом текстовом редакторе.

Будьте особенно внимательны при удалении всего содержимого основной надписи, так
как эту операцию невозможно отменить.

Глава 45.

Общие сведения о видах

С точки зрения проектировщика вид — это изображение обращенной к наблюдателю ви!
димой части поверхности предмета.

Вид как часть КОМПАС!чертежа — это «контейнер» для объектов, а также сами объекты,
находящиеся в этом «контейнере».

Объекты, содержащиеся в одном виде КОМПАС!3D, могут формировать как одно изоб!
ражение (вид, разрез, сечение или выносной элемент), так и сразу несколько. В принци!
пе, чертеж может состоять из одного!единственного вида, который будет содержать все
необходимые изображения.

Однако при работе в КОМПАС!3D настоятельно рекомендуется разбивать всю графичес!
кую информацию в чертеже на виды, размещая каждое изображение в отдельном виде.
Такой подход дает следующие преимущества.

▼

Получение изображения в различных масштабах без ручного пересчета размеров — он
производится автоматически (см. раздел 45.1).

▼

Удобство компоновки изображений на листе чертежа: каждый вид можно масштабиро!
вать, перемещать и поворачивать целиком, как один объект (см. раздел 46.8 на с. 51).

▼

Возможность формирования ассоциативной связи между обозначениями стрелок
взгляда, линий разреза/сечения, выносных элементов и обозначениями соответствую!
щих изображений. Благодаря этой связи такие данные, как буква, номер листа и т.п. ав!
томатически передаются между обозначениями.

Эти возможности заметно ускоряют создание сборочных чертежей, чертежей крупных
объектов, насыщенных чертежей.

Кроме того, в любой момент работы над чертежом вы можете разрешить/запретить ре!
дактирование любых видов (делая их активными или фоновыми), а также включить/от!
ключить отображение видов (делая их видимыми или погашенными). Подробнее о воз!
можных состояниях вида — см. раздел 45.2 на с. 37. Выбор нужного свойства для
конкретного вида производится при настройке состояния видов (см. раздел 46.2 на
с. 46).

В любом, кроме системного, виде чертежа можно создать один или несколько разрывов
изображения (см. раздел 51.9 на с. 100).

45.1.

Получение изображений в различных масштабах

Создавая чертеж в КОМПАС!3D, пользователь может задавать натуральные размеры
геометрических объектов (отрезков, дуг и т.п.), формирующих контуры изделий, а для
масштабирования изображения изделия использовать виды.

Например, для размещения чертежа конструкции с общей длиной 1500 мм на листе фор!
мата А1 требуется начертить ее в масштабе 1:2,5. При традиционном черчении для полу!
чения такого уменьшенного изображения пришлось бы вручную делить параметры каж!
дого геометрического элемента на 2,5, а при простановке размеров — также вручную
вписывать действительные значения в размерные надписи.

Глава 45. Общие сведения о видах

В КОМПАС!3D можно сразу (т.е. до начала формирования изображения) создать в чер!
теже вид с масштабом 1:2,5 и чертить в нем, вводя натуральные геометрические разме!
ры. Масштабирование изображения (уменьшение в 2,5 раза) будет производиться сис!
темой автоматически. При простановке размеров их действительные значения также
будут определяться автоматически.

Если впоследствии окажется, что масштаб необходимо изменить, изображение не нужно
будет вычерчивать заново, пересчитывая размеры. Потребуется лишь изменение масш!
таба вида, в котором это изображение расположено.

При создании нового чертежа в нем автоматически формируется системный вид с мас!
штабом 1:1.

Параметры системного вида изменить невозможно. Поэтому, если в чертеже требуется
создать изображение в масштабе, отличном от 1, необходимо сначала создать новый
вид с нужным масштабом.

Если вы используете один и тот же масштаб для большинства чертежей, то создание со!
ответствующего вида в каждом чертеже нерационально. В этом случае можно сделать
так, чтобы в каждом новом чертеже сразу создавался вид с требуемым масштабом. Для
этого вызовите команду

Сервис — Параметры... — Новые документы — Графичес

кий документ — Параметры листа — Вид

В правой части появившегося диалога (см. рис. 50.9 на с. 93) включите опцию

Созда

вать новый вид

и задайте масштаб вида. При этом возможен как ввод произвольных

чисел в поля, так и выбор стандартного значения из меню, вызываемого кнопкой, рас!
положенной между полями ввода масштаба.

Масштаб, заданный при настройке, будет автоматически передаваться в соответствую!
щую графу основной надписи новых чертежей.

45.2.

Состояния видов

Состояние вида определяется значениями следующих свойств:

▼

активность

▼

видимость

Свойство

активность

управляет доступностью объектов вида для редактирования и име!

ет два значения:

активный

фоновый

Объекты активного вида доступны для выполнения операций редактирования и удале!
ния. Все содержимое активного вида изображается на экране одним цветом, установлен!
ным для данного вида при его настройке.

Фоновый вид доступен только для выполнения операций привязки (см. Том I, раздел 8.2
на с. 84) к точкам или объектам. Такой вид нельзя перемещать, а его объекты недоступ!
ны для редактирования. Содержимое всех фоновых видов изображается на экране оди!
наковым стилем, который можно настраивать (см. раздел 46.7 на с. 49).

Свойство

видимость

управляет отображением вида на экране и также имеет два значе!

ния:

видимый

погашенный

Вне зависимости от состояния опции

Создавать новый вид

при создании нового чер!

тежа в нем автоматически формируется системный вид.

Часть VI.

Создание чертежей

Если вид видимый, то он отображается на экране. При этом активные виды показывают!
ся выбранными для них цветами, а фоновые — установленным стилем.

Если вид погашен, то он не отображается на экране вне зависимости от того, активный
он или фоновый. Таким образом, погашенный вид полностью недоступен для любых
операций.

Среди всех видов один — и только один — имеет статус

текущий

Именно в текущий вид (на его текущий слой) записываются вновь создаваемые объекты.

Текущим можно сделать любой вид. При этом он автоматически становится видимым и
активным. Пока вид является текущим, эти значения изменить нельзя (т.е. текущий вид
невозможно ни погасить, ни сделать фоновым). Объекты текущего вида отрисовывают!
ся на экране реальными стилями линий, точек и штриховок, которые назначены в диа!
логах настройки системы.

После того, как статус

текущий

присваивается другому виду, состояние вида, который

был текущим ранее, восстанавливается. Например, в какой!то момент работы над черте!
жом Вид 1 был текущим. Вид 2 в это время был фоновым и видимым. Затем Вид 2 сде!
лали текущим, в результате чего он стал активным. После завершения редактирования
Вида 2 текущим вновь был сделан Вид 1. Вид 2 при этом снова стал фоновым.

Управление состоянием видов рассмотрено в разделе 46.2 на с. 46.

45.3.

Создание простого вида

Чтобы создать в чертеже простой (пользовательский) вид, вызовите команду

Вставка —

Вид

Форма курсора изменится — он превратится в изображение координатных осей.

Настройте параметры нового вида (см. раздел 45.4) и задайте его точку привязки.

45.4. Настройка параметров видов

Настройка параметров вида производится с помощью элементов на вкладке

Настройка

Панели свойств. Эти элементы представлены в таблице 45.1.

В зависимости от настройки системы (см. раздел 79.6 на с. 312) погашенные виды могут
выводиться или не выводиться на бумагу.

Табл. 45.1. Элементы управления параметрами вида чертежа

Элемент

Описание

Номер

Поле, содержащее порядковый номер вида. По умолчанию виду
присваивается первый свободный номер. Вы можете ввести в
данное поле любое число, отличное от номеров уже имеющихся
видов.

Глава 45. Общие сведения о видах

45.5.

Обозначение вида

Обозначение — текстовый объект, входящий в состав вида.

Обозначение вида используется для автоматического формирования и обновления над!
писи, обозначающей:

▼

разрез,

▼

сечение,

▼

выносной элемент,

▼

вид по стрелке.

Обозначение вида состоит из элементов (буквенное обозначение, знак «развернуто»,
масштаб, и др.), любой из которых пользователь может по своему усмотрению включить
в обозначение вида или исключить из него. Для этого служат элементы управления
вкладки

Обозначение вида

, появляющейся на Панели свойств во время создания или

редактирования вида (см. раздел 45.5.3).

Каждый элемент обозначения вида ассоциативно связан с объектом оформления или
параметром самого вида (см. разделы 45.5.1, 45.5.2).

Имя

Поле, содержащее имя вида — его название, отображающееся в
Дереве построения (см. раздел 50.1 на с. 83) и в поле

Текущий

вид

на панели

Текущее состояние

. Вы можете ввести в данное

поле любой набор символов.

Цвет

Список, позволяющий выбрать цвет вида в активном состоянии (о
состояниях видов — см. раздел 45.2 на с. 37).

Масштаб

Список, позволяющий выбрать масштаб вида. Вы можете также
ввести числа, определяющие масштаб, с клавиатуры.

Точка вида

Группа переключателей, позволяющая выбрать положение
базовой точки вида.

Точка привязки

Поля координат точки привязки вида (точки, с которой должна
совпадать базовая точка этого вида) в абсолютной системе
координат (начало абсолютной системы координат чертежа
совпадает с левым нижним углом его габаритной рамки).

Угол

Поле угла поворота вида вокруг его базовой точки.
Чтобы повернуть вид вокруг другой точки, воспользуйтесь
командой

Поворот

(см. Том I, раздел 34.1 на с. 342).

* Поле отсутствует на Панели свойств при создании Стандартных ассоциа!

тивных видов (см. раздел 51.1 на с. 95).

Табл. 45.1. Элементы управления параметрами вида чертежа

Элемент

Описание

Часть VI.

Создание чертежей

Наличие в чертеже обозначений линий разреза/сечения, выносных элементов и стрелок
взгляда предполагает наличие в нем соответствующих изображений. Поэтому, чтобы ус!
корить работу, по окончании создания любого из перечисленных обозначений автомати!
чески запускается команда создания вида. Обозначение этого вида ассоциативно связа!
но с только что созданным обозначением линии разреза/сечения, выносного элемента
или стрелки взгляда. Пользователю остается настроить, если нужно, другие параметры
вида (в том числе его обозначение) и указать его положение в чертеже. После этого мож!
но приступать к вычерчиванию изображения в виде.

Обозначение вида можно редактировать:

▼

как часть вида — при создании или редактировании самого вида, см. раздел 45.5.3 (для
неассоциативных видов) и 50.3.4 на с. 91 (для ассоциативных видов),

▼

как текстовый объект (см. раздел 45.5.4).

45.5.1. Объект оформления, связанный с видом

Объект оформления, связанный с видом

— обозначение выносного элемента, линии

разреза/сечения или стрелки взгляда, которое является источником элемента «буквен!
ное обозначение» в обозначении вида.

Связь между видом и объектом оформления может формироваться двумя способами.

▼

Автоматически.

Вид, который автоматически создается после выполнения команды про!

становки объекта оформления (

Линия разреза

Выносной элемент

Стрелка взгля

да

), связывается с объектом, созданным этой командой. Ассоциативные виды

Разрез/

сечение

Выносной элемент

Вид по стрелке

связываются с указанными для их пос!

троения объектами оформления.

▼

Вручную.

В обозначении вида вручную создается ссылка на нужный объект оформления.

Ссылку можно создать с помощью кнопки

Ссылка

на вкладке

Обозначение вида

Па!

нели свойств во время создания (редактирования) вида или во время редактирования
обозначения вида как текстового объекта. Этот способ доступен только для неассоциа!
тивных видов.

Благодаря наличию связи обозначения объектов оформления и обозначения видов всег!
да соответствуют друг другу.

45.5.2. Ассоциативная связь между обозначением вида

и обозначением объекта оформления

Обозначение вида состоит из следующих элементов:

▼

буквенное обозначение,

▼

знак «развернуто»,

▼

масштаб вида,

▼

знак «повернуто»,

▼

угол поворота,

▼

номер листа,

▼

обозначение зоны.

1. Об ассоциативных видах рассказано в части VII.

Глава 45. Общие сведения о видах

Обозначение объекта оформления состоит из следующих элементов:

▼

буква,

▼

номер листа,

▼

номер зоны.

Все элементы обозначений, кроме буквы в составе обозначения объекта оформления

являются ссылками. Для обозначения вида источниками ссылки являются объект офор!
мления, связанный с видом, и параметры самого вида. Для обозначения объекта офор!
мления источником ссылки является вид, с которым связано это обозначение. Ссылки
формируют ассоциативные связи между обозначением вида и обозначением связанного
с ним объекта оформления. Благодаря этим связям обозначения вида и объекта офор!
мления всегда соответствуют друг другу. Пользователь может в любой момент включить
в обозначение или исключить из него любой элемент, а следовательно, включить или от!
ключить любую связь.

Все возможные связи и их направление схематично показаны стрелками на рис. 45.1.
Стрелки направлены от источника к ссылке.

Рассмотрим пример использования связей между обозначением вида и обозначением
объекта оформления.

Допустим, в чертеже создан вид, изображающий выносной элемент. Обозначение вы!
носного элемента:

Б (1А)

, обозначение вида:

Б (2:1) (2В)

Впоследствии в чертеж были внесены следующие изменения:

▼

добавлены еще несколько изображений, в результате чего обозначение выносного эле!
мента сменилось на

▼

изменен масштаб вида, содержащего выносной элемент: принят масштаб 2,5:1,

1. Буква в обозначении объекта оформления определяется системой автоматически в результате ав!

тосортировки или вводится пользователем вручную.

Рис. 45.1. Схема связей между обозначением вида

и обозначением объекта оформления, связанного с этим видом

буквенное

обозначение

АА

развертка

угол

поворота

обозна

чение

па

ра

метры

масштаб

вид

объект оформления, связанный с видом

знак

«развернуто»

масштаб

2:1

знак

«повернуто»

угол

поворота

30°

лист

(1)

зона

(2A)

буква

зона

обозна

чение

лист

Часть VI.

Создание чертежей

▼

вид перенесен в зону

2А

После этих изменений обозначение выносного элемента автоматически принимает вид

Г (2А)

, а обозначение вида, содержащего выносной элемент —

Г (2,5:1) (2В)

45.5.3. Редактирование обозначения вида как части вида

Настройка обозначения вида производится с помощью элементов управления вкладки

Обозначение вида

Панели свойств (рис. 45.2).

Описание этих элементов представлено в таблице 45.2.

Рис. 45.2. Вкладка

Обозначение вида

Табл. 45.2. Элементы управления обозначением вида

Элемент

Описание

Окно просмотра
обозначения вида

Справочное поле, содержащее текущее обозначение вида.

Вставить ссылку

Кнопка, позволяющая создать или изменить в обозначении вида
ссылку на объект оформления — стрелку взгляда, линию разреза/
сечения или выносной элемент. После нажатия кнопки на экране
появится диалог создания ссылки (см. рис. 70.2 на с. 246).
Выберите нужный тип источника, задайте остальные параметры
ссылки и нажмите кнопку

ОК

. После того, как ссылка будет

создана, между обозначением вида и объектом оформления,
выбранным в качестве источника ссылки, сформируется связь.
Текст ссылки появится в

Окне просмотра обозначения вида

на

Панели свойств. Станут доступны опции

Буквенное

обозначение

Лист

Зона

Буквенное
обозначение

Выключение этой опции разрывает связь вида с объектом
оформления, поэтому последующее включение опции становится
невозможным. Чтобы сформировать связь заново, следует нажать
кнопку

Вставить ссылку

Развернуто

Если опция отключена, то значок «развернуто» не включается в
обозначение вида, а если включена, то включается.

Масштаб

Опция, управляющая включением в обозначение вида его текущего
масштаба.

Повернуто

Если опция отключена, то значок «повернуто» не включается в
обозначение вида, а если включена, то включается.

Глава 45. Общие сведения о видах

45.5.4. Редактирование обозначения вида как текстового объекта

Поскольку обозначение вида является текстовым объектом, для редактирования обозна!
чения вида можно использовать приемы, характерные для этих объектов.

Чтобы изменить положение обозначения вида, выделите его, а затем переместите и/или
поверните с помощью мыши. Можно также воспользоваться командой

Редактировать

размещение

. Она доступна, если в обозначении вида есть обычный (не являющийся

ссылкой) текст.

Обратите внимание на то, что при повороте вида угол поворота обозначения вида изме!
няется так, чтобы оно оставалось параллельно оси Х абсолютной системы координат.

Чтобы изменить содержимое и/или оформление обозначения, дважды щелкните по не!
му мышью. Запустится процесс редактирования текста. На Панели свойств появятся
вкладки с элементами управления для настройки обозначения вида:

▼

вкладка

Обозначение вида

позволяет изменить состав обозначения; описание эле!

ментов управления вкладки — см. табл. 45.2 (единственное отличие — при редактиро!
вании обозначения вида как текстового объекта на вкладке отсутствует окно просмотра),

▼

вкладка

Формат

позволяет изменить форматирование текста обозначения, например,

выбрать шрифт, настроить параметры абзаца и т.п.,

▼

вкладка

Вставка

позволяет вставить в обозначение различные объекты, например, тек!

стовые шаблоны, спецзнаки, символы, и т.п.

В режиме редактирования можно также выполнить следующие действия:

▼

ввести произвольный текст в любое место обозначения,

▼

изменить параметры ссылок, входящих в состав обозначения, с помощью команды

Ре

дактировать ссылку

из контекстного меню (рис. 45.3),

Угол

Опция, управляющая включением в обозначение вида значения
угла поворота. Опция

Угол

доступна, если включена опция

Повернуто

Лист

Опция, управляющая включением в обозначение вида ссылки на
номер листа чертежа, где располагается связанный с видом объект
оформления.
Опция

Лист

доступна, если включена опция

Буквенное

обозначение

Зона

Опция, управляющая включением в обозначение вида ссылки на
обозначение зоны чертежа, где располагается связанный с видом
объект оформления. Если опция включена, то обозначение зоны —
при условии, что в чертеже включено разбиение на зоны —
добавляется в обозначение. Если опция отключена, то обозначение
зоны не добавляется в обозначение вида.
Опция

Зона

доступна, если включена опция

Буквенное

обозначение

Табл. 45.2. Элементы управления обозначением вида

Элемент

Описание

Часть VI.

Создание чертежей

▼

превратить ссылки в обычный текст с помощью команды

Разрушить ссылку

из кон!

текстного меню (рис. 45.3).

Вы можете копировать и переносить обозначения видов через буфер. После вставки
обозначения вида из буфера оно преобразуется в текст на чертеже, т.е. перестает быть
свойством определенного вида. При этом, если обозначение вставляется в тот же доку!
мент, откуда было скопировано, то ссылки, имеющиеся в обозначении, сохраняют связи
со своими источниками. Если же обозначение вида вставляется в другой документ, то
связи ссылок с источниками разрываются — ссылки отображаются красным цветом.

Рис. 45.3. Редактирование и разрушение ссылок в обозначении вида

Изменение ссылок на объект оформления в обозначении ассоциативного вида невоз!
можно. Это означало бы разрыв связи между видом и объектом оформления и сделало
бы невозможным существование ассоциативного вида.

Глава 46.

Общие приемы работы с видами

Чтобы использование видов была максимально удобным, КОМПАС!3D предоставляет
пользователю разнообразные приемы работы с видами. Практически для каждого при!
ема предусмотрено несколько способов выполнения.

В частности, одним из них является вызов команд из контекстных меню видов в Дереве
построения чертежа. Включение отображения Дерева построения и управление им под!
робно описаны в разделе 50.1 на с. 83.

Удобные возможности управления состоянием видов чертежа предоставляет

Менед

жер документа

. Для отображения его на экране выполните одно из следующих дейс!

твий:

▼

вызовите команду

Сервис —

Менеджер документа

▼

нажмите кнопку

Состояния видов

на панели

Текущее состояние

▼

нажмите кнопку

Состояния слоев

на панели

Текущее состояние

▼

вызовите команду

Вставка

—

Слой...

Подробно интерфейс

Менеджера документа

и работа с ним описаны в разделе 47.2

на с. 54. В настоящей главе рассматриваются лишь предоставляемые

Менеджером

документа

возможности работы с видами.

46.1.

Переключение между видами

Вы можете сделать нужный вид текущим, а также настроить состояние других видов с
помощью

Менеджера документа

(см. раздел 46.2).

Однако существуют более быстрые способы смены текущего вида.

▼

Выберите или введите с клавиатуры номер или название (это зависит от настройки,
см. раздел 46.7 на с. 49) нужного вида в поле

Текущий вид

на панели

Текущее состо

яние

(рис. 46.1), и он станет текущим. Вид, выделенный в списке, подсвечивается в окне

документа. Значки перед номером или названием вида показывают его текущее состоя!
ние и цвет.

▼

Выделите нужный вид в Дереве построения чертежа и вызовите из контекстного меню
команду

Текущий

▼

Если нужный вид включен, т.е. является активным и видимым, дважды щелкните мы!
шью на каком!либо объекте этого вида. Запустится процесс редактирования объекта, а
вид, в котором объект находится, станет текущим.

Вид, который был текущим ранее, вернется в свое прежнее состояние.

Рис. 46.1. Выбор текущего вида

Аскон КОМПАС-3D. Руководство по библиотекам - часть 54
