Аскон Вертикаль-Технология (V1). Руководство пользователя - часть 32

Глава

 10.

Методы



работы



в



основных



приложениях



к



ВЕРТИКАЛЬ

-

Технология





115







Рис

. 10.22.

Просмотр



параметров



и



результатов



расчета



При



необходимости



пользователь



может



провести



повторный



расчет



по



любой



карте

:

1.

Установите



курсор



на



карту

,

по



которой



требуется



провести



повторный



расчет

.

2.

Щелчком



правой



кнопки



мыши



откройте



контекстное



меню



и



выберите



пункт



Изменить



параметры

.

При



этом



запускается



приложение

  «

Трудовое



нормирование



по



укрупненным



нормам

»,

которое



автоматически



загружает



для



расчета



карту

,

выбранную



на



вкладке



Трудовое



нормирование

 (

см

.

рис

. 10.17

в



подразделе

 10.5.3)

Удаление



карты



из



вкладки



Трудовое



нормирование



производится



с



помощью



команды



Удалить



контекстного



меню

.



Операцию



удаления



карты



из



вкладки



Трудовое



нормирование



нельзя



отменить

.

При



необходимости



восстановления



удаленной



карты



следует



провести



по



ней



новый



расчет

.






116

Глава

 11.

Формирование



технологической



документации



Мастер



формирования



комплекта



технологических



карт

  (

исполняемый



файл



kart_xls.exe

)

предназначен



для



копирования



данных



из



техпроцесса



ВЕРТИКАЛЬ

-

Технология



в



электронные



формы



технологических



карт

  (

файлы



формата

  Microsoft

EXCEL).

Формы



карт



и



распределение



информации



по



картам



соответствуют



ГОСТ

.

Создаваемые



файлы



полностью



готовы



к



печати



для



получения

  «

бумажного

»

комплекта



технологических



карт

.

Данные

,

скопированные



Мастером

,

при



необходимо

-

сти



могут



быть



отредактированы



средствами

 Microsoft EXCEL.



Для



правильной



работы



Мастера



формирования



технологических



карт



на



ПК



должно



быть



установлено



приложение

 Microsoft  EXCEL (MS EXCEL2000

или



более



поздняя



версия

).

11.1.

Запуск



приложения



Мастер



формирования



технологических



карт



Запуск



Мастера



формирования



технологических



карт



может



осуществляться



тремя



способами

:

●



с



помощью



инструментальной



панели



окна



ВЕРТИКАЛЬ

-

Технология

:

нажатием



кнопки



Формирователь



карт

;



кнопка



Формирователь



карт



●



с



помощью



кнопки



Формирователь



карт



на



панели



Программы

;



кнопка



Формирователь



карт



●



с



помощью



основного



меню



ВЕРТИКАЛЬ

-

Технология

:

командой



Программы

 —

Формирователь



карт

.

11.2.

Выбор



и



настройка



карт



Первое



окно



Мастера



формирования



комплекта



технологических



карт

  (

окно



Выбор



и



настройка



карт

)

представлено



на



рис

.  11.1.

В



центральной



части



окна



расположен



список



карт

,

которые



могут



быть



сформированы



для



техпроцесса

.

Выбор



технологической



карты



для



формирования



осуществляется



установкой



маркера



напротив



карты



в



списке

  (

рис

.  11.1).

Нажатие



кнопки



Документа



в



группе



Параметры



вызывает



окно



настроек



текущей



карты

 (

рис

. 11.2).

Параметры



настройки



зависят



от



типа



выбранной



карты



и



распределены



по



вкладкам

.

Рядом



с



каждым



параметром



приведен



комментарий



по



его



настройке

.

Глава

 11.

Формирование



технологической



документации





117

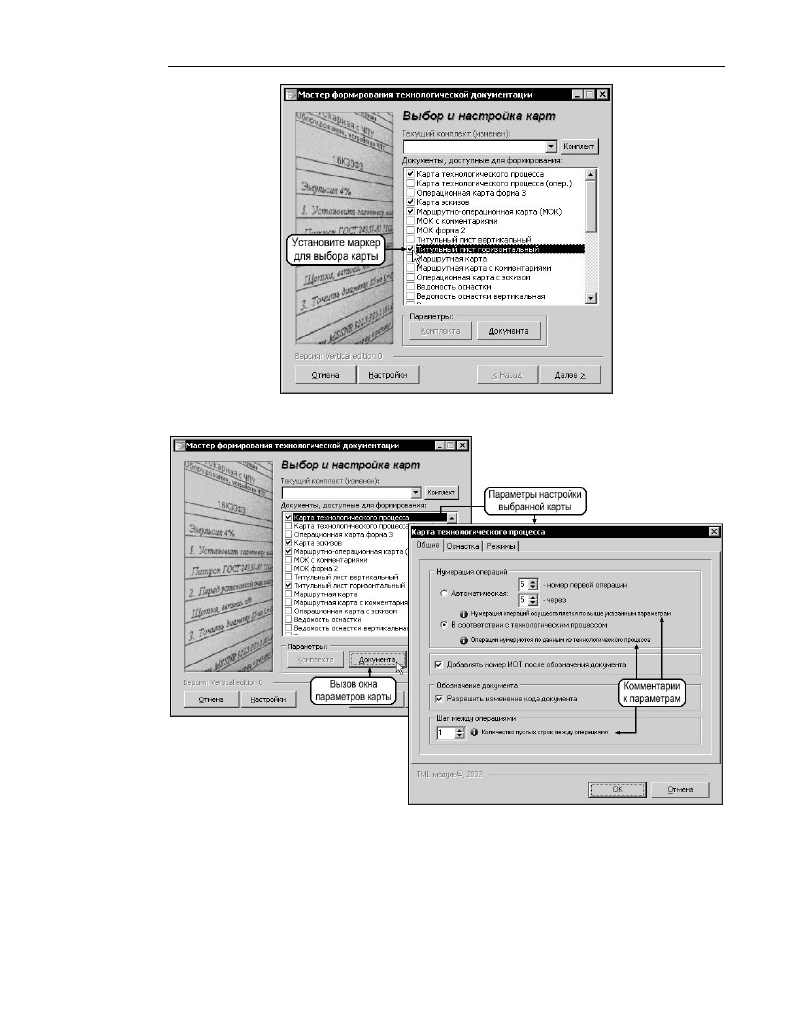

Рис

. 11.1.

Мастер



формирования



технологических



карт

.

Окно



Выбор



и



настройка



карт





Рис

. 11.2.

Доступ



к



настройкам



параметров



карты



В



списке



карт

,

доступных



для



формирования

,

работает



контекстное



меню

,

вызываемое



правой



кнопкой



мыши

.

С



помощью



контекстного



меню



можно



выполнить



следующие



действия

:

Часть

 II.

Руководство



технолога





118



Пункт



Описание



Формировать



карту



Запуск



процесса



формирования



карты

,

указанной



курсором



в



списке



карт

.

Если



перед



этим



были



отмечены



маркером



другие



карты

,

то



их



выбор



игнорируется

.

Использовать



перенос



Автоматический



перенос



слов



в



карте



на



следующую



строку

,

если



текст



не



умещается



на



одной



строке

.

Если



эта



опция



от

-

ключена

,

то



текст



будет



сокращен

 (

обрезан

)

до



величины



од

-

ной



строки

.

Выделить



все



Установка



маркеров



напротив



всех



карт

,

доступных



для



формирования

.

Снять



выделение



Снятие



маркеров



напротив



карт

.

Настройки



Вызов



окна



настройки



для



технологической



карты

,

указанной



курсором

 (

рис

. 11.2).

О



модуле

…

Краткая



информация



об



используемом



модуле



формирования



карты

.

Увеличить



шрифт



Увеличение



шрифта



в



окне



списка



карт

,

доступных



для



формирования

.

Если



выбранные



карты



образуют



единый



комплект

 (

например

,

со



сквозной



нуме

-

рацией



и



другими



общими



параметрами

),

то



перед



запуском



процесса



формирования



требуется



настроить



параметры



комплекта

.

11.3.

Комплекты



карт



Совокупность



выбранных



технологических



карт



образуют



комплект

.

Состав



комп

-

лекта



определяется



пользователем



в



соответствии



с



требованиями



производства

.

В



комплект



может



входить



произвольное



количество



карт



из



списка



доступных



документов

.

11.3.1.

Формирование



и



настройка



комплекта



Формирование



комплекта



начинается



с



расстановки



маркеров



напротив



карт

,

образующих



комплект

.

Настройка



сформированного



комплекта



технологических



карт



становится



доступ

-

на



после



ввода



наименования



комплекта



в



окно



Текущий



комплект

.

Наименование



комплекта



может



вводиться



с



клавиатуры

 (

например

, «

Комплект

 1»

на



рис

. 11.3)

или



выбираться



из



раскрывающегося



списка

  (

кнопка



▼



справа



от



окна



Текущий



комплект

).

Для



вызова



окна



параметров



комплекта



нажмите



кнопку



Комплекта



в



группе



Параметры

 (

рис

. 11.3).

Глава

 11.

Формирование



технологической



документации





119







Рис

. 11.3.

Доступ



к



настройкам



комплекта



карт



Инструментальная



панель



окна



содержит



набор



кнопок

,

предназначенных



для



выполнения



следующих



команд

:

Кнопка



Функция





Вырезать



Перемещение



выбранного



документа



из



списка



в



буфер



обмена

.

При



перемещении



документ



удаляется



из



исходной



позиции



списка

.

Кнопка



доступна

,

когда



буфер



обмена



пуст

.



Вставить



Вставка



документа

,

находящегося



в



буфере



обмена

,

на



выбранную



позицию



в



списке

.

Для



выбора



места



вставки



выделите



запись



в



списке

,

ниже



которой



предполагается



вставить



документ



из



буфера



обмена

.

Кнопка



доступна

,

когда



в



буфер



обмена



помещен



доку

-

мент

.

После



вставки



документ



удаляется



из



буфера



обмена

.



Переместить



вниз



Перемещение



выделенного



документа



в



списке



на



одну



позицию



вниз

.

При



перемещении



выделенная



запись



и



запись

,

следующая



ниже



по



списку

,

меняются



местами

.

Часть

 II.

Руководство



технолога





120





Переместить



вверх



Перемещение



выделенного



документа



в



списке



на



одну



позицию



вверх

.

При



перемещении



выделенная



запись



и



запись

,

расположенная



выше



по



списку

,

меняются



местами

.



Выделить



карты



без



подборки



Выделение



в



комплекте



списка



карт

,

для



которых



нельзя



выполнить



операционную



нумерацию

.



Выделить



карты



с



подборкой



Выделение



в



комплекте



списка



карт

,

для



которых



можно



выполнить



операционную



нумерацию

.

Например

,

листы



карт



эскизов



могут



быть



подобраны



в



комплекте



к



соответствующим



операционным



картам

.



Быстрая



помощь



Вызов



вложенного



справочного



окна



по



настройке



комплекта

.



Закрыть



окно



Возврат



в



главное



окно



Мастера



с



сохранением



настроек



текущего



комплекта

.

Проводить



настройку



комплекта



нужно



в



том



случае

,

если



при



его



формировании



требуется



сквозная



нумерация



карт

,

составляющих



комплект

.

Для



автоматической



нумерации



карт



комплекта



установите



маркер



напротив



опции



Использовать



сквозную



нумерацию



комплекта

.

Для



обеспечения



сквозной



нумерации



вложенных



карт

  (

карт



с



подборкой

)

выполните



следующие



действия

1

:

1.

Нажмите



кнопку



Выделить



карты



с



подборкой

.

Каждая



карта



с



подборкой

,

помещенная



в



комплект

,

помечена



в



дереве



карт



пиктограммой



синего



цвета



(

слева



от



своего



названия

).

2.

Нажмите



кнопку



Вырезать



для



перемещения



карт



в



буфер



обмена

.

3.

Щелкните



мышью



на



элементе



дерева

  «

Операционная



нумерация

»

и



нажмите



кнопку



Вставить

.

4.

Установите



маркер



напротив



опции



Использовать



операционную



нумерацию



комплекта

.

Включение



опции



Использовать



автоматический



перенос



в



шаблонах



требу

-

ется

,

например

,

когда



длинное



название



операции



может



быть



размещено



на



не

-

скольких



строках

.

В



противном



случае



название



операции



будет



обрезано



и



помещено



в



одну



строку



карты

.



1



В



противном



случае



карты



с



подборкой



будут



пронумерованы



целой



группой



в



соответствии



с



последовательностью



размещения



группы



в



комплекте

.

Глава

 11.

Формирование



технологической



документации





121





11.3.2.

Операции



над



комплектами



Для



доступа



к



меню



управления



комплектом



нажмите



кнопку



Комплект

  (

рис

.

11.4).

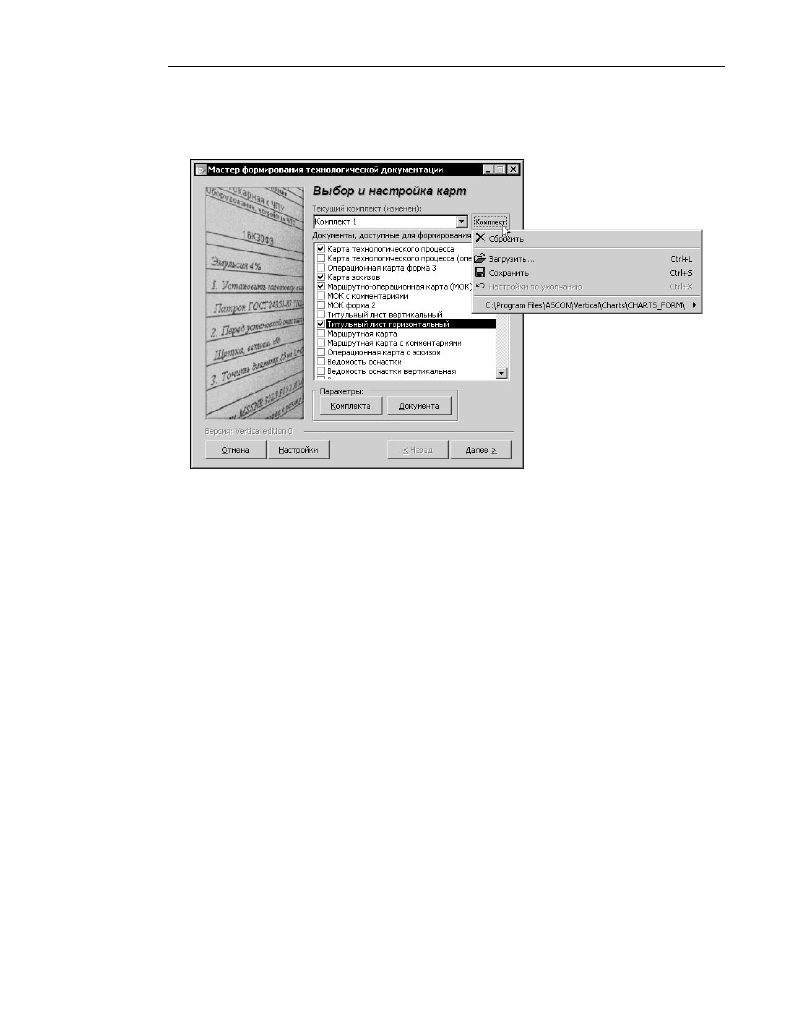

Рис

. 11.4.

Меню



управления



комплектом



Если



установленные



настройки



комплекта

  (

список



карт

,

их



настройки



и



последовательность



размещения

)

используются



в



работе



регулярно

,

то



рекоменду

-

ется



сохранить



текущие



настройки



комплекта

.

Для



этого



выберите



пункт



Сохранить

.

Мастер



автоматически



создаст



подкаталог



с



именем

,

записанным



в



поле



Текущий



комплект

,

и



поместит



в



него



файлы



настроек



карт

.

Например

,

при



сохранении



комп

-

лекта

 «

Комплект

 1»

размещение



файлов



настройки



карт



будет



следующим

 (

относи

-

тельно



корневого



каталога



ВЕРТИКАЛЬ

-

Технология

):

Charts\CHARTS_FORM\

Комплект

 1

Имя



сохраненного



комплекта



автоматически



помещается



в



раскрывающийся



спи

-

сок



окна



Текущий



комплект

.

Для



вызова



сохраненных



настроек



при



последующих



обращениях



к



Мастеру



достаточно



нажать



кнопку



▼



справа



от



окна



Текущий



комплект



и



выбрать



нужный



комплект

.

Если



имя



существующего



комплекта



введено



в



окно



Текущий



комплект



с



клавиа

-

туры

  (

без



использования



раскрывающегося



списка

),

то



для



загрузки



настроек



выберите



пункт



Загрузить



в



меню



управления



комплектом

.

Выбор



пункта



Сбросить



в



меню



управления



комплектом



приведет



к



удалению



имени



комплекта



из



окна



Текущий



комплект

.

Такая



операция



позволяет



оперативно



сформировать



группы



карт

,

внесенные



в



комплект

,

без



настроек



комплекта

 (

сквозной



нумерации

,

вложенных



карт



и



т

.

п

.).

Часть

 II.

Руководство



технолога





122



11.4.

Настройка



приложения



Кроме



настроек



параметров



карт



и



комплектов



пользователь



может



изменять



настройки



Мастера



формирования



карт

.

При



нажатии



кнопки



Настройки



откроется



окно



настроек



Мастера



с



вкладками



Общие

,

Интерфейс



и



Модули

  (

рис

.  11.5).

В



работе



технолога



обычно



используются



две



первые



вкладки



с



опциями



настроек

.

Рядом



с



каждым



параметром



приведен



комментарий



по



его



настройке

.

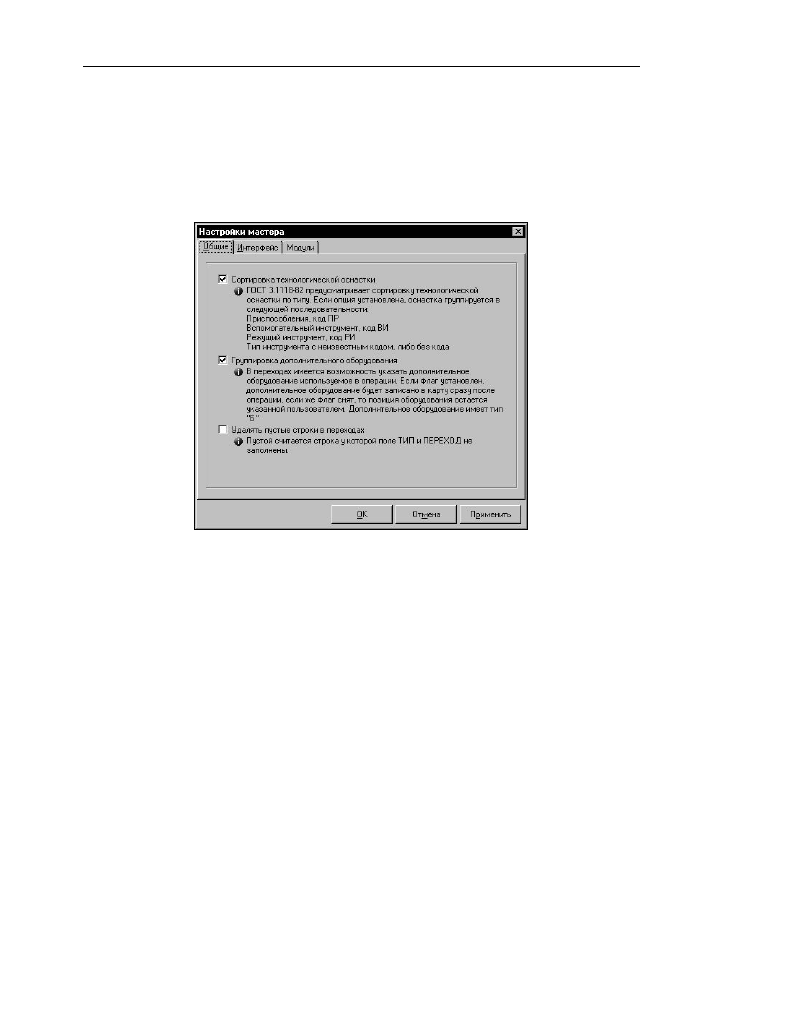

Рис

. 11.5.

Настройка



параметров



Мастера



формирования



карт



11.5.

Обобщенный



алгоритм



формирования



технологических



карт



В



общем



случае



процесс



формирования



комплекта



карт



состоит



из



следующих



операций

:

1.

Запустите



Мастер



формирования



технологических



карт

.

2.

Сформируйте



список



карт

,

входящих



в



комплект

 (

см

.

рис

. 11.1

в



разделе

 11.2).

3.

Настройте



параметры



каждой



карты

 (

см

.

рис

. 11.2

в



разделе

 11.2).

4.

Укажите



имя



комплекта



в



окне



Текущий



комплект

.

5.

Нажмите



кнопку



Комплекта

  (

в



группе



Параметры

)

и



настройте



параметры



комплекта

.

6.

Нажмите



кнопку



Далее

≥

.

Откроется



второе



окно



Мастера



Формирование



документов

.

В



верхнюю



часть



окна



приложение



выведет



значения



всех



параметров

,

указанных



для



формирования



комплекта

.

Проверьте



заданные



параметры

;

при



необходимости



нажмите



кнопку



≤

Назад



и



измените



настройки

.

Глава

 11.

Формирование



технологической



документации





123





7.

Для



запуска



процесса



формирования



карт



нажмите



кнопку



Готово

.

Мастер



проведет



соединение



с

 Microsoft EXCEL

и



сформирует



заданный



комплект



карт

.

Все



карты



комплекта



помещаются



в



один



файл



package.xls



и



распределяются



по



листам

  (

Worksheets

)

файла



в



соответствии



с



типом



карты

  (

рис

.  11.6).

Переключение



между



сформированными



картами



осуществляется



щелчком



мыши



на



вкладках



листов

.

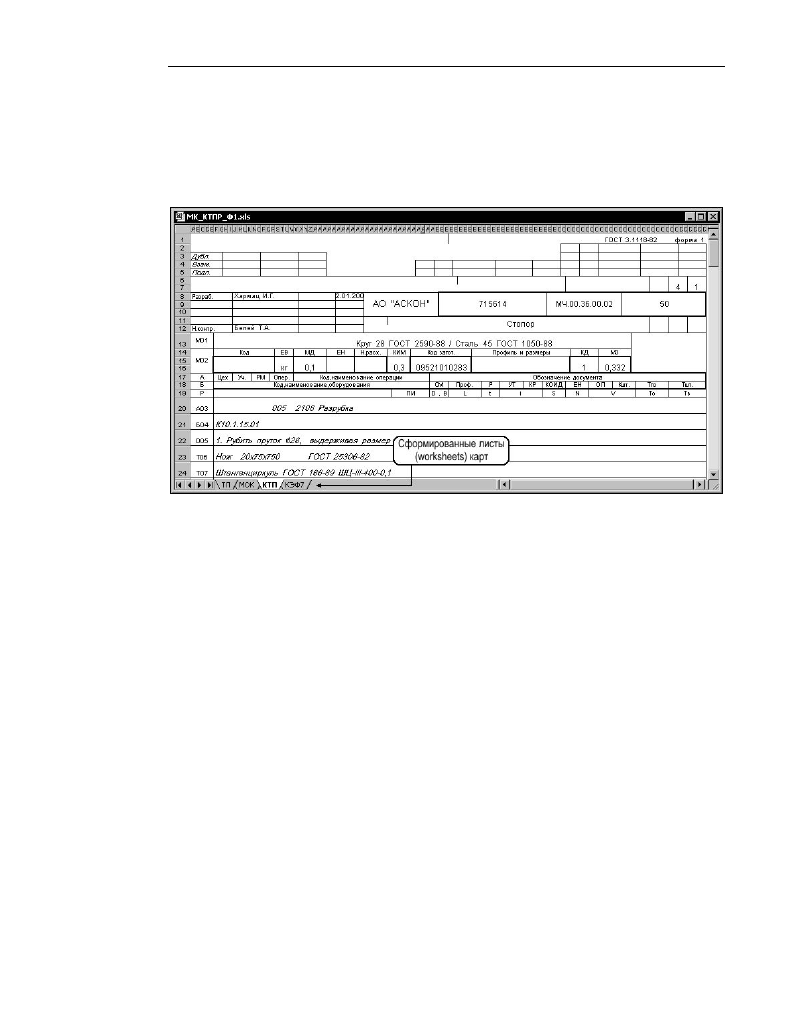

Рис

. 11.6.

Сформированный



комплект



карт



в

 Microsoft EXCEL

Сформированный



комплект



карт



помещается



в



подкаталог

:

Charts\CHARTS_FORM\TP



Следует



отметить

,

что



операции



по



настройке



карт



и



комплектов



наиболее



часто



выполняются



на



первых



сеансах



работы



с



Мастером

.

При



наличии



сохраненных



комплектов



и



настроенных



карт



работа



с



Мастером



сводится



к



выполнению



четырех



операций

:

1.

Запустите



Мастер



формирования



технологических



карт

.

2.

В



раскрывающемся



списке



окна



Текущий



комплект



выберите



нужный



комплект



карт

.

3.

Нажмите



кнопку



Далее

>

.

4.

Нажмите



кнопку



Готово



для



запуска



процесса



формирования



карт

.



124

Глава

 12.

Методы



работы



технолога



с



составом



изделий



ЛОЦМАН

:PLM

Работа



технолога



с



составом



изделий



ЛОЦМАН

:PLM

проводится



в



специальном



модуле



обратной



интеграции



ЛОЦМАН

-

Технолог

.

Модуль



предназначен



для



выполнения



следующих



основных



функций

:

●



просмотр



объектов

,

зарегистрированных



в



БД



ЛОЦМАН

:PLM;

●



создание



объектов



маршрутов



в



дереве



объектов



ЛОЦМАН

:PLM;

●



создание



объектов



технологических



процессов



в



дереве



объектов



ЛОЦМАН

:PLM;

●



загрузка



ТП

,

выбранного



в



дереве



объектов



ЛОЦМАН

:PLM,

в



ВЕРТИКАЛЬ

-

Технология



для



просмотра



или



редактирования

;

●



сохранение



ТП



в



архиве



ЛОЦМАН

:PLM.

12.1.

Запуск



модуля



ЛОЦМАН

-

Технолог



Запуск



модуля



ЛОЦМАН

-

Технолог



из



ВЕРТИКАЛЬ

-

Технология



осуществляется



двумя



способами

:

●



нажатием



кнопки



ЛОЦМАН

-

Технолог



на



инструментальной



панели



ВЕРТИКАЛЬ

-

Технология

;



кнопка



ЛОЦМАН

-

Технолог



●



командой



PDM-

системы

 —

ЛОЦМАН

-

Технолог

.

12.2.

Интерфейс



модуля



ЛОЦМАН

-

Технолог



Вид



диалогового



окна



ЛОЦМАН

-

Технолог



показан



на



рис

. 12.1.

Диалоговое



окно



включает

:

●



заголовок



окна

;

●



инструментальную



панель

;

●



рабочее



поле



модуля

.

Инструментальная



панель



содержит



набор



кнопок

,

а



также



меню



выбора



фильтра



для



отображения



дерева



объектов



ЛОЦМАН

:PLM.

Настройка



фильтров



осуществляется



администратором



ВЕРТИКАЛЬ

-

Справочники

.

Глава

 12.

Методы



работы



технолога



с



составом



изделий



ЛОЦМАН

:PLM



125

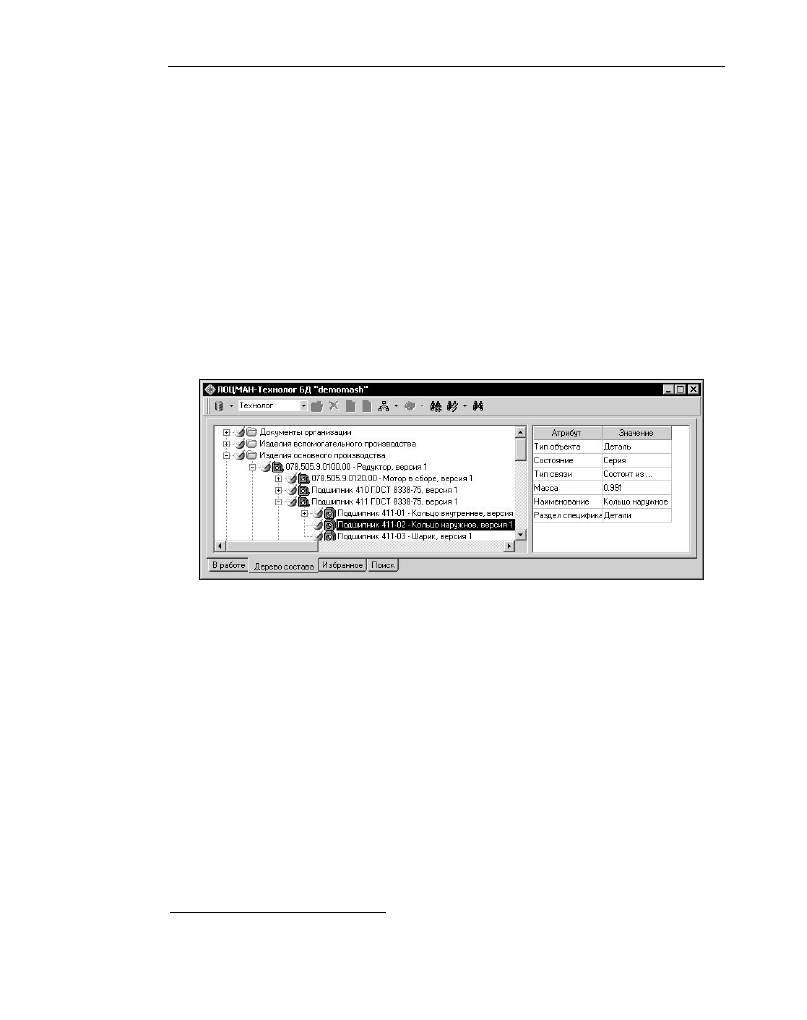

Рис

. 12.1.

Диалоговое



окно



модуля



ЛОЦМАН

-

Технолог



Кнопки



инструментальной



панели



предназначены



для



выполнения



следующих



операций

:

Кнопка





Функция





База



данных



ЛОЦМАН



Выбор



базы



данных



ЛОЦМАН

:PLM

для



текущего



сеанса



работы

.



Вернуть



в



ЛОЦМАН



Сохранение



ТП



в



БД



ЛОЦМАН

:PLM.

При



этом



с



ТП



снимается



признак

  «

Взят



на



изменение

»,

и



ТП



становится



доступным



для



редактирования



другим



пользователям



ЛОЦМАН

:PLM.



Отказаться



от



изменений



Отмена



всех



изменений

,

сделанных



пользователем



при



редактировании



ТП

  (

отказ



от



сохранения



измененного



ТП

).



Взять



на



изменение



Выбор



ТП



для



последующего



редактирования

.

ТП

,

«

взятый



на



изменение

»,

становится



недоступным



для



редактирования



другим



пользователям



ЛОЦМАН

:PLM.



Загрузить



ТП



Загрузка



ТП



в



ВЕРТИКАЛЬ

-

Технология

.

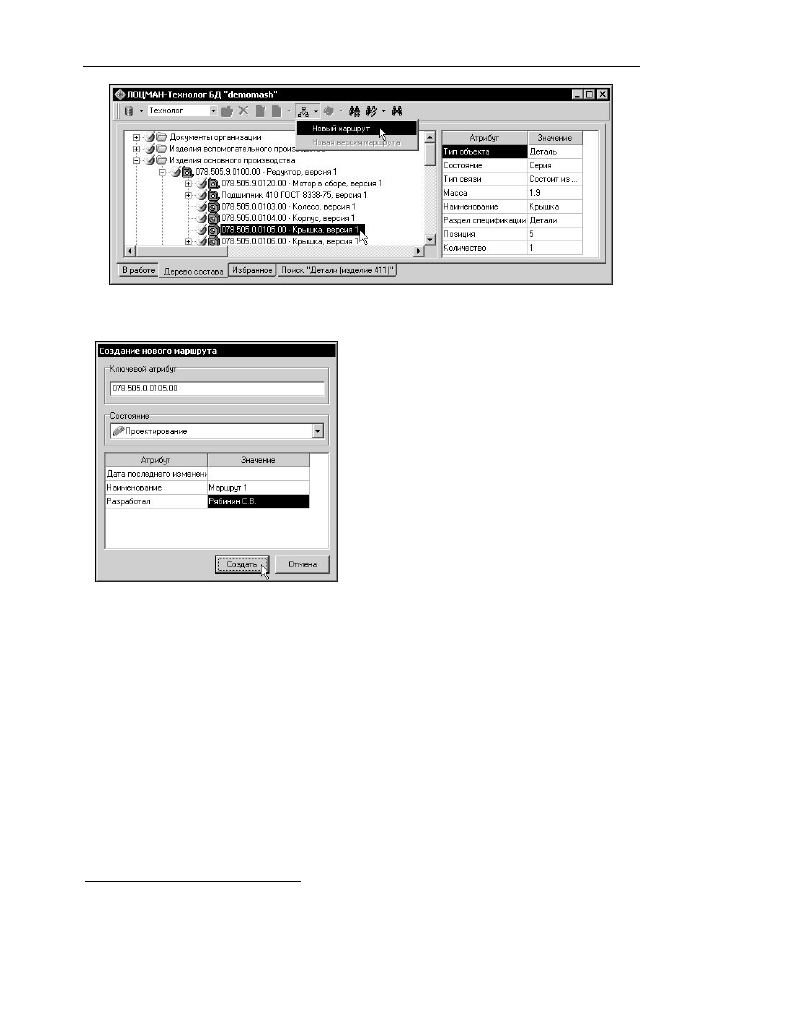

Новый



маршрут



Создание



нового



маршрута

 (

или



новой



версии



маршру

-

та

)

в



дереве



объектов



ЛОЦМАН

:PLM.



Новый



техпроцесс



Создание



нового



ТП

  (

или



новой



версии



ТП

)

в



дереве



объектов



ЛОЦМАН

:PLM.



Настройка



поиска



Настройка



критериев



поиска



объектов



в



дереве



ЛОЦМАН

:PLM (

создание



нового



варианта



поиска

).

Часть

 II.

Руководство



технолога





126





Искать



Выбор



настроенного



варианта



для



поиска



объектов



в



дереве



объектов



ЛОЦМАН

:PLM.



Поиск



Запуск



поиска



объектов



в



дереве



объектов



ЛОЦМАН

:PLM

по



критериям



последнего



выбранного



поиска

.

Большинство



команд

,

выполняемых



кнопками



инструментальной



панели

,

также



доступно



для



выполнения



с



помощью



контекстное



меню

.

Рабочее



поле



модуля

  (

рис

.  12.1)

разделено



на



две



части

  —

окно



объектов



(

левая



часть

)

и



окно



атрибутов



объектов

  (

правая



часть

).

Рабочее



поле



состоит



из



четырех



вкладок

,

на



которых



отображаются



следующие



данные

:

Вкладка



Данные



В



работе



Список



ТП



из



дерева



объектов



ЛОЦМАН

:PLM, «

взятых



на



изменение

».

Дерево



состава



Дерево



объектов



ЛОЦМАН

:PLM

из



базы



данных

,

выбранной



для



теку

-

щего



сеанса



работы

.

Избранное



Выборка



объектов



из



дерева



объектов



ЛОЦМАН

:PLM.

Выборка



форми

-

руется



пользователем



для



упрощения



доступа



к



различным



объектам

.

Для



отображения



объекта



на



вкладке



Избранное



следует



вос

-

пользоваться



командой



Добавить



в



избранное



контекстного



меню

.

Поиск



Результаты



поиска



объектов



в



дереве



объектов



ЛОЦМАН

:PLM.

12.3.

Поиск



объектов



в



ЛОЦМАН

:PLM



Рис

. 11.2.

Выбор



базы



данных



ЛОЦМАН

:PLM



Перед



началом



работы



с



каким

-

либо



объектом



ЛОЦМАН

:PLM

необходимо



найти



этот



объект



в



дереве



ЛОЦМАН

:PLM.

Модуль



ЛОЦМАН

-

Технолог



реализует



два



варианта



поиска



объектов



в



дереве

:

●



прямой



поиск



в



дереве



объектов



ЛОЦМАН

:PLM;

Глава

 12.

Методы



работы



технолога



с



составом



изделий



ЛОЦМАН

:PLM



127





●



многокритериальный



поиск



объектов

.

Если



в



ЛОЦМАН

:PLM

зарегистрировано



несколько



баз



данных

,

то



вначале



нажмите



кнопку



База



данных



ЛОЦМАН



и



выберите



базу



данных



ЛОЦМАН

:PLM,

в



которой



хранится



требуемый



объект

 (

рис

. 12.2).

12.3.1.

Прямой



поиск



объектов



Для



доступа



к



дереву



объектов



ЛОЦМАН

:PLM

перейдите



на



вкладку



Дерево



состава

.

Чтобы



найти



требуемый



объект

,

последовательно



открывайте



объекты

1

,

которым



подчинен



искомый



объект

.

Так

,

чтобы



найти



объект



детали

  «

Кольцо



наружное

» (

рис

. 12.3),

требуется



последовательно



раскрыть



объекты

:

●



«

Изделия



основного



производства

» (

папка

);

●



«078.505.9.0100.00 –

Редуктор

,

версия

 1» (

изделие

);

●



«

Подшипник

 411

ГОСТ

 8338-75,

версия

 1» (

стандартное



изделие

).



Рис

. 12.3.

Поиск



объекта



в



дереве



ЛОЦМАН

:PLM

12.3.2.

Многокритериальный



поиск



объектов



Многокритериальный



поиск



объектов



рекомендуется



применять



в



случаях

,

если

:

●



пользователь



не



имеет



точной



информации



о



расположении



искомого



объекта



в



дереве



объектов



ЛОЦМАН

:PLM;

●



дерево



объектов



ЛОЦМАН

:PLM

слишком



громоздко



для



быстрого



доступа



к



искомому



объекту

;

●



необходимо



найти



сразу



несколько



объектов



с



одинаковыми



атрибутами

.

Список



всех



сформированных



вариантов



многокритериального



поиска



открывает

-

ся



нажатием



кнопки



Искать

 (

рис

. 12.4).

Для



запуска



процесса



поиска



данных



по



какому

-

либо



из



вариантов



нажмите



кнопку



Искать



и



выберите



требуемый



вариант



поиска

.

Список



всех



объектов

,

соот

-



1



Операции



с



деревом



объектов



выполняются



по



стандартным



правилам

 Windows.

Часть

 II.

Руководство



технолога





128



ветствующим



заданным



критериям



поиска

,

будет



сформирован



на



вкладке



Поиск



(

рис

. 12.4).

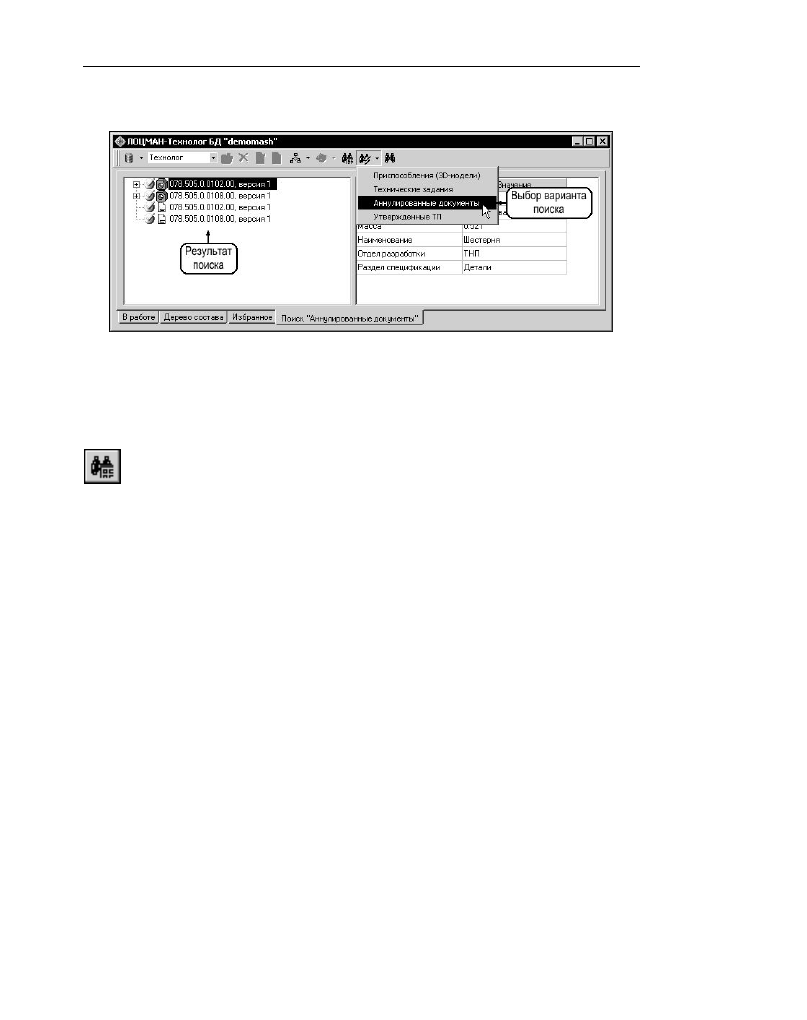

Рис

. 12.4.

Выбор



варианта



многокритериального



поиска



Пользователь



может



сформировать



свой



вариант



поиска



объектов



в



дереве



объектов



ЛОЦМАН

:PLM.

Для



этого

:

1.

Нажмите



кнопку



Настройка



поиска

.



кнопка



Настройка



поиска



2.

В



открывшемся



окне



Настройка



поиска

  (

рис

.  12.5)

нажмите



кнопку



Новый



и



сформируйте



критерии



поиска

.

Критерии



поиска



объединены



в



группы

:

●



типы



объектов

;

●



состояния



объектов

;

●



значения



атрибутов

;

●



значение



ключевого



атрибута

;

●



версия



объекта

.

В



списках



типов



объектов



и



состояний



объектов



можно



выбрать



несколько



значений



критерия

.

Выбор



значения



производится



двойным



щелчком



левой



кнопки



мыши

.

Выбранные



значения



выделяются



синим



фоном

.

В



критериях

 «

Ключевой



атрибут

»

и

 «

Версия

»

можно



указать



часть



значения

.

При



этом



необходимо



переключить

  «

флажок

»,

расположенный



ниже



поля



критерия

,

на



значение



Начинается



с

…



или



…

содержится

…

.

3.

Введите



наименование



нового



варианта



в



поле



Наименование



поиска

.

4.

Нажмите



кнопку



Сохранить



для



сохранения



настроенного



варианта



поиска

.

При



этом



окно



Настройка



поиска



останется



активным



для



продолжения



работы



(

например

,

для



формирования



следующего



варианта



поиска

).

Если



требуется



настроить



только



один



вариант

,

нажмите



кнопку



Выполнить

 —

модуль



автома

-

Глава

 12.

Методы



работы



технолога



с



составом



изделий



ЛОЦМАН

:PLM



129





тически



сохранит



настроенный



вариант



и



проведет



поиск



по



нему



в



базе



данных

.

Напомним

,

что



список



найденных



объектов



сформируется



на



вкладке



Поиск

.

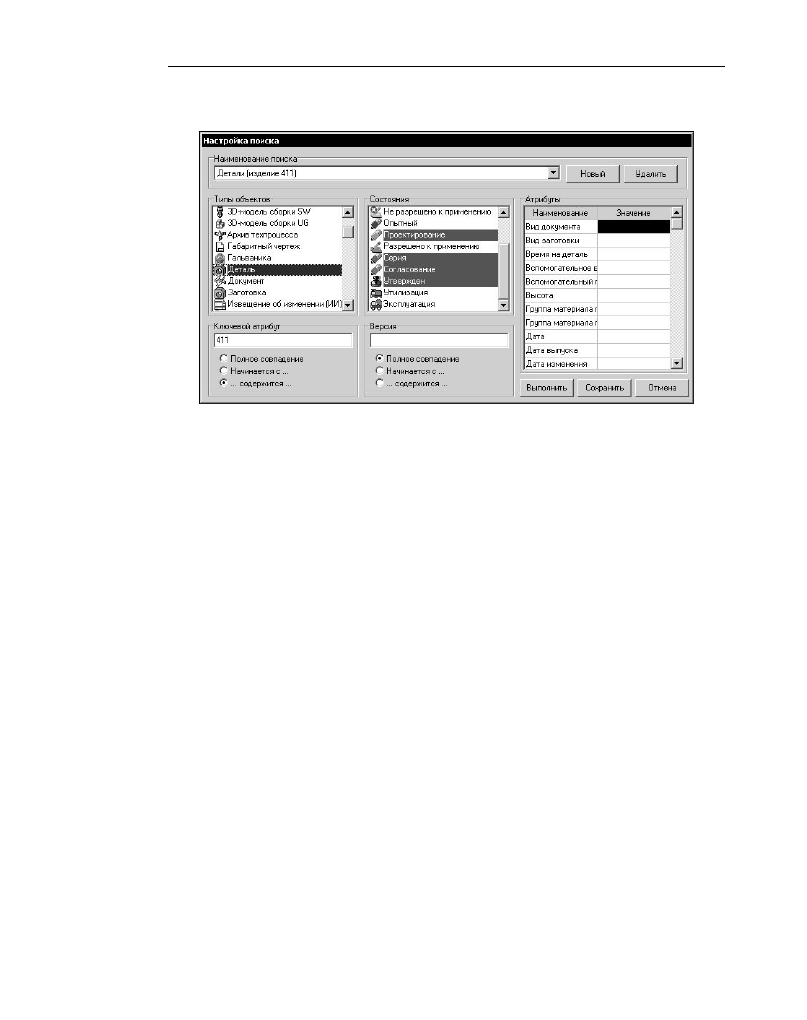

Рис

. 12.5.

Настройка



нового



варианта



поиска



5.

При



необходимости



повторите



операции



п

. 2 – 4

для



формирования



нескольких



вариантов



поиска

.

6.

Нажмите



кнопку



Отмена



для



выхода



из



режима



настройки



поиска

.

Чтобы



изменить



ранее



настроенный



вариант



поиска

:

1.

Нажмите



кнопку



Настройка



поиска

.

2.

Нажмите



кнопку



▼



в



правой



части



поля



Наименование



поиска



и



из



раскрывше

-

гося



списка



выберите



вариант



поиска

,

подлежащий



изменению

.

3.

Внесите



необходимые



изменения



в



критерии

.

4.

Нажмите



кнопку



Сохранить

  (

или



кнопку



Выполнить

  —

различия



см

.

выше

)

для



сохранения



сделанных



изменений

.

Чтобы



удалить



ранее



настроенный



вариант



поиска

,

выберите



его



в



списке



поля



Наименование



поиска



и



нажмите



кнопку



Удалить

.

12.4.

Работа



с



технологическими



маршрутами



ЛОЦМАН

-

Технолог



позволяет



создавать



объекты



типа

  «

Маршрут

»

в



дереве



объектов



ЛОЦМАН

:PLM.

Если



для



какого

-

либо



элемента



состава



изделия

  (

ДСЕ

)

требуется



создать



маршрут



в



дереве



объектов



ЛОЦМАН

:PLM,

то



необходимо



выпол

-

нить



следующие



действия

:

1.

Найдите



требуемый



элемент



состава



изделия



и



установите



на



него



курсор

 (

рис

.

12.6).

Эту



процедуру



можно



осуществить



на



любой



из



трех



вкладок



модуля

:

Дерево



состава

,

Избранное



или



Поиск

.

Часть

 II.

Руководство



технолога





130





Рис

. 12.6.

Создание



нового



объекта

 «

Маршрут

»

2.

Нажмите



кнопку



Новый



маршрут



на



инструментальной



панели



модуля

.

Если



создаваемый



маршрут

 —

первый



для



данного



элемента



состава

,

то



активным



будет



только



пункт



Новый



маршрут

  (

рис

.  12.6).

При



создании



последующих



маршрутов

  —

только



пункт



Новая



версия



маршрута

.

Щелкните



мышью



на



одном



из



указанных



пунктов

.

3.

В



окне



Создание



нового



маршрута



обязательно



заполните



поле



Ключе

-

вой



атрибут

1



и



присвойте



состояние



«

Проектирование

».

При



необходимо

-

сти



введите



значения



остальных



атри

-

бутов



объекта

 (

рис

. 12.7).

4.

Нажмите



кнопку



Создать



для



создания



нового



маршрута



в



дереве



объектов



ЛОЦМАН

:PLM.

Пользователь



ЛОЦМАН

-

Технолог



может



создавать



произвольное



количество



маршрутов

 (

версий

)

для



одного



элемента



состава



изделия

.

12.5.

Работа



с



технологическими



процессами



Текст



ТП



доступен



для



просмотра



как



в



ВЕРТИКАЛЬ

-

Технология

,

так



и



непосред

-

ственно



в



системе



ЛОЦМАН

:PLM.

Внесение



изменений



в



текст



ТП

 (

редактирование

)

может



производиться



пользователем



только



в



ВЕРТИКАЛЬ

-

Технология

,

поэтому



для



редактирования



текста



ТП



его



необходимо



загрузить



в



ВЕРТИКАЛЬ

-

Технология

.



1



Модуль



автоматически



формирует



ключевой



атрибут



объекта

,

однако



в



некоторых



случаях



его



необходимо



отредактировать



вручную

.

При



формировании



неверного



ключевого



атрибута



модуль



выведет



соответствующее



предупреждение

 (

после



нажатия



кнопки



Создать

).



Рис

. 12.7.

Ввод



атрибутов



объекта

 «

Маршрут

»
