Глава 3. Проектирование
реляционной
структуры
пользовательских
баз
данных
ВЕРТИКАЛЬ - Справочники
95 ляется
из
схемы
навигации , а
при
наведении
курсора
на
объект
появляется
как
« всплывающая » подсказка (hint); ●
положение
уровня ( объекта ) на
схеме
навигации . Кнопки
Вверх
и
Вниз
регули - руют
положение
объекта
по
оси Y, кнопки
Влево
и
Вправо — по
оси X. Кнопки
расположены
рядом
с
соответствующими
полями
вкладки ( Y
и
X ). Нажатие
кно - пок
автоматически
меняет
значения
в
этих
полях . 6. При
необходимости
введите
прочие
параметры
объекта ( вид
экрана , номер
кон - фигурации
и
т . д .) в
соответствующие
поля
вкладки . Подробное
описание
на - строек
параметров
приведено
в
следующих
разделах
Руководства . 7. Повторите
процедуру
регистрации
для
всех
таблиц ( объектов ) базы
данных . 3.3.3. Настройка
атрибутов
связей
объектов
навигационной
схемы
ВЕРТИКАЛЬ - Справочники
имеет
широкие
возможности
по
настройке
взаимодей - ствия ( связей ) различных
объектов
БД . Настройка
атрибутов
связей
объекта « по
умолчанию » проводится
на
вкладке
Атрибуты
объекта
Редактора
навигационных
схем ( четыре
поля
Программа / функция … , два
поля
Структура … — см . описание
уровня
Таблицы
каталога
БД , раздел 3.2.1). Атрибуты
связей « по
умолчанию » сраба - тывают
независимо
от
того , с
какого
предыдущего
уровня ( или
на
какой
последующий
уровень ) был
произведен
переход
на
данный
объект ( уровень ) по
схеме
навигации . Для
примера
рассмотрим
фрагмент
БД , при - веденный
на
рис . 3.14. Если
для
уровня
Уро - вень _D ( объект
№ 4) на
вкладке
Атрибуты
объекта
зарегистрировать
какую - либо
функ - цию
в
поле
Программа / функция (=>o) , то
она
будет
выполняться « по
умолчанию » при
любом
переходе
на
Уровень _D , вне
зависи - мости
от
того , с
какого
объекта
схемы
нави - гации ( № 1, № 2 или
№ 3) осуществлен
пере - ход . О
правилах
заполнения
полей
Программа / функция …
см . раздел 3.7. Элементы , размещенные
на
вкладке
Настройка
атрибутов
связей
объекта

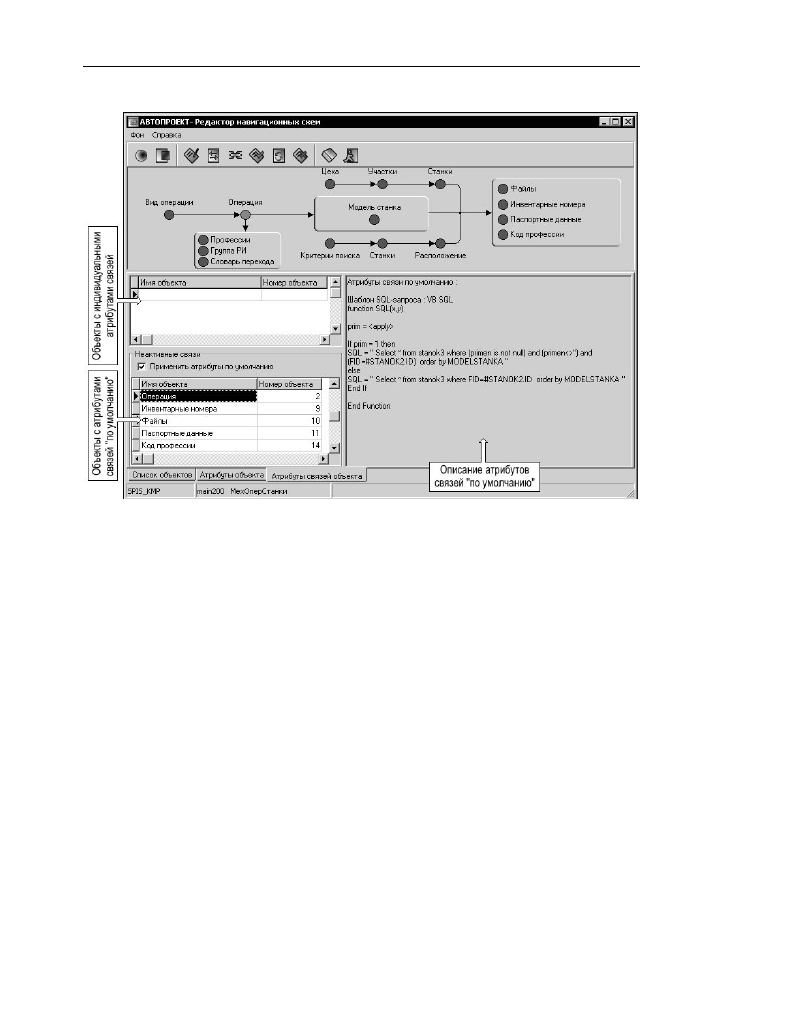

Ре - дактора ( рис . 3.15), позволяют
проводить
более « тонкую » настройку
взаимосвязей
таблиц ( или
других
объектов ) БД . Все
данные , размещаемые
на
этой
вкладке , хранятся
в SQL- серверной
таблице
SPIS_KMP2 . На
рис . 3.15 показаны
атрибуты
связей
уровня
Модель
станка
с
другими
объектами
БД « Станки ( демо )» ( из
каталога
БД
пользователя ). Объект , для
которого
настраиваются
атрибуты
связей , выделен
красным
цветом
на
схеме
навигации . Ниже
будем
называть
такой
объект
активным
объектом
схемы
навигации .
В
верхней
таблице
указывается
список
объектов , для
которых
настроены
инди - видуальные
параметры
связи
с
активным
объектом . Чтобы
посмотреть
или
изменить
индивидуальные
параметры
связи , щелкните
мышью
соответствующей
записи
табли -

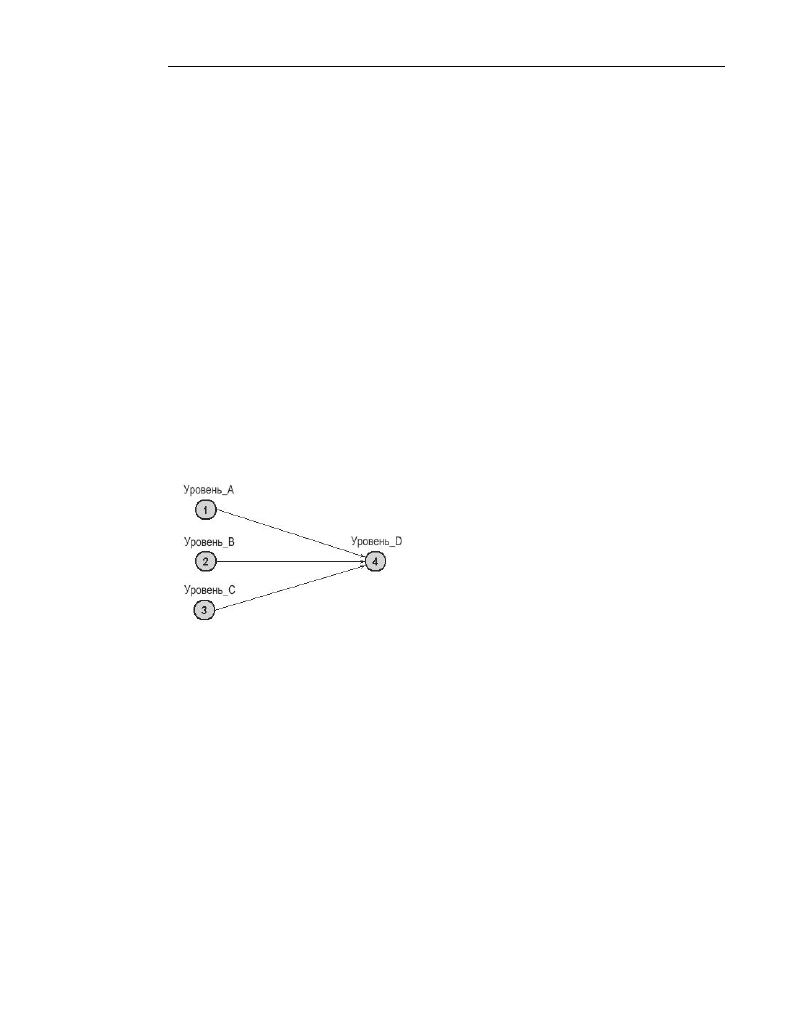

Рис . 3.14. Пример
схемы
навигации
|
