Аскон Вертикаль-Технология (V1). Руководство пользователя - часть 2

- "Атрибуты связей объекта " - регистрируются программы, функции ядра системы, SQL-запросы,
VB-скрипты, выполняемые при перемещении от одного объекта к другому.

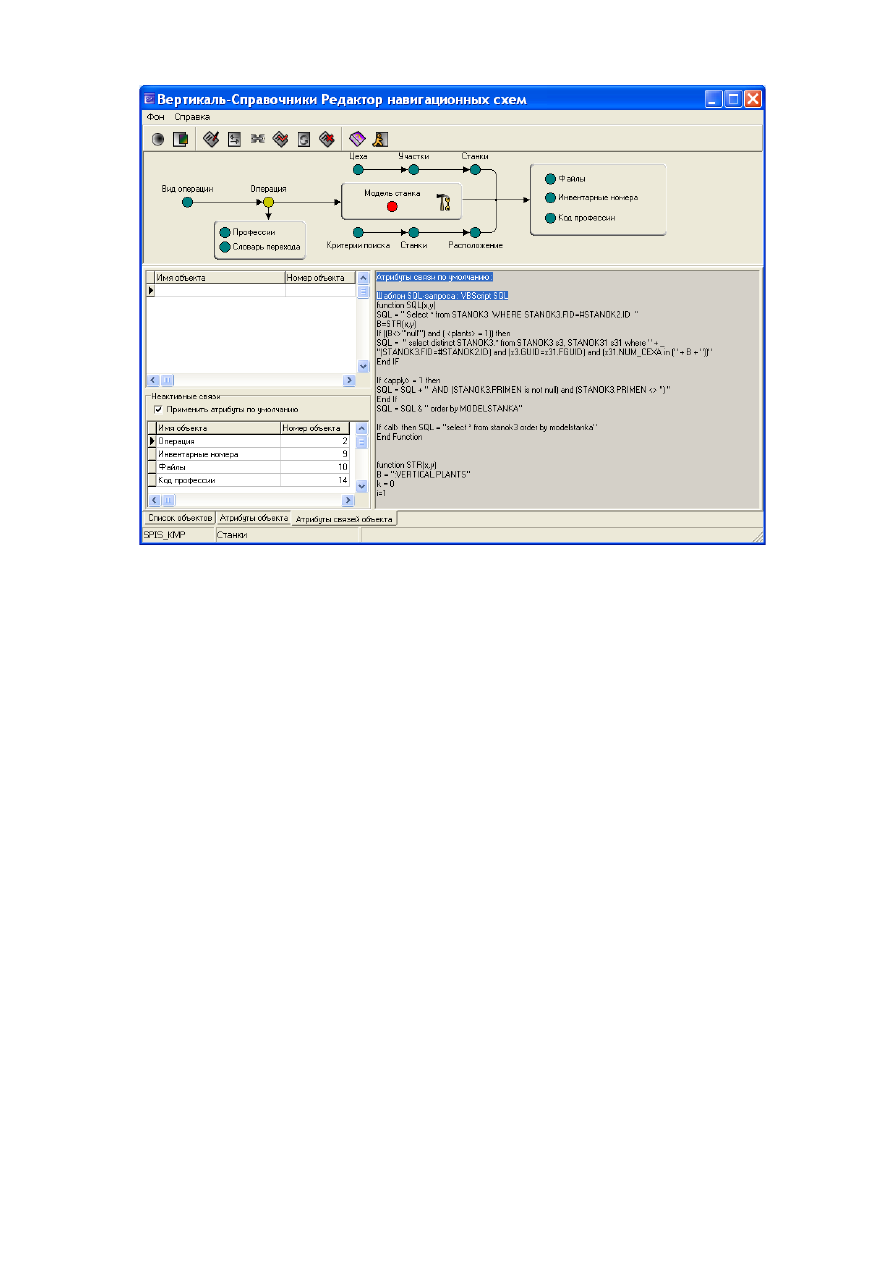

5. Реализована возможность исполнения VBScript или JavaScript при перемещении от одного объекта
навигационной схемы к другому. Текст скрипта регистрируется программой "Редактор структур" на
закладке "Атрибуты связи | SQL / VBscript".

В начале текста должна быть помещена строка – VBScript или JavaScript, затем через пробел <имя
вызываемой функции>. Функция должна иметь два параметра. Пример:

VBScript Primer
function Primer(x,y)
Primer="select * from STANOK3 where MODELSTANKA=':STANOK.MODEL'"
set autopro = CreateObject("Autopro.AutoproCA")
Autopro.FormaPro 1583,0,"","" 'закрыть текущую закладку АвтоПроекта
End Function

В тексте скрипта могут располагаться вызовы API-функций АП.
Пример : Autopro.FormaPro 1583,0,"","".

Динамически формируемый VB-скрипт или SQL-запрос наряду с физическими именами табличных
полей, которые идентифицируются символом "

", может содержать имена атрибутов объектов,

идентифицируемых символом "

". Например :

select * from STANOK3 where MODELSTANKA=':STANOK.MODEL'

В   процессе   исполнения   скрипта   все   атрибуты   объектов   замещаются   конкретными   значениями   из
внутреннего   массива   Query   (список   полей,   помеченных   символом   "+"   в   колонке   "Q"   в   структуре
данных).   Если   соответствующее   значение   в   массиве   Query   отсутствует,   атрибут   объекта
запрашивается   у   внешних   приложений.   Система   генерирует   специальные   событие-запрос   на
предоставление ей недостающего значения  атрибута объекта. Все незамещенные атрибуты объектов в
скрипте меняются на NULL.

6. Идентификация технологических объектов в БД aproserv переведена на GUID.

7. Настроечные базы данных “Каталог БД”, “Основное меню”, “Настройки”, шаблоны
технологических карт, учетные записи о пользователях перенесены на SQL-сервер.

8. Изменена организация доступа пользователей в систему. В файле …\UniRefer\autodef.ini создан
новый раздел [server], в который помещены зашифрованные логин и пароль доступа к SQL-серверу.
Данные значения переписываются автоматически для каждого пользователя, загрузившего систему
АП.
[server]
LangDriver=ancyrr
Login=y„}htd
Password=“Њќ —•

ђ‡§

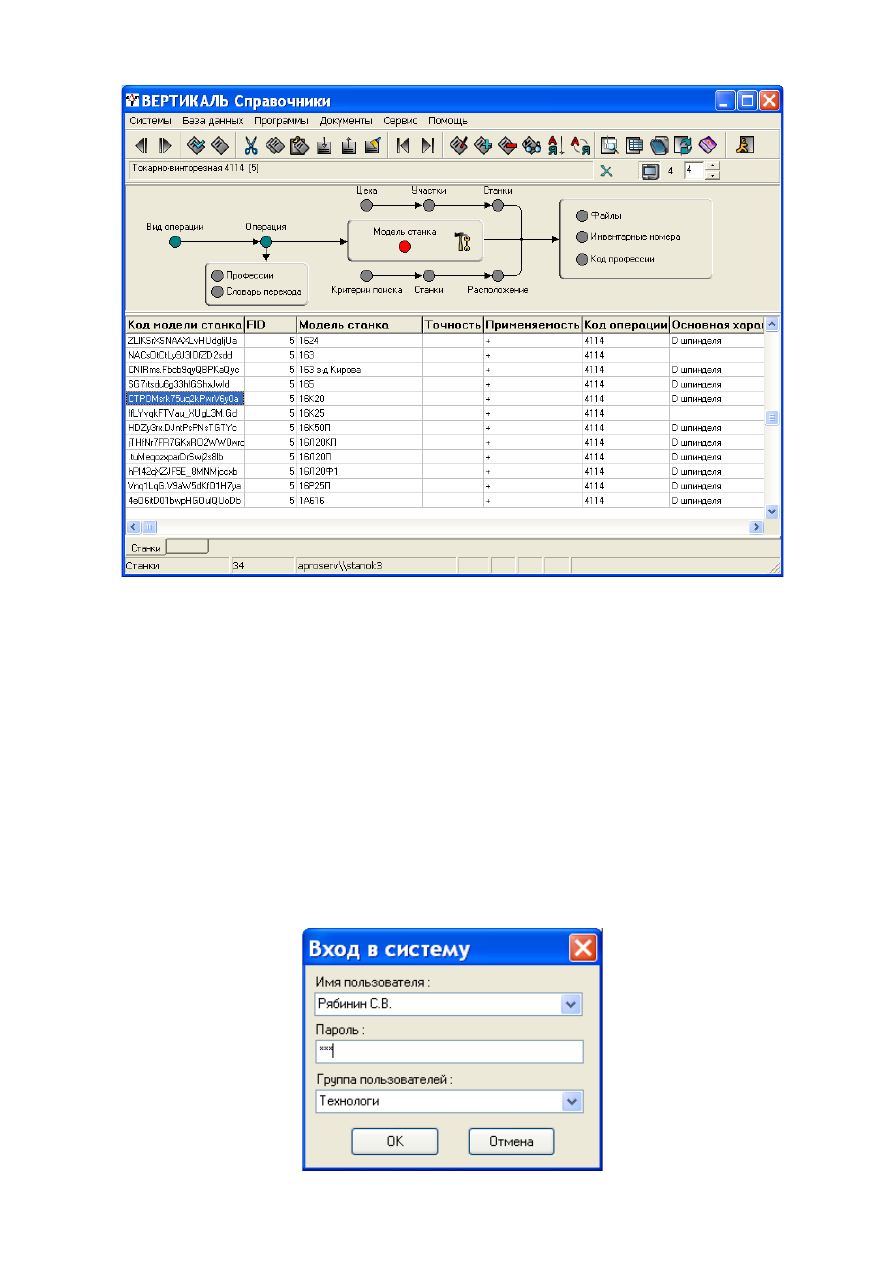

При запуске системы происходит считывание параметров Login и Password, их расшифровка и

открытие доступа к SQL-серверу. Далее на экран выводится окно, в котором запрашивается имя и
внутренний пароль пользователя. Введенные значения должны быть уникальны для каждого
пользователя:

По введенным значениям осуществляется поиск учетной записи в таблице LOGON_USER,

расположенной на SQL-сервере. Из этой таблицы извлекается профиль, ранг пользователя,… в том
числе и собственные логин и пароль пользователя для доступа к SQL-серверу. Если собственные
логин и пароль не совпадают с аналогичными параметрами из INI-файла, то последние автоматически
переписываются и производиться повторное открытие БД, но уже с новым логином и паролем.

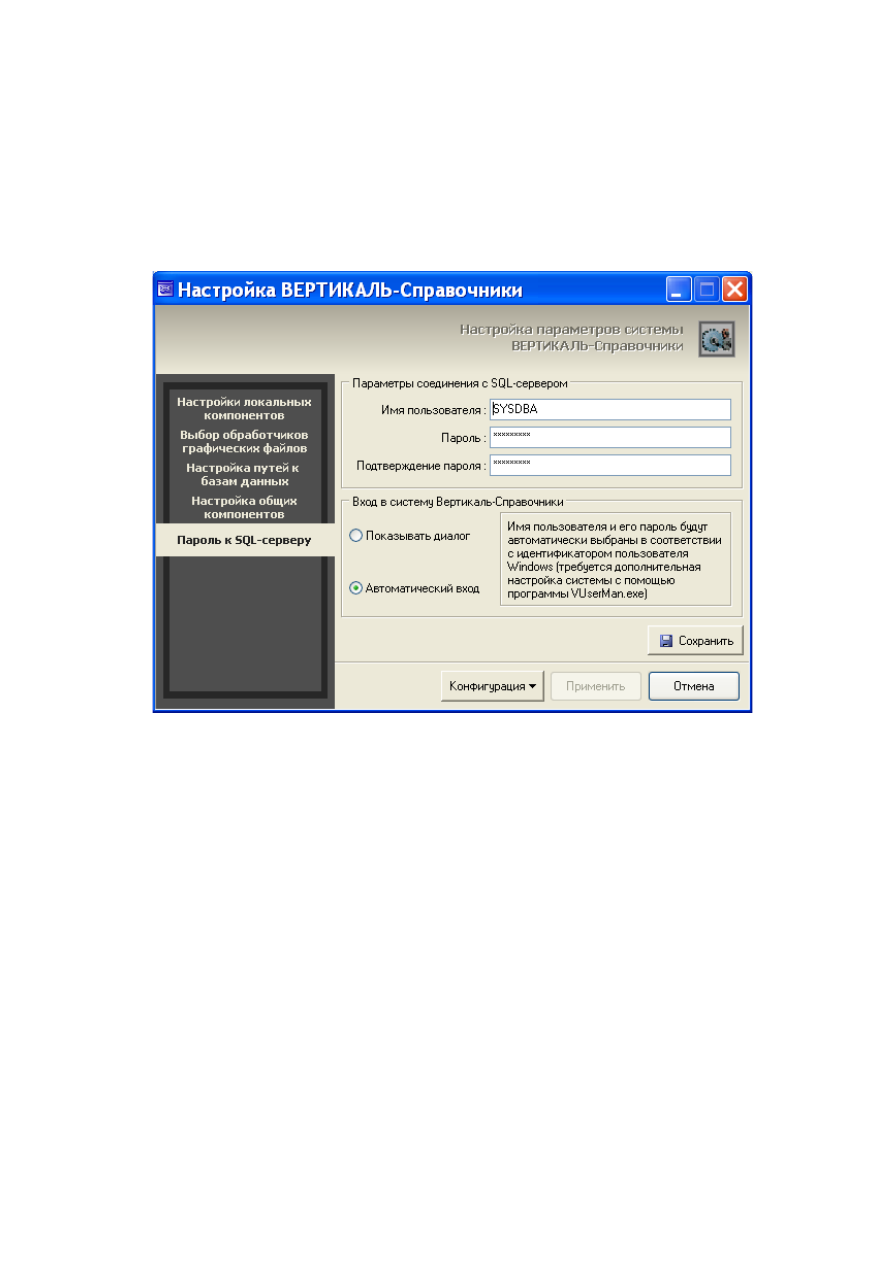

Изменения Login и Password в файле инициализации системы на этапе начальной установки

могут быть произведены модулем ..\Utills\ConfigAP.exe на закладке “Пароль к SQL-серверу”.

[user]
FlagWinUser=true
LastUser=Рябинин С.В.

Раздел [user] отвечает за  win-идентификацию пользователей. Если параметру  FlagWinUser  привоено
значение  true,   то   пользователь   определяется   автоматически   по   значению  SID.   В   таблице   учетных
записей  LOGON_USER  есть   поле  SID,   содержащее   значения  SID  всех   пользователей   сети.

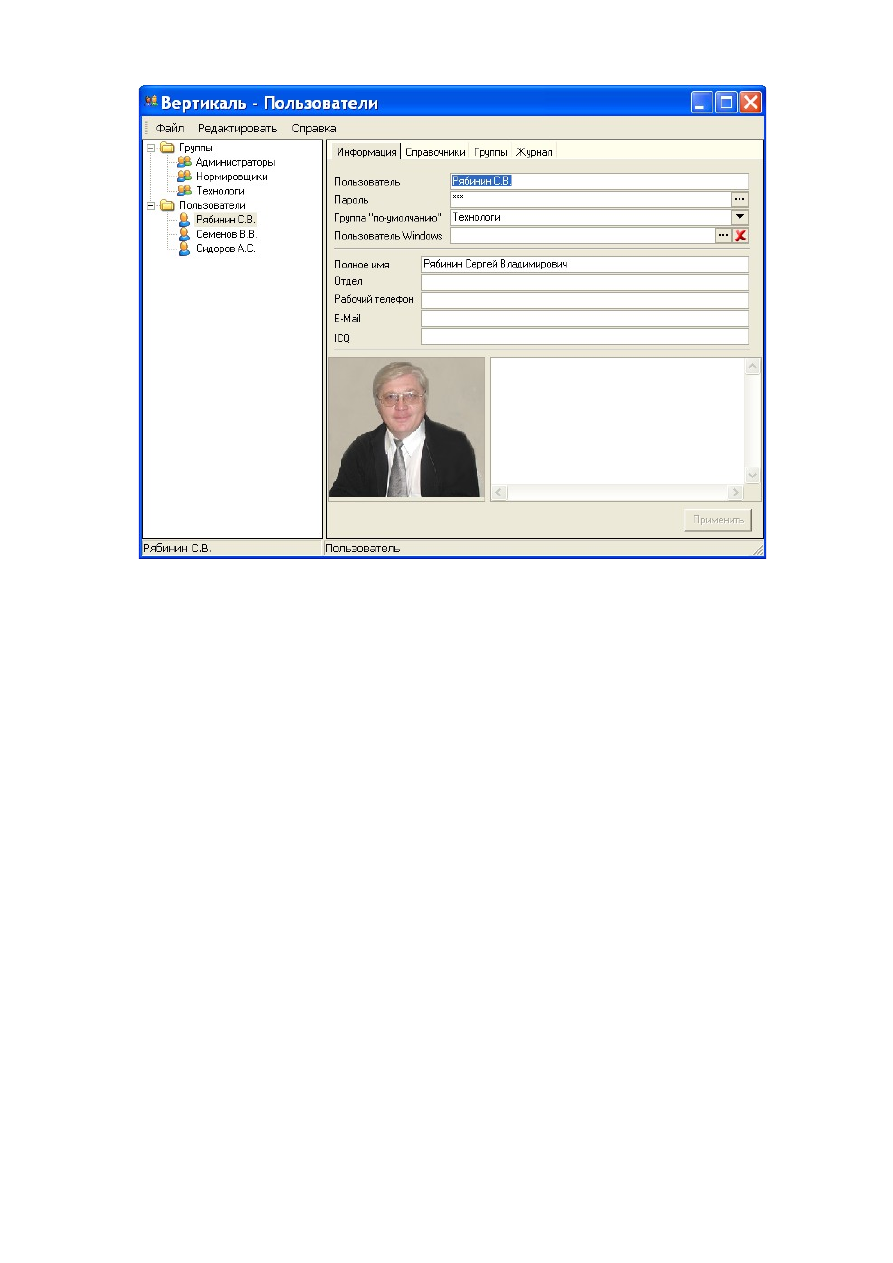

Администрирование   учетных   записей   пользователей,   включая   определение  SID,   осуществляется
программой …\UniRefer\VUserMan.exe.
Параметр LastUser сохраняет имя текущего пользователя.

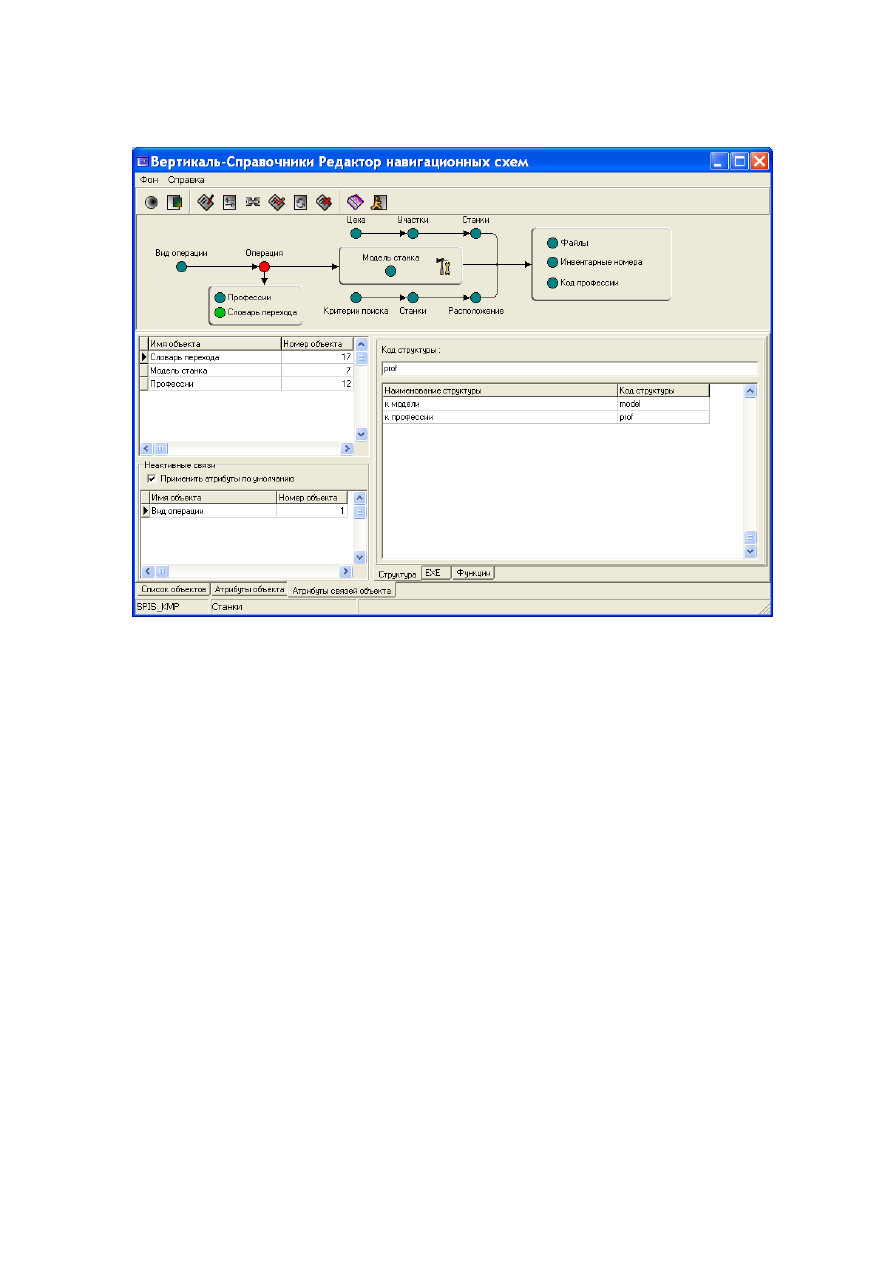

9. Изменена регистрация справочников (навигационных схем) в каталоге баз данных системы. Теперь
можно   задать   или   номер   списка   или   его   псевдоним.   Номер   списка     -   это   составное   поле   -   <тип
списка>NNN…, где "тип списка" принимает значения :
- "мain" - дистрибутивный список,
- "user" - пользовательский список.
NNN… - аутоинкриментный номер (автоматически генерируется при обращении к соответствующему
справочнику).   Каталог   баз   данных   теперь   разделен   на   две   секции   :   "дистрибутивную"   и
"пользовательскую". В первой регистрируются списки, не подлежащие изменению пользователем. Во
второй секции находятся списки, модифицированные или созданные пользователем. Такое деление
позволяет   облегчить   процесс   обновления   системы.   В   случае   если   необходимо   изменить
дистрибутивный список, его следует сначала перенести в пользовательскую секцию.

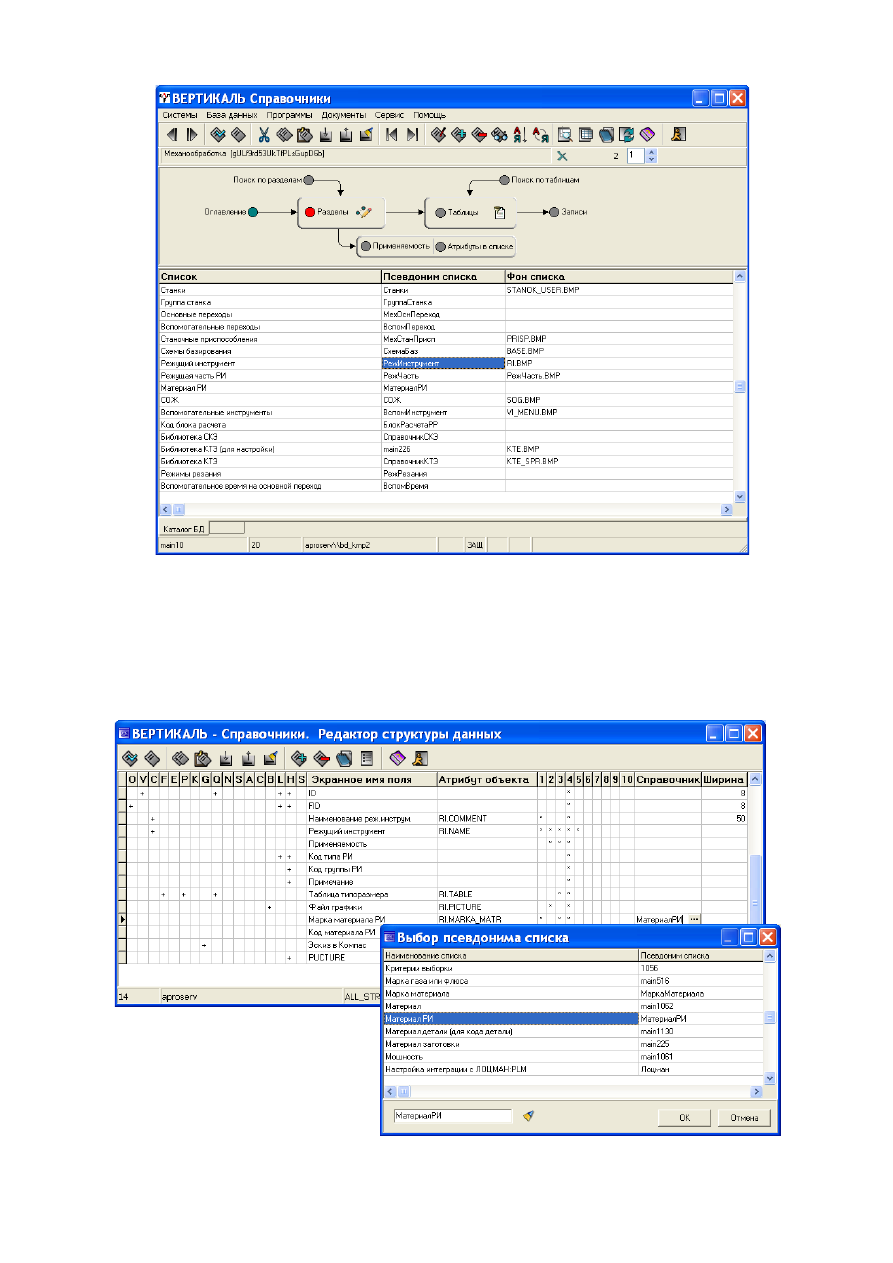

10. Одновременно с номером справочника теперь можно ввести его символьное имя (псевдоним
списка из 15 символов), несущее смысловую нагрузку: МехОперСтанки, РежИнструмент,...
Использование псевдонима позволяет создавать различные модификации справочников, переносить
их из дистрибутивной секции каталога баз данных в пользовательскую.

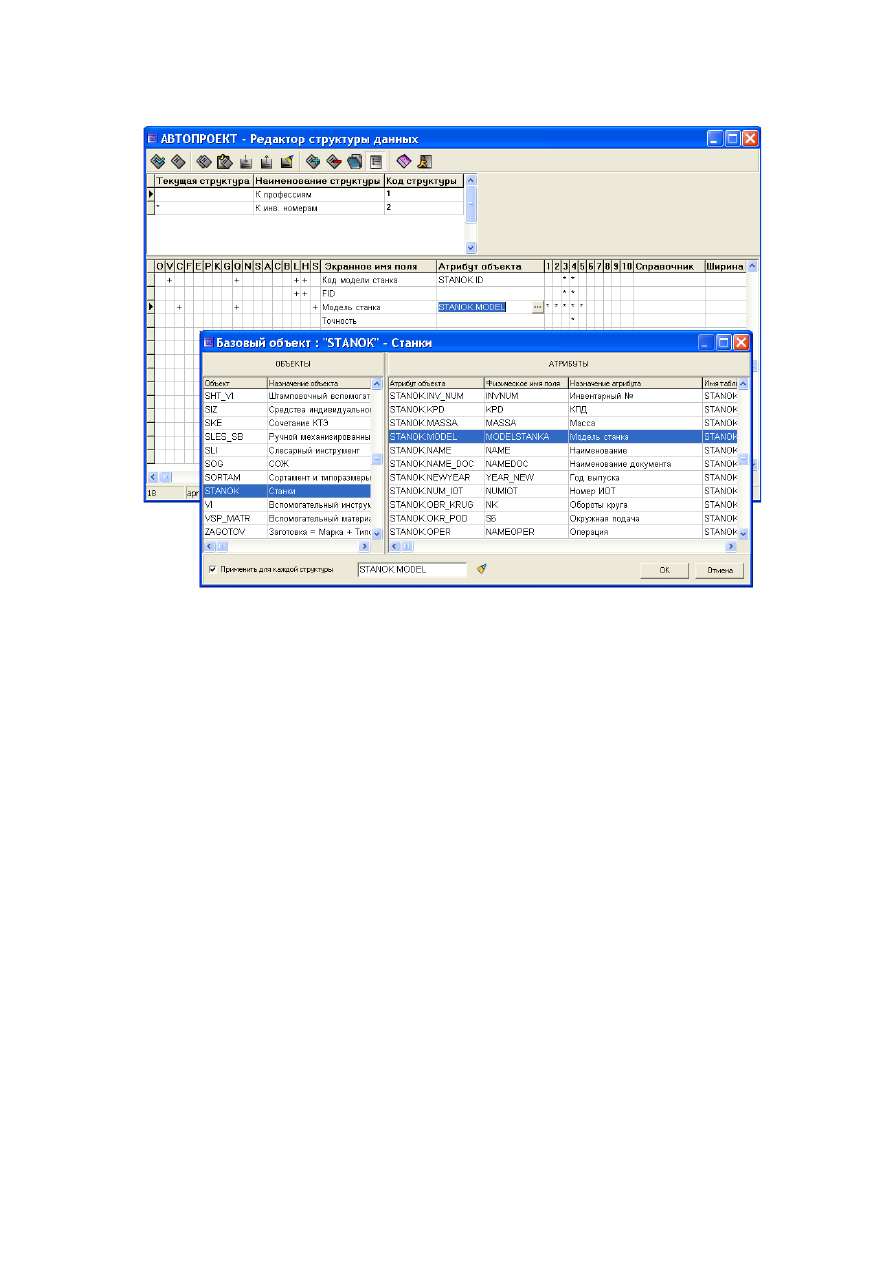

11. Привязка псевдонимов списков к табличным полям осуществляется в программе "Редактор
структур" в поле "Справочник" в режиме выбора из справочника псевдонимов.

Привязка атрибутов объектов к табличным полям осуществляется в поле "Атрибут объекта" в режиме
выбора из справочника.

12. Изменена структура файлов xxx.STR и xxx.OGL для локальных баз данных (Paradox, dBase, Access,
FoxPro и т.д.). Структура этих файлов теперь идентична структуре серверных таблиц ALL_STR и
ALL_OGL.

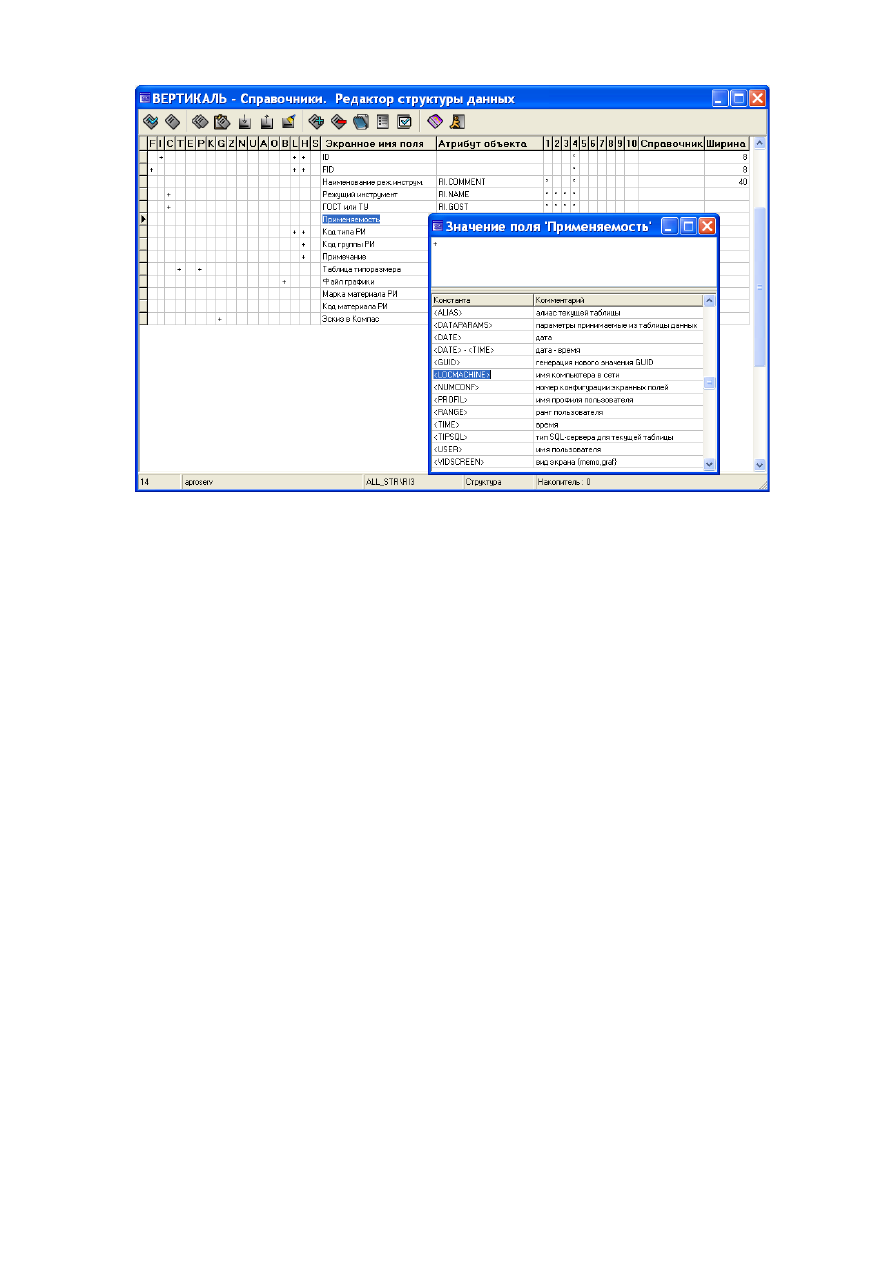

13. В таблицу ALL_STR, содержащую структуры данных, добавлено поле “Значение по умолчанию”
(DefaultValue). В него может быть помещено значение, которое будет вставлено в соответствующее
физическое поле таблицы данных при добавлении новой записи. В качестве значений могут быть
использованы произвольные текстовые константы в сочетании с зарезервированными константами.

Вызов окна для ввода значений осуществляется кнопкой с подсказкой “Значение по умолчанию”.
Можно задавать комбинации констант “<DATE> - <TIME> Имя = <LOCMACHINE> Ранг
пользователя = <RANGE>” в сочетании с текстовыми константами.

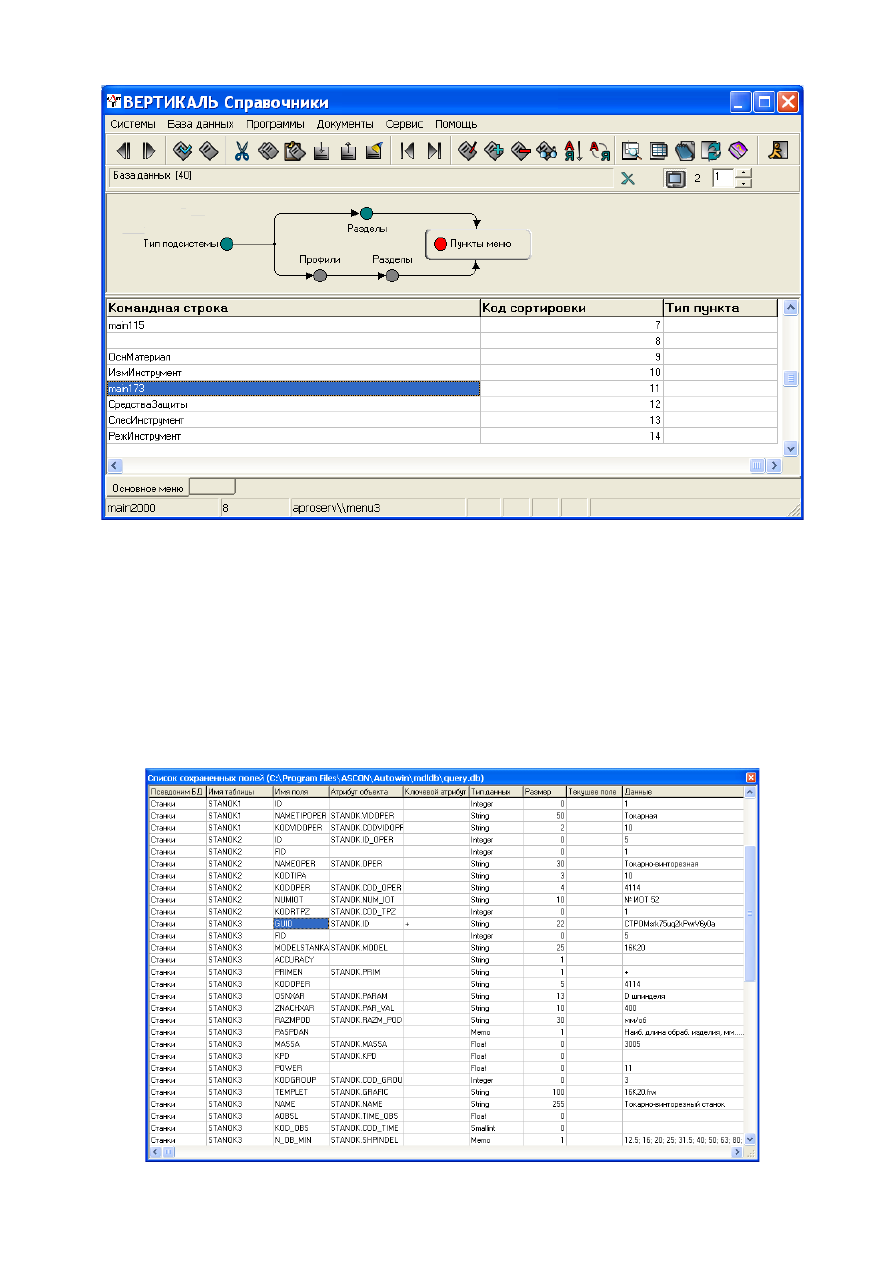

13.   Реализована   возможность   настройки   разделов   основного   меню   системы.   Блоки   "Программы",
"Базы данных", "Документы",…теперь могут удаляться и менять названия. Постоянными разделами
всегда остаются первый и последний : "Системы" и "Помощь". Количество и наименование остальных
блоков   может   варьироваться.   В   одном   разделе   основного   меню   теперь   может   сочетаться   вызов
программы, справочника или документа.
В настроечной базе данных <Сервис | Основное меню> пункт меню идентифицируется полем "Тип
пункта   меню"   (физическое   поле   tip_item   в   таблице   menu3).   Данное   поле   может   принимать   три
значения :
- EXE - программа,
- SPR - справочник,
- DOC - документ.
Если тип пункта меню не задан, система самостоятельно идентифицирует тип пункта по содержимому
командной строки.

14.   В   настройках   системы,   отвечающих   за   конфигурирование   основного   меню,   введено   понятие
"профиля" пользователя. Каждый "профиль" определяет дополнительные разделы и пункты, которые
добавляются  к базовому составу основного меню. Работа с профилями осуществляется в базе данных
"Основное   меню"   (ветка   "Профиль",   "Разделы",   "Пункты   меню").   В   таблицу,   регистрирующую
пользователей системы (доступ - <Сервис | Настройки | Пользователи>), добавлено поле "Профиль"
(физического   поле   profil).   Значения   копируются   из   соответствующего   справочника.   При   входе   в
систему по введенному паролю определяется имя пользователя, его ранг и профиль. Последний задает
состав и структуру основного меню системы.

15. Текущее состояние массива Query можно просмотреть, нажав Ctrl + Q.

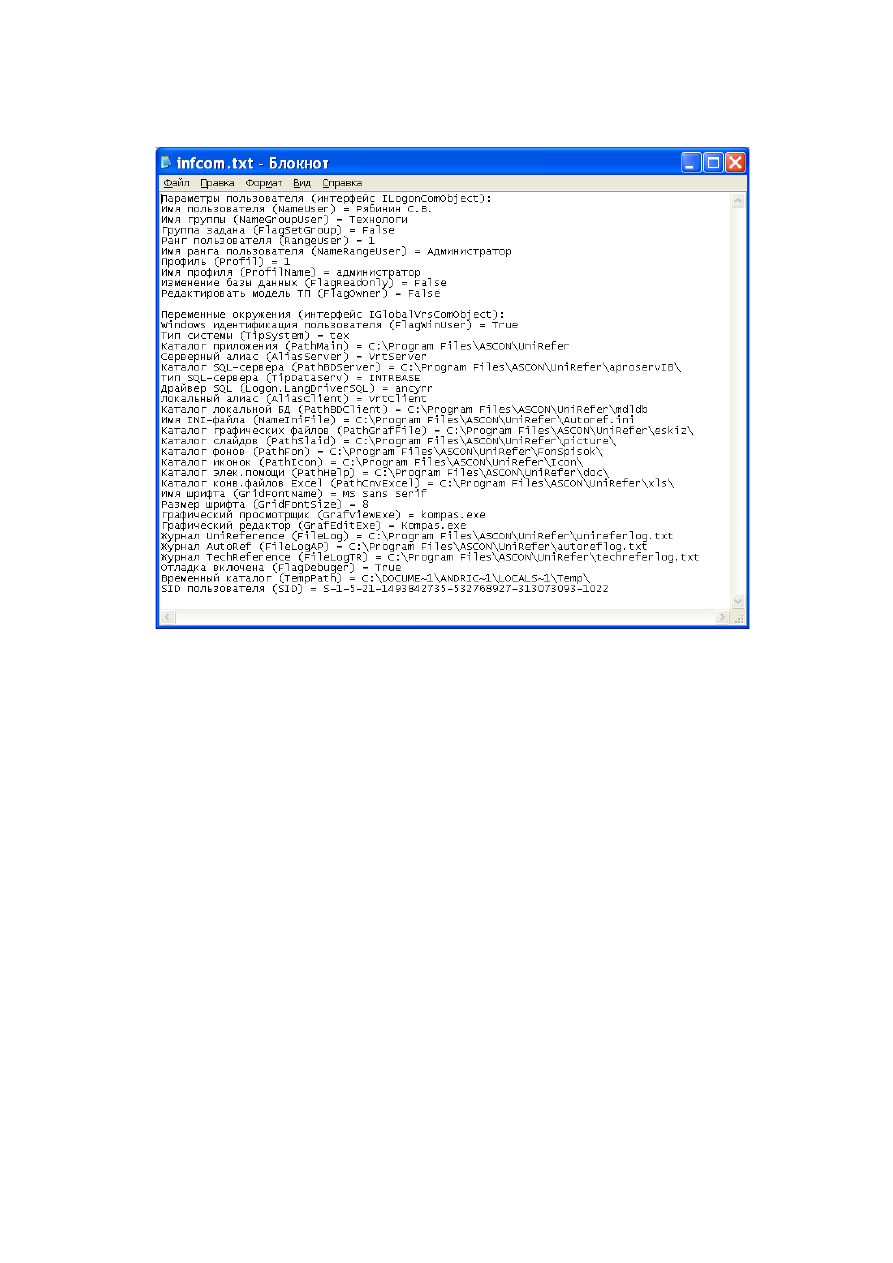

16. Текущее состояние переменных окружения модулей autoref.exe и techrefernce.exe можно
просмотреть, нажав Ctrl + I.

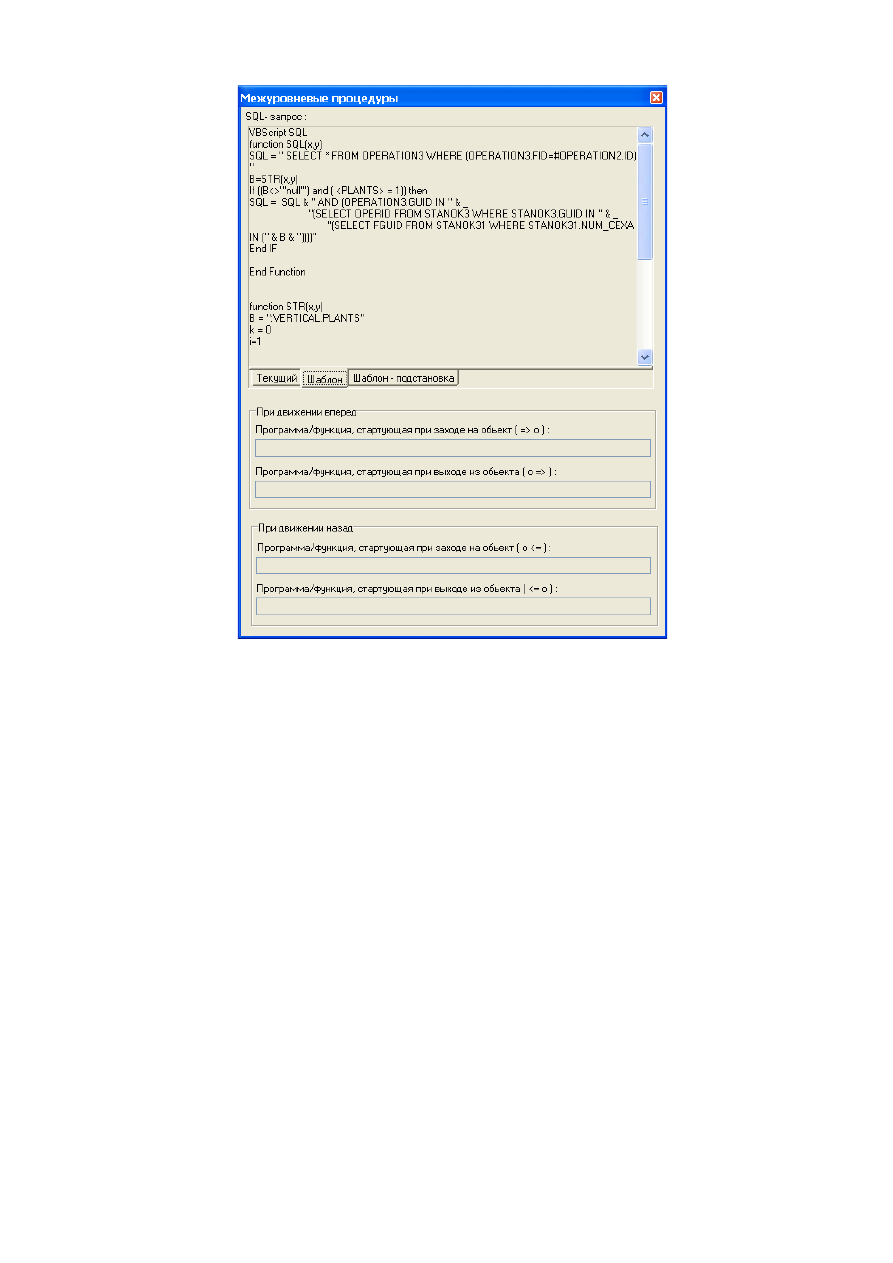

17. Активный межуровневый SQL-запрос для модулей autoref.exe и techrefernce.exe можно
просмотреть, нажав Ctrl + L. На закладках отображаются сгенерированный запрос и его шаблон.

18. В SQL-запрос и VB-скрипт, динамически формируемый системой АП, и в командную строку
исполняемого модуля (вызов из раздела "Программы", при переходе от объекта к объекту и др.)
можно помещать различные ключевые слова <”ключевое слово”>:

глобальные константы (из INI-файла) :
cCnstGlbSysParams = '<SYSPARAMS>' - <тип системы|алиас|номер списка|имя таблицы|номер
текущей колонки|ID|FID>
cCnstGlbUserSql = '<USER>' - имя пользователя
cCnstGlbLocMachine = '<LOCMACHINE>' - имя компьютера в сети
cCnstGlbDataParams = '<DATAPARAMS>' - параметры принимаемые из таблицы данных
cCnstGlbGUID = '<GUID>' - вставка GUID
cCnstGlbDate = '<DATE>' - вставка даты
cCnstGlbTime = '<TIME>' - вставка времени
cCnstGlbSpace = '< >' - пустая строка
cCnstGlbAliasClient = '<ALIASCLIENT>' – локальный алиас из INI-файла.
cCnstGlbAliasServer = '<ALIASSERVER>' – серверный алиас из INI-файла.
cCnstGlbProfil = '<PROFIL>' - имя профиля пользователя
cCnstGlbRange = '<RANGEUSER>' - ранг пользователя из таблицы PSR

константы уровня :
cCnstLvlTipSQL = '<TIPSQL>' - тип SQL-сервера для текущей таблицы (значения подставляются в
кавычках (например, 'MSSQL')
cCnstLvlRange = '<RANGELEVEL>' - ранг пользователя {1,2,3}, заданный для уровня
cCnstLvlNumConf = '<NUMCONF>' - номер конфигурации экранных полей
cCnstLvlVidScreen = '<VIDSCREEN>' - вид экрана {memo,graf}

cCnstLvlAlias = '<CURALIAS>' - алиас текущей таблицы

Константы расположены в серверной таблице INSTTOSTRING:

Все константы с соответствующими описаниями включены в файл …\UniRefer\apitools\ApDefin.pas.

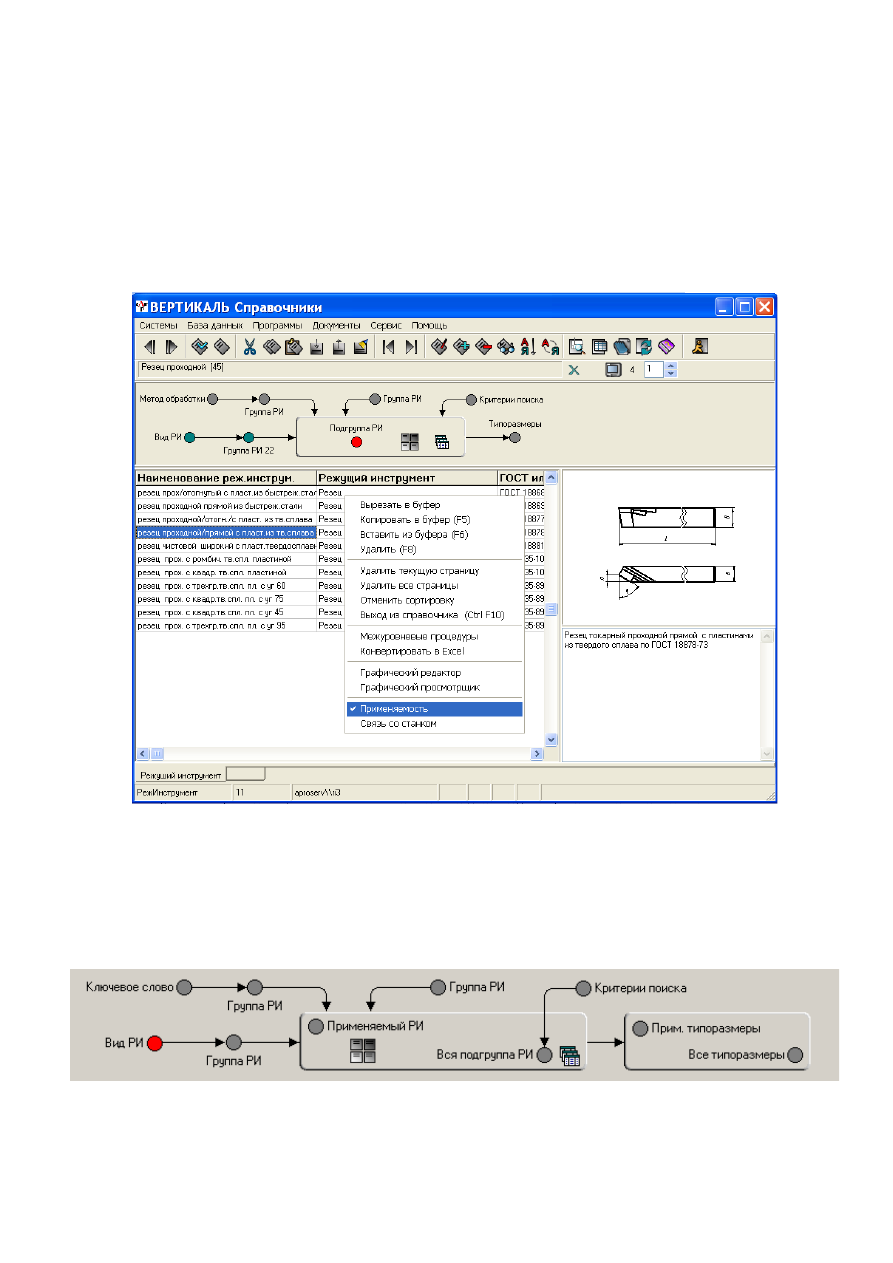

19. В текст скрипта, формирующего SQL-запрос, можно помещать зарезервированные слова (флаги),
вместо которых в процессе выполнения скрипта будут подставляться 0 или 1 в зависимости от
текущей установки. Флаг устанавливается в выпадающем меню на сетке данных.

При   установке   флага   для   пункта   “Применяемость”   строка   <APPLY>,   включенная   в  VBScript,
принимает   значение   =   1,   при   снятии   флага   =   0   (аналогично   для   <LINK>).   В   момент   изменения
состояния   пункта   меню   обновляется   текущий  SQL-запрос,   закрывается   и   заново   активизируется
текущая таблица.

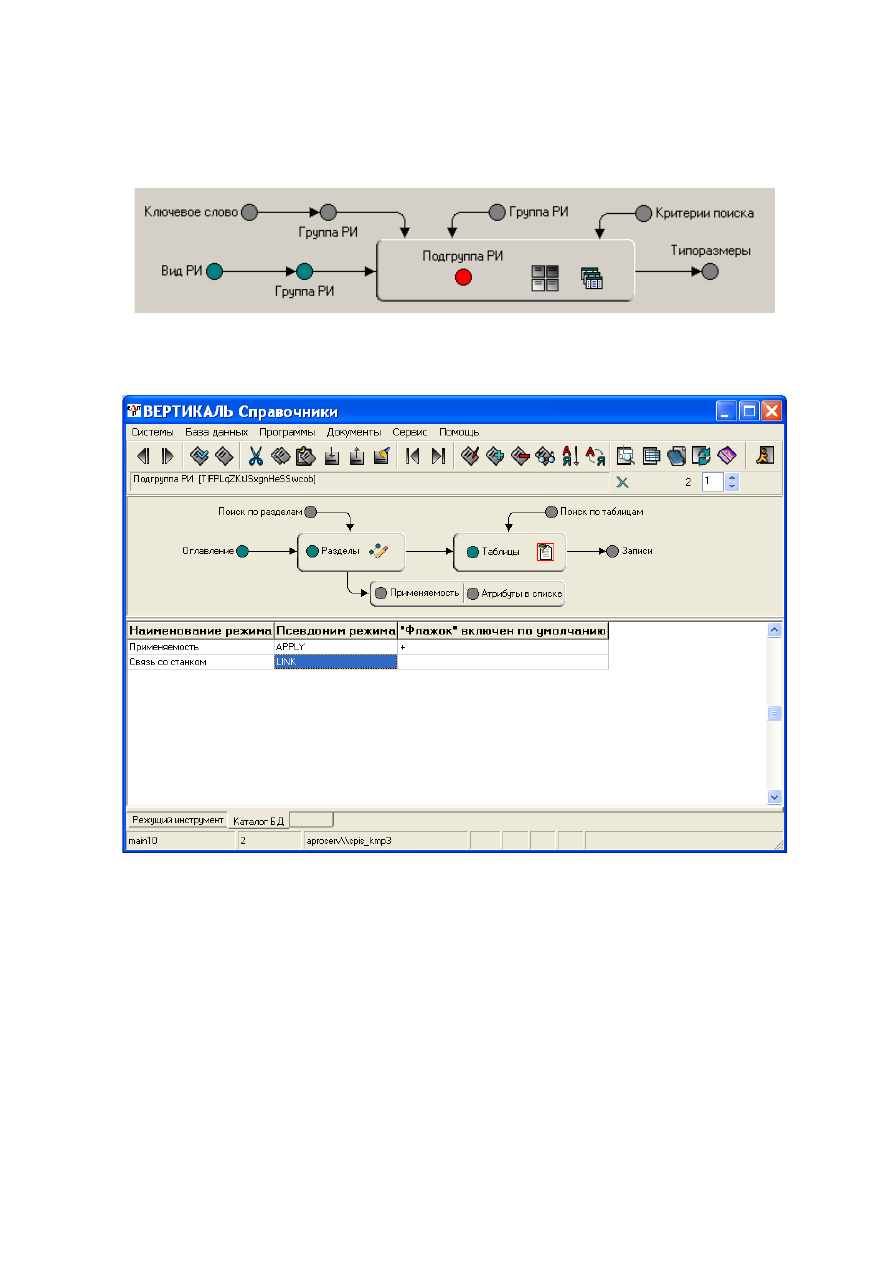

Использование ключевых слов <APPLY> и <LINK> позволяет упростить навигационных схемы :

после применения VBScript :

function SQL(x,y)

If <APPLY>= 1 then SQL = " SELECT * FROM RI3 WHERE (PRIMEN IS NOT NULL) AND (PRIMEN
<> '') AND (FID=#RI2.ID) " Else SQL = " SELECT * FROM RI3 WHERE FID=#RI2.ID "
End If
End Function

Подключение зарезервированных констант к навигационной схеме производится в списке “Каталог
БД” на уровне “Фильтры”.

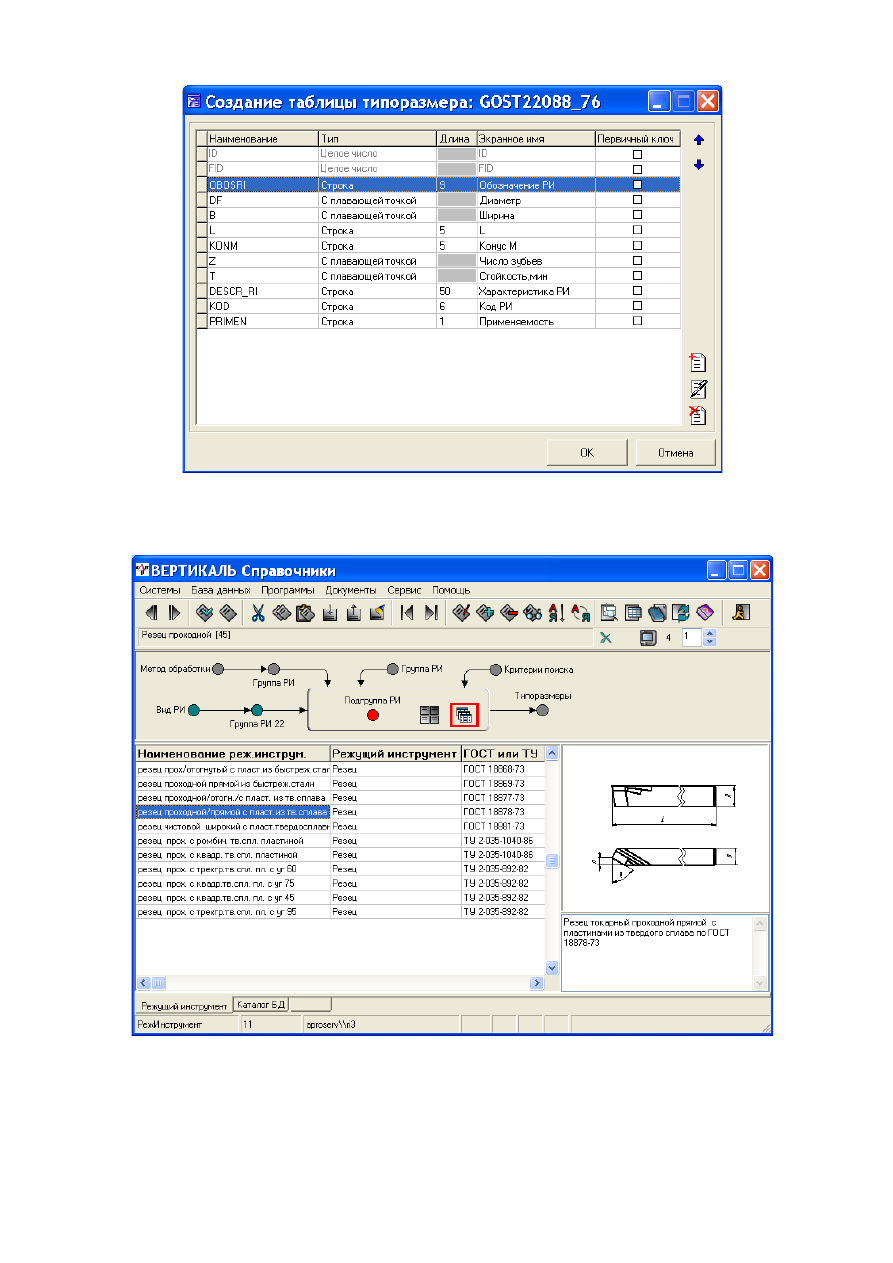

20. Разработана программа (исполняемый модуль CreateTPR.exe), предназначенная для создания и
редактирования структур таблиц типоразмеров инструментов.

В навигационные схемы РИ, ИИ, СИ,… добавлена иконка «Создание таблицы типоразмеров»,
вызывающая CreateTPR.exe.

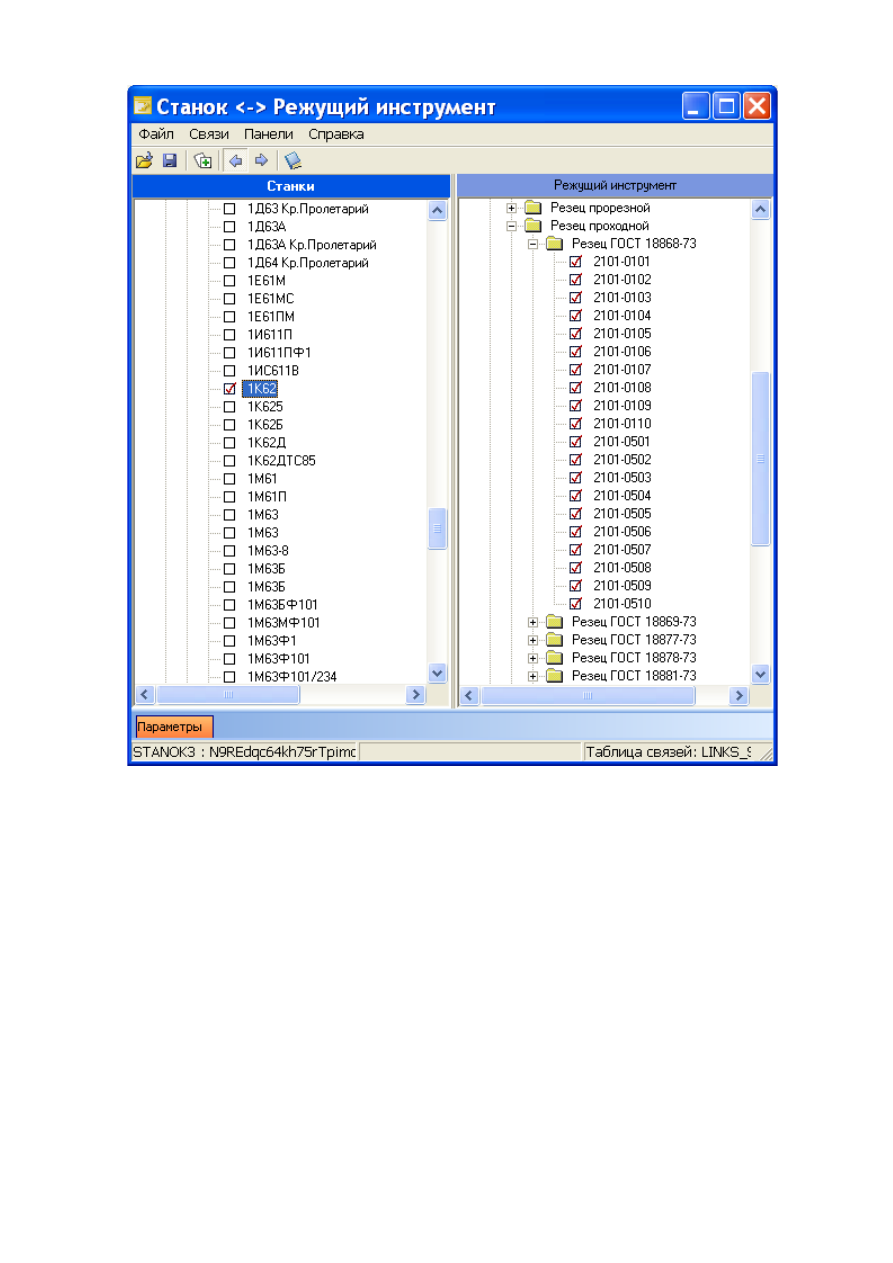

21. Разработана программа …\UniRefer\Utils\SetLink.exe, устанавливающая связи между
технологическими объектами.

22. Реализован доступ базового протокола КОМПАС к информации из таблиц типоразмеров. Для
этого в таблицах типоразмеров определенного справочника используется сквозной генератор. Данные
из полей ID и FID копируются в сводную таблицу. С помощью этой таблицы и осуществляется доступ
к записям таблиц типоразмеров. В случае если таблица создается в обход модуля CreateTPR.exe, то
триггеры, специфичные для данного типа таблиц, не будут подключены.

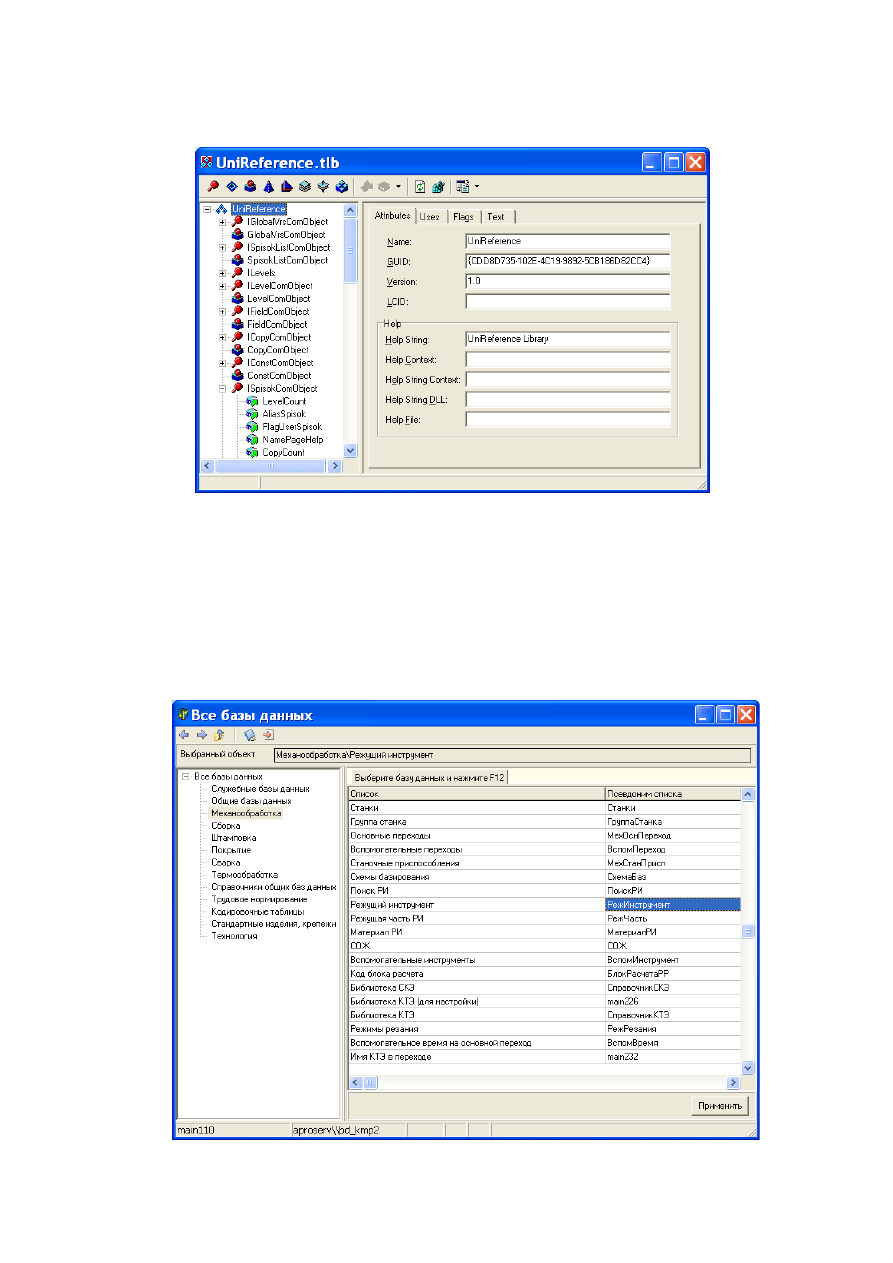

23. В СОМ-сервере UniReference.dll реализовано порядка 200 API-функций :

Описание функций находится в файле …\UniRefer\Doc\”Описание API UniReference.doc”. Разработано
несколько клиентских приложений, иллюстрирующих работу СОМ-сервера (UniReference.dll).
Исходные тексты клиентских модулей расположены в папке …\UniRefer \ApiTools.

В качестве примера работы с СОМ-сервером приведен упрощенный вариант универсального

технологического справочника (…\UniRefer \ApiTools\TechReferenceMin), Модуль реализует доступ к
серверным и локальным базам данных aproserv. Любой справочник, зарегистрированный в каталоге
баз данных системы, может быть загружен в TechReference.exe.
