ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 1

−

A Few Words About Safety

Service Information

For Your Customer’s Safety

For Your Safety

Important Safety Precautions

The service and repair information contained in this manual is intended for use by qualified, professional technicians.
Attempting service or repairs without the proper training, tools, and equipment could cause injury to you or others. It could
also damage the vehicle or create an unsafe condition.

This manual describes the proper methods and procedures for performing service, maintenance, and repairs. Some
procedures require the use of specially designed tools and dedicated equipment. Any person who intends to use a
replacement part, service procedure or a tool that is not recommended by Honda, must determine the risks to their
personal safety and the safe operation of the vehicle.

If you need to replace a part, use genuine Honda parts with the correct part number or an equivalent part. We strongly
recommend that you do not use replacement parts of inferior quality.

Proper service and maintenance are essential to the customer’s
safety and the reliability of the vehicle. Any error or oversight while
servicing a vehicle can result in faulty operation, damage to the
vehicle, or injury to others.

Because this manual is intended for the professional service
technician, we do not provide warnings about many basic shop
safety practices (e.g., Hot parts

wear gloves). If you have not

received shop safety training or do not feel confident about your
knowledge of safe servicing practice, we recommend that you do not
attempt to perform the procedures described in this manual.

Some of the most important general service safety precautions are
given below. However, we cannot warn you of every conceivable
hazard that can arise in performing service and repair procedures.
Only you can decide whether or not you should perform a given task.

Make sure you have a clear understanding of all basic shop safety practices and that you are wearing appropriate clothing
and using safety equipment. When performing any service task, be especially careful of the following:

Read all of the instructions before you begin, and make sure you have the tools, the replacement or repair parts, and the
skills required to perform the tasks safely and completely.

Protect your eyes by using proper safety glasses, goggles or face shields any time you hammer, drill, grind, pry or work
around pressurized air or liquids, and springs or other stored-energy components. If there is any doubt, put on eye
protection.

Use other protective wear when necessary, for example gloves or safety shoes. Handling hot or sharp parts can cause
severe burns or cuts. Before you grab something that looks like it can hurt you, stop and put on gloves.

Protect yourself and others whenever you have the vehicle up in the air. Any time you lift the vehicle, either with a hoist
or a jack, make sure that it is always securely supported. Use jack stands.

Make sure the engine is off before you begin any servicing procedures, unless the instruction tells you to do otherwise.
This will help eliminate several potential hazards:

Carbon monoxide poisoning from engine exhaust. Be sure there is adequate ventilation whenever you run the engine.

Burns from hot parts or coolant. Let the engine and exhaust system cool before working in those areas.

Injury from moving parts. If the instruction tells you to run the engine, be sure your hands, fingers and clothing are out of
the way.

Gasoline vapors and hydrogen gases from batteries are explosive. To reduce the possibility of a fire or explosion, be
careful when working around gasoline of batteries.

Use only a nonflammable solvent, not gasoline, to clean parts.

Never drain or store gasoline in an open container.

Keep all cigarettes, sparks and flames away from the battery and all fuel-related parts.

Improper service or repairs can create an
unsafe condition that can cause your customer
or others to be seriously hurt or killed.

Follow the procedures and precautions in this
manual and other service materials carefully.

Failure to properly follow instructions and
precautions can cause you to be seriously hurt
or killed.

Follow the procedures and precautions in this
manual carefully.

•

•

•

•

•

•

•

•

•

•

03/01/08 09:05:36 61HN400A_001

＃

＃

＃

SYMBOLS

The symbols used throughout this manual show specific service procedures. If supplementary information is required
pertaining to these symbols, it would be explained specifically in the text without the use of the symbols.

Replace the part(s) with new one(s) before assembly.

Replace the part(s) with new one(s) before assembly.

Use molybdenum oil solution (mixture of the engine oil and molybdenum grease in a ratio of 1 : 1).

Use multi-purpose grease (Lithium based multi-purpose grease NLGI

2 or equivalent).

Use molybdenum disulfide grease (containing more than 3% molybdenum disulfide, NLGI

2 or

equivalent).
Example: Molykote BR-2 plus manufactured by Dow Corning, U.S.A.

Multi-purpose M-2 manufactured by Mitsubishi Oil, Japan

Use molybdenum disulfide paste (containing more than 40% molybdenum disulfide, NLGI

2 or

equivalent).
Example: Molykote G-n paste, manufactured by Dow Corning, U.S.A.

Honda Moly 60 (U.S.A. only)
Rocol ASP manufactured by Rocol Limited, U.K.
Rocol Paste manufactured by Sumico Lubricant, Japan

Use silicone grease.

Apply a locking agent. Use a middle strength locking agent unless otherwise specified.

Apply sealant.

Use DOT 4 brake fluid. Use the recommended brake fluid unless otherwise specified.

Use Fork or Suspension Fluid.

03/01/08 09:05:55 61HN400A_003

−

−

−

Honda Motor Co., Ltd.

SERVICE PUBLICATION OFFICE

ALL INFORMATION, ILLUSTRATIONS, DIREC-
TIONS AND SPECIFICATIONS INCLUDED IN
THIS PUBLICATION ARE BASED ON THE LATEST
PRODUCT INFORMATION AVAILABLE AT THE
TIME OF APPROVAL FOR PRINTING. Honda
Motor Co., Ltd. RESERVES THE RIGHT TO MAKE
CHANGES AT ANY TIME WITHOUT NOTICE AND
WITHOUT INCURRING ANY OBLIGATION
WHATSOEVER. NO PART OF THIS PUBLICATION
MAY BE REPRODUCED WITHOUT WRITTEN
PERMISSION. THIS MANUAL IS WRITTEN FOR
PERSONS WHO HAVE ACQUIRED BASIC
KNOWLEDGE OF MAINTENANCE ON Honda
MOTORCYCLES, MOTOR SCOOTERS OR ATVS.

HOW TO USE THIS MANUAL

CONTENTS

GENERAL INFORMATION

MAINTENANCE

LUBRICATION SYSTEM

FUEL SYSTEM

ALTERNATOR/STARTER CLUTCH

BATTERY/CHARGING SYSTEM

IGNITION SYSTEM

ELECTRIC STARTER

LIGHTS/METERS/SWITCHES

FRAME/BODY PANELS/EXHAUST
SYSTEM

CLUTCH/GEARSHIFT LINKAGE

REAR WHEEL/SUSPENSION

TROUBLESHOOTING

ENGINE REMOVAL/INSTALLATION

TECHNICAL FEATURES

FRONT WHEEL/SUSPENSION/
STEERING

REAR DRIVING MECHANISM

CHASSIS

ELECTRICAL

INDEX

CYLINDER/PISTON

CRANKCASE/TRANSMISSION/
CRANKSHAFT

BRAKE SYSTEM

WIRING DIAGRAM

ENGINE

CYLINDER HEAD/VALVE

•
•

•

FRONT DRIVING MECHANISM (FM/FE models)

ELECTRIC SHIFT PROGRAM
(ESP: TE/FE models)

Date of Issue:

Honda Motor Co., Ltd.

May, 2002

Your safety, and the safety of others, is very important. To help
you make informed decisions we have provided safety
messages and other information throughout this manual. Of
course, it is not practical or possible to warn you about all the
hazards associated with servicing this vehicle. You must use
your own good judgement.
You will find important safety information in a variety of forms
including:

Instructions

how to service this vehicle correctly and safety.

This service manual describes the service procedures for the TRX350
TM/TE and TRX350 FM/FE.

Follow the Maintenance Schedule (Section 3) recommendations to
ensure that the vehicle is in peak operating condition and the
emission levels are within the standards set by the California Air
Resources Board.

Performing the first scheduled maintenance is very important. It
compensates for the initial wear that occurs during the break-in
period.

Sections 1 and 3 apply to the whole motorcycle. Section 2 illustrates
procedures for removal/installation of components that may be
required to perform service described in the following sections.
Sections 4 through 21 describe parts of the vehicle, grouped
according to location.

Find the section you want on this page, then turn to the table of
contents on the first page of the section.

Most sections start with an assembly or system illustration, service
information and troubleshooting for the section. The subsequent
pages give detailed procedures.

If you don’t know the source of the trouble, go to Section 24,
Troubleshooting.

Safety Labels

on the vehicle

Safety Messages

preceded by a safety alert symbol

and

one of three signal words, DANGER, WARNING, or CAUTION.
These signal words mean:

You WILL be KILLED or SERIOUSLY
HURT if you don’t follow instructions.

You CAN be KILLED or SERIOUSLY HURT
if you don’t follow instructions.

You CAN be HURT if you don’t follow
instructions.

As you read this manual, you will find information that is preceded by
a

symbol. The purpose of this message is to help prevent

damage to your vehicle, other property, or the environment.

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

1

23

24

25

03/01/08 09:05:51 61HN400A_002

−

−

−

−

SERVICE RULES

1-1

MODEL IDENTIFICATION

1-1

SPECIFICATIONS

1-3

TORQUE VALUES

1-13

TOOLS

1-16

LUBRICATION & SEAL POINTS

1-18

CABLE & HARNESS ROUTING

1-22

EMISSION CONTROL SYSTEMS

1-33

EMISSION CONTROL INFORMATION
LABEL (U.S.A only)

1-34

SERVICE RULES

MODEL IDENTIFICATION

1

1-1

1. GENERAL INFORMATION

This manual covers 4 types of TRX350 models:

TM

2WD/Left foot operated gearshift

TE

2WD/Electric shift program (ESP)

FM

4WD/Left foot operated gearshift

FE

4WD/Electric shift program (ESP)

Be sure to refer to the procedure that pertains to the appropriate version of the TRX350.

Use genuine HONDA or HONDA-recommended parts and lubricants or their equivalents. Parts that don’t meet HONDA’s
design specifications may cause damage to the motorcycle.
Use the special tools designed for this product to avoid damage and incorrect assembly.
Use only metric tools when servicing the motorcycle. Metric bolts, nuts and screws are not interchangeable with English
fasteners.
Install new gaskets, O-rings, cotter pins, and lock plates when reassembling.
When tightening bolts or nuts, begin with the larger diameter or inner bolt first. Then tighten to the specified torque
diagonally in incremental steps unless a particular sequence is specified.
Clean parts in cleaning solvent upon disassembly. Lubricate any sliding surfaces before reassembly.
After reassembly, check all parts for proper installation and operation.
Route all electrical wires as shown on pages 1-22 through 1-32, Cable & Harness routing.

1.

2.
3.

4.
5.

6.
7.
8.

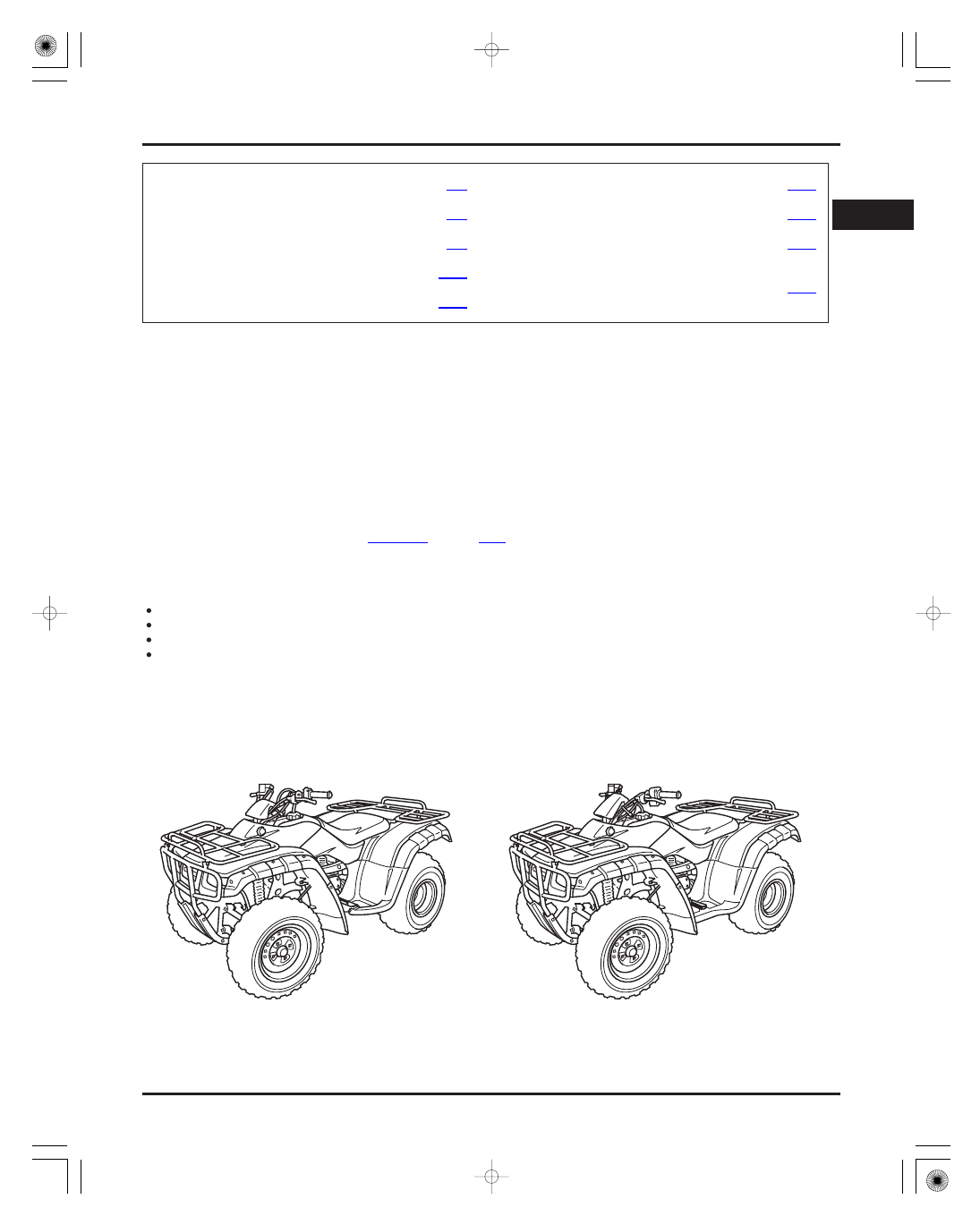

TRX350 TM/FM:
(U.S.A. type shown)

TRX350 TE/FE:

03/01/08 09:06:04 61HN400A_004

GENERAL INFORMATION

1-2

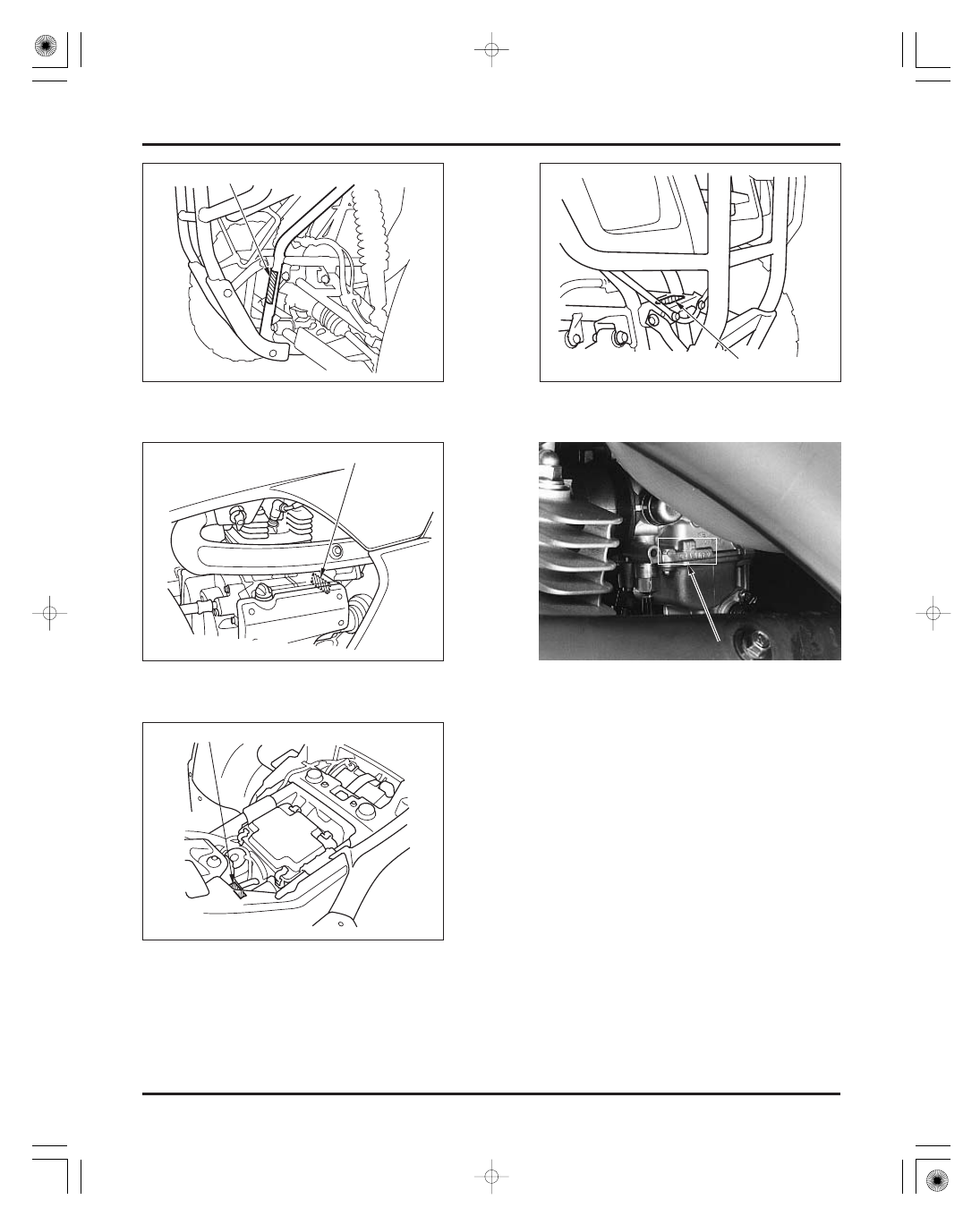

The frame serial number is stamped on the front side
