Доступ для проверки

Доступ к двигателю

Для того чтобы провести сервисное обслуживание,

осмотр и смазку трактора, необходимо открыть и

снять различные панели и щитки .
ВАЖНО:  После  проведения  работ  на  тракторе,

установите

все

защитные

щитки

перед

эксплуатацией трактора .

Доступ к аккумуляторам

Аккумуляторы  располагаются  сверху  топливного

бака  с  правой  стороны .  Отпустите  защелку  и

поднимите крышку аккумулятора .
Удостоверьтесь, что крышка опущена и защелкнута

при эксплуатации трактора .

Открытие панели капота

Чтобы  обеспечить  легкий  доступ  к  двигателю,

каждая  боковая  панель  капота  распахивается

вертикально .  Существует  внутренняя  защелка,

(2)  которая  отпускает  панель .  Каждая  панель

держится  в  открытом  состоянии  при  помощи

пневматической распорки . Закройте панели капота,

потянув вниз с ее стороны и оказывая постоянное

давление  на  панель .  Пневматическая  распорка

сложится,  и  панель  перейдет  через  среднее

положение  и  защёлкнется .  Не  давите  на  панель

вниз, преодолевая сопротивление пневматической

распорки .

Снятие панелей капота

Панели  капота  можно  легко  снять,  если

необходим более полный доступ для технического

обслуживания .

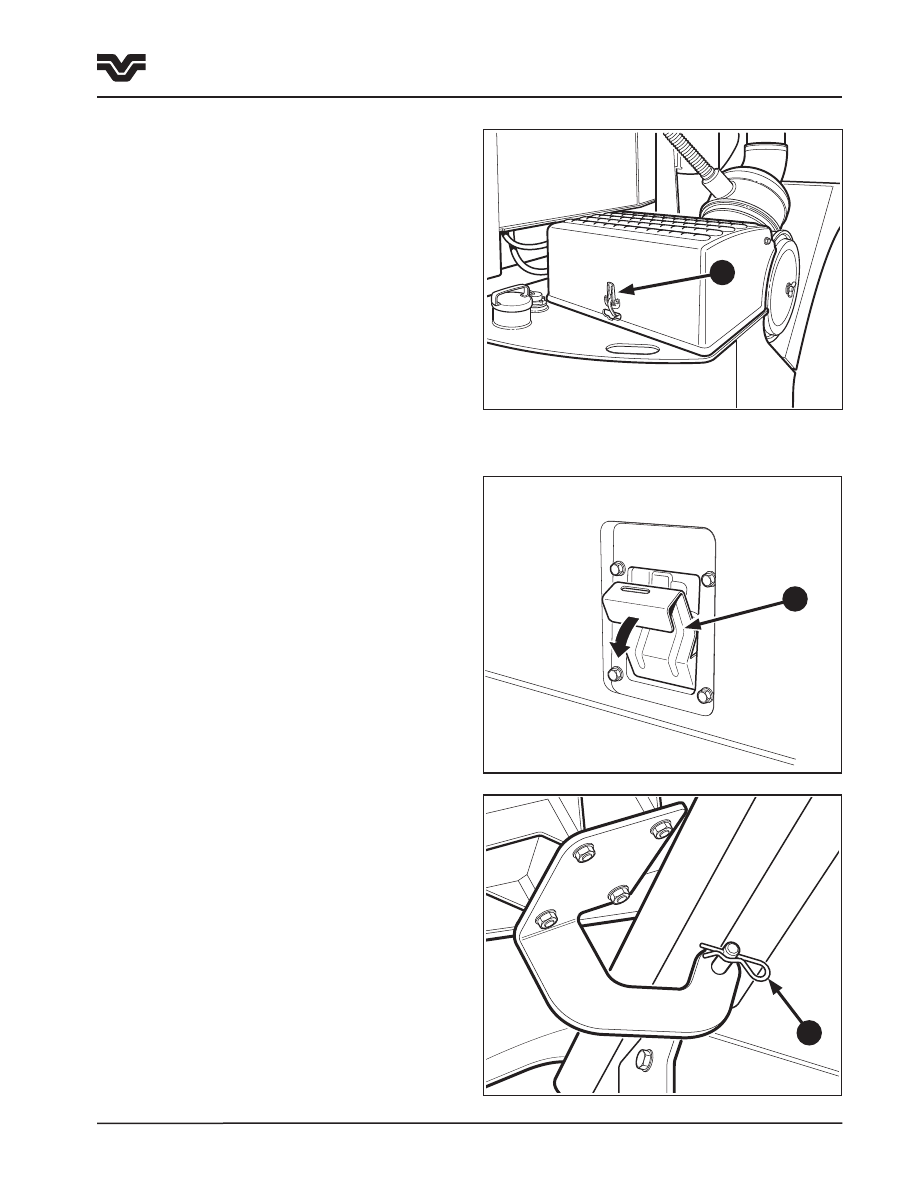

Удалите  шпильки-зажимы  (3)  из  передних  и

1 .

задних пальцев, удерживающих крылья петель

панели капота .
Отсоедините  пневматическую  распорку  от

2 .

панели капота .
Сдвиньте  панель  вперед,  чтобы  освободить

3 .

пальцы, и приподнимите .
Уберите  панель  из  рабочей  зоны,  чтобы

4 .

предотвратить ее повреждение .

Чтобы  поставить  панели  обратно,  повторите

вышеописанную процедуру в обратном порядке .

Раздел 4 - Смазка и техническое обслуживание

Доступ для проверки

2

3

F2-13

1

4-6

435/485/535

Раздел 4 - Смазка и техническое обслуживание

Регламент смазки и технического обслуживания

Регламент смазки и технического обслуживания

Периодичность

техобслуживания

№

Операция

Проверка

Очистка

Смазка

Замена

Наладка

Слив

Каждые 10 часов

или ежедневно

1

Передняя решетка радиатора

•

1

Маслоохладитель гидросистемы

•

1

Маслоохладитель коробки передач

•

1

Конденсатор кондиционера

•

1

Промежуточный охладитель

•

1

Радиатор

•

1

Охладитель топлива

•

2

Уровень охлаждающей жидкости двигателя

•

3

Натяжение ремня вентилятора двигателя/водяного

насоса

•

4

Натяжение ремня генератора /компрессора

кондиционера

•

5

Уровень масла двигателя

•

6

Топливный фильтр

•

7

Дополнительный топливный фильтр (опция)

•

8

Уровень масла в гидросистеме

•

9

Уровень масла в коробке передач (все коробки передач)

•

10

Регулировка тормоза

•

•

11

Нижний поворотный палец

•

12

Болты передних колес, 2 шт .

•

13

Болты задних колес, 2 шт .

•

14

Верхний поворотный палец

•

15

Палец передней продольной рулевой тяги, 2 шт .

•

16

Палец задней продольной рулевой тяги, 2 шт .

•

17

Опорный подшипник вала привода на задний мост

•

18

Воздухозаборный патрубок

•

Каждые 50 часов

19

Воздушный фильтр кабины

•

20

Генератор

•

21

Давление воздуха в шинах

•

22

Уровень масла в дифференциале/Масло в редукторе

•

Каждые 250 часов

23

Масло и фильтр двигателя

•

24

Топливный фильтр

•

25

Добавочная охлаждающая жидкость двигателя

•

26

Масляный фильтр коробки передач (CAT TA22

•

27

Замена масла коробки передач * (CAT TA22)

•

28

Сапун коробки передач (CAT TA22)

•

29

Сливные шланги кондиционера

•

30

Уровень хладагента

•

31

Комплект грузов (опция)

•

32

Конструктивные элементы колес

•

Каждые 300 часов

33

Фильтр коробки передач (1407 Twindisc)

•

Каждые 500 часов

34

Клеммы аккумулятора

•

35

Уровень электролита в аккумуляторе

•

36

Соединения аккумуляторной батареи к стартеру

двигател

•

37

Воздушный фильтр предварительной очистки двигателя

•

38

Всасывающая сетка  гидравлической системы

•

39

Гидравлический фильтр – стандартный расход жидкости

•

40

Гидравлический фильтр – интенсивный расход

жидкости (опция)

•

41

Фильтр коробки передач (только коробка передач  с

синхронизаторами)  )

•

435/485/535

4-7

Раздел 4 - Смазка и техническое обслуживание

Регламент смазки и технического обслуживания

(* В течение первых 250 часов эксплуатации .)

Периодичность

техобслуживания

№

Операция

Проверка

Очистка

Смазка

Замена

Наладка

Слив

Каждые 500 часов

42

Сапун гидравлического бака

•

43

Вспомогательный топливный фильтр (опция)

•

44

Масло дифференциала/ Масло в редукторе

•

45

Болты крепления моста

•

46

Блок сцепного устройства

•

47

Очистка трактора паром

•

Каждые 1000

часов

48

Масло коробки передач (CAT TA22)

•

49

Всасывающая сетка коробки передач (CAT TA22)

•

50

Замена внутренних и внешних элементов воздушного

фильтра двигателя

•

51

•

52

Воздушный фильтр кабины

•

Каждые 1200

часов

53

Масло коробки передач (1407 Twindisc)

•

Каждые 1500

часов

54

Фильтр системы охлаждения )

•

55

Масло коробки передач (с синхронизаторами)

•

56

Всасывающая сетка коробки передач  (с синхронизаторами)

•

57

Крепления коробки передач

•

58

Масло гидросистемы

•

59

Монтажные опоры двигателя

•

60

Крепления турбокомпрессора двигателя

•

61

Шланги радиатора и системы отопления

•

62

Крепления кабины

•

Каждые 2000

часов

63

Охлаждающая жидкость двигателя

•

При загорании

аварийной

лампочки

64

Внешний элемент воздухоочистителя двигателя

•

При

необходимости

65

Лампы передних фар

•

66

Лампы рабочих фар

•

67

Лампы сигнала поворота/аварийного сигнала

•

68

Лампы стоп-сигнала/дорожных огней

•

69

Лампы габаритных огней

•

70

Лампы высокой интенсивности (HID) – передние

•

71

Лампы высокой интенсивности (HID) – задние

•

72

Потолочные лампы

•

73

Освещение правой консоли управления

•

74

Лампа аварийной сигнализации

•

75

Крышки задней части кабины

•

76/77

Предохранители и реле

•

78

Жидкость омывателя ветрового стекла

•

79

Стеклоочиститель

•

80

Пол кабины

•

81

Сиденье и обивка кабины

•

82

Баллон с эфиром

•

83

Топливные баки м

•

84

Задние крылья

•

85

Хранение

•

•

•

•

4-8

435/485/535

F4-6

Каждые 10 часов

Операция 1

Очистка  решетки  радиатора,  маслоохладителя

гидросистемы,

маслоохладителя

коробки

передач,

конденсатора

кондиционера,

охладителя наддувочного воздуха и охладителя

топлива

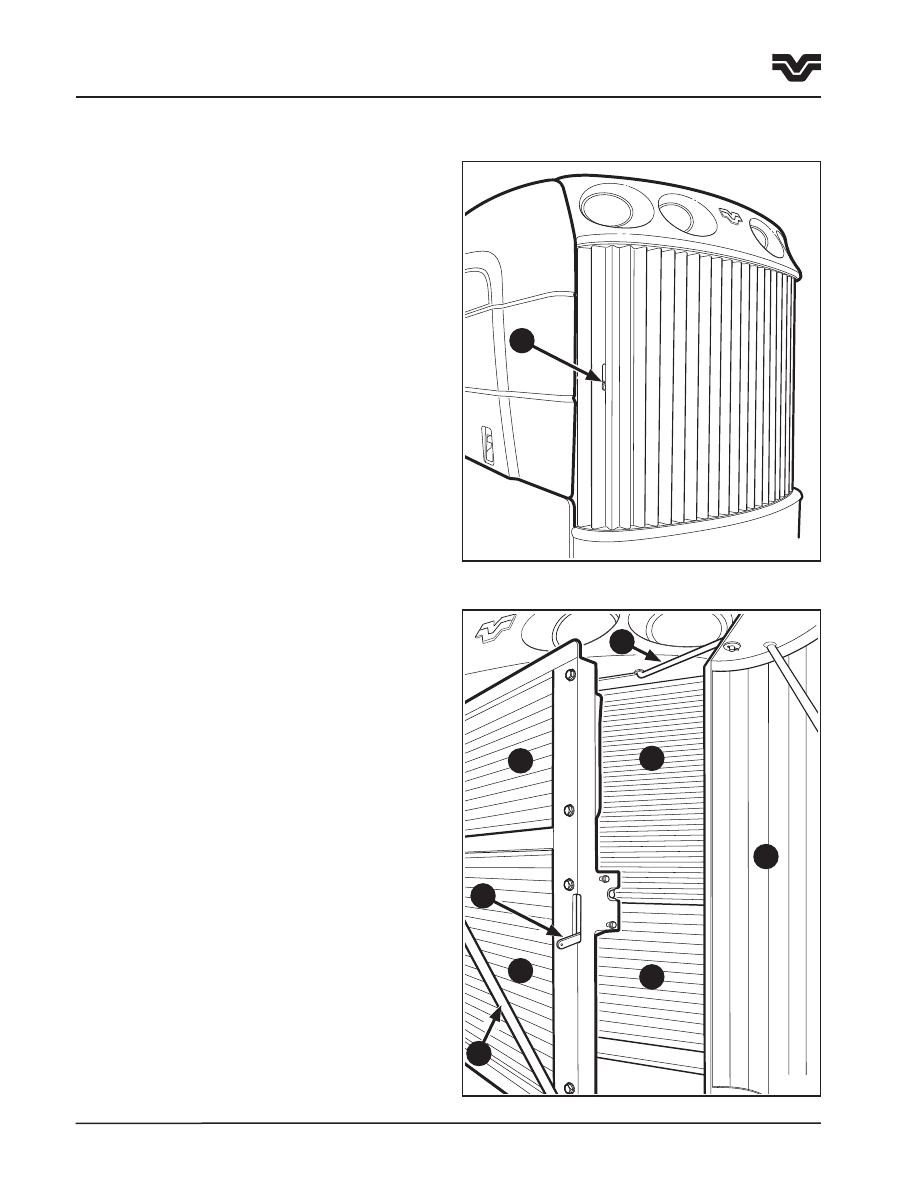

Доступ к комплектующим деталям обеспечивается

при  помощи  снятия  переднего  щита  решетки

радиатора .  Чтобы  открыть  переднюю  решетку,

необходимо поднять защелку (1) и откинуть решетку

вверх,  пока  она  не  заблокируется  в  полностью

открытом положении .
Необходимо  отпустить  запорное  устройство  (2)

щита решетки, перед тем как закрыть решетку .

Поднимите вверх рычаг защелки (3) и при помощи

перекладины  (4)  откройте  блок  конденсатора/

охладителя топлива .
Конденсатор (5), охладитель топлива (6), охладитель

наддувочного  воздуха  (7),  маслоохладитель

гидросистемы (8) и щит решетки (9) теперь открыты

и могут быть тщательно очищены с использованием

сжатого  воздуха .  Удалите  солому  или  грязь,

накопившуюся в пластинах деталей .
Продувание  пластин  сжатым  воздухом  в  обоих

направлениях

полностью

очистит

детали .

Необходимо удостовериться, что все края деталей

очищены .
Проверьте охладители на утечки или повреждения .
ПРИМЕЧАНИЕ:

Запрещается

использовать

высоконапорный  промыватель  для  очистки

ребер  радиатора.  Ребра  погнутся,  и  соты

радиатора придут в негодность.

Раздел 4 - Смазка и техническое обслуживание

Каждые 10 часов или ежедневно

F4-5

1

4

5

6

7

8

9

2

435/485/535

4-9

F4-7

F4-8

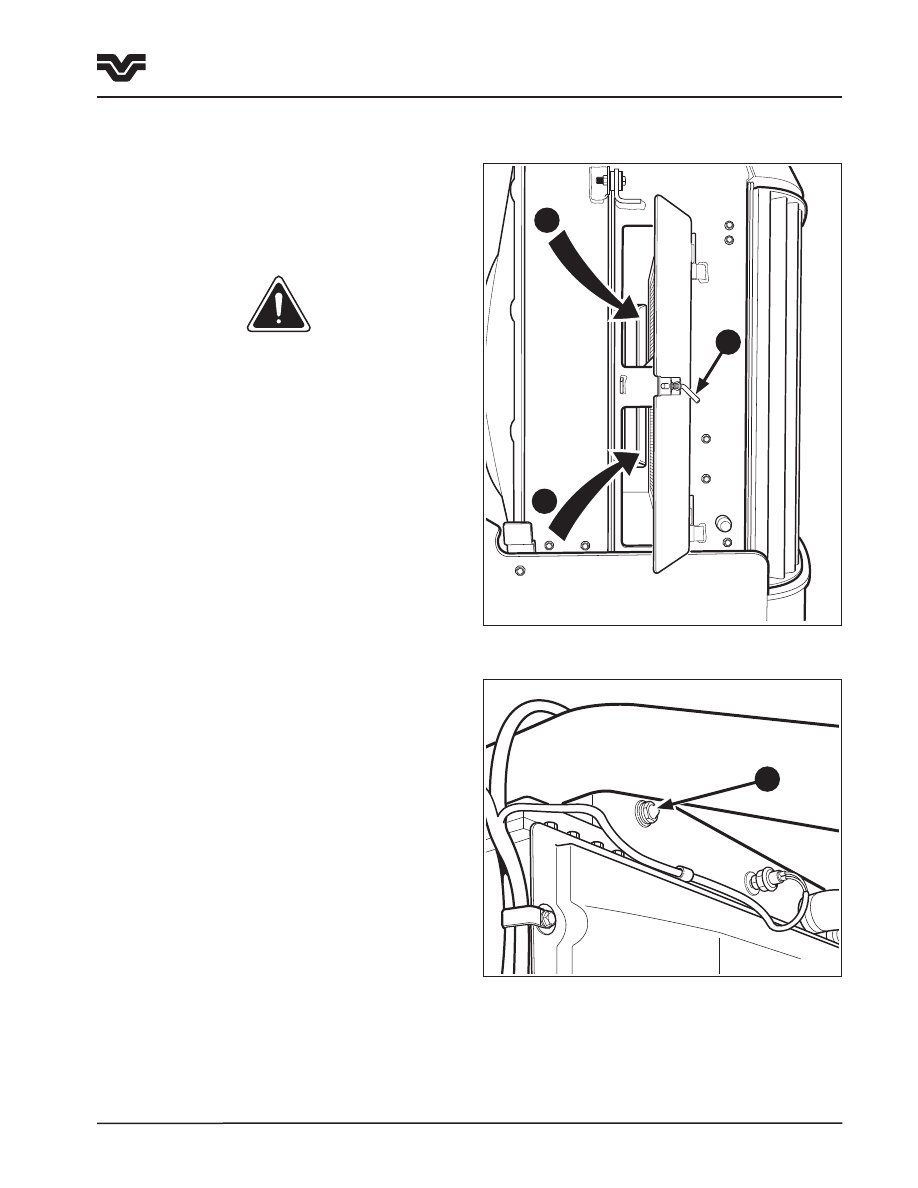

Отпустите  защелку  (1)  и  откройте  дверцы  для

обслуживания с каждой стороны радиатора, чтобы

получить  доступ  к  полости  между  радиатором  и

промежуточным  охладителем/маслоохладителем

(2) .  Удалите  солому  или  грязь,  накопившуюся

в  пластинах  деталей,  и  тщательно  очистите  с

использованием сжатого воздуха .



ОСТОРОЖНО: ПРИ ИСПОЛЬЗОВАНИИ СЖАТОГО

ВОЗДУХА  НЕОБХОДИМО  НАДЕТЬ  ЗАЩИТНЫЕ

ОЧКИ,  ЧТОБЫ  ИЗБЕЖАТЬ  ВОЗМОЖНОЙ

ТРАВМЫ ГЛАЗ. ПРИ ВЫДУВАНИИ ГРЯЗЬ МОЖЕТ

ПОПАСТЬ  В  ГЛАЗА  И  ВЫЗВАТЬ  СЕРЬЕЗНОЕ

ПОВРЕЖДЕНИЕ.

Операция 2

Проверка  уровня  охлаждающей  жидкости

двигателя
Уровень охлаждающей жидкости в двигателе можно

легко проверить, не снимая крышку радиатора .
Чтобы проверить уровень охлаждающей жидкости,

откройте  левый  щиток  двигателя  и  посмотрите  в

смотровое  стекло  (3),  расположенное  в  верхнем

левом  углу  радиатора .  Охлаждающая  жидкость

должна полностью заполнить смотровое стекло .

Раздел 4 - Смазка и техническое обслуживание

Каждые 10 часов или ежедневноy

1

3

2

2

4-10

435/485/535

F4-9

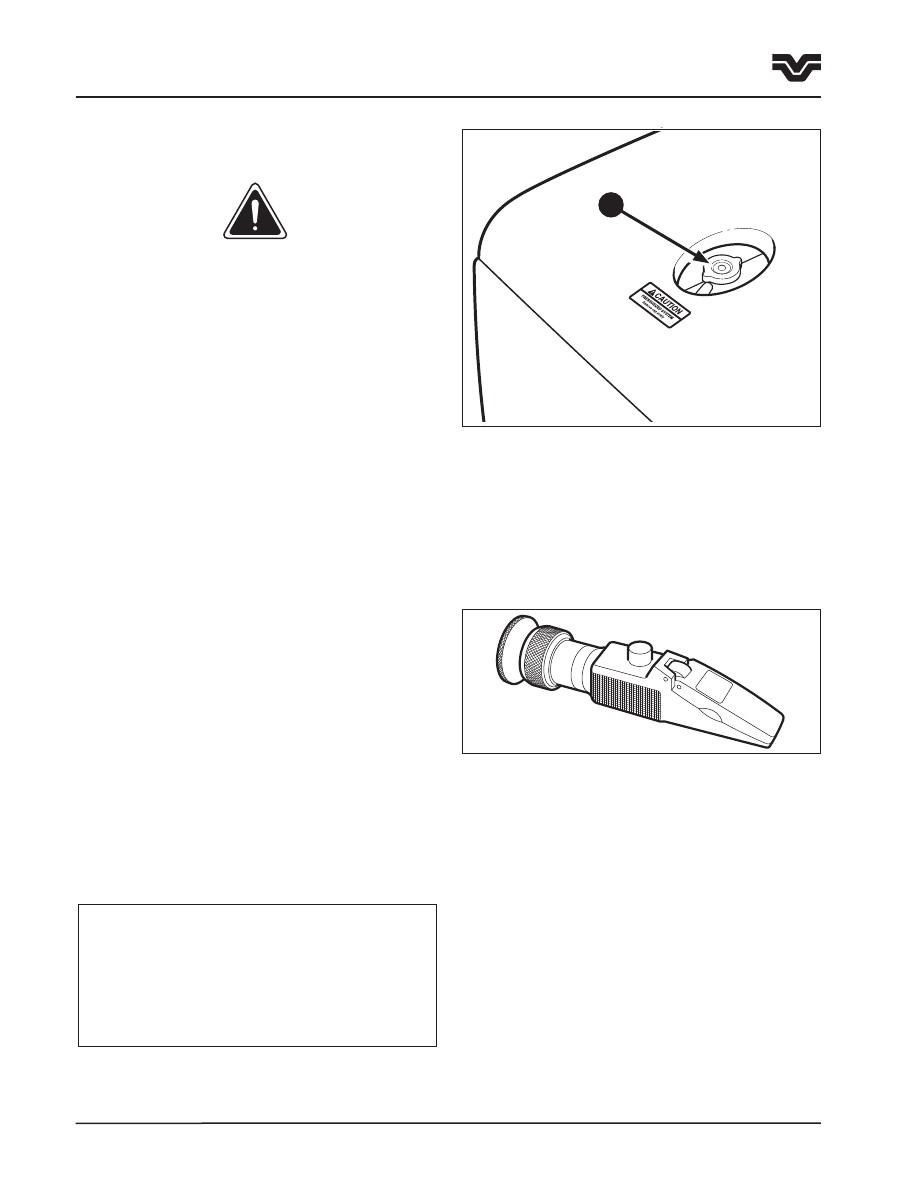

Если  уровень  охлаждающей  жидкости  двигателя

низкий,  добавьте  охлаждающую  жидкость  через

крышку радиатора (1) на верхней части капота .

ОСТОРОЖНО:

СИСТЕМА

ОХЛАЖДЕНИЯ

РАБОТАЕТ

ПОД

ДАВЛЕНИЕМ,

КОТОРОЕ

КОНТРОЛИРУЕТСЯ  КРЫШКОЙ  РАДИАТОРА.

ОПАСНО  СНИМАТЬ  КРЫШКУ,  ЕСЛИ  СИСТЕМА

НЕ

ОСТЫЛА.

ВСЕГДА

ПОВОРАЧИВАЙТЕ

КРЫШКУ МЕДЛЕННО ДО ПЕРВОЙ ОСТАНОВКИ

И  СПУСКАЙТЕ  ДАВЛЕНИЕ  ДО  ТОГО,  КАК

ПОЛНОСТЬЮ СНЯТЬ КРЫШКУ. ИСПОЛЬЗУЙТЕ

ПЕРЧАТКИ.
Охлаждающая жидкость, добавляемая в двигатель,

должна  отвечать  определенным  требованиям .

Используйте низкосиликатный антифриз, который

отвечает  техническому  стандарту  GM  6038-M,

или который содержит не более 0,1% безводного

метасиликата  (щелочного)  и  отвечает  или

техническому стандарту GM 1825-M, или стандарту

GM 1899-M, которые являются эксплуатационными

нормативами .
ПРИМЕЧАНИЕ: Заводская заправка представляет

собой  охлаждающую  смесь  (розового  цвета).

Пропилен  или  этиленгликоль  могут  быть

смешаны в системе охлаждения.
Используйте  мягкую  воду  в  охлаждающей  смеси .

Примеси в жесткой воде нейтрализуют ингибиторы

коррозии .  Жесткость  воды  не  должна  превышать

300 промилле или вода не должна содержать более

чем 100 промилле хлорида или сульфата .

Антифриз

Антифриз  необходимо  использовать  при  любом

климате  для  защиты  от  замерзания  и  кипения .

Компания  Cummins  Engine  рекомендует  степень

концентрации 50%, от 40% до 60% этиленгликоля

или пропиленгликоля в большинстве климатических

зон .  Максимальную  защиту  от  замерзания

обеспечивает  антифриз  с  концентрацией  68%,

которая  не  должна  превышаться  ни  при  каких

условиях .  Защита  антифриза  снижается  при

концентрации выше 68% .

Раздел 4 - Смазка и техническое обслуживание

Каждые 10 часов или ежедневно

1



ПРИМЕЧАНИЕ:  Уровень  защиты  антифриза  с

содержанием пропиленгликоля НЕ МОЖЕТ быть

проверен с помощью того же самого гидрометра,

который используется для антифриза на основе

этиленгликоля.
Необходимо  проверять  уровень  концентрации,

используя  рефрактометр.  Уровни  защиты  как

пропилен- , так и этиленгликоля (их смеси) могут

измеряться рефрактометром (Н/Д: CC2806).







Ethylene Glycol

Propylene Glycol

40%

-23°C

-21°C

50%

-37°C

-33°C

60%

-54°C

-40°C

68%

-71°C

-63°C

F4-67

Поскольку

уровень

защиты

охлаждающей

жидкости  определен  (соотношение  воды  и

антифриза),  смесь  должна  содержать  одну  часть

порошковой химической присадки Cummins DCA4

на галлон охлаждающей жидкости . Одна упаковка

порошковой химической присадки равна 42,5 г или

120 мл .
ВАЖНО:  Если  в  системе  охлаждения  не

поддерживать  необходимый  уровень  DCA4,  это

приведет к коррозии системы охлаждения и отказу

двигателя.
ВАЖНО: Концентрация DCA4 должна проверяться

с  помощью  тестера,  который  можно  заказать  у

компании  Cummins  /  Fleetguard  или  с  помощью

Вашего дилера  (Н/Д: CC2602).
ВАЖНО:  Не  добавляйте  холодную  охлаждающую

жидкость  в  неостывший  двигатель.  Это  может

привести  к  отказу  двигателя.  Дайте  двигателю

остыть менее чем до  50° С.

435/485/535

4-11

F4-24

Раздел 4 - Смазка и техническое обслуживание

Каждые 10 часов или ежедневно

Операция 3

Проверка  натяжения  ремня  вентилятора/

водяного насоса
Вентилятор  двигателя  и  водяной  насос  имеют

один  приводной  ремень  (2) .  Саморегулирующее

натяжное устройство (1) поддерживает постоянное

натяжение  ремня .  Если  обнаружится,  что  ремень

ослаблен,  проверьте  ось  вращения  натяжного

устройства .  Если  натяжное  устройство  работает

нормально,  возможно  необходимо  заменить

ремень .
Если  требуется  замена  ремня,  вставьте  плоский

конец  19  мм  (3/4”)  монтировки  в  паз  натяжного

устройства и снимите натяжение пружины, нажимая

на гаечный ключ . Снимите старый ремень со шкива

двигателя  и  поставьте  новый  ремень .  Вытащите

гаечный ключ и дайте устройству натянуть ремень .
Запасной ремень вентилятора/водяного насоса

Н/Д: 86033867

Операция 4

Проверка  натяжения  ремня  генератора/

компрессора кондиционера
Генератор  и  компрессор  кондиционера  имеют

один  приводной  ремень  (4) .  Саморегулирующее

натяжное устройство (3) поддерживает постоянное

натяжение  ремня .  Если  обнаружится,  что  ремень

ослаблен,  проверьте  ось  вращения  натяжного

устройства . Если устройство работает нормально,

возможно необходимо заменить ремень .
ПРИМЕЧАНИЕ:  Ремень  вентилятора/водяного

насоса  сначала  требуется  удалить,  чтобы

получить доступ – см. выше.
Если  требуется  замена  ремня,  вставьте  плоский

конец  13  мм  (1/2”)  монтировки  в  паз  натяжного

устройства и снимите натяжение пружины, нажимая

на гаечный ключ . Снимите старый ремень со шкива

двигателя  и  поставьте  новый  ремень .  Вытащите

гаечный ключ и дайте устройству натянуть ремень .
Запасной  ремень  генератора  /компрессора

кондиционера Н/Д: 86033868
ПРИМЕЧАНИЕ:

Приводные

ремни

можно

заказать у дилера.
ПРИМЕЧАНИЕ:  Обратитесь  к  руководству  по

эксплуатации  компании  Cummins  Engine  за

дополнительной информацией по поводу замены

ремня,  принципов  износа  и  центрирования

шкива.

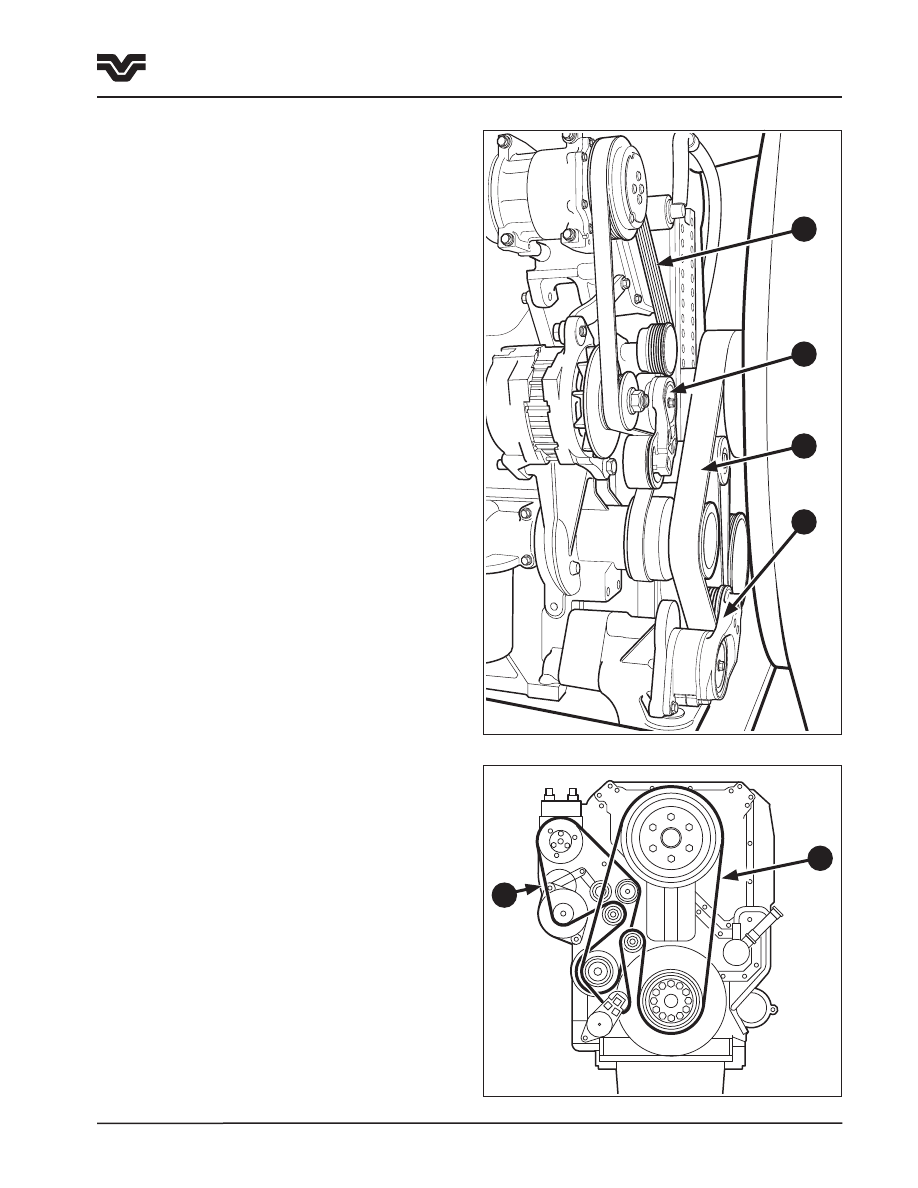

Рис .  F4-24  показывает  правильную  установку

ремней .

Ремень вентилятора/водяного насоса (2)

•

Ремень генератора /компрессора кондиционера

•

(4)

F4-10

1

2

3

4

4

2

4-12

435/485/535

Раздел 4 - Смазка и техническое обслуживание

Каждые 10 часов или ежедневно

Операция 5

Проверка уровня масла двигателя

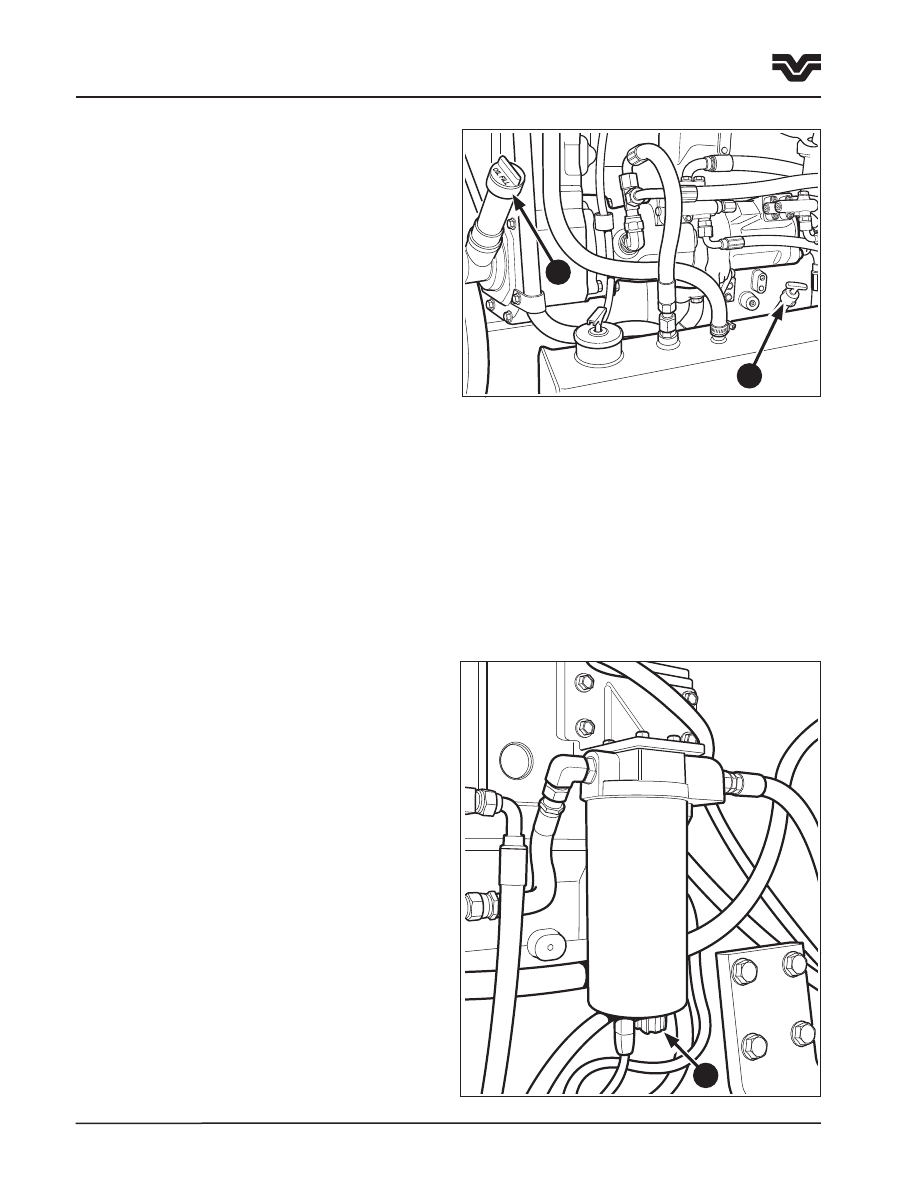

Проверяйте  уровень  масла  двигателя,  используя

щуп  для  измерения  уровня,  расположенный  на

левой  стороне  двигателя .  Это  следует  делать,

после  того  как  двигатель  был  выключен  и  масло

в  смазочной  системе  стекло  обратно  в  поддон

картера .
Отвинтите  ручку  щупа  для  измерения  уровня  (1)

и  вытащите  его  из  трубки .  На  щупе  стоят  метки,

указывающие  минимальный  уровень  –  «ADD»

(добавить) и максимальный уровень «FULL» (полный)

масла для двигателя . Если требуется долить масло,

отвинтите  крышку  заливного    отверстия  (2)  и

долейте необходимое количество масла .
ПРИМЕЧАНИЕ:

Трактор

должен

стоять

горизонтально при проверке уровня масла.
ВАЖНО:  Запрещается  эксплуатация  двигателя

при  уровне  масла  ниже,  чем  отметка  «ADD»  или

выше, чем отметка «FULL». Подождите, по крайней

мере, 5 минут после выключения двигателя, чтобы

проверить  масло.  Это  даст  время  маслу  стечь  в

поддон картера.
ПРИМЕЧАНИЕ:

Марка

заводского

масла

двигателя  –  10W-30.  Это  масло  помогает

осуществлять  запуск  в  холодную  погоду.

Масло  SAE  15W-40  находится  в  списке  масел

предпочтительной  вязкости  для  нормального

режима эксплуатации.
Рекомендуется использовать высококачественное

моторное  масло  для  работы  в  неблагоприятных

условиях SAE 15W-40 согласно API классификации

CE и CF-4 для большинства применений .
Дополнительную  информацию  по  использованию

масла для двигателя при экстремальных условиях

(холодная  или  жаркая  погода)  можно  найти  в

руководстве  по  эксплуатации  компании  Cummins

Engin .

Операция 6

Слив из отверстия топливного фильтра
Во  время  эксплуатации  топливный  фильтр

двигателя  отделяет  воду,  которая  может  быть  в

топливной системе .
Накопленная вода с примесями должна быть слита

из  топливного  фильтра  путем  открытия  клапана

сливного отверстия (3) на дне фильтра . Необходимо

сливать  жидкость  в  подходящий  контейнер,  пока

из  клапана  не  потечет  чистое  топливо .  Закрыть

клапан и затянуть вручную .

F4-11

1

2

F4-12

3
