BUHLER VERSATILE Трактор модели 435/485/53. Руководство - часть 8

435/485/535

3-31

F3-36

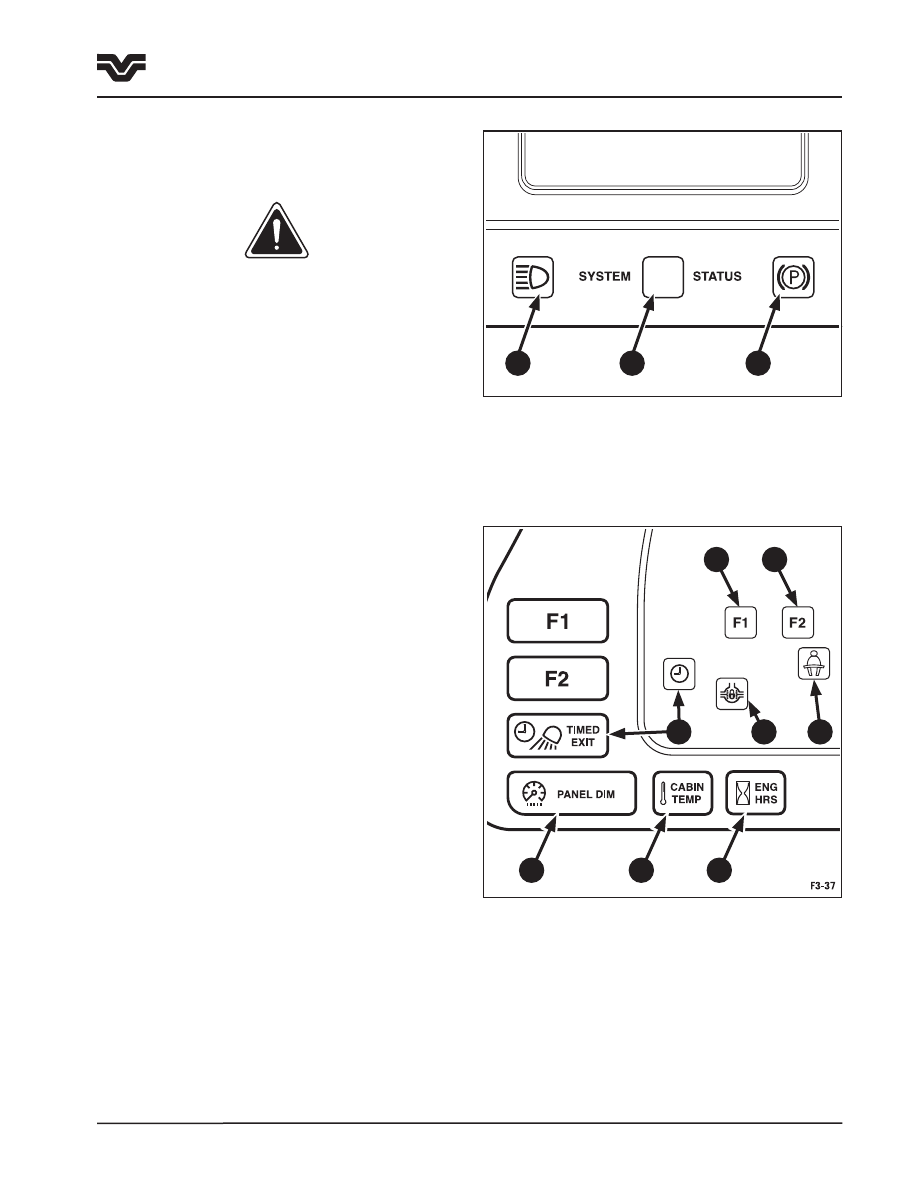

Стояночный тормоз

19.
Лампа  стояночного  тормоза  загорается  при

включении

стояночного

тормоза

(поднятом

рычаге) .

ПРЕДУПРЕЖДЕНИЕ:  ВО  ИЗБЕЖАНИЕ  ТРАВМЫ

ОБЯЗАТЕЛЬНО  ВКЛЮЧАЙТЕ  СТОЯНОЧНЫЙ

ТОРМОЗ ПЕРЕД ТЕМ, КАК ПОКИНУТЬ СИДЕНЬЕ
ТРАКТОРА.

Состояние систем

20.
Лампа состояния систем горит, если все системы

работают

нормально .

При

возникновении

неисправности

в

какой-либо

из

систем,

контролируемых  сигнальными  лампами  или

гистограммами, эта лампа мигает .

Дальний свет фар

21.
Лампа  дальнего  света  загорается  при  включении

дальнего света фар трактора .

F1

22.
Для дополнительного оборудования

F2

23.
Для дополнительного оборудования

Ремень безопасности

24.
Лампа  ремня  безопасности  загорается  при

включении  замка  зажигания  в  положение  “RUN”

(работа) и остается включенной на протяжении пяти

секунд,  для  напоминания  оператору  застегнуть

ремень безопасности .

Автоматическая блокировка дифференциала

25.
При  включении  автоматической  блокировки

дифференциала загорается лампа автоматической

блокировки дифференциала .

Задержка выключения света

26.

Нажать

кнопку

для

переключения

между

установками  задержки  выключения  света .  Лампа

загорается после установки таймера .

Подсветка панели

27.
Нажать

кнопку

для

переключения

между

установками  подсветки  (для  дополнительной

информации см стр . 3-36) .

Температура в кабине (опция)

28.
Нажать  кнопку  для  отображения  температуры  в

кабине на дисплее рабочих характеристик трактора

(ТРМ) .

Часы наработки

29.
Нажать кнопку для отображения часов наработки

двигателя .

20

19

21

27

28

29

25

24

26

23

22

Раздел 3 - Принцип работы

Приборная панель (EIC)

3-32

435/485/535

Раздел 3 - Принцип работы

Приборная панель (EIC)

F3-38

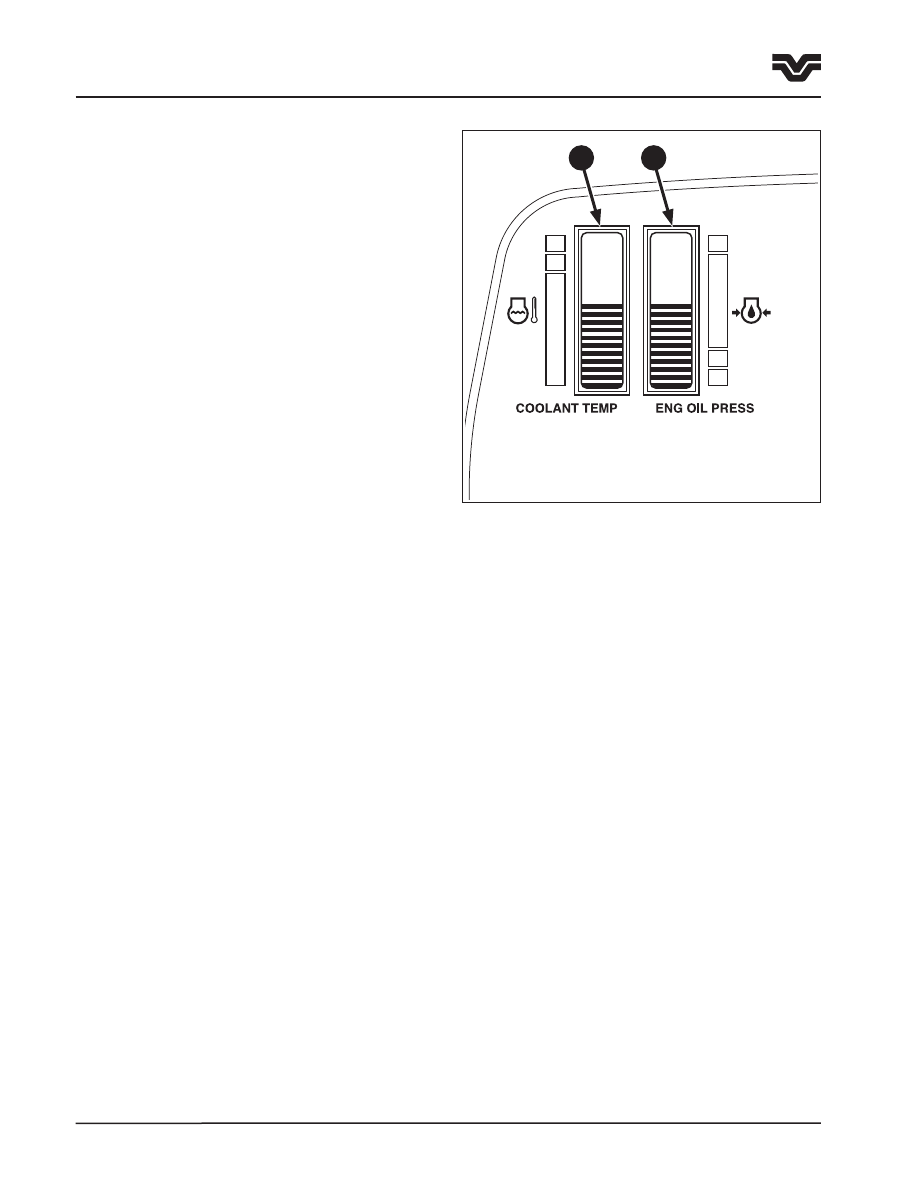

Индикаторы  гистограмм  (ЖК-

дисплей)

Каждая из четырех гистограмм состоит из двадцати

сегментов ЖК-дисплея .
Все датчики гистограмм постоянно проверяются на

наличие ошибок . При возникновении неисправности

гистограмма мигает и сохраняется код ошибки .

Температура  охлаждающей  жидкости

двигателя

Левая  наружная  гистограмма  (1)  показывает

температуру

охлаждающей

жидкости .

При

холодном  двигателе  отображается  один  сегмент .

Число  включенных  сегментов  увеличивается

по  мере  прогрева  двигателя .  При  нормальной

рабочей  температуре  двигателя  отображается

до  пятнадцати  сегментов .  Нормальный  рабочий

диапазон указан зеленой областью прилегающего

указателя диапазона .
Если

температура

охлаждающей

жидкости

превышает  допустимый  уровень,  гистограмма

начинает  мигать .  В  течение  30  секунд  перед

автоматической

остановкой

двигателя

на

среднем  дисплее  мигает  надпись  “STOP”

(стоп),  сопровождаемая  критической  звуковой

сигнализацией .
Немедленно  остановить  двигатель  и  выяснить

причину .
ПРИМЕЧАНИЕ: Гистограмма показывает только

температуру  охлаждающей  жидкости,  она  не

показывает  уровень  охлаждающей  жидкости.

Охлаждающую  жидкость  двигателя  следует

проверять ежедневно.



Давление масла в двигателе

Левая  внутренняя  гистограмма  (2)  показывает

давление  масла  в  двигателе .  При  нормальном

давлении масла в двигателе отображается вплоть

до шестнадцати сегментов гистограммы .
в  зеленой  области  прилегающего  указателя

диапазона .
При  падении  давления  масла  в  двигателе  ниже

допустимого уровня гистограмма начинает мигать .

В  течение  30  секунд  перед  автоматической

остановкой  двигателя  на  среднем  дисплее

мигает  надпись  “STOP”  (стоп)  сопровождаемая

критической звуковой сигнализацией .
Немедленно  остановить  двигатель  и  выяснить

причину .
ПРИМЕЧАНИЕ: Гистограмма показывает только

давление масла в двигателе. Она не показывает

уровень  масла.  Уровень  масла  в  двигателе

следует  проверять  ежедневно  при  помощи

щупа.

1

2

435/485/535

3-33

F3-40

F3-39

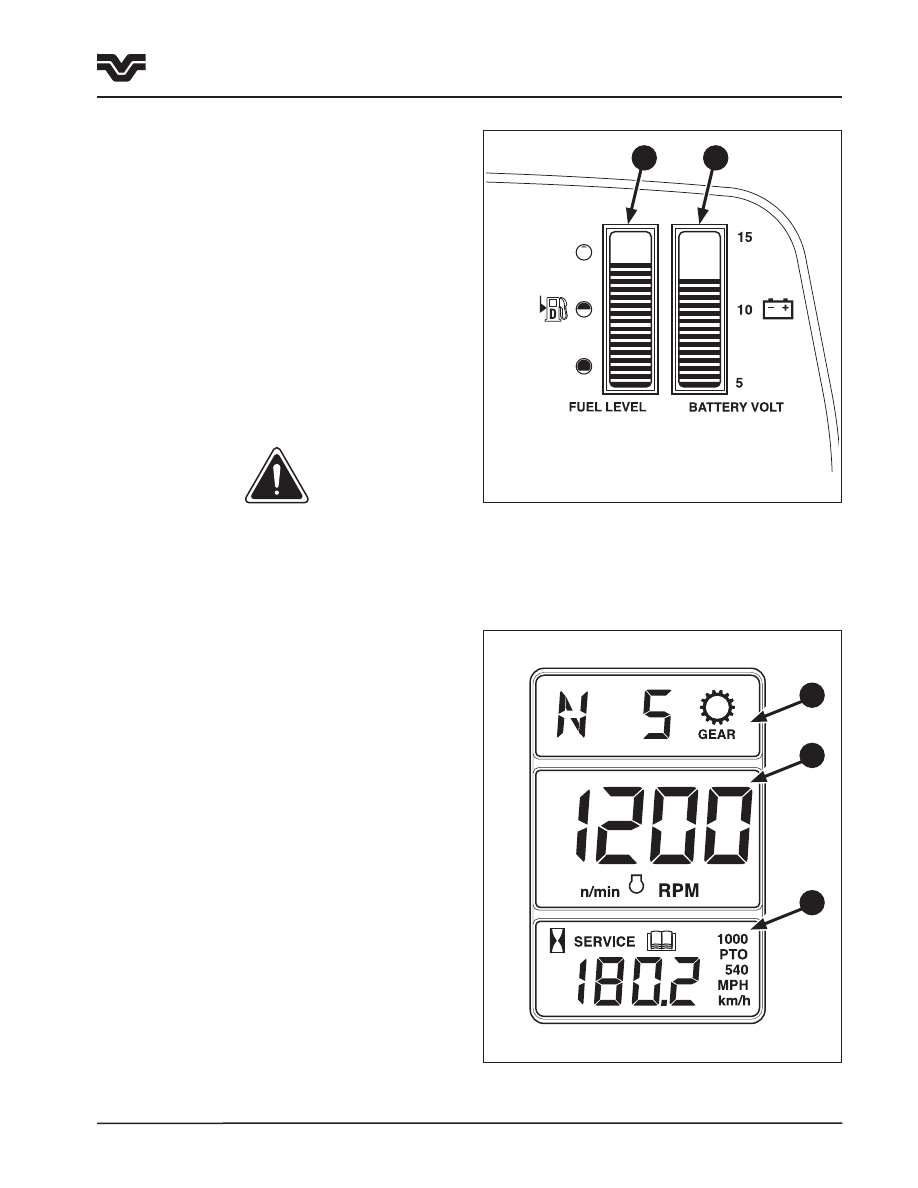

Уровень топливаl

Правая  внутренняя  гистограмма  (3)  показывает

уровень  топлива .  Каждый  сегмент  гистограммы

соответствует  одной  двадцатой  (примерно  5

процентов) общей емкости топливного бака .
При  снижении  уровня  топлива  так,  что

отображаются только два сегмента гистограммы,

диаграмма  начинает  непрерывно  мигать  и  на

одну секунду включается некритическая звуковая

сигнализация .
Система  также  снабжена  функцией  помощи

оператору  при  заправке  топливом .  Звуковая

сигнализация

предупреждает

оператора

о

заполнении  бака  на  3/4  емкости  (15  сегментов)  и

19/20, или 95% емкости (19 сегментов) .
ПРИМЕЧАНИЕ: Эта функция работает только

при нахождении замка зажигания в положении

“RUN” (работа).

ОСТОРОЖНО:  ОБЯЗАТЕЛЬНО  ОСТАНОВИТЬ

ДВИГАТЕЛЬ ПРИ ЗАПРАВКЕ ТОПЛИВОМ.

Напряжение аккумулятора

Правая  наружная  гистограмма  (4)  показывает

напряжение аккумулятора .



Средний дисплей

Три

жидкокристаллических

(ЖК)

дисплея

расположены посередине приборной панели .

Верхний  ЖК-дисплей  –  цифровой  дисплей

5 .

показывает

положение

переключателя

передач .

Средний  ЖК-дисплей  –  цифровой  дисплей

6 .

показывает обороты двигателя .

Нижний  ЖК-дисплей  –  цифровой  дисплей

7 .

показывает

следующую

выбранную

информацию:

Скорость трактора (км/ч или мили/час)

•

Обороты вала отбора мощности  (ВОМ) (об/

•

мин)

Часы  наработки  двигателя  (действительное

•

время)

Проведение  технического  обслуживания  –

•

при запросе

Задержка  выключения  освещения  –  при

•

запросе

3

4

5

6

7

Раздел 3 - Принцип работы

Приборная панель (EIC)

3-34

435/485/535

F3-42

Раздел 3 - Принцип работы

Приборная панель (EIC)

F3-41

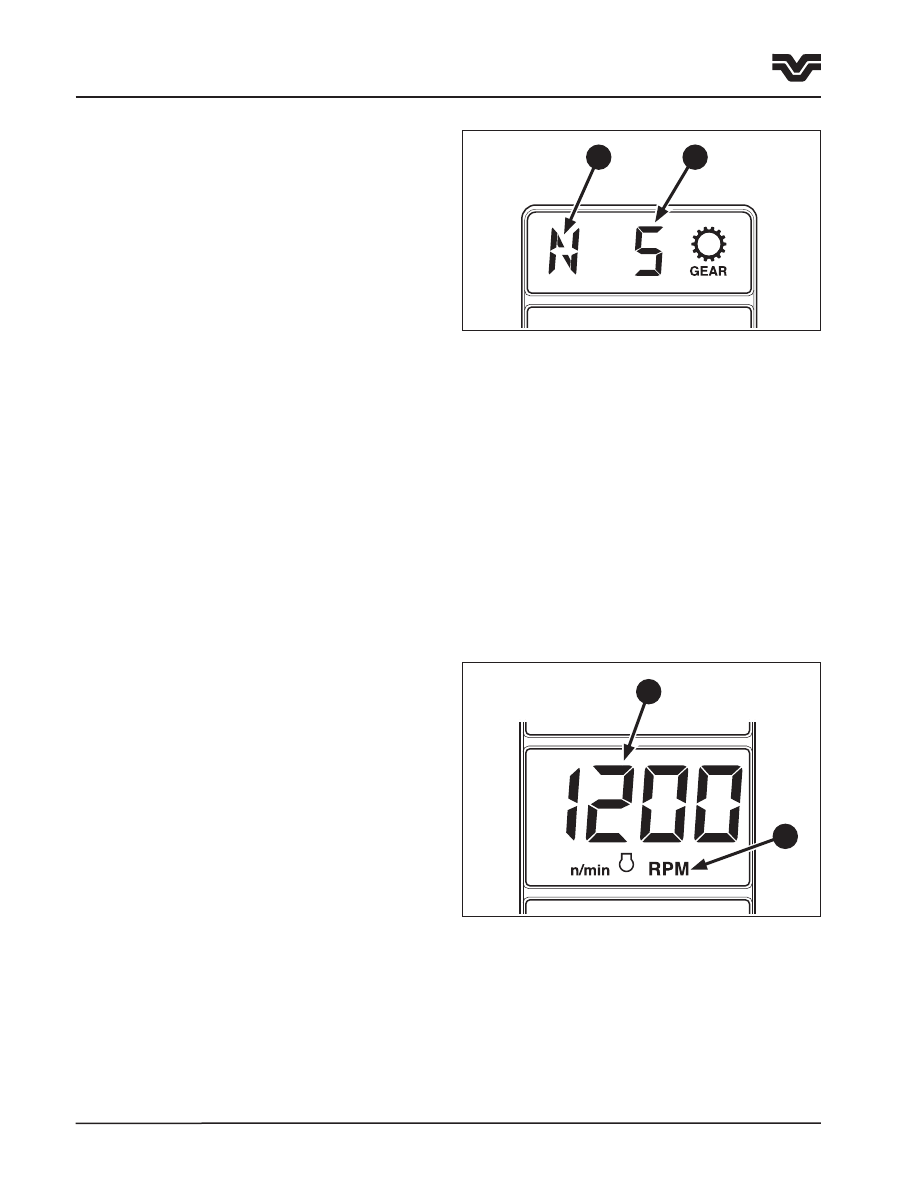

Дисплей  положения  переключателя

коробки передач

Верхний  ЖК-дисплей  отображает  включенную

передачу .
Левый

символ

(1)

отображает

букву,

соответственно:
F – Включена передача переднего хода*
N – Нейтральное положение
R – Включена передача заднего хода*
А – Включено автоматическое переключение



передач (только для модификации с





переключением передач без разрыва потока



мощности)

Р – Включен стояночный тормоз*
CL – Нажата педаль сцепления*(только для



коробки передач с синхронизаторами)

Правый  символ  (2)  отображает  передачу  1-12  или

1-16,  в  зависимости  от  модификации  коробки

передач .
*Мигающая  буква  “P”  обозначает  “напоминание

оператору”,

в

случае

несоответствующего

включения или выключения стояночного тормоза,

или  не  в  соответствии  с  рычагом  управления

коробкой  передач .  Для  возврата  к  нормальному

режиму  работы,  должным  образом  выключить

или  включить  стояночный  тормоз .  Вернуть  рычаг

управления  коробкой  передач  в  нейтральное

положение,  выключить  стояночный  тормоз,  затем

включить нужную передачу переднего или заднего

хода .
ПРИМЕЧАНИЕ:  На  тракторах,  оборудованных

коробкой

передач

с

синхронизаторами,

положение

переключателя

передач

отображается только при движении.

Дисплей оборотов двигателя

При  работающем  двигателе  на  среднем  ЖК-

дисплее  отображаются  цифровое  значение  (3)

оборотов двигателя, вместе с надписью “RPM” (об/

мин) .
ЖК-дисплей  отображает  обороты  двигателя  с

шагом в 10 об/мин .
В случае возникновения критической неисправности

двигателя  или  трансмиссии,  в  течение  30  секунд

перед  автоматической  остановкой  двигателя

мигает слово “STOP” (стоп) .

1

2

3

4

435/485/535

3-35

F3-46

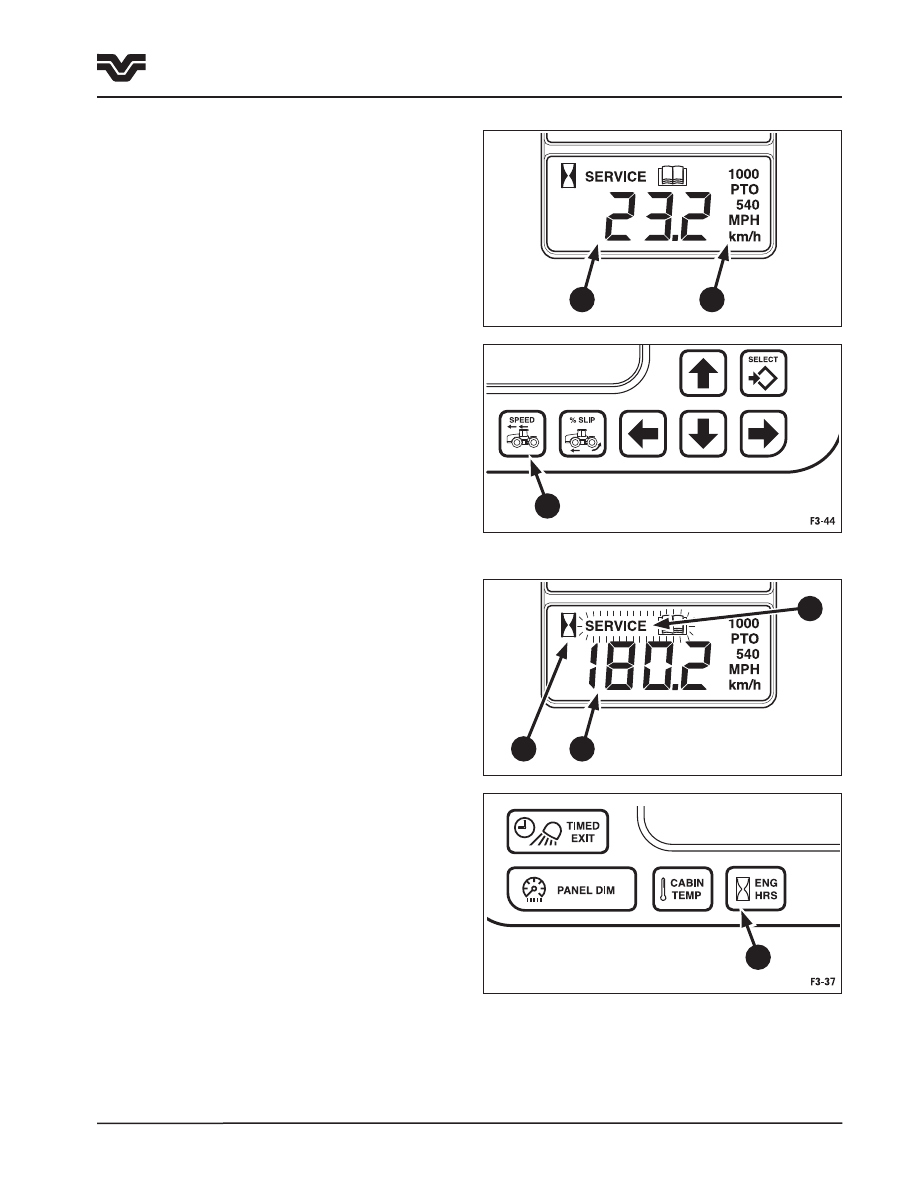

Настраиваемый дисплей

При  помощи  переключателей  оператор  может

выбрать для отображения на нижнем дисплее одну

из следующих величин

:

Скорость трактора (спидометр)
Скорость трактора (5) и надпись “km/h” (км/час) или

“MPH”  (6)  отображаются  при  движении  трактора .

Переключение  между  “MPH”  (мили/час)  и  “km/h”

(км/час) описывается вместе с программированием

приборной панели (EIC) в настоящем разделе . Если

дисплей установлен в другой режим, скорость хода

можно в любой момент вывести нажатием кнопки

(7) “GROUND SPEED” (скорость хода) .
ПРИМЕЧАНИЕ:

Спидометр

воспринимает

вращение задней оси. Возможно возникновение

ошибок, вызванных влиянием проскальзывания

колес, давления в шинах/состоянием и т. д. При

установке дополнительного радиолокационного

датчика  трактор  определяет  действительную

скорость

хода,

для

большей

точности

измерения.
ПРИМЕЧАНИЕ:

Нижний

средний

дисплей

автоматически  показывает  скорость  хода  при

движении трактора со скоростью более 20 км/

час.

Наработка  двигателя
При включении зажигания ЖК-дисплей отображает

часы наработки двигателя (8) и символ (9) счетчика

часов .
При  движении  трактора  дисплей  автоматически

переключается  на  показания  скорости  хода

трактора .  Дисплей  времени  наработки  можно

вызвать  в  любое  время  нажатием  на  кнопку  (10)

“ENGINE HOUR” (часы наработки двигателя) .
При  работающем  двигателе  счетчик  часов

наработки суммирует часы наработки с шагом 0,1

до достижения 1999,9 часов . После этого счетчик

суммирует  только  полные  часы,  например  -  2000,

2001 часов и т . д .
ПРИМЕЧАНИЕ:  суммированное  значение  часов

наработки  хранится  в  постоянной  памяти

компьютера, на которую не оказывает влияния

отсоединение аккумуляторов трактора.
Счетчик

часов

наработки

может

быть

запрограммирован  для  того,  чтобы  напоминать

оператору о необходимости проведения очередного

технического обслуживания .

Проведение технического обслуживания

обслуживания,  слово  (11)  “SERVICE”  (техническое

обслуживание)  мигает,  вместе  с  выбранной

индикацией .  См .  пункт  “Установка  интервалов

сигнализации  о  необходимости  проведения

технического обслуживания” на стр . 3-43 .

8

9

7

10

11

Раздел 3 - Принцип работы

Приборная панель (EIC)

F3-43

5

6

3-36

435/485/535

Раздел 3 - Принцип работы

Приборная панель (EIC)

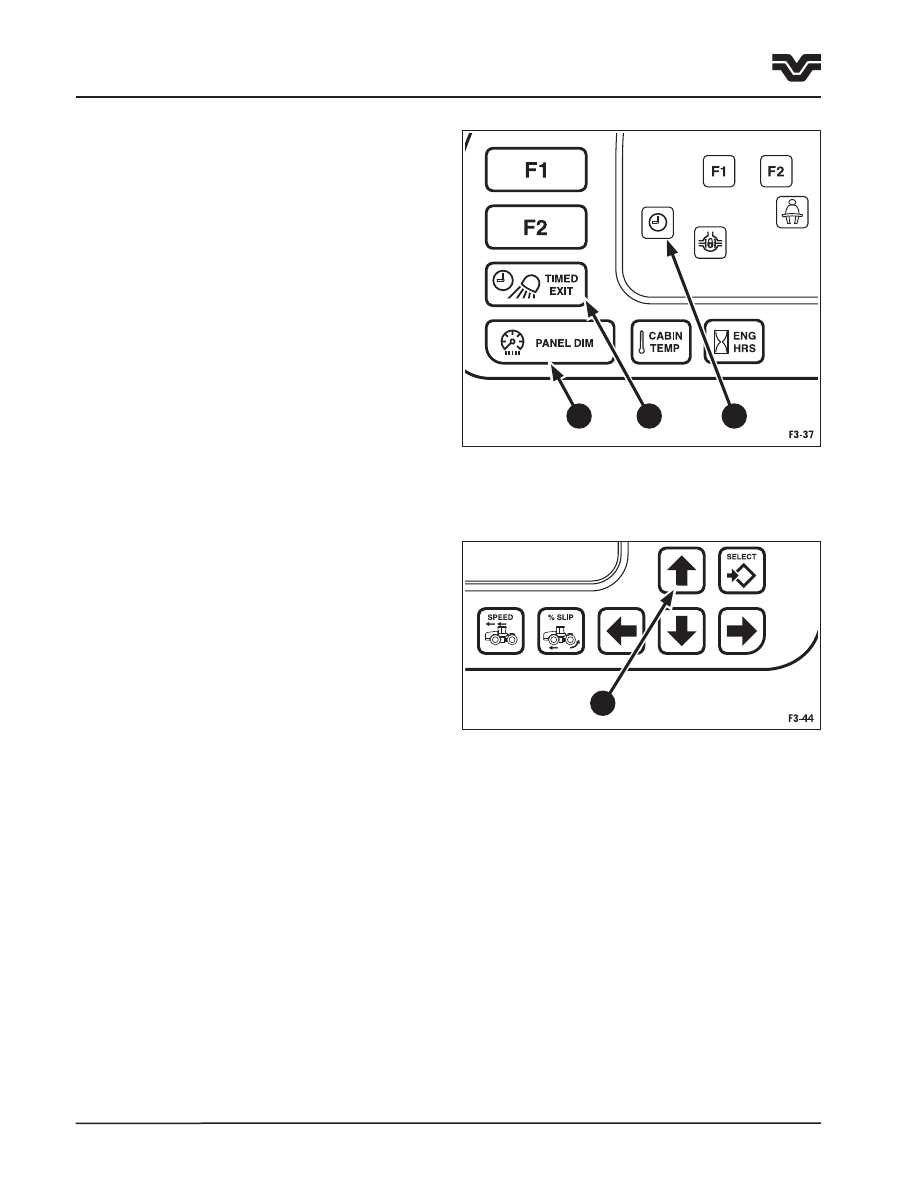

Задержка выключения освещения

Функция  задержки  выключения  света  позволяет

оставить включенными фары и рабочее освещение

на некоторое время после остановки трактора .
Кнопка  (1)  “TIMED  EXIT”  (задержка  выключения

освещения)  используется  для  установки  таймера

задержки . При однократном нажатии переключателя

в  нижней  части  среднего  ЖК-дисплея  временно

показывается состояние таймера . Нажатие кнопки

“TIMED  EXIT”  (задержка  выключения  освещения)

во  время  индикации  состояния  таймера  сменяет

по  циклу  все  возможные  установки  таймера .

Максимальное время установки таймера – 60 секунд,

с 10-секундным шагом . При установке таймера на

ноль, дисплей показывает “OFF” (выкл) .
При  выключении  замка  зажигания  рабочее

освещение  и  фары  останутся  включенными  в

течение установленного количества секунд .
При  установке  таймера  загорается  сигнальная

лампа (2) задержки выключения освещения .

Подсветка панели

Кнопка  “PANEL  DIM”  (подсветка  панели)  (3)

регулирует  яркость  задней  подсветки  приборной

панели (EIC) и сигнальных ламп .
Имеется четыре уровня яркости блока электронных

приборов (EIC) .

Тускло – дневное время

1 .

Ярко – дневное время

2 .

Тускло – ночное время

3 .

Ярко – ночное время

4 .
Переключение между режимами “ярко” и “тускло”

осуществляется нажатием кнопки (3) “PANEL DIM”

(подсветка  панели) .  При  повороте  переключателя

света  фар  и  рабочего  освещения  в  положение

“OFF” (выкл), включен режим “день” . При повороте

переключателя  в  положение  “ON”  (вкл),  включен

режим “ночь” .
Яркость  текущей  установки  регулируется  между

уровнями  1  (самый  тусклый)  и  11  (самый  яркий)

Для  увеличения  уровня  яркости,  нажать  кнопку

(4) со стрелкой ВВЕРХ, удерживая переключатель

(3) “PANEL DIM” (яркость панели) . Для уменьшения

уровня яркости, нажать кнопку со стрелкой ВНИЗ,

удерживая кнопку (3) “PANEL DIM” (яркость панели) .

При каждом нажатии кнопки со стрелкой яркость

увеличивается или уменьшается на один уровень .

При  выключении  зажигания  все  четыре  режима

сохраняются .

1

2

3

4

435/485/535

3-37

F3-53

PTO

%SLIP

DIST

AREA

DISTANCE

% SLIP

SELECT

PTO RPM

CABIN

TEMP

AREA

HOUR

FUEL

VOLTS

HOUR

AREA

AREA

FUEL

F3-47

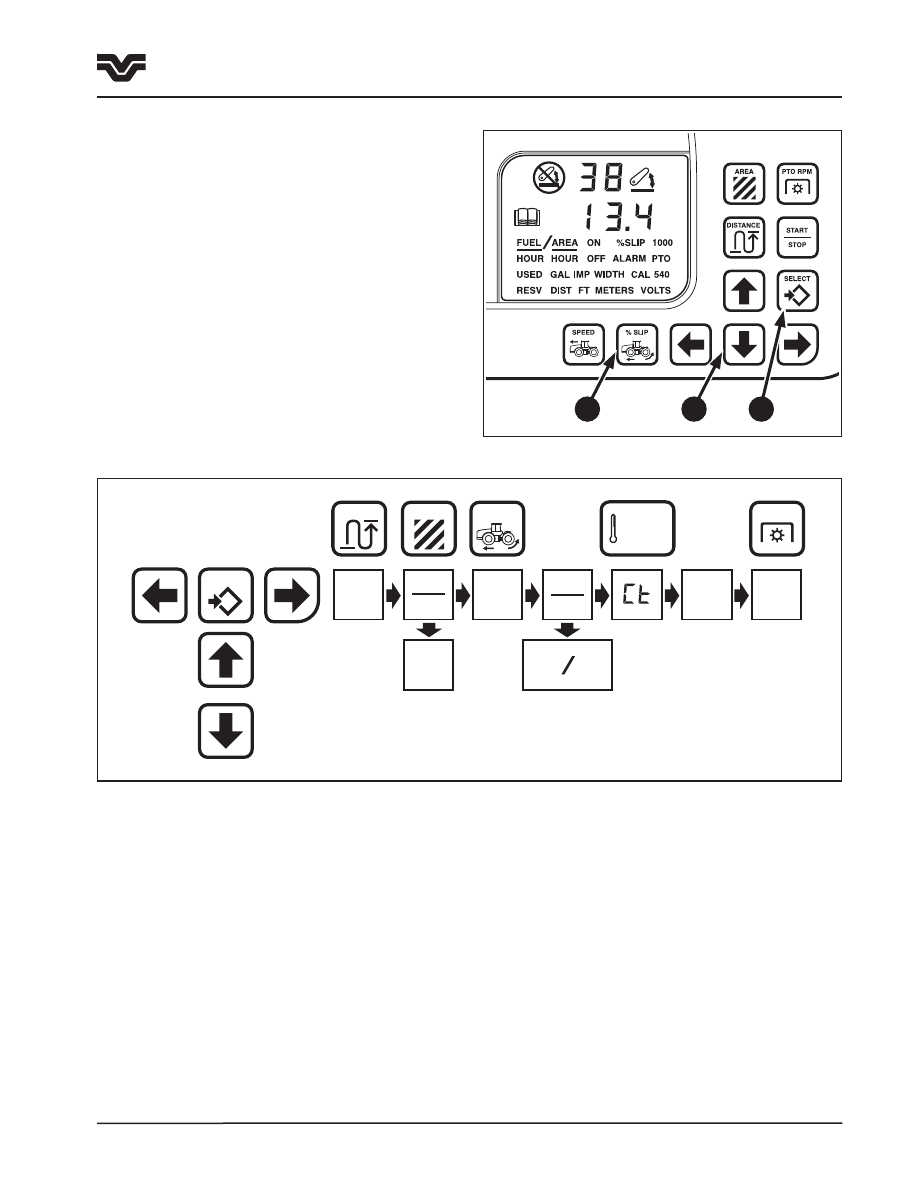

Монитор  рабочих  характеристик

трактора (TPM) на панели приборов

(EIC)

Введение

Монитор  рабочих  характеристик  трактора  (ТРМ)

расположен в нижнем правом углу дисплея панели

приборов (EIC) .
Монитор  управляется  одиннадцатью  сенсорными

кнопками, как описано ниже .
Переключая кнопку выбора (1) вместе с кнопками-

стрелками (2), можно настроить необходимый вид

дисплея,  для  получения  выбранной  информации .

Так же могут использоваться кнопки (3) быстрого

выбора .
На  схеме  (F3-53)  дан  общий  обзор  навигации  по

дисплею .

1

2

3

Выбор информации на дисплее

Пройденное расстояние в метрах или футах

•

Прогнозируемая площадь в час (акры или

•

гектары)
Суммарная площадь (акры или гектары)

•

Процент

проскальзывания

колес

с

•

регулируемым



моментом

включения

сигнализации (дополнительная функция)
Расход топлива в час

•

Раздел 3 - Принцип работы

Монитор рабочих характеристик трактора (TPM) на панели приборов (EIC)

Расход топлива на единицу площади

•

Температура в кабине

•

Напряжение аккумулятора

•

Обороты вала отбора мощности  (ВОМ)

•

(дополнительно)

3-38

435/485/535

Раздел 3 - Принцип работы

Монитор рабочих характеристик трактора (TPM) на панели приборов (EIC)

F3-48

SPEED

PTO RPM

AREA

START

STOP

HOUR

AREA

FT

% SLIP

DISTANCE

SELECT

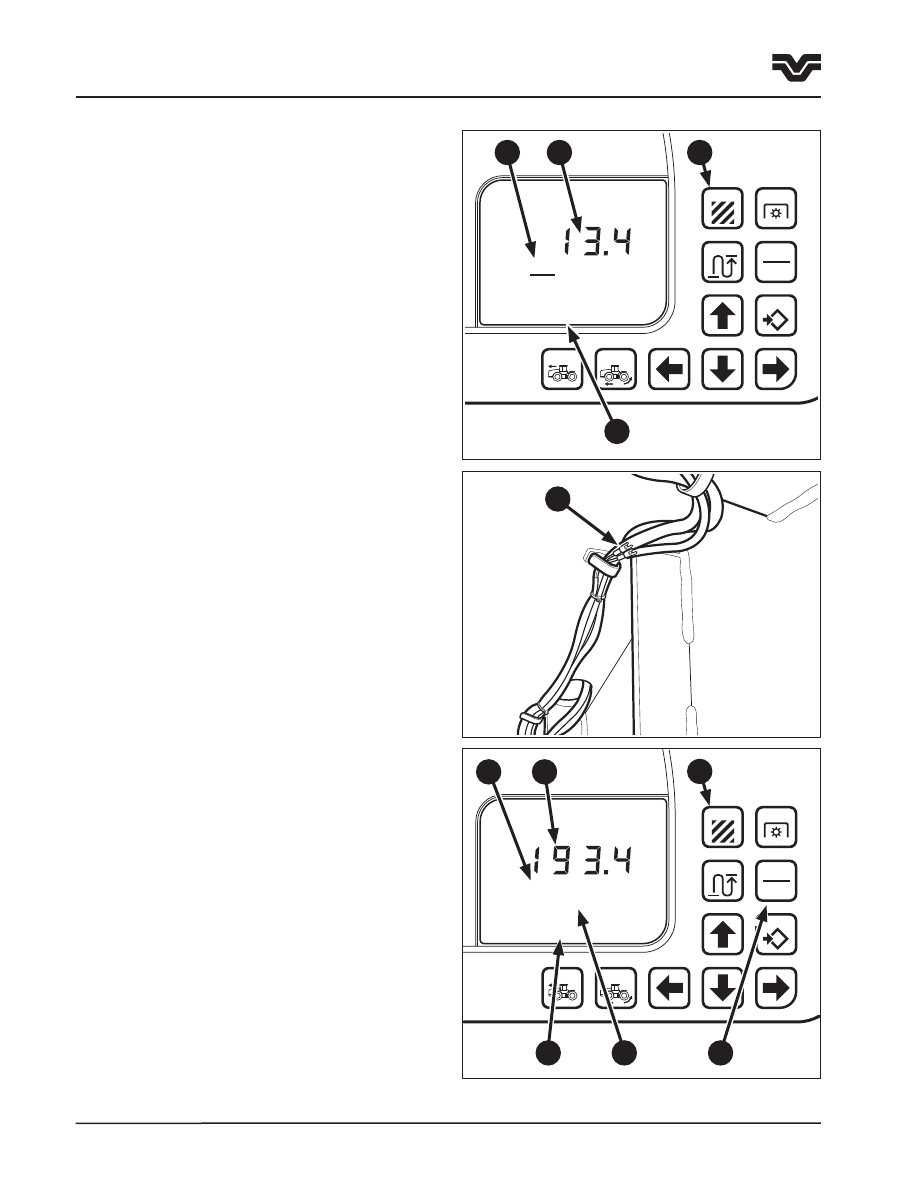

Описание  выбранной  информации  на

дисплее

Для отображения может быть выбрана следующая

информация:

Прогнозируемая  площадь  (калибровку  см.  стр.

3-44)
Прогнозируемая  площадь  в  час  отображается

при  нажатии  кнопки  (1)  “AREA”  (площадь)

или  переключении  кнопки  “SELECT”  (выбор) .

Отображается  надпись  “AREA/HOUR”  (площадь/

час) и прогноз площади, которая будет обработана

в течение часа (3) при сохранении текущей скорости

работы .
Прогноз  основывается  на  средней  скорости  за

последние 5 секунд . Прогноз может быть в акрах

(FT) (4) или в гектарах (METERS) .
Единицы измерения можно выбрать между акрами

и гектарами . См . пункт “Приборная панель (EIC)” в

настоящем разделе .
ПРИМЕЧАНИЕ:  Если  радарный  датчик  не

установлен,  вычисления  площади  в  час

основываются  на  частоте  вращения  оси  и

могут  быть  неточными  из-за  возможного

проскальзывания колес.
Суммарная  площадь  (калибровку  см.  стр.

3-44)
Общая площадь (полная обработанная площадь) (5)

отображается при нажатии и удерживании кнопки (1)

“AREA” (площадь) до тех пор, пока не будут показаны

“AREA”  и  “ON”  (6)  (вкл) .  Площадь  отображается  в

акрах или гектарах . При нажатии кнопки (7) “START/

STOP”  (старт/стоп),  отображается  слово  “OFF”  (8)

(выкл), обозначая, что счетчик площади выключен .

Нажатием  кнопки  “AREA”  (1)  осуществляется

переключение  между  режимами  отображения

площади в час и суммарной площади .
ПРИМЕЧАНИЕ:  Кроме  того,  на  тракторе  может

быть  установлен  переключатель  состояния

выносного оборудования, № по каталогу 9702509,

при  помощи  жгута  проводов,  расположенных

под задней рамой, рядом со штепселем прицепа.

RF049B (зеленый провод) и RF144 (черный провод)

(9). При необходимости дополнительной длины,

жгут  проводов  можно  приобрести  у  местного

дилера:  №  по  каталогу  86034242.  Для  работы

жгута проводов необходимо отсоединить провод

от  4-й  клеммы  штепселя  прицепа  трактора  и

заизолировать  его  с  помощью  изоляционной

ленты.  К  4-й  клемме  розетки  прицепа

трактора  необходимо  присоединить  зеленый

провод  RF049C.  При  добавлении  контактного

переключателя  к  прицепному  оборудованию

трактора  счетчик  площади  может  включаться

и  выключаться  при  опускании  и  поднятии

прицепного оборудования.
Английский

дисплей

(акры),

обозначаемый

надписью “FT” (10), начинает суммировать площадь

с шагом в 0,1 акра .
После  достижения  1000  акров  счет  площади

продолжается  в  целых  акрах .  После  достижения

9999 акров дисплей обнулит данное значение .

F3-49

SPEED

PTO RPM

AREA

START

STOP

OFF

AREA ON

FT

% SLIP

DISTANCE

SELECT

2

1

3

4

6

5

7

10

1

8

F3-136

9
