Радиостанция РВС-1-01. Руководство

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

3 7

1 Монтаж кабеля производить по ОСТ92-8584-74 .
2 Паять ПОС-61 ГОСТ21930-76.
3  На  задействованные  контакта  соединителей  надеть  трубку
305ТВ-50  высшего  сорта  ГОСТ19034-82, длиной l=8мм,
диаметром от 1,5мм (при распайке одного провода) до 2,5мм. (при
распайке нескольких проводов).
4  Кожух  крепить  винтами  и  гайками  из  комплекта  поставки.
Винтовые

соединения

гайками

стопорить

7В-ЭП-51

ОСТ92-1542-83.
5 Допускается производить доработку кожуха соединителя D-Sub-
9M по месту ввода кабеля.

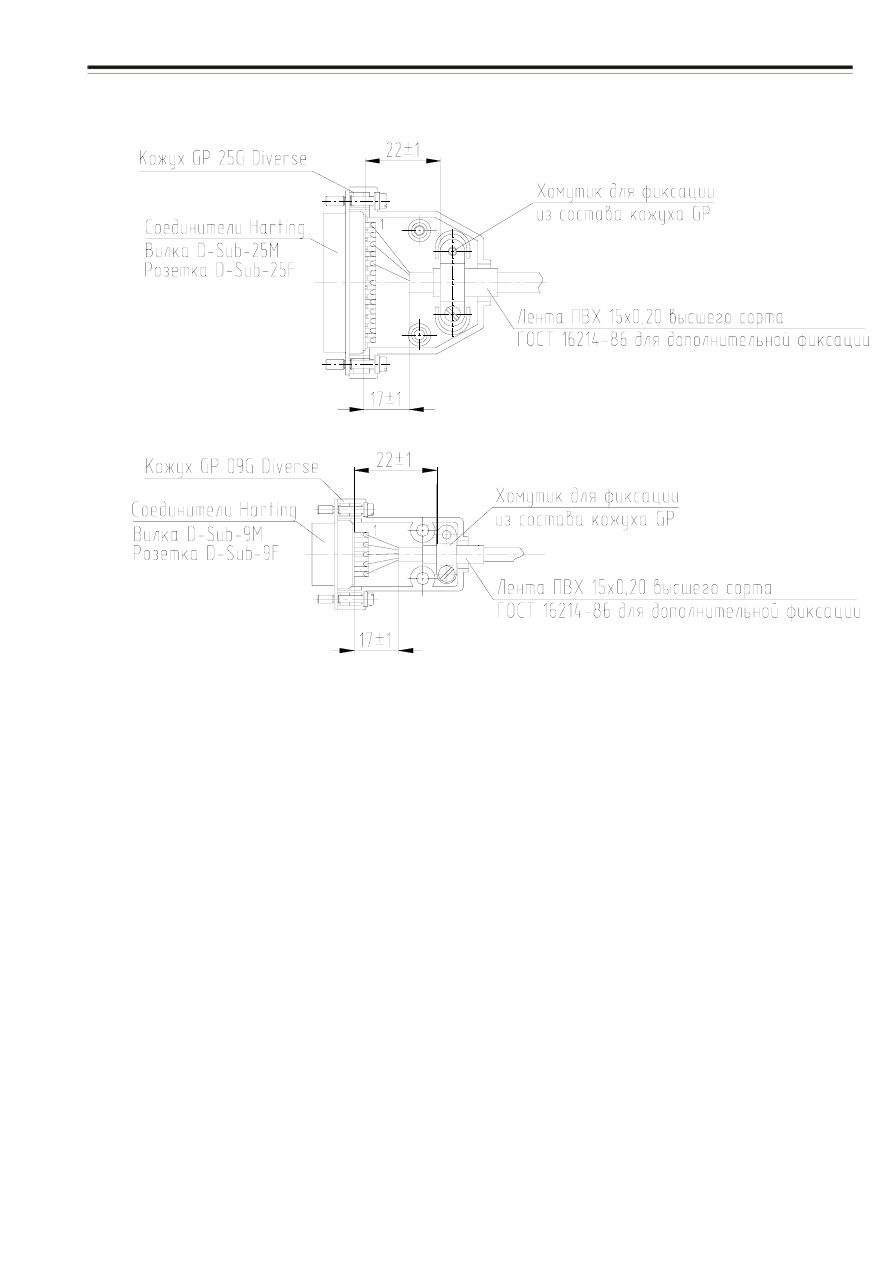

Рисунок 18 -Установка и монтаж D-Sub-25M, D-Sub-25F,
D-Sub-9M, D-Sub-9F

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

4 1

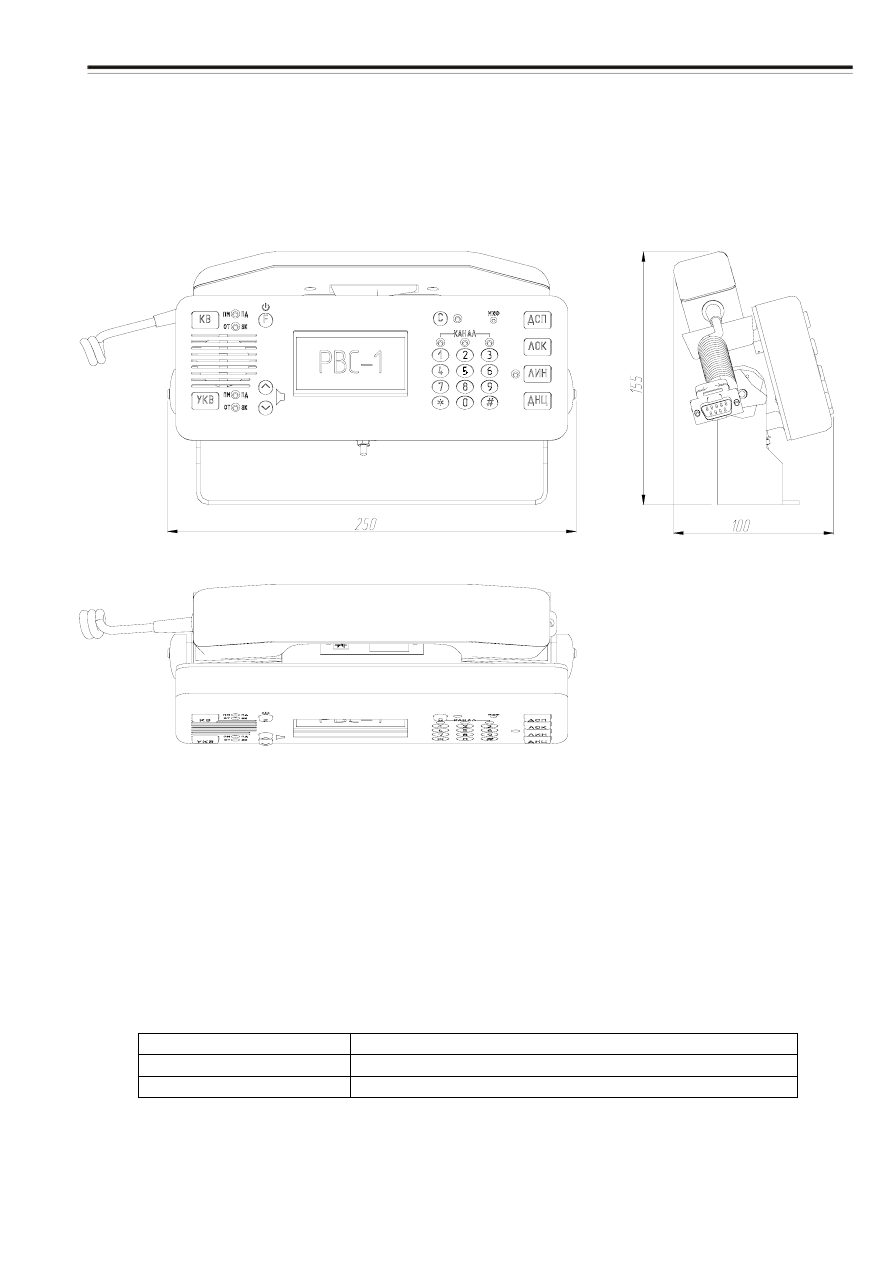

Рисунок 22 - Установка ПУ ЦВИЯ.465412.090 на горизонтальную поверхность

2.2.3 Подключение радиостанции к сети электропитания

2.2.3.1 Подключить кабелем из комплекта монтажных частей

радиостанции бортовую сеть локомотива к соединителю «АКК» источника

питания БАРС согласно таблице 8.

Таблица 8

Полюс бортовой сети

Номера контактов соединителя «АКК»

Плюс «+»

Минус «-»

При несоблюдении полярности подключения засветится индикатор

«ПРП» на передней панели источника питания БАРС. В этом случае

изменить полярность подключения.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

4 2

2.2.4 Установка и подключение пультов управления ПУ и ПД

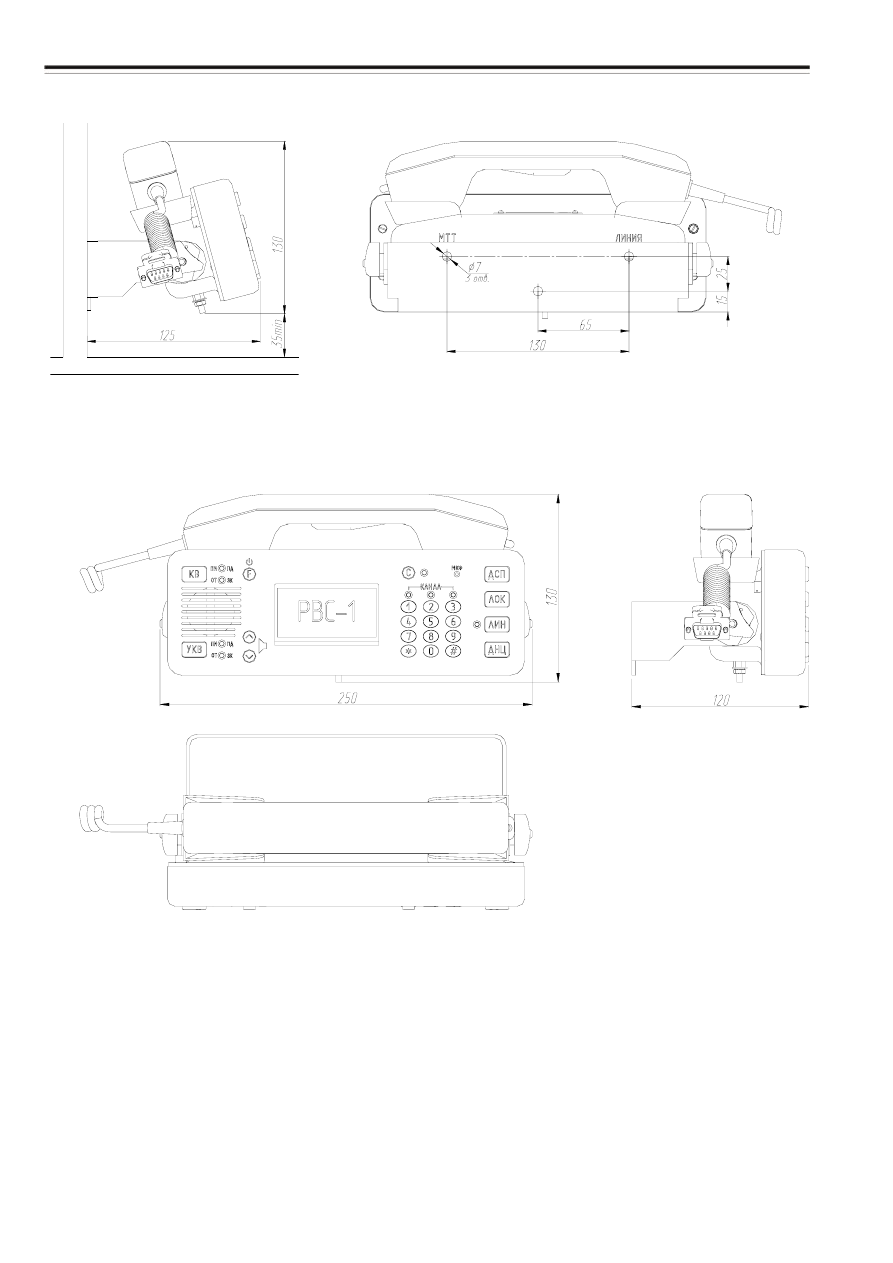

2.2.4.1 Пульты ПУ и ПД устанавливаются согласно рисункам 19, 21, 22.

Габаритные и установочные размеры встраиваемого пульта ПУ-В приведены

на рисунках Л.1 и Л.2 приложения Л. Дальность связи зависит от падения

напряжения питания и определяется величиной сопротивления шлейфа

(пары жил кабеля, по которой от БАРС к ПУ подводится напряжение

питания). Сопротивление должно быть не более 15 Ом, что в пересчете на

длину кабеля с различным сечением жил составляет:

- 0,32 мм

- до 30 м;

- 0,4 мм

- до 50 м;

- 0,5 мм

- до 75 м;

2.2.4.2

Для подключения ПУ изготовить кабель, монтаж соединителей

выполнять согласно рисунку 18. Для его изготовления использовать розетки

D-Sub-9F, кожухи GP09G из комплекта монтажных частей радиостанции и

кабель типа ЭКС-ШВПВЭ-5 2х2х0,6. Схема кабеля представлена на рисунке

23. Допускается доработка по месту кожухов соединителя розетки D-Sub-9F.

БАРС

Розетка D-Sub-9F

ПУ1

Розетка D-Sub-9F

Цепь

Контакт

Корпус

+13В

Цепь

Контакт

Корпус

ПУ2

Розетка D-Sub-9F

+13В

Цепь

Контакт

ПУ1 - b

Корпус

ПУ1 +13В

ПУ1 - а

ПУ2 - b

Корпус

ПУ2 +13В

ПУ2 - а

Рисунок 23

к БАРС

к ПУ1

к ПУ2

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

4 3

2.2.4.3 Для подключения дополнительного пульта ПД использовать

любой из двух соединителей “МТТ”, ко второму подключить трубку МТТ

(соединители по электрической схеме соединены параллельно).

2.2.4.4 Подключить соединители изготовленного кабеля к соединителю

«ПУ» САУ блока БАРС с одной стороны и соединителю «ЛИНИЯ» пультов ПУ

с другой.

2.2.4.5 Цепи сопряжения радиостанции с дополнительным пультом ПД

приведены в таблице М.1 приложения М.

2.2.5 Установка и подключение внешнего громкоговорителя,

устройства ТУ-ТС, магнитофона

2.2.5.1 Установку громкоговорителя ЦВИЯ.431121.008 производить

согласно рисунку 17. Для подключения внешнего громкоговорителя,

магнитофона, устройства ТУ-ТС (аудиоинформатора) распаять цепи от этих

устройств на вилку D-Sub-25M из комплекта монтажных частей радиостанции

согласно таблице 9. На вилку надеть кожух GP25G из комплекта монтажных

частей радиостанции. Подключить вилку к соединителю «ДОП» устройства

САУ блока БАРС. Полная таблица цепей розетки «ДОП» приведена в

приложении Е.

2.2.5.2 Для подключения второго громкоговорителя при выносе во

вторую кабину использовать свободную пару кабеля ЭКС-ШВПВЭ-5 4х2х0,6.

2.2.5.3

Подключение

двух

выносных

громкоговорителей

сопротивлением звуковых катушек 4 Ом осуществлять последовательно.

Громкоговорители с сопротивлением звуковой катушки 8 Ом включать

параллельно

(заводской

вариант

поставки).

При

использовании

громкоговорителей сопротивлением 4 и 8 Ом включать последовательно.

ВНИМАНИЕ:

ГРОМКОГОВОРИТЕЛИ ПОДКЛЮЧАЮТСЯ МЕЖДУ КОНТАКТАМИ 1 И 2

СОЕДИНИТЕЛЯ «ДОП», А НЕ ОТНОСИТЕЛЬНО КОРПУСА (ВЫХОД УНЧ

ВЫПОЛНЕН ПО МОСТОВОЙ СХЕМЕ).

ЦВИЯ.464514.005-01 РЭ РВС-1-01

4 4

Таблица 9 - Цепи подключения устройства ТУ-ТС, магнитофона и

громкоговорителя

Номер

контакта

Цепь

Норма параметра

Направление

1
2

Выход на внешний

громкоговоритель

5 Вт, не менее

От радиостанции

Выход на магнитофон

(200 – 1000) мВ

От радиостанции

4, 5

Корпус - -

Питание ТУ-ТС +13В (250 мА)

От радиостанции

Занятость радиоканала

Лог.1 (+13В) - занято

От радиостанции

Выбор канала

Лог. 0 – дополнительный

канала

Лог. 1 – текущий канал

К радиостанции

Управление

прием/передача

Лог. 0 - передача

К радиостанции

10
11

Выход НЧ ТУ-ТС (760±60)

мВ

От радиостанции

12
13

Вход НЧ ТУ-ТС (200±50)

мВ

К радиостанции

Корпус -

2.2.6 Установка АнСУ-В

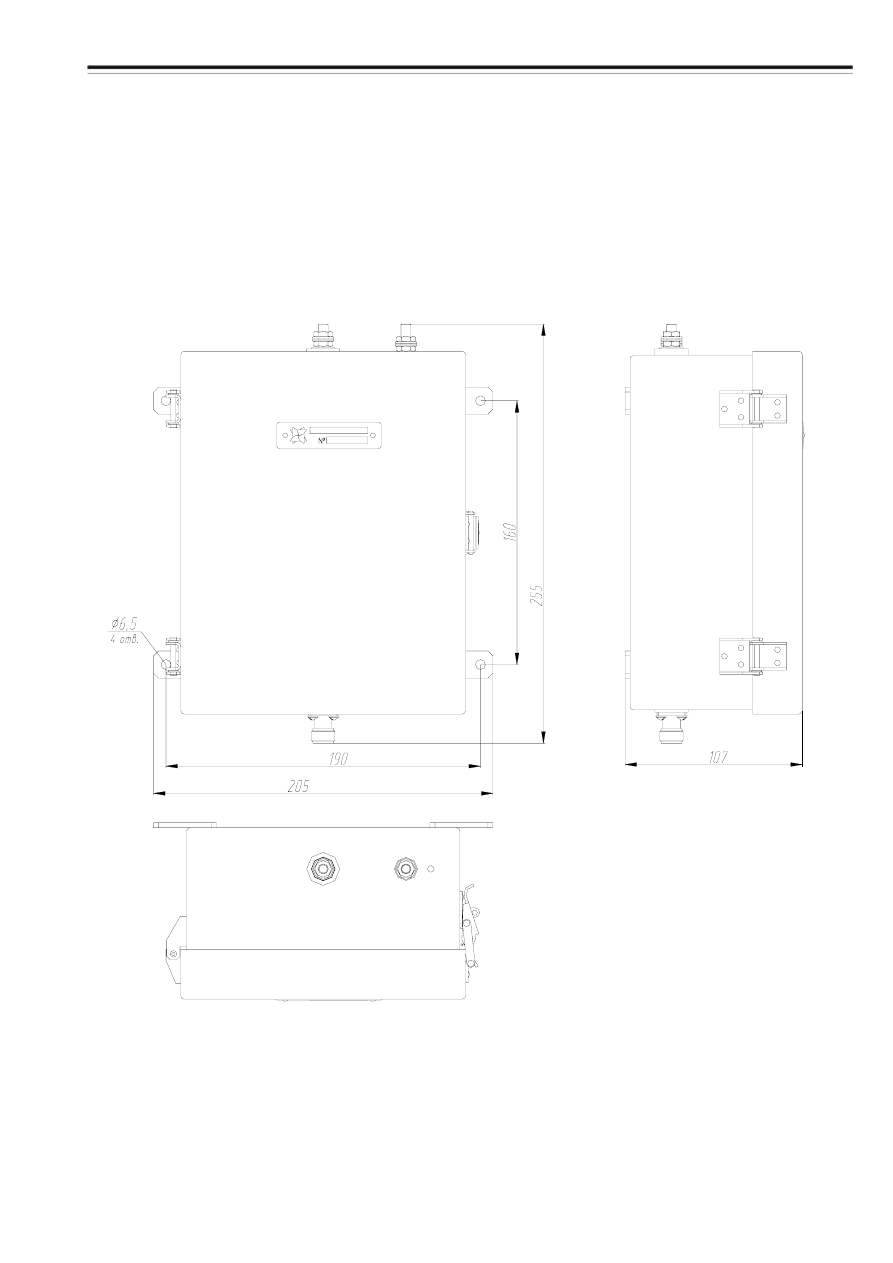

2.2.6.1 Закрепить АнСУ-В на стене локомотива (разметка точек

крепления АнСУ-В приведена на рисунке 20).

2.2.6.2 Изготовить антенный фидер. Для этого между АнСУ-В и БАРС

проложить кабель РК-50-7-11. На концах кабеля в соответствии с

рисунком 24 разделать соединители N-типа из комплекта монтажных частей

радиостанции.

2.2.6.3 Подключить соединители фидера к АнСУ-В и ПП-1 блока БАРС.

2.2.6.4 Подключить к клемме «

⊥» на контактной панели АнСУ-В контур

заземления. При выборе точки соединения клеммы «

⊥» с корпусом

локомотива минимизировать сопротивление между заземленным концом

антенны и землей АнСУ-В, для чего болтовое соединение заземления

должно находится на рамных конструкциях корпуса, а не на панелях

обшивки. Для исключения перемещения провод заземления должен быть

зафиксирован, длина его должна быть минимальна.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

4 5

2.2.6.5 Подключить антенну диапазона ГМВ к соединителю «А» на

контактной панели АнСУ-В. Длина провода между АнСУ-В и проходным

изолятором снижения антенны должна быть не более 30 см, для исключения

его перемещения провод должен быть зафиксирован.

2.2.7 Подключение антенны диапазона МВ

2.2.7.1 Изготовить антенный фидер. Для этого между антенной

диапазона МВ и БАРС проложить кабель РК-50-7-11. На концах кабеля в

соответствии с рисунком 24 разделать соединители N-типа из комплекта

монтажных частей радиостанции. При изготовлении фидера выполнить

рекомендации 2.1.3.

2.2.7.2 Подключить соединители фидера к антенне и ПП-2 блока БАРС.

2.2.7.3 При установке локомотивных антенн обратить внимание на

обеспечение надежного электрического контакта корпуса антенны с

корпусом локомотива.

2.2.7.4 При установке низкопрофильных локомотивных антенн типа

АЛ/2 на крыши локомотивов с неметаллической поверхностью под

основание антенны устанавливать металлический лист размерами не менее

500х500 мм. Отсутствие проводящей поверхности (пластины) приводит к

рассогласованию антенны (КСВ>3). Не рекомендуется установка антенн типа

АЛ/2 на стойках, трубах и подставках высотой более 100 мм. Дискоконусная

антенна типа АЛП и ее аналоги в дополнительном металлическом основании

для функционирования не нуждаются, но при работе локомотива под

контактным проводом должны иметь контакт с корпусом локомотива в целях

электробезопасности.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

4 7

2.2.8 Включение радиостанции

2.2.8.1 Проверить правильность установки и подключения БАРС, ПУ,

АнСУ-В, антенн, внешнего громкоговорителя, устройства ТУ-ТС согласно

пунктам с 2.2.2 по 2.2.7 настоящего руководства.

ВНИМАНИЕ: ДЛЯ ФУНКЦИОНИРОВАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ

ПУЛЬТА ПД В ДЕРЖАТЕЛЕ КРОНШТЕЙНА ПОСЛЕДНИЙ ДОЛЖЕН ИМЕТЬ

ЭЛЕКТРИЧЕСКИЙ КОНТАКТ С КОРПУСОМ ЛОКОМОТИВА.

2.2.8.2 Убедиться в правильности подключения и наличии напряжения

источников питания согласно 2.2.3 настоящего руководства по эксплуатации.

2.2.8.3 Включить электропитание радиостанции тумблером «СЕТЬ»

ячейки ЭП блока БАРС (верхнее положение переключателей). При

правильном подключении должны засветиться индикаторы «13V1» и «13V2»

на передней панели ячейки ЭП, «РАБ» - на передней панели САУ;

2.2.8.4 Убедиться в наличии связи между пультами ПУ и БАРС. При

включении питания радиостанции должна засветиться подсветка индикатора

пульта управления. На индикаторе кратковременно, не более 3 с,

высветится надпись «Установление соединения пульта с р/станцией».

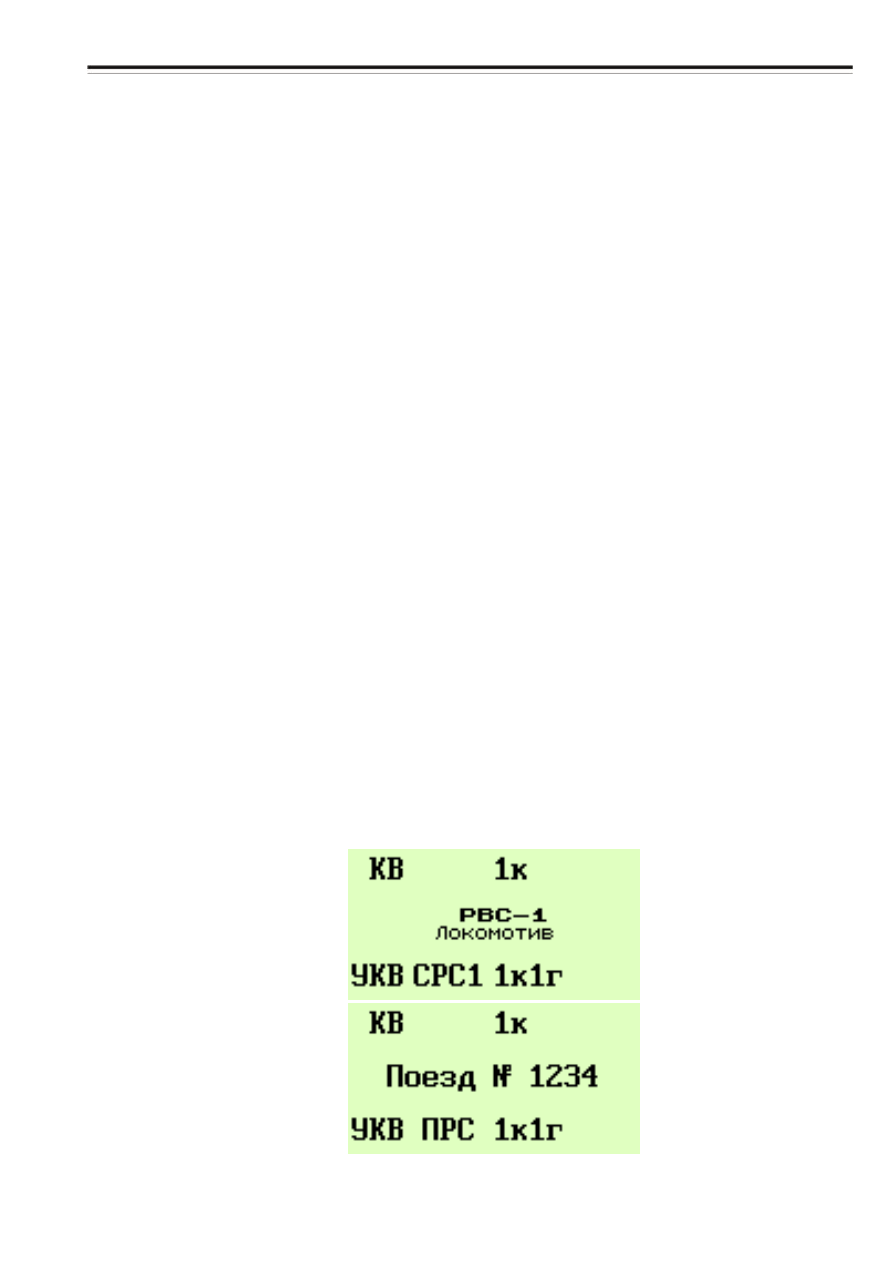

Затем на индикаторе ПУ появится надпись, представленная на рисунке 25,

засветится светодиод диапазона и канала установленного в конфигураторе.

Рисунок 25

ЦВИЯ.464514.005-01 РЭ РВС-1-01

4 8

П р и м е ч а н и е - Если при первом включении радиостанции не был

введен номер поезда, то на индикаторе будет выведено сообщение: “РВС-1

Локомотив”.

На передней панели САУ блока БАРС в случае подключения пульта

управления ПУ по первой линии связи должен засветится зеленым светом

индикатор ПУ1 и в случае подключения ПУ по второй линии – ПУ2.

В случае, если в течение 10 с связь между пультами и блоком БАРС не

установилась, отключить питание БАРС, проверить правильность распайки

кабеля между БАРС и ПУ.

2.2.9 Конфигурирование радиостанции

2.2.9.1 Установка конфигурации производится при первом включении

радиостанции с помощью клавиатуры и индикатора пульта управления ПУ.

Установки

конфигурируемых

параметров

сохраняются

памяти

радиостанции при отключении питания и при дальнейших включениях-

выключениях

радиостанции

реконфигурация

не

требуется.

Для

радиостанции, укомплектованной двумя пультами, конфигурирование

параметров возможно с любого пульта.

2.2.9.2 В радиостанции предусмотрены два конфигуратора:

- неоперативный конфигуратор, используется обслуживающим

персоналом для установки параметров и режимов работы радиостанции по

2.2.9.3 настоящего РЭ;

оперативный

конфигуратор.

Этот

конфигуратор

позволяет

пользователю оперативно менять режимы работы радиостанции. Вход

осуществляется по последовательному нажатию клавиши «F» пульта.

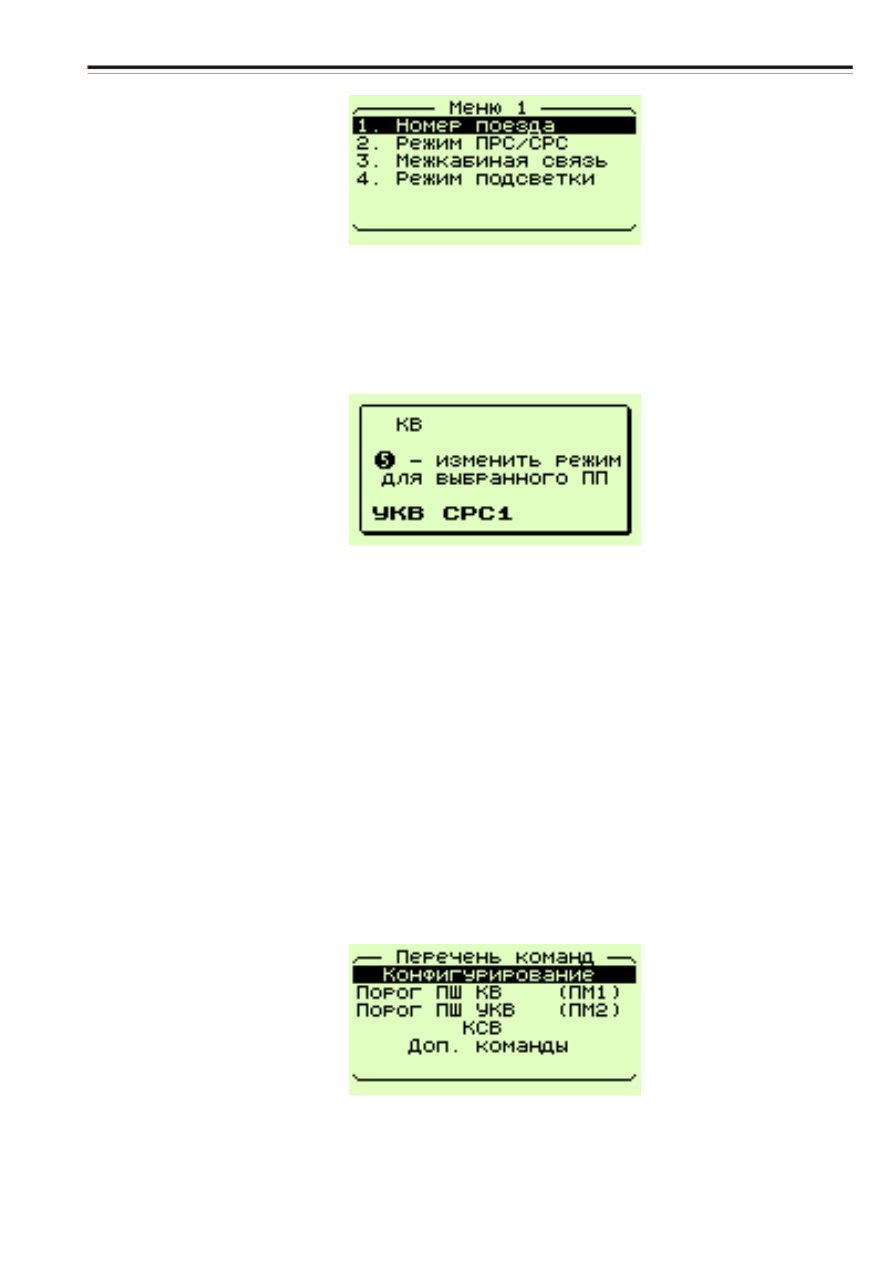

Например, для смены режима СРС/ПРС установить на пульте диапазон УКВ

нажатием соответствующей клавиши, клавишей «F» выбрать «Меню 1» по

рисунку 26.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

4 9

Рисунок 26

Нажатием клавиши «2» войти в меню «2. Режим ПРС/СРС» и нажатием

кнопки «5» установить требуемый режим. Выбранный режим индицируется

на графическом индикаторе пульта, представленном на рисунке 27.

Рисунок 27

Примечание - Режим «СРС1» от «СРС2» отличается только

номиналами частот, вводимых при конфигурировании. В каждом режиме

возможна работа на девяти частотах. В режиме «ПРС» также возможна

работа на девяти частотах, введенных при конфигурировании.

2.2.9.3

Для

входа

неоперативный

конфигуратор

нажать

одновременно клавиши «4» и «6» на передней панели ПУ и, не отпуская их,

нажать и отпустить клавишу «R» на задней стороне ПУ. Клавиша «R»

выполнена труднодоступной и находится на задней стенке пульта, напротив

клавиши ДНЦ. После входа в конфигуратор на индикаторе ПУ появится

меню, представленное на рисунке 28.

Рисунок 28

ЦВИЯ.464514.005-01 РЭ РВС-1-01

5 0

2.2.9.4

Клавишами

ПУ

«^»

или

«v»

выбрать

строку

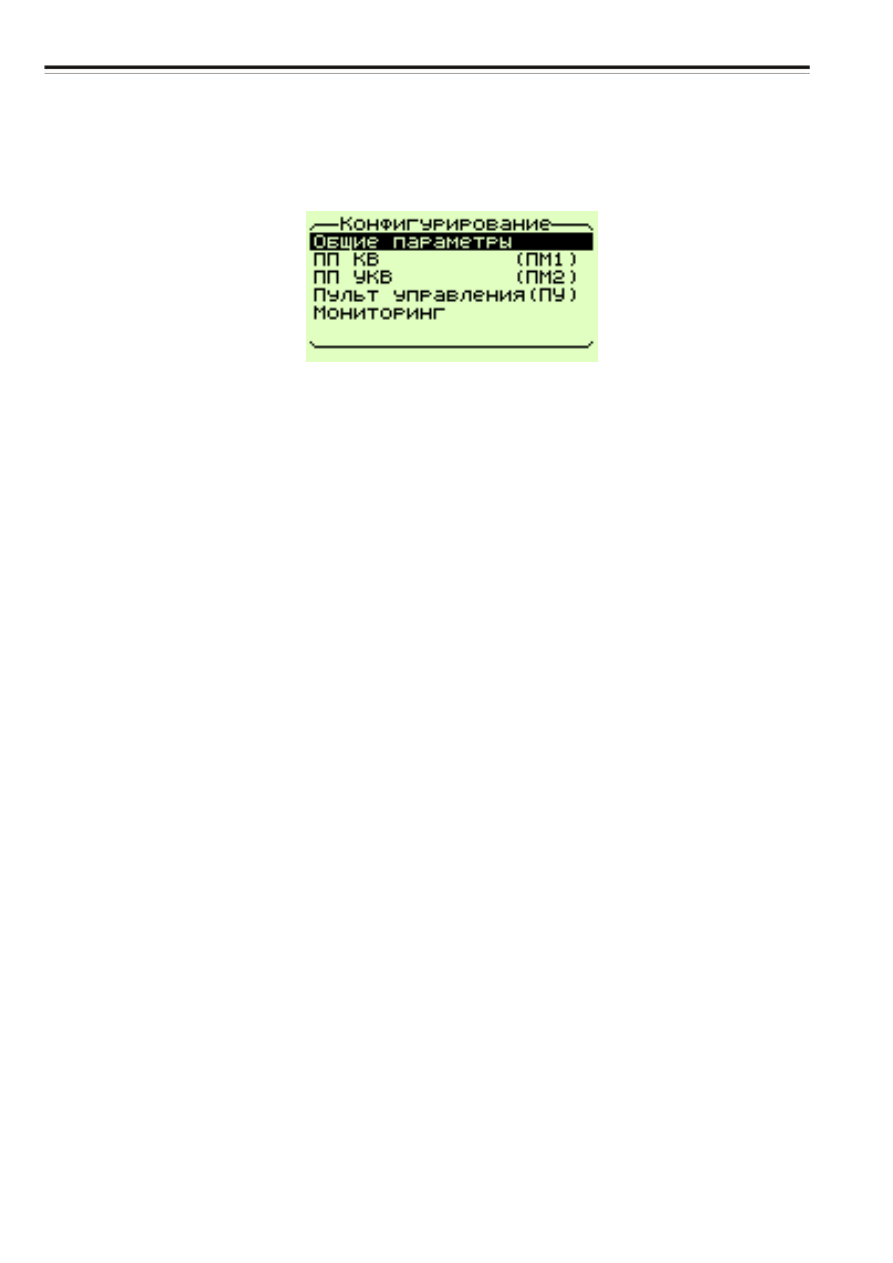

“Конфигурирование” и нажать клавишу «#». После нажатия появится

меню, представленное на рисунке 29.

Рисунок 29

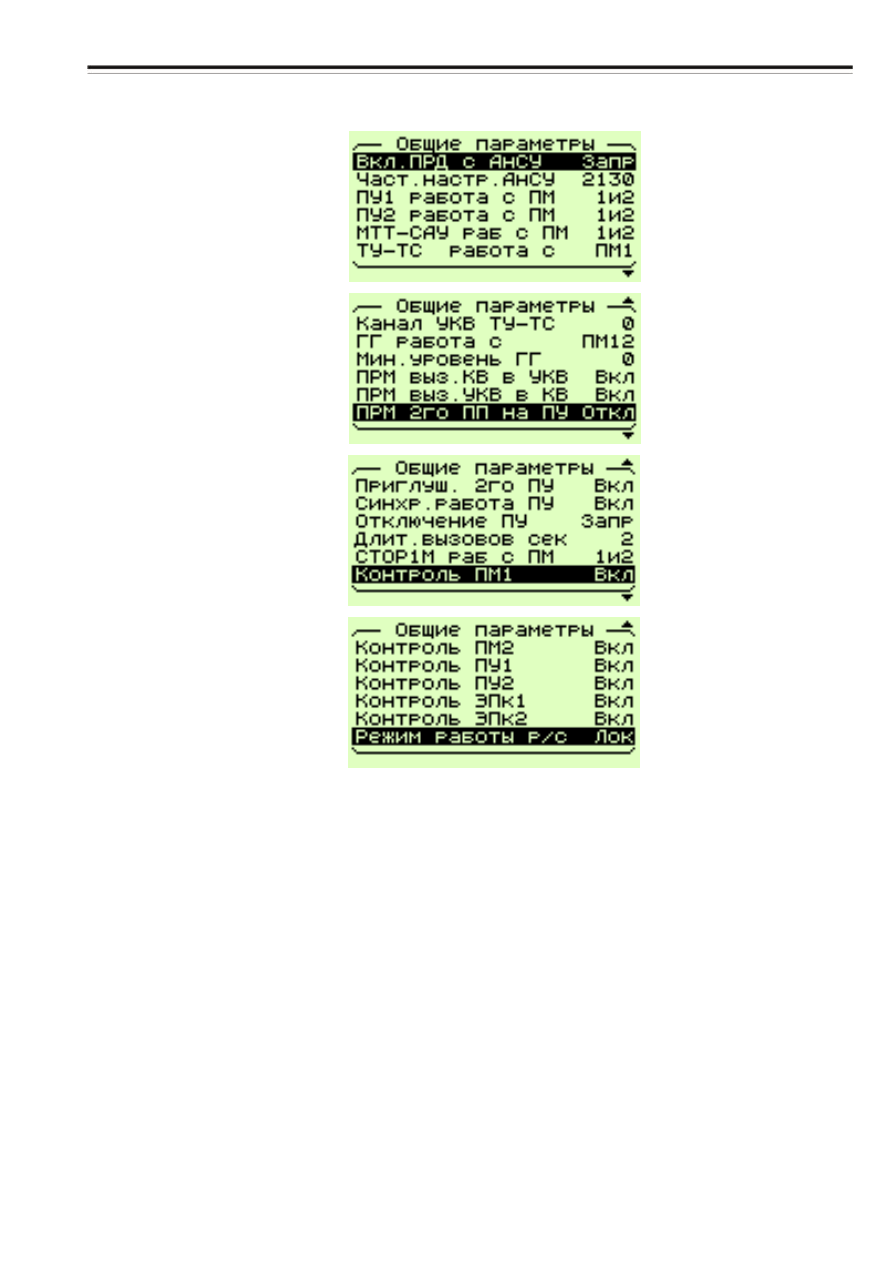

Кнопками «^» или «v» выбрать конфигурируемое устройство, нажать

клавишу «#». В меню параметров выбранного устройства кнопками «^» или

«v» выбрать параметр, который необходимо изменить и нажать клавишу «#»,

изменяемый параметр выделится черным фоном. Клавишами «^» или «v»

выбрать необходимое значение и нажатием клавиши «#», зафиксировать.

Аналогично установить другие параметры. Возврат в предыдущее меню

осуществляется клавишей «*». При входе в «Общие параметры»

открывается меню, представленное на рисунке 30.

При установке параметров учесть следующие особенности:

- при включении разрешения работы на ПРД от АнСУ разрешение

автоматически снимется после выключения питания радиостанции;

- при поочередной работе в ГМВ диапазоне на первом и втором канале

выбирать для настройки среднее значение частоты – 2140 кГц. При

фиксированной работе на одном из каналов частота настройки выбирается

соответствующей рабочей;

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

5 1

Рисунок 30

- параметр “ПУ1 работа с ПМ” задает привязку пульта к платоместу

приемопередатчика и соответственно к диапазонам. На платоместе ПМ1

устанавливается ПП-1, на ПМ2 соответственно ПП-2. Может иметь значение:

1) «1» и «2» – ПУ работает и с ПМ1 и с ПМ2. При работе выбор

диапазона осуществляется нажатием соответствующих клавиш «КВ»

или «УКВ» ;

2) «1» – ПУ работает только с ПМ1 (КВ);

3) «2» - ПУ работает только с ПМ2 (УКВ);

4) «Осн1» - ПУ работает и с ПМ1 и с ПМ2, но по включению и после

окончания работы на неприоритетном диапазоне (установка трубки МТТ

ЦВИЯ.464514.005-01 РЭ РВС-1-01

5 2

в держатель пульта ПУ), автоматически переходит на работу в основном

диапазоне – ПМ1;

5) «Осн2» – аналогично предыдущему, но для ПМ2.

Если в конфигураторе “Пульт управления” установлен “Режим работы

с ПД” “Синхронно”, то привязка ПУ к диапазону относится и к ПД. При

установке “Независимо” ПД работает независимо от установок ПУ;

- параметр “МТТ-САУ раб с ПМ” имеет состояния («1», «2», «1» и «2»),

чем осуществляется привязка МТТ-САУ к платоместам ПМ (диапазонам);

- параметр “ТУ-ТС работа с” имеет состояния («ПМ1», «ПМ2», «ПУ1»,

«ПУ2»), чем осуществляется привязка ТУ-ТС к платоместам ПМ

(диапазонам), где: ПУ1 – работа ТУ-ТС на диапазоне, выбранном на ПУ1,

ПУ2 – ТУ-ТС работа на диапазоне, выбранном на ПУ2;

- параметр “Канал УКВ ТУ-ТС” задает номер канала от 0 до 172, на

котором производится передача сообщения со входа “ПРД ТУ-ТС” при

поступлении команд “Выбор канала” и “ПРД” по цепям соединителя “ДОП”

блока САУ. При состоянии «0» переключения канала не происходит и работа

ТУ-ТС осуществляется на выбранном с ПУ или ПД канале, номер от 1 до 172

соответствует таблице частот – таблица Д.1 приложения Д;

- параметр “ГГ работа с” имеет состояния («ПМ1», «ПМ2», «ПМ12»),

чем задает привязку громкоговорителя ГГ к платоместам ПМ (диапазонам),

где: «ПМ1» – работа ГГ в КВ диапазоне, «ПМ2» – работа ГГ в УКВ, «ПМ12» –

работа ГГ одновременно на обоих диапазонах;

- параметр “Мин. Уровень ГГ” задает минимальный уровень громкости

выносного громкоговорителя, устанавливаемый органами управления.

Рекомендуемое значение не менее 2 ед;

- параметр “ПРМ выз. КВ в УКВ” («Вкл», «Откл») включает

прослушивание другого диапазона на 10с при приеме вызова 1000 Гц из

диапазона КВ при работе на УКВ. Если в конфигураторе пульта ПУ “Прием

вызова с ПМ1(2)“ включено голосовое уведомление, то прием вызова будет

Радиостанция РВС-1-01. Руководство - часть 3
