Теплосчётчик Карат-Компакт 2-213. Руководство

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

СОДЕРЖАНИЕ______________________________________________

ВВЕДЕНИЕ ............................................................................................. 4

ПЕРЕЧЕНЬ ПРИНЯТЫХ УСЛОВНЫХ СОКРАЩЕНИЙ ......................... 5

1. ОПИСАНИЕ И РАБОТА ..................................................................... 6

1.1.

НАЗНАЧЕНИЕ

ОБЛАСТЬ

ПРИМЕНЕНИЯ ............................... 6

1.2.

ОПИСАНИЕ .................................................................................. 6

1.2.1. Функциональные возможности ............................................. 6

1.2.2. Обозначения и конструктивные исполнения ....................... 7

1.2.3. Метрологические и технические характеристики ................ 8

1.2.4. Гидравлические характеристики .......................................... 9

1.2.5. Электромагнитная совместимость ..................................... 10

1.3.

УСТРОЙСТВО ............................................................................ 11

1.3.1. Методика измерений ........................................................... 11
1.3.2.

Устройство и работа ............................................................ 12

1.4.

ПРОГРАММНОЕ

ОБЕСПЕЧЕНИЕ ............................................. 14

1.5.

КОММУНИКАЦИОННЫЕ

ВОЗМОЖНОСТИ .............................. 15

1.5.1. Оптический интерфейс ....................................................... 15

1.5.2. Контактные интерфейсы M-Bus и RS-485 .......................... 15

1.5.3. Радиоинтерфейсы стандарта LPWAN ............................... 16

1.5.4. Импульсный вход ................................................................ 17

1.5.5. Отображение и сохранение параметров ........................... 18

1.5.6. Самодиагностика ................................................................ 19

1.6.

МАРКИРОВКА ............................................................................ 19

1.7.

ПЛОМБИРОВАНИЕ ................................................................... 20

1.8.

УПАКОВКА

КОМПЛЕКТНОСТЬ

ПОСТАВКИ .......................... 20

1.9.

ГАРАНТИЙНЫЕ

ОБЯЗАТЕЛЬСТВА .......................................... 20

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ .......................................... 21

2.1.

РЕЖИМЫ

РАБОТЫ

НАСТРОЙКА .......................................... 21

2.2.

МЕНЮ

ТЕПЛОСЧЕТЧИКА ......................................................... 21

2.3.

ИНТЕРФЕЙС

ПОЛЬЗОВАТЕЛЯ ................................................ 21

2.4.

ОТОБРАЖЕНИЕ

ГРУПП

ПАРАМЕТРОВ ................................... 23

2.4.1. ГРУППА 1 – текущие значения ........................................... 23

2.4.2. ГРУППА 2 – архивные данные ........................................... 24

2.4.3. ГРУППА 3 – сервисные параметры .................................... 26

3. РАЗМЕЩЕНИЕ, МОНТАЖ, ПОДГОТОВКА К РАБОТЕ ................... 29

3.1.

РЕКОМЕНДАЦИИ

ПО

ВЫБОРУ

ПРИБОРОВ ............................ 29

3.2.

ПОДГОТОВКА

ИСПОЛЬЗОВАНИЮ ....................................... 29

3.3.

МОНТАЖ .................................................................................... 29

3.3.1. Монтаж теплосчетчика ........................................................ 30
3.3.2.

Монтаж КИПТ ....................................................................... 32

3.3.3.

Ввод в эксплуатацию ........................................................... 33

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ ............................. 34

5. ПОВЕРКА ......................................................................................... 34

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ......................................... 34

7. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ ........................................................ 35

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

ВВЕДЕНИЕ

Теплосчетчики КАРАТ-Компакт 2-213 разработаны Обществом с

ограниченной ответственностью НПП «Уралтехнология», которое

входит в группу компаний НПО «КАРАТ».

Исключительное право ООО НПП «Уралтехнология» на данную

разработку защищается законодательством Российской Федерации.

Теплосчетчики КАРАТ-Компакт 2-213:



внесены

в государственные реестры средств измерений:



в государственный реестр средств измерений Российской

Федерации;



в реестр государственной системы обеспечения единства

измерений Республики Казахстан;



алгоритмы вычисления тепловой энергии, реализованные в

приборах, соответствуют МИ 2412-97.

Настоящее руководство предназначено для изучения работы и

устройства теплосчетчиков, а также содержит сведения, необходи-

мые для монтажа, эксплуатации и поверки.

Конструкция теплосчетчиков постоянно совершенствуется пред-

приятием-изготовителем, поэтому Ваш экземпляр теплосчетчика мо-

жет иметь незначительные отличия от приведенного описания при-

бора, которые не влияют на его метрологические и технические ха-

рактеристики, работоспособность.

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

ПЕРЕЧЕНЬ ПРИНЯТЫХ УСЛОВНЫХ СОКРАЩЕНИЙ

ВС – счетчик холодной или горячей воды с дистанционным им-

пульсным выходом;

Ду

(DN)

–

типоразмер теплосчетчика (диаметр условного прохода про-

точной части теплосчетчика);

КС – контрольная сумма;

МБ – моноблок (вычислитель теплосчетчика и преобразователь

расхода конструктивно представляют собой единое изделие);

МП – методика поверки;

НС – нештатная ситуация;

ОТ – обратный трубопровод;

ПК – персональный компьютер;

ПО – программное обеспечение;

ПС – паспорт изделия;

ПТ – подающий трубопровод;

РЭ – руководство по эксплуатации;

СИ – средства измерений;

ЭК – Экосистема-Энергокабинет;

ЭД – эксплуатационная документация;

ЖКИ – жидкокристаллический индикатор;

ЖКХ – жилищно-коммунальное хозяйство;

ИПТ – измерительный преобразователь температуры;

ПЭП – пьезоэлектрический преобразователь;

ПТУ – подсистема теплового учета;

УПР – ультразвуковой преобразователь расхода (проточная часть);

КИПТ – комплект измерительных преобразователей температуры;

IRDA

– инфракрасный порт,

в качестве среды передачи используют-

ся инфракрасные волны оптического диапазона излучения;

LPWAN

– энергоэффективная беспроводная сеть дальнего радиуса

действия, обеспечивающая передачу данных на дальние

расстояния;

LoRaWAN

– стандарт протокола LPWAN, работающий в технологиче-

ской среде LoRa.

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

1. ОПИСАНИЕ И РАБОТА
1.1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Теплосчетчики КАРАТ-Компакт 2-213 (далее по тексту тепло-

счетчики или приборы) предназначены для измерений тепловой

энергии, объема и температуры теплоносителя в закрытых водяных

системах теплопотребления (теплоснабжения).

Теплосчетчики применяются в условиях круглосуточной эксплуата-

ции: на объектах ЖКХ в узлах учета тепловой энергии, а также в со-

ставе информационно-измерительных систем учета энергетических

ресурсов и на объектах промышленности.

1.2. ОПИСАНИЕ
1.2.1. Функциональные возможности

Теплосчетчики – микропроцессорные устройства, выполняющие

измерения по утвержденным алгоритмам, и соответствующие требо-

ваниям:



ТУ 4218-024-32277111-2015 Теплосчетчики КАРАТ-Компакт 2;



серии ГОСТ Р ЕН 1434-2011 Теплосчетчики;



ГОСТ Р 51649-2014 Теплосчетчики для водяных систем тепло-

снабжения;



ГОСТ Р 52931-2008 Приборы контроля и регулирования техно-

логических процессов.

Теплосчетчики измеряют и отображают на экране ЖКИ:



тепловую энергию

Гкал, ккал, ГДж, МДж, МВт·ч, кВт·ч;



объем (или массу) теплоносителя (воды),

(т);



температуру воды в подающем и обратном трубопроводах,

°С;



разность температуры теплоносителя в подающем и обратном

трубопроводах, °

С;



объем воды, измеренный ВС, подключенными к импульсным

входам,

Теплосчетчики отображают на экране ЖКИ:



мгновенный объемный (или массовый) расход воды,

/ч (т/ч);



мгновенную тепловую мощность,

Гкал/ч, ккал/ч, ГДж/ч, МДж/ч,

МВт, кВт;



электрическую энергию,

кВт·ч, измеренную электросчетчиками,

подключенными к импульсным входам.

При индикации используется международное обозначение единиц

измерения.

Базовая комплектация теплосчетчиков содержит:



встроенный оптический порт – передача данных посредством

оптосчитывающего USB-IrDA устройства (оптоголовки);



жидкокристаллический цифробуквенный индикатор – визуаль-

ная передача данных.

Опционально возможна установка в теплосчетчике следующих

коммуникационных устройств:

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом



устройства передачи данных

с одним из 4-х интерфейсов:



контактных интерфейсов: M-Bus, RS-485;



радиоинтерфейсов стандарта LPWAN: LoRaWAN – ООО НПП

«Уралтехнология», Waviot – ООО «Телематические Решения»;



трех числоимпульсных входов – для приема числоимпульсных сиг-

налов.

Теплосчетчики регистрируют, накапливают и сохраняют данные об

измеряемых параметрах в архивах в энергонезависимой памяти:



помесячном интегральном – не менее

144 месяца (записей);



помесячном – не менее

144 месяца (записей);



посуточном – не менее

62 суток (записей);



почасовом – не менее

48 часов (записей);



журнале событий – не менее

100 событий (записей).

На ЖКИ отображается только помесячный интегральный архив. Осталь-

ные архивы можно получить, скачав их на ПК. Для этого на компьютер

надо установить специализированную программу, формирующую архив-

ные файлы, например КАРАТ ДАТА (программа находится в свободном

доступе на сайте

www.karat-npo.сом).

Питание приборов осуществляется от литиевой батареи, с выходным

напряжением 3,6 В. Потребляемая мощность, не более 0,1 мВт.

По способу крепления вычислителя на преобразователь расхода теп-

лосчетчики выпускаются в исполнении – моноблок.

Приборы обладают функцией самодиагностики, которая оповещает о

возникающих неисправностях, путем отображения символов и кодов

ошибок на ЖКИ прибора.

1.2.2. Обозначения и конструктивные исполнения
В технической документации теплосчетчики обозначаются:

КАРАТ-Компакт 2 − 213 − МБ − ХХ − ХХ − ХХ − ХХ − M-BUS

2 3 4 5 6 7*

Где: 1 − наименование теплосчетчика

−

КАРАТ-Компакт 2;

− модификация теплосчетчика

−

213;

− исполнение теплосчетчика

−

МБ (моноблок);

4 − типоразмер (Ду 15 мм, Ду 20 мм)

−

15; 20;

− номинальный расход (

1,5 м

/ч, 2,5 м

/ч)

−

1,5; 2,5;

− место установки в трубопровод: подающий − ПТ;

обратный −

ОТ;

7* − импульсный вход (3 входа)

−

3В;

− интерфейс: − M-BUS – контактный интерфейс M-BUS;

− RS-

485 – контактный интерфейс RS-485;

−

LW – радиоинтерфейс LoRaWAN;

− WVT**

– радиоинтерфейс Waviot.

)

−

если опции нет, то позиция в обозначении отсутствует.

приборы с радиоинтерфейсом Waviot выпускаются толь-

ко по заказу ООО «Телематические Решения» г. Москва.

Внешний вид теплосчетчиков показан на рисунке 1.

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

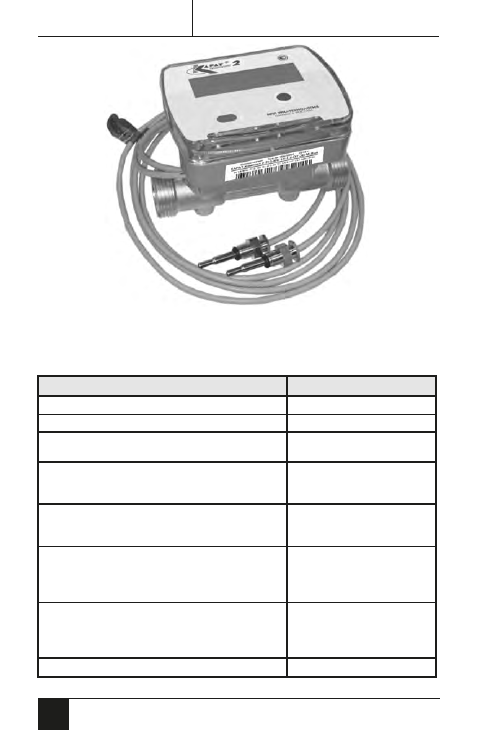

Рисунок 1 – Внешний вид теплосчетчиков КАРАТ-Компакт 2-213

1.2.3. Метрологические и технические характеристики

Таблица 1 – Технические и метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

0 – 105

Диапазон измерений разности температуры, °С

3 – 95

Суммарное значение с нарастающим итогом

при измерении объема, м

до 99999,999

Суммарное значение с нарастающим итогом

при измерении тепловой энергии, Гкал (ГДж,

МВт·ч, кВт·ч)

до 99999,999

Пределы допускаемой абсолютной погрешности

при измерении температуры, °C

(0,3 + 0,005⋅t)

где: t – измеренное значе-

ние температуры, °С

Пределы допускаемой абсолютной погрешности

при измерении разности температуры, °C

(0,09 + 0,005·∆t)

где: ∆t - значение разности

температуры в подающем и

обратном трубопроводах, °С

Пределы допускаемой относительной погреш-

ности при измерении объема, % в диапазонах:



от q

min

до q

(исключая)



от q

(включая) до q

max

Пределы допускаемого суточного хода часов, с

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

Таблица 1 – Окончание

Наименование характеристики

Значение

Пределы допускаемой относительной погреш-

ности при измерении тепловой энергии, %

(2+12/∆t + 0,01⋅q

max

)

где: q

и q

max

значение рас-

хода теплоносителя и его

наибольшее значение, м

/ч

Пределы допускаемой относительной погреш-

ности при измерении и преобразовании количе-

ства импульсов, не менее 3000 импульсов, в

измеряемые величины, %

0,04

Максимальное рабочее давление, МПа

1,6

Диаметр условного прохода, мм

Максимальный расход q

max

, м

/ч

3,0

5,0

Номинальный расход q

, м

/ч

1,5

2,5

Переходный расход q

, м

/ч

0,15

0,25

Минимальный расход q

min

, м

/ч

0,015

0,025

Габаритные размеры (длина × ширина × высо-

та), мм, не более

110х90х125 130х90х120

Длина проточной части с переходниками,

мм, не более

190

230

Срок службы элемента питания, лет, не менее

Длина кабеля измерительного преобразователя

температуры, м, не более

1,5 (5,0)*

Диаметр измерительного преобразователя тем-

пературы, мм, не более

5,2

Масса, кг, не более

1,5

Рабочие условия эксплуатации:



температура окружающего воздуха, °С



атмосферное давление, кПа



относительная влажность окружающего

воздуха при температуре 35 °С, %

5 – 50

от 84 до 106,7

до 95

Средняя наработка на отказ, ч, не менее**

75000

Средний срок службы, лет

Степень защиты оболочки от попадания пыли и

воды, ГОСТ 14254-2015

IP65

)

−

поставляется по отдельному заказу

)

−

критерием отказа считается отсутствие индикации на ЖКИ

1.2.4. Гидравлические характеристики

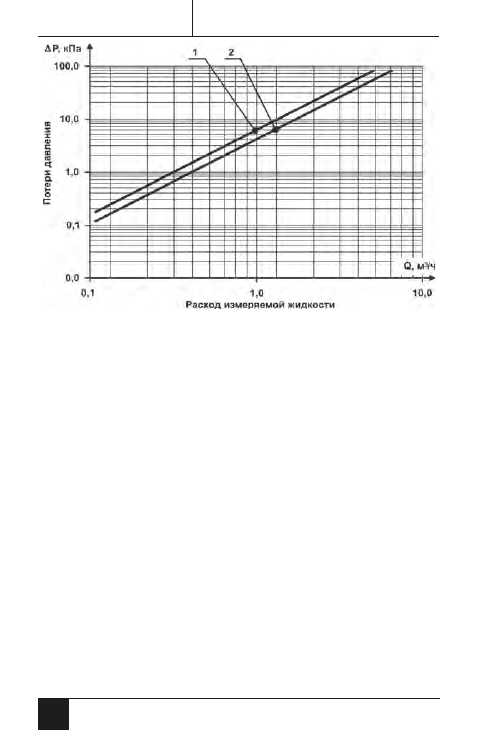

На рисунке 2 изображен график потери давления на теплосчетчике

в зависимости от текущего расхода теплоносителя.

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

1 → КАРАТ-Компакт 2 – 213 – МБ – 15 – 1,5
2

→ КАРАТ-Компакт 2 – 213 – МБ – 20 – 2,5

Рисунок 2 – Номограмма потери давления в теплосчетчиках

1.2.5. Электромагнитная совместимость

В процессе эксплуатации приборы устойчивы к следующим видам

электромагнитных помех:



к электростатическим разрядам степени жесткости 2 для кон-

тактных разрядов и степени жесткости 3 для воздушных разря-

дов по ГОСТ 30804.4.2, и по критерию качества функциониро-

вания относятся к классу В;



радиочастотному

электромагнитному

полю

по

ГОСТ 30804.4.3, с параметрами, определенными в таблице 2

ГОСТ Р МЭК 61326-1, по критерию качества функционирования

относятся к классу А;



к наносекундным импульсным помехам степени жесткости ис-

пытаний 3 для цепей сигналов ввода/вывода и по критерию ка-

чества функционирования относятся к классу В по

ГОСТ Р 30804.4.4;



к микросекундным импульсным помехам большой энергии сте-

пени жесткости испытаний 2 для цепей сигналов ввода/вывода

и по критерию качества функционирования относятся к классу

В по ГОСТ Р 51317.4.5;



к кондуктивным помехам, наведенными радиочастотными

электромагнитными полями степени жесткости испытаний 2

для портов ввода/вывода и по критерию качества функциони-

рования относятся к классу А по ГОСТ Р 51317.4.6.

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

1.3. УСТРОЙСТВО
1.3.1. Методика измерений

Теплосчетчики измеряют:



объем теплоносителя полученного или возвращенного по по-

дающему или по обратному трубопроводу;



температуру теплоносителя в указанных трубопроводах.

По измеренным значениям объема и температуры теплосчетчик

определяет:



плотность и энтальпию теплоносителя в подающем и обратном

трубопроводах;



полученную (потребленную) тепловую энергию.

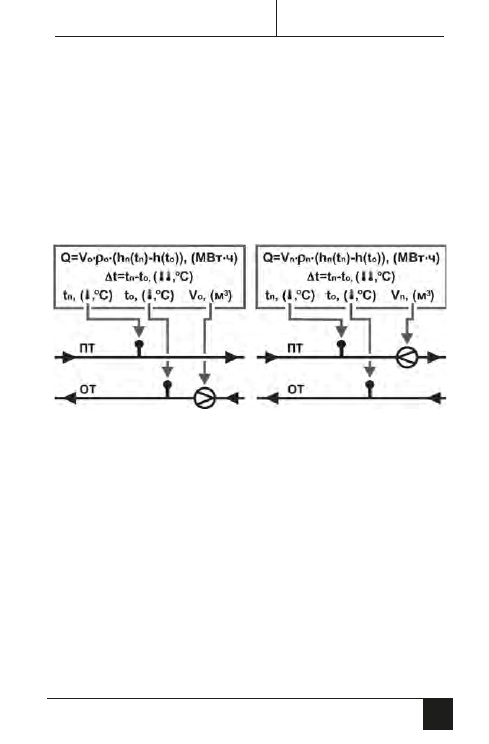

На рисунке 3 приведены схемы измерения параметров теплоноси-

теля и алгоритмы вычисления тепловой энергии.

где: Q − потребленная тепловая энергия, МВтч;

, V

− объем теплоносителя прошедшего по подающему и обратному тру-

бопроводу, м

;

, t

−

температура теплоносителя в подающем и обратном трубо-

проводе, °С;

, ρ

−

плотность теплоносителя в подающем и обратном трубопро-

воде, кг/м

;

)

−

энтальпия теплоносителя в подающем трубопроводе, вычис-

ляется в соответствии с МИ 2412-97, кДж/кг;

)

−

энтальпия теплоносителя в обратном трубопроводе, вычисля-

ется в соответствии с МИ 2412-97, кДж/кг.

Рисунок 3 – Алгоритмы вычисления тепловой энергии

Теплосчетчики, предназначенные для монтажа в обратный

трубопровод, не могут монтироваться в подающий трубопро-

вод, и наоборот. Ограничение связано с тем, что для расчета теп-

ловой энергии в подающем и обратном трубопроводах применяются

разные алгоритмы расчета (смотрите рисунок 3). При этом вычисли-

тели теплосчетчиков, в процессе производства, программируются на

реализацию только одного алгоритма расчета.

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

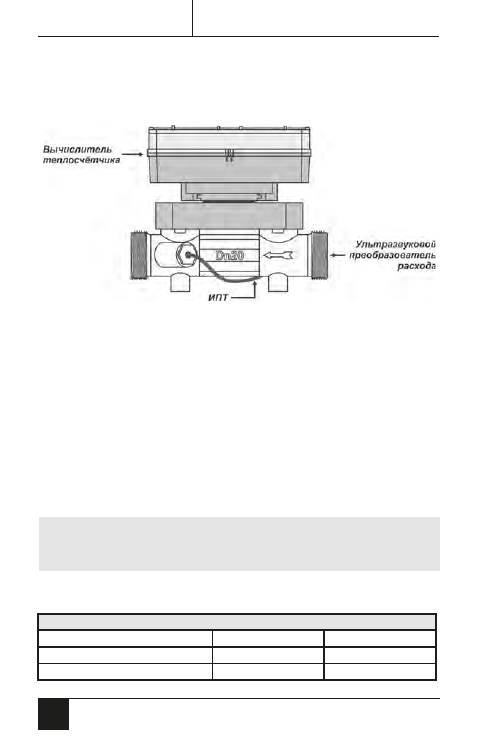

1.3.2. Устройство и работа

В состав теплосчетчиков входят: вычислитель, ультразвуковой

преобразователь расхода (УПР), комплект измерительных преобра-

зователей температуры (КИПТ), а также кабель передачи сигналов

интерфейса (если предусмотрен исполнением), рисунок 4.

Рисунок 4 – Теплосчетчики КАРАТ-Компакт 2-213

Ультразвуковой преобразователь расхода (УПР) предназначен

для размещения измерительного (акустического) тракта и представ-

ляет собой полую конструкцию цилиндрической формы. Корпус УПР

выполнен из латуни и имеет два прилива, в которых устанавливают-

ся датчики ПЭП. Внутри корпуса размещается акустический тракт –

состоящий из 2-х датчиков ПЭП и 2-х стальных зеркал, зеркала стро-

го ориентированы по отношению друг к другу и датчикам ПЭП.

В боковой проекции корпуса УПР есть прилив для установки ИПТ.
На корпусе преобразователя нанесены следующие маркировочные

обозначения:



«стрелка» – обозначает направление установки прибора в тру-

бопровод по направлению потока;



«DN15 или DN20» – типоразмер теплосчетчика.

ВНИМАНИЕ!
Ультразвуковой преобразователь расхода предназначен для работы

с теплоносителем, температура которого не превышает 95 °С.
Присоединительные размеры УПР приведены в таблице 2.
Таблица 2 – Присоединительные размеры УПР

Присоединительные размеры преобразователей расхода

Типоразмер (Ду), мм

Посадочная длина, мм

110

130

Тип трубного соединения

3/4"

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

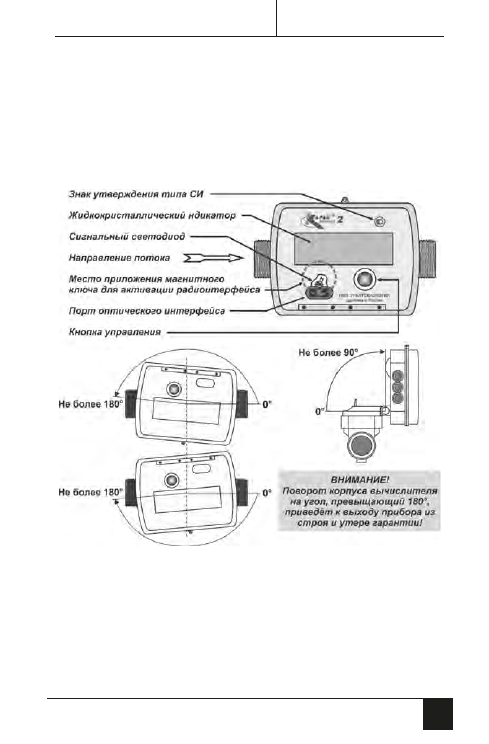

Вычислитель определяет количество потребленной абонентом

тепловой энергии. Состоит из корпуса и узла электроники, компонен-

ты которого размещаются на печатной плате, расположенной внутри

корпуса прибора. Корпус конструктивно выполнен с возможностью

его регулирования по отношению к УПР в горизонтальной (

поворот

не более ±180°) и вертикальной (поворот не более 90°) плоскостях,

что обеспечивает удобство визуального считывания показаний при-

бора. На лицевой (передней) панели вычислителя размещаются:

жидкокристаллический индикатор, порт оптического интерфейса,

кнопка управления просмотром данных, смотрите рисунок 5.

Рисунок 5 – Внешний вид вычислителя теплосчетчика

КИПТ служит для измерения температуры теплоносителя (воды) в

подающем и обратном трубопроводах. Состоит из двух ИПТ. Один

ИПТ монтируется в корпус преобразователя расхода, другой уста-

навливается в трубопровод системы, свободный от теплосчетчика.

Кабели ИПТ имеют длину по 1,5 м. При работе теплосчетчика сигна-

лы ИПТ передаются вычислителю.

Кабель передачи сигналов интерфейса предназначен:



для приема числоимпульсных сигналов от устройств с дистан-

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

ционным выходом (например, водосчетчиков);



для обмена данными по интерфейсу M-Bus (или RS-485) с дру-

гими устройствами (например, с компьютером).

Устанавливается опционально, только при поддержке теплосчетчи-

ком интерфейсов (M-Bus,

RS-485

)

или наличия числоимпульсных

входов. Кабель состоит из 6 жил, длина кабеля составляет 1,5 метра.

В процессе работы теплосчетчика генератор импульсов, входящий

в состав узла электроники, поочередно подает на датчики ПЭП элек-

трические сигналы, которые преобразуются в узконаправленные уль-

тразвуковые лучи, направление распространения лучей чередуется.

Каждый датчик ПЭП поочередно становится то излучателем, то при-

емником. Достигая приемника, ультразвуковые сигналы преобразу-

ются в электрические и подаются на микроконтроллер узла электро-

ники, который измеряя разность времени прохождения акустических

сигналов по потоку и против потока, выдает результирующий сигнал,

соответствующий объему теплоносителя (воды), прошедшей через

УПР теплосчетчика.

1.4. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

ПО теплосчетчика встроенное, не перезагружаемое. В пользова-

тельском и связном интерфейсах теплосчетчика отсутствуют проце-

дуры модификации ПО и накопленных архивов.

ПО теплосчетчиков разделено на две части:



метрологически значимая часть – программные модули, вы-

полняющие функции сбора, передачи, обработки, хранения и

представления измерительной информации;



метрологически не значимая часть – программные модули

меню приборов, формата отображения данных, структуры ком-

муникационного протокола.

Идентификационные данные включают в себя данные о номере

версии (идентификационном номере) программного обеспечения и

цифровом идентификаторе программного обеспечения (контрольная

сумма исполняемого кода), представленные в таблице 3.
Таблица 3 – Идентификационные данные ПО теплосчетчиков

Идентификационные данные

Значение

Идентификационное наименование ПО

Karat_komhakt_2x3.msc

Номер версии (идентификационный номер) ПО

4.112

Цифровой идентификатор ПО (КС исполняемого кода)

7А29

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Конструкция теплосчетчика обеспечивает полное ограничение до-

ступа к метрологически значимой части ПО и измерительной инфор-

мации (теплосчетчики программируются только в заводских услови-

ях, доступ к разъему программирования находится под пломбой по-

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

верителя и заводской пломбой).

Уровень защиты ПО теплосчетчиков от непреднамеренных и пред-

намеренных изменений – «высокий» по Р 50.2.077-2014.

1.5. КОММУНИКАЦИОННЫЕ ВОЗМОЖНОСТИ

Удаленный доступ к текущим и архивным записям теплосчетчика

осуществляется по протоколам обмена M-Bus и Modbus RTU. Обмен

данными в процессе обеспечения доступа к указанным записям

происходит посредством встроенного:



оптического интерфейса с IrDA портом;



одного из 4-х интерфейсов: M-Bus, RS-485, LoRaWAN, Waviot.

В приборе реализована возможность приема числоимпульсных

сигналов от внешних устройств по импульсному входу.

1.5.1. Оптический интерфейс

Оптический интерфейс с IrDA портом устанавливается во всех ис-

полнениях теплосчетчика. Скорость передачи данных –

57600 бит/с.

Передача данных выполняется с помощью оптосчитывающего

USB-Ir

DA устройства (оптоголовка IrDA). Оптоголовка IrDA подклю-

чается к компьютеру через USB-порт. Оптоголовка не входит в ком-

плектность поставки теплосчетчика и заказывается отдельно.

Для активации оптического интерфейса необходимо:



уставить оптоголовку IrDA на порт оптического интерфейса

теплосчетчика (смотрите рисунок 5);



произвести

продолжительное нажатие

(раздел 2.3) кнопки

управления теплосчетчиком (рисунок 5).

1.5.2. Контактные интерфейсы M-Bus и RS-485

Контактные интерфейсы M-Bus и RS-485, устанавливаемые в теп-

лосчетчик, обеспечивают:



скорость передачи данных –

2400 бит/с;



диапазон значений адреса теплосчетчика в сети

от 1 до 247.

Теплосчетчик, оборудованный интерфейсом

M-Bus или RS-485,

поставляется с подключенным кабелем передачи сигналов интер-

фейсов (смотрите раздел 1.3.2). Непосредственно для подключения

к интерфейсам используются две жилы данного кабеля, таблица 4.
Таблица 4 – Маркировка жил кабеля для подключения интерфейсов

Маркировка жил

M-

Bus

RS-

485

Коричневая

M-Bus-линия 1

Белая

M-Bus-линия 2

Для передачи данных на ПК, необходимо использовать следующее

оборудование:



M-Bus – через контроллер шины M-Bus-50 (M-Bus-10). Подклю-

чение кабеля к контроллеру произвольное, взаимозаменяемое;

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

 RS-485 –

через конвертер USB/RS-485 (RS-232/RS-485). Под-

ключение кабеля к контактам конвертера в соответствие с мар-

кировкой линий А, В на конвертере (А подключать к А, В – к В).

Интерфейсы M-Bus и RS-485 не входят в базовую комплектацию,

теплосчетчики в данных исполнениях поставляются по заказу.

1.5.3. Радиоинтерфейсы стандарта LPWAN (

LoRaWAN

Waviot)

Радиоинтерфейс LoRaWAN. Радиоинтерфейс LoRaWAN в про-

цессе работы получает и передает архивные данные теплосчетчика

через базовую станцию на сервер Экосистемы-Энергокабинет
www

.energokabinet.ru:



данные помесячного и помесячного интегрального архивов –

передаются в обязательном порядке;



данные посуточного, почасового архивов и журнала событий –

передаются в зависимости от настроек радиоинтерфейса.

В дальнейшем при установке и подключении теплосчетчика к сети

LoRaWAN возможно изменять заводские настройки радиоинтерфей-

са (например, объем передаваемых архивов и т. п.) через WEB при-

ложения Экосистемы-Энергокабинет. Технические характеристики

радиоинтерфейса LoRaWAN приведены в таблице 5.

В целях экономии ресурса батареи питания теплосчетчики постав-

ляется от предприятия-изготовителя с отключенным радиоинтер-

фейсом (транспортный режим). Для перевода радиоинтерфейса в

рабочий режим, необходимо войти в третью группу параметров меню

теплосчетчика и активировать радиоинтерфейс следуя указаниям

раздела 2.4.3 настоящего руководства. Время выхода радиоинтер-

фейса LoRaWAN из транспортного режима составляет не более 12

часов. Затем радиоинтерфейс переходит к регистрации в сети

LoRaWAN, смотрите раздел 2.4.3.

Для внепланового включения радиоинтерфейса (в неустановлен-

ное с сервера Энергокабинет время) следует:



поднести магнитный ключ к месту его приложения и дождаться

разового кратковременного (~0,1 секунды) мигания сигнального

светодиода, смотрите рисунок 5;



убрать магнитный ключ от прибора и дождаться разового дли-

тельного (~1,0 секунды) мигания сигнального светодиода, кото-

рое является сигналом о начале передачи данных по радиоин-

терфейсу.

В качестве магнитного ключа рекомендуется использовать оптого-

ловку IrDA. Если магнитный ключ устанавливается на место его при-

ложения или на порт оптического интерфейса более чем на 10 се-

кунд, то передача данных по радиоинтерфейсу не производится (со-

храняется ресурс батареи питания).

Радиоинтерфейс Waviot. Радиоинтерфейс раз в час принимает

данные от теплосчетчика и сохраняет их в своем внутреннем архиве.

Раз в сутки данные упаковываются в сообщение, которое по радио-

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

каналу передается на базовую станцию (NB-300). Технические ха-

рактеристики радиоинтерфейса Waviot приведены в таблице 5.

В радиоинтерфейсе Waviot не предусмотрена функция транспорт-

ного режима. Для внепланового включения радиоинтерфейса Waviot

необходимо повторить действия с магнитным ключом, приведенные

в описании радиоинтерфейса LoRaWAN.
Таблица 5 – Характеристики интерфейсов LoRaWAN и Waviot

Характеристики интерфейсов

Значение характеристик

LoRaWAN

Waviot*

Рабочие частоты, МГц

864-

865; 868,7-869,2

Тип модуляции

LoRa

Полоса частот, кГц

125

Скорость передачи данных, кбит/с

0,3-50

от 50

Режим работы

пакетный

Исходящая мощность, дБм, не более

Максимальный размер пакета (вклю-

чая служебные данные), байт

Максимальная дальность связи, м
-

в условиях городской застройки

на открытом пространстве

1500

15000

-
-

)

–

устанавливается по заказу ООО «Телематические Решения»

Интерфейсы LoRaWAN и Waviot не входят в базовую комплекта-

цию, приборы в данных исполнениях поставляются по заказу.

ВНИМАНИЕ!
1. Питание электрических цепей теплосчетчика осуществляется от

встроенной батареи, поэтому количество сеансов связи по интерфейсу

рекомендуется ограничивать по времени:



5 минут в месяц – оптический интерфейс;



30 минут в месяц – контактный интерфейс M-BUS;



30 минут в месяц – контактный интерфейс RS-485;



передача не более 2 раз в сутки – радиоинтерфейс LoRaWAN;



передача не более 1 раза в сутки – радиоинтерфейс Waviot.

2. Во время передачи данных по IrDA порту работа других интер-

фейсов приостанавливается и наоборот.

1.5.4. Импульсный вход

Теплосчетчики с числоимпульсными входами предназначены для

приема от внешних устройств сигналов, пропорциональных:



количеству потребляемой тепловой энергии;

Теплосчётчик Карат-Компакт 2-213. Руководство - часть 1
