КОМПАС-SHAFT 2D. Библиотека КОМПАС-SHAFT 3D. Библиотека канавок для КОМПАС-3D. Руководство - часть 11
Часть II.
Библиотека КОМПАС SHAFT 3D
▼ Радиусы скругления;
▼ Ширину фасок;
▼ Углы фасок.
4. Включите опцию Создать симметрич
ный паз, чтобы построить симметричные
пазы с обоих торцов ступени.
5. Укажите на модели базовую грань для
построения кольцевого паза (см. раздел
10.3.1 на с. 174).
6. Для построения паза нажмите кнопку ОК.

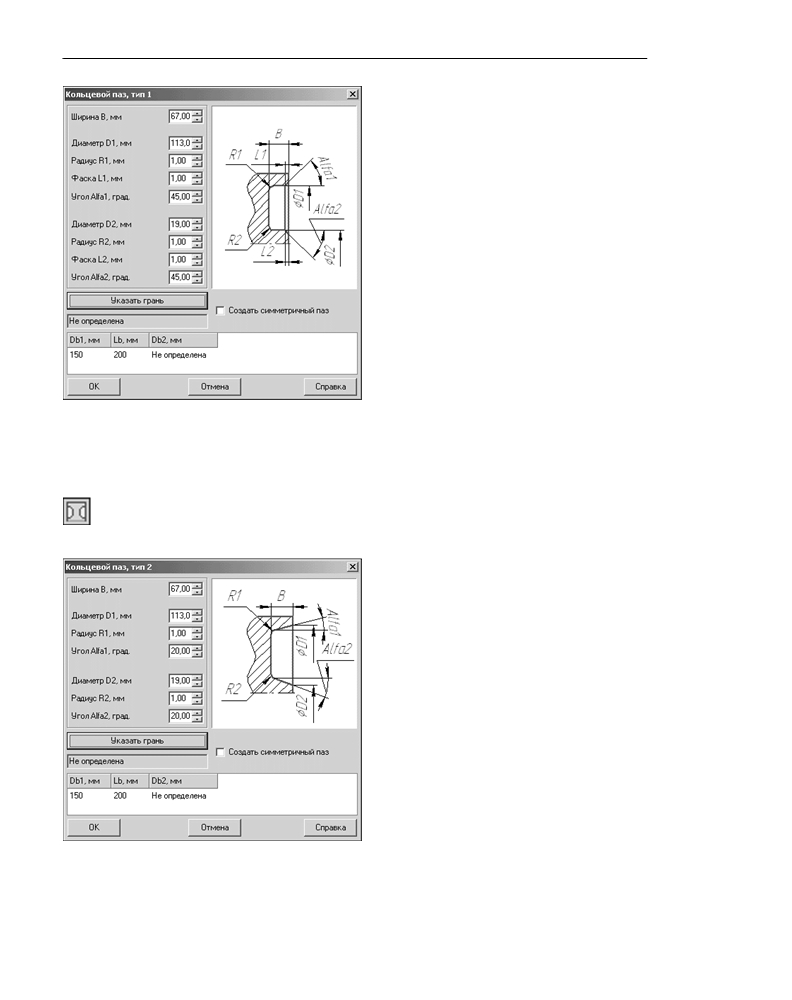

Рис. 11.15.
Кольцевой паз, тип 2
Чтобы построить кольцевой паз, выполните следующие действия.
1. Вызовите команду Кольцевой паз, тип 2 или нажмите соответствующую ей кнопку.
2. Укажите на модели плоскую грань (торец поверхности), на которой нужно построить
кольцевой паз. Эта поверхность будет выделена цветом.
Откроется окно для ввода параметров паза
(рис. 11.16). Оно аналогично окну Кольцевой
паз, тип 1, показанному на рис. 11.15 на
с. 184.
Введите значения параметров кольцевого па!
за и укажите базовую грань аналогично тому,
как описано в разделе «Кольцевой паз, тип 1»
на с. 183.
Рис. 11.16.
184
Глава 11. Создание моделей в КОМПАС SHAFT 3D
11.1.10.
Лыска

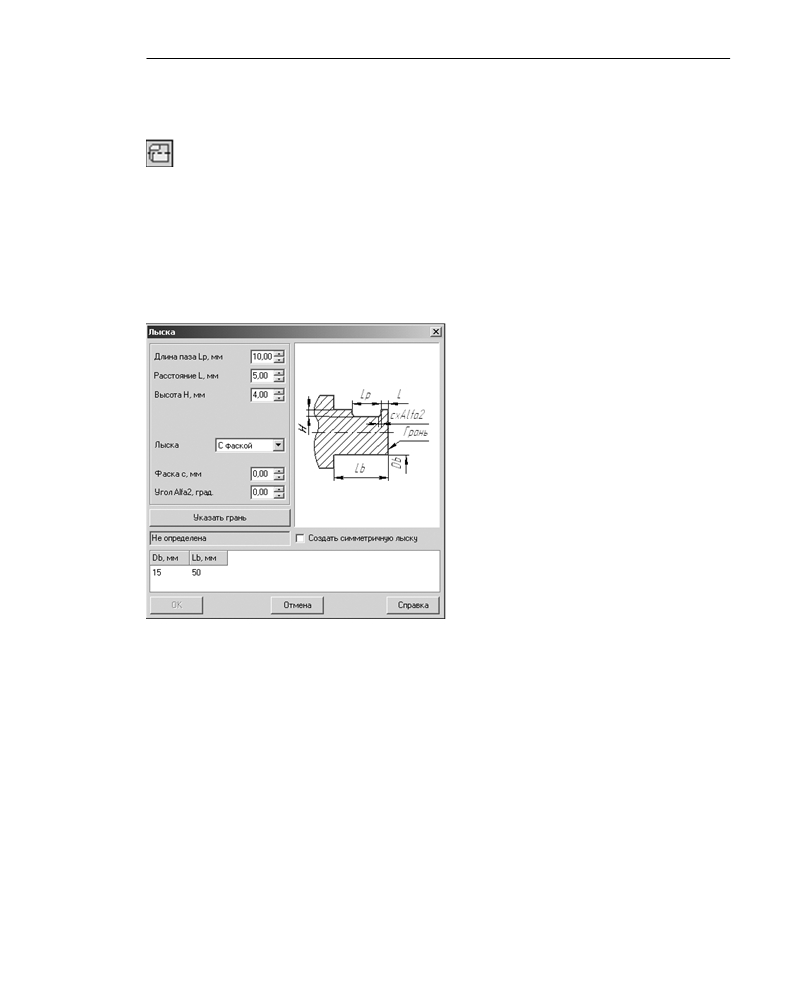

Чтобы построить лыску, выполните следующие действия.
1.
Вызовите команду Лыска или нажмите соответствующую ей кнопку.
2.
Укажите на модели цилиндрическую поверхность, на которой нужно построить лыску.
Эта поверхность будет выделена цветом. Откроется окно задания параметров лыски
(рис. 11.17). Оно содержит:
▼ список параметров, значения которых нужно ввести при помощи клавиатуры или кно!
пок, расположенных справа от каждого поля ввода;
▼ схему параметров лыски;
▼ кнопку для выбора базовой грани;
▼ список параметров элемента конструкции, на котором будет построена лыска.
3. Введите значения параметров, указанных
на схеме:
▼ Длину паза;
▼ Расстояние от базовой грани;
▼ Высоту лыски.
4. Выберите тип исполнения лыски - с фас!
кой или с радиусом. Для лыски с радиусом
задайте величину радиуса.
5. Укажите на модели базовую грань для
построения лыски (см. раздел 10.3.1 на
с. 174).
6. Для построения лыски нажмите кнопку
ОК.
Рис. 11.17.
11.2. Построение внутреннего контура
К основным ступеням внешнего контура относятся:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Шестигранник;
▼ Многогранник;
▼ Квадрат;
▼ Элементы механических передач.
Для цилиндрической и конической ступени внешнего контура могут быть построены до!
полнительные элементы:
▼ Шлицы;
185
Часть II.
Библиотека КОМПАС SHAFT 3D
▼ Шпоночные пазы.
Дополнительные элементы ступени могут иметь разновидности. Например, шлицы: пря!
мобочные, эвольвентные, треугольные.
Параметры ступеней модели, созданной при помощи КОМПАС SHAFT 3D, могут быть от!
редактированы средствами КОМПАС!3D.
11.2.1. Цилиндрическая ступень
Чтобы построить цилиндрическую ступень внутреннего контура модели, выполните сле!
дующие действия.
1. Вызовите команду Внутренняя цилиндрическая ступень или нажмите на компактной
панели соответствующую ей кнопку.
2.
Укажите плоскость или плоскую грань, перпендикулярную оси
проектируемой ступени. Эта плоскость будет выделена цветом.

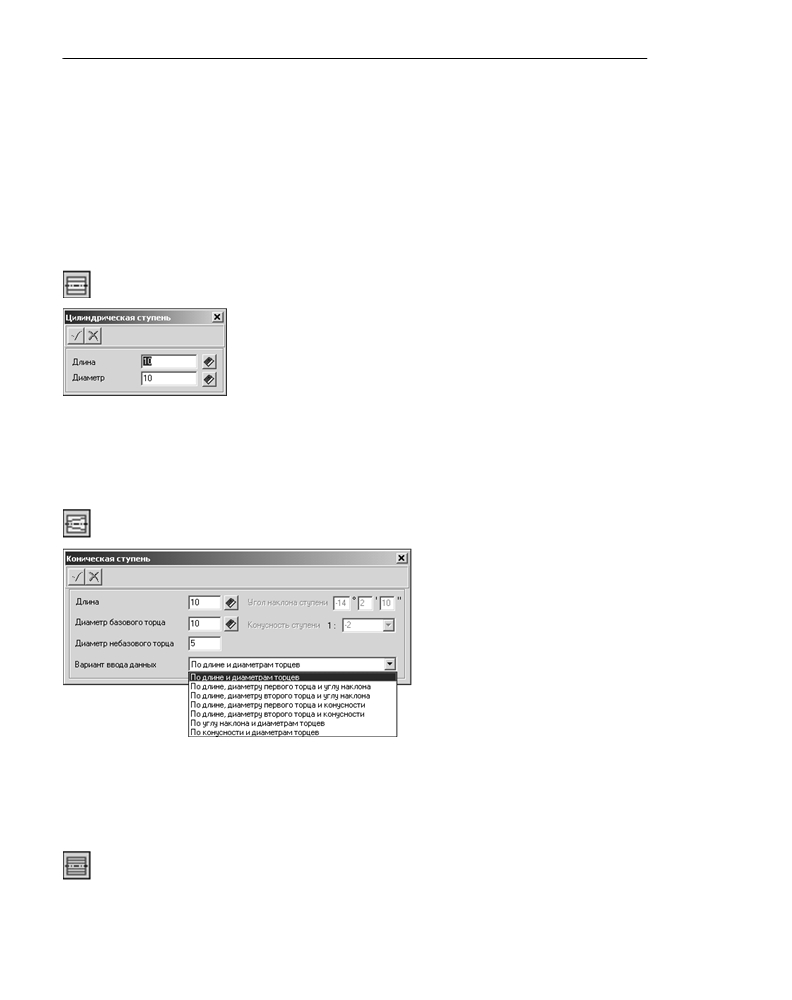

Откроется окно Цилиндрическая ступень (рис. 11.18).
Далее построение цилиндрической ступени внутреннего контура ана!
логично построению цилиндрической ступени внешнего контура (см.
Рис. 11.18.
раздел 11.1.1 на с. 175).
11.2.2. Коническая ступень
Чтобы построить коническую ступень внутреннего контура модели, выполните следую!
щие действия.
1. Вызовите команду Внутренняя коническая ступень или нажмите на компактной пане!
ли соответствующую ей кнопку.
2. Укажите плоскость или плоскую
грань, перпендикулярную оси про!
ектируемой ступени. Откроется ок!
но Коническая ступень
(рис.
11.19).
Далее построение конической ступе!
ни внутреннего контура аналогично
построению конической ступени вне!
шнего контура (см. раздел 11.1.2 на
с. 176).
Рис. 11.19.
11.2.3. Шестигранник
Чтобы построить ступень внутреннего контура, сечением которой является шестиуголь!
ник, выполните следующие действия.
1. Вызовите команду Внутренний шестигранник или нажмите на компактной панели со!
ответствующую ей кнопку.
186
Глава 11. Создание моделей в КОМПАС SHAFT 3D
2. Укажите плоскость или плоскую грань, перпендикулярную оси про!

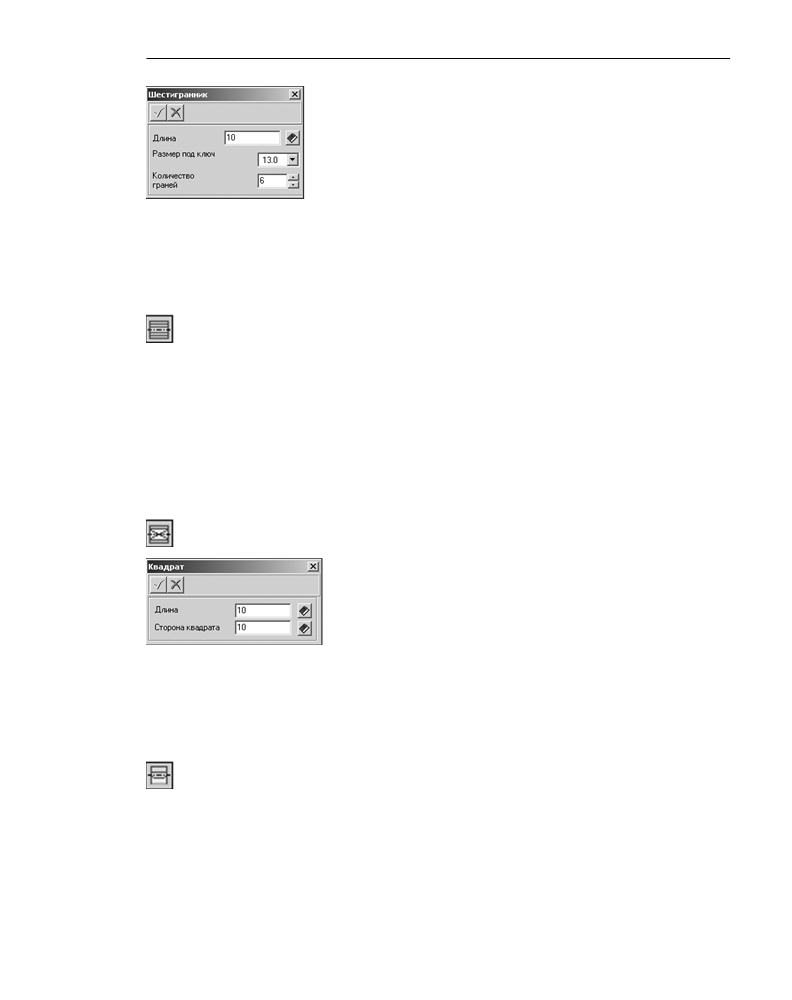

ектируемой ступени. Откроется окно Шестигранник (рис. 11.20).
Далее построение внутреннего шестигранника аналогично построе!
нию внешнего шестигранника (см. раздел 11.1.3 на с. 176).
Рис. 11.20.
11.2.4.
Многогранник
Чтобы построить ступень внутреннего контура, сечением которой является многоуголь!
ник, выполните следующие действия.
1.
Вызовите команду Внутренний шестигранник или нажмите на компактной панели со!
ответствующую ей кнопку.
2.
Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени.
Откроется окно Шестигранник (рис. 11.20).
Далее построение внутреннего многогранника аналогично построению внешнего много!
гранника (см. раздел 11.1.4 на с. 177).
11.2.5.
Квадрат
Чтобы построить ступень внутреннего контура, сечением которой является квадрат, вы!
полните следующие действия.
1.
Вызовите команду Внутренний квадрат или нажмите на компактной панели соответс!
твующую ей кнопку.
2. Укажите плоскость или плоскую грань, перпендикулярную оси
проектируемой ступени. Откроется окно Квадрат (рис. 11.21).
Далее построение внутреннего квадрата аналогично построению
внешнего квадрата (см. раздел 11.1.5 на с. 177).
Рис. 11.21.

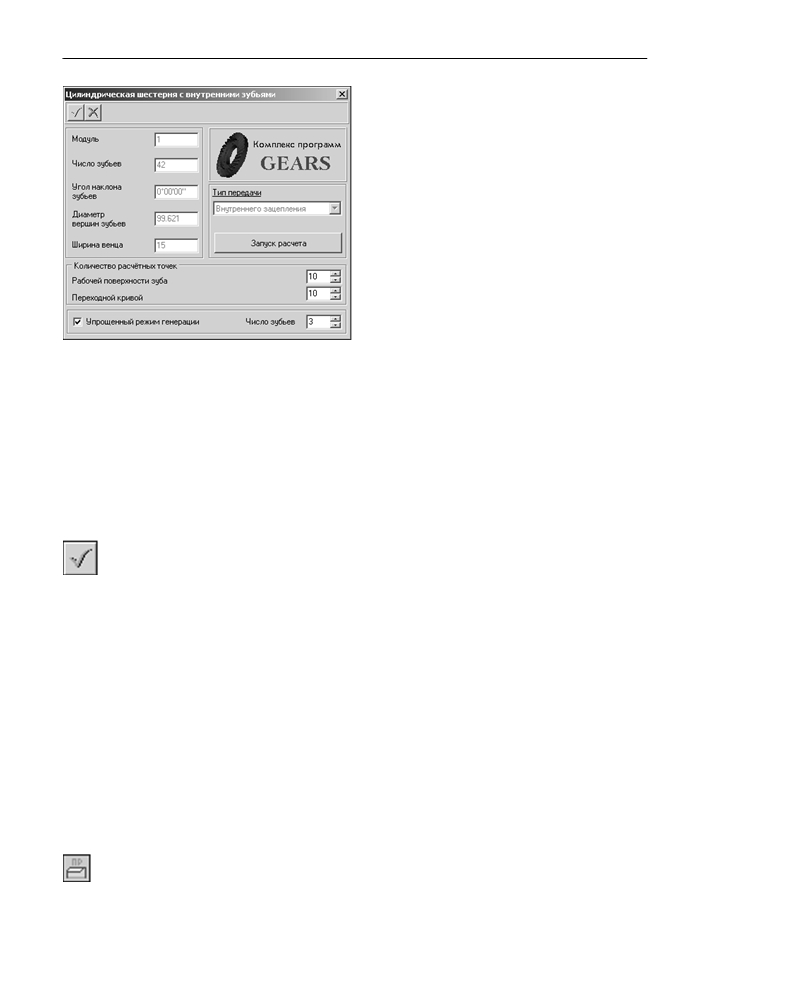

11.2.6. Шестерня внутреннего зацепления
Чтобы построить цилиндрическую шестерню с внутренними зубьями, выполните следу!
ющие действия.
1. Вызовите команду Шестерня цилиндрической зубчатой передачи или нажмите на
компактной панели соответствующую ей кнопку.
2. Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени.
Откроется окно Цилиндрическая шестерня с внутренними зубьями (рис. 11.22).
187
Часть II.
Библиотека КОМПАС SHAFT 3D
В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд
управления изображением проектируемой сту!
пени (см. табл. 3.2 на стр. 34).
Если расчет выполняется в первый раз, поля,
содержащие параметры шестерни, неактивны и
содержат нулевые значения.
3.
Укажите количество расчетных точек на
рабочей поверхности зубьев и переходной
кривой. Этот параметр будет влиять на
точность отрисовки линии эвольвенты при
построении профиля зуба модели. Чем
больше размер зуба, тем большее коли!
чество точек нужно задать, чтобы постро!
ить плавную линию профиля зуба.
Рис. 11.22.
4.
Если отсутствует необходимость отрисовки всех зубьев модели шестерни, включите оп!
цию Упрощенный режим генерации и задайте число зубьев, которые будут постро!
ены на модели.
5.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Цилиндрическая зубчатая передача внутреннего зацепления» на с. 110.
6.
После выполнения расчетов основные параметры рассчитанного зубчатого колеса будут
показаны в качестве справочных данных в левой верхней части окна Цилиндрическая
шестерня с внутренними зубьями (рис. 4.43).
7.
Чтобы построить модель шестерни с рассчитанными параметрами, нажмите на панели
инструментов кнопку ОК.
11.2.7.
Шлицы
С помощью библиотеки КОМПАС SHAFT 3D на ступенях внутреннего контура твердо!
тельной модели могут быть построены в качестве дополнительных элементов шлицы
следующих типов:
▼ прямобочные;
▼ эвольвентные;
▼ треугольные.
После построения шлицы доступны для редактирования обычными средствами КОМ!
ПАС!3D.

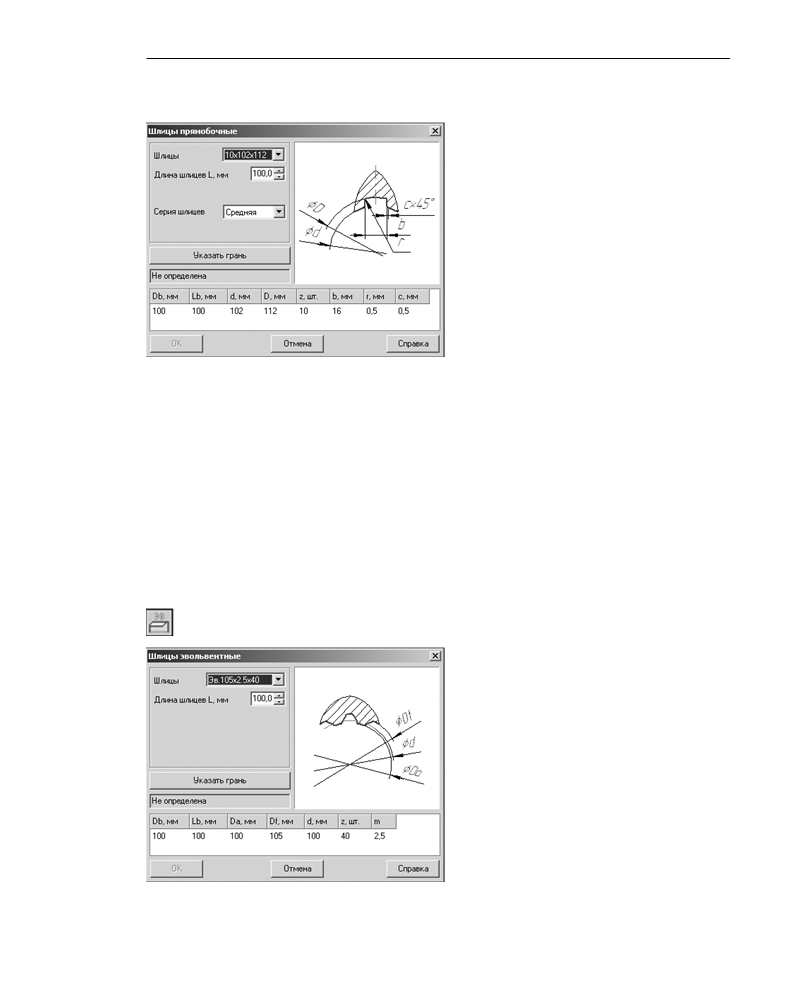

Шлицы прямобочные
Чтобы построить прямобочные шлицы, выполните следующие действия.
1.
Вызовите команду Шлицы прямобочные или нажмите на компактной панели соот!
ветствующую ей кнопку.
188
Глава 11. Создание моделей в КОМПАС SHAFT 3D
2. Укажите на модели поверхность, на которой нужно построить шлицы. Поверхность будет
выделена цветом. Откроется окно для ввода параметров шлицев (рис. 11.23).
В левой части окна находятся:
▼ поля ввода значений параметров шлицев;
▼ кнопка для указания базовой грани моде!
ли, от которой будет вестись отсчет разме!
ров шлицев при построении;
▼ строка состояния базовой грани.
В правой части окна показан слайд со схемой
расположения параметров шлицев. При пере!
мещении курсора по полям ввода слайд будет
меняться так, чтобы вы могли видеть на схеме
расположение вводимого параметра.
В нижней части окна Шлицы прямобочные
находится таблица, где приводятся стандарт!
Рис. 11.23.
ные и рассчитанные параметры проектируе!
мых шлицев. Чтобы увидеть название параметра, задержите курсор над его обозначени!
ем или значением.
3.
Выберите обозначение шлицев из предлагаемого списка.
4.
Задайте Длину шлицев.
5.
Укажите Серию шлицев.
6.
Укажите на модели базовую грань для построения шлицев (см. раздел 10.3.1 на с. 174).
7.
Чтобы построить шлицы с заданными параметрами, нажмите кнопку ОК.
Шлицы эвольвентные
Чтобы построить эвольвентные шлицы, выполните следующие действия.
1.
Вызовите команду Шлицы эвольвентные или нажмите на компактной панели соот!
ветствующую ей кнопку.
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шлицы. Поверхность будет выделена цве!
том. Откроется окно для ввода параметров
шлицев (рис. 11.24).
3. Введите значения параметров шлицев и
укажите базовую грань аналогично тому,
как описано в разделе «Шлицы прямобоч!
ные» на с. 188. Исключение - не нужно
вводить серию шлицев.
Рис. 11.24.
189
Часть II.
Библиотека КОМПАС SHAFT 3D

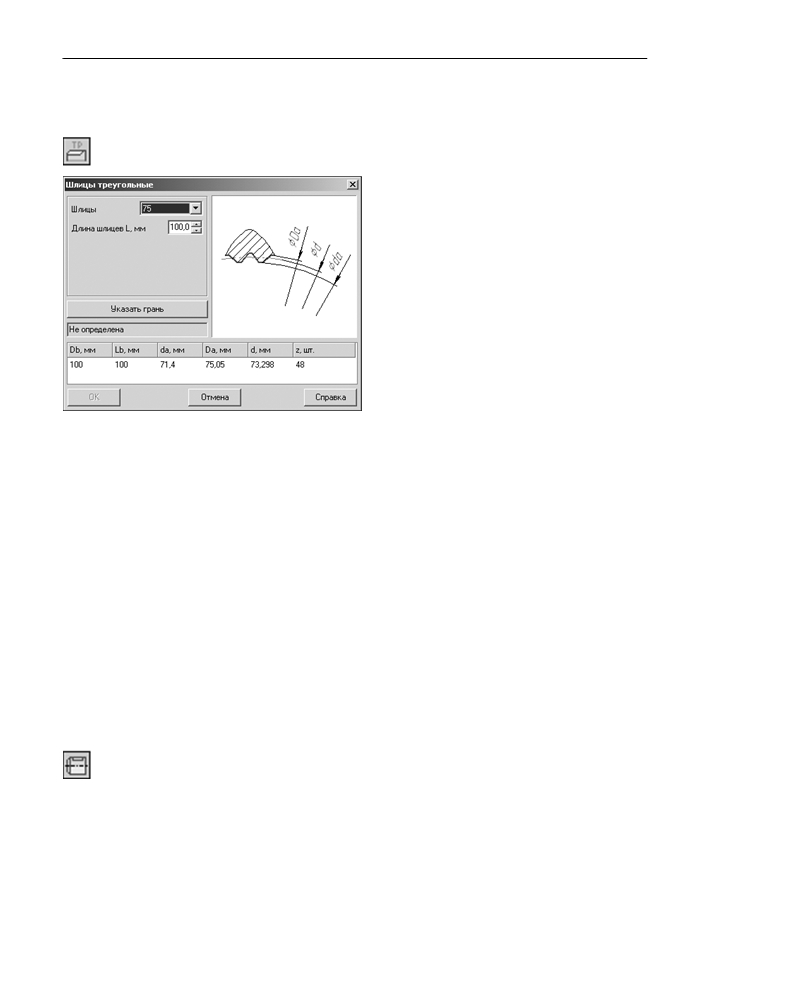

Шлицы треугольные
Чтобы построить треугольные шлицы, выполните следующие действия.
1. Вызовите команду Шлицы треугольные или нажмите на компактной панели соответс!
твующую ей кнопку.
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шлицы. Поверхность будет выделена цве!
том. Откроется окно для ввода параметров
шлицев (рис. 11.25).
3. Введите значения параметров шлицев и
укажите базовую грань аналогично тому,
как описано в разделе «Шлицы прямобоч!
ные» на с. 188. Исключение - не нужно
вводить серию шлицев.
Рис. 11.25.
11.2.8.
Шпоночные пазы
С помощью библиотеки КОМПАС SHAFT 3D на ступенях внутреннего контура твердо!
тельной модели могут быть построены в качестве дополнительных элементов шпоноч!
ные пазы следующих типов:
▼ под призматическую шпонку ГОСТ 23360 78;
▼ под призматическую высокую шпонку ГОСТ 10748 79;

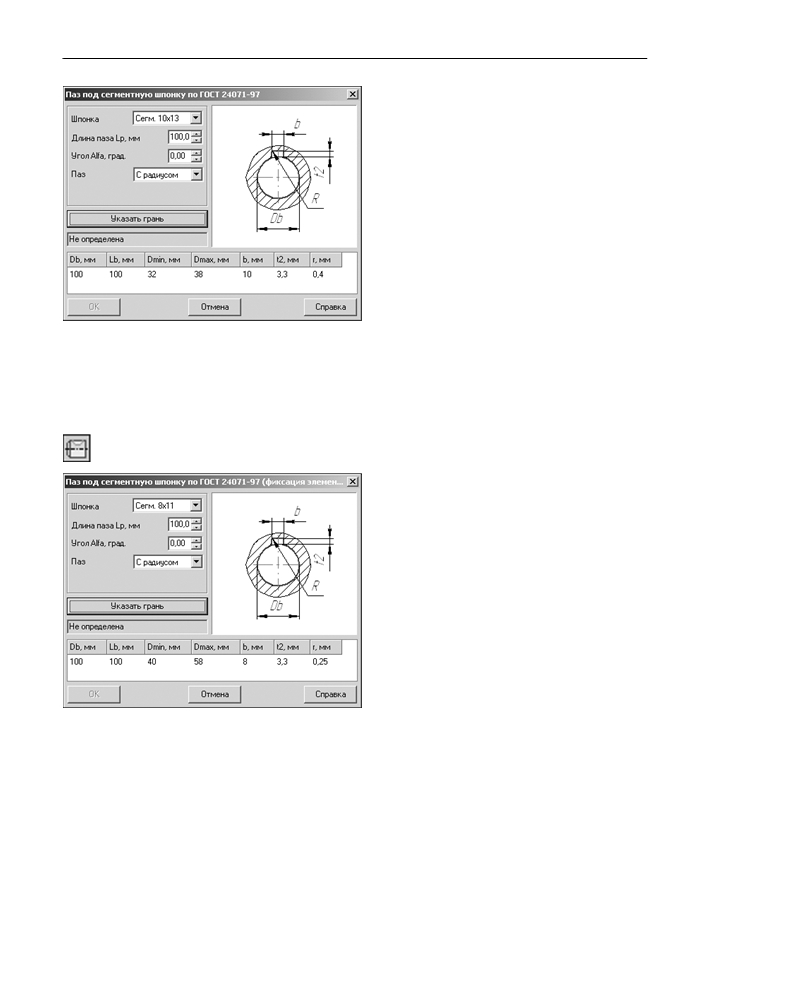

▼ под сегментную шпонку ГОСТ 24071 97 (передача крутящего момента);
▼ под сегментную шпонку ГОСТ 24071 97 (фиксация элементов).
После построения шпоночные пазы доступны для редактирования обычными средства!
ми КОМПАС!3D.
Шпоночный паз под призматическую шпонку
Чтобы построить паз под призматическую шпонку по ГОСТ 23360!78, выполните следу!
ющие действия.
1.
Вызовите команду Шпоночный паз под призматическую шпонку или нажмите на
компактной панели соответствующую ей кнопку.
2.
Укажите на модели цилиндрическую поверхность, на которой нужно построить шпоноч!
ный паз. Поверхность будет выделена цветом. Откроется окно для ввода параметров па!

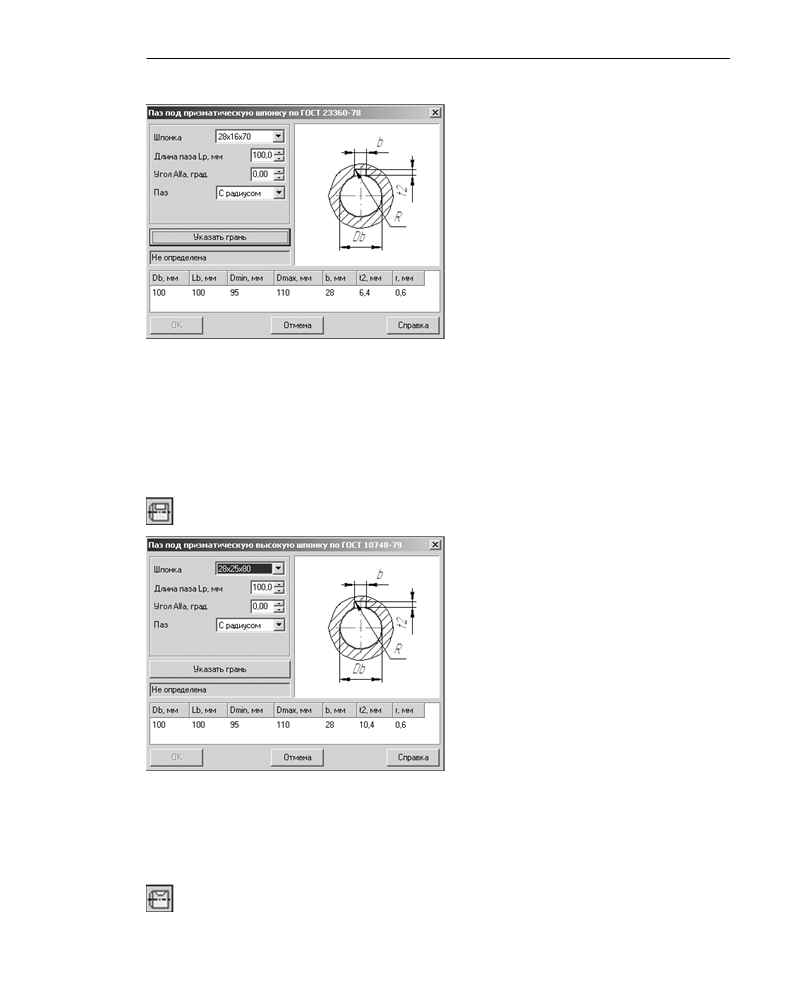

за (рис. 11.26). В левой части окна находятся:
▼ поля ввода значений параметров шпонки и паза;
▼ кнопка для указания базовой грани модели, от которой будет вестись отсчет размеров
паза при построении;
190
Глава 11. Создание моделей в КОМПАС SHAFT 3D
▼ строка состояния базовой грани.
В правой части окна показан слайд со схемой
расположения параметров паза. При переме!
щении курсора по полям ввода слайд будет
меняться так, чтобы вы могли видеть на схеме
расположение вводимого параметра.
3. Выберите обозначение шпонки из предла!
гаемого списка.
4. Введите значения параметров, указанных
на схеме:
▼ Длину паза;
▼ Угол поворота паза относительно верти!
кальной оси модели;
▼ тип исполнения паза.
Рис. 11.26.
5. Укажите на модели базовую грань для построения паза (см. раздел 10.3.1 на с. 174).
6. Чтобы построить шпоночный паз с заданными параметрами, нажмите кнопку ОК.
Шпоночный паз под призматическую высокую шпонку
Чтобы построить паз под призматическую высокую шпонку по ГОСТ 10748!79, выполни!
те следующие действия.
1. Вызовите команду Шпоночный паз под призматическую высокую шпонку или на!
жмите на компактной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шпоночный паз. Поверхность будет выде!
лена цветом. Откроется окно для ввода па!
раметров паза (рис. 11.27).
3. Введите значения параметров шпоночного
паза и укажите базовую грань аналогично
тому, как описано в разделе «Шпоночный
паз под призматическую шпонку» на
с. 190.
Рис. 11.27.
Шпоночный паз под сегментную шпонку (передача крутящего момента)
Чтобы построить паз под сегментную шпонку по ГОСТ 24071!97 (для передачи крутяще!
го момента), выполните следующие действия.
1. Вызовите команду Шпоночный паз под сегментную шпонку или нажмите на компак!
тной панели соответствующую ей кнопку.
191
Часть II.
Библиотека КОМПАС SHAFT 3D
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шпоночный паз. Поверхность будет выде!
лена цветом. Откроется окно для ввода па!
раметров паза (рис. 11.28).
3. Введите значения параметров шпоночного
паза и укажите базовую грань аналогично
тому, как описано в разделе «Шпоночный
паз под призматическую шпонку» на
с. 190.
Рис. 11.28.
Шпоночный паз под сегментную шпонку (фиксация элементов)
Чтобы построить паз под сегментную шпонку по ГОСТ 24071!97 (для фиксации элемен!
тов), выполните следующие действия.
1. Вызовите команду Шпоночный паз под сегментную шпонку (фиксация элемен
тов) или нажмите на компактной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шпоночный паз. Поверхность будет выде!
лена цветом. Откроется окно для ввода па!
раметров паза (рис. 11.29).
3. Введите значения параметров шпоночного
паза и укажите базовую грань аналогично
тому, как описано в разделе «Шпоночный
паз под призматическую шпонку» на
с. 190.
Рис. 11.29.
192
Часть III
Библиотека канавок
для КОМПАС 3D
Глава 12.
Общие сведения
12.1.
Назначение библиотеки
Библиотека канавок для КОМПАС 3D (далее - Библиотека канавок) предназначена для
построения на наружных и внутренних цилиндрических поверхностях трехмерных твер!
дотельных моделей КОМПАС!3D канавок следующих типов:
▼ прямоугольная;
▼ трапециевидная;
▼ сферическая;
▼ для уплотнительных колец (ГОСТ 9833 73);
▼ для выхода резьбы (ГОСТ 10549 80);
▼ для выхода шлифовального круга (ГОСТ 8820 69);
▼ для выхода долбяка (ГОСТ 14775 81);
▼ канавка по ГОСТ 13940 86, ГОСТ 13941 86, ГОСТ 13942 86, ГОСТ 13943 86;
▼ проточка для запорных колец (МН 470 61).
Перед началом работы с библиотекой канавок должен быть открыт документ с моделью
детали.
После активизации библиотеки необходимо выбрать вид канавки, поверхность и базо!
вую грань для построения, задать геометрические размеры канавки.
Во время работы с библиотекой канавок вы сможете управлять изображением детали в
окне, выбирая наиболее удобный для указания поверхностей ракурс. После ввода всех
необходимых данных на указанной поверхности детали будет построена канавка с задан!
ными параметрами.
Модели, построенные с помощью библиотеки канавок, доступны для последующего ре!
дактирования обычными средствами КОМПАС!3D.
12.2.
Начало работы с библиотекой
1.
В КОМПАС!3D вызовите команду Сервис - Менеджер библиотек. Появится панель
Менеджера библиотек. В области просмотра разделов Менеджера библиотек щелчком
мыши выберите раздел Машиностроение.
Если в раскрывшемся списке есть пункт Библиотека канавок для КОМПАС 3D, щелкните
мышью в прямоугольнике слева от названия Библиотека канавок для КОМПАС 3D. В ок!
не Менеджера библиотек раскроется вкладка Библиотека канавок, где будет показан
список элементов, которые вы можете построить с помощью библиотеки.
Если в списке библиотек пункт Библиотека канавок для КОМПАС 3D отсутствует, под!
ключите библиотеку (файл Ditch3D.rtw) стандартными средствами КОМПАС!3D.
194
Глава 12. Общие сведения
2. Вы можете включить инструментальную панель, содержащую кнопки вызова команд
построения канавок (таблица 12.1). Для этого вызовите из контекстного меню окна КОМ!
ПАС!3D команду Компактная панель: Библиотека канавок для КОМПАС 3D.
Табл. 12.1. Кнопки вызова команд построения канавок для модели КОМПАС 3D
Команда
Канавка прямоугольная
Канавка трапециевидная
Канавка сферическая
Канавка для уплотнительных колец (ГОСТ 9833 73)
Канавка для выхода резьбы (ГОСТ 10549 80)
Канавка для выхода шлифовального круга (ГОСТ 8820 69)
Канавка для выхода долбяка (ГОСТ 14775 81)
Канавка по ГОСТ 13940 86, ГОСТ 13941 86, ГОСТ 13942 86, ГОСТ 13943 86
Проточка для запорных колец (МН 470 61)
Команды построения канавок можно вызывать не только при помощи компактной пане!
ли, но и непосредственно из окна библиотеки.
3. В КОМПАС!3D откройте или создайте документ с моделью детали.
4. Приступите к построению канавок.
12.3. Общие приемы ввода значений параметров
проектируемой канавки
Общие приемы ввода значений совпадают со способами ввода параметров ступеней и
элементов модели КОМПАС Shaft, описанными в разделе 3.5 на с. 32.
12.3.1. Определение базовой грани или поверхности
При создании канавок всегда необходимо указывать базовую грань, относительно кото!
рой будет выполняться построение.
195
Часть III. Библиотека канавок для КОМПАС 3D
В большинстве случаев грань, которую требуется указать на модели, показана на схеме
канавки в окне ввода параметров.
Если модель расположена таким образом, что требуемая грань не видна, измените по!
ложение модели. Для этого воспользуйтесь командами, которые можно вызвать в глав!
ном окне КОМПАС при помощи панели инструментов Вид.
Для определения базовой грани в окне ввода параметров канавки нажмите кнопку Ука
зать грань. Окно ввода параметров свернется. Щелкните мышью по базовой грани (или
укажите ее курсором и нажмите клавишу <Enter>). Грань будет выделена цветом, окно
ввода параметров восстановится, изменится строка состояния базовой грани.
Базовая грань должна обязательно соприкасаться с поверхностью, на которой будет
строиться канавка.
196
Глава 13.
Построение канавок
13.1.
Канавка прямоугольная
Чтобы построить прямоугольную канавку, выполните следующие действия.
1.
Вызовите команду Канавка прямоугольная или нажмите на компактной панели соот!
ветствующую ей кнопку.
Укажите на модели цилиндрическую поверх!
ность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откро!

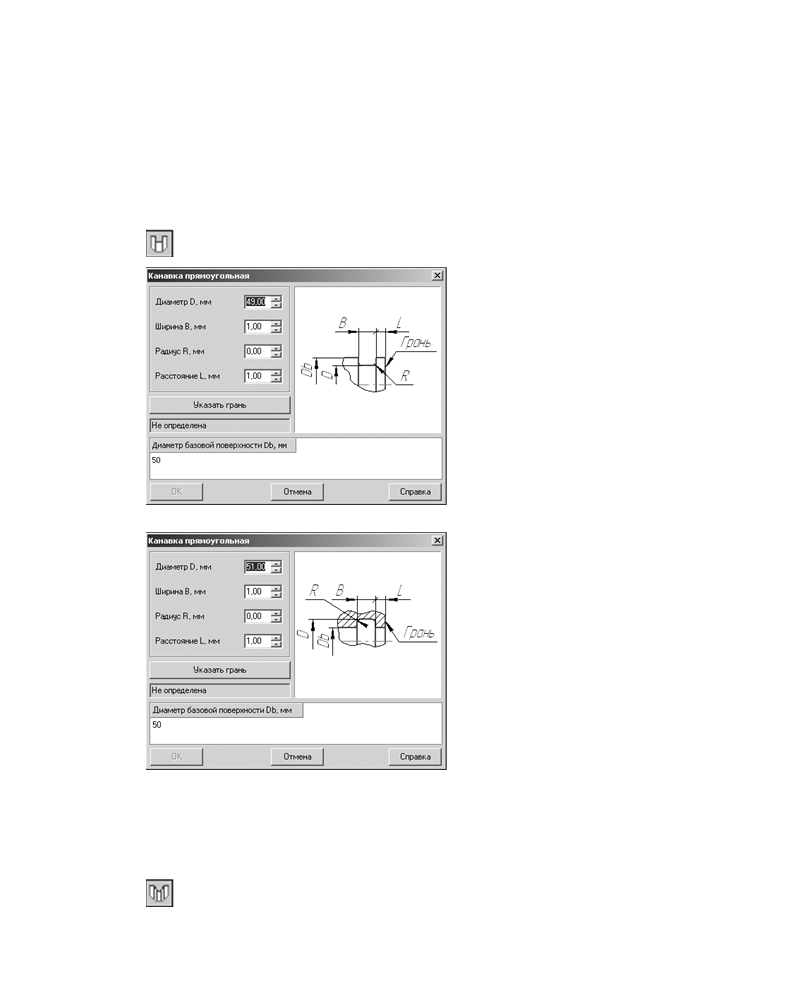

ется окно для ввода параметров канавки. Для
внешней поверхности оно будет выглядеть
так, как показано на рисунке
13.1, для
внутренней - как показано на рисунке 13.2.
2. Введите значения параметров, указанных
на схеме:
▼ Диаметр;
▼ Ширину канавки;
▼ Радиус скругления;
▼ Расстояние от базовой грани до канавки.
Рис. 13.1.
3. Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
с. 195).
4. Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.2.
13.2. Канавка трапециевидная
Чтобы построить трапециевидную канавку, выполните следующие действия.
1. Вызовите команду Канавка трапециевидная или нажмите на компактной панели со!
ответствующую ей кнопку.
197
Часть III.
Библиотека канавок для КОМПАС 3D
2.
Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки.

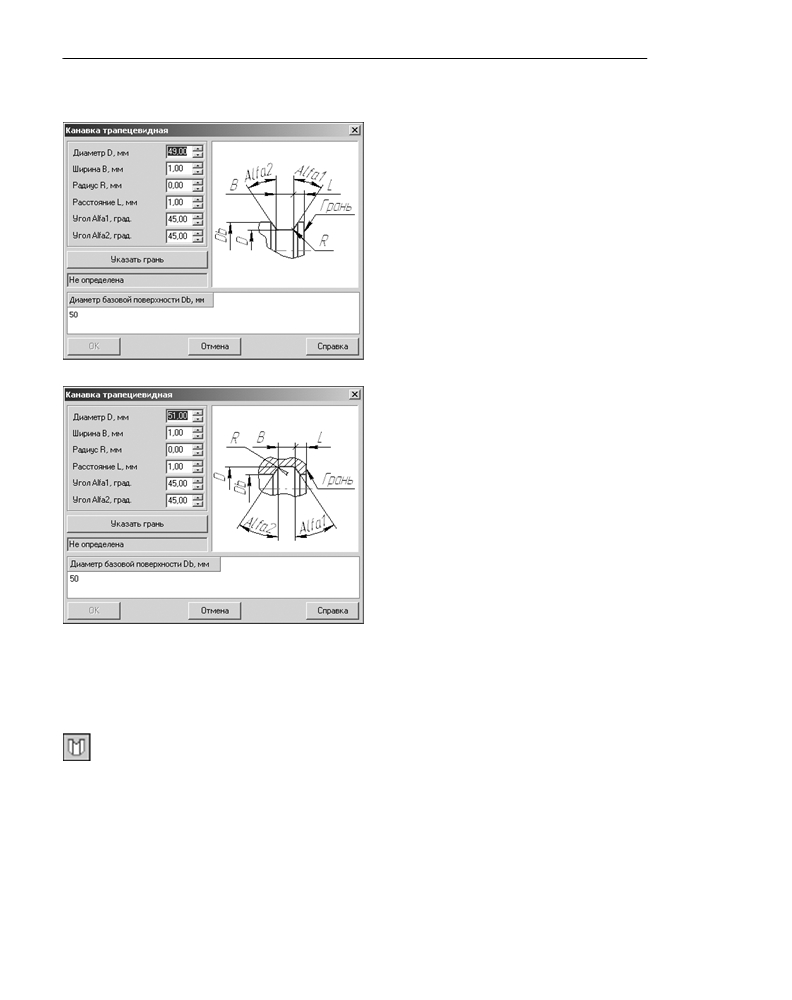

Для внешней поверхности оно будет выгля!
деть так, как показано на рисунке 13.3, для
внутренней - как показано на рисунке 13.4.
3. Введите значения параметров, указанных
на схеме:
▼ Диаметр;
▼ Ширину канавки;
▼ Радиус скругления;
▼ Расстояние от базовой грани до канавки;
▼ Углы Alfa1 и Alfa2.
4. Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
Рис. 13.3.
с. 195).
5. Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.4.
13.3. Канавка сферическая
Чтобы построить сферическую канавку, выполните следующие действия.
1. Вызовите команду Канавка сферическая или нажмите на компактной панели соот!
ветствующую ей кнопку.
2. Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки.
198
Глава 13. Построение канавок

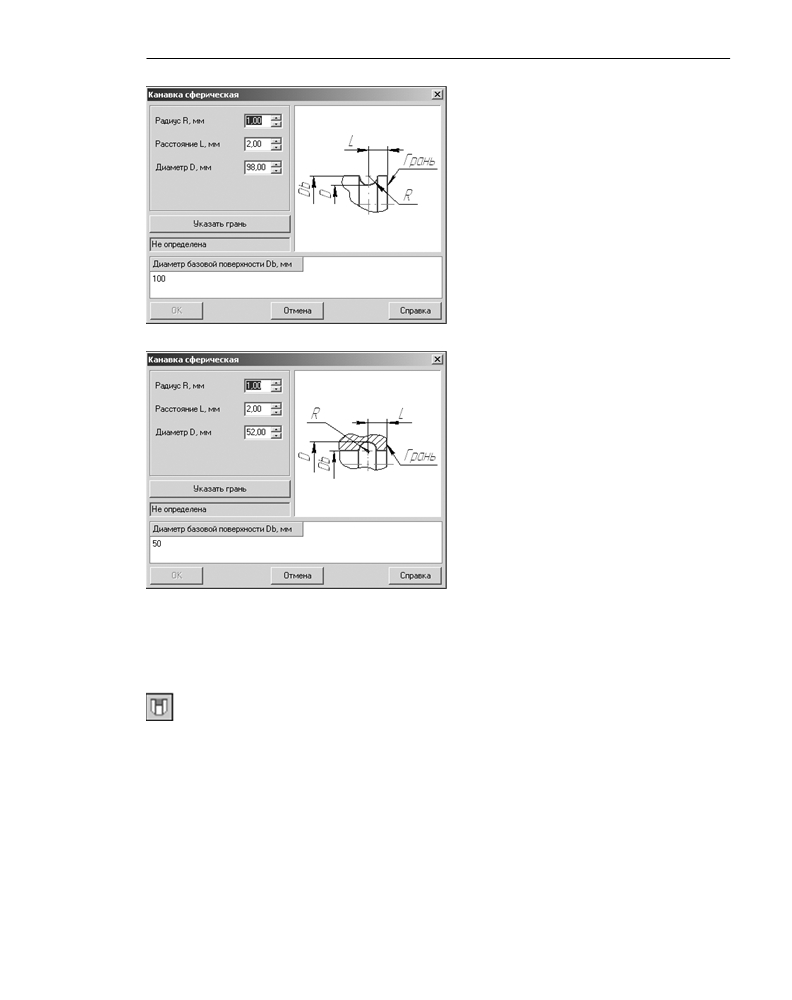

Для внешней поверхности оно будет выгля!
деть так, как показано на рисунке 13.5, для
внутренней - как показано на рисунке 13.6.
3. Введите значения параметров, указанных
на схеме:
▼ Радиус сферической поверхности;
▼ Расстояние от базовой грани до канавки;
▼ Диаметр канавки.
4. Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
с. 195).
5. Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.5.
Рис. 13.6.
13.4. Канавки для уплотнительных колец (ГОСТ 9833 73)
Чтобы построить канавку для уплотнительных колец, выполните следующие действия.
1. Вызовите команду Канавка для уплотнительных колец (ГОСТ 9833 73) или нажми!
те на компактной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.

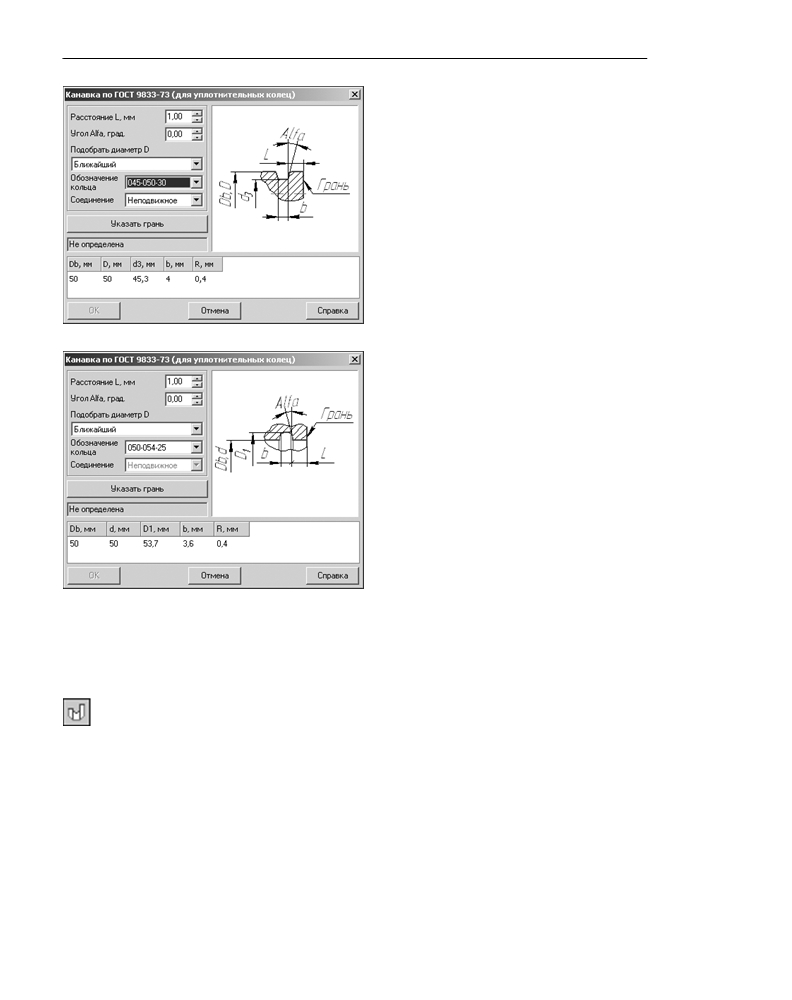

Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки. Для
внешней поверхности оно будет выглядеть так, как показано на рисунке 13.7, для
внутренней - как показано на рисунке 13.8.
199
Часть III. Библиотека канавок для КОМПАС 3D
3. Введите значения параметров, указанных
на схеме:
▼ Расстояние от базовой грани до канавки;
▼ Угол Alfa1.
4. Выберите из предлагаемого списка Обоз
начение кольца.
5. Укажите тип соединения - подвижное или
неподвижное.
Рис. 13.7.
6. Ознакомьтесь с таблицей, расположенной
в нижней части окна. Там приводятся па!
раметры выбранной базовой поверхности
и рассчитанные параметры проектируе!
мой канавки. Чтобы увидеть название па!
раметра, задержите курсор над его обоз!
начением или значением.
7. Укажите на модели базовую грань для
построения канавки (см. раздел 12.3.1 на
с. 195).
8. Чтобы построить канавку, нажмите кнопку
ОК.
Рис. 13.8.
13.5.
Канавка для выхода резьбы (ГОСТ 10549)
Чтобы построить канавку для выхода резьбы, выполните следующие действия.
1.
Вызовите команду Канавка по ГОСТ 10549 80 (выход резьбы) или нажмите на ком!
пактной панели соответствующую ей кнопку.
2.
Укажите на модели цилиндрическую поверхность, на которой нужно построить канавку.
Поверхность будет выделена цветом. Откроется окно для ввода параметров канавки. Для
внешней поверхности оно будет выглядеть так, как показано на рисунке 13.9, для
внутренней - как показано на рисунке 13.10.
200
содержание .. 9 10 11 12 ..
