Каталог PIEZUS - часть 1

PIEZUS

 —

инновационная  российская  компания,  специализирующаяся  на

разработке,  производстве  и  поставке    датчиков  давления,  реле  давления,
погружных уровнемеров, электронных манометров и индикаторов.

Используя  современные  технологии  и  преимущества  отечественного
производителя,  компания  PIEZUS  предлагает  потребителям  широкий
набор    продуктов,  позволяющих  справиться  практически  с  любой  задачей
в  сфере  измерения  давления  и  уровня.  В  ассортименте  компании  широко
представлены как общепромышленные, так и специализированные отраслевые
решения  для  нефтегазодобывающей  отрасли,  пищевой  и  перерабатывающей
промышленности,

кондиционирования

и

вентиляции,

судостроения,

авиастроения и железнодорожного транспорта.

Узкая специализация компании позволяет сосредоточиться на самых передовых
технологиях  разработки и производства приборов для измерения давления и
уровня.  Вся продукция производится на современной элементной базе, датчики
давления  и  гидростатические  уровнемеры  имеют  5-летний  межповерочный
интервал, подтверждающий высокое качество и надежность продукции PIEZUS.

Новые  разработки,  постоянное  совершенствование  существующей  продукции,
квалифицированный  сервис  и  техническая  поддержка  являются    основными
приоритетами PIEZUS.

О КОМПАНИИ

ЦЕННОСТИ
Компания  PIEZUS  предлагает  клиентам
качественные  и  эффективные  решения  в
области  измерения  давления  и  уровня  по
приемлемой  цене.  Техническая  и  сервисная
поддержка,

инновационные

технологии

позволили  добиться  доверия  и  лояльности
потребителей к бренду PIEZUS.

ПРЕИМУЩЕСТВА

▪

 Высокое качество продукции

▪

Отечественное производство

▪

Стандартные и OEM решения

▪

Сжатые сроки поставки

▪

 Компетентность

▪

 Высококлассный сервис

МИССИЯ

Специалисты компании PIEZUS учитывают все
особенности  вашего  производства  и  готовы
предложить  вам  решения,  изготовленные
специально  для  вашей  задачи.  Наше
призвание  —  разрабатывать,  производить
и  обеспечивать клиентов инновационными и
технологически  совершенными,  надежными
решениями  в  области  измерения  давления
и  уровня.  Сотрудники  компании  PIEZUS,
опираясь на квалифицированные знания и опыт
в  производстве  контрольно-измерительных
приборов, помогут подобрать верное решение
для выполнения задач на производстве.

О КОМПАНИИ

В рамках концепции постоянного совершенствования ООО “ПЬЕЗУС” оставляет за собой право вносить любые изменения в характеристики без предварительного уведомления.

© 2018 ООО “ПЬЕЗУС”.

04/2018

СОДЕРЖАНИЕ

Датчики давления   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .

 Базовая серия   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .
 Специализированные   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .
 OEM серия .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .
 Взрывозащищенная оболочка EXD   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .

Погружные датчики уровня   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .

Принадлежности   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .





























          1

2
2
5
8
9

13

22

Реле давления   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   . 11

Электронные манометры  .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .    18

Индикаторы   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .   .    20

2































3

Диапазоны давления: от 0...0,04 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Общепромышленный датчик давления

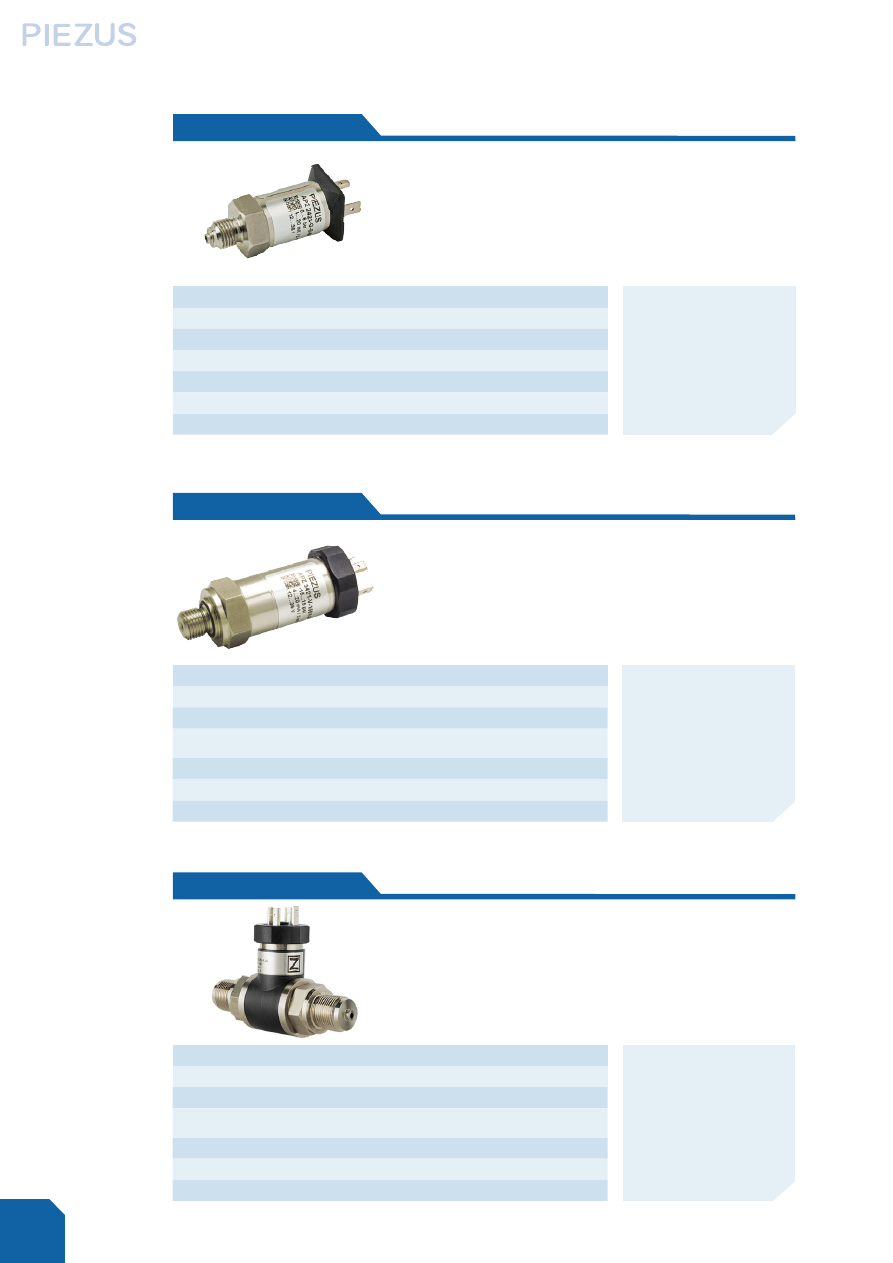

APZ 3420

Процессы автоматизации
Гидравлические системы
Пневматические системы
Измерительное оборудование
Испытательные стенды

Преобразователи  давления  APZ  3420  основной  серии  для

общепромышленного  применения  с  погрешностью  до  ≤0,2%

от  диапазона  измерений  на  основе  сенсора  с  разделительной

мембраной  из  нержавеющей  стали.  Благодаря  универсальной

конструкции  и  многообразию  исполнений    APZ  3420  применяется

практически во всех отраслях промышленности.

ДАТЧИКИ ДАВЛЕНИЯ

Передовые    измерительные    технологии  в  сочетании  с  современной  элементной  базой  обеспечивают
широкий спектр применений датчиков давления  PIEZUS во всех отраслях промышленности. Приборы  PIEZUS
обеспечивают высокоточное измерение абсолютного, избыточного, дифференциального давления жидкостей
и газов. Специальные исполнения датчиков позволяют успешно работать с агрессивными средами в широком
температурном  диапазоне.  Благодаря  большому    набору  механических  и  электрических  присоединений,  а
также широкому спектру выходных сигналов, обеспечивается удобная интеграция датчиков давления PIEZUS  в
различные автоматизированные комплексы и АСУТП.

БАЗОВАЯ СЕРИЯ

2































3

2































3

2































3

Диапазоны давления: от 0...1 бар до 0...160 бар
Измеряемое давление: избыточное
Основная погрешность: 1% ДИ
Выходной сигнал: 4...20 мА / 2-пров.
Механическое присоединение: М20х1,5; G1/2”; G1/4” и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -50…+85 °C

Бюджетный многодиапазонный

датчик давления OEM серии

APZ 2410

Общепромышленное применение
Контроль давления на насосных

станциях
Работа в составе частотно-

регулируемых приводов
Измерение уровней воды в

резервуарах
Измерение давления в системах

водо- и тепло- снабжения

Преобразователи  давления  APZ  2410  OEM  серии  для

общепромышленного  применения  с  погрешностью  ≤1%  от

диапазона измерений на основе сенсора с керамической мембраной.

Могут  изготавливаться  в  многодиапазонном  исполнении.  Для

переключения  диапазонов  и  корректировки  нулевого  значения

используется конфигуратор ZCON 100 (поставляется отдельно).

Диапазоны давления: от 0...1,6 бар до 0...400 бар
Измеряемое давление: избыточное
Основная погрешность: 0,5% ДИ
Выходной сигнал: 4...20 мА / 2-пров.
Механическое присоединение: М20х1,5; G1/2”; G1/4” и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -50…+85 °C

Бюджетный многодиапазонный

датчик давления OEM серии

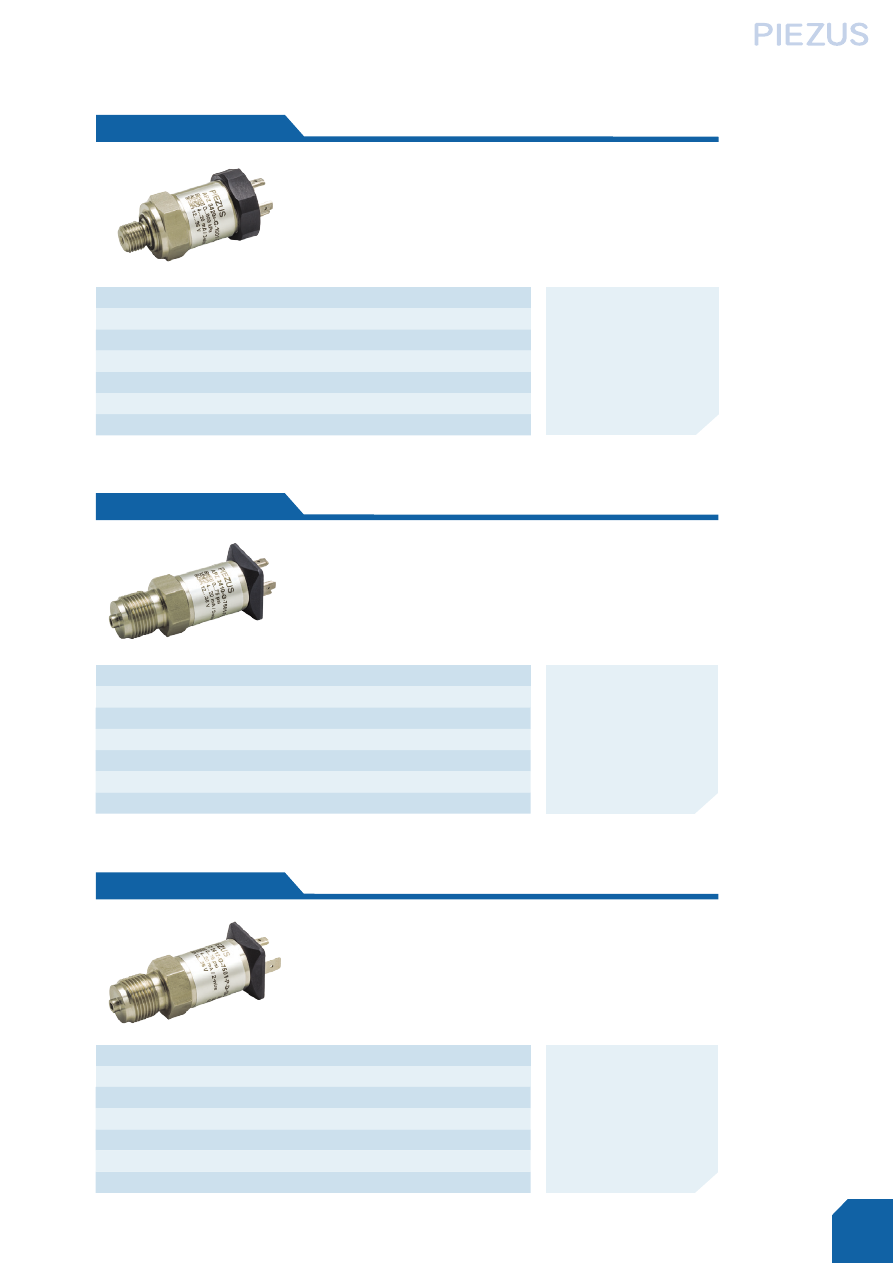

APZ 2412

Общепромышленное применение
Контроль давления на насосных

станциях
Работа в составе частотно-

регулируемых приводов
Измерение уровней воды в

резервуарах
Измерение давления в системах

водо- и тепло- снабжения

Преобразователи  давления  APZ  2412  OEM  серии  для

общепромышленного  применения  с  погрешностью  ≤0,5%  от

диапазона измерений на основе сенсора с керамической мембраной.

Могут  изготавливаться  в  многодиапазонном  исполнении.  Для

переключения  диапазонов  и  корректировки  нулевого  значения

используется конфигуратор ZCON 100 (поставляется отдельно).

Диапазоны давления: от 0...1 бар до 0...600 бар
Измеряемое давление: избыточное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал: 0/4...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Бюджетный

общепромышленный датчик давления

APZ 3420a

Процессы автоматизации
Гидравлические системы
Пневматические системы
Измерительное оборудование
Испытательные стенды

Преобразователи  давления  APZ  3420a  основной  серии  для

общепромышленного  применения  с  погрешностью  до  ≤0,5%

от  диапазона  измерений  на  основе  сенсора  с  разделительной

мембраной  из  нержавеющей  стали.  Благодаря  универсальной

конструкции и многообразию исполнений  APZ 3420a применяется

практически во всех отраслях промышленности.

Диапазоны давления: от 0...0,1 бар до 0...25 бар
Измеряемое давление: дифференциальное
Основная погрешность: 0,5 / 0,25% ДИ
Выходной сигнал: 4...20 мA (Exia исполнение - опционально);

                        0...20 мA; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: M20x1,5; G 1/2’’; М12х1,5 ГОСТ 22525 группа 2
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Компактный

датчик дифференциального давления

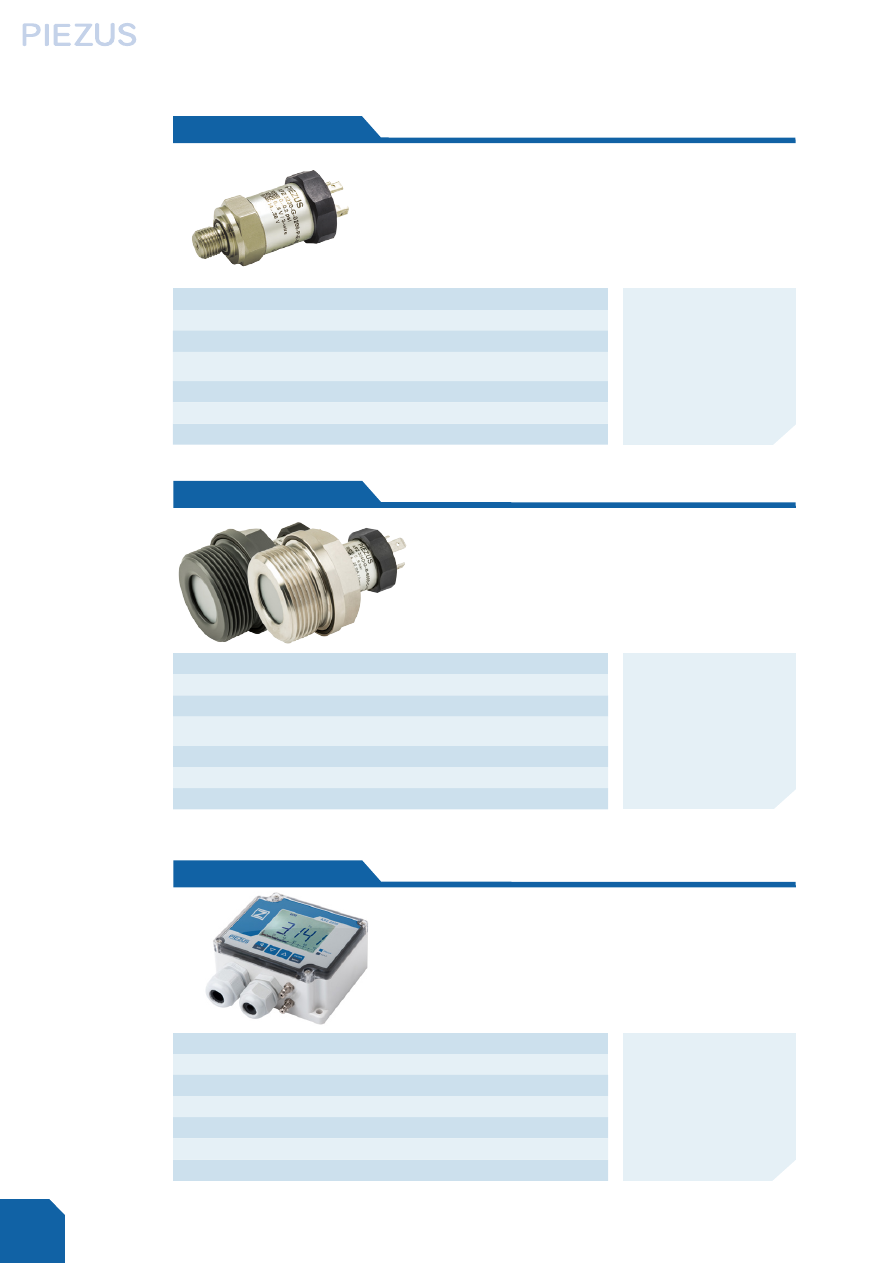

APZ 3020

Отопление, вентиляция и

кондиционирование
Газовые корректоры
Лабораторное и медицинское

оборудование
Машиностроение

Компактный  дифференциальный  преобразователь  давления

APZ  3020  для  широкого  спектра  промышленных  применений  на

основе дифференциального сенсора с разделительной мембраной

из  нержавеющей  стали  и  погрешностью  до  ≤0,25%  от  диапазона

измерений.

Диапазоны давления: от 0...0,04 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,2 / 0,1% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Высокоточный датчик давления

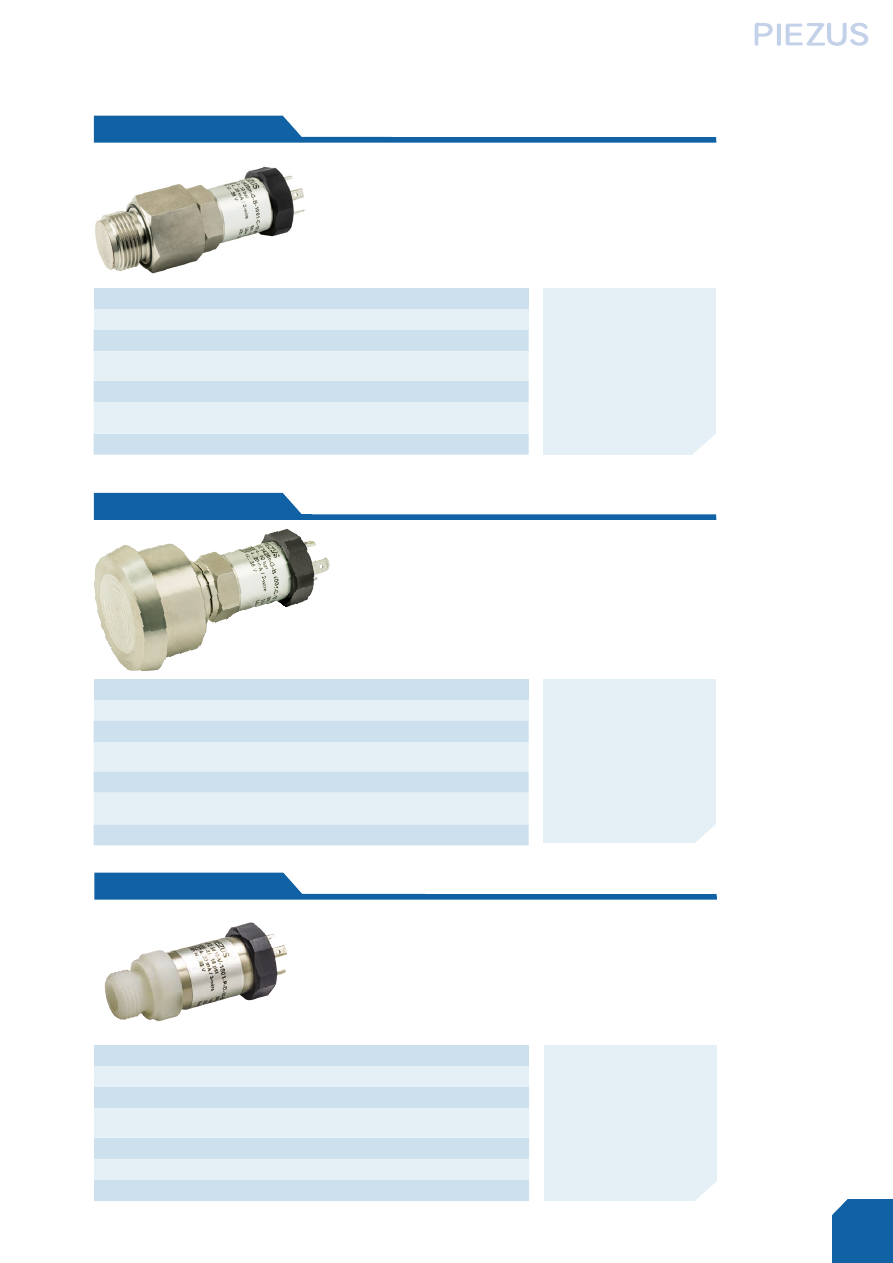

APZ 3421

Объекты энергетики
Химическая промышленность
Лабораторные стенды
Технологические линии в

машиностроении
Испытательное оборудование

Высокоточный преобразователь давления APZ 3421 для различных

отраслей промышленности с погрешностью до ≤0,1% от диапазона

измерений  на  основе  сенсора  с  разделительной  мембраной  из

нержавеющей  стали.  Обеспечивает  высокую  долговременную

стабильность

и

низкую

дополнительную

температурную

погрешность во всем диапазоне рабочих температур.

Диапазоны давления:  от 0...6 бар до 0...600 бар
Измеряемое давление: избыточное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал: 4...20 мA / 2-пров.
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Бюджетный многодиапазонный

датчик давления OEM серии

APZ 2422

Общепромышленное применение
Контроль давления на насосных

станциях
Измерение давления в системах

водо- и теплоснабжения
Отопление, вентиляция и

кондиционирование (HVAC)
Холодильное оборудование
Компрессорные установки

Преобразователи  давления  APZ  2422  OEM  серии  с  погрешностью

≤0,5%  от  диапазона  измерений  для  общепромышленного

применения  и  на  объектах  ЖКХ.  Сенсор  с  разделительной

мембраной  из  нержавеющей  стали,  установленный  методом

приварки,  позволяет  использовать  эти  датчики  давления  в

промышленном холодильном оборудовании. Могут изготавливаться

в многодиапазонном исполнении. В этом случае для переключения

диапазонов  и  корректировки  нулевого  значения  используется

конфигуратор ZCON 100 (поставляется отдельно).

4































5

Диапазоны давления: от 0...0,6 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -25…+135 °C
Температура окружающей среды: -50…+85 °C

Датчик давления для агрессивных сред

APZ 3410

Объекты энергетики
Экологические системы (вода,

канализация)
Медицинская техника
Химическая промышленность

Преобразователи  давления  APZ  3410  для  измерения  давлений

агрессивных сред на основе сенсора с керамической мембраной и

погрешностью до ≤0,5% от диапазона измерений. За счет наличия

исполнений с открытой керамической мембраной APZ 3410 может

использоваться  для  измерения  давления  химически  активных,  а

также  вязких агрессивных сред.

Диапазоны давления: от 0...0,1 бар до 0...600 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: М20х1,5; G 1/2’’; G 3/4’’; G 1’’; G 1 1/2’’; фланец
Температура измеряемой среды: -40…+125 °C (опция: -20…+150 °C;

                                           -40…+150 °C; 0…+300 °С)
Температура окружающей среды: -50…+85 °C

Датчик давления с разделителем сред

APZ 3420m

Пищевая промышленность
Перерабатывающая

промышленность
Химическая промышленность
Фармацевтическая

промышленность
Измерительное оборудование
Испытательные стенды

Преобразователь давления APZ 3420m разработан для применения

в  высокотемпературных  процессах  и  удовлетворяет  требованиям

пищевой  и  химической  промышленности.  В  этом  датчике  между

мембраной  и  сенсором  чувствительного  элемента  имеется

разделитель  сред  –  герметичный  отсек,  заполненный  маслом.

Конструкция  датчика  обеспечивает  удобство  демонтажа  и

очистки, что часто требуется выполнять в процессе эксплуатации.

Присоединение  к  процессу  обеспечивается  резьбовым  или

фланцевым соединением.

Диапазоны давления: от 0...0,1 бар до 0...40 бар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: молочная гайка, Clamp
Температура измеряемой среды: -40…+125 °C (опция: -20…+150 °C; -40…+150 °C;

                                              0…+300 °С)
Температура окружающей среды: -50…+85 °C

Гигиенический

датчик давления с разделителем сред

APZ 3420s

Пищевая промышленность
Фармацевтическая

промышленность
Химическая промышленность
Измерительное оборудование
Испытательные стенды

Преобразователь  давления  APZ  3420s  с  разделителем  сред  и

гигиеническими  присоединениями    удовлетворяет  самым  строгим

требованиям пищевой и фармацевтической промышленности. В этом

датчике  между  мембраной  и  сенсором  чувствительного  элемента

имеется  разделитель  сред  –  герметичный  отсек,  заполненный

маслом. Конструкция датчика обеспечивает удобство демонтажа и

очистки, что часто требуется выполнять в процессе эксплуатации.

Присоединение к процессу обеспечивается Clamp соединением или

молочной гайкой.

СПЕЦИАЛИЗИРОВАННЫЕ

4































5

Диапазоны давления: от 0...0,04 бар до 0...10 бар
Измеряемое давление: избыточное, абсолютное
Основная погрешность: 0,5 / 0,25 / 0,20% ДИ
Выходной сигнал: 4...20 мА;

                        RS-485/Modbus RTU; HART
Механическое присоединение: G1 1/2” DIN 3852 (нержавеющая сталь, ПВХ, ПВДФ)
Температура измеряемой среды*: -40…+125 °C
Температура окружающей среды: -50…+85 °C

Датчик давления для агрессивных сред

APZ 3240

Общепромышленное применение
Фармацевтическая

промышленность
Химическая промышленность
Нефтехимическая

промышленность
Измерение уровня жидкости в

резервуарах

Преобразователи  давления  APZ  3240  специализированной  серии

для применения в жестких условиях эксплуатации с погрешностью

до ≤0,2% от диапазона измерений на основе емкостного сенсора с

керамической мембраной. Применение емкостного чувствительного

элемента обеспечивает устойчивость к перегрузкам и стабильность

измерений.  APZ  3240  обеспечивает  высокую  точность  за

счет  активной  компенсации  дополнительной  температурной

погрешности.

* зависит от материала штуцера и уплотнения

Диапазоны давления: -500...+500 Па, -100…+2000 Па, 0…7 кПа
Измеряемое давление: дифференциальное
Основная погрешность: ±0,7% ДИ
Выходной сигнал: аналоговые: 0…10 В и 4…20 мА; дискретный: контакты реле
Механическое присоединение: трубка с внутренним диаметром 4 мм
Температура измеряемой среды: -5…+65 °C
Температура окружающей среды: -10…+50 °C

Датчик-реле дифференциального давления

для вентиляции и кондиционирования

APZ 2030

Отопление, вентиляция и

кондиционирование
Мониторинг промышленных

технологических линий
Защита от замерзания

теплообменников в зимнее время
Контроль давления бойлера

и формирование аварийного

сигнала

Преобразователи  давления  APZ  2030  специализированной

серии  для  применения  в  системах  охлаждения,  вентиляции  и

кондиционирования  с  погрешностью  до  ≤0,7%  от  диапазона

измерений на основе кремниевого тензорезистивного сенсора без

разделительной  мембраны. Алгоритм работы дискретных  выходов

(гистерезис  или  окно)  и  контролируемый  интервал  давлений

выбираются пользователем при программировании.

Наличие  дисплея  и  кнопок  управления  позволяют  оперативно

производить все изменения настроек датчика без его демонтажа.

Диапазоны давления: от 6 мбар до 0…1000 мбар
Измеряемое давление: избыточное, абсолютное, вакуумметрическое
Основная погрешность: 1 / 0,5 / 0,25% ДИ
Выходной сигнал: 4...20 мА (Exia исполнение - опционально);

                        0...20 мА; 0...10 В; 0...5 В; 0,5...4,5 В; RS-485/Modbus RTU; HART
Механическое присоединение: М20х1,5; G1/2”; G1/4”; 1/2” NPT; 1/4” NPT и другие
Температура измеряемой среды: -40…+90 °C
Температура окружающей среды: -50…+85 °C

Датчик низких давлений

и разрежений неагрессивных газов

APZ 3230

Медицинские и лабораторные

приборы
Отопление, вентиляция и

кондиционирование (HVAC)

Преобразователь давления APZ 3230  с погрешностью до ≤0,25%

от диапазона измерений на основе кремниевого тензорезистивного

сенсора без разделительной мембраны предназначен для измерения

низких давлений и разрежений воздуха и неагрессивных газов.

6































7
