Рубанок-шерхебель металлический

5

24

2,5

Фуганок

2,5

36

0,9

Стамески плоские с полотном 10 и 25 мм

4

24

2

Буравы (трех типоразмеров)

3

18

2

Коловорот с трещоткой с набором сверл

2,5

36

0,9

Отвертки слесарно-монтажные типа III

5

24

2,5

Лом-гвоздодер типа ЛГ-24

3,5

24

1,8

Клещи строительные КС-250

5

24

2,5

Ключи гаечные двусторонние (трех типоразмеров)

2

24

1

Ключи гаечные разводные (двух типоразмеров)

2

24

1

Ножницы для резки проволоки диаметром 6-8 мм

2

12

2

Разводка для пил

3

36

1

Напильник трехгранный длиной 200 мм

10

3

40

Брусок для заточки инструмента

2,5

3

10

Брусок для правки инструмента

2,5

6

5

Отвес массой 400 г

5

24

2,5

Угольник для столярных и плотничных работ

2,5

12

2,5

Уровень строительный УС2-300

4

24

2

Рулетка металлическая типа РЗ-20

1

24

0,8

Метр складной деревянный

10

12

10

Рейка контрольная длиной 2 м

1

12

1

Шнур длиной 50 м

5

18

7

Для бетонных работ

Лопатка подборочная типа ЛП

2

9

3

Кельма типа КБ

4

9

5

Гладилка ленточная типа ГЛ

4

18

2

Гладилка трапециевидная ГТ-1

4

18

2

Отрезовка типа ОШ

5

18

3

Гребок для бетонных работ

4

12

4

Трамбовка ручная металлическая

4

6

8

Трамбовка ручная деревянная

4

1

48

Киянка прямоугольная

5

3

20

Скарпель для каменных и бетонных работ

1

6

2

Лом( двух типоразмеров), компл.

1

12

1

Кувалда остроносая массой 3 кг

1

24

0,5

Острогубцы (кусачки) 200 мм

1,5

18

1

Рейка

2

4

6

Отвесы массой 400 или 600 г

1,5

24

0,8

Уровень алюминиевый

1,5

24

0,8

Метр складной металлический

3

18

2

Для монтажников сборных конструкций из железобетонных деталей

Кельма для каменных и бетонных работ типа КБ

4

12

4

Лопата для раствора типа ЛР

3,5

9

4,7

Лопата копальная типа ЛКО

2,5

9

3,3

Лом монтажный типа ЛМ-24

5

24

2,5

Конопатка

2

12

2

Киянка круглая

2

3

8

Кувалда остроносая массой 3 кг

2

24

1

Молоток шанцевый

2

24

1

Скарпель для каменных и бетонных работ

1

6

2

Зубило

1

6

2

Отвес массой 600 г

1

24

0,5

Отвес строительный типа ОТ-1000

1

24

0,5

Рейка с отвесом для монтажных работ

2

9

2,6

Уровень строительный типа УС-5

2

24

1

Уровень строительный типа УС-6

1

24

0,5

Рулетка металлическая РЖ-2

2,5

18

1,5

Рулетка металлическая типа РЗ-20

1

24

0,5

Угольник металлический 500x240

2,5

12

2,5

Ковш для отделочных работ

5,0

12

5,0



11.5. РУЧНЫЕ СЛЕСАРНЫЕ ИНСТРУМЕНТЫ



Молотки  слесарные  стальные  по  техническим  условиям  ГОСТ  2310-77  изготовляются  под  условным

обозначением 7850 трех типов.

Тип 1 - с круглым бойком:



Марка

Длина с рукояткой, мм

Масса головки, кг

Высота головки H, мм

0101

250

0,2

80

0102

320

0,4

100

0103

320

0,5

105

0104

360

0,6

110

0105

360

0,8

120

0106

400

1,0

130



Тип 2 - с квадратным бойком:



Марка

Длина с рукояткой, мм

Масса головки, кг

Высота головки H, мм

0114

200

0,05

75

0115

250

0,10

82

0116

250

0,20

95

0117

320

0,40

112

0118

320

0,50

118

0119

360

0,60

122

0121

360

0,80

130

0122

400

1,0

135



Тип 3 - с круглым бойком и сферическим носком:



Марка

Длина с рукояткой, мм

Масса головки, кг

Высота головки H, мм

0132

250

0,20

82

0133

320

0,40

95

0134

320

0,50

104

0135

360

0,60

118

0136

360

0,80

130

0137

400

1,0

150



Зубила слесарные изготовляются по ГОСТ 7211-72 двух типов: с рукоятками плоскоовального и овального

сечений (рис. 11.4) следующих размеров:



А

l

l

1

l

2

b

a

5

100

30

10

7

70

10

125

30

10

7

60

16

160

40

16

10

45

20

200

80

20

14

35



Зубила с углами заточки 35, 45 и 70° изготовляются по заказу потребителя.

Зубила изготовляются из инструментальной стали групп А (легированная сталь марок 7ХФ и 8ХФ по ГОСТ

5950-73) и Б (углеродистая сталь марок У7А и У8А по ГОСТ 1435-74).





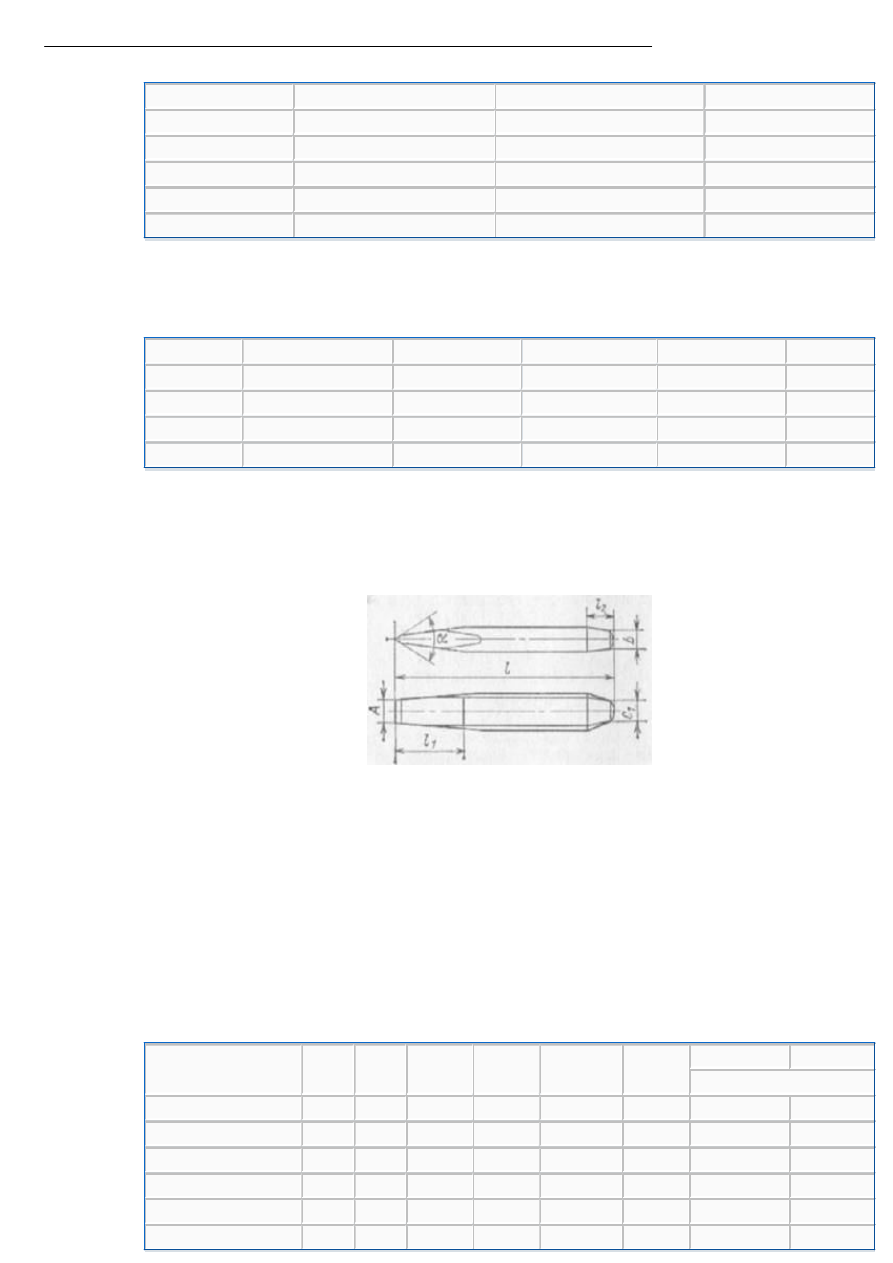

Рис. 11.4. Зубила слесарные



Крейцмейсели слесарные служат  для прорубки канавок в  металле шва. Длина крейцмейселей  принимается

равной длине зубил. Заостренная часть имеет ширину 2, 5, 8, 10, 12 и 15 мм. Слесарные крейцмейсели

и зубила изготовляются из углеродистой инструментальной стали У7А.

Ключи  гаечные  изготовляются  по  ГОСТ  2838-80.  Ключи  гаечные  с  открытым  зевом  двусторонние

изготовляются  по  ГОСТ  2839-80,  односторонние  -  по  ГОСТ  2841-80.  Размеры  гаечных  ключей,  мм,

приведены в табл. 11.6, 11.7.



Таблица 11.6. Ключи гаечные двусторонние



Обозначение ключа

S

1

S

2

b

1

b

2

a

L

l

1

l

2

не менее

0023

17

19

35

42

7,5

175

17

19

0024

19

22

42

46

8,5

205

19

21

0025

22

24

46

50

9,5

220

21

23

0026

24

27

50

55

10,5

250

23

26

0041

27

30

55

62

11,5

260

26

28

0042

30

32

62

65

12,5

280

28

30

0043

32

36

65

75

13,5

310

30

34

0044

36

41

75

85

15,0

350

34

38

0045

41

46

85

95

15,5

380

38

42

0046

46

50

95

102

17,0

420

42

46

0047

50

55

102

112

18,0

460

46

51

0048

55

60

112

122

18,5

500

51

55



Таблица 117. Ключи гаечные односторонние



Обозначение ключа

Размер зева

S

Ширина a

Высота b

Длина L

l

1

 не менее

Масса, кг

номи-нальная

предельное
отклонение

0122

17,0

6,5

35

160

±2,5

17,0

0,35

0123

19,0

7,5

42

170

19,0

0,40

0121

22,0

8,5

46

195

±2,9

21,0

0,50

0125

24,0

9,5

50

215

23,0

0,55

0141

27,0

10,5

55

240

26,0

0,65

0142

30,0

11,5

62

260

28,0

0,70

0143

32,0

12,5

65

270

±3,3

30,0

0,89

0144

36,0

13,5

75

300

34,0

0,96

0145

41,0

15,0

85

340

38,0

1,20

0146

46,0

15,5

95

380

±3,8

42,0

1,50

0147

50,0

17,0

102

410

46,0

1,60

0148

55,0

18,0

112

460

51,0

1,80

0149

60,0

18,5

122

490

55,0

2,0



Ключи  изготовляются  из  легированной  конструкционной  стали  и  термически  обрабатывающейся  до

твердости HRC 40-45 (при размере зева до 36 мм) и HRC 35-40 (при размере зева свыше 36 мм).

Ключи  гаечные  разводные (рис.  11.5)  изготовляются по  ГОСТ  7275-75.  Размеры ключей  разводных,  мм,

приведены в табл. 11.8.





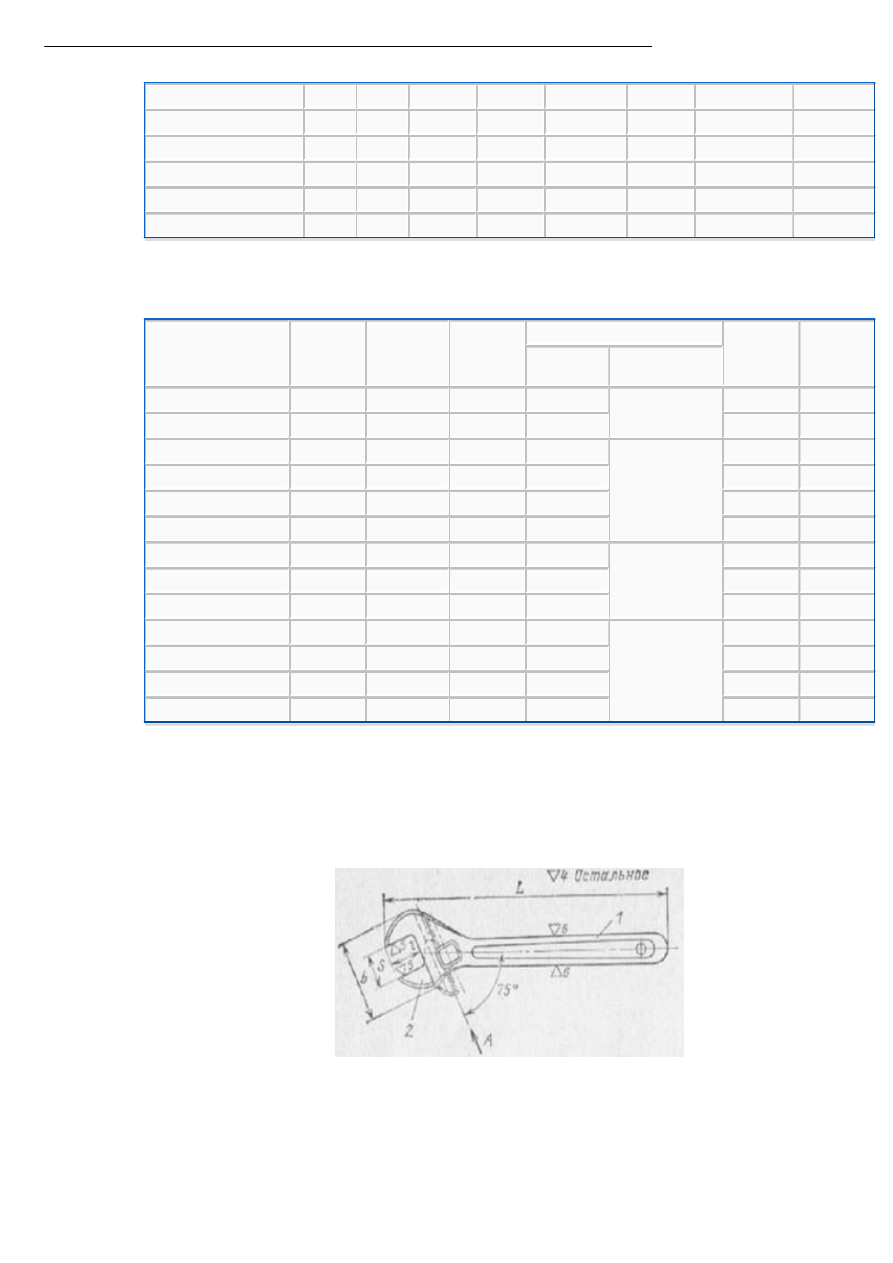

Рис. 11.5. Ключ гаечный разводной:

1 – корпус ключа; 2 – губка подвижная





Рис. 11.6. Ключ трубный рычажный:

1 – неподвижный рычаг (сталь 45-50); 2 – подвижный рычаг; 3 – поводок; 4 – гайка; 5 – опорное

кольцо (2 шт.); 6 – ось опорных колец; 7 – ось поводка



Таблица 11.8. Ключи гаечные разводные



Обозначение ключа

Размер зева S

Ширина не более В

Длина L

l не менее

0031

12

32

110

13

0032

19

48

160

18

0033

24

56

200

23

0034

30

70

250

28

0035

36

81

300

33

0036

46

110

380

43



При эксплуатации ключа не допускается пользование дополнительными рычагами.

Ключи  трубные  рычажные  (рис.  11.6)  изготовляются  по  ГОСТ  18981-73.  Они  предназначены  для

захватывания  и  вращения  труб  и  их  соединительных  частей  наружным  диаметром  до  120  мм.  Размеры

ключей, мм, приведены в табл. 11.9.



Таблица 11.9. Ключи трубные рычажные



Обозначение ключа

Диаметр зажимаемых труб

l

1

l

2

H

h

h

1

не менее

0001

До 36

300

280

45

25

18

0002

От 20 до 50

400

360

60

36

22

003

От 20 до 63

500

450

71

45

26

004

От 25 до 90

630

560

85

57

30

005

От 32 до 120

825

710

110

71

34



Детали с зубцами для захвата труб изготовляются из стали У7, У7А по ГОСТ 1435-74, остальные детали

- из стали  45 по ГОСТ 1050-74. При  эксплуатации ключей не допускается пользование дополнительными

рычагами.





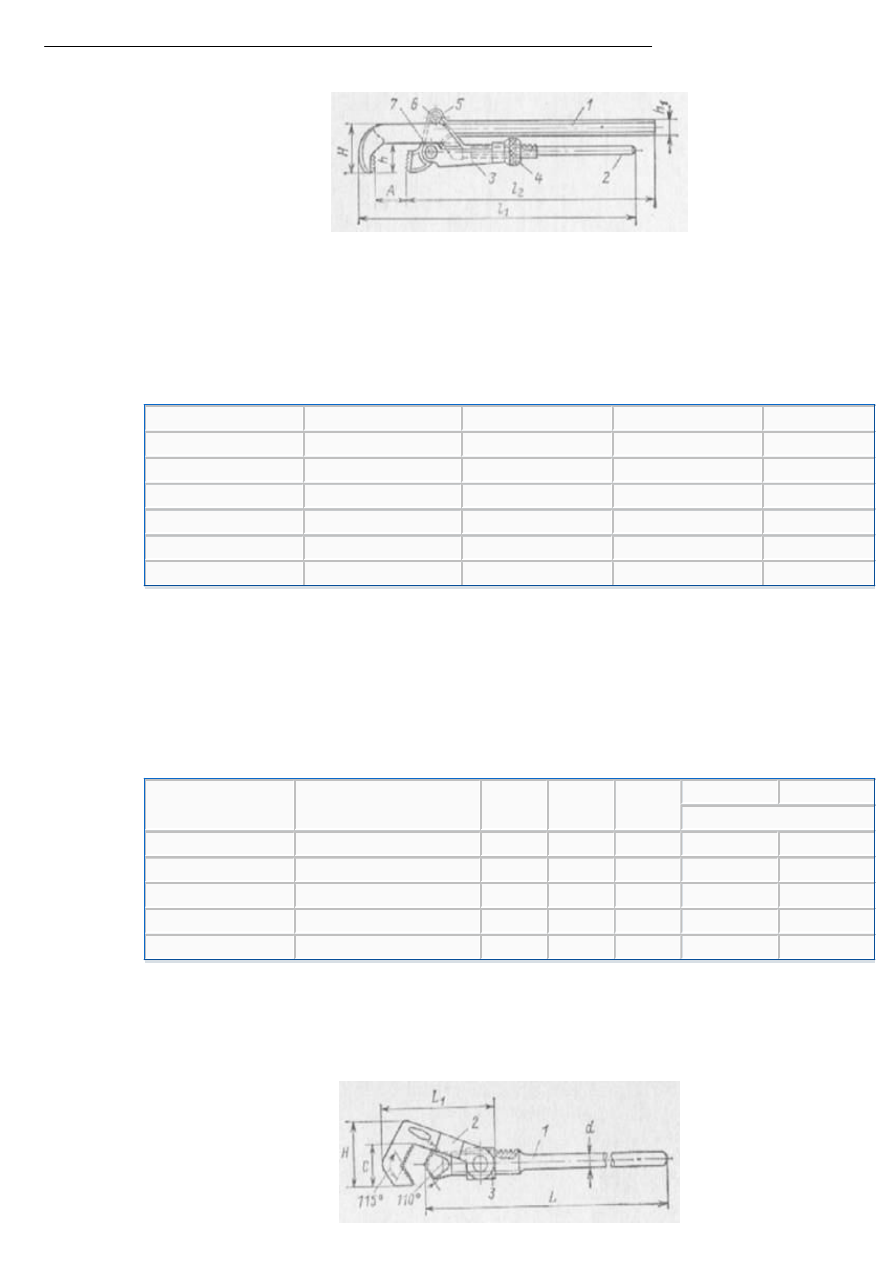

Рис. 11.7. Ключ трубный накидной:

1 – подвижной рычаг; 2 – накидная скоба; 3 – гайка





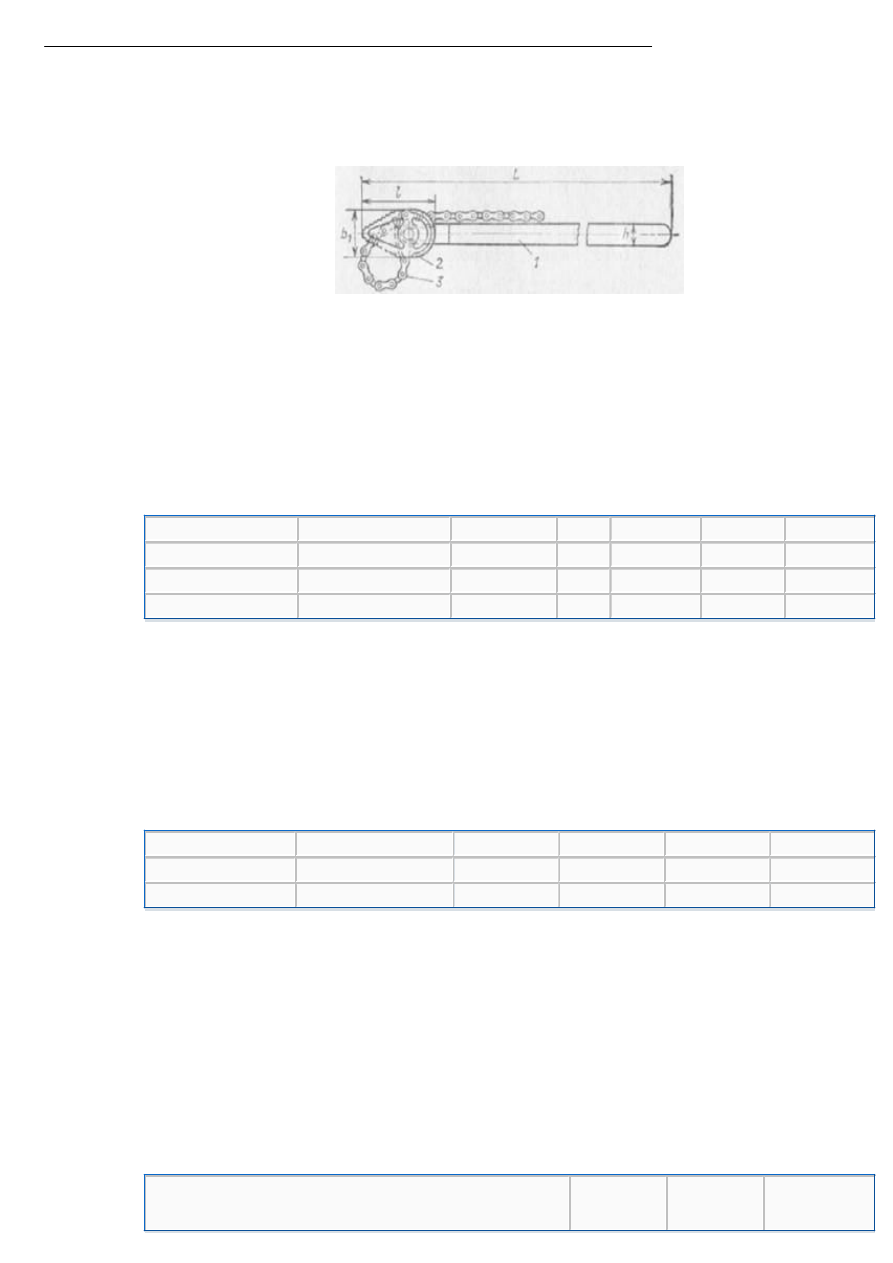

Рис. 11.8. Ключ трубный цепной:

1 – рукоятка; 2 – щека (2 шт.); 3 - цепь



Ключи  трубные  накидные  (рис.  11.7)  изготовляются  по  ГОСТ  19733-74.  Они  служат  для  вращения  труб

наружным диаметром до 90 мм. Размеры трубных накидных ключей, мм, приведены в табл. 11.10.



Таблица 11.10. Ключи трубные накидные



Обозначение ключа

Диаметр заж имаемых труб

L не менее

d

L

1

H

C

0011

До 36

400

20

124

75

50

0012

До 63

520

24

186

107

70

0013

До 90

650

28

248

145

98



Ключи изготовляются из стали 45 по ГОСТ 1050-74. При эксплуатации ключей не допускается пользование

дополнительными рычагами.

Ключи трубные цепные (рис. 11.8) изготовляются по ГОСТ 19826-74. Они предназначены для захватывания

и  вращения  труб  и  их  соединительных  частей  наружным  диаметром  до  119  мм.  Размеры  цепных  трубных

ключей, мм, приведены в табл. 11.11.



Таблица 11.11. Ключи трубные цепные



Обозначение ключа

Диаметр заж имаемых труб

L не менее

b

1

 не более

b не более

l не более

0021

До 63

450

44

10

90

0022

До 114

655

65

13

150



Материал:  щеки -  сталь  У7 или  У8 по  ГОСТ  1435-74; пластины,  оси,  подвески и  ручки -  сталь  45 по

ГОСТ 1050-74.



11.6. ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ СВАРОЧНЫХ РАБОТ



Номенклатура  инструментов,  ориентировочные  нормативы  потребности,  срок  их  службы  и  расчетная

годовая потребность в них приведены в табл. 11.12.



Таблица 11.12. Инструменты для сварочных работ



Наименование

Потребность на

1 рабочего, шт.

Срок службы,

мес.

Расчетная

потребность на 10

рабочих на год, шт.

Щетка стальная прямоугольная

1

6

20

Зубило слесарное 20х60°

1

6

20

Напильник полукруглый

1

6

20

Молоток слесарный с квадратным бойком массой 1 кг

1

24

5

Линейка металлическая

1

12

10

Электрододержатели

1

12

10

Плоскогубцы комбинированные с изолированными рукоятками

1

24

5

Ключи гаечные разводные с размерами зева 19 и 30 мм

1

24

5

Крейцмейсель слесарный длиной 200 мм

1

6

20

Круглогубцы длиной 200 мм

1

24

5

Горелка сварочная ГС-3

1

24

5

Резак инжекторный «Маяк»

1

24

5

Отвертка диэлектрическая длиной 250 мм

1

12

10

Набор шаблонов сварщика ШС-2

1

24

5

Концевой зажим заземления КЗ-2

1

6

20

Клеймо сварщика

1

24

5

Ключ универсальный сварщика

1

24

5

Ключ для открывания баллонов

1

24

5

Рейсмус слесарный

1

24

5

Щетка-зубило ЩЗ-1

1

6

20

Рулетка РЖ-2

1

24

5



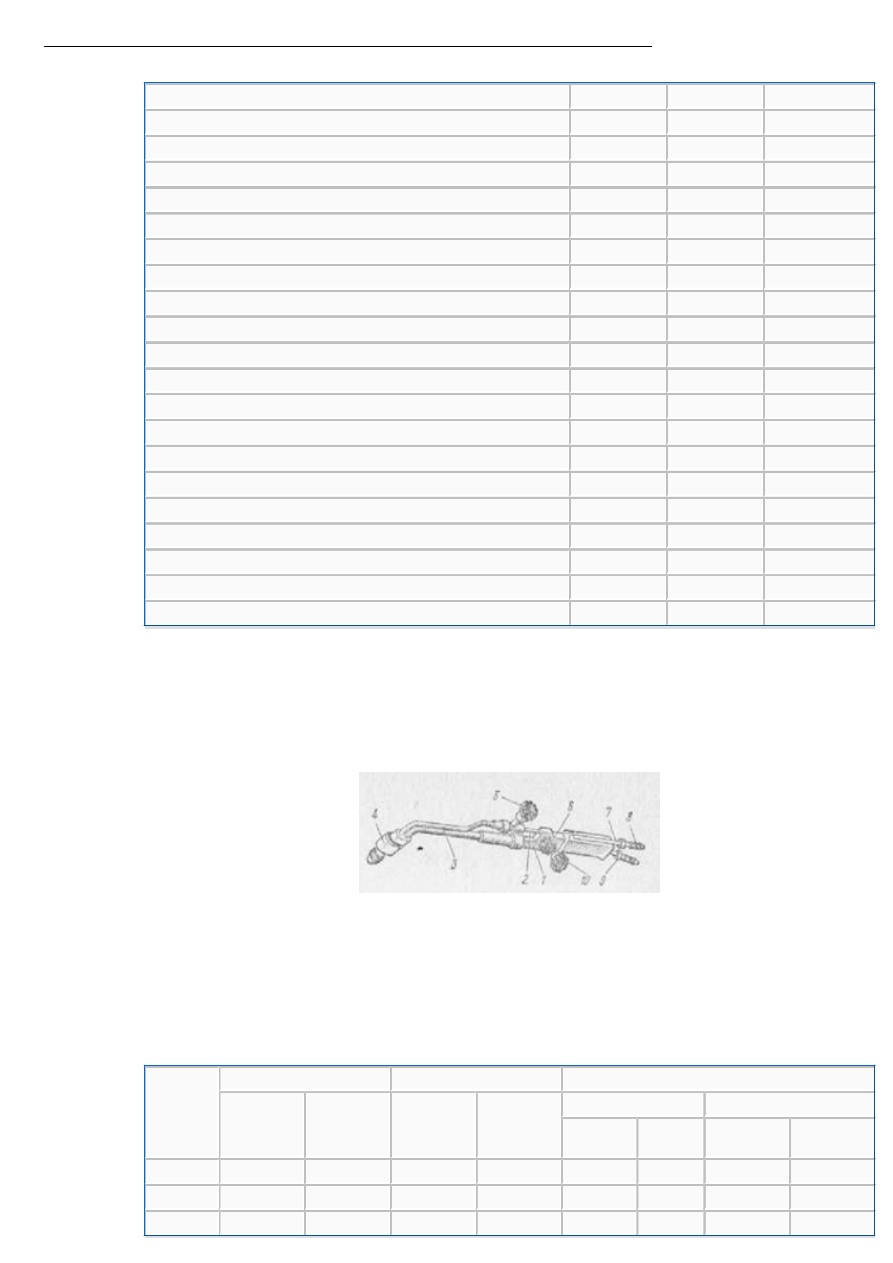

Горелки  сварочные  однопламенные  универсальные  (рис.  11.9)  для  ацетиленокислородной  сварки,

подогрева  и  других  видов  газопламенной  обработки  металлов  имеют  сменные  наконечники.  Технические

характеристики горелок малой, средней и большой мощности приведены в табл. 11.13.

Горелка имеет рукоятку с запорно-регулирующими вентилями для кислорода и ацетилена.





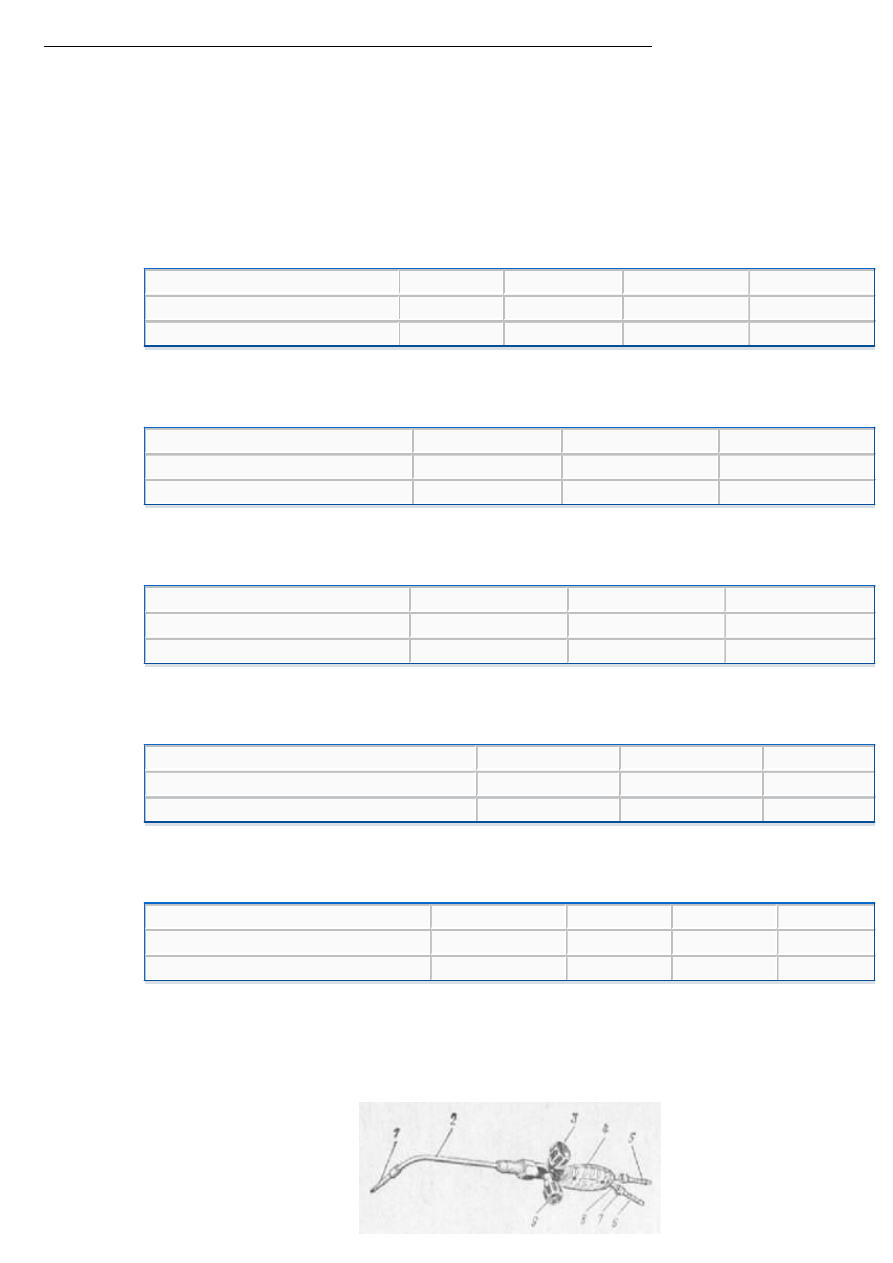

Рис. 11.9. Сварочная горелка:

1 – корпус; 2 – магистраль горючего газа; 3 – магистраль режущего кислорода; 4 – мундштук; 5, 6, 10

– маховички вентилей; 7 – штуцер; 8 – ниппель; 9 – гайка накидная



Таблица 11.13. Универсальные инжекторные горелки



Тип горелки

Расход ацетилена, л/ч

Расход кислорода, л/ч

Давление на входе горелок, кгс/см2

мини-мальный

макси-

мальный

мини-мальный

макси-

мальный

ацетилена

кислорода

наиме-

ньший

наибо-

льший

наиме-ньший

наибо-льший

Г2

25

430

28

440

0,01

1,0

0,5

4,0

Г3

50

2800

55

3100

0,01/0,1

1,0

1,0

4,0

Г4

2800

7000

3100

8000

0,3

1,0

2,0

4,0



Сменные наконечники принимаются в зависимости от типа горелок: для горелок Г2 - номера 0, 1, 2. 3;

для Г3 - номера 1, 2, 3, 4, 5, 6, 7; для Г4 - номера 8 и 9.

В  комплект  горелки  включаются  ниппеля  для  присоединения  рукавов  ацетилена  и  кислорода,  накидные

гайки,  штуцера,  крестовины  из  цветных  металлов,  мундштуки  из  хромовой  бронзы,  маховики  запорных

вентилей из цветных металлов или пластмассы.

Расход газа через наконечники, л/ч:



Номер наконечника

0

1

2

3

Расход ацетилена

25-60

50-125

120-240

230-430

Расход кислорода

28-65

55-135

130-260

250-440



Продолжение



Номер наконечника

4

5

6

Расход ацетилена

400-700

660-1100

1030-1750

Расход кислорода

430-750

740-1200

1150-1950



Продолжение



Номер наконечника

7

8

9

Расход ацетилена

1700-2800

2800-4500

4500-7000

Расход кислорода

1900-3100

3100-5000

4700-8000



Размеры и масса наконечников:



Номер наконечника

1

2

3

Длина, мм

380

420

460

Масса, кг

0,678

0,711

0,776



Продолжение



Номер наконечника

4

5

6

7

Длина, мм

500

540

580

620

Масса, кг

0,795

0,907

0,952

1,0



Качественные  показатели  горелок:  нормально  отрегулированное  пламя  наконечников  имеет  четко

очерченное,  симметричное,  правильной  цилиндроконической  формы  ядро  при  нормальном  расходе  газа  и

при отношении средних расходов кислорода и ацетилена 1:1.

















содержание   ..  16  17  18  19   ..
