проектами организации и производства работ в зависимости от диаметров и массы трубопроводов,

размеров и массы строительных конструкций каналов, камер, насосных станций.

Краны автомобильные и на пневмоколесном ходу преимущественно применяются в городских условиях в

районах с благоустроенными проездами, на гусеничном ходу - в загородных или полевых условиях

строительства.

Все автомобильные краны полноповоротные, они имеют поворотные платформы с механизмами управления,

подъемное оборудование, кабины управления и ходовую часть.

Вылет стрелы в технических характеристиках принимается от оси вращения крана до оси грузоподъемного

блока (крюка).

Пневмоколесные краны также имеют поворотные платформы, на которых установлены механизмы, подъемное

оборудование и ходовая часть. На дальние расстояния они перемещаются главным образом на буксире. У

места установки для работы и по трассе они передвигаются своим ходом.

Автомобильные краны. Технические характеристики автомобильных кранов с наибольшей грузоподъемностью

на выносных опорах от 4 до 16 т приведены в табл. 9.4, а их грузовые характеристики - в табл. 9.5.

В этой же таблице приведены данные о высоте подъема крюка.

Конструктивные особенности отдельных моделей и марок кранов приведены ниже.

Кран КС-1563 (К-46) с механическим приводом от двигателя шасси. Управление механизмами рычажное.

Стрела решетчатая неразъемная.

Кран КС-1571 с гидравлическим приводом крановых механизмов, оборудован жестко подвешенной

телескопической стрелой. Длина стрелы изменяется с помощью гидроцилиндров.

Кран KC-1562A с механическим приводом от двигателя шасси. Управление механизмами крана

электропневматическое. Стрела выдвижная, имеет сменное оборудование.

Кран КС-2562 (К-67) с механическим приводом от двигателя шасси. Управление механизмами

пневматическое. Стрела состоит из двух решетчатых сварных секций.

Кран КС-2563 (К-64) с многомоторным электрическим приводом от собственного генератора,

установленного на шасси автомобиля. Привод генератора от двигателя автомобиля. Стрела выдвижная, со

вставкой.

Таблица 9.4. Автомобильные краны грузоподъемностью 4-16 т

Марка

крана

Грузо-подъ-

ем-ность, т

Длина

осно-вной

стре-лы, м

Базо-вая ма-

шина

База

ма-ши-

ны, м

Мощ-ность
двига-теля,

кВт

Габариты в транспортном

положении, м

Мас-са, кг

Дли-на

тро-са, м

дли-на

ши-ри-

на

вы-со-та

КС-1563 (К-46)

4,0

6,2

ЗИЛ-130

3,8

110

9,0

2,4

3,4

7600

КС-1571

4,0

6,5

ГАЗ-53А

3,7

7,5

2,4

2,85

7400

КС-1562А

5,0

6,0

ГАЗ-53А

3,7

8,35

2,45

3,33

7400

АК-5Г

5,0

6,2

ЗИЛ-164

4,0

8,88

2,30

3,45

8300

К-51

5,0

7,35

МАЗ-200

4,52

10,05

2,37

3,82

12000

К-52М

5,0

7,50

МАЗ-200А

4,52

10,20

2,60

3,90

12100

К-61

6,0

7,35

МАЗ-200П

4,52

132

10,05

2,60

3,72

11700

КС-2562 (К-64)

6,3

7,35

МАЗ-500

3,85

132

10,06

2,71

3,60

12210

КС-2563 (К-67)

6,3

8,4

МАЗ-500А

3,85

132

8,2

2,8

3,35

12500

К-69А

6,3

7,35

МАЗ-200П

4,25

132

10,15

2,71

3,90

11700

6,3

8,0

ЗИЛ-130

3,80

110

10,0

2,5

3,65

8700

КС-2571

6,3

6,8

ЗИЛ-130

3,80

109

8,0

5,3

3,0

9700

МКА-63

6,3

8,1

ЗИЛ-130

3,80

110

9,25

2,6

3,9

9580

АК-75

7,5

ЗИЛ-164

4,0

10,2

2,42

3,36

9200

СМК-10

10,0

МАЗ-500

3,85

132

13,42

2,81

3,86

14550

К-104

10,0

КрАЗ-219

5,75

117

14,30

2,75

3,91

22800

10,0

МАЗ-500А

3,85

132

13,2

2,5

3,8

13800

КС-3575

10,0

9,5-15

ЗИЛ-133ГЯ

155

11,3

2,5

3,27

15600

КС-3571

10,0

4-13,2

МАЗ-500А

3,95

132

9,8

2,5

3,38

15300

СМК-10

10,0

МАЗ-500

3,85

132

13,42

2,81

3,86

14579

МКА-10М

10,0

МАЗ-500А

3,85

132

13,28

2,65

3,94

14100

16,0

10,0

КрАЗ-257К

5,75

158

14,0

3,96

2,75

21800

КС-4571

16,0

9,75-21,75

КрАЗ-257К

5,80

177

11,57

2,68

3,35

24370

МКА-16

16,0

10,0

КрАЗ-257

5,75

158

14,3

2,70

4,0

23500

Таблица 9.5. Грузовые характеристики автомобильных кранов (L – длина стрелы, м; l – вылет стрелы,

м; Q – грузоподъемность крана, т; H – высота подъема крюка, м)

Пока-

затель

Тип крана

КС-1563

К-51

К-61

L=6,2

L=7,35

L=11,75

L=7,35

L=11,75

2,5

3,5

4,5

5,5

3,8

5,0

6,5

4,5

6,0

9,0

3,6

5,0

6,5

4,6

6,0

9,0

4,0

1,75

1,25

0,75

5,0

3,0

2,0

3,0

2,0

1,0

6,0

3,0

2,0

3,0

2,0

1,0

6,6

6,5

5,5

5,0

7,0

6,4

4,9

11,5

10,8

8,6

7,7

6,4

4,9

12,0

10,8

8,6

Продолжение таблицы 9.5

Пока-

затель

Тип крана

2561Д

КС-1571

К-51 с телескопической стрелой

L=8,0

L=12,0

L=6,5

L=10,5

L=7,5

L=9,75

3,3

5,0

7,0

4,1

8,0

11,0

3,3

5,6

3,3

9,6

3,8

5,0

7,0

4,5

7,0

8,5

6,3

3,2

1,9

3,7

1,4

0,9

4,0

1,38

2,5

0,45

5,0

3,0

2,0

4,2

2,0

1,5

8,0

7,3

5,5

10,2

7,0

6,5

1,4

1,1

1,4

8,0

7,2

5,3

9,8

8,0

6,3

Продолжение таблицы 9.5

Пока-

затель

Тип крана

К-51 с телескопической

стрелой

КС-2562

КС-2561Е

КС-1562А

L=12,0

L=7,35

L=11,75

L=8,0

L=12,0

L=6,0

L=10,3

4,6

7,0

9,0

3,3

6,5

4,6

9,0

3,3

7,0

4,6

10,2

3,2

6,0

5,2

10,0

3,0

1,5

1,0

6,3

2,0

3,0

1,0

6,3

1,7

3,0

0,6

5,0

1,5

2,0

0,6

12,5

11,2

9,3

8,0

5,3

12,0

9,3

8,0

5,5

12,0

8,3

6,2

3,8

10,0

5,5

Продолжение таблицы 9.5

Пока-

затель

Тип крана

КС-2563 (К-67)

КС-2571

АК-5Г

L=8,4

L=12,4

L=6,8

L=10,8

L=6,2

L=9,7

L=13,2

3,5

5,0

7,5

5,2

11,0

3,3

7,5

3,3

11,8

2,5

3,5

5,6

5,0

7,0

9,0

6,5

6,3

3,5

1,8

3,0

6,3

1,36

3,0

0,28

5,0

3,0

1,0

1,5

1,0

0,5

1,2

8,0

7,2

5,6

11,7

10,7

6,5

13,0

1,5

7,2

6,7

5,06

11,0

9,6

7,6

13,1

Продолжение таблицы 9.5

Пока-

затель

Тип крана

АК-5Г

К-52М

СМК-10

L=13,2

L=7,5

L=12,0

L=10,0

L=13,0

L=16,0

8,4

11,6

3,8

5,0

6,5

4,5

6,0

9,0

4,0

9,5

4,8

13,0

5,3

16,0

0,8

0,5

5,0

3,0

2,0

3,0

2,0

1,0

10,0

2,0

6,0

0,9

5,0

0,5

12,0

8,0

7,0

6,4

4,8

11,0

10,8

8,2

10,5

6,0

13,5

5,5

16,5

5,5

Продолжение таблицы 9.5

Пока-

затель

Тип крана

К-104 с телескопической стрелой

К-69А

L=11,0

L=14,8

L=18,0

L=7,35

L=11,75

4,0

8,0

10,0

4,5

8,0

12,0

4,5

8,0

12,0

3,3

4,0

6,5

4,6

6,0

9,0

10,0

3,5

2,2

7,5

3,5

2,0

6,0

2,5

1,25

6,3

4,0

2,0

3,0

2,0

1,0

12,0

10,0

8,0

16,0

14,5

19,0

17,5

15,0

7,7

7,5

5,32

12,0

11,5

9,3

Продолжение таблицы 9.5

Пока-

затель

Тип крана

МКА-63

К-104

КС-3571

АК-75

L=8,1

L=12,1

L=10

L=18

L=4,0 -

13,2

L=7,5

L=7,5 с

выставкой

L=4,5

3,4

7,0

5,0

10,0

4,0

7,5

10,0

5,0

10,0

16,0

4,0

2,9

4,0

7,0

5,0

2,75

6,3

1,7

2,5

0,7

10,0

4,0

2,2

6,0

2,0

0,8

10,0

7,5

4,0

1,7

7,0

1,70

8,1

5,9

12,2

8,9

9,5

8,0

4,5

16,4

15,5

10,8

20,0

8,0

7,7

5,2

9,0

1,20

Продолжение таблицы 9.5

Пока-

затель

Тип крана

АК-75

КС-3562А

СМК-10

МКА-10М

L=7,5 с

вставкой

L=4,5

L=10,0

L=18,0

L=10,0

L=13,0

L=16

L=10,0

L=18,0

12,4

4,0

10,0

6,75

17,6

4,0

9,5

4,8

13,0

5,3

16,0

4,0

9,0

5,5

16,0

11,4

10,0

1,6

3,0

0,5

10,0

2,0

6,0

0,9

5,0

0,5

10,0

2,7

4,5

0,3

9,8

10,0

5,0

17,0

7,5

10,5

6,0

13,5

5,5

16,5

5,5

10,0

7,0

18,0

10,5

Продолжение таблицы 9.5

Пока-затель

Тип крана

МКА-10М

КС-4561 (К-162)

КС-4571

МКА-16

L=18,0 с

гуськом 3

L=10,0

L=14,0

L=18,0

L=10,0

L=15,0

L=18,0

7,5

16,0

3,9

10,0

4,2

13,0

5,0

14,0

3,5

8,45

4,1

10,0

5,0

15,0

5,5

16,0

3,0

0,5

16,0

2,8

12,0

1,5

8,15

1,2

16,0

3,7

16,0

4,0

11,5

2,0

9,0

1,6

18,0 14,0 10,5

4,6

14,5

7,5

18,5

8,0

27,0

1,5

16,6

6,0

15,2

8,0

18,3 12,0

Краны КС-2561Д и KC-2561E с механическими приводами от двигателя шасси. Управление механизмами

кранов электропневматическое. Стрела крана решетчатая из двух секций со сменными вставками и

гуськом.

Кран КС-2571 с гидравлическим приводом крановых механизмов. Основная стрела крана телескопическая

коробчатого сечения из двух секций. Стрела поднимается и изменяет длину с помощью гидроцилиндров.

Кран МКА-63 с механическим приводом от двигателя шасси. Управление механизмами крана

электрогидравлическое. Стрела выдвижная.

Кран KC-3561A с механическим приводом от двигателя шасси. Управление крановыми механизмами

пневматическое. Стрела крана решетчатая из двух секций. Кран КС-3562А имеет многомоторный

гидравлический привод, управление механизмами гидравлическое.

Кран КС-3571 - привод всех механизмов гидравлический. Стрела телескопическая.

Кран СМК-10 с многомоторным приводом от собственного генератора, который установлен на неподвижной

части крана и приводится в действие от двигателя автомобиля. Стрела состоит из двух решетчатых

секций.

Кран MKA-10M с механическим приводом от двигателя шасси. Фрикционная муфта включения реверса

механизма поворота и его тормоз имеют гидравлическое управление. Управление остальными механизмами

рычажное. Основная стрела состоит из двух решетчатых секций.

Кран КС-4561 (К-162) с многомоторным электрическим приводом от собственного генератора,

смонтированного на раме шасси. Привод генератора от двигателя автомобиля. Основная стрела крана

состоит из двух решетчатых секций.

Кран КС-4571 с гидравлическим приводом крановых механизмов. Телескопическая стрела длиной 9,75 при

помощи гидроцилиндров может быть увеличена до 21,75 м.

Кран МКА-16 с механическим приводом крана от двигателя шасси. Фрикционная муфта включения реверса

механизма поворота и его тормоз имеют гидравлическое управление, остальные механизмы - рычажные.

Основная стрела состоит из двух решетчатых секций.

Стоимость

машино-часа

автомобильных

кранов

по

расчетам

Главмосинжстроя

составляет:

грузоподъемностью от 4 до 7,5 т - 3 р. 06 к., грузоподъемностью в 10 т - 3 р. 71 к., К-162 - 4 р.

00 к.

Выбор марки автомобильного крана производится по его грузоподъемности в зависимости от необходимого

вылета стрелы крана при производстве тех или иных видов строительно-монтажных работ, от длины

стрелы, требуемой высоты подъема груза крюком на выносных или откидных опорах.

КС-5473 - гидравлический кран на специальном шасси автомобильного типа. Его ходовая часть -

трехосное шасси ПС-253 (производства ПНР) с двумя задними ведущими мостами и одним передним мостом

с гидравлическими выносными опорами:

Мощность двигателя, кВт

151

Длина стрелы, м

10-24

Наибольшая грузоподъемность на выносных опорах, т

Вылет стрелы, м

3,2

Высота подъема крюка, м

Скорость подъема и опускание груза, м/мин

6-11,5

Скорость передвижения, км/ч

Габаритные размеры в транспортном положении, мм

12000х2500х3460

Масса, т

28,8

КС-6471 с ходовой частью - шасси автомобильного типа ПС-401 (производства ПНР). Привод механизмов

поворотной части от индивидуальных гидродвигателей:

Мощность двигателя, кВт

177

Длина стрелы, м

11-27

Наибольшая грузоподъемность на выносных опорах, т

Вылет стрелы, м

3,5

Высота подъема крюка, м

10,6

Скорость подъема и опускание основного крюка, м/мин

0,1-9

Скорость передвижения, км/ч

Габаритные размеры в транспортном положении, мм

13650х2750х3800

Масса, т

Автомобильный кран «Грав» ТМ-650 грузоподъемностью при минимальном вылете стрелы 3 м 61,8 т (при

других вылетах стрелы до 30 м и со вставкой - см. табл. 9.6). Скорость передвижения крана 68 км/ч.

длина грузового каната 170 м; стрела телескопическая. Масса крана полная: с основной стрелой 54,3

т, с удлинителем 9,75 м 55,0 т.

Грузоподъемные краны на пневмоколесном ходу. Технические характеристики грузоподъемных кранов на

пневмоколесном ходу приведены в табл. 9.7, грузоподъемности кранов в зависимости от вылета стрелы и

длин стрел (до 25 м) - в табл. 9.8.

Длина грузового троса, м: К-161 - 86, K-166 - 98, К-255 - 132, КС-5363 - 140, КС-6362 - 185.

Таблица 9.6. Грузоподъемность крана «Грав» ТМ-650, т

Длина

стрелы, м

Вылет стрелы, м

3,0

3,6

4,0

4,5

5,0

6,0

7,0

8,0

9,0

10,0

10,7

61,8

56,1

52,6

48,2

44,0

36,7

29,0

21,4

17,2

14,6

41,8

40,1

38,1

35,8

32,1

29,0

21,4

17,2

14,0

18,6

33,6

32,1

30,4

27,4

24,7

22,3

17,2

14,0

22,6

26,9

25,6

22,8

20,7

18,6

17,0

15,0

26,5

20,5

18,4

16,8

15,3

14,0

12,9

36,25*

12,3

11,6

11,0

10,2

Продолжение таблицы 9.6.

Длина

стрелы, м

Вылет стрелы, м

12,0

14,0

16,0

18,0

20,0

22,0

24,0

26,0

28,0

30,0

10,7

14,6

10,3

18,6

10,3

7,8

5,9

22,6

10,3

7,8

5,9

4,8

3,9

26,5

10,7

7,8

5,9

4,8

3,9

3,1

2,5

36,25*

8,7

7,2

6,1

5,4

4,9

4,1

3,2

2,6

2,2

1,8

__________________

* С вставкой 9,75 м.

Таблица 9.7. Краны на пневмоколесном ходу

Марка

крана

Грузоподъе-

мность при минима

льном

вылете

стрелы, т

Длина

стрелы

(осно-

вной), м

Вылет стрелы, м

Высота

подъема

крюка, м

База

маши-

ны, м

Скорость

перед-

вижения,

км/ч

наи-

боль-

ший

наи-

мень-

ший

К-123

10,0

4,20

9,0

3,40

11,4

К-124

10,0

4,20

9,0

3,40

10,0

КС-4361

(К-161)

МКП-16

10,0

3,75

8,8

4,12

До 14,7

КС-4362

(К-166)

12,5

10,0

3,80

12,1

5,10

15,0

К-255

15,0

14,0

4,50

13,0

4,95

20,0

КС-5363

15,0

13,8

4,00

14,0

5,0

16,0

КС-6362

15,0

14,0

4,50

14,5

4,65

16,0

Продолжение таблицы 9.7.

Марка

крана

Габаритные размеры, м**

Масса, т

Двигатель

Макси-

мальная

нагрузка на

опору, тс

длина

ширина

высота

тип

мощность,

л.с. (кВт)

К-123

14,0

3,70

4,04

23,0

Д-54

54 (39,7)

16,0

К-124

14,0

3,70

4,15

22,0

СМД-7

55 (40,4)

16,6

КС-4361

(К-161)

МКП-16

14,0

3,20

3,90

23,7

СМД-14А

75 (55)

21,3

КС-4362

(К-166)

16,90

3,15

4,0

23,0

СМД-14А

75 (55)

20,8

К-255

20,15

3,15

3,88

33,0

ЯАЗМ-204А

110 (81)

32,3

КС-5363

14,10

3,40

3,90

33,0

ЯАЗМ-204А

110 (81)

30,4

КС-6362

15,50

3,46

4,0

48,0

АМ-41

90 (65,6)

48,5

______________________

* На выносных опорах.

** В транспортном положении.

Таблица 9.8. Грузовые характеристики кранов на пневмоколесном ходу (L – длина стрелы, м; l – вылет

стрелы, м; Q – грузоподъемность на выносных опорах, тс; g – грузоподъемность без выносных опор, тс)

Пока-затель

Тип крана

К-123, К-124

L=10,0

L=18,0

гуськом

L=22,0

гуськом

4,2

5,0

7,0

10,0

6,0

8,0

12,0 17,0

8,0-

11,0

7,0

12,0 17,0 20,0

9,0-

11,0

12,0

9,0

5,5

3,0

5,5

4,0

2,0

0,8

2,0

3,5

1,5

0,7

0,4

1,5

10,0

7,5

4,5

2,5

5,0

3,0

1,5

0,6

2,0

3,0

1,2

0,5

0,3

1,5

Продолжение табл. 9.8

Пока-затель

Тип крана

КС-4361 (К-161)

L=10,0

L=15,0

L=20,0

L=25,0

3,75

6,0

7,5

10,0

5,0

8,0

11,0 13,5

6,5

11,0 14,0 17,0

7,5

14,0 17,5 23,0

16,0

8,0

5,75

3,0

9,0

4,8

3,0

2,0

5,25 2,50 1,65 1,10

4,0

1,5

1,0

0,3

9,0

5,0

3,75

2,3

5,5

3,0

1,8

1,1

3,25 1,60 1,10 0,75 2,25 0,75 0,40

Продолжение табл. 9.8

Пока-затель

Тип крана

КС-4362 (К-166)

К-255

L=12,5

L=17,5

L=22,5

L=15,0

3,8

5,0

7,0

10,0

4,8

7,0

10,0 14,0

5,8

7,5

10,0 16,0

4,5

5,5

7,5

14,0

16,0

9,6

6,0

3,2

10,0

5,5

3,5

2,0

6,5

4,2

2,9

1,4

25,0 18,0 11,0

4,0

8,0

5,2

3,3

2,0

5,3

2,8

1,8

1,0

10,0

8,0

5,0

2,0

Продолжение табл. 9.8

Пока-затель

Тип крана

К-255

КС-5363

L=20,0

L=25,0

L=15,0

L=20, основной

подъем

5,5

7,0

9,5 18,0

6,5

8,5 14,0 20,0

4,0

4,5

7,8

10,8 13,8

5,5

9,9 13,9 18,0

17,0 11,5 7,0 1,85 12,0 8,0

4,0

2,0

25,0 10,2

5,8

8,5

16,2 7,0

4,0

2,1

6,5

4,8

2,9

1,0

6,0

3,5

1,5

0,6

14,0

4,7

3,0

2,0

8,0

3,7

2,1

1,2

Продолжение табл. 9.8

Пока-затель

Тип крана

КС-5363

КС-5362

L=25

L=15,0, основной

подъем

L=25,0 с гуськом 16 м

L=25,0 с гуськом

20 м

6,5

12,0 17,0 22,1

4,5

8,0

11,0 14,0

9,5

14,0 20,0 10,0 16,0 24,0

11,5

4,8

2,3

0,8

40,0 16,0 10,3

6,4

8,5

4,8

3,2

6,3

3,8

2,2

5,5

2,0

1,0

0,3

Стоимость машино-часа кранов на пневмоколесном ходу по расчетам Главмосинжстроя составляет:

грузоподъемностью 12-16 т - 3 р. 81 к., грузоподъемностью 25 т - 4 р. 66 к., грузоподъемностью 40 т

- 7 р. 70 к. Конструктивные особенности отдельных моделей и марок кранов приводятся ниже.

Пневмоколесный

кран

КС-4361

(К-161)

гидромеханическим

приводом

крановых

механизмов,

пневмогидравлическим управлением. Тормоза грузовых лебедок ленточные, открытые, с гидравлическим

управлением; тормоза стреловой лебедки и механизм поворота ленточные, закрытые, размыкаемые

автоматически.

Основная стрела крана длиной 10 м состоит из двух решетчатых секций. С помощью сменных секций

стрела удлиняется до 15, 20 и 25 м; на стрелу можно установить гусек длиной 6 м.

Пневмоколесный кран МКП-16 с механическим приводом крановых механизмов с ленточными, нормально

замкнутыми, управляемыми тормозами. Муфта включения реверса механизма поворота, его тормоз и

механизм разворота ходовых колес имеют гидравлическое управление, тормоза ходовых колес -

пневмогидравлические. Остальные муфты включения и тормоза управляются рычагами.

Основная стрела крана длиной 10 м состоит из двух решетчатых секций. С помощью сменных секций

стрела удлиняется до 15, 18 и 23 м. На стреле может быть установлен гусек.

Пневмоколесный кран КС-4362 с многомоторным электрическим приводом от собственного генератора

напряжением 380 В. Привод генератора осуществляется от дизеля крана. Механизм разворота передних

колес, переключения коробки передач и стояночный тормоз имеют гидравлическое управление, тормоза

ходовых колес - пневматические, основная стрела крана длиной 12,5 м состоит из двух решетчатых

секций. С помощью сменных секций стрела удлиняется до 17,5 и 22,5 м. Стрелы могут быть оборудованы

гуськом.

Пневмоколесный кран КС-5363 с многомоторным приводом механизмов от собственного генератора

постоянного тока напряжением 220 В. Привод генератора осуществляется от дизеля крана. Тормоза

ходовых колес и стояночный тормоз имеют пневматическое управление. Основная стрела крана длиной 15

м состоит из двух решетчатых секций. С помощью сменных секций стрела удлиняется до 20, 25 и 30 м.

Удлиненные стрелы могут быть оборудованы гуськом.

Краны гусеничные. Технические характеристики гусеничных кранов

приведены в табл. 9.9.

Грузоподъемность кранов приведена при минимальном вылете стрелы (рис. 9.4). Грузовые характеристики

кранов с вылетом стрелы, не превышающим 25 м, приведены в табл. 9.10.

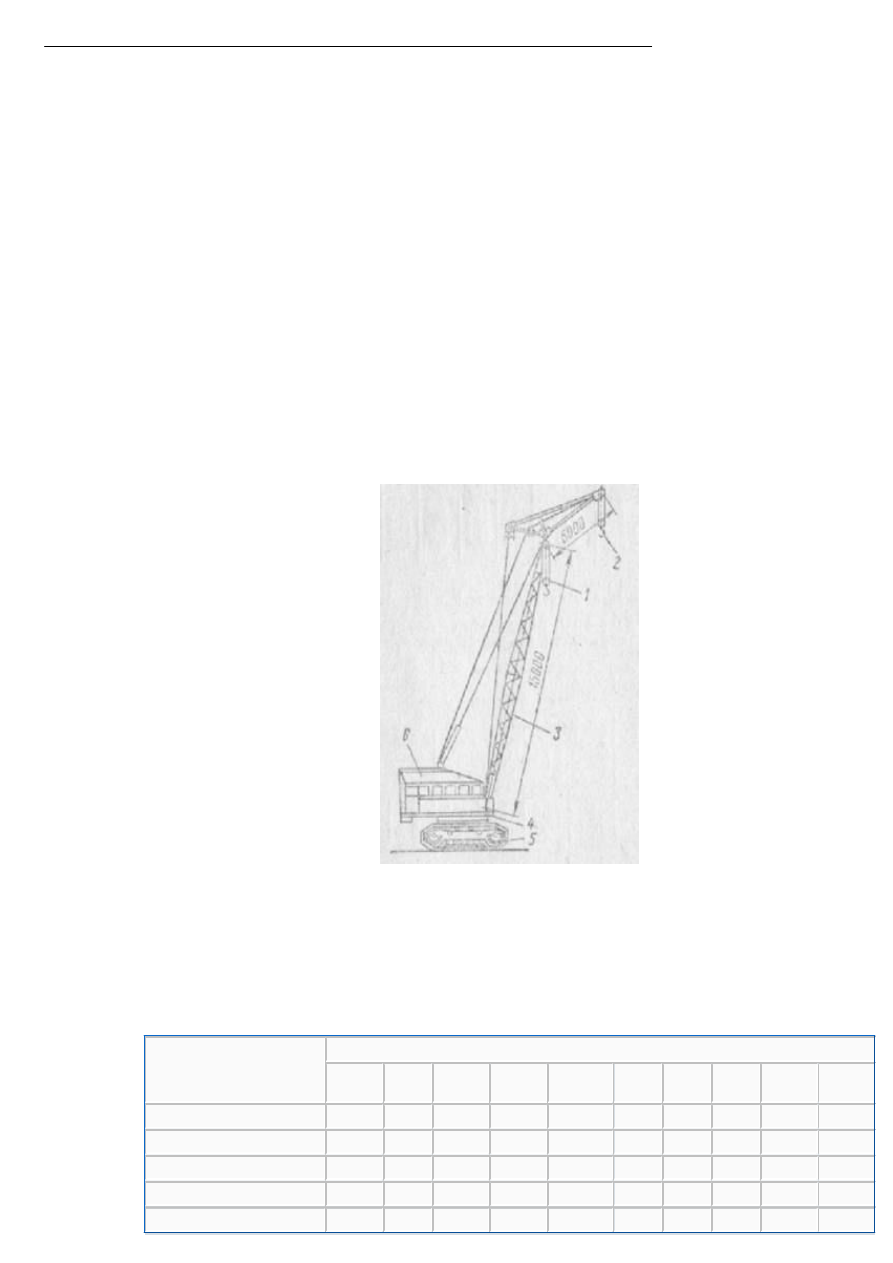

Рис. 9.4. Кран грузоподъемный на гусеничном ходу:

1 - грузовая обойма основного подъема; 2- грузовая обойма вспомогательного подъема; 3 – стрела; 4 -

опорно-поворотное устройство; 5 –опорно-ходовое устройство; 6 - кабина управления

Таблица 9.9. Гусеничные краны

Показатель

Марка крана

Э-801

Э-

10011

Э-1254

Э-1258

МКГ-25

ДЭК-

25Г

РДК-25

СКТ-40

ДЭК-50

Э-2508

Грузоподъемность, тс

Длина основной стрелы, м

11,0

12,5

15,0

Вылет стрелы, м, максимальный

10,7

12,0

10,1

12,0

14,0

12,3

14,0

12,0

Вылет стрелы, м, минимальный

3,8

4,0

3,8

4,25

4,0

4,5

6,0

4,3

Высота подъема крюка, м

8,1

9,2

10,7

12,0

11,5

12,3

14,0

13,3

13,7

Справочник строителя тепловых сетей (Захаренко С.Е.) - часть 12
