Hitachi Гидравлический экскаватор Zaxis (класс 330-3). Руководство - часть 1





ЧАСТЬ № TO1V7-R-00
Техническое руководство
Принципы работы
Класс 330-3
330-3330LC-3
350H-3350LCH-3
350LCK-3
350LC-3350LCN-3
Гидравлический экскаватор
Руководство по сервису состоит из следующих отдельных частей:
Техническое руководство (Принципы работы)
: Том № TO1V7-R
Техническое руководство (Поиск неисправностей)
: Том № TT1V7-R
Руководство по работам в условиях мастерских
: Том № W1V7-R
ВВЕДЕНИЕ
К ПОЛЬЗОВАТЕЛЯМ
• Данное руководство предназначено для опыт-
Если у вас возникнут какие-либо вопросы или
ного специалиста и содержит информацию, не-
замечания или вы обнаружите какие-либо
обходимую для выполнения технического об-
ошибки, относящиеся к содержанию данного
служивания и ремонта этой машины.
руководства, пожалуйста, обратитесь к нам,
используя форму, приложенную в конце данно-
Внимательно прочитайте данное руководство
го руководства.
и изучите его, чтобы получить правильную
(Примечание: Не отрывайте эту форму.
информацию о машине и процедурах ее тех-
Снимите с нее копию для использования):
нического обслуживания.
Служба технической поддержки, маркетинга и
публикации
Hitachi Construction Machinery Co. Ltd.
Тел.:
81-29-832-7084
Факс:
81-29-831-1162
ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА
Руководство по двигателю
• В дополнение к данному руководству, пожалуй-
Каталог запасных частей двигателя
ста, ознакомьтесь с перечисленными ниже ма-
Материалы для обучения фирмы Hitachi
териалами.
Руководство для оператора
Каталог запасных частей
СТРУКТУРА РУКОВОДСТВА
Информация, содержащаяся в
«Техниче-
• Данное руководство состоит из трех частей:
ском руководстве (Поиск неисправностей)»:
«Техническое руководство
(Принципы рабо-
техническая информация, необходимая для
ты)», «Техническое руководство (Поиск неис-
проверки рабочих характеристик, поиска и
правностей)» и «Руководство по работам в ус-
устранения неисправностей.
ловиях мастерских».
Информация, содержащаяся в «Руководстве
Информация, содержащаяся в «Техническом
по работам в условиях мастерских»:
руководстве (Принципы работы)»:
техническая информация, необходимая для
техническая информация, необходимая для
технического обслуживания и ремонта ма-
первичной и повторной доставки, приведения
шины; инструменты и приспособления, не-
в рабочее состояние и функционирования
обходимые для проведения технического
всех устройств и систем.
обслуживания и ремонта; нормативы по тех-
ническому обслуживанию; порядок снятия и
установки компонентов, а также разборки и
сборки машины.
НУМЕРАЦИЯ СТРАНИЦ
• Каждая страница имеет номер, проставлен-
ный внизу страницы по ее центру и содержа-
щий следующую информацию:
Пример: T 1-3-5
Порядковый номер страницы в подразделе
Номер подраздела
Номер раздела
T: - Техническое руководство W: - Руководство по работам в условиях мастерских
IN-01
ВВЕДЕНИЕ
ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ И НАД-
ПИСИ, СОПРОВОЖДАЮЩИЕ ИНФОРМА-
ЦИЮ О ТЕХНИКЕ БЕЗОПАСНОСТИ
В данном руководстве для предупреждения о
ПРЕДОСТЕРЕЖЕНИЕ:
потенциальной опасности, которая угрожает лич-
Данная надпись сигнализирует о вероятности
ной безопасности или может стать причиной по-
возникновения опасной ситуации, которая,
вреждения машины, используются нижеприве-
если не принять меры предосторожности,
денные предупредительные знаки и надписи, со-
может привести к травме или смертельному
провождающие информацию о технике безопас-
исходу.
ности.
ВАЖНО:
Это предупредительный знак, сопровождаю-
Данная надпись сигнализирует о ситуации,
щий информацию о технике безопасности. Этот
которая, при несоблюдении инструкций, мо-
знак привлекает ваше внимание к потенциальной
жет привести к повреждению машины.
опасности, угрожающей вашей личной безопас-
ности.
Ни в коем случае не пренебрегайте соблюдением
ПРИМЕЧАНИЕ:
инструкций по технике безопасности, сопровож-
Данная надпись предваряет дополнительную
даемым предупредительными знаками.
техническую информацию или ноу-хау.
Предупредительные знаки используются также
для привлечения внимания к весовым характери-
стикам элементов и частей.
Во избежание травм или повреждения машины
при подъеме тяжелых грузов обязательно убеди-
тесь, что используются соответствующие спосо-
бы подъема и соответствующее оборудование.
IN-02
РАЗДЕЛ 1 ОБЩАЯ ЧАСТЬ
СОДЕРЖАНИЕ
РАЗДЕЛОВ И
Подраздел 1 Технические характеристики
ПОДРАЗДЕЛОВ
Подраздел 2 Расположение компонентов
Подраздел 3 Технические характеристики
компонентов
РАЗДЕЛ 2 СИСТЕМЫ
Подраздел 1 Контроллеры
ТЕХНИЧЕСКОЕ
Подраздел 2 Система управления
РУКОВОДСТВО
Подраздел 3 Блок управления двигателем
(ECM)
(Принципы работы)
Подраздел 4 Гидравлическая система
Подраздел 5 Электрическая система
РАЗДЕЛ 3 ФУНКЦИОНИРОВАНИЕ
КОМПОНЕНТОВ
Подраздел 1 Насосный агрегат
Подраздел 2 Привод вращения поворотной
части
Подраздел 3 Гидрораспределитель
Подраздел 4 Клапан управления
Подраздел 5 Механизм передвижения
Подраздел 6 Гидрораспределитель системы
управления
Вся
информация, иллюстрации
и
Подраздел 7 Прочее оборудование (Пово-
технические характеристики, при-
ротная часть)
веденные в данном руководстве,
основаны на последней информации,
Подраздел 8 Прочее оборудование (Ходовая
касающейся данного изделия на
часть)
время публикации данного доку-
мента. Сохраняется право вносить
изменения в любое время без уве-
ТЕХНИЧЕСКОЕ РУКОВОДСТВО (Поиск неисправностей)
домления.
РАЗДЕЛ 4 ПРОВЕРКА РАБОЧИХ
РАЗДЕЛ 5 ПОИСК НЕИСПРАВНОСТЕЙ
ХАРАКТЕРИСТИК
Подраздел 1 Диагностика
Подраздел 1 Введение
Подраздел 2 Монитор
Подраздел 2 Стандартные значения
Подраздел 3 Dr. ZX
Подраздел 3 Проверка двигателя
Подраздел 4 Пересылка данных о работе экскавато-
Подраздел 4 Проверка экскаватора
ра
Подраздел 5 Проверка компонентов
Подраздел 5 Расположение компонентов
COPYRIGHT(C)2006
Подраздел 6 Неисправности группы A
Hitachi Construction Machinery Co., Ltd.
Подраздел 7 Неисправности группы B
Tokyo, Japan
Подраздел 8 Проверка электрической системы
Сохраняет за собой все права
РУКОВОДСТВО ПО РАБОТАМ В УСЛОВИЯХ МАСТЕРСКИХ
РАЗДЕЛ 1 ОБЩАЯ ЧАСТЬ
РАЗДЕЛ 3 ХОДОВАЯ ЧАСТЬ
Подраздел 1 Меры предосторожности
Подраздел 1 Подшипник опорно-поворотного
при разборке и сборке
устройства
Подраздел 2 Затяжка резьбовых со-
Подраздел 2 Механизм передвижения
единений
Подраздел 3 Центральный шарнир
Подраздел 3 Окраска
Подраздел 4 Механизм натяжения гусеницы
Подраздел 4 Удаление воздуха из
Подраздел 5 Натяжное колесо
гидробака
Подраздел 6 Опорный и поддерживающий
РАЗДЕЛ 2 ПОВОРОТНАЯ ЧАСТЬ
катки
Подраздел 1 Кабина
Подраздел 7 Гусеница
Подраздел 2 Противовес
РАЗДЕЛ 4 РАБОЧЕЕ ОБОРУДОВАНИЕ
Подраздел 3 Основная рама
Подраздел 1 Рабочее оборудование
Подраздел 4 Насосный агрегат
Подраздел 2 Гидроцилиндры
Подраздел 5 Гидрораспределитель
Подраздел 6 Привод вращения пово-
ротной части
Подраздел 7 Клапан управления
Подраздел 8 Клапан блокировки сис-
темы управления
Подраздел 9 Гидрораспределитель
системы управления
Подраздел 10 Блок электромагнитных
клапанов
РАЗДЕЛ 1
ОБЩАЯ ЧАСТЬ
СОДЕРЖАНИЕ
Подраздел 1 Технические
характеристики
Технические характеристики
T1-1-1
Эксплуатационные параметры
T1-1-2
Подраздел 2 Расположение
компонентов
Основные компоненты
T1-2-1
Электрическая система
(общий вид)
T1-2-3
Двигатель
T1-2-8
Насосный агрегат
T1-2-9
Механизм вращения
поворотной части
T1-2-9
Гидрораспределитель
T1-2-10
Гидрораспределитель
системы управления
T1-2-10
Блок электромагнитных
клапанов
T1-2-11
Механизм передвижения
T1-2-11
Подраздел 3 Технические
характеристики компонентов
Двигатель
T1-3-1
Оборудование двигателя
T1-3-4
Гидравлическое оборудование
T1-3-5
Электрическое оборудование
T1-3-10
1V7T-1-1
ОБЩАЯ ЧАСТЬ/ Технические характеристики

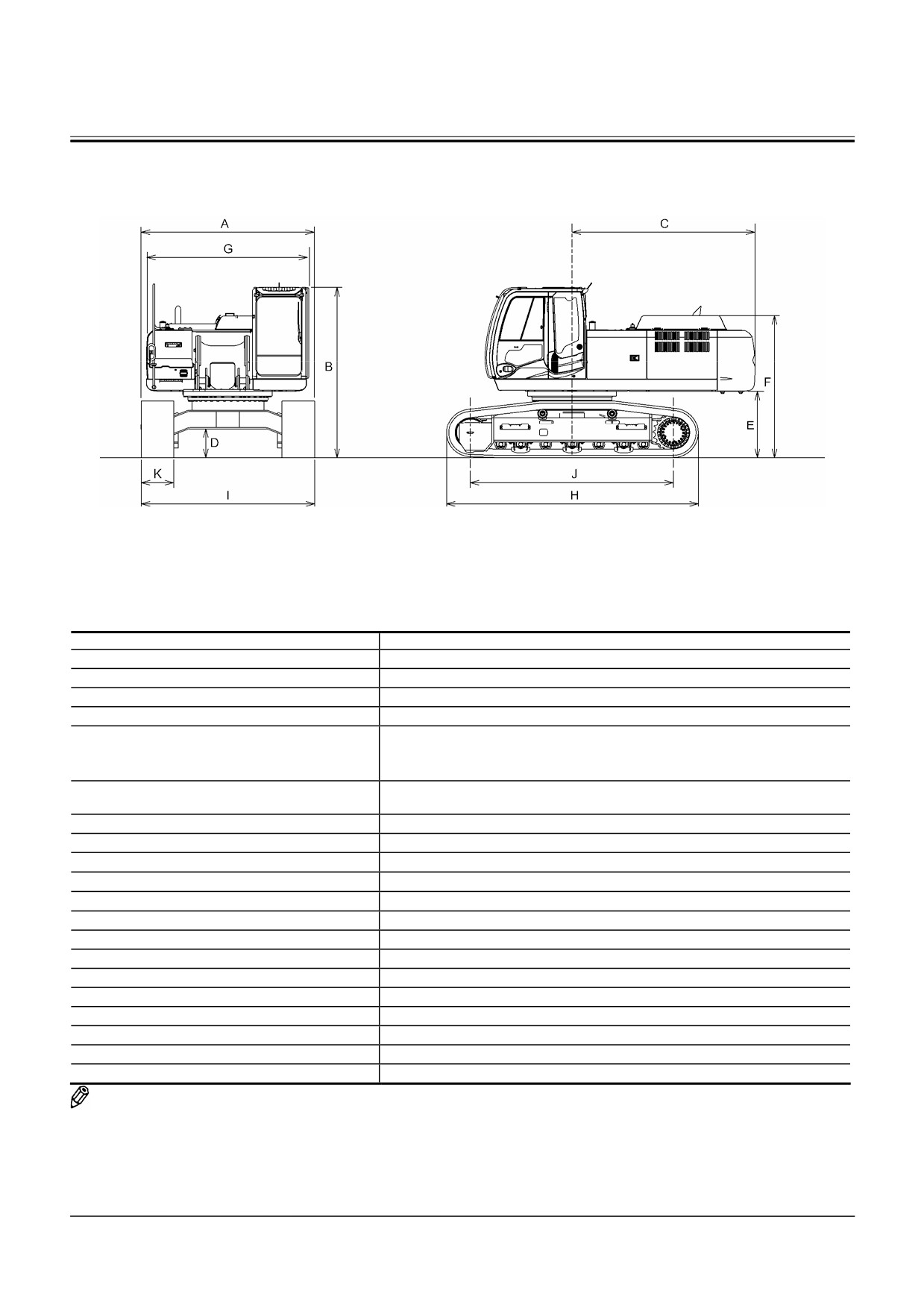

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ZAXIS330-3
T1V7-01-01-001
Модель экскаватора
ZAXIS330-3
Вид рабочего оборудования
Рукоять 3,2 м
Вместимость ковша (с "шапкой")
PCSA 1,40 м3, CECE 1,2 м3
Эксплуатационная масса
31600 кг
Масса базовой машины
24100 кг
Isuzu AH-6HK1XYSA-01,
Двигатель
202 кВт/1900 об/мин (275 л.с./1900 об/мин) (в режиме высокой
мощности)
A: Габаритная ширина
3190 мм
(без зеркал заднего вида)
B: Высота кабины
3160 мм
C: Радиус, описываемый хвостовой частью
3370 мм
D: Минимальный дорожный просвет
* 500 мм
E: Дорожный просвет под противовесом
* 1160 мм
F: Высота до капота двигателя
* 2590 мм
G: Габаритная ширина поворотной части
2990 мм
H: Длина гусеничного хода
4640 мм
I: Ширина гусеничного хода
3190 мм
J: Опорная длина гусениц
3730 мм
K: Ширина трака гусеницы
600 мм (с грунтозацепом)
Среднее давление на опорную поверхность
64 кПа (0,65 кгс/см2)
Частота вращения поворотной части
10,7 мин-1 (об/мин)
Скорость передвижения (высокая/низкая)
5,5/3,2 км/ч
Преодолеваемый уклон
35°
ПРИМЕЧАНИЕ: “*”Размеры не включают высоту грунтозацепа.
T1-1-1
ОБЩАЯ ЧАСТЬ/ Технические характеристики

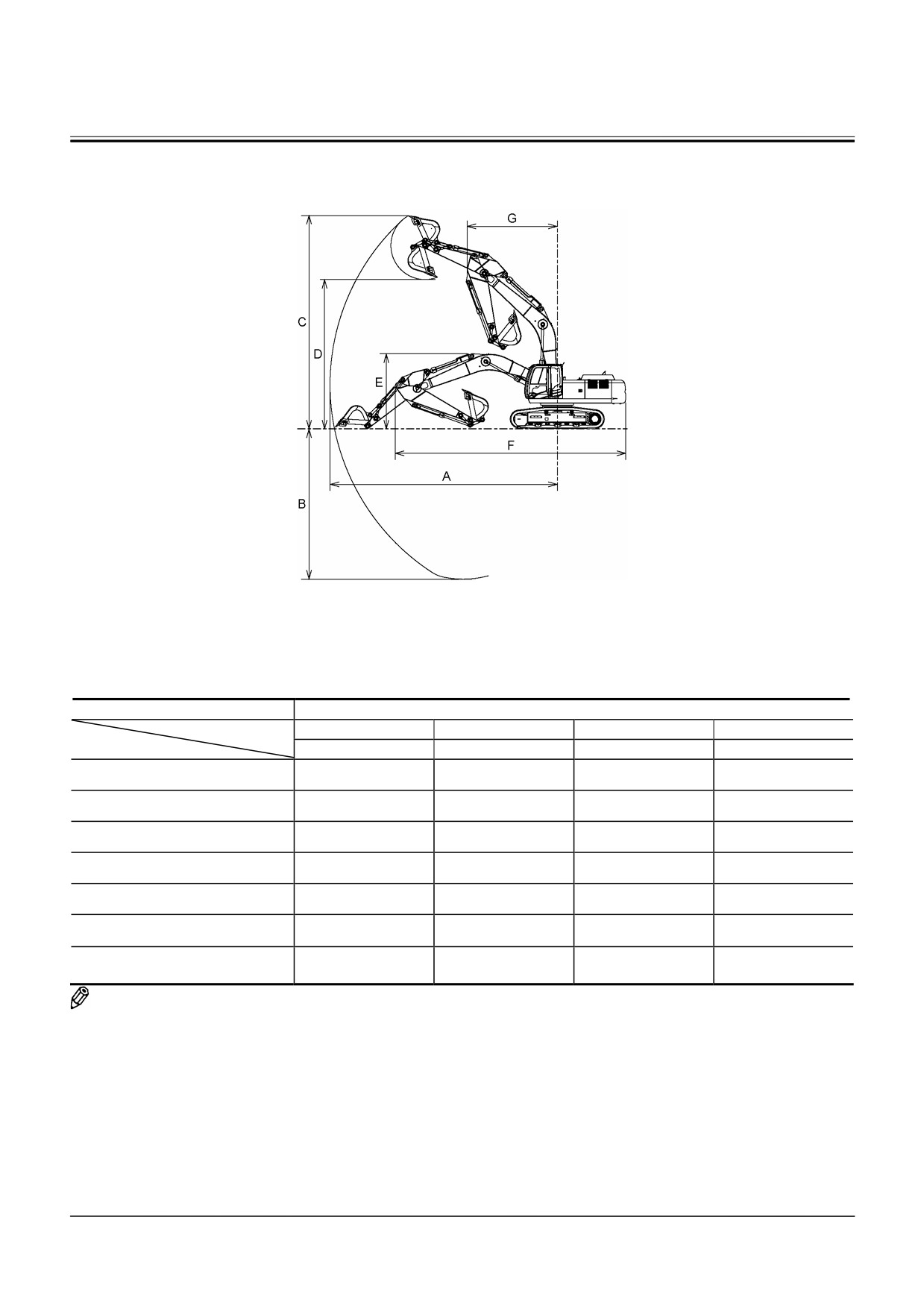

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
ZAXIS330-3 (машина с моноблочной стрелой)
T1V7-01-01-002
Модель экскаватора
ZAXIS330-3
Категория
Рукоять 2,33 м
Рукоять 2,67 м
Рукоять 3,2 м
Рукоять 4,0 м
Показатель
мм
мм
мм
мм
A: Максимальный радиус копания
10310
10570
11100
11860
B: Максимальная глубина копания
6500
6840
7380
8180
C: Максимальная высота резания
9980
9990
10360
10750
D: Максимальная высота выгрузки
6900
6940
7240
7630
E: Высота в транспортном положе-
3510
3470
3270
3600
нии
F: Габаритная длина в транспорт-
11170
11130
11000
11090
ном положении
G: Минимальный радиус вращения
4460
4610
4460
4470
поворотной части
ПРИМЕЧАНИЕ: Размеры не включают высоту грунтозацепа (за исключением п. Е).
T1-1-2
ОБЩАЯ ЧАСТЬ/ Технические характеристики

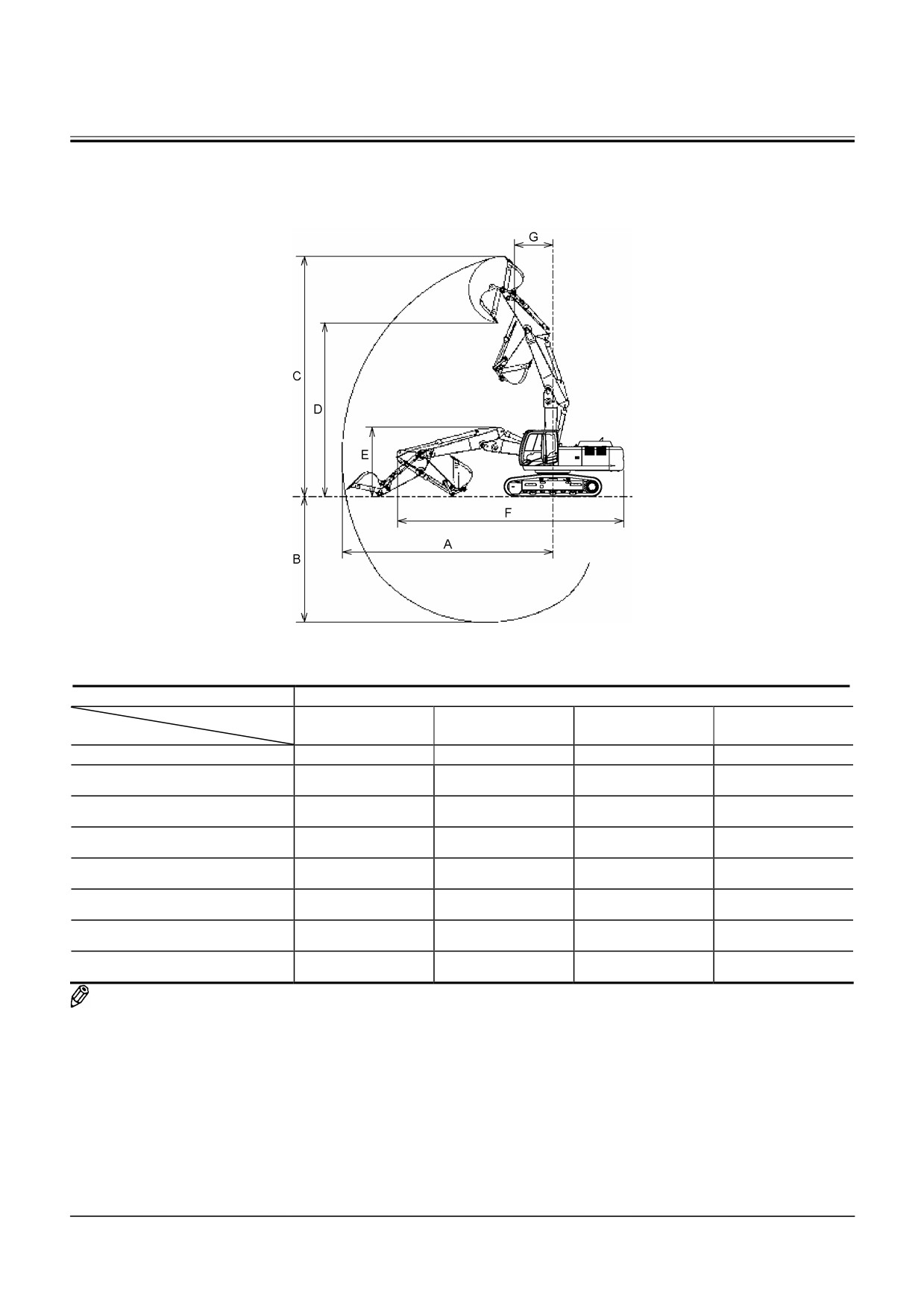

ZAXIS330-3 (машина с двухсекционной стрелой)
T1V7-01-01-003
Модель экскаватора
ZAXIS330-3
Категория
Рукоять 2,33 м
Рукоять 2,67 м
Рукоять 3,2 м
Рукоять 4,0 м
Показатель
мм
мм
мм
мм
A: Максимальный радиус копания
10390
10680
11220
12000
B: Максимальная глубина копания
10170
6360
6900
7700
C: Максимальная высота резания
11870
12060
12550
13210
D: Максимальная высота выгрузки
8550
8750
9240
9910
E: Высота в транспортном положе-
3380
3370
3310
3690
нии
F: Габаритная длина в транспорт-
11150
11110
11070
11020
ном положении
G: Минимальный радиус вращения
3250
3120
2890
3230
поворотной части
ПРИМЕЧАНИЕ: Размеры не включают высоту грунтозацепа (за исключением п. Е).
T1-1-3
ОБЩАЯ ЧАСТЬ/ Технические характеристики
T1-1-4
ОБЩАЯ ЧАСТЬ/Расположение компонентов

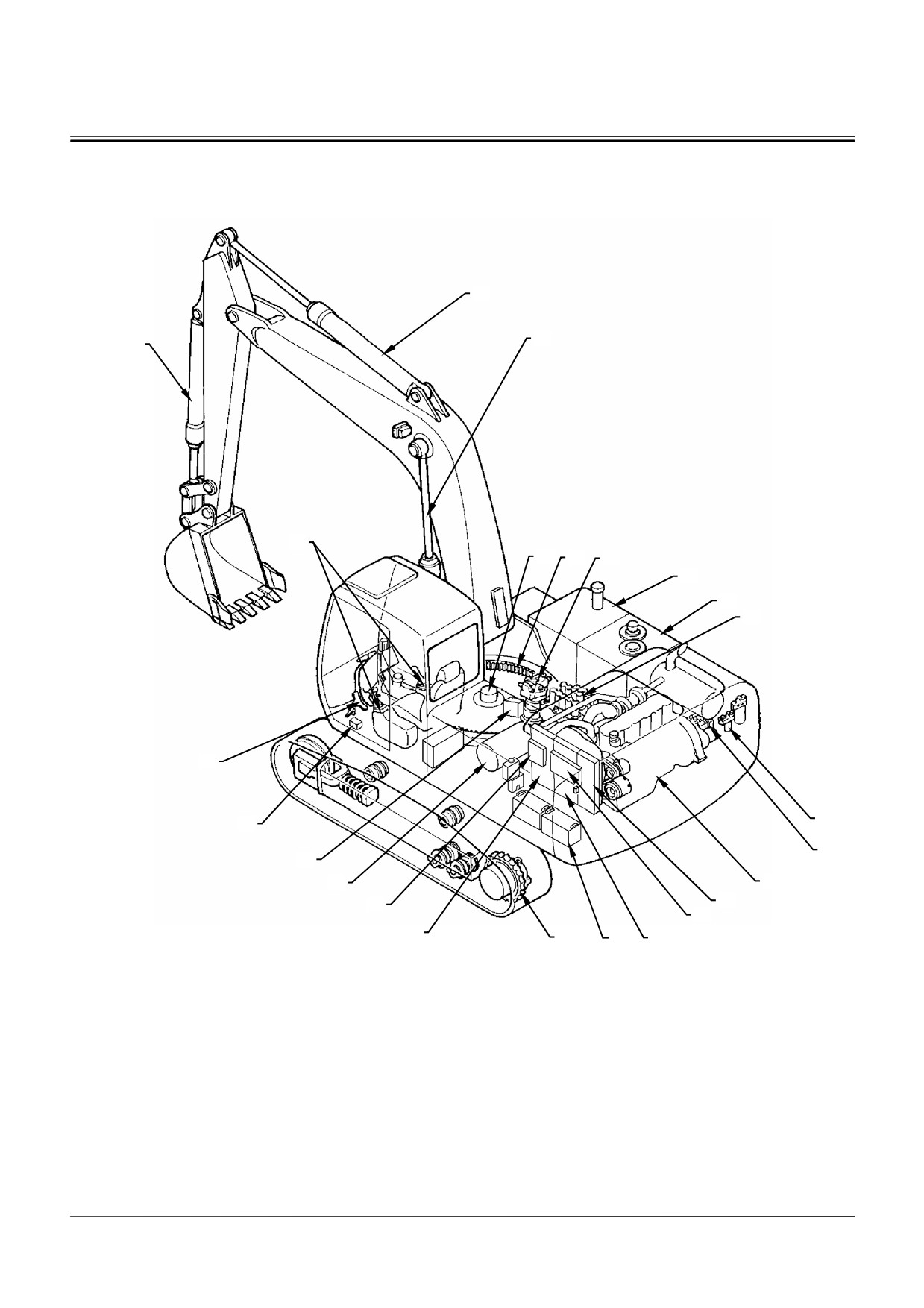

ОСНОВНЫЕ КОМПОНЕНТЫ
2
3
1
24
4
5
6
7
8
9
23
10
22
11
21
20
12
13
19
14
18
17
16
15
T1V7-01-02-006
1 -
Гидроцилиндр ковша
7 - Топливный бак
13 - Промежуточный охладитель
19 - Охладитель топлива
2 -
Гидроцилиндр рукояти
8 - Гидробак
14 - Конденсатор кондиционера
20 - Воздухоочиститель
3 -
Гидроцилиндр стрелы
9 - Гидрораспределитель
15 - Радиатор
21 - Гидрораспределитель сис-
темы управления
4 -
Центральный шарнир
10 - Фильтр системы управле-
16 - Аккумуляторная батарея
22 - Электромагнитный клапан
ния/Предохранительный
блокировки системы управ-
клапан системы управления
ления
5 -
Опорно-поворотное устрой-
11 - Насосный агрегат
17 - Механизм передвижения
23 - Клапан управления пере-
ство
движением
6 -
Механизм вращения пово-
12 - Двигатель
18 - Маслоохладитель
24 - Клапан управления рабочим
ротной части
оборудованием/Клапан
управления вращением по-
воротной части
T1-2-1
ОБЩАЯ ЧАСТЬ/Расположение компонентов

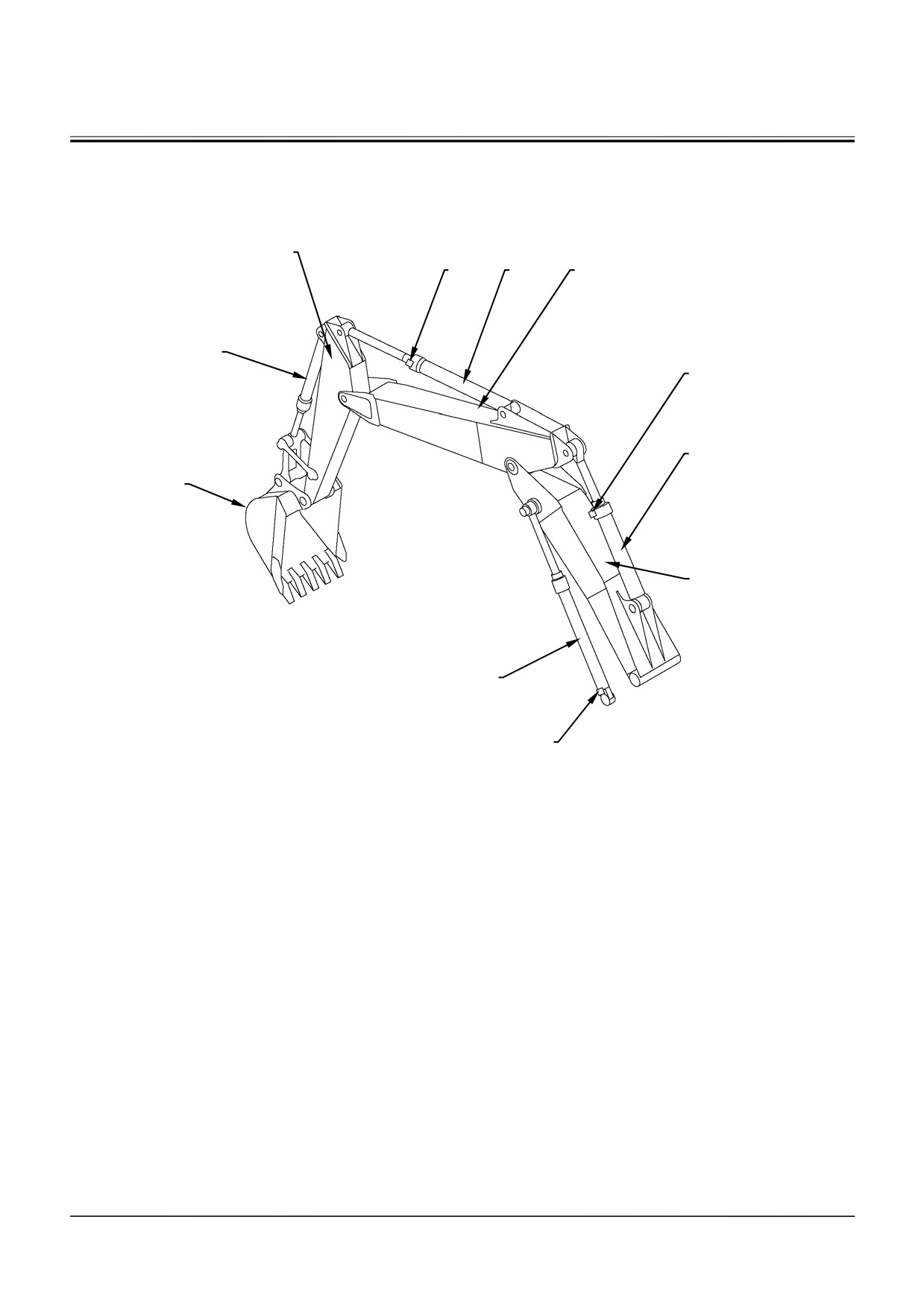

Рабочее оборудование (двухсекционная стрела)
3
4
5
6
2
7
8
1
9
11
T1V1-01-02-006
10
1 -
Ковш
4 - Запорный клапан для пре-
7 -
Запорный клапан для пре-
10 - Запорный клапан для пре-
дотвращения разрыва шлан-
дотвращения разрыва шлан-
дотвращения разрыва шлан-
гов (гидроцилиндр рукояти)
гов (гидроцилиндр позицио-
гов (гидроцилиндр стрелы)
нирования)
2 -
Гидроцилиндр ковша
5 - Гидроцилиндр рукояти
8 -
Гидроцилиндр верхней сек-
11 - Гидроцилиндр стрелы
ции стрелы
3 -
Рукоять
6 - Верхняя секция стрелы
9 -
Нижняя секция стрелы
T1-2-2
ОБЩАЯ ЧАСТЬ/Расположение компонентов

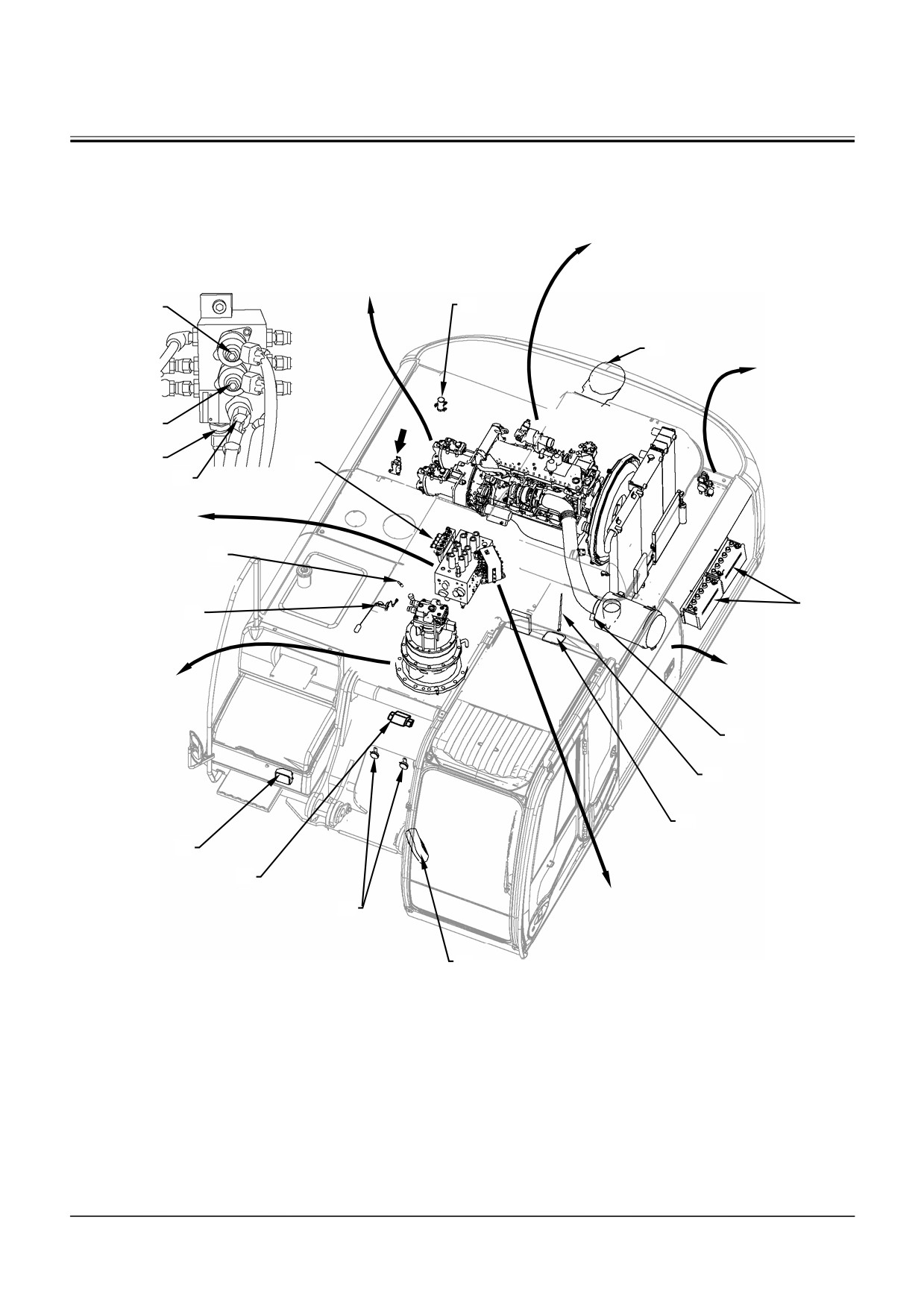

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА (ОБЩИЙ ВИД)
Двигатель
Датчик угла поворота
Датчик давления турбонаддува
Насосный агрегат
распред. вала
Датчик дав. в топливном коллек-
Датчики давления подачи насосов 1,2
Датчик частоты вращ.
торе
Датчики давления управления насосами 1,2
коленчатого вала
Выключатель перегрева
Электромагнитный клапан управления кру-
Датчик давления масла
Исполнительный механизм топ-
тящим моментом
в двигателе
ливного насоса
Электромагнитный клапан ограничения
Датчик темп. охлаж.
Клапан системы рециркуляции
максимальной подачи насоса 2
жидкости
отработавших газов (EGR)
Вид A
Датчик температуры
Смотрите стр. Т1-2-9.
Форсунка
топлива
Свеча предпускового подогрева
Датчик темп. надду-
17
1
Смотрите стр. Т1-2-8.
вочного воздуха
2
Электрическая сис-
тема (реле)
Датчик давления
свежего воздуха
Реле стартера 2
A
16
Реле аккумулятор-
ной батареи
Реле свечей пред-
15
13
пускового подогрева
14
Плавкий элемент
Гидрораспределитель
Смотрите стр. Т1-2-7.
Датчик давления
(движение рукояти к стреле)
Датчик давления (подъем
стрелы)
12
Смотрите стр. Т1-2-10.
3
11
Электрическая сис-
тема (место для раз-
мещения)
Датчик атмосфер-
Механизм вращения
ного давления
поворотной части
Датчик температуры
Датчик давления
воздуха на входе
(движение рабочего
Смотрите стр. Т1-2-7.
оборудования)
4
Смотрите стр. Т1-2-9.
5
6
10
9
Гидрораспределитель системы
8
управления
Датчик давления
(контур передвижения)
Датчик давления
7
(контур вращения поворот-
ной части)
T1V7-01-02-010
Смотрите стр. Т1-2-10
1 -
Электромагнит насоса
6 -
Антенна системы GPS (гло-
10 -
Рабочее освещение
14 - Датчик давления управления
бальной системы позициони-
насосом 2
рования)
2 -
Камера заднего вида
7 -
Монитор
11 -
Топливный датчик
15 - Датчик давления управления
насосом 1
3 -
Аккумуляторная батарея
8 -
Звуковой сигнал
12 -
Датчик температуры рабочей
16 - Электромагнитный клапан
жидкости
ограничения максимальной
подачи насоса 2
4 -
Выключатель засорения
9 -
Клапан управления верхней
13 -
Блок электромагнитных
17 - Электромагнитный клапан
воздухоочистителя
секцией стрелы (только для
клапанов
управления вращающим мо-
машины с двухсекционной стре-
ментом
лой)
5 -
Антенна для связи
T1-2-3
ОБЩАЯ ЧАСТЬ/Расположение компонентов

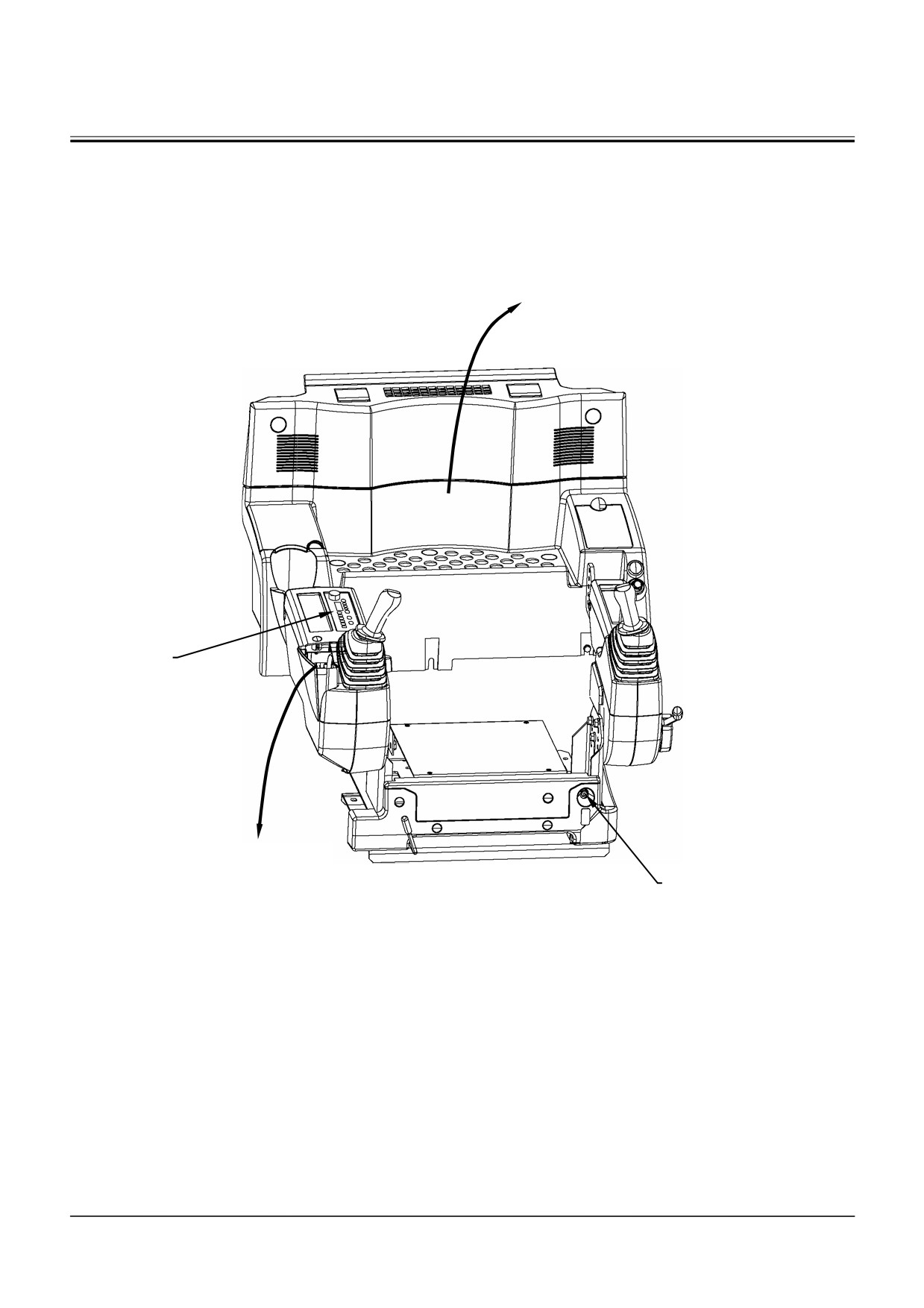

Электрическая система (в кабине)
Задний блок (смотрите
стр. Т1-2-5)
2
Панель переключателей
(смотрите стр. Т1-2-6)
T1V1-01-02-011
1
1 - Выключатель останов-
2 - Радиоприемник
ки двигателя
T1-2-4
ОБЩАЯ ЧАСТЬ/Расположение компонентов

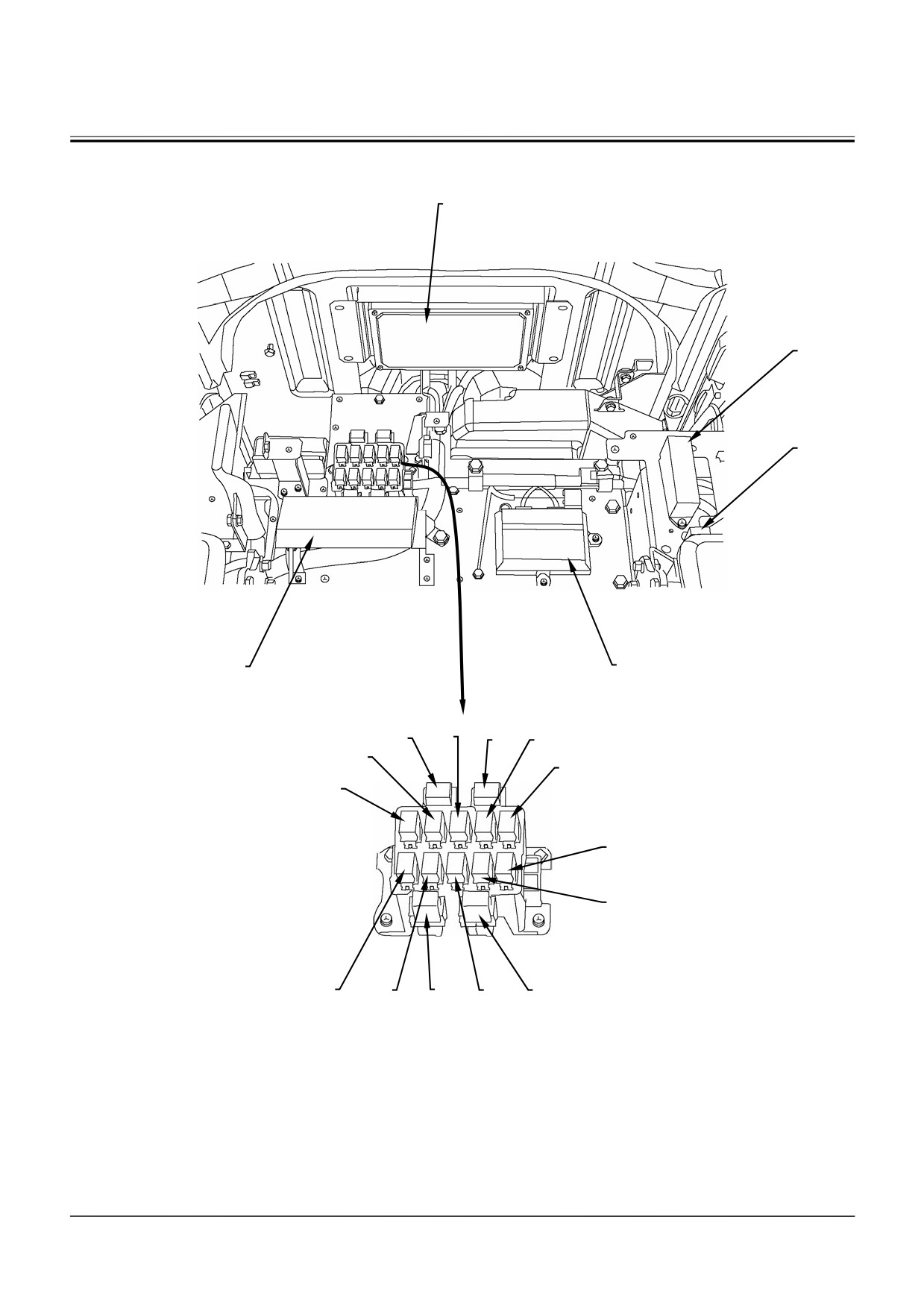

Электрическая система (задний блок)
1
2
3
T1V1-01-02-007
5
4
8
9
10
11
7
12
6
13
14
T1V1-01-02-009
19
18
17
16
15
1 -
Основной контроллер (МС)
6 -
Реле стартера 2 (R5)
11 - Реле блокировки системы
16 - Реле осветительных прибо-
управления (R12)
ров 2 (R8)
2 -
Блок плавких предохрани-
7 -
Реле блокировки стартера
12 - Реле защиты от перегрузки
17 - Основное реле электронного
телей
(R4)
(R1)
блока управления двигате-
лем (ЕСМ) (R14)
3 -
Разъем прибора Dr. ZX (ис-
8 -
Реле выключения конди-
13 - Реле стеклоочистителя (R6)
18 - Реле стеклоомывателя (R9)
пользуется как разъем для
ционера (R12)
загрузки прибора)
4 -
Информационный контрол-
9 -
Реле звукового сигнала
14 - Реле осветительных прибо-
19 - Реле включения звукового
лер (ICF)
системы безопасности (R3)
ров 1 (R7)
сигнала (R10)
5 -
Система спутниковой связи
10 - Реле кондиционера (R11)
15 - Реле максимальной произ-
(по специальному заказу)
водительности кондиционера
(R13)
T1-2-5















содержание      ..       1      2     ..
