8) Слишком долгая работа в одном месте создаст слой каменной пыли

под инструментом. Пыль ослабляет эффект воздействия. Переместите точ-
ку воздействия на объект, если объект не разрушается в течение 15 секунд.
Время непрерывной работы гидромолота не должно превышать 30 сек., в
противном случае происходит перегрев рабочих поверхностей в паре боек-
гильза, и резко повышается вероятность задиров и выхода из строя уплот-
нений. Время перерыва должно быть не меньше времени работы (включе-
ния).

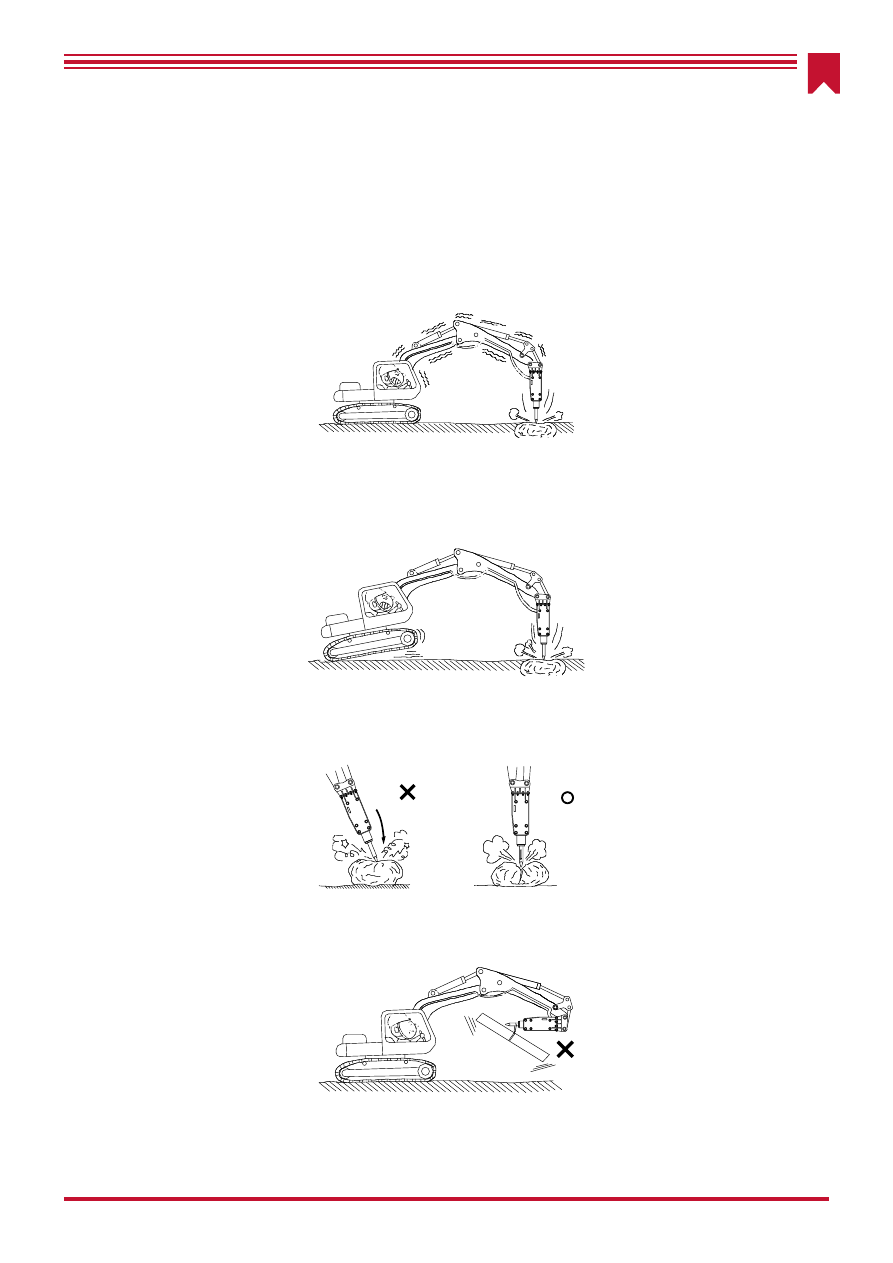

9) Работайте гидромолотом только спереди или сзади базовой машины.

Не используйте гидромолот с боковых сторон базовой машины. Это может
привести к опрокидыванию экскаватора, или резким разрушительным ко-
лебаниям машины.

10) Соблюдайте угол наклона гидромолота. Угол наклона не должен пре-

вышать ±15° от перпендикулярного положения к разрушаемой поверхности.

11) Никогда не используйте гидромолот как грузоподъемное средство.

Базовая машина может опрокинуться или повредиться.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Это руководство по поиску неисправностей было подготовлено для по-

мощи в определении вероятной причины, а затем средств по устранению
неисправностей. Если произошел отказ, определите детали, как указано в
таблице возможных неисправностей, и свяжитесь с нашей службой сервиса
или дистрибьютором.

УВЕДОМЛЕНИЕ!

Просмотрите таблицу возможных неисправностей и свяжитесь с
сервисной службой для проверки и ремонта любого пункта, кото-
рый механик не может исправить.

Таблица возможных неисправностей и инструкция по их исправлению

Признак

Причина

Способ исправления

Нет ударов

Перепутаны РВД (напор-слив.)

Поменяйте местами РВД.

Чрезмерное давление азота в
пневмокамере молота.

Отрегулируйте давление азота в
пневмокамере молота.

Клапан(ы) на трубопроводах закры-
ты.

Откройте клапан(ы) на трубопрово-
дах.

Нехватка масла.

Долейте масло.

Маленькая
энергия
удара

Утечка или блокировка на линии.

Проверьте линии питания молота.

Засорение фильтра.

Вымойте фильтр или замените.

Низкий уровень масла в баке.

Долейте масло.

Масло испорчено или загрязнено.

Замените масло.

Плохая работа базовой машины.

Свяжитесь со службой сервиса
базовой машины.

Утечка азота в пневмокамере.

Заполните азотом пневмокамеру.

Выход инструмента из положения
для взвода бойка.

Прижмите инструмент до упора
действием рабочего оборудования
базовой машины.

Нестабиль-
ная частота
ударов

Повреждение бойка или рабочей
поверхности гильзы.

Свяжитесь с местным дилером.

Боек движется вниз/вверх без на-
несения ударов по инструменту.

Прижмите инструмент действием
рабочего оборудования.

Затруднен-
ное движе-
ние инстру-
мента

Инструмент несоответствующего
диаметра.

Замените инструмент.

Инструмент и палец инструмента
заедают при движении инструмен-
та.

Зачистите грубую поверхность ин-
струмента и пальца.

Втулка инструмента и инструмент
создают препятствия перемеще-
нию.

Зачистите грубую поверхность
втулки.

Деформированный инструмент и
поверхность соударения.

Замените инструмент новым.

Утечка газа
из пневмока-
меры

Заедание заправочного клапана.

Прочистите заправочный клапан.

Повреждение кольца и/или газово-
го уплотнения.

Замените уплотнения новыми.

9. ИНСТРУМЕНТЫ ДЛЯ ОБСЛУЖИВАНИЯ

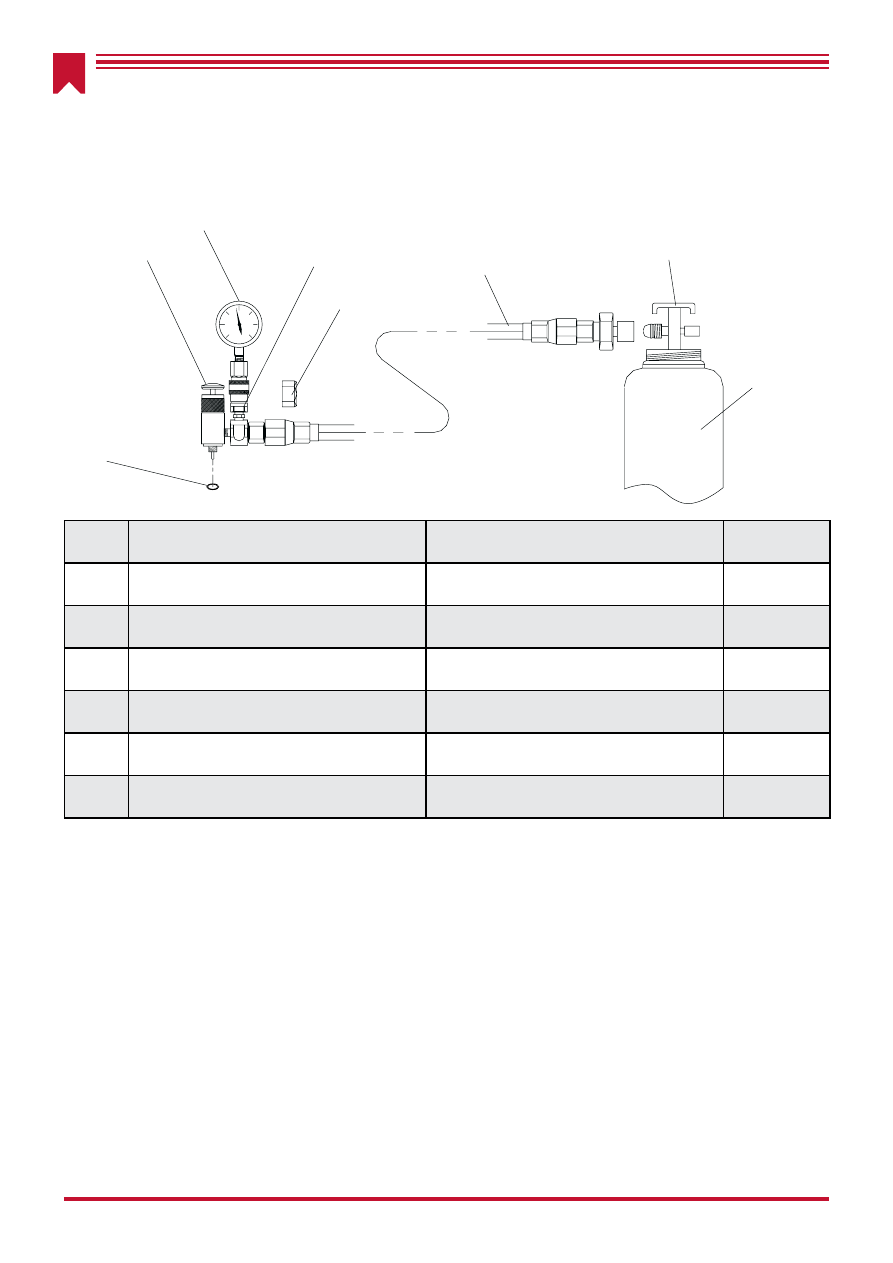

9.1. Устройство для зарядки пневмоаккумулятора азотом

№

Наименование детали

Номер детали

Кол-во

Манометр

Редуктор заправочный

Заглушка

Пневморукав

Баллон с азотом

5 литров

Кольцо круглого сечения

FB513212 (011-015-25)

Манометр

Игла упорная

Кольцо

уплотнительное

Редуктор

заправочный

Пневморукав

Вентиль баллона

Баллон

с азотом N2

Заглушка

10. ВЫБОР ИНСТРУМЕНТА

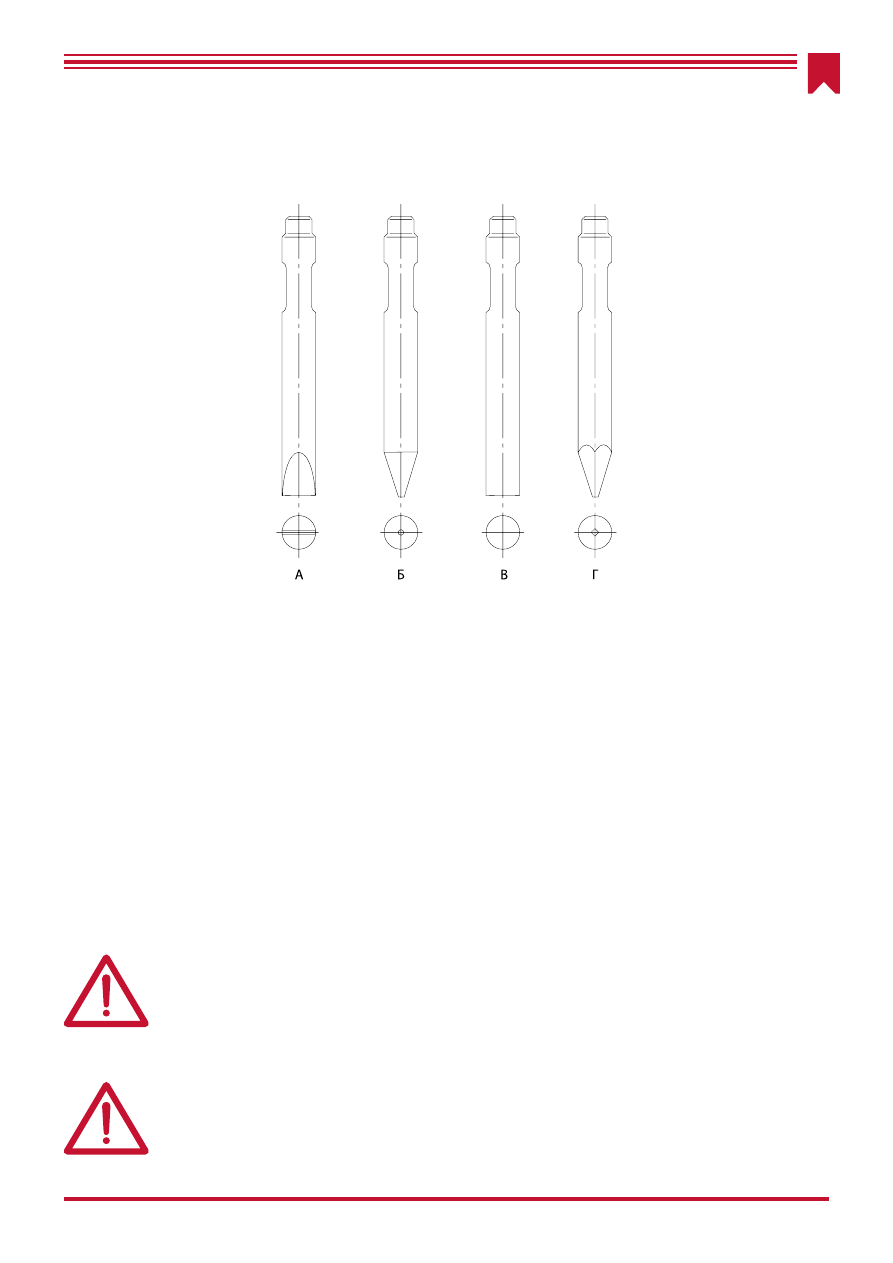

10.1. Руководство для выбора инструмента

А: Клин

• Подходит для всех видов рыхления или прокладки узких траншей на

мягких/средних неоднородных грунтах.

Б: Пика коническая

• Подходит для разрушения мягких однородных грунтов.
• Вторичное дробление мягких/средних блоков.

В: Пика тупая

• Подходит для разрушения негабаритных скальных глыб высокой твер-

дости.

Г: Пика пирамидальная

• Наиболее универсальный и эффективный тип инструмента для разру-

шения бетона, асфальтовых покрытий, мёрзлых грунтов.

ПРЕДУПРЕЖДЕНИЕ!

Запрещено осуществлять наварку защитных слоев на рабочий
инструмент, т.к. при нагревании инструмент теряет свою износо-
стойкость.

ПРЕДУПРЕЖДЕНИЕ!

Правильный выбор наиболее подходящего инструмента для
определенной работы является принципиально важным не толь-
ко для увеличения производительности гидромолота, но также и
для продолжительности службы инструмента.

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует исправную работу гидромолота в

течение 24 месяцев со дня продажи, но не более 1500 моточасов при соблю-
дении правил эксплуатации. Гарантия на щеки (корпус), детали крепления
(винты, болты, гайки, шайбы), уплотнения, включая уплотнительные кольца
– 6 месяцев. Гарантия не распространяется на быстроизнашивающиеся де-
тали: втулка цельная рабочего инструмента, шайба упорная, палец инстру-
мента, штифт пружинный, а также на детали металлоконструкции, подвер-
женные естественному износу.

Поставщик не несет ответственности в случаях:
∙ использования гидромолота не по назначению или на базовых машинах,

несоответствующих по техническим характеристикам;

∙ использования гидромолота на неисправных базовых машинах;
∙ неправильного обслуживания или использования;
∙ недостаточного технического обслуживания;
∙ применения нерекомендуемых масел и смазочных материалов;
∙ несоблюдения требований к чистоте и вязкости гидравлического масла;
∙ самостоятельного несогласованного с изготовителем изменения кон-

струкции гидромолота;

∙ повреждений, связанных с применением запасных частей, изготовлен-

ных другими производителями;

∙ повреждения базовой машины (экскаватора) от некомпетентного исполь-

зования гидромолота.

Примечание: предприятие-изготовитель имеет право вносить в конструк-

цию гидромолота непринципиальные изменения, не отраженные в руковод-
стве по эксплуатации.

12. РЕГИСТРАЦИОННЫЙ БЛАНК

Заполните этот бланк и храните его вместе с инструкцией по эксплуата-

ции. Используйте данные этого бланка при обращении к Вашему дилеру.

МОДЕЛЬ ИЗДЕЛИЯ: _____________________________________________________

СЕРИЙНЫЙ НОМЕР ИЗДЕЛИЯ: ___________________________________________

ДАТА ИЗГОТОВЛЕНИЯ: __________________________________________________

ВАШ ДИЛЕР: ____________________________________________________________

ДАТА ПРОДАЖИ: ________________________________________________________

МАРКА И МОДЕЛЬ БАЗОВОЙ МАШИНЫ: __________________________________

12.1. Упаковочный лист гидромолота Impulse

№

Наименование

Кол-во, шт

Гидромолот

Подвеска

РВД (рукав высокого давления)

Рабочий инструмент

ПИКА

КЛИН

Палец рабочего инструмента

Стопор пальца рабочего инструмента

Шприц плунжерный 300мл

Смазка рабочего инструмента 300мл

Редуктор заправочный

Манометр с глицериновым наполнением

Баллон азотный 5л с вентилем

Переходник к баллону азотному

Кольцо уплотнительное ф16-ф6-2

Кольцо уплотнительное к баллону

Гайка накидная G3/4"

Пневмо рукав 3/8"-1000

Выколотка

Ключ рожковый 27*32

Ящик инструментальный

Инструкция по эксплуатации гидромолота

Гарантийный талон
