ТЕПЛОСЧЕТЧИК ИМ2300Т
Руководство по эксплуатации
ИМ23.00.00.002РЭ
г. Пермь
2010
Содержание
Введение
5
1. Описание и работа
5
1.1. Назначение изделия
5
1.2. Характеристики
6
1.3. Состав
9
1.4. Устройство и работа теплосчетчика
10
1.5. Устройство и работа составных частей
10
1.6. Маркировка и пломбирование
11
2. Использование по назначению
11
2.1. Эксплуатационные ограничения
11
2.2. Монтаж
11
2.3. Подготовка к работе
11
2.4. Использование изделия
12
3. Техническое обслуживание
12
3.1. Общие указания
12
3.2. Методика поверки
12
4. Хранение
15
Перечень нормативно-технической документации
15

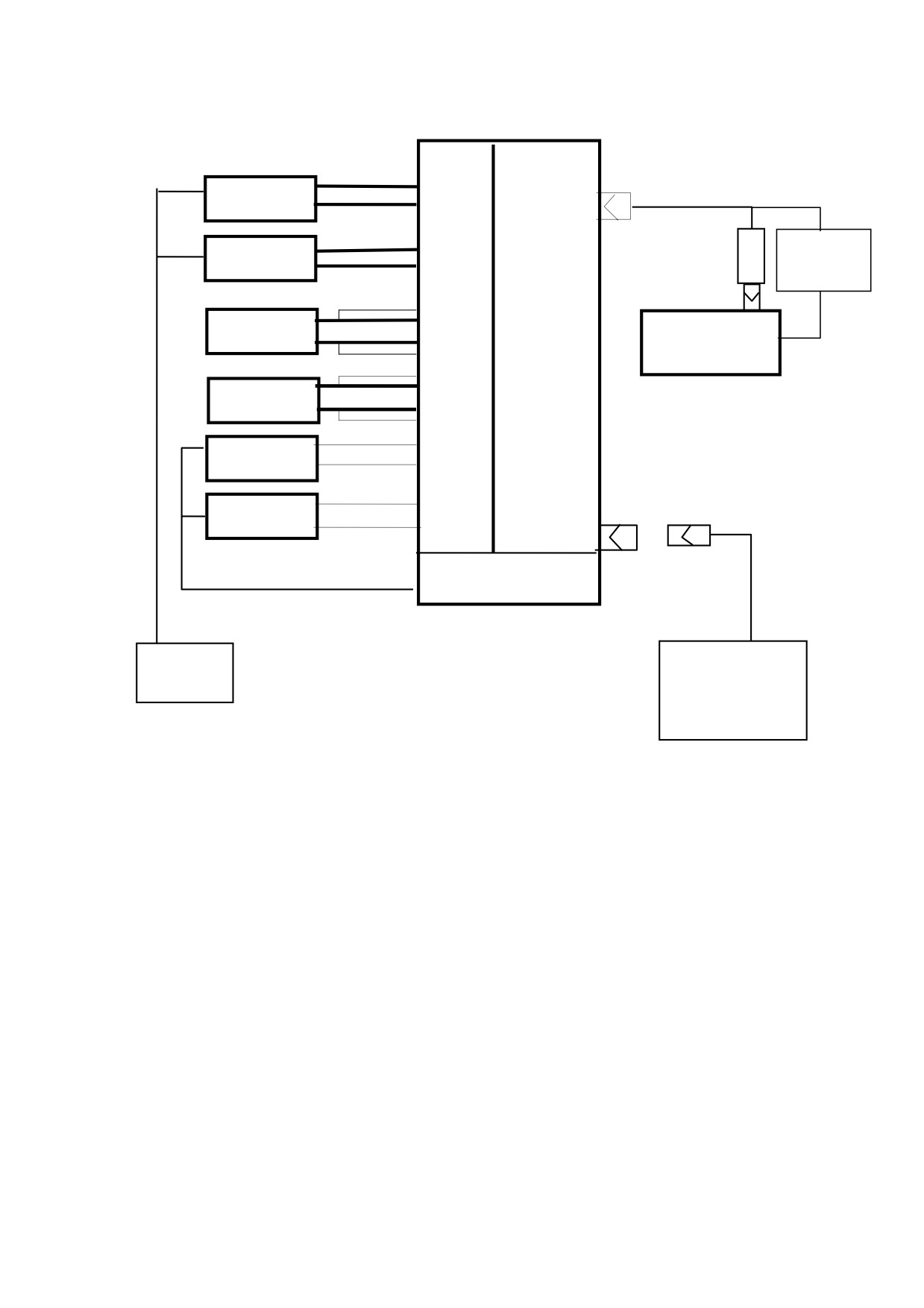

Приложение 1. Схема структурная теплосчетчика ИМ 2300 Т
16
Приложение 2. Основные преобразователи, применяемые в
теплосчетчике ИМ2300Т
17
Система менеджмента качества ФГУП «ОКБ «Маяк» соответствует тре-
бованиям ГОСТ Р ИСО 9001-2001 (ИСО 9001:2000)
Сертификат соответствия № РОСС RU.ИС94.К00129
Учетный номер Регистра систем качества № 08825
Россия, 614990, г. Пермь, ул. Данщина, 19.
e-mail: okbmayak@mpm.ru
факс: (342) 237-17-49
4
Введение
Настоящее руководство по эксплуатации (РЭ) предназначено для изучения
устройства, принципа действия, правил эксплуатации и технического обслужи-
вания теплосчетчика ИМ 2300Т (далее теплосчетчик).
Теплосчетчик соответствует ГОСТ Р 51649-2000 и ТУ ИМ23.00.00.002ТУ.
В руководстве по эксплуатации приведены основные технические характери-
стики теплосчетчика, методы поверки, требования по монтажу и эксплуатации
теплосчетчика и другие сведения, необходимые для правильной эксплуатации.
При изучении и эксплуатации теплосчетчика необходимо дополнительно
пользоваться следующими документами:
- правила учета тепловой энергии и теплоносителя
- паспорт теплосчетчика
- руководство по эксплуатации (РЭ) прибора вторичного теплоэнерго-
контроллера ИМ2300
- РЭ на измерительные преобразователи (далее - датчики), входящие
в состав теплосчетчика
- паспорта на датчики, входящие в состав теплосчетчика
В руководстве по эксплуатации приняты следующие обозначения составных
частей теплосчетчика:
вторичный прибор ИМ2300
- ВПр
дополнительный блок питания датчиков
- БПд
комплект термопреобразователей сопротивления
- ТПС
датчик избыточного давления
- ДИ
термопреобразователь сопротивления с нормиро-
- ТС
ванным токовым выходом
программа просмотра, анализа и подготовки отчет-
- ППД
ных документов для IBM PС
1. Описание и работа
1.1. Назначение изделия
1.1.1.Теплосчетчик ИМ2300Т предназначен для измерения и коммерческого
учета количества тепловой энергии, массы теплоносителя и регистрации теп-
лоэнергетических параметров на узлах учета водяных и паровых систем тепло-
снабжения в соответствии с «Правилами учета тепловой энергии и теплоноси-
теля» (Москва ,1995 - в дальнейшем Правила).
1.1.2. Теплосчетчик обеспечивает непрерывный круглосуточный автомати-
ческий режим сбора параметров по каналам измерения расхода, температуры,
давления и расчет параметров теплоносителя и тепловой энергии, учет време-
ни работы, регистрацию во внутреннем архиве теплосчетчика глубиной не ме-
нее 45 суток, индикацию текущих параметров на встроенном табло, передачу
текущих и архивных параметров на верхний уровень (IBM PC) по его запросу,
просмотр архивных и текущих параметров и формирование отчетных докумен-
тов на IBM PC(в табличном и графическом форматах) по инициативе обслужи-
вающего персонала.
1.1.3. Запись теплосчетчика при заказе и в документации другой продукции,
в которой он может быть применен:
Теплосчетчик ИМ2300Т-Gx1-Trx2/Tix3-Px4 ИМ23.00.00.002ТУ
5
x1 - количество преобразователей расхода;
x2 - количество термопреобразователей сопротивления с 4-х проводным
подключением;
x3 - количество термопреобразователей сопротивления c унифицирован-
ным токовым выходом 4 -20 мА;
x4 - количество датчиков давления.
Более подробные сведения, необходимые для заказа теплосчетчика, зано-
сятся в опросный лист, который направляется предприятию- изготовителю.
1.2. Характеристики
1.2.1. Класс теплосчетчиков по ГОСТ Р 51649-2000 - «В» с наименьшим
значением разности температур в подающем и обратном трубопроводах
Δtн=2оС.
1.2.2 .Перечень параметров, измеряемых, рассчитываемых, регистрируемых
и индицируемых теплосчетчиком выбирается из числа указанных в таблице 1,
в зависимости от типа узла учета (источник, потребитель, закрытая, открытая,
зависимая, независимая система теплоснабжения и т.п.) и приводится в пас-
порте на конкретную модификацию теплосчетчика.
1.2.3 Пределы допускаемой погрешности измерения параметров приведены
в таблице 1 и записаны в паспорте на теплосчетчик.
1.2.4.Формулы получения расчетных значений для каждого из рассчитывае-
мых значений параметров для водяных и паровых систем теплоснабжения при-
ведены в приложении В руководства по эксплуатации прибора вторичного теп-
лоэнергоконтроллера ИМ2300.
1.2.5. Общее количество каналов измерения 8.
Таблица 1
Параметры
действия над параметрами
NN
Наименование
Размер-
изме-
рас-
регист-
инди-
Пределы допустимой относительной
п/п
ность
рение
чет
рация
кация
(абсолютной) погрешности
в архив
1
Объем (масса) теплоноси-
м3 (тонн)
+
Вода: ±2% при Q=4-100% (отн.)
теля в подающем трубо-
+
(+)
проводе
Пар: ±3% при Q=10-100% (отн.)
2
Объем
(масса) горячей
м3 (тонн)
+
±2% при Q=4-100%(отн.)
воды в обратном трубопро-
+
(+)
воде
3
Объем
(масса) воды на
м3 (тонн)
+
(+)
+
±2% при Q=4-100%(отн.)
подпитку
4
Объем (масса) теплоноси-
м3 (тонн)
+
(+)
+
±2% при Q=4-100%(отн.)
теля на горячее водоснаб-
жение (подача)
5
Объем (масса) теплоноси-
м3 (тонн)
+
(+)
+
±2% при Q=4-100%(отн.)
теля на горячее водоснаб-
жение (циркуляция)
6
Температура теплоноси-
0С
+
+
±(0.6+0.004*t) (абс.)
теля в подающем трубо-
проводе
7
температура теплоносите-
0С
+
+
±(0.6+0.004*t) (абс.)
ля в обратном трубопрово-
де
8
температура подпиточной
0С
+
+
±(0.6+0.004*t) (абс.)
воды, конденсата или пара
6
9
температура теплоносите-
0С
+
+
±(0.6+0.004*t) (абс.)
ля на горячее водоснабже-
ние (подача)
10
температура теплоносите-
0С
+
+
±(0.6+0.004*t) (абс.)
ля на горячее водоснабже-
ние (циркуляция)
11
давление в подающем
МПа
+
+
±2%(отн.) при давлении
(30%-
трубопроводе
100%) Рмах
12
давление в обратном тру-
МПа
+
+
±2%(отн.) при давлении
(30%-
бопров.
100%) Рмах
13
давление подпит.
МПа
+
+
±2%(отн.) при давлении
(30%-
воды
100%) Рмах
14
тепловая мощность
ГКал/ч
+
+
не нормируется
15
тепловая энерги
ГКал
+
+
Водяные системы:
±4% при 20≤ΔΤ<145°С
±5% при 10≤ΔΤ<20°С
±5,5% при 4≤ΔΤ<10°С
±7,5% при 2≤ΔΤ<4°С (отн.)
Паровые системы:
±4% при расходе от 30 до 100%
±5% при расходе от 10 до 30%
16
масса теплоносителя за
т
+
+
не нормируется
час (подающий труб.)
17
масса теплоносителя за
т
+
+
не нормируется
час (обратный труб.)
18
масса теплоносителя за
т
+
+
не нормируется
час (подпитка)
19
ср. температ. за час
(по-
оС
+
+
не нормируется
дающий труб.)
20
ср.температура за час (об-
оС
+
+
не нормируется
ратный трубопров.)
21
ср.температура за час
оС
+
+
не нормируется
(подпитка)
22
ср.температура за час
оС
+
+
не нормируется
(ГВС - подача)
23
ср.температура за час
оС
+
+
не нормируется
(ГВС - циркуляция)
24
ср. давление за час
(по-
МПа
+
+
не нормируется
дающий труб.)
25
ср. давление за час (об-
МПа
+
+
не нормируется
ратный трубопров.)
26
ср. давление за час (под-
оС
+
+
не нормируется
питка)
27
ср. давление за час (ГВС -
оС
+
+
не нормируется
подача)
28
ср. давление за час (ГВС -
оС
+
+
не нормируется
циркуляция)
29
тепловая энергия ∑
ГКал
+
+
+
не нормируется
с начала включения
30
масса теплоносителя с на-
т
+
+
+
не нормируется
чала включения
31
наработка теплосчетчика с
ч
+
+
+
0.1%(отн.)
начала включения
32
наработка ВПр с начала
ч
+
+
+
0.1%(отн.)
включения
1.2.6. Для измерения количества теплоносителя или горячего водоснабжения
в теплосчетчике используются датчики с частотным или число-импульсным
выходным сигналом со следующими характеристиками:
- диапазон частотного (число-импульсного) выходного сигнала 0.6 - 2000 Гц;
- минимальная длительность импульса -
0.25 мс;
- минимальная скважность -
2;
- пределы допускаемой относительной погрешности при измерении объема в
диапазоне расходов от 4 до 100 % -
±2%;
- уровни выходных сигналов -
по разделу 6 ГОСТ 26.010;
- параметры линии связи между датчиком и ВПр - по РЭ на датчики
7
1.2.7. Для измерения температуры и разности температур теплоносителя в
подающем и обратном трубопроводах водяных систем используются комплекты
термопреобразователей сопротивления со следующими характеристиками:
- диапазон измерения -
1 - 150 0С;
-номинальная статическая характеристик:а:
100П; 500П (W100=1,3910);
100М (W100=1,4280);
Pt100; Pt500 (W100=1,3850);
- класс точности по ГОСТ 6651-94
класс В;
- способ подключения -
4-х проводная линия;
- сопротивление линии связи, не более -
100 Ом.
1.2.8. Для измерения температуры подпиточной воды, конденсата или пара
используется одиночный термопреобразователь сопротивления по п.1.2.7 или
термопреобразователь сопротивления с нормированным токовым выходом 4 -
20 мА со следующими характеристиками:
- диапазон измерения -
вода: 1 - 100 0С
пар
100 - 5000С;
- пределы допускаемой приведенной погрешности -
±0.25%.
1.2.9. Для измерения давления используются датчики избыточного давления
с нормированным токовым выходом 4 - 20 мА..
1.2.10 Типы основных датчиков (измерительных преобразователей) , при-
меняемых в теплосчетчике ИМ2300Т, приведены в приложении 2. В теплосчет-
чике могут применяться датчики других типов, совместимые по выходным ха-
рактеристикам с вторичным прибором ИМ2300 и внесенные в Государственный
реестр средств измерений Российской Федерации.
Датчики, примененные в конкретном теплосчетчике, занесены в паспорт на
теплосчетчик.
1.2.11. В качестве вторичного прибора в теплосчетчике использован тепло-
энергоконтроллер ИМ2300, соответствующий
техническим условиям
ИМ23.00.00.001ТУ в исполнении «Тепловычислитель для воды» или «Тепловы-
числитель для пара». Вторичный прибор ИМ2300 обеспечивает сбор, расчет,
индикацию, регистрацию и хранение параметров в соответствии с Правилами,
а также передачу данных через интерфейс RS-485 или RS-232 в IBM PC по ее
запросу.
1.2.12. Теплосчетчик комплектуется по дополнительному заказу:
- программой для IBM PC для получения данных от теплосчетчика, их обра-
ботки, подготовки и получения отчетных документов;
- конвертором интерфейсов
«RS-232 -- RS-485» для подключения тепло-
счетчика к IBM PC на расстояние не менее, -
до 1.2 км;
-
двухканальным блоком питания
24(18)В, 250 мА для питания датчиков
расхода;
-
считывателем архива;
-
устройством передачи данных.
1.2.13 Температура воды (пара) -
1 -150 0С (100 - 5000С)
1.2.14 Количество архивируемых параметров, не менее -
8.
1.2.15 Глубина архива для хранения почасовых значений параметров
45суток.
1.2.16 Время установления рабочего режима -
не более 30 минут.
1.2.17 Время хранения данных при отключении питания, не менее - 1 год.
1.2.18 Наработка на отказ -
10000 часов.
1.2.19 Среднее время восстановления не более -
2 часов.
1.2.20 Средний срок службы -
10 лет.
8
1.2.21 Питание теплосчетчика:
- вторичного прибора от сети переменного однофазного тока напряжением
220 В +10/-15% с частотой 50 +/-1 Гц.
- датчиков давления и температуры с выходом 4-20 мА от ИМ2300
- датчиков расхода в соответствии с РЭ на них.
1.2.22 Потребляемая мощность, не более, ВА:
- ВПр
7
- датчиков давления и температуры с выходом 4-20 мА
1
- датчиков расхода
по РЭ на датчики
1.2.23 Габаритные размеры, мм, не более:
ВПр щитового исполнения
72х144х130;
ВПр настенного исполнения
190х170х45;
датчиков
по РЭ на датчики
1.2.24 Масса, не более, кг:
ВПр
1.1
датчиков
по РЭ на датчики
1.2.25 Время установления выходных сигналов не более -
10 с
1.2.26 Теплосчетчики выдерживают короткое замыкание линий связи в тече-
ние 30 минут.
1.2.27. В части воздействия климатических факторов внешней среды тепло-
счетчик соответствует исполнению УХЛ и предназначен для эксплуатации в
помещениях категории 4.2 для районов с умеренно-холодным климатом по
ГОСТ 15150.
1.2.28. Датчики, входящие в состав теплосчетчика, должны эксплуатиро-
ваться в условиях, указанных в РЭ на эти датчики, с указанием этих условий в
комплекте документации на конкретный теплосчетчик.
1.2.29. По защищенности от воздействий внешней среды теплосчетчик от-
носится к защищенным от воздействия твердых тел (датчики от воды) и соот-
ветствует категории IP30.
1.2.30. Теплосчетчик нельзя использовать во взрывоопасных помещениях.
1.3. Состав
1.3.1. Состав и комплект поставки определяется в соответствии с функцио-
нальным назначением теплосчетчика (закрытая, открытая системы теплоснаб-
жения, источник, потребитель и т.п. в соответствии с опросным листом, пред-
ставляемым заказчиком) и в него входят:
Наименование
Обозначение
Количество
Примеча-
ние
Многофункциональный вто-
ИМ 2300
1
ричный прибор
Датчик расхода
по опросному листу
по опр. листу
из рекоменд.
перечня
Датчик температуры
по опросному листу
по опр. листу
Датчик давления
по опросному листу
по опр. листу
Конвертор RS 232 - RS 485
1
по заказу
Программа ППД для IBM PC
1
по заказу
Блок питания датчиков
ИМ2320
1
по заказу
Считыватель архива
ИМ2330
1
по заказу
Устройство передачи данных
1
по заказу
9
Руководство по эксплуатации
ИМ 23.00.00 002 РЭ
1
При поставке
партии -1 на 5
на теплосчетчик
комплектов
РЭ на прибор ИМ2300
ИМ 23.00.00 001 РЭ
1
Руководство по эксплуатации
по заказу
на датчик расхода
Комплект паспортов
1
1.4. Устройство и работа теплосчетчика
Структурная схема теплосчетчика приведена в приложении 1.
Датчики, установленные на трубопроводах системы теплоснабжения (узла
учета) преобразуют физические значения параметров расхода, температуры,
давления в электрические сигналы напряжения, тока, сопротивления, частоты
или количество импульсов. Вторичный прибор (ИМ2300) по заданной програм-
ме производит опрос сигналов датчиков и записывает их в буфер измеренных
значений.
По замеренным значениям параметров производится расчет мгновенных
(усредненных), часовых (средних и интегральных за один час) и суммарных (с
начала включения ИМ2300) значений параметров. Часовые параметры зано-
сятся в архив, обновление данных в котором производится каждый календар-
ный час. Обновление суммарных параметров происходит на каждом цикле
расчета (если в этом цикле было приращение). Хранение суммарных парамет-
ров до отключения ИМ2300 или до его переполнения (999999). После перепол-
нения емкости теплосчетчика счет начинается с нуля, а факт перехода через
нуль обрабатывается ППД на IBM PC.
Просмотр измеренных и рассчитанных параметров непосредственно на те-
плосчетчике производится на встроенном табло вторичного прибора. Перечень
доступных для просмотра параметров занесен в паспорт и нанесен на перед-
нюю панель вторичного прибора. Порядок просмотра - в соответствии с РЭ на
ИМ2300.
Передача данных от теплосчетчика в IBM PC производится по запросу IBM
PC из ППД по последовательному каналу через порты RS 232 или RS 485. При
использовании канала RS 485 подключение IBM PC производится через кон-
вертор RS485 -- RS 232.
Программа ППД позволяет:
- запросить и принять данные из теплосчетчика, считывателя архива или
устройства передачи данных;
- выделить данные для просмотра, анализа и регистрации за заданный ка-
лендарный интервал времени;
- просмотреть данные в табличном или графическом виде;
- получить твердую копию просматриваемых данных за заданный интер-
вал времени;
- сформировать и получить распечатку отчетного документа за заданный
интервал времени.
При отсутствии связи с ЭВМ формирование отчетных документов произво-
дится путем протоколирования данных с табло ВПр через заданные правилами
учета промежутки времени.
1.5. Устройство и работа составных частей
1.5.1 Устройство и работа датчиков приведены в РЭ на датчики, входящие
в состав теплосчетчика.
1.5.2 Устройство и работа ВПр ИМ2300 приведена в РЭ на ИМ2300.
10
1.6. Маркировка и пломбирование
1.6.1. Маркировка составных частей теплосчетчика должна соответствовать
требованиям технических условий на них.
1.6.2. Каждая из составных частей теплосчетчика пломбируется в соответст-
вии с технической документацией на нее.
1.6.3. На потребительской таре каждой из составных частей нанесены эти-
кетки содержащие:
- наименование предприятия-изготовителя
- наименование изделия
- год выпуска
- штамп ОТК
2. Использование по назначению
2.1. Эксплуатационные ограничения
2.1.1. Условия эксплуатации и параметры рабочей среды должны соответст-
вовать требованиям, приведенным в документации на составные части тепло-
счетчика.
2.2. Монтаж
2.2.1. При получении теплосчетчика в транспортной таре, необходимо прове-
рить сохранность тары. В случае ее повреждения следует составить акт и об-
ратиться с рекламацией в транспортную организацию.
2.2.2. В зимнее время распаковывать тару необходимо в отапливаемом по-
мещении не менее чем через 12 часов после внесения ее в помещение.
2.2.3. Проверить комплектность в соответствии с паспортом на теплосчетчик.
2.2.4. Проверить соответствие технических параметров датчиков, внесенных
в паспорт, параметрам теплоносителя среды, в которой они будут установлены.
2.2.5. Составные части теплосчетчика должны монтироваться в местах и в
положении соответствующих требованиям РЭ на них.
2.2.6. Термопреобразователи сопротивления устанавливаются в трубопро-
водах в соответствие с п. 6.3 ГОСТ 8.563.2-97.
2.2.7. Места установки датчиков должны соответствовать требованиям Пра-
вил.
2.2.8. После установки датчиков должна быть проведена проверка герметич-
ности в местах соединений при максимальном рабочем давлении путем кон-
троля спада давления. Спад давления не должен превышать 5% от максималь-
ного в течение 15 минут.
2.2.9. Корпуса составных частей, имеющие клеммы для заземления должны
быть заземлены. Величина электрического сопротивления линии заземления
не должна превышать 4 Ом.
2.2.10. Монтаж линий связи и их подключение производится в соответствии
со схемами подключения, приведенными в паспорте на вторичный прибор и в
РЭ на датчики.
2.2.11. После монтажа должно быть проверено электрическое сопротивление
линий связи на соответствие пункту 1.2.7.
2.2.12. После монтажа составных частей и линий связи проверить правиль-
ность подключения в соответствии со схемой соединений.
2.3. Подготовка к работе
2.3.1. Меры безопасности
2.3.1.1 Безопасность эксплуатации теплосчетчика обеспечивается выполне-
нием требований РЭ на теплосчетчик и РЭ на составные части.
11
2.3.1.2. По способу защиты человека от поражения электрическим током теп-
лосчетчик относится к классу 1 по ГОСТ 12.2.007.0.
Сетевые шнуры ВПр, БПд и датчиков, имеющих питание более 36 В. должны
иметь заземляющую жилу и вилку с заземляющим контактом. Допускается ис-
пользование вилки без заземляющего контакта, при этом корпуса приборов,
имеющих питание 220 В, должны быть заземлены. Подключение и отключение
заземления должно производиться при обесточенных приборах.
2.3.1.3. При испытаниях и эксплуатации теплосчетчика необходимо соблю-
дать требования ПТЭ и ПТБ.
2.3.1.4 Эксплуатация датчиков, устанавливаемых на трубопроводы, допус-
кается при давлениях и температурах, указанных в паспортах на них.
2.3.1.5 Установка и снятие датчиков на трубопроводах должны производить-
ся после сброса давления в зоне установки.
2.3.2. Включение теплосчетчика
2.3.2.1. Проверить правильность и плотность подключения разъемов на ВПр
и на датчиках.
2.3.2.2. Проверить наличие заземляющих проводов на клеммах заземления.
2.3.2.3. Подключить сетевые шнуры и проверить подключение питания по
индикаторам «Сеть». На экране табло ВПр при этом должно появиться значе-
ние «0-ХХХХХХ «.
2.4. Использование изделия
Порядок работы оператора с теплосчетчиком сводится к работе с вторичным
прибором ИМ 2300 и приведен в РЭ на него.
3. Техническое обслуживание
3.1. Общие указания
3.1.1. В процессе эксплуатации составные части теплосчетчика в специаль-
ном техническом обслуживании не нуждаются, за исключением проведения пе-
риодической поверки органами Государственной метрологической службы.
3.2. Методика поверки
3.2.1.Общие положения
Настоящая методика поверки распространяется на теплосчетчики
ИМ2300Т и устанавливает правила и методы их первичной и периодической
поверок.
Теплосчетчики ИМ2300Т подлежат поэлементной поверке в соответствии
с Рекомендацией МИ 2573-2000. На поверку представляют составные части с
соответствующей на них документацией, включая паспорт на теплосчетчик.
Первичной поверке подвергают теплосчетчики ИМ2300Т
(далее
-
теплосчетчики) при выпуске из производства.
Периодической поверке подвергают теплосчетчики, находящиеся в
эксплуатации. Межповерочный интервал теплосчетчиков - три года. При этом
составные части теплосчетчиков подвергают поверке отдельно с
периодичностью, установленной в нормативных документах (НД) на методики
поверки соответствующих составных частей.
После ремонта теплосчетчиков путем замены отказавшей составной
части
(тепловычислителя или преобразователей расхода, температуры и
давления) на исправную часть, поверку теплосчетчиков не проводят.
3.2.2 Операции поверки
12
При поверке должны быть выполнены операции в соответствии с таблицей 2
Таблица 2
Наименование
Номер
Обязательность проведения операции
операции
пункта
при первичной
при периодической
методики
поверке
поверке
Внешний осмотр
3.2.6.1
да
да
Опробование
3.2.6.2.
нет
да
Определение погрешности
3.2.6.3
да
да
составных частей
теплосчетчика
Определение погрешности
3.2.6.4
да
да
при измерении времени
Сравнение
полученных
3.2.6.5
да
да
значений погрешности с
пределами
допускаемой
погрешности,
установлен-
ными для составных частей
теплосчетчика
и
уста-
новление
пригодности
теплосчетчика
к эксплуа-
тации
Оформление результатов
3.2.6.5
да
да
поверки
3.2.3 Средства поверки
При проведении поэлементной
поверки должны
быть использованы
средства поверки, указанные в соответствующих разделах методик на каждую
составную часть теплосчетчика. Все средства поверки должны иметь
действующие свидетельства о поверке.
3.2.4 Условия поверки и подготовка к ней.
3.2.4.1. При проведении поверки соблюдают нормальные условия по ГОСТ
8.395-80:
- температура окружающего воздуха, оС
20+/-5
- относительная влажность окружающего воздуха, %
от 30 до 80
- атмосферное давление,
кПа от 84 до 106,7 (630…800 мм рт.ст.)
- напряжение и частота питающей сети -
по методикам поверки на
поверяемые составные части.
3.2.4.2. Перед проведением поверки выполняют подготовительные работы,
изложенные в документации на составные части теплосчетчика.
3.2.5. Требования безопасности.
3.2.5.1. При проведении поверки соблюдают требования безопасности в со-
ответствии с
«Правилами безопасности при эксплуатации электроустановок
потребителей», «Правилами технической эксплуатации электроустановок по-
требителей», и условия безопасности, указанные в эксплуатационной докумен-
тации на составные части.
13
3.2.6. Проведение поверки
3.2.6.1. Внешний осмотр
3.2.6.1.1. При внешнем осмотре устанавливают:
соответсвие комплектности теплосчетчика данным паспорта;
наличие пломб, препятствующих доступу к элементам регулировки;
отсутствие дефектов, препятствующих чтению надписей, маркировки и от-
счета по шкалам.
3.2.6.1.2. Теплосчетчики, забракованные при внешнем осмотре, дальнейшей
поверке не подлежат.
3.2.6.2 Опробование
Опробование проводится в соответствии с требованиями соответствующих
разделов методик поверки на составные части.
3.2.6.3 Определение погрешности составных частей теплосчетчика.
3.2.6.3.1. Для преобразователей расхода определяют относительную по-
грешность по объему теплоносителя δV. В качестве δV принимают основную от-
носительную погрешность преобразователя, указанную в его паспорте или сви-
детельстве о поверке.
Погрешность не должна превышать значения, указанного в пп.1-2 табл.1.
3.2.6.3.2. Для термопреобразователей сопротивления определяют абсолют-
ную погрешность ΔT. В качестве ΔT принимают абсолютную погрешность тер-
мопреобразователя, указанную в его паспорте или свидетельстве о поверке.
Погрешность не должна превышать значения, указанного в пп.6-7 табл.1.
3.2.6.3.3. Для преобразователей давления определяют относительную по-
грешность δP. В качестве δP принимают основную относительную погрешность
преобразователя, указанную в его паспорте или свидетельстве о поверке.
Погрешность не должна превышать значения, указанного в пп.11-12 табл.1.
3.2.6.3.4. Определение погрешностей тепловычислителя при преобразова-
нии входных сигналов от датчиков и вычислении значений масс теплоносителя
и количества теплоты осуществляется в ходе поверки теплоэнергоконтроллера
ИМ2300
(методика поверки
-
п.3.4 Руководства по эксплуатации
ИМ23.00.001РЭ), погрешности указываются в паспорте прибора.
3.2.6.4 Определение погрешности при измерении времени
3.2.6.4.1. Перевести тепловычислитель в режим индикации времени нара-
ботки.
3.2.6.4.2 В момент смены показаний в разряде минут времени наработки за-
пустить секундомер и зафиксировать его показания.
3.2.6.4.3 Остановить секундомер в момент смены показаний, когда прираще-
ние по времени наработки достигнет 0,5 часа (1800 секунд).
3.2.6.4.4. Определить относительную погрешность тепловычислителя при
измерении времени наработки по формуле:
δТ= (Tсек - 1800)/1800 *100%
где Tсек - значение времени, измеренное секундомером, с;
3.2.6.4.5 Тепловычислитель признается выдержавшим поверку при измере-
нии времени наработки, если относительная погрешность тепловычислителя не
превышает ±0,1%:
14
Примечание. Погрешность измерения времени при периодической поверке
допускается определять в режиме теста часов прибора ИМ2300, устанавливае-
мого в соответствии с п.2.3.1.5.2 Руководства по эксплуатации ИМ23.00.001РЭ.
Показания на индикаторе прибора должны находиться в пределах от “0,999000”
до ”1,001000”.
3.2.6.5. Оформление результатов поверки.
3.2.6.5.1. Если теплосчетчик по результатам первичной поверки признан при-
годным к применению, в его паспорт ставится поверительное клеймо.
3.2.6.5.2. При отрицательных результатах первичной поверки теплосчетчика
его возвращают изготовителю для устранения дефектов с возможностью
предъявления на повторную поверку.
3.2.6.5.3. При положительных результатах периодической поверки клеймо
поверителя в паспорт теплосчетчика допускается не ставить, пригодность теп-
лосчетчика подтверждается наличием паспортов с отметками о поверке или
действующих свидетельств о поверке на составные части теплостчетчика.
3.2.6.5.4. Если теплосчетчик по результатам периодической поверки признан
непригодным к применению, выписывают «Извещение о непригодности» в со-
ответствии с ПР 50.2.006-94.
4. Хранение
4.1 Условия хранения теплосчетчика в части воздействия климатических
факторов внешней среды должны соответствовать группе условий «Л» ГОСТ
15150.
В местах хранения не допускается наличие паров ртути, щелочей и других
химических веществ, вызывающих коррозию.
Хранение теплосчетчика без консервации и упаковки не допускается
Перечень нормативно-технической документации
1.Правила учета тепловой энергии и теплоносителя. Москва , 1995
2. ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения.
Общие технические условия
3. МИ 2573-2000 ГСИ. Теплосчетчики для водяных систем теплоснабжения.
Методика поверки. Общие положения
4. ГОСТ 8.395-80 ГСИ. Нормальные условия измерений при поверке. Общие
требования
5. Прибор вторичный теплоэнергоконтроллер ИМ2300 Руководство по экс-
плуатации ИМ23.00.00.001РЭ.
15
Приложение 1. Схема структурная теплосчетчика ИМ 2300 Т
Входы
RS 485
Датчик рас-
F
ИМ2300
хода
Устройство
Датчик рас-
Конвертор
передачи
хода
RS 232-RS 485
данных
Датчик тем-
R
IBM PC
пературы
Датчик тем-
пературы
Датчик
температуры
I
RS 232
Датчик дав-
ления
Блок питания
Блок пита-
IBM PC
ния датчи-
(NOTEBOOK)
ков
Или считыватель
архива ИМ2330
Примечание: Количество датчиков расхода, температуры и давления может быть
изменено в зависимости от конкретной модификации теплосчетчика
16
Руководство по эксплуатации ИМ 23.00.00.002 РЭ
Приложение 2. Основные преобразователи, применяемые в теплосчетчике ИМ2300Т
1. Преобразователи расхода теплоносителя
Тип преобразователей
Электромагнитные
Тахометрические
Название преобразователя
ПРИМ
Взлет-ЭР
ПРЭМ
СВЭМ. М
ЭРИС-ВТ
ВСТ
(ДРЖИ)
№ Госреестра
20893-06
20293-05
17858-06
11045-01
12326-08
23647-07
Производитель
ОКБ «Маяк»
Взлет
Теплоком
СИБНА
СИБНА
Тепловодомер
г.Пермь
г.С-Петербург
г.С-Петербург
г.Тюмень
г.Тюмень
г.Мытищи
Вид выходного сигнала
число-импульс.
Число-имп.
число-импульс.
число-импульс.
0 - 250 Гц
число-импульс.
Диапазон температур, 0С
1-150
1-150
1-150
1-150
1-150
5-150
Рабочее давление, не бо-
2.5
2.5
2.5
1.6
1.6
1.6
лее,МПа
Dy мм
Qmin - Qmax
Qmin - Qmax
Qmin - Qmax
Qmin - Qmax
Qmin - Qmax
Qmin - Qmax
10
0.03-3
0.085- 3.4
15
0.06-6
0.19-7.64
0.03
- 3.0
20
0.12-12
0.34-13.58
0.12-12
0.05
- 5.0
25
0.15-15
0.53-21.23
0.2 - 8
0.14 - 7
32
0.3-30
0.87-34.78
0.3-30
0.24 - 12
40
0.4-40
1.36-54.34
0.45-45
0.3 - 20
50
0.6-60
2.12-84.90
0.72-72
0.8(1.25)-30(50)
1.5 - 40
65
3.59-143.5
1.2-120
1.5 - 70
80
1.5-150
5.43-217.3
1.8-180
1.9 - 110
100
2.0-200
8.49-339.6
2.8-280
5-200
5 - 200
2.5 - 180
125
5.5 - 250
150
4.0-400
19.1-764.1
6.3-630
10 - 450
5.5 - 300
200
33.95-1358
20 - 800
12 - 650
250
16 - 1200
300
76.4-3056
30 - 1250
400
50 - 2000
500
80 - 3125
600
100 - 4500
700
150 - 6125
800
200 - 8000
1000
300 - 12500
17
содержание .. 1 2 ..
