Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 6

Установка полностью утопленного банкомата с коробом

Установка

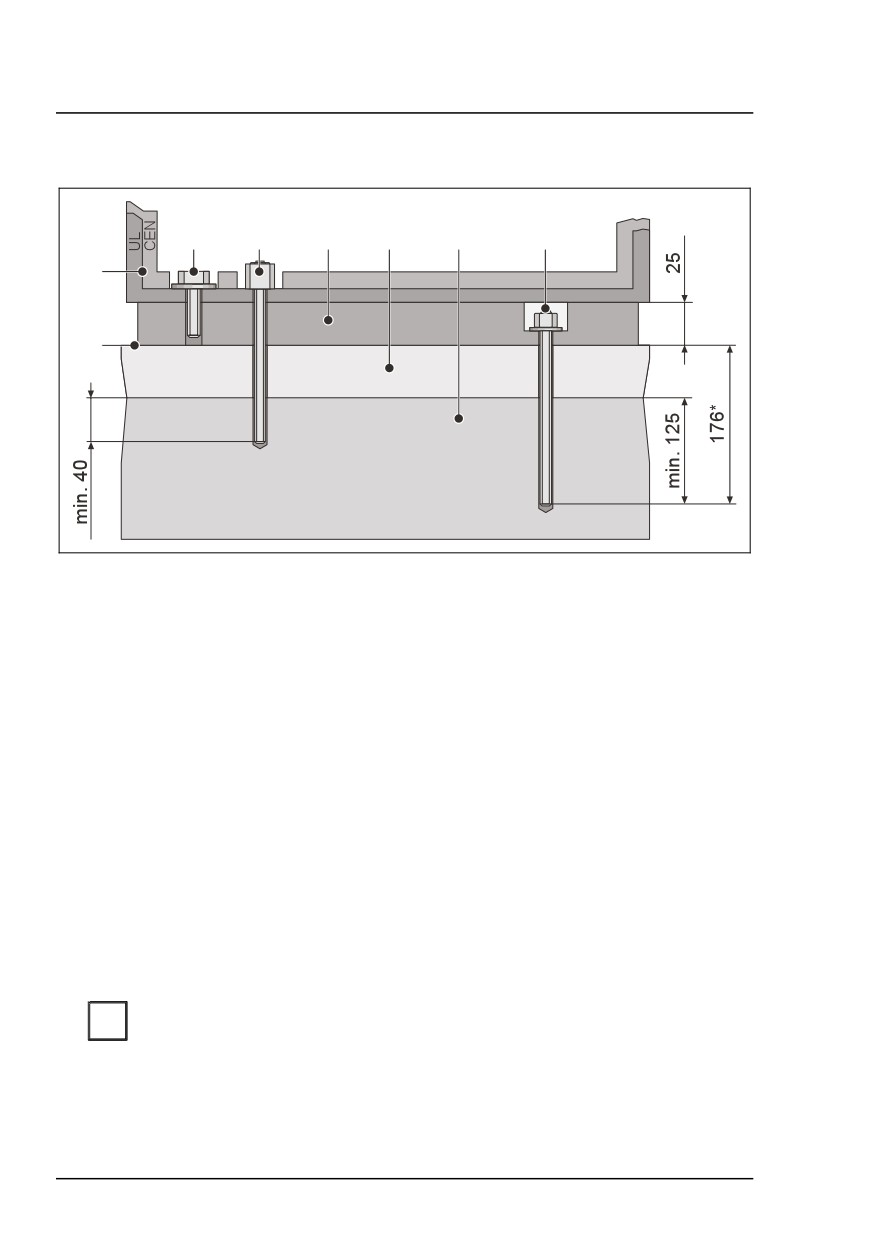

Схема крепления

2

3

4

5

6

7

1

8

1 Сейф

5 Наливной пол

2 Крепёжный комплект

6 Бетон

сейфа

7 Крепёжный комплект

3 Датчик выламывания

установочной рамы

4 Установочная рама

8 Верхний уровень готового пола

* Этот размер необходим для непосредственного использования

стержней с резьбой, содержащихся в крепёжном комплекте. В

противном случае их необходимо либо подогнать, либо заменить на

равнозначные стержни с резьбой.

•

Очистите просверленные отверстия в соответствии с инструкцией по

монтажу баллончика.

•

Закрепите стержни с резьбой в бетонном фундаменте в соответствии

с инструкцией по монтажу баллончика.

Стержни с резьбой должны высовываться не меньше чем на

i

24 мм, но не более 25 мм.

•

Вставьте, если необходимо, дюбель для датчика выламывания.

70

Установка

Установка полностью утопленного банкомата с коробом

•

Выньте заглушку 6b и, если необходимо, заглушку 6а из кабельных

вводов (см. поз. 6а и 6b на следующем рисунке).

Наличие свободного пространства в установочной раме

i

позволяет также вводить кабель через кабельные каналы в полу.

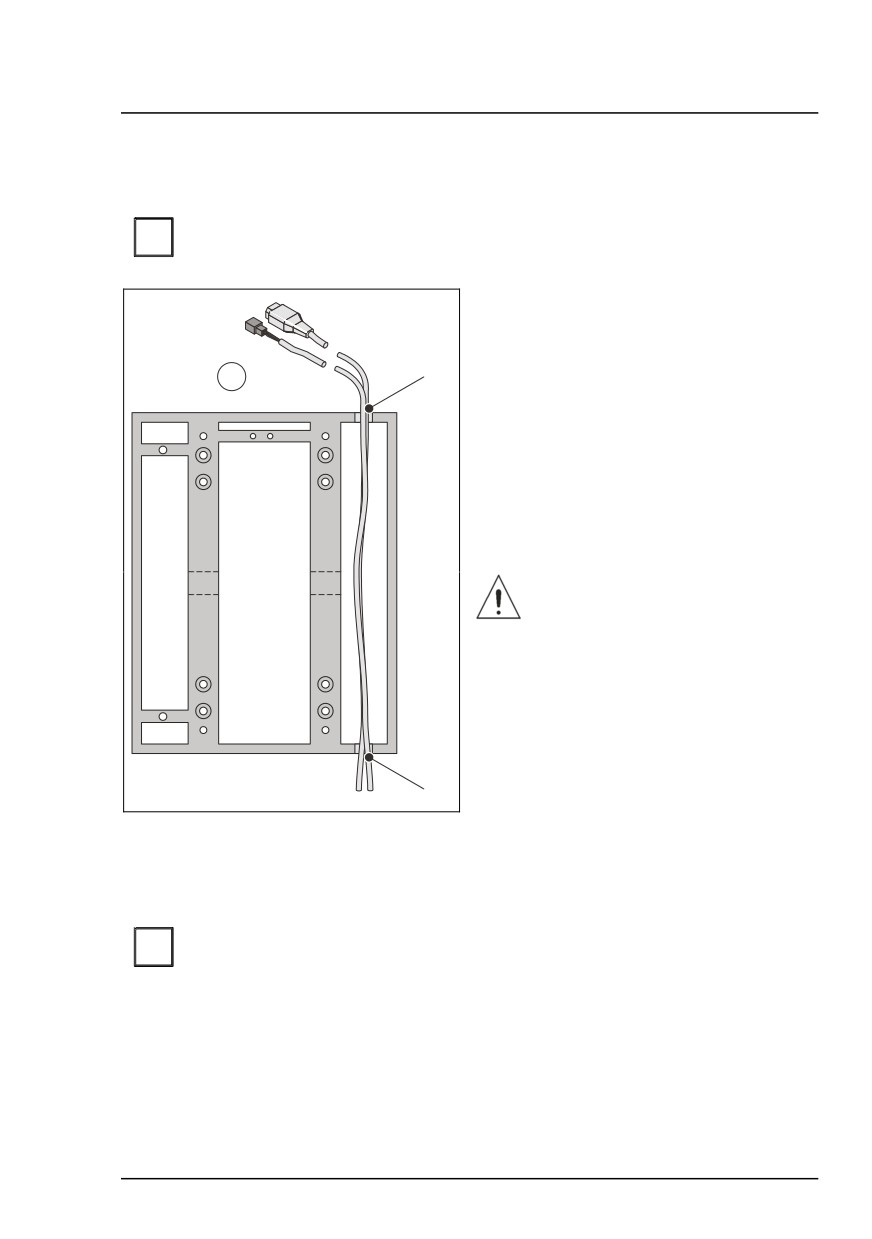

Если со стороны двери сейфа нет

соединительных кабелей,

проложенных заказчиком:

9

6b

Проведите в сейф кабели передачи

данных, кабель дистанционного

индикатора состояния (опция) и

сетевой кабель через кабельные

вводы, и, если необходимо, через

кабельные проходы в установочном

каркасе за дверь сейфа (9)

установочной рамы, как показано на

рисунке.

Проследите за тем, чтобы

соединительный кабель

прокладывался свободно и не

защемлялся установочной

рамой.

6a

• Привинтите установочную раму к полу (материалы см. в разделе

„Крепёжные комплекты“).

Учитывайте время отверждения крепёжных материалов.

Стержни с резьбой не должны высовываться из установочной

i

рамы. При необходимости укоротите стержни с резьбой.

71

Установка полностью утопленного банкомата с коробом

Установка

Монтаж банкомата на установочную раму

Для систем не подготовленных на заводе к установке с коробом,

i

при закреплении короба необходимо произвести следующие

действия

(см. прилагаемое к коробу Руководство по монтажу).

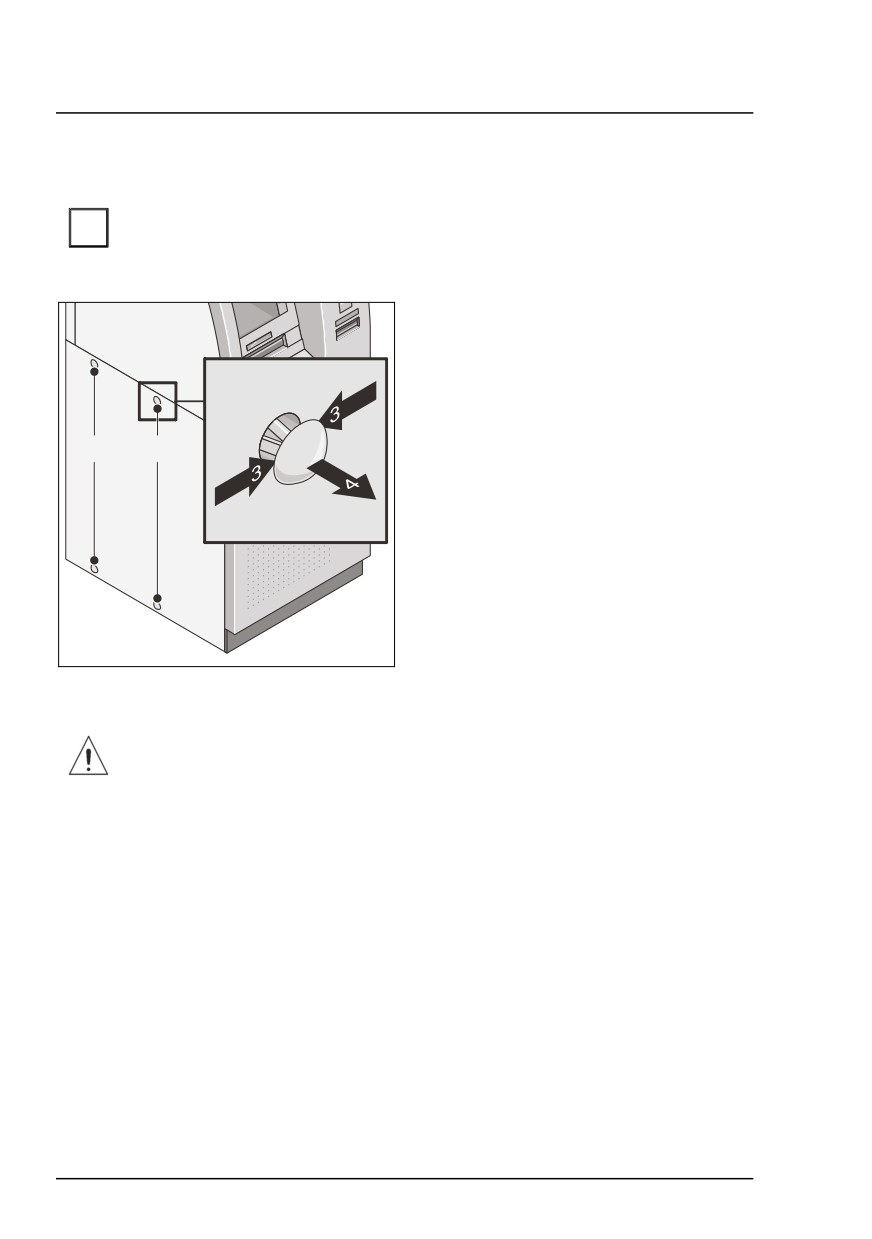

Удалите на обеих сторонах

банкомата в позициях (1) и (2)

заглушки, поддев их сбоку (3) и

вытянув вперёд (4).

1

2

• Надвиньте банкомат на установочную раму.

Проследите за тем, чтобы при этом не повредить кабели.

• Откройте дверь сейфа (см. главу „Управление банкоматом“ в

Руководстве оператора).

• Удалите внутренние транспортные предохранители, которые

требуется удалить перед установкой банкомата (см. прилагаемую

памятку).

72

Установка

Установка полностью утопленного банкомата с коробом

Для более удобного доступа к точкам крепления сейфа можно откинуть

вверх диспенсер CMD-V4.

Откидывание диспенсера (CMD-V4) вверх

•

Откройте защитную дверцу, если необходимо (см. главу „Управление

банкоматом“ в Руководстве оператора).

•

Выньте реджект/ретракт-кассету и кассеты выдачи денег (см. в

Руководстве оператора главу „Диспенсер (CMD-V4)“).

В целях минимизации веса все кассеты необходимо вынуть.

i

•

Закройте защитную дверцу (см. главу „Управление банкоматом“ в

Руководстве оператора).

•

Выдвиньте диспенсер CMD-V4 (см. в Руководстве оператора главу

„Управление банкоматом“).

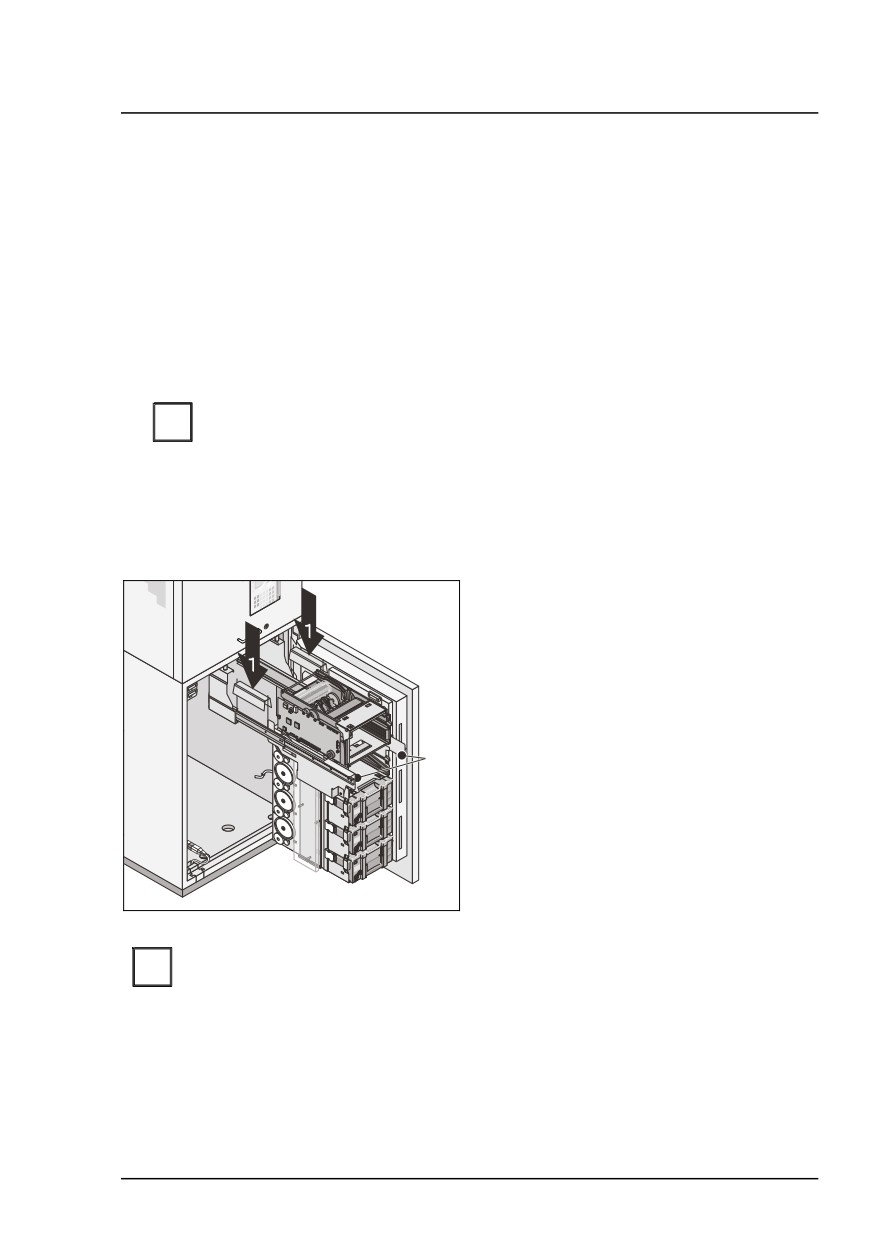

Вставьте оба стопора

направляющих (1) (находятся в

сейфе) согласно рисунку.

Удалите предохранительный

винт (2) на конце выдвижной

направляющей, с левой и с правой

2

стороны.

При поднимании следите за тем, чтобы не повредить или не

i

сдвинуть соединительные кабели на задней стороне торцовой

поверхности контроллера диспенсера CMD-V4 !

73

Установка полностью утопленного банкомата с коробом

Установка

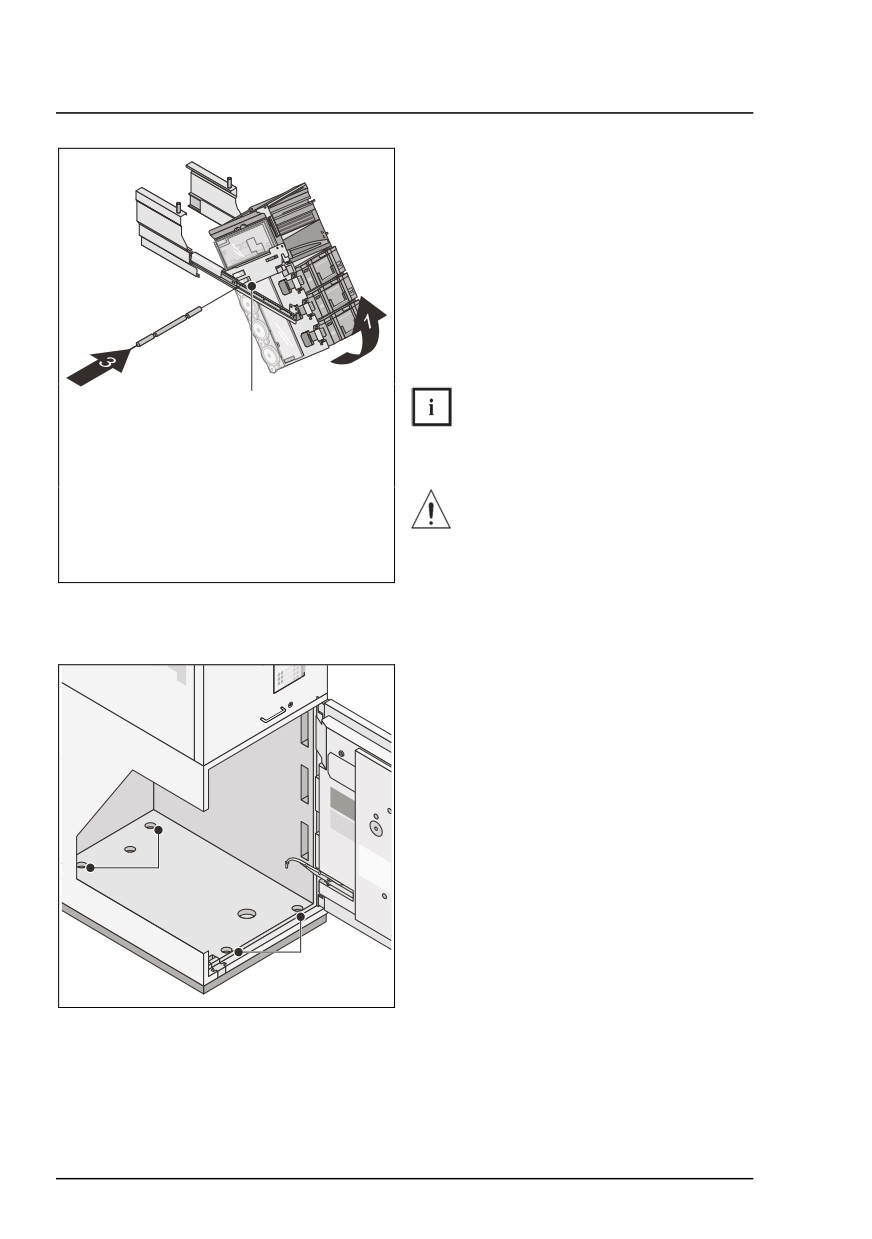

Поворачивайте диспенсер CMD-V4

вверх (1) до тех пор, пока над

выдвижной направляющей не

станет видно отверстие (2).

Вставьте фиксатор (3) (находится в

сейфе), пока он не зафиксируется

по выемкам в боковых стенках

каркаса диспенсера CMD-V4.

Проверьте CMD-V4 на прочность

посадки, двигая его взад и вперёд.

Следите за тем, чтобы при

2

установке фиксатора не

повредить кабели.

Проверьте диспенсер CMD-V4

на надёжную посадку.

Фиксатор не должен двигаться

взад и вперёд.

Привинчивание банкомата к установочной раме

Выровняйте банкомат на

установочной раме (точки

крепления (1) и (2) указаны на

рисунке).

Привинтите сейф к установочной

раме (материалы см. в разделе

„Крепёжные комплекты“).

Затяните в сейфе сначала

1

задние (2), затем передние (1)

крепёжные винты.

2

74

Установка

Установка полностью утопленного банкомата с коробом

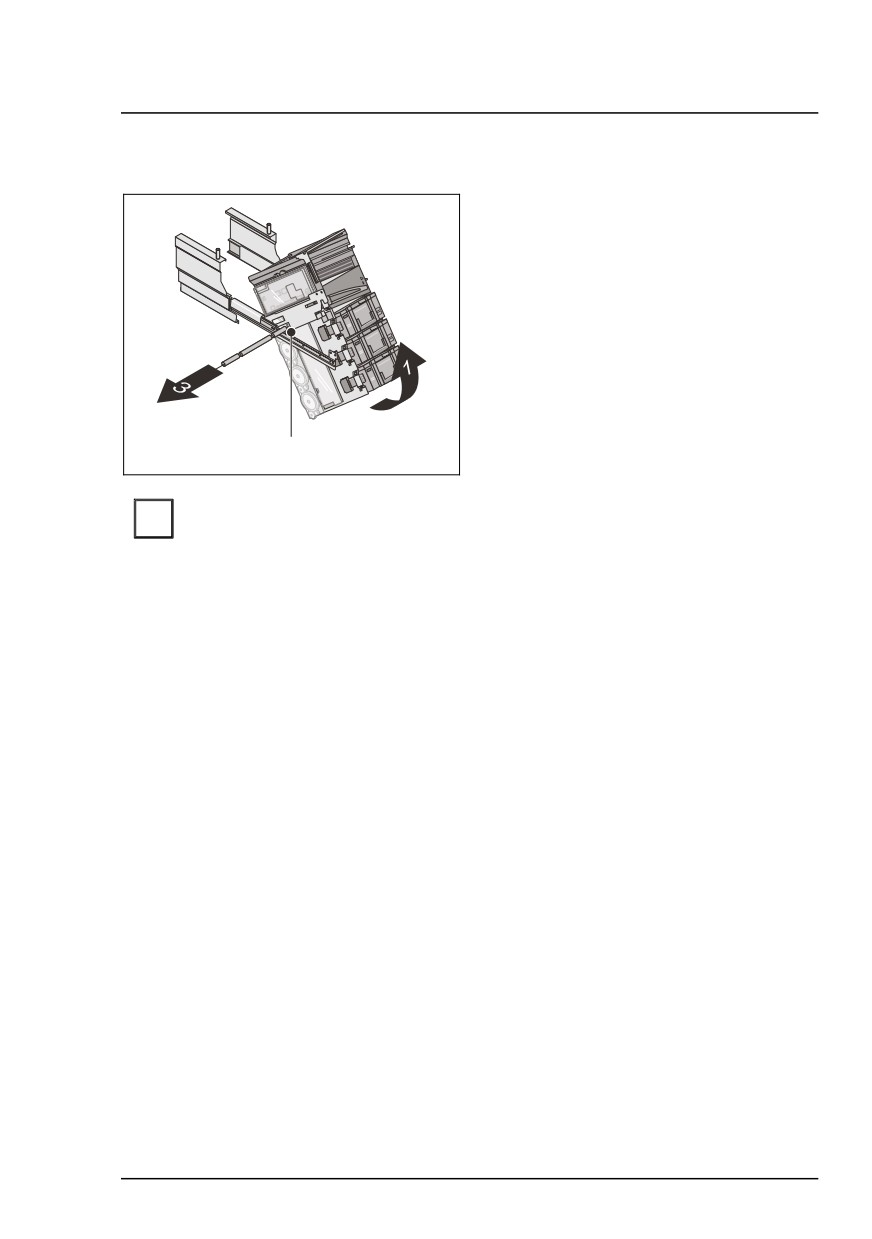

Откидывание диспенсера (CMD-V4) вниз

Слегка приподнимите диспенсер

CMD-V4 (1) до тех пор пока вы не

сможете вынуть фиксатор из

отверстия (2) в направлении

стрелки (3).

Осторожно опустите CMD-V4.

2

При опускании следите за тем, чтобы не повредить или не

i

сдвинуть соединительные кабели на задней стороне торцовой

поверхности контроллера диспенсера CMD-V4 !

• Удалите оба стопора направляющих и вдвиньте CMD-V4 обратно в

сейф.

• Откройте защитную дверцу, если необходимо.

• Установите оба предохранительных винта на место.

• Снова вставьте кассеты.

• Закройте защитную дверцу, если необходимо.

75

Установка полностью утопленного банкомата с коробом

Установка

Прокладывание сетевых кабелей и кабелей передачи

данных

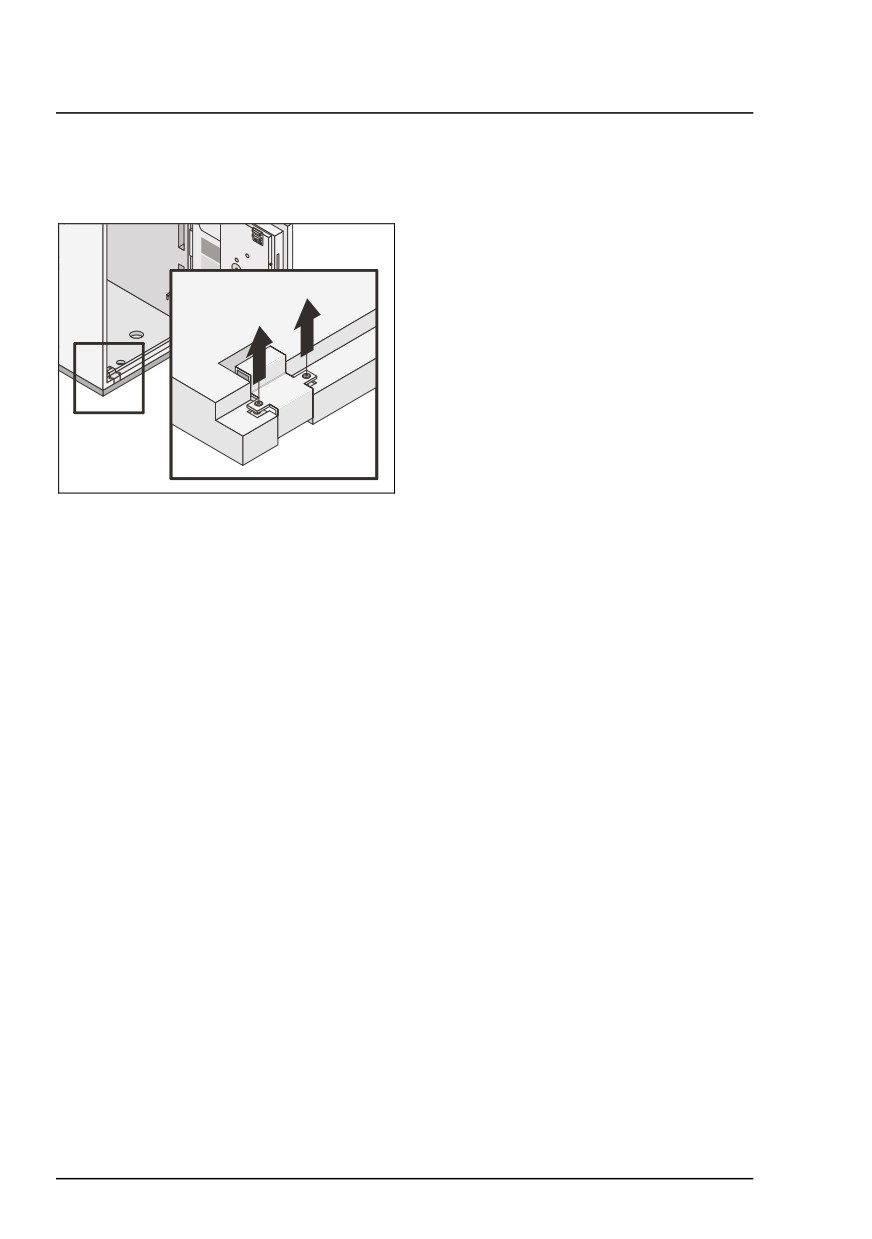

Выньте заглушку сейфа.

• Проведите в сейф кабели передачи данных и сетевой кабель (если

необходимо, через место для подвода кабеля установочной рамы).

• Установите заглушку установочной рамы (поз. 6b) и заглушку сейфа на

место.

76

Установка полностью утопленного банкомата с коробом

Установка

Монтаж короба для полностью утопленного

банкомата

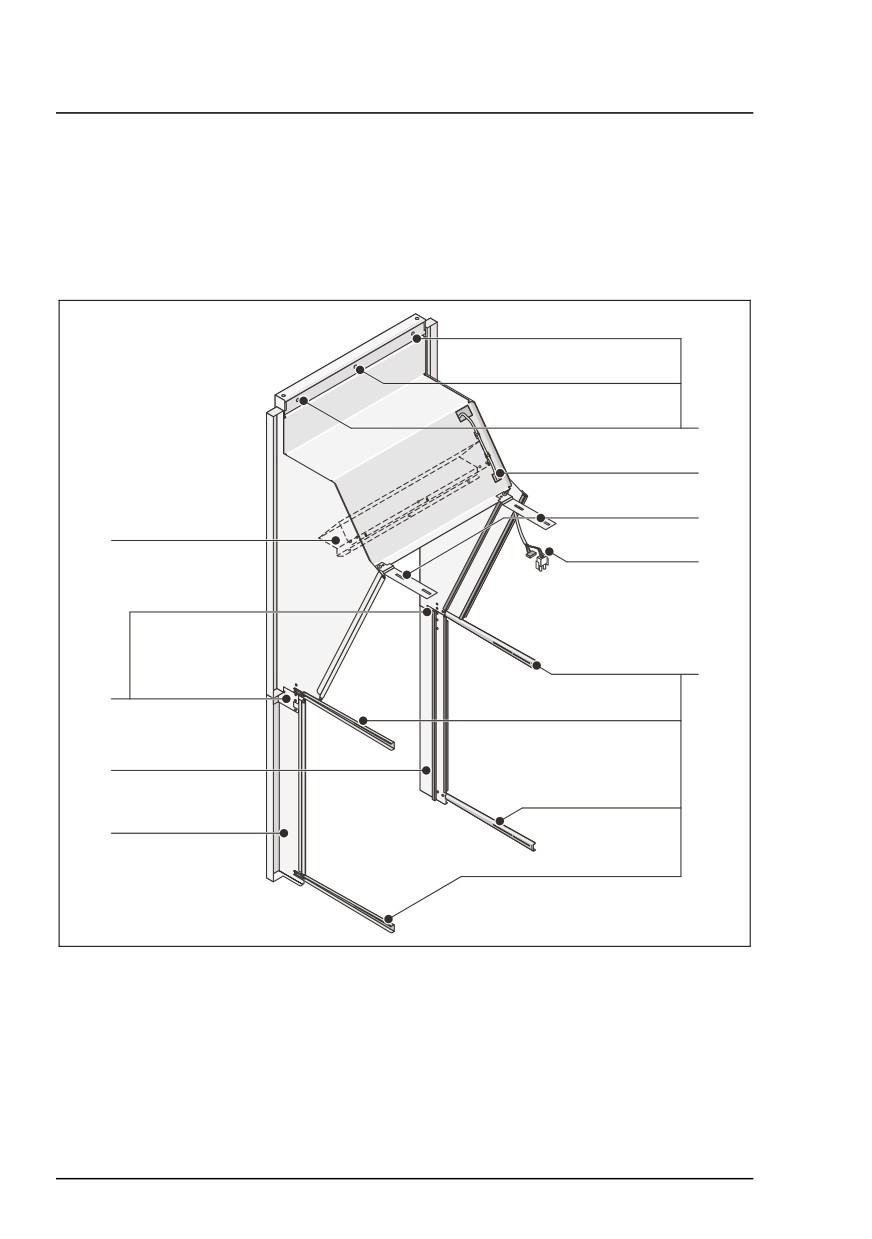

Общий вид короба (в сборе)

1

2

3

6

4

5

7

8

9

1 Отверстия для крепления к стене

6 Клин

2 Кабельный проход

7 Соединительная накладка

3 Крепёжные накладки

8 Удлинение короба, слева

4 Соединительный кабель подсветки

9 Удлинение короба, справа

5 Накладки короба

78

Установка

Установка полностью утопленного банкомата с коробом

Предварительная сборка короба

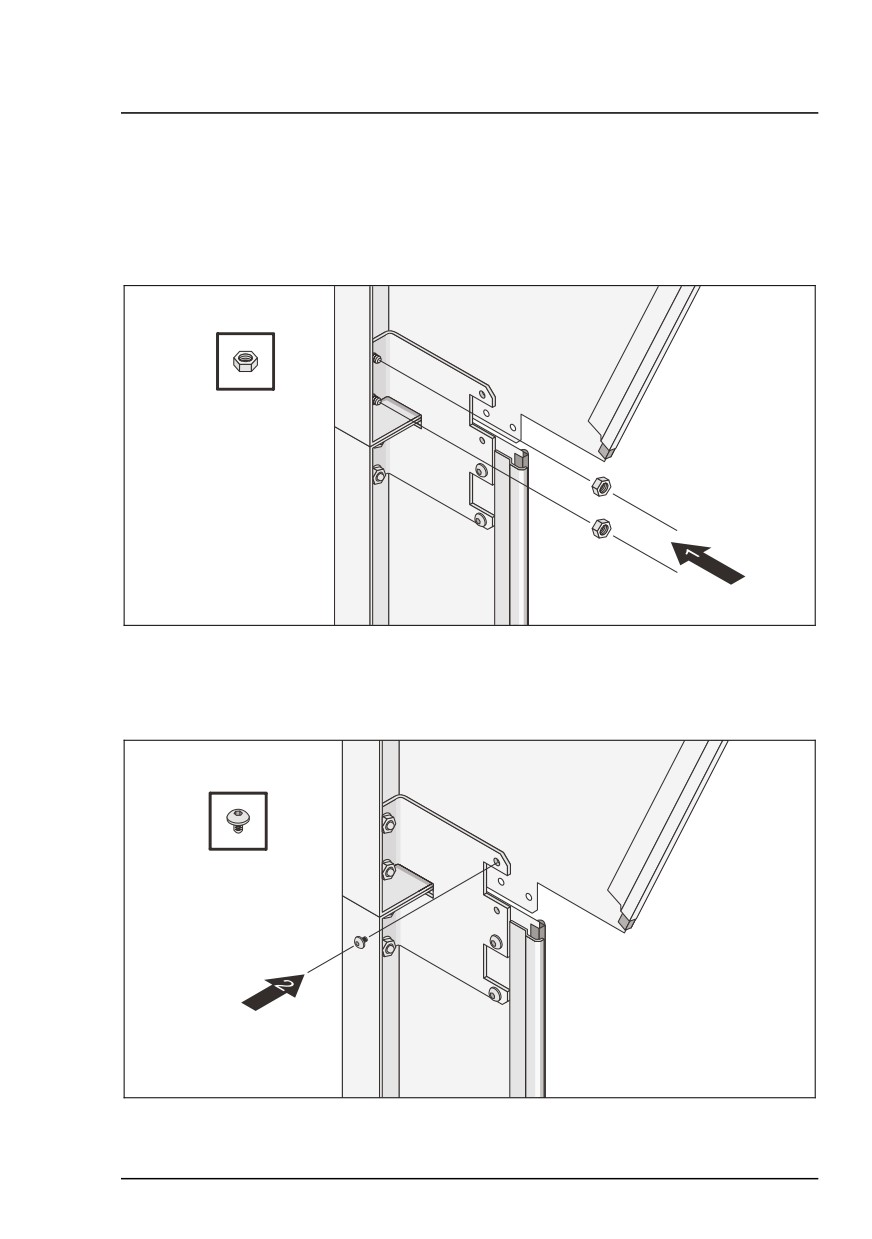

• Привинтите левое или правое удлинение короба (поз. 8 и 9 на рис.

„Общий вид короба

(в сборе)”) с левой и правой стороны короба двумя

упругими контргайками

М4 (1).

4x

• Привинтите соединительные накладки (поз. 7 на рис. „Общий вид

короба (в сборе)”) с левой

и правой стороны короба одним винтом

Taptite с круглой головкой М4х6 (2).

2x

79

Установка полностью утопленного банкомата с коробом

Установка

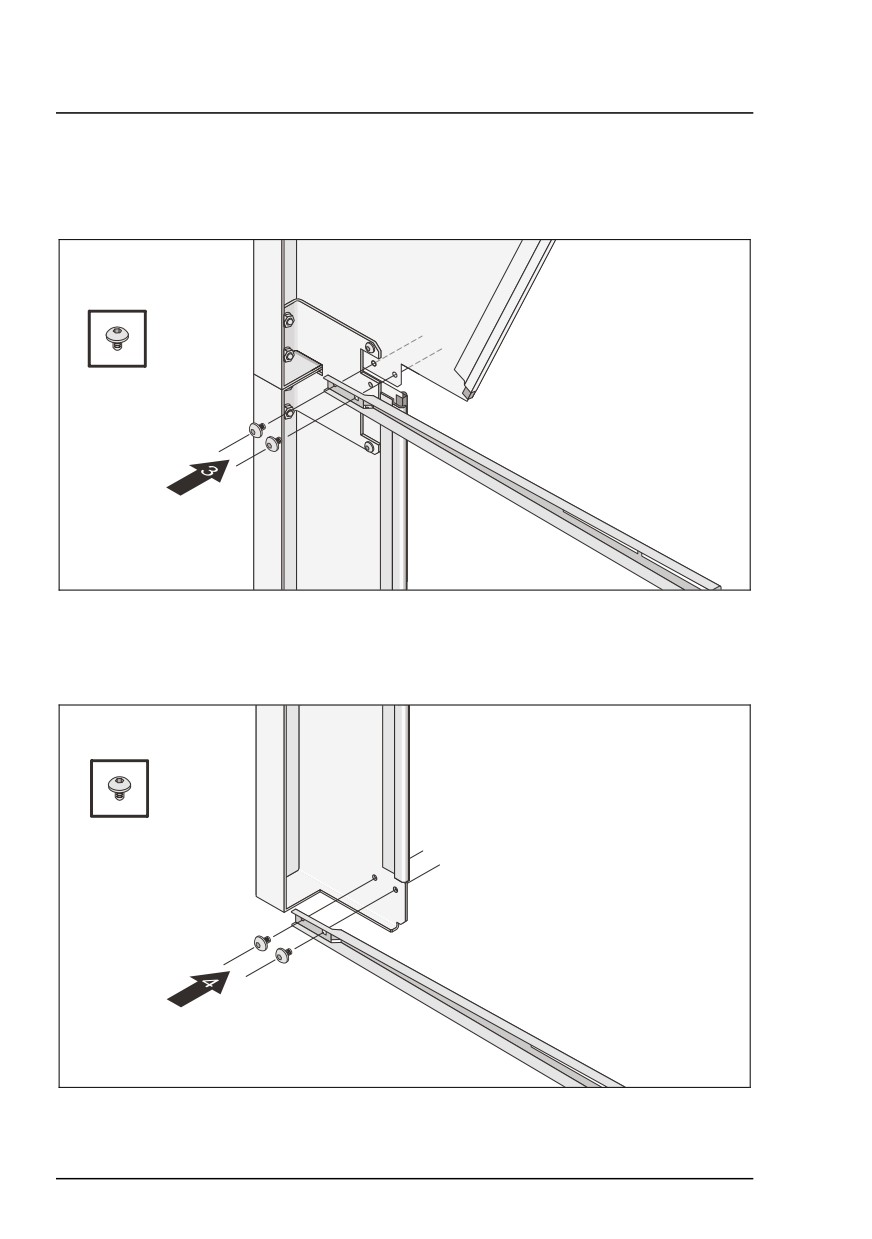

• Привинтите средние накладки короба (поз. 5 на рис. „Общий вид

короба (в сборе)”) с левой и правой стороны короба двумя винтами

Taptite с круглой головкой M4x6 каждую (3).

4x

• Привинтите нижние накладки короба (поз. 5 на рис. „Общий вид короба

(в сборе)”) с левой и правой стороны короба двумя винтами Taptite с

круглой головкой M4x6

каждую (4).

4x

80

Установка

Установка полностью утопленного банкомата с коробом

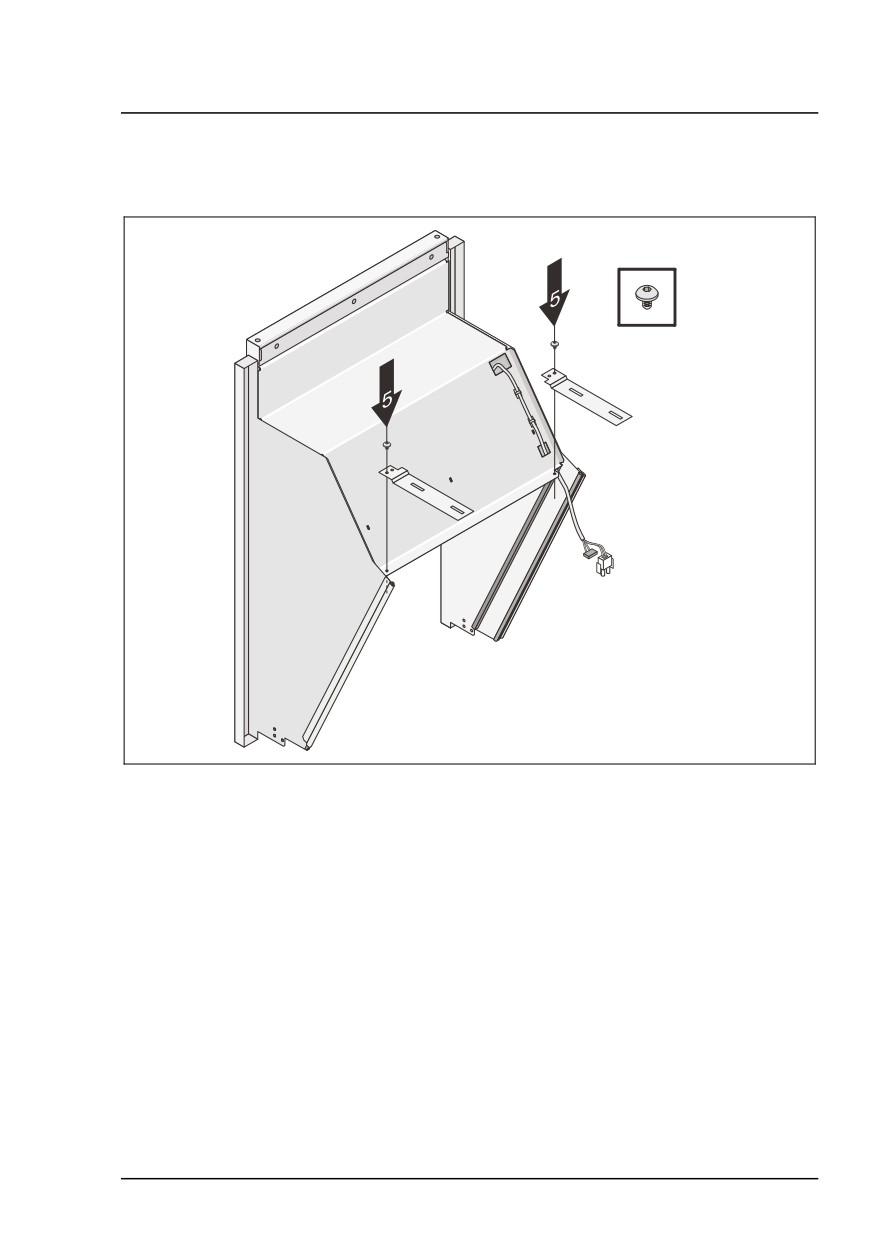

• Привинтите крепежные накладки (поз. 3 на рис. „Общий вид короба (в

сборе)“), каждую одним винтом Taptite с круглой головкой (М4х6) (5).

2x

81

Установка полностью утопленного банкомата с коробом

Установка

Закрепление короба

• Откройте дверь устройства управления, разблокируйте панель

управления и выдвиньте её вперед (см. в Руководстве оператора

банкомата ProCash 2100xe / 2100xe USB главу „Управление

банкоматом”).

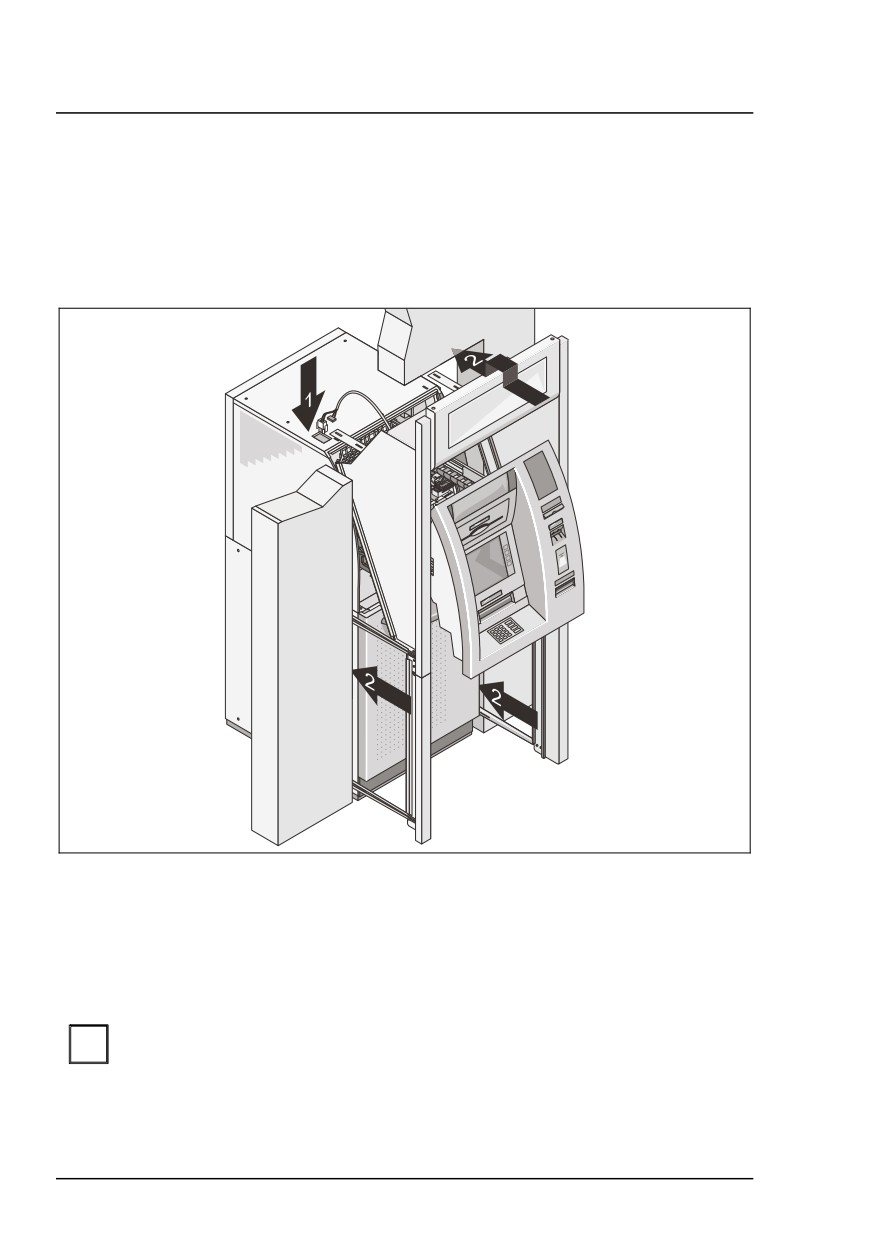

• Проведите соединительный кабель подсветки через отверстие

кабельного ввода в банкомате (1).

• Сдвиньте короб вперёд в направлении стрелки (2) до панели

управления. Слегка приподнимите короб, осторожно продвиньте над

панелью управления и опустите короб.

Следите за тем, чтобы не поцарапать панель управления.

i

• Продвиньте короб дальше до стены.

82

Установка

Установка полностью утопленного банкомата с коробом

2x

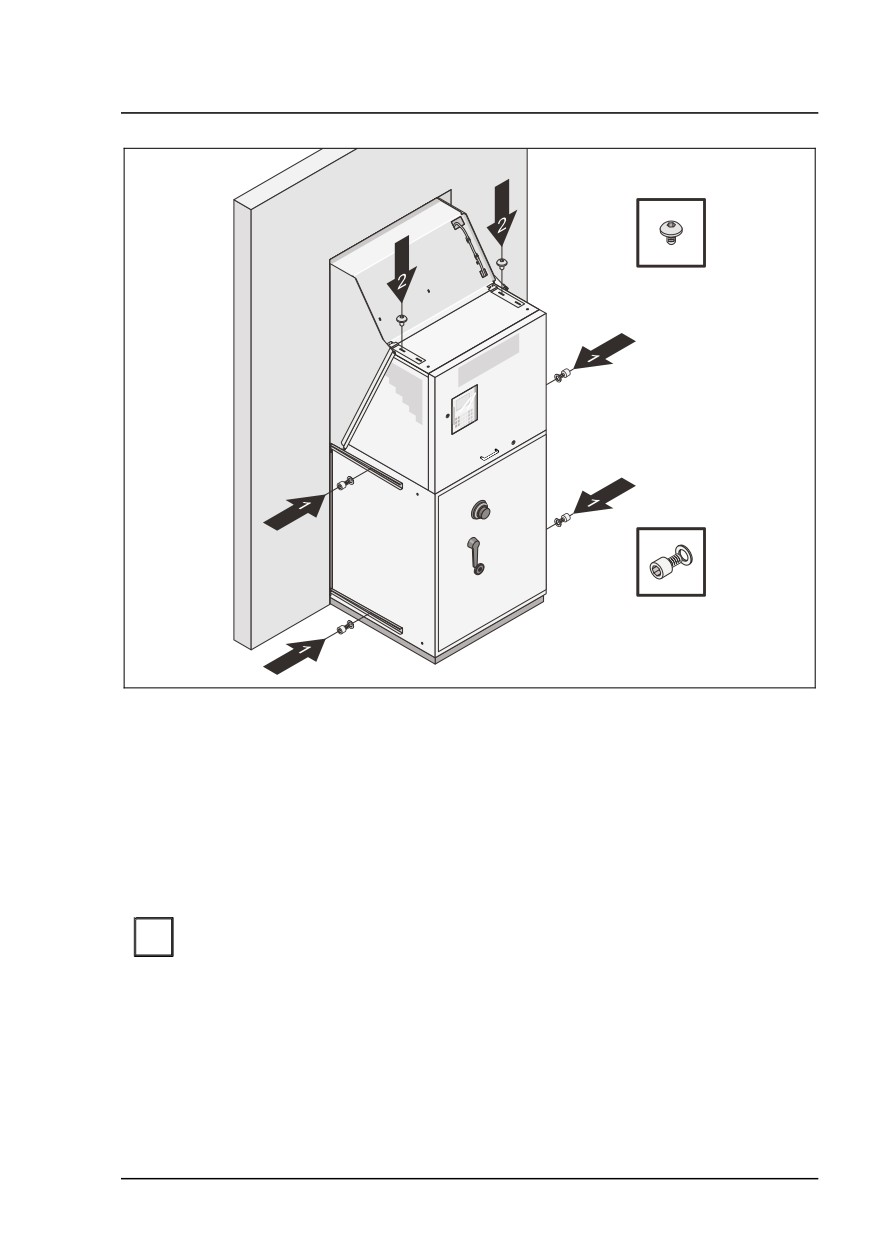

4x

• Привинтите каждую из накладок короба (1) одним винтом с

цилиндрической головкой и 6-гр. углублением под ключ M6 x 10 и

одной подкладной шайбой 6,4x1,6 к банкомату.

• Привинтите каждую из крепёжных накладок (2) одним винтом Taptite с

круглой головкой M4x6.

Для закрепления каждой из крепёжных накладок используйте

передний продольный паз (см. также верхний рисунок).

В случае ограниченного пространства необходимо использовать

i

соответствующий инструмент с небольшой монтажной глубиной.

При привинчивании накладок короб должен прилегать к стене.

Однако если стена неровная, короб не следует слишком

вдавливать в стену, иначе при креплении накладок он может

перекоситься. Это может привести к тому, что панель управления

при открывании будет задевать внутренние поверхности короба

или зависать на них.

83

Установка полностью утопленного банкомата с коробом

Установка

• Задвиньте панель управления обратно в банкомат до фиксации.

• Закройте дверь устройства управления.

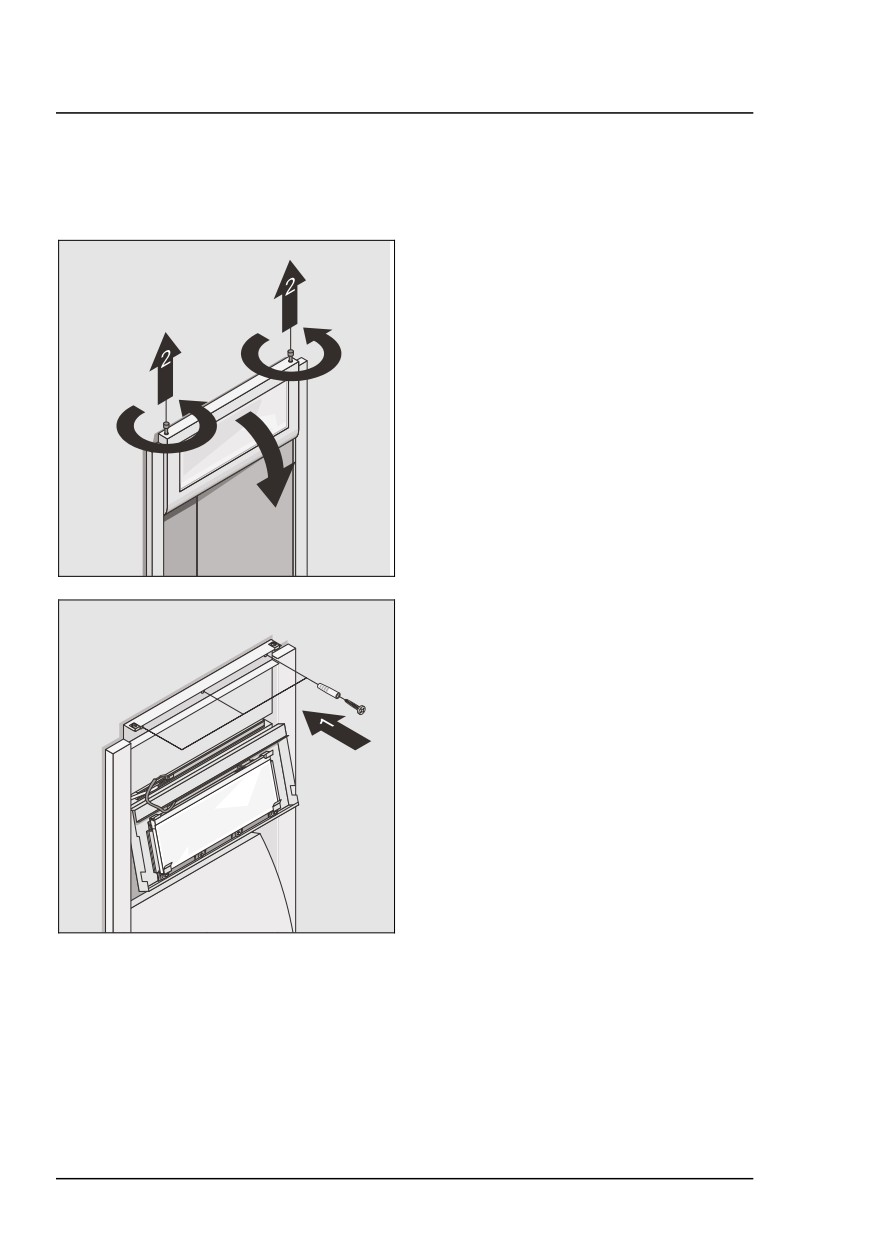

Ослабьте стопорные штифты

светового короба, слегка надавив на

них отвёрткой сбоку и выкручивая

их (1) до тех пор, пока они не

выскочат вверх (2).

1

Откиньте бленду светового короба

1

вперёд (3).

3

Просверлите три отверстия (1),

50 мм глубиной каждое и диаметром

8 мм.

Прикрепите короб к стене,

используя прилагаемые дюбели и

болты (6 x 40).

• Закройте световой короб в обратной последовательности.

84
