MapInfo Pro (Версия 15.2). Руководство

соответствие названию улицы

соответствие типу улицы

соответствие суффиксу улицы

соответствие названию города

соответствие области почтового индекса

соответствие импортированное из адресного словаря MapMarker (A) или
словаря пользователя (U)

A или U

Z-категория: Соответствие почтовому индексу

Соответствие центроиду зон почтовых индексов

Соответствие центроиду зон дополнительных почтовых индексов

Соответствие центроиду зон основных почтовых индексов

Соответствие центроиду зон почтовых индексов

Соответствие почтовому индексу, координаты недоступны

M-категория: Множественные автоматические соответствия

множественные соответствия, точка совмещается с центроидом почтовой зоны

множественные соответствия, точка совмещается с центроидом зоны основного почтового
индекса

581

Работа с веб-службами

множественные соответствия, точка совмещается с центроидом зоны дополнительного
почтового индекса

множественные соответствия, точка расположена в центре полилинии, представляющей
уличный сегмент

множественные соответствия, найден адрес, по которому расположена точка (наивысшая
возможная точность)

множественные соответствия, точка расположена в месте заданном кодом почтового индекса

множественные соответствия, точка расположена на перекрестке

множественные соответствия, координаты не определены

N категория: Нет соответствий

Нет близких соответствий

• Более подробные инструкции и смежные темы читайте в разделе

Геокодирование таблицы

с помощью службы геокодирования

Справочной системы

Создание зон транспортной доступности на сервере

Чтобы узнать сколько клиентов живет в 10 минутах езды от ваших магазинов или найти всех
поставщиков, располагающихся в радиусе 15 или 30 километров от вашего склада, используйте
новую веб-службу Drivetime.

В веб-службе Drivetime используются современные сведения о сети дорог, быстрые поисковые
алгоритмы вычисления границ зон транспортной доступности по времени (изохроны) или
дальности (зоны транспортной доступности по расстоянию) от указанного местоположения.
Эти зоны отличаются от других объектов MapInfo Pro или от буферных зон, поскольку, они
создаются на основе дорожных сетей, а не линейных расстояний от объектов. Зоны
транспортной доступности рассчитываются в зависимости от указанных вами в запросе

582

Работа с веб-службами

значений расстояния или времени, и с учетом ограничений скорости на отдельных участках
дорог и трасс. Общее название для изохрон и изолиний равного расстояния – изограммы.

Доступ к данным и вычислениям Drivetime возможен только при использовании сервера
маршрутизации Envinsa 4.0. Эта веб-служба поможет создать зоны транспортной доступности
по времени или по расстоянию на основе ваших данных.

Изохрона

или

зона транспортной доступности по времени

– это линия/полигональный

объект, очерчивающий район, в который может добраться водитель, двигаясь из определенной
точки, в течение заданного отрезка времени, с учетом ограничений скорости на дорогах.
Например, если вы хотите пригласить на какое-либо мероприятие своих клиентов, живущих
в часе езды от места проведения события, то можете создать зону транспортной доступности
по времени для таких клиентов. Служба построения зон транспортной доступности вычислит
зону транспортной доступности от места проведения мероприятия, исходя из значений средней
скорости на дорогах, определенной в картах дорожных сетей. Затем вы можете отобразить
клиентов, которые попадают в данную зону, используя команду SQL-запроса.

Зона транспортной доступности по расстоянию

– это район, в который может добраться

водитель, преодолев заданное расстояние, двигаясь из определенной точки. Например, когда
требуется найти всех клиентов, проживающих не далее 80 километров от места проведения
мероприятия, а не в пределах транспортной доступности в один час, можно вычислить
расстояния, пользуясь веб-службой Drivetime, руководствуясь похожей логикой.

По существу, вы создаёте зоны транспортной доступности на основе точки или таблицы точек
посредством дорожной сети, известной серверу, исходя из критериев расстояний и времени.
Настройки службы построения зон транспортной доступности позволяют изменять стиль
представления данных и количество одновременно создаваемых зон транспортной доступности
по времени или по расстоянию.

• Более подробную информацию смотрите в разделе

Создание зон транспортной

доступности для объектов таблицы

Правила добавления значений зон транспортной

доступности

Справочной системе

Как рассчитываются зоны транспортной доступности?

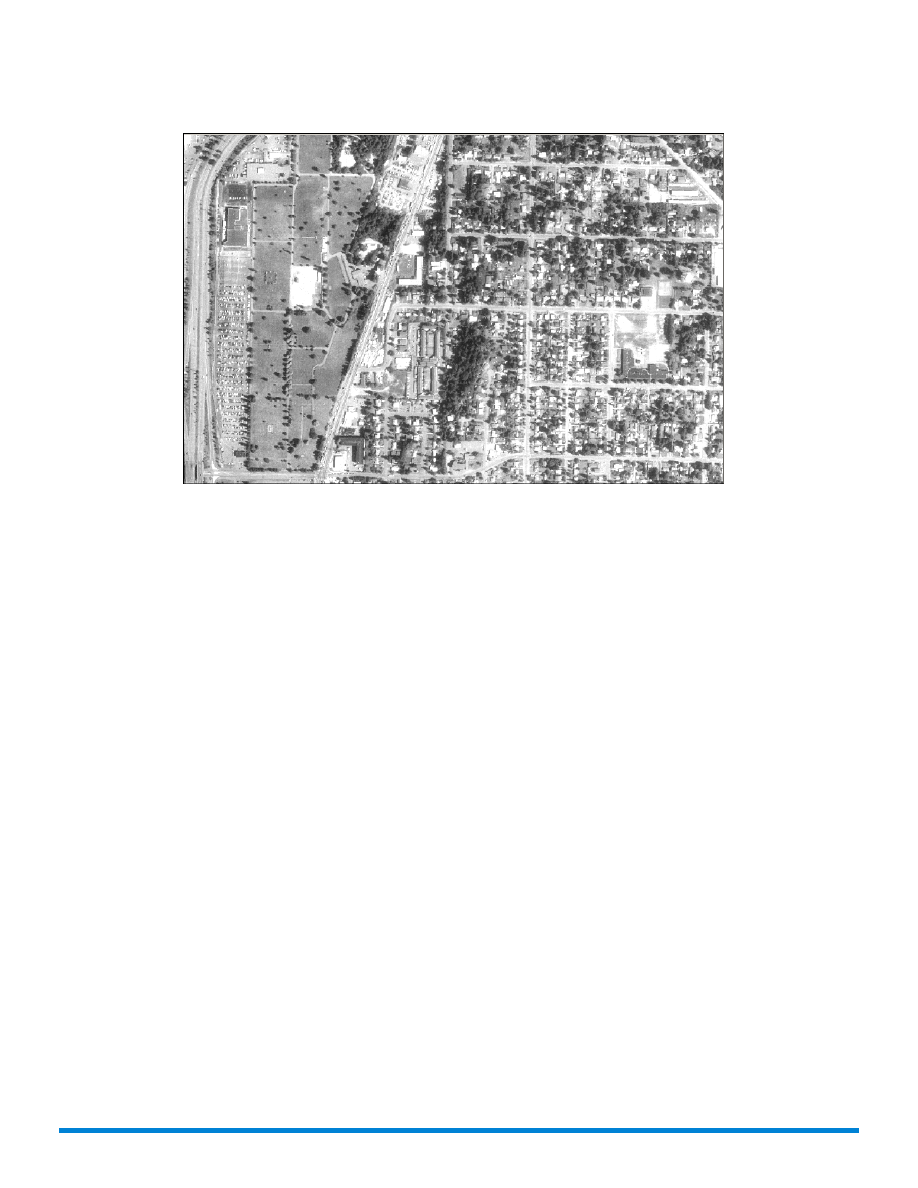

Это растровая карта одного из районов большого города, но это может быть и картой вашего
района.

583

Работа с веб-службами

За один и тот же промежуток времени, по автомагистрали вы сможете уехать дальше,
чем по небольшой дороге, из-за разной максимальной скорости на них.

На карте обозначены крупные автомагистрали, большие дороги и небольшие проезды между
домами. Максимальная скорость на этих дорогах ограничена, в зависимости от их размера
и предназначения. Сервер маршрутизации определяет ограничения скорости для каждого
типа дороги, и использует эти сведения для расчета расстояния, которое водитель может
проехать за заданный промежуток времени. Например, за час по автомагистрали водитель
сможет уехать дальше, чем по небольшой дороге из-за разных средних скоростей на этих
дорогах.

Если думать об ограничениях скоростей и расстояниях в терминах пространственного анализа,
то зона транспортной доступности, созданная веб-службой на основе автомагистрали, будет
длиннее и уже, чем зона, созданная на основе дорог местного значения.

Такова концепция функциональности службы построения зон транспортной доступности.

Использование зон транспортной доступности для представления
данных.

Чтобы определить насколько далеко от места предполагаемой встречи находятся ваши
клиенты, вы можете построить зоны транспортной доступности (по времени или по
расстоянию). Прежде чем создавать зоны транспортной доступности, мы рекомендуем
добавить сервер, как описано в

справочной системе

в разделе

о настройке сервера

маршрутизации

Ниже приведены некоторые определения, которые помогут вам в этом процессе.

584

Работа с веб-службами

Бреши

Области внутри границ зоны транспортной доступности, которые не соответствуют условию
доступности по времени или расстоянию.

Острова

Небольшие области за границами выбранной зоны, которые соответствуют условию
доступности по времени или расстоянию.

Проселочные дороги

Понятие проселочных дорог относится к улицам, которые не входят в дорожную сеть сервера,
например, небольшие проезды, частные дороги, подъездные дороги.

Создание зон транспортной доступности для объектов

Используйте сервер маршрутизации для создания зон транспортной доступности вокруг
объектов на карте, и вы увидите ваши данные в новом свете. Помните, что эти зоны
отличаются от простых буферных зон тем, что созданы на основе данных о скорости, с которой
может двигаться водитель по конкретной дороге. Если вы планируете создавать буферные
зоны по времени или по расстоянию для объектов таблицы, прочитайте раздел

Создание

зон транспортной доступности для объектов

Справочной системе

Прежде чем начать, мы рекомендуем настроить сервер маршрутизации, как описано в

разделе

справочной системы

Настройке параметров сервера маршрутизации

• Более подробные инструкции и смежные темы смотрите в разделе

"Создание зон

транспортной доступности для объектов

" в

Справочной системе

Использование картографического сервера тайлов

Сервер тайлов - это сервер содержащий коллекцию растровых изображений организованных
в тайлы. Тайлы покрывают определённую территорию на поверхности Земли. Тайлы
организованы в сетку состоящую из строк и колонок. Существует также несколько уровней
тайлов. Каждый уровень представляет данные различного разрешения для одного и того же
участка земли. Уровень определяет число тайлов (число строк и колонок). При увеличении
или уменьшении масштаба уровень данных может меняться. При прокрутке изображения
будут подгружаться требуемые тайлы.

MapInfo Pro позволяет использовать данные с сервера тайлов. После того как вы добавите
слой сервера тайлов к карте MapInfo Pro, приложение позаботится о выборке требуемых
тайлов с сервера и их отображении. Вам потребуется только добавить слой сервера тайлов
и масштабировать/прокручивать изображение.

585

Работа с веб-службами

Дополнительная информация о настройке картографического сервера тайлов в разделе

Использование растрового изображения в качестве подложки карты MapInfo Pro

О таблицах сервера тайлов и слоях карты

В MapInfo Pro есть таблица для сервера тайлов, которая состоит из TAB файла и файла XML.
Эти файлы содержат информацию необходимую для взаимодействия с сервером тайлов и
корректного извлечения тайлов. Эта информация включает URL сервера, систему координат
и охват карты, а также другие параметры для корректного получения тайлов.

После открытия таблицы с сервера тайлов в MapInfo Pro, вы можете добавить её как слой к
карте. Слой сервера тайлов используются как подложка, поэтому по умолчанию добавляется
как самый нижний слой. Слои с сервера тайлов не имеют атрибутивных данных и они не могут
быть отредактированы или подписаны. Они предназначены для того чтобы использоваться
как растровая подложка.

Свойства отображения данных с сервера тайлов

Свойства отображения позволяют изменить внешний вид тайлов возвращаемых с сервера
тайлов. Изображения сервера тайлов при отображении имеют те же атрибуты что и обычные
растровые изображения. В частности:

• Полупрозрачность
• Прозрачность – вкл./выкл. и прозрачный цвет
• Яркость
• Контрастность
• Оттенки серого или цветное

Система координат сервера тайлов и перепроецирование

Слои сервера тайлов не поддерживают перепроецирование растровых изображений. Это
означает, что если слой сервера тайлов отображается на карте, то карта будет иметь систему
координат сервера тайлов. Если на карте отображаются тайлы с двух различных серверов
в различных проекциях, то MapInfo Pro будет использовать проекцию того тайла, который
занимает большую часть в окне карты.

Вы не сможете изменить систему координат карты, если на карте есть активный слой с сервера
тайлов.

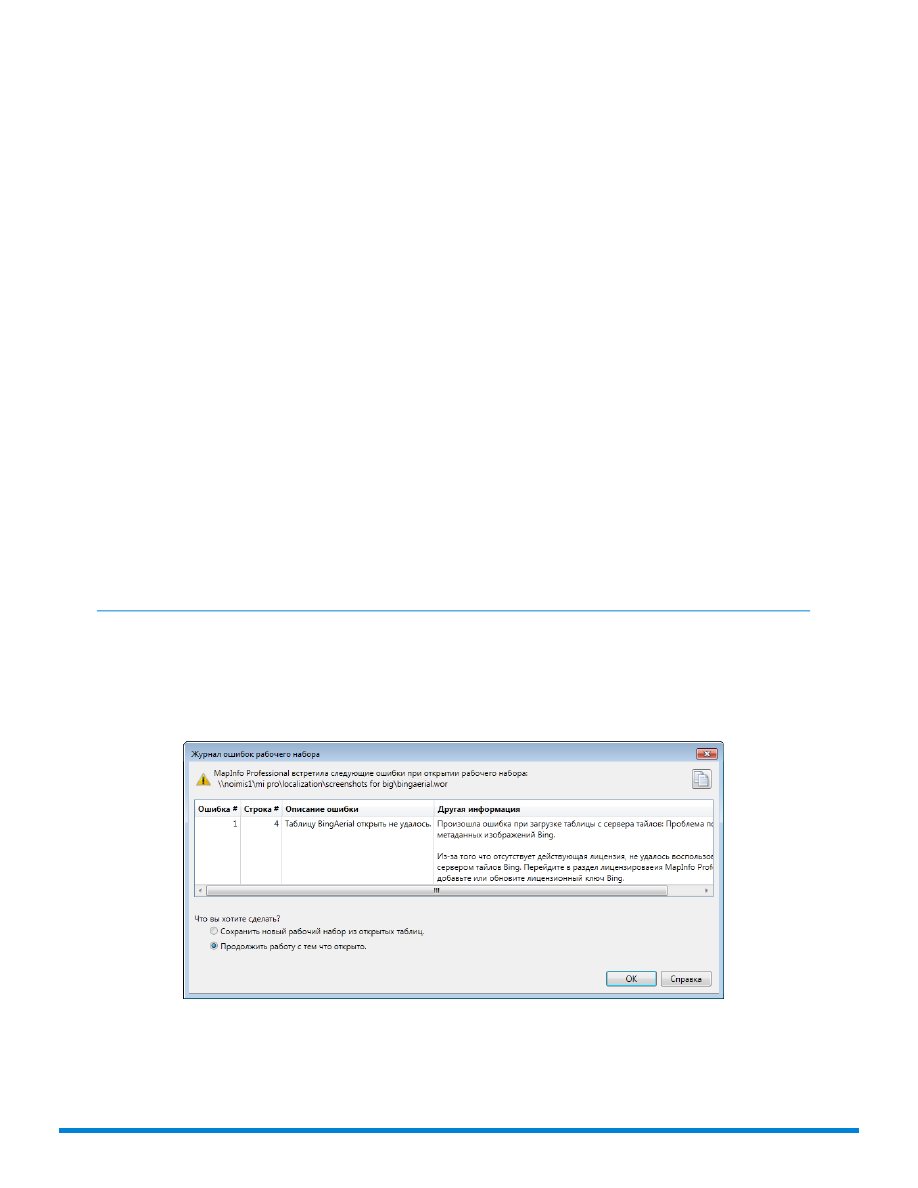

Авторизация сервера тайлов

Для извлечения растров с сервера тайлов используется соединение с Интернетом, возможно
соединение с сервером потребует авторизации. Если авторизация требуется, то MapInfo Pro
предупредит вас об этом при открытии таблицы сервера тайлов. Если авторизация не пройдёт
успешно таблица не будет открыта.

586

Работа с веб-службами

Добавление слоя с сервера тайлов к вашей карте

Чтобы добавить слой с сервера тайлов к вашей карте (используйте тот же подход, что и при
добавлении любого файла TAB в качестве слоя карты):

Откройте таблицу сервера тайлов на вкладке

ГЛАВНАЯ

или

ТАБЛИЦА

в списке

Открыть

нажмите

Аэро

Гибрид

или

Дороги

Если таблица сервера тайлов открыта, и требуется добавить ее к одной из открытых в данный
момент карт, сделайте следующее:

В окне

Проводник

выделите слой с сервера тайлов на одной карте и перетащите его на

другую карту.

Информация с сервера тайлов отобразится на карте как слой сервера тайлов в списке

Слои

Добавление на карту слоя с сервера тайлов

Одним щелчком мыши можно добавить на карту слой Microsoft Bing. Нет необходимости
предварительно открывать таблицу Bing для того, чтобы добавить её к карте. Если активным
окном является карта, MapInfo Pro добавляет к нему слой. Если открытых окон нет или
активное окно не является картой MapInfo Pro создаст новое окно карты со слоем.

Для того чтобы открыть и добавить слой аэро, гибрид или дороги на карту, на вкладке

ГЛАВНАЯ

в группе

Файл

в списке

Открыть

нажмите

Аэро

Гибрид

или

Дороги

• Добавить к карте слой Bing Аэро
• Добавить к карте слой Bing Гибрид
• Добавить к карте слой дорог Bing

Карта обновится, и на ней появится слой-подложка с сервера тайлов (нижний слой карты).

Для получения дополнительной информации см. раздел

Настройка значений времени

ожидания для Bing службы

Справочной системе

Имена и адреса таблиц с сервера тайлов

Для каждой из служб Bing Аэро, Bing Гибрид и Bing Дороги есть по паре заранее установленных
в подкаталоге TileServer таблиц. Это следующие файлы:

BingRoads.TAB

BingHybrid.TAB

BingAerial.TAB

BingRoads.XML

BingHybrid.XML

BingAerial.XML

587

Работа с веб-службами

Кроме того, следующие файлы позволяют пользоваться OSM-серверами тайлов:

OSMRoads.TAB

OSMRoads.XML

Следующие файлы необходимы для подключения к серверу-тайлов Cyber Japan. Они содержат
сведения о территории Японии, но не всего остального мира.

Аэрофотоснимки Японии уровней 15-17.

CyberJapanAerial.TAB

CyberJapanAerial.XML

Дорожная сеть Японии уровней 5-18.

CyberJapanStandard.TAB

CyberJapanStandard.XML

Выполнение расчетов расстояний по картам с сервера тайлов

На картах Bing используется модифицированная проекция Меркатора. Это равноугольная
проекция идеально приспособленная для навигации, поскольку на карте сохраняются углы,
направления и форма объектов. Однако искажения расстояний и масштаба увеличиваются
при удалении от экватора. Как следствие, искажения в направлении Север-Юг заметны в
северном полушарии, например, Финляндия и в южном, например, Новая Зеландия. А
некоторые территории, например, Гренландия и Антарктида кажутся на карте очень большими.

Если появляются ошибки вычисления расстояний или длин линий в областях, расположенных
близко к полюсам, пользуйтесь расчетами на сфере.

Для того чтобы выбрать тип вычислений расстояний и площадей:

На вкладке

PRO

нажмите

Настройки

Окно карты

В диалоге

Параметры окна карты

перейдите на закладку

Проекция

В группе Расстояние/Область установите один из следующих флажков:

•

На сфере

– этот метод применяется тогда, когда важно учитывать кривизну земной

поверхности. Это стандартный метод. Сначала данные преобразуются в проекцию
“Широта/Долгота”, а затем осуществляется расчет. Все данные, сохраненные в проекции
“Широта/Долгота”, всегда будут использовать сферические вычисления.

•

На плоскости

– этот метод выполняет вычисления данных, спроецированных на

плоскость. Декартовы координаты (X, Y) определяют положение точки в двухмерном
пространстве путем её проецирования на две оси, расположенные под прямым углом

588

Работа с веб-службами

друг к другу. К данным в проекции Широта/Долгота нельзя применять декартовы методы
вычислений.

Нажмите

и сохраните настройки.

Чтобы указать методы расчёта для текущего окна карты, используйте диалог

Режимы окна карты

(на вкладке

КАРТА

нажмите

Режимы окна карты

группе

Настройки

Примечание:

Дополнительная информация находится в разделе

Справочной системы: Настройка

параметров окна карты

Команда Лицензионный ключ Bing

Лицензионный ключ Bing

Если у вас нет действующей лицензии сервера тайлов Bing, вы не сможете использовать
этот сервис. В этом случае, при попытке доступа к Bing Дороги, Гибрид и Аэро, сервер вернёт
следующую ошибку:

Произошла ошибка при загрузке таблицы с сервера тайлов: Проблема получения метаданных изображений
Bing.

Опять же, если у вас есть сохраненный рабочий набор, содержащий слой сервера тайлов
Bing или карта с объектами на таком слое, и при этом ваш ключ Bing недействителен; вы не
сможете открыть этот рабочий набор правильно. Рабочий набор будет открыт, но без слоя
тайлов Bing. Появится следующее сообщение об ошибке:

Чтобы устранить эти ошибки, введите повторно лицензионный ключ для сервера тайлов Bing.

589

Работа с веб-службами

Чтобы ввести действующий ключ лицензии:

На вкладке

PRO

нажмите сначала

Лицензирование

, затем

Лицензионный ключ Bing

(может потребоваться пролистать вниз, чтобы добраться до этого параметра) – откроется
диалог

Учётные данные Bing

Введите значение ключа в поле

Введите ключ

, и нажмите кнопку

Для доступа к серверу тайлов Bing может потребоваться лицензия. Если вы увидите, что
время работы со службой Microsoft Bing завершено, свяжитесь с представителем, чтобы
узнать о вариантах возобновления работы с этим сервисом. Возможность использовать
команду Добавить Bing Roads к карте имеется только в премиум-версии MapInfo Pro (эта
служба требует дополнительной оплаты и не поставляется в составе стандартной версии
продукта). В оценочной версии MapInfo Pro эта команда присутствует, но после активации
лицензии MapInfo Pro для этой команды потребуется Премиум-лицензия.

Работа с серверами тайлов

Служба тайлов карт (Tile Map Service – TMS) это спецификации Open Source Geospatial
Foundation, предназначенные для управления картографическими данными. TMS-протокол
похож на другие типы

LevelRowColumn

серверных протоколов, поддерживаемых MapInfo

Pro, например, Google Enterprise.

Теперь MapInfo Pro поддерживает TMS-серверы с отсчетом координат либо Север-Запад,
либо Юг-Запад

Теперь можно использовать TAB и XML-файлы для просмотра тайлов Google в MapInfo Pro.
После того как TAB и XML-файлы правильно настроены, можно открывать и использовать
TAB-файл, как любую другую таблицу сервера тайлов.

Изменение масштаба до ближайшего уровня сервера тайлов

В зависимости от выбранного уровня масштабирования серверы тайлов предоставляют
информацию разного типа. В MapInfo Pro можно приводить масштаб показа слоя сервера
тайлов к любому уровню. При этом изображения с сервера тайлов могут растягиваться, делая

590

Работа с веб-службами

их нечеткими. Для коррекции, вы можете выбрать для отображения изображений с сервера
тайлов на оптимальном уровне масштабирования основанного на разрешении сервера тайлов
и текущего разрешения экрана. Этот параметр настраивается для каждого дисплея один раз.

Для того чтобы изменить масштаб изображения с сервера тайлов до ближайшего
оптимизированного значения нужно:

• В окне карты щелкните правой клавишей мыши по карте и выберите в всплывающем меню

команду

Привести масштаб к ближайшему уровню тайлов

• Если на карте имеется несколько слоев серверов тайлов, диалог

Изменить масштаб до

ближайшего уровня сервера тайлов

появится после того, как выбран слой сервера тайлов.

Карта будет перерисована в масштабе, соответствующем ближайшему уровню сервера
тайлов.

Настройка свойств слоя с сервера тайлов

Возможно изменить атрибуты отображения растровых слоёв сервера тайлов. Это те же
свойства которые поддерживаются растровыми слоями, и включают: полупрозрачность,
прозрачность, яркость, контрастность и оттенки серого.

Чтобы получить доступ к свойствам слоя с сервера тайлов:

В окне Слои щелкните правой клавишей мыши по названию слоя и выполните команду

Свойства слоя

. Появится диалог

Свойства слоя

Установите флажок

Единообразно

Нажмите кнопку Стиль (ниже флажка Единообразно). Откроется диалог

Настройка

изображения

Измените свойства изображения в соответствии с вашими потребностями.

Слои сервера тайлов могут быть сделаны полупрозрачными.

Образец растра отображаемый в этом диалоге основан на текущем виде
карты. Если вы хотите увидеть в этом диалоге другой участок карты,

Примечание:

соответственно измените вид в окне карты, прежде чем открыть этот диалог.
Вам также может потребоваться изменить вид, если вы выбираете прозрачный
цвет, так как выбор цвета происходит на образце растра.

591

Работа с веб-службами

Использование MapInfo Pro в Интернете

MapInfo Pro позволяет использовать Интернет во время работы с картами, а также размещать
полученные карты в Интернете.

Используя активные объекты и инструмент

Геолинк

, можно открывать файлы и страницы в

Интернете по URL-адресу напрямую из объектов или подписей на карте. Активные объекты
позволяют вывести на карту информацию из Web-среды или другой программы.

Дополнительные источники информации позволяют улучшить результаты анализа и
наглядность презентаций. Например, можно связать объект на карте с Web-сайтом, в котором
приводятся дополнительные сведения об объекте или с файлом рисунка, на котором объект
изображен подробнее.

Кроме того, можно использовать созданные в MapInfo Pro карты на Web-страницах. Утилита
"HTML-карта" создает из карты MapInfo Pro HTML-страницу с растровым изображением карты.
Посетители вашей страницы смогут щелкнуть по любой области на изображении и попасть
на другую страницу, подробно описывающую выбранный объект.

Что такое активный объект?

Активными - называются объекты на карте, которые связаны с файлами или адресами в
формате URL. Файл может быть растром, рабочим набором или таблицей MapInfo Pro,
программой MapBasic или файлом любого выполняемого типа, расширение которого связано
с программой, установленной на вашем компьютере.

593

Специальные темы в MapInfo Pro

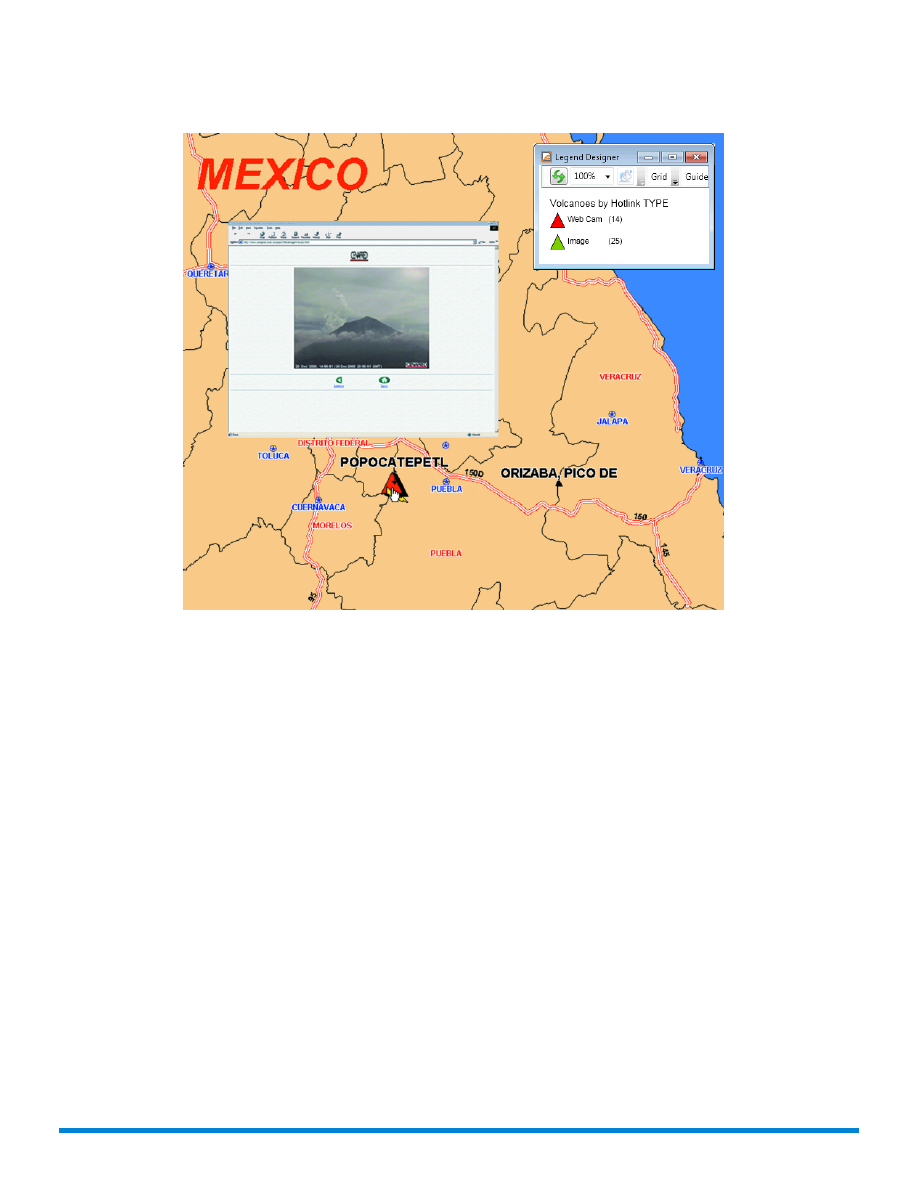

Активный объект на этой карте (он отмечен красным треугольником) связан с
видеокамерой Web-сайта извержения вулкана.

Справочной системе

содержатся следующие связанные с этим разделы:

•

Добавление URL-адреса в таблицу

•

Объединение объектов-районов

•

Создание активных объектов

•

Создание множественного геолинка

•

Использование инструмента Геолинк в окне карты

•

Сохранение нового района и выход из районирования

Вызываемые страницы HTML

Вызов страниц HTML позволяет связать любую область растровой HTML-карты с
Web-страницей, заданной для этой области. Эту страницу можно заполнить любой
информацией, включая сведения из колонок исходной таблицы. Интерфейс пользователя
позволяет выбрать используемые колонки и оформить страницы текстом.

594

Специальные темы в MapInfo Pro

• Подробнее о выборе колонок вызываемых страниц и всплывающих подсказок смотрите в

Справочной системе

Районирование — объединение объектов в районы

Одно из популярных применений MapInfo Pro – группировка объектов карты в районы по
общему полю. Функция районирования в MapInfo Pro позволяет создать новые районы,
изменять существующее и при этом видеть как динамически изменяются данные для районов,
позволяя тем самым анализировать текущее районирование и принимать решения.

Что такое районирование и как им пользоваться?

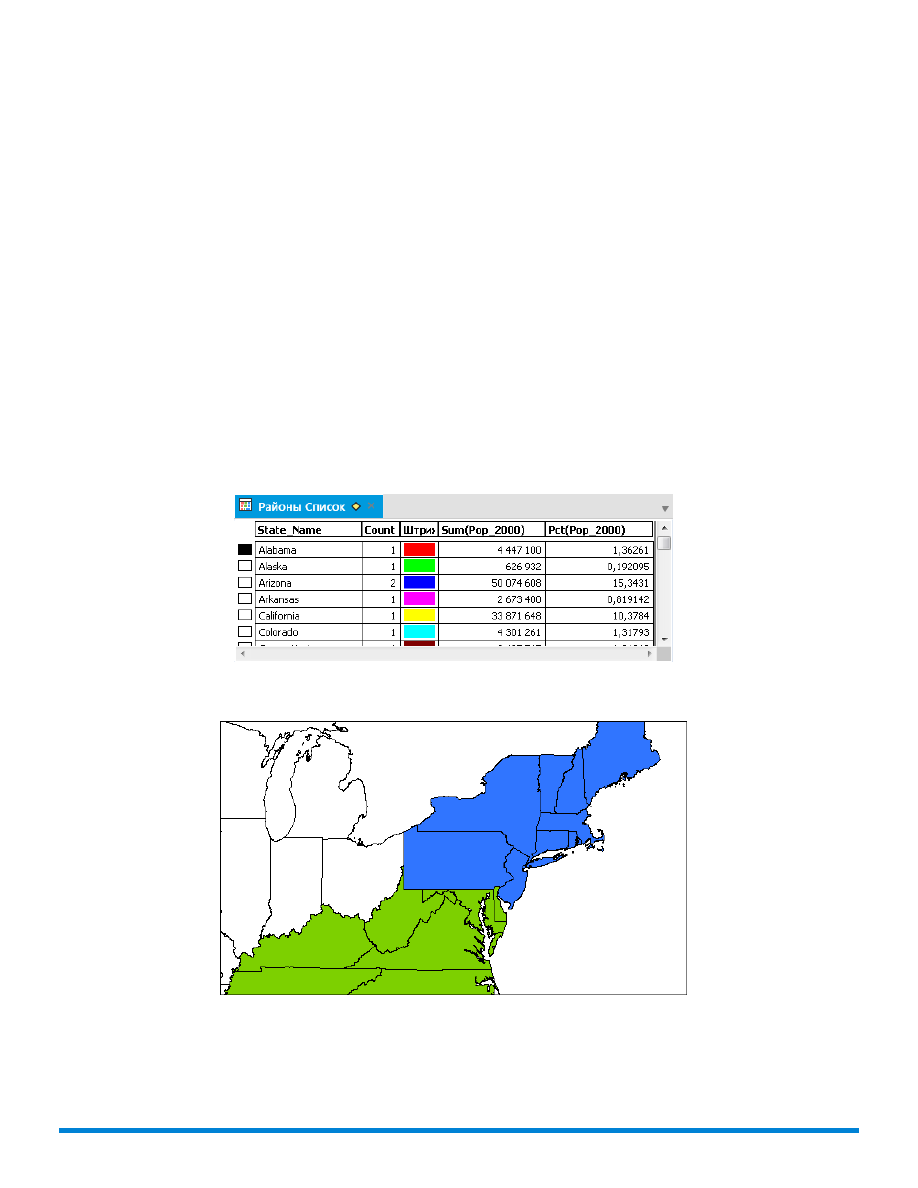

Районированием называется процесс объединения объектов карты в группу по какому-либо
критерию. Для каждого района MapInfo Pro автоматически вычисляет суммы и средние
величины значений из числовых полей записей, соответствующих группируемым объектам,
и показывает их в окне

Список Районов

. Этот процесс часто называют балансировкой.

При выполнении районирования создается группа районов. Состав районов зависит от смысла
выполняемой работы. Можно присвоить уникальное имя для каждого района, например, если
вы хотите работать с четырьмя районами, их можно назвать Северо-Восточный,
Юго-Восточный, Северо-Западный и Юго-Западный. Каждый район представлен отдельной
записью в окне

Список районов

Работа в окне

Список районов

отличается от работы в окне

Список

следующим:

• Можно выбрать только одну строку в окне

Список районов

. Выбрать несколько строк в

списке районов с помощью

клавиши SHIFT

вы выбрать не сможете.

• В окне списка

Районы

всегда выбрана одна строка и команда

Отменить выбор

не работает.

• Выбранная строка в списке районов делает группу

изменяемой

. Все следующие

выполненные команды из меню Районирование распространяются на этот район.

После того как район выбран, вы можете добавлять к району объекты, выбирая их в окне
карты. Можно выбрать объект инструментом выбора или сделав запрос, например, с помощью
команды SQL-запрос.

Когда объект выбран на карте, то он временно включается в изменяемый район. MapInfo Pro
пересчитывает суммы и средние значения в окне списка

Районы

, используя значения из

записи выбранного объекта. Если исключить объект из выбора, то он исключается из списка

Районы

, а числовые значения в окне списка районов принимают прежние значения.

Результаты пробного районирования можно отменив выбор объектов карты.

595

Специальные темы в MapInfo Pro

Для того чтобы сделать предварительно настроенный район постоянным, на вкладке

КАРТА

в группе

Анализ

нажмите сначала

Районирование

, затем

Добавить район

. После выполнения

команды

Добавить район

MapInfo Pro сохраняет имя этого района в строках выбранных

объектов. Таким образом, если добавляются объекты к Северо-Западному району, MapInfo
Pro заносит имя "Северо-Западный" в запись каждого объекта.

Объекты каждого района выделяются единым стилем штриховки, линий и символов. Когда
включаете объект в район, то он выделяется соответствующим стилем. Таким образом, если
для объектов Северо-Западного района выбран синий цвет заливки, то все объекты, связанные
с Северо-Западом, будут показаны синим.

Например, если имеется слой штатов, возможно вы захотите объединить их в территории
продаж. Каждая запись для штата включает поле TOT_SALES, содержащее данные о
суммарной выручке от продаж за предыдущие годы. Требуется суммировать значение поля
TOT_SALES для каждого штата в пределах заданной территории продаж. Районирование
даёт инструментарий, позволяющий создать территории продаж и просуммировать значение
поля TOT_SALES для каждой территории.

Но это только часть процесса районирования. Полная мощь этого инструмента заключена в
окне

Районы

, в котором вы в реальном времени наблюдаете как изменяются численные

596

Специальные темы в MapInfo Pro

MapInfo Pro (Версия 15.2). Руководство - часть 37
