MapInfo Pro (Версия 15.2). Руководство

• Если установлен переключатель

Нет

, MapInfo Professional не выполняет перемещения

совмещенных узлов. Это стандартная настройка

• Установите переключатель

Только на текущем слое

, чтобы MapInfo Professional перемещала

при перемещении узла и все совмещенные с ним узлы или совмещенные узлы, находящиеся
в том же слое.

В группе параметров

Оцифровки

есть флажок

Показать радиус совмещения

, с помощью

которого можно увеличивать или уменьшать радиус привязки. Если флажок Показать радиус
совмещения не установлен, радиус совмещения не отображается.

Введите требуемое значение в поле

Радиус совмещения

Детальность потоковой

оцифровки

, чтобы указать стандартное значение радиуса в пикселях, начиная с которого

указатель мыши будет притягиваться к узлу, и значение определяющее как часто будут
ставиться узлы при потоковой оцифровке. Эти параметры используются при создании
объектов. (Нажмите клавишу

, для того чтобы включить режим

Привязка к узлам

Стандартный радиус привязки – пять (5) пикселей. Введите меньшее значение, чтобы избежать
захвата узлов других объектов при рисовании. Увеличьте значение, если вы хотите получить
привязку к узлу даже с относительно большого расстояния.

Более подробно о радиусе совмещения можно прочесть в разделе

Справки

Совмещение

узлов для выбора узлов и центроидов

Настройки команды

Найти выборку

•

Масштабировать по выборке

– установите флажок, чтобы карта масштабировалась на

выбранных объектах после выполнения команды Найти выборку. Сбросьте флажок, чтобы
запретить масштабирование после выполнения команды Найти выборку.

•

Масштабировать после вставки объекта

– установите флажок, чтобы

карта

масштабировалась на объектах, появившихся после команды Вставить. Если открыто окно

Список

, и в нем есть

выборка

Список

будет прокручиваться к выбранным объектам.

Сбросьте этот флажок, чтобы избежать масштабирования после вставки объекта.

Проекция закладка (диалог Окно карты)

На закладке

Проекция

диалога

Параметры окна карты

можно настроить проекции таблиц,

параметры сеанса интерпретатора MapBasic, формат показа координат.

Задайте стандартные параметры:

•

Проекция таблицы

– устанавливает проекцию, используемую по умолчанию при создании

новых таблиц и импорте данных в форматах GML 2.1, MIF, MBI, IMG, а также для диалога

Выбор проекции

Можно изменять проекцию по умолчанию, вызвав диалог кнопкой

Проекция

за исключением случаев, когда используется Универсальный транслятор,
ArcLink или при импорте файлов DXF.

Примечание:

•

Проекция для сеанса

— устанавливает проекцию по умолчанию для MapBasic, эта проекция

используется при извлечении координат с использованием окна

MapBasic

и при операции

Обновить колонку

. На скомпилированное MapBasic-приложение эти настройки не влияют.

181

Настройка стандартных режимов MapInfo Pro

В списке

Показ координат

настроить формат показа координат. Можно выбрать один из

следующих вариантов:

•

Десятичные градусы

– по умолчанию MapInfo Pro показывает координаты в десятичных

градусах. MapInfo Pro показывает координаты объектов в диалогах

Информация об объекте

а также координаты курсора в строке состояния.

•

Градусы, минуты, секунды

– выберите этот режим, чтобы отображать единицы карты в

градусах, минутах, секундах.

•

Армейская система США

– выберите эту настройку, чтобы карта отображалась в

координатах армейской системы США (Military Grid Reference System). Координаты
преобразуются в армейскую систему, использующую референц-эллипсоид WGS 1984.

•

Национальная система США (NAD 83/WGS 84)

— выберите этот вариант для отображения

на карте данных в формате национальной системы координат США (USNG) . Координаты
конвертируются в соответствии с регламентом, регулируемым форматом, в соответствии
с национальной системой США/ североамериканским датумом США.1983 / мировой
геодезической системой (WGS) с эллипсоидом 1984 .

•

Национальная система США (NAD 27)

— Выберите эту функцию для отображения на

вашей карте формата слоя национальной координатной системы США (USNG) . Координаты
конвертируются в Северо-Американскую систему эллипсоидов 1927 года.

Для того чтобы исправить координатную систему регулярной поверхности,
используйте диалог

Режимы окна карты

: в окне

Слои

или

Проводник

Примечание:

щелкните правой клавишей мыши по названию карты и выполните команду

Режимы окна карты

Измените параметр в окошке

Отображение координат

Такие изменения можно сохранить в рабочем наборе.

Любые изменения в диалогах

Режимы окна карты

или

Параметры окна

карты

влияют на значения, отображаемые в строке состояния, но не в окошке

Примечание:

Информация

. Если открыт диалог

Информация об объекте

для карты

которая использует Армейскую или Национальную систему США, координаты
будут отображаться в десятичных градусах.

В разделе

Измерения проводятся

можно задавать принимаемые по умолчанию единицы

измерения расстояний/площадей которые MapInfo Pro будет использовать для новых окон

Карта

•

На сфере

– этот метод применяется тогда, когда важно учитывать кривизну земной

поверхности. Это стандартный метод. Сначала данные преобразуются в проекцию
“Широта/Долгота”, а затем осуществляется перерасчет. Все данные, сохраненные в проекции
“Широта/Долгота”, всегда будут использовать сферические вычисления.

•

На плоскости

– этот метод выполняет вычисления данных, спроецированных на плоскость.

Декартовы координаты (X, Y) определяют положение точки в двухмерном пространстве
путем ее проецирования на две оси, расположенные под прямым углом друг к другу. К
данным в проекции Широта/Долгота нельзя применять декартовы методы вычислений.

Для того чтобы исправить метод вычислений в активном окне

Карта

используйте диалог

Режимы окна карты

: в окне

Слои

или

Проводник

Примечание:

182

Настройка стандартных режимов MapInfo Pro

щелкните правой клавишей мыши по названию карты и выполните команду

Режимы окна карты

Дополнительная информация находится в разделе

Справочной системы: Настройка

параметров окна карты

Элементы оформления закладка (диалог Окно карты)

На закладке

Элементы оформления

в диалоге

Параметры окна карты

имеются элементы

управления новой шкалой масштаба.

Группа

Элементы оформления

задаёт параметры управления новой шкалой масштаба

карты.

•

Стандартное положение

– выберите одно из стандартных положений для масштабной

линейки в одном из углов окна

Отчёт

(верхний левый угол, верхний правый угол, нижний

левый угол, нижний правый угол).

• (Дополнительно) Введите значение смещения в полях

Сдвиг по оси X

Сдвиг по оси Y

Используйте положительные числа.

•

Изменить положение (от левого верхнего угла)

– выберите стандартное расположение

элемента оформления в окне

Отчёта

. Введите значения смещения в окошках

Вправо

Вниз

. Используйте положительные числа.

•

Фон

– нажмите эти кнопки, для того чтобы задать стиль штриховки и рамки.

В разделе

Оформление масштабной линейки

можно настроить стандартные параметры

оформления масштабной линейки.

•

Длина линейки

– линейка наглядно представляет соотношение двух параметров: длины

отрезка на карте и длины соответствующего отрезка на земной поверхности. Можно задавать
максимальную длину линейки в 34 дюйма или 86.3 см на распечатке.

•

Высота линейки

– максимальная высота масштабной линейки на карте 111.76 см или 44

дюйма.

•

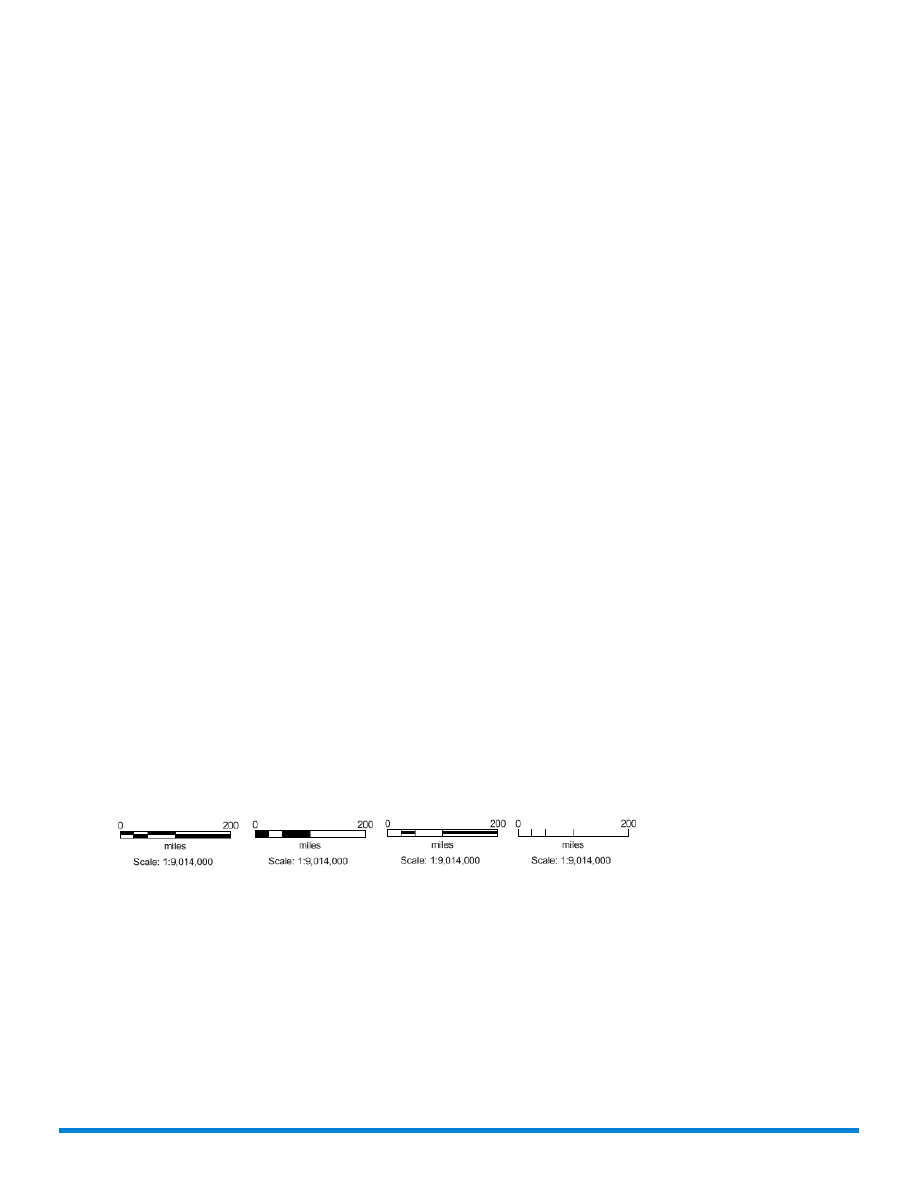

Тип линейки

– предлагается выбрать один из вариантов оформления: Классический,

Сплошной, Линией, Пунктиром.

•

Использовать автоматическое изменение размера

– используйте этот флажок, для того,

чтобы включить или выключить режим автоматической настройки размеров линеек.

•

Добавить картографический масштаб

– отметьте этот флажок, чтобы на масштабной

линейке появилось принятое в картографии обозначение числового масштаба в виде дроби.
В MapInfo Pro, масштабная линейка обычно не показывает числового представления
масштаба, такого как 1:63,360 или 1:1,000,000, называемого картографическим масштабом

•

Стиль линейки

– можно настроить следующие параметры:

183

Настройка стандартных режимов MapInfo Pro

Нажмите на кнопку чтобы открыть диалог

Стиль полигона

и выберите цвет масштабной

линейки.

Нажмите на кнопку чтобы открыть диалог

Стиль линии

и выберите стиль линии для масштабной

линейки.

Нажмите на кнопку, чтобы открыть диалог

Стиль текста

, и выберите шрифт, размер и цвет

текста для масштабной линейки.

Настройки окна списка

Все изменения в настройках окна списка применяются после перезапуска MapInfo.

Выбор цвета фона для окна списка

Можно выбрать цвет фона основных и чередующихся строк в окне

Список

. Это помогает

различать отдельные записи. MapInfo Pro использует эти настройки во вариантах оформления
окон

Список

(в отчетах, при выводе на печать и в отдельных окнах

Список

Для того изменить цвет фона записи в окне

Список

На вкладке

PRO

нажмите сначала

Настройки

, затем

Окно списка

– откроется диалог

Настройки окна списка

Выберите цвет фона в окошке

Чередовать цвет строк

Нажмите

– диалог закроется, а выбранный цвет фона будет применен ко всем открытым

окнам

Список

MapInfo Pro будет использовать эти настройки и в последующих сеансах работы.

184

Настройка стандартных режимов MapInfo Pro

Настройки окна конструктор легенды

С помощью программы настройки, можно управлять стандартным внешним видом разделов
легенды в окне

Конструктор легенды

, стилями атрибутов текста, таких как шрифт и размер.

В MapInfo Pro эти настройки применяются в случае, если в таблице, на основе которой создана
легенда, нет ключей метаданных. Если же метаданные присутствуют, то параметры,
хранящиеся в них, заменяют стандартные.

Чтобы настроить окно конструктора легенды:

На вкладке

PRO

нажмите сначала

Настройки

, затем

Окно легенды

– откроется диалог

Настройки окна легенды

В группе

Стандартное оформление раздела легенды

задайте стандартные заголовки

и перечислите названия разделов легенды:

• Чтобы установить

Шаблон заголовка

, введите в поле текст, который хотите увидеть в

заглавии каждого раздела этой легенды.

По умолчанию Шаблон заголовка - "# легенда", где символ "#" впоследствии заменяется
именем слоя карты, на основании которого будет создан раздел легенды. Например,
шаблон "# легенда" для слоя Границы создает заголовок "Границы легенда". Если
требуется разместить слово "легенда" перед названием слоя, задайте в качестве шаблона
"Легенда слоя #". Допустима также форма "#". Можно вообще не использовать шаблон
заголовка. В этом случае оставьте это поле пустым.

Символ "#" в заголовке, подзаголовке или названии стиля заменяется
именем слоя. Символ "%" в названии стиля заменяется именем типа

Примечание:

объекта. Если требуется использовать символ "решетка" (#) без
подстановки имени слоя, следует ввести символ "обратная косая черта"
(\), т.е. - (\#). Если требуется использовать символ "процент" (%) без
подстановки имени стиля, следует ввести символ "обратная косая черта"
(\), т.е. - (\%).

• Чтобы установить

Шаблон подзаголовка

, введите в поле требуемый текст. По умолчанию

поле шаблона подзаголовка пустое, но его можно настроить.

•

Шаблон стиля

определяет текст, который следует за каждым символом в разделе. В

шаблоне стиля подписи по умолчанию выставлен символ "%". Шаблон подписи определяет
текст, который следует за каждым символом в разделе. В шаблоне символ "%" заменяется
типом объекта (точка, линия, полигон) в тексте подписи.

Также можно настроить шаблон стиля по своему усмотрению с использованием символа
"%" или без него. Например, если раздел легенды создан на основании слоя границы,
шаблон "% слоя #" создает подпись типа "Полигон слоя Границы". Символ "%"
используется только в поле

Шаблон стиля

185

Настройка стандартных режимов MapInfo Pro

В группе

Образец размера раздела легенды

задайте стандартные размеры разделов

легенды:

•

Единицы измерения

– задайте единицы, в которых будут измеряться объекты в окне

Конструктор легенды

. Выберите единицы измерения из списка. Стандартной единицей

измерения является пункты (pt), поскольку они лучше согласуются при сравнении условных
знаков с текстом легенды.

• 1 дюйм (in) = 2.54 сантиметра, 254 миллиметра, 6 пик, 72 пункта
• 1 пункт (pt) = 0.01389 дюйма, 0.03528 сантиметра, 0.35278 миллиметра, 0.08333 пик
• 1 пика = 0.16667 дюйма, 0.42333 сантиметра, 4.23333 миллиметра, 12 пунктов
• 1 сантиметр (cm) = 0.39370 дюйма, 10 миллиметров, 2.36220 пик, 28.34646 пункта
• 1 миллиметр (mm) = 0.1 сантиметра, 0.03937 дюйма, 0.23622 пик, 2.83465 пункта

•

Образец ширины полигона

– задает ширину площадного условного знака раздела

легенды. Можно задавать размер от 8 до 144 пунктов, от 0.666667 до 12 пик, от 0.111111
до 2 дюймов, от 2.82222 до 50.8 миллиметров, или от 0.282222 до 5.08 сантиметров.
Стандартный размер равен 32 pt (пунктам).

•

Образец высоты полигона

– задает высоту площадного условного знака раздела

•

Образец ширины линии

– задает ширину линейного условного знака раздела легенды.

Можно задать от 12 до 144 пунктов, от 1 до 12 пик, от 0.666667 до 2 дюймов, от 4.23333
до 50.8 миллиметров или от 4.23333 до 50.8 сантиметров. Стандартный размер равен
36 pt (пунктам).

Эти параметры применяются при создании легенды карты с помощью мастера построения

Создать легенду

. Новая легенда будет открыта в окне

Конструктор легенды

В группе

Сетка и направляющие

задайте стандартные параметры оформления сетки и

направляющих:

В окне конструктора легенды могут использоваться элементы управления внешним видом
легенды в виде сетки и направляющих, с помощью которых можно точно разместить и
выровнять содержимое легенды. Можете изменять режимы показа и цвет линий сетки и
направляющих, что возымеет эффект при следующем открытии окна конструктора легенды.

•

Показывать сетку по умолчанию

– установите этот флажок, для того чтобы в окне

конструктора легенды выводить равномерную сетку, по которой можно выравнивать
разделы легенды.

•

Привязка к сетке по умолчанию

– установите этот флажок, для того чтобы включить

привязку объектов на макете в окне конструктора легенды к сетке светлых линий.

•

Цвет сетки

– выберите цвет линий сетки светлых линий на макете в окне конструктора

легенды (равномерная сетка, по которой выравниваются разделы легенды). Обычно
используется светло-серый цвет (RGB = 119, 136, 153).

186

Настройка стандартных режимов MapInfo Pro

•

Цвет направляющих

– выберите цвет линий сетки светлых линий на макете в окне

конструктора легенды (направляющие позволяют выравнивать разделы легенды в любом,
предварительно заданном месте). Обычно используется синий цвет (RGB = 0, 0, 255).

Настройки легенды можно сохранять автоматически в рабочих наборах, отметив флажок

Предлагать сохранить рабочий набор перед закрытием

. Отметьте этот флажок, для

того чтобы предупреждать о необходимости сохранения настроек легенд в рабочем наборе
при завершении работы с MapInfo Pro.

Щелкните

– диалог закроется, а изменения сохранятся.

Настройка режимов печати

Используйте диалог Принтеры для выбора принтера, который вам нужен вам, как стандартный
для работы в MapInfo Pro. Вы можете использовать стандартный принтер Windows, или
выбрать для MapInfo Pro другой принтер.

Дополнительные советы по улучшению печати можно найти в документе

Инструкция по печати MapInfo Pro

в папке

Documentation

там, где

установлена программа.

Примечание:

Чтобы установить настройки принтера:

На вкладке

PRO

нажмите сначала

Настройки

, затем

Принтер

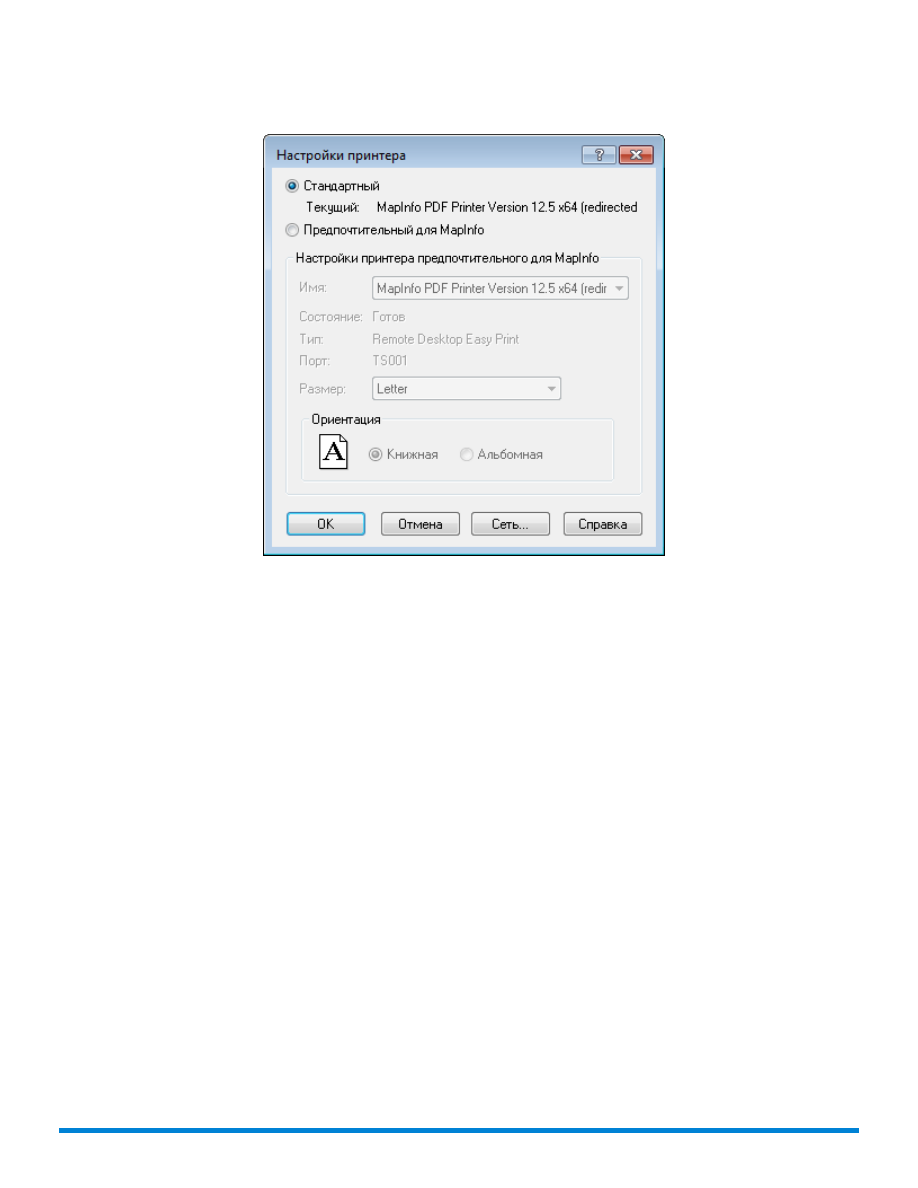

– откроется диалог

Настройки принтера

187

Настройка стандартных режимов MapInfo Pro

Выберите одно из двух:

•

Стандартный принтер Windows

– MapInfo Professional всегда будет использовать тот

принтер, который является стандартным для Windows. Это стандартный режим.

•

Предпочтительный для MapInfo

– для установки принтера, отличного от системного

принтера для печати из MapInfo Pro. Это может быть принтер или плоттер.

Если выбран вариант

Предпочтительный для MapInfo

• Выберите название принтера в списке

Принтер

– он будет использоваться в качестве

стандартного принтера.

• Выберите размер листа в списке

Размер

, в котором перечислены стандартные размеры

листов бумаги, доступные для выбранного принтера.

• Задайте ориентацию листа.

Книжная

ориентация означает, что высота листа больше,

чем ширина, а

Альбомная

– что ширина больше высоты.

Нажмите

, диалог закроется, а изменения сохранятся.

Если вы выбрали настройку

Сохранять параметры печати в рабочем

наборе

, то в стартовых режимах, MapInfo Pro сохранит информацию о принтере

Примечание:

и настройках печати в рабочем наборе. Для того чтобы задать эти параметры,
в разделе

Настройки

нажмите

Стартовые

188

Настройка стандартных режимов MapInfo Pro

Советы по печати

О работе со стандартным принтером Windows

Если выбран вариант Стандартный принтер Windows, MapInfo Professional будет всегда
применять используемый по умолчанию принтер Windows. Параметры настройки этого
принтера будут перечислены в группе

Настройки принтера

предпочтительного для MapInfo.

Если вы выбрали стандартный принтер Windows, то уже не сможете изменить настройки
принтера для печати из MapInfo Professional в диалоге

Настройка печати

. Для изменения

стандартного принтера Windows, надо вернуться в

Панель управления

Для того чтобы использовать принтер отличный от того что указан в настройках принтера,
выберите:

• На вкладке

ГЛАВНАЯ

в группе команд

Вывод

нажмите кнопку

Печать

. Можно поменять

принтер в диалоге

Печать

это приведет к замене стандартного принтера.

• На вкладке

ОТЧЁТ

в группе команд

Страница

нажмите кнопку

Параметры страницы

Откроется диалог

Настройка печати

. Нажмите кнопку "Принтер", откроется системный

диалог

Настройка печати

для стандартного принтера. Выберите другой принтер из списка

Имя. Стандартным принтером теперь станет другой принтер.

Таким образом перенастроенный принтер будет применяться как стандартный
только в текущем окне. Чтобы выбрать принтер в качестве стандартного, надо
вернуться в диалог "Режимы > Принтер", и там настроить стандартный принтер.

Примечание:

• Дополнительная информация содержится в разделах

Справочной системы

Выбор принтера

Сообщения об ошибках при выводе на печать слишком большого файла

Включение или отключение печати блоками

Для того чтобы разделить задание на печать на несколько маленьких, установите режим

Печать блоками

. Этот режим задаётся в реестре.

Как включить режим печати блоками с помощью заранее подготовленного файла с
параметрами реестра, смотрите раздел

Включение режима печати блоками с помощью

файлов реестра

На вкладке

PRO

нажмите сначала

Настройки

, затем

Параметры вывода

– откроется

диалог

Параметры вывода

На закладке

Печать

отметьте флажок

Печать блоками

, чтобы разделить задание на

печать на несколько небольших заданий. Снимите флажок, чтобы выполнять печать одним
большим заданием.

Нажмите

, чтобы закрыть диалог и сохранить настройки.

189

Настройка стандартных режимов MapInfo Pro

Печать блоками, особенно полезна при печати большого растра и/или
полупрозрачных карт на большие форматы бумаги.

Примечание:

Параметры вывода графики

В MapInfo Pro можно настраивать выводимые на экран цвета растровой графики и регулярных
поверхностей, параметры печати и экспорта. Кроме этого, можно указать способ обработки
прозрачности при печати и экспорте. Другие параметры вывода графики позволяют задавать
или снимать изображение рамки вокруг окна

Карта

Эти параметры в дальнейшем будут использоваться по умолчанию в MapInfo Pro. Все
выбранные настройки диалога

Дополнительные настройки печати

в дальнейшем будут

использоваться по умолчанию. Отменить параметры по умолчанию вывода можно, например,
в диалоге

Дополнительные настройки печати

и сохранить их вместе с картой в рабочем

наборе.

Дополнительные советы по улучшению печати можно найти в документе

Инструкция по печати MapInfo Pro

в папке

Documentation

там, где

установлена программа.

Примечание:

Для того чтобы настроить параметры вывода, на вкладке

PRO

нажмите сначала

Настройки

затем

Параметры вывода

– откроется диалог

Параметры вывода

Имеется несколько вкладок настроек:

• На вкладке

Оформление

настраивается отображение растров или регулярных поверхностей

на экране.

• На вкладке

Печать

можно выбрать метод печати окон

Карта

Отчёт

или любых других типов

файлов вывода. (Эти параметры можно заменить, взяв их значения с карты.)

• На вкладке

Экспорт

можно задать параметры экспорта окон

Карта

, окон

Отчёт

и все

остальные характеристики выводимых файлов. (Эти параметры можно заменить, взяв их
значения с карты.)

В следующем разделе описываются параметры отображения, печати и экспорта диалога

Параметры вывода

. Некоторые из этих настроек встречаются не только в этом диалоге,

поэтому мы собрали сведения в одном месте.

Вкладка Оформление (Параметры вывода)

Раздел

Отображение на экране

настраивает изображение растров или поверхностей на

экране.

•

Режим полигонов

– отметьте этот флажок, чтобы включить режим, при котором объект

рисуется по единому запросу ко всем узлам.

Режим полигонов

применяется при: отрисовке

на экране, печати и экспорте. Можно задавать

Режим полигонов

отдельно для показа на

190

Настройка стандартных режимов MapInfo Pro

экране, печати и экспорта на закладках

Оформление

Печать

Экспорт

. Если

Режим

полигонов

выключен, MapInfo Pro применяет специальную обработку данных при отрисовке.

При печати в файлы PDF, при выключенном

Режиме полигонов

могут

порождаться лишние тонкие линии.

Примечание:

• Установите флажок

Отображать растр в True Color когда возможно

– чтобы отображать

растры или поверхности в 24–разрядных полноцветных форматах. Это предоставляется
возможным, когда изображение является 24–разрядным и цветовая палитра экрана
насчитывает более 256 цветов). Снимите флажок для отображения растров, используя
только 256 цветов. Этот флажок установлен по умолчанию.

•

Быстрый рендеринг символов

– увеличена скорость рендеринга символов – теперь

MapInfo Pro оптимизирует рендеринг символов условных знаков на экране, прорисовывая
символ единственный раз при рендеринге всего слоя. Этот параметр настройки включен
по умолчанию. Отключите этот параметр, чтобы убедиться в том, что символы условных
знаков прорисовываются по-другому, когда они обрабатываются индивидуально в каждом
месте экрана, например, это заметно, если применяются символы шрифта Dispersed Groups,
поставляемого вместе с MapInfo Pro, или, когда используется поворот символов.

•

Метод растеризации

– выберите, если необходимо конвертировать 24-разрядное

изображение в палитре 256 цветов (используйте режимы "Полутон" или "Случайная
диффузия"). Используется при печати растров и поверхностей. Растеризация происходит,
если опция

Отображать растр в True Color (когда возможно)

непригодна, или если

цветовая палитра экрана 256 цветов или меньше. Выберите WMS-сервер из списка.

•

Полутоновый

метод растеризации вычисляет серии полутоновых различий между цветами

в сильно-контрастных элементах, чтобы создать плавный переход цветов. Эта настройка
устанавливается по умолчанию для отображения, печати и экспорта.

•

Диффузный

метод вычисляет промежуточные цвета между контрастным цветом пикселя

и оттенками окружающих пикселей.

Режим растеризации можно задавать отдельно для показа на экране, печати
и экспорта на закладках

Оформление

Печать

Экспорт

Примечание:

Закладка Печать (Параметры вывода)

Нажмите на вкладку

Печать

, чтобы выбрать метод печати окон

Карта

Отчёт

или любых

других типов файлов вывода. Настройте методы вывода. Помните, что изменение этих
настроек локально переопределит стандартные режимы печати.

•
•

Метод вывода

•

Печатать прямо на принтер

– используйте эту настройку для печати файлов изображений

прямо из MapInfo Pro. Этот флажок установлен по умолчанию.

•

Печатать используя Enhanced Metafile

– установите этот флажок, чтобы создать

улучшенный метафайл изображения из MapInfo Pro перед тем, как послать его на принтер.
Эта установка использует современные технологии печати, чтобы уменьшить объем

191

Настройка стандартных режимов MapInfo Pro

буфера обмена и распечатать файл быстрее без ущерба для качества. Если выбрать этот
метод печати, то при печати в PDF получится простой, без слоёв PDF-файл.

Если производится печать полупрозрачных растров или поверхностей, то
надо использовать именно эти методы печати. Иначе эффект
полупрозрачности может не сработать.

Примечание:

•

Метод вывода/Печатать, используя виртуальный растр (OSBM)

– выберите эту опцию,

чтобы сгенерировать виртуальный растр изображения MapInfo Pro, прежде чем отправить
его на принтер. Собственная растеризация в MapInfo Professional включается в зависимости
от режимов прозрачности слоев карты и перерисовки экрана. Однако установка режима
OSBM в этом окне означает, что печать будет осуществляться с использованием
виртуального растра (OSBM) независимо от настроек полупрозрачности и сглаживания.

•

Печатать рамку для окна карты

– установите этот флажок, чтобы печаталась черная

рамка окна вокруг изображения. Сбросьте флажок, чтобы экспортировать изображение без
рамки. Этот флажок установлен по умолчанию.

•

Прозрачность штриховки и символов обрабатывается программой

– поставьте этот

флажок, чтобы MapInfo Pro управляла обработкой прозрачных заливок и растровых символов
для векторных изображений при печати или экспорте. Этот флажок установлен по умолчанию.
Снимите флажок, чтобы позволить принтеру или функциям экспорта Windows управлять
этим процессом.

•

Масштабирование штриховок

, установите этот флажок, чтобы непрозрачные штриховки

при печати, как можно больше походили на изображение этих же штриховок на экране. Этот
флажок установлен по умолчанию. Сбросьте этот флажок, если требуется, чтобы закраской
штриховки управлял драйвер принтера.

С помощью флажка

Масштабировать штриховки

нельзя управлять

прозрачными штриховками, поскольку такие штриховки масштабируются
всегда.

Примечание:

•

Печать блоками

, установите этот флажок, чтобы разбить задачу отправляемую на печать,

на несколько частей, для улучшения качества печати. Эта функция полезна при печати
больших растров и полупрозрачных карт, на бумаге большого формата. Если флажок не
выставлен, печать идёт одним потоком.

•

Режим полигонов

, отметьте этот флажок, чтобы включить режим, при котором объект

рисуется по единому запросу ко всем узлам.

Режим полигонов

применяется при: отрисовке

на экране, печати и экспорте. Можно задавать

Режим полигонов

отдельно для показа на

экране, печати и экспорта на закладке

Оформление

Печать

Экспорт

. Если

Режим

полигонов

выключен, MapInfo Pro применяет специальную обработку данных при отрисовке.

При печати в файлы PDF, при выключенном

Режиме полигонов

могут

порождаться лишние тонкие линии.

Примечание:

•

Использовать РОП метод для отображения прозрачного растра

, установите этот флажок,

чтобы позволить внутреннему методу ROP (Raster Overlay by Pixel) управлять отображением
прозрачных пикселей и печатью растровых изображений. Поскольку метод РОП в большей

192

Настройка стандартных режимов MapInfo Pro

степени метод отображения, не все программы экспорта, а также принтеры и плоттеры
могут его использовать. Мы рекомендуем поэкспериментировать с вашим принтером перед
тем, как использовать все эти настройки. По умолчанию флажок сброшен.

При использовании метода РОП не возникнет проблем, если только вы не хотите создать
метафайл.

•

Печатать растр в True Color, когда возможно

– установите флажок, чтобы печатать или

экспортировать растры и поверхности в полноцветных 24-разрядных форматах, если
возможно. (Убедитесь, что в настройках принтера указана поддержка более 256 цветов).
Сбросьте этот флажок если печатаете не на цветном принтере. Этот флажок установлен
по умолчанию.

•

Метод растеризации

– смотрите описание в

Вкладка Отображение (Параметры вывода)

Закладка Экспорт (Параметры вывода)

Раздел

Экспорт окна

содержит настройки для экспорта окна карты или отчёта, а также всех

других файлов экспорта. Для этого установите соответствующие флажки. Помните, что
заданные локально настройки переопределяют стандартные установки режимов.

•

Экспорт рамки

, установите этот флажок, чтобы включить черную линию рамки в

экспортируемое изображение. Этот флажок установлен по умолчанию. Сбросьте флажок,
чтобы экспортировать изображение без рамки.

Следующие настройки:

Прозрачность штриховки и символов

обрабатывается программой

Использовать РОП метод для

Примечание:

отображения прозрачного растра

Печатать растр в True Color, когда

возможно

Метод растеризации

– одинаковы и для экспорта, и для печати.

•

Прозрачность штриховки и символов обрабатывается программой

– установите этот

флажок, чтобы программа MapInfo Pro сама готовила к печати и экспорту прозрачные
штриховки и символы. Этот флажок установлен по умолчанию. Снимите флажок, чтобы
позволить принтеру или функциям экспорта Windows управлять этим процессом.

•

Режим полигонов

– отметьте этот флажок, чтобы включить режим, при котором объект

рисуется по единому запросу ко всем узлам.

Режим полигонов

применяется при: отрисовке

на экране, печати и экспорте. Можно задавать

Режим полигонов

отдельно для показа на

экране, печати и экспорта на закладках

Оформление

Печать

Экспорт

. Если

Режим

полигонов

выключен, MapInfo Pro применяет специальную обработку данных при отрисовке.

При печати в файлы PDF, при выключенном

Режиме полигонов

могут

порождаться лишние тонкие линии.

Примечание:

•

Использовать РОП метод для отображения прозрачного растра

– установите этот

флажок, чтобы позволить внутреннему методу ROP (Raster Overlay by Pixel) управлять
отображением прозрачных пикселей и печатью растровых изображений. Это часто бывает
нужно, так как многие принтеры не всегда обрабатывают растровые изображения корректно.

•

Экспорт растра в True Color, когда возможно

– установите этот флажок, чтобы печатать

или экспортировать растры или поверхности в полноцветных 24-разрядных форматах, если

193

Настройка стандартных режимов MapInfo Pro

это возможно. (Убедитесь, что в настройках принтера указана поддержка более 256 цветов).
Снимите флажок для отображения растров, использующих более 256 цветов. Этот флажок
установлен по умолчанию.

•

Применить сглаживание

– установите этот флажок, чтобы использовать функцию

сглаживания, имеющуюся в арсенале MapInfo Pro. Описание режимов сглаживания приведено
в разделе

О сглаживании при экспорте

О сглаживании при экспорте

Для того чтобы лучше контролировать экспорт из MapInfo Pro изображений карт, можно
использовать сглаживание. Это особенно важно, когда карты, созданные в MapInfo Pro,
применяются затем в других Windows-программах, в частности, в презентациях или на
Web-страницах.

Вот некоторые преимущества сглаживания:

• Текст выглядит лучше
• Скругляются зазубренные линии на картах
• Текст во многих случаях становится легче читать, поскольку его качество приближается к

печатному варианту

• Карты становятся визуально более привлекательными

Можно применить сглаживание изображения и текста при экспорте. Этот модуль можно
применять со всеми типами окон, в частности, с окнами

Карта, Отчет и Легенда

Изображения, экспортируемые в форматы EMF и WMF, не поддаются
сглаживанию, поскольку данные форматы не являются действительно
растровыми.

Примечание:

Для растровых изображений существует три варианта сглаживания:

Сглаживание при помощи фильтра. Можно выбрать один из шести фильтров, позволяющих
выбирать направление приложения фильтра.

Сглаживание при помощи маски. Можно выбрать значение, определяющее размер области
сглаживания. К примеру, чтобы создать маску размером 3 на 3 пикселя, укажите в этом
поле значение 3. Таким образом, вы ограничите объем изменений в цветах пикселей. Как
правило, размер маски составляет два или три пикселя при экспорте в экранном
разрешении. Если вы экспортируете в более высоких разрешениях, может потребоваться
маска большего размера.

Сглаживание при помощи порогового значения. Можно выбрать пороговое значение,
определяющее, какие именно пиксели необходимо сглаживать. Каждый пиксель
изображения обладает цифровым выражением цвета. Чем меньше значение цвета, тем
темнее цвет. Пользуйтесь этим вариантом, чтобы сгладить все пиксели, цвет которых
превышает указанное вами значение. Если установить значение 0, MapInfo Pro будет
сглаживать все пиксели.

194

Настройка стандартных режимов MapInfo Pro

Следует либо глобально настроить эти режимы сглаживания, либо выбирать вариант локально
в процессе экспорта (при помощи кнопки

Дополнительно

Дополнительная информация находится в разделе

Справочной системы

Рекомендации для

эффективного масштабирования штриховок

Настройка языковых параметров

Можно работать с файлами данных, в которых используются любые символы на любом языке.
MapInfo Pro может открывать таблицы, файлы и рабочие наборы с символами в
Unicode-кодировке, которые используются в именах фалов и в адресе маршрута, независимо
от используемого в MapInfo Pro языка или языка локализации MapInfo Pro. С помощью
системного параметра, который называется

Использовать Юникод для раб.наборов и

файлов Tab

, можно включать такую возможность – этот параметр включен по умолчанию.

Подробнее смотрите в разделе:

Использование файлов данных на любом языке или в

любой кодировке

Для того чтобы обеспечить возможность работы с данными на нескольких языках, расширенные
таблицы MapInfo (*.tab) и обменные файлы (*.mif, *.mid) могут быть записаны в кодировках
UTF-8 и UTF-16, а рабочие наборы теперь создаются в кодировке UTF-8. Такие таблицы
нельзя использовать со старыми версиями MapInfo Pro, старше версии 15.2. MapInfo Pro
также открывает таблицы, в которых используются наборы символов Unicode, например,
шейп-файлы (*.shp), Oracle, SQL Server, SQLite, PostGIS, данные, разделённые запятыми
(*.csv) текстовые файлы (*.txt).

Для работы с PostGIS требуется специальный Unicode-драйвер.

Примечание:

Системный параметр

Charset

позволяет задавать набор символов, например, UTF-8 или

UTF-16, с использованием которого будут записываться файлы. Стандартной кодировкой
является UTF-8.

Для того чтобы включить режим

Использовать Юникод для раб.наборов и файлов Tab

задать поддержку UTF:

На вкладке

PRO

нажмите сначала

Настройки

, затем

Системные настройки

– откроется

диалог

Показать системные настройки

Отметьте флажок

Использовать Юникод для раб.наборов и файлов Tab

, чтобы включить

режим, и снимите флажок, чтобы отключить.

Этот режим по умолчанию включен, что обеспечивает работу с таблицами на нескольких
языках.

В панели

Новые таблицы

выберите Unicode-кодировку (UTF) в списке

Набор символов

Этот режим можно при необходимости отключить, когда требуется работать с данными
на определённом языке. Стандартной кодировкой является UTF-8.

195

Настройка стандартных режимов MapInfo Pro

MapInfo Pro (Версия 15.2). Руководство - часть 12
