ТЕХНИЧЕСКИЙ ОТЧЕТ. Инженерно-геологические изыскания по адресу: МО, Серпуховский р-н, д. Данки

СОДЕРЖАНИЕ

Текстовая часть:

Стр.

Содержание

Введение

Физико-географические и геоморфологические условия

Геолого-литологическое строение

Гидрогеологические условия

Свойства грунтов

Выводы

Список используемой литературы

Графическая часть:

Приложение 1

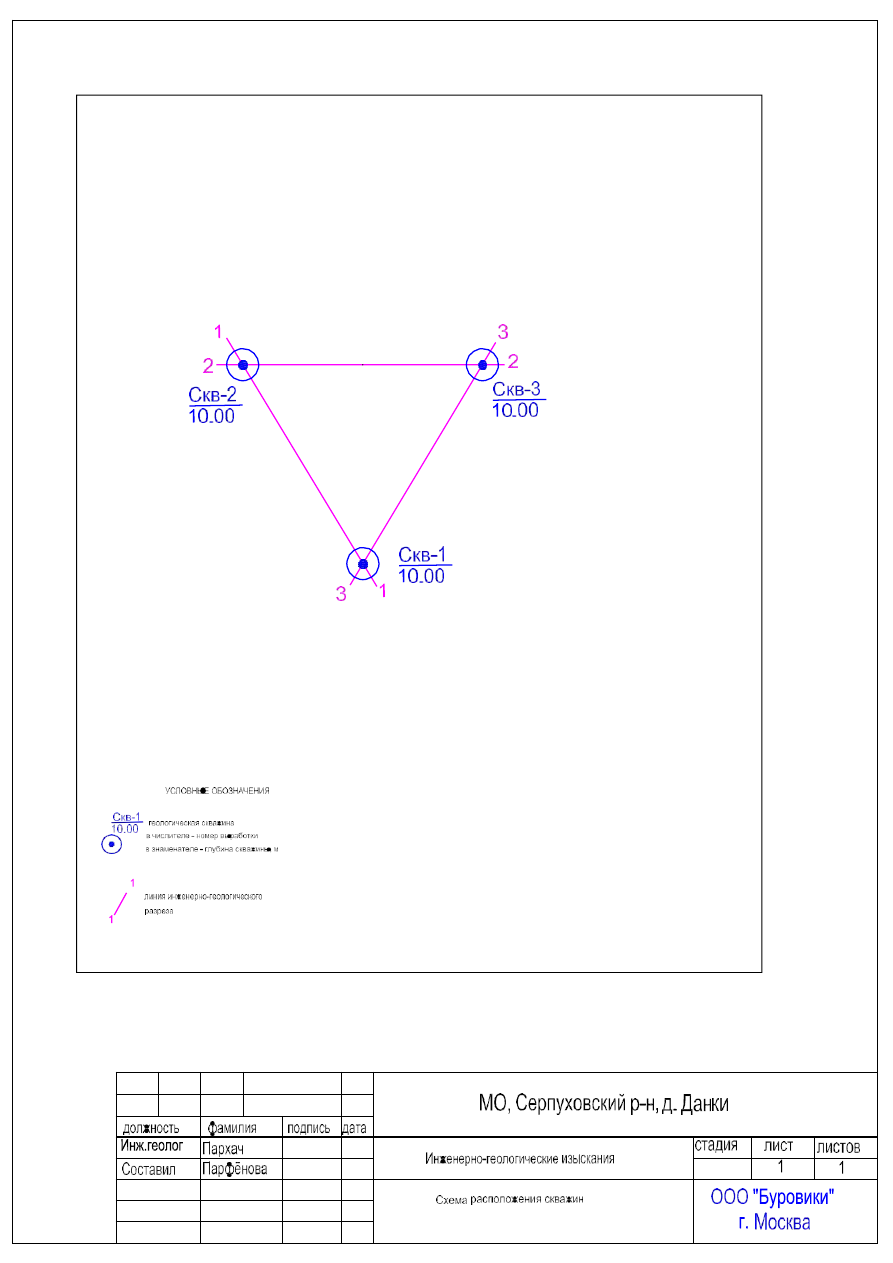

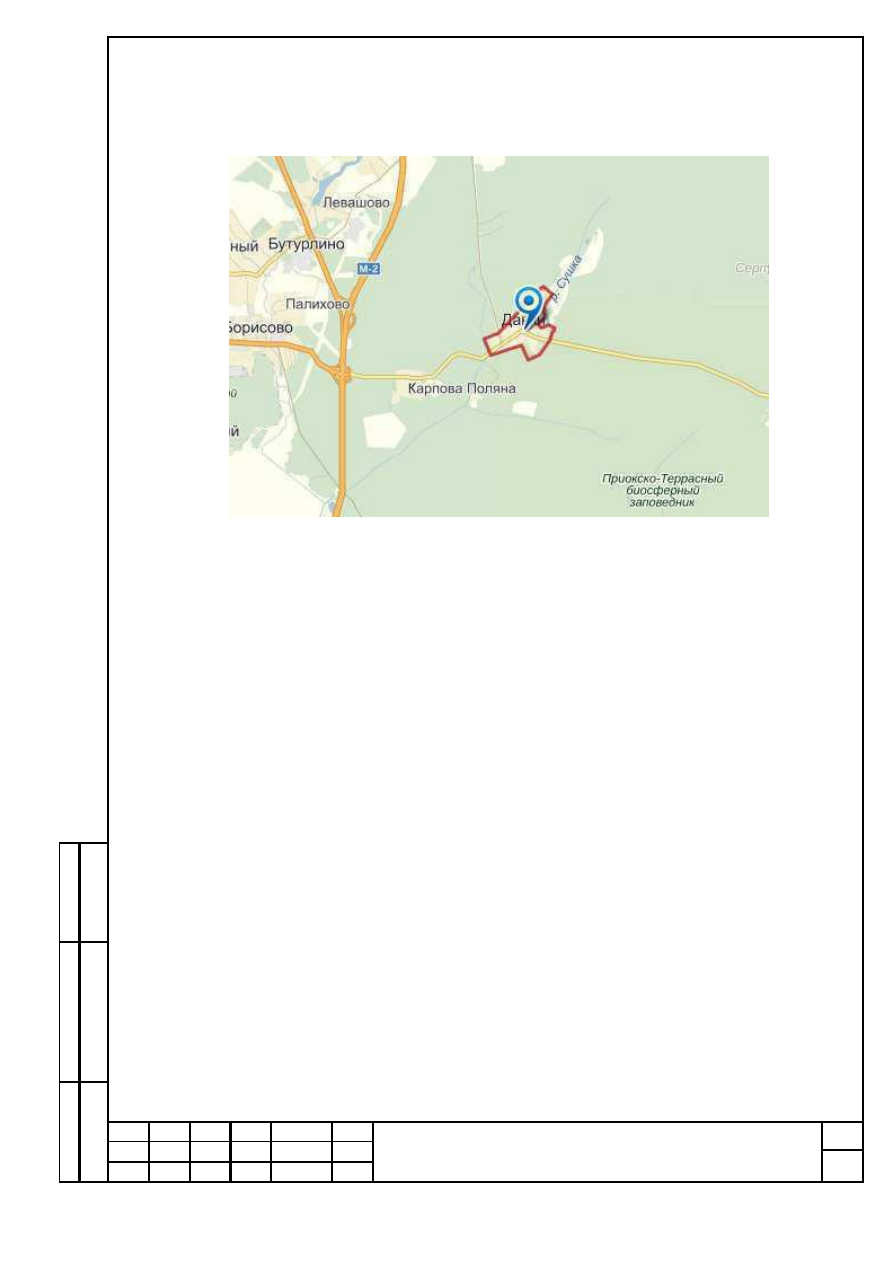

Схема расположения скважин

Приложение 2

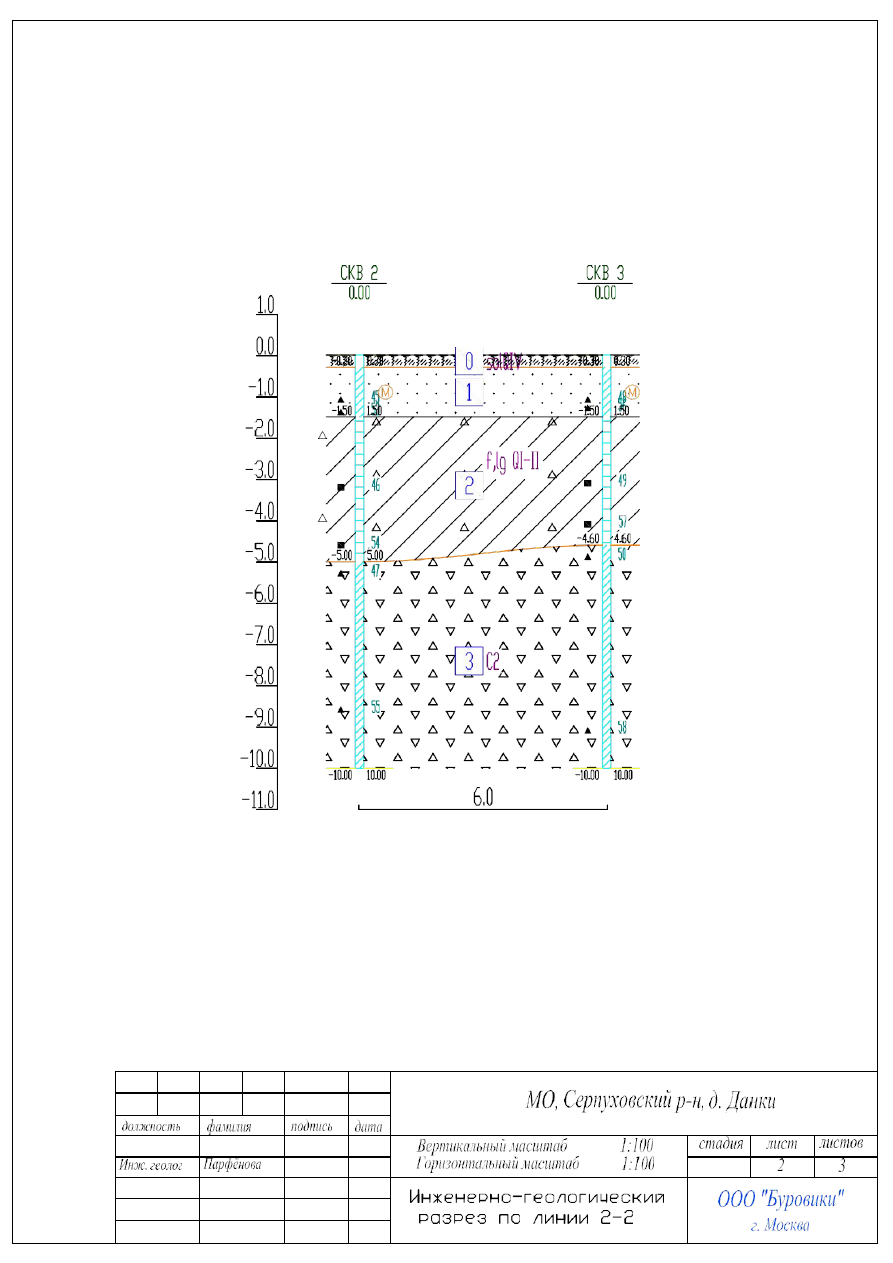

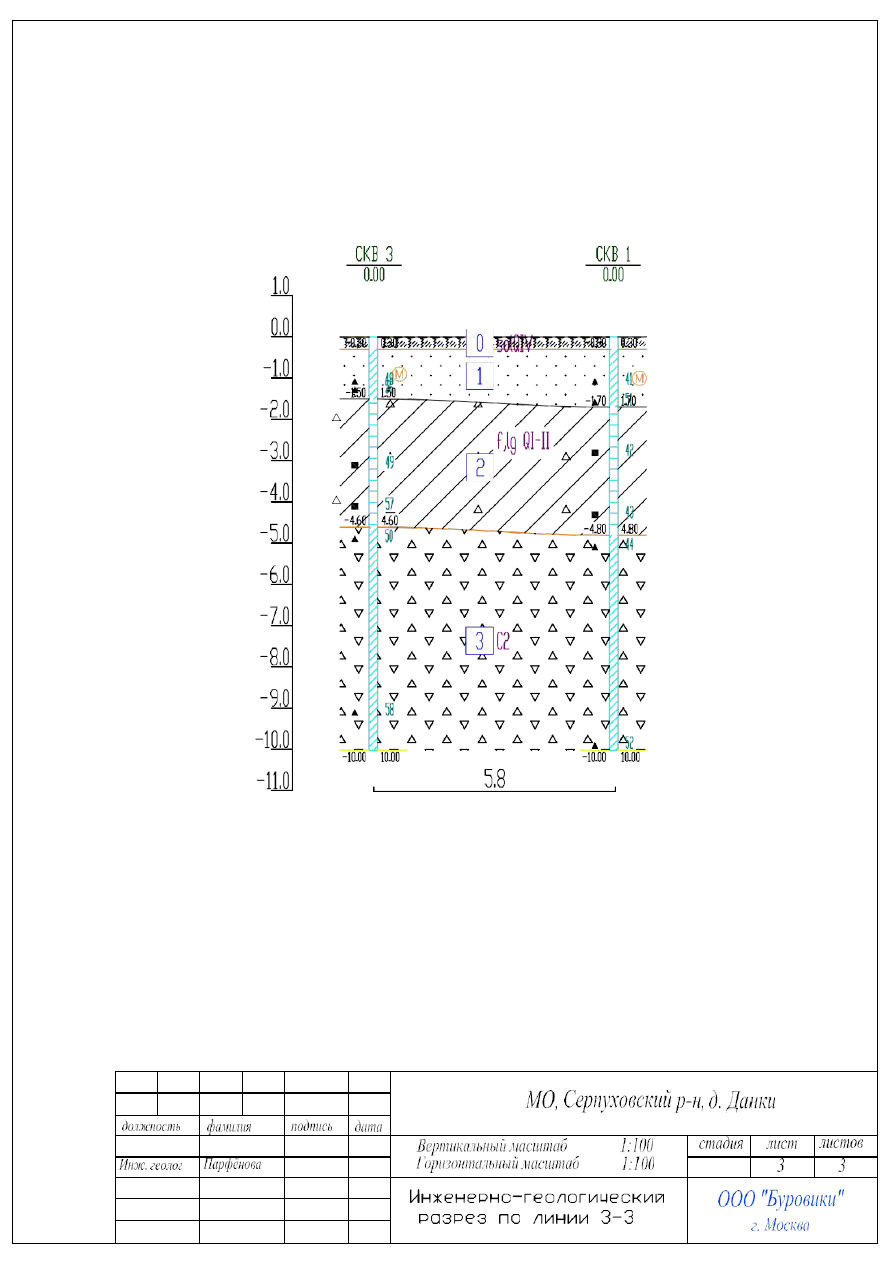

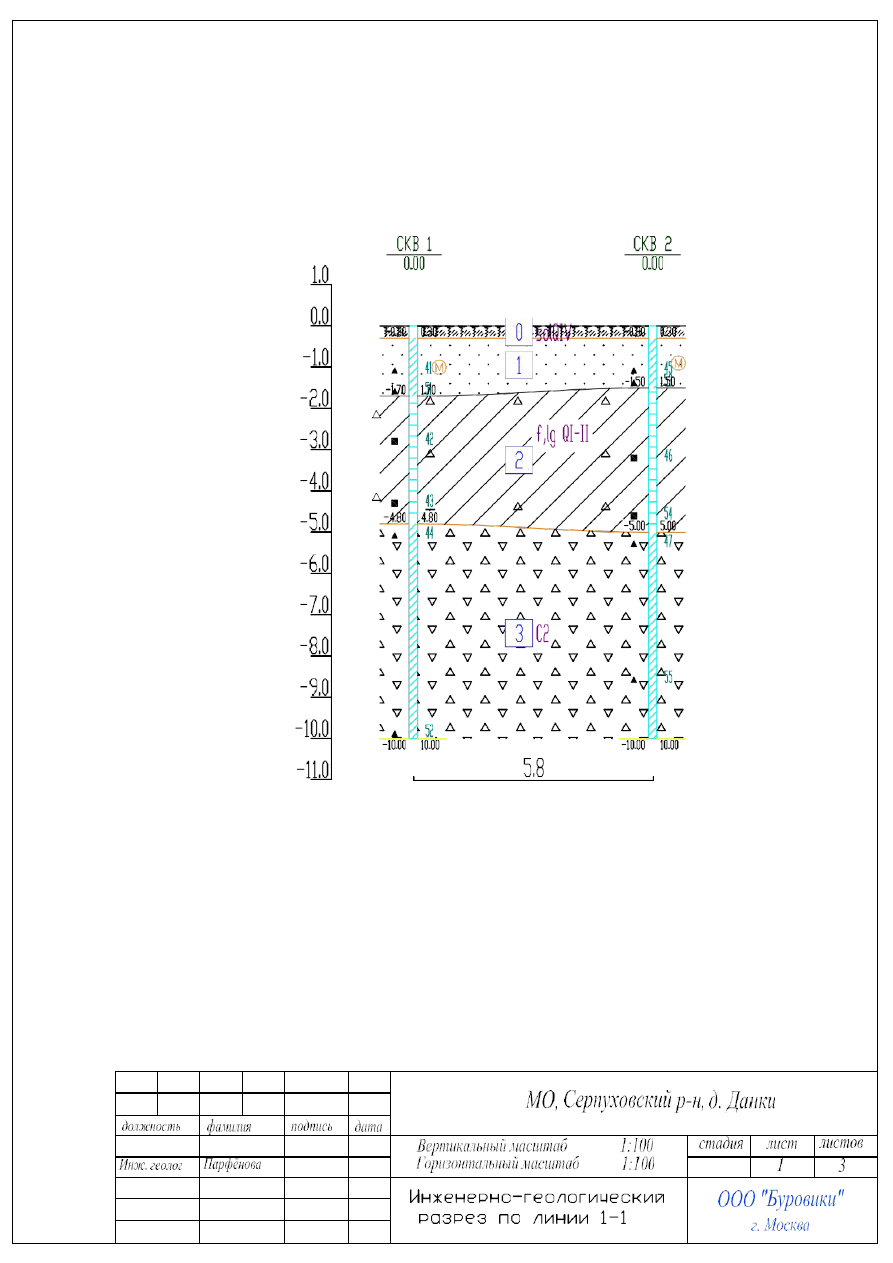

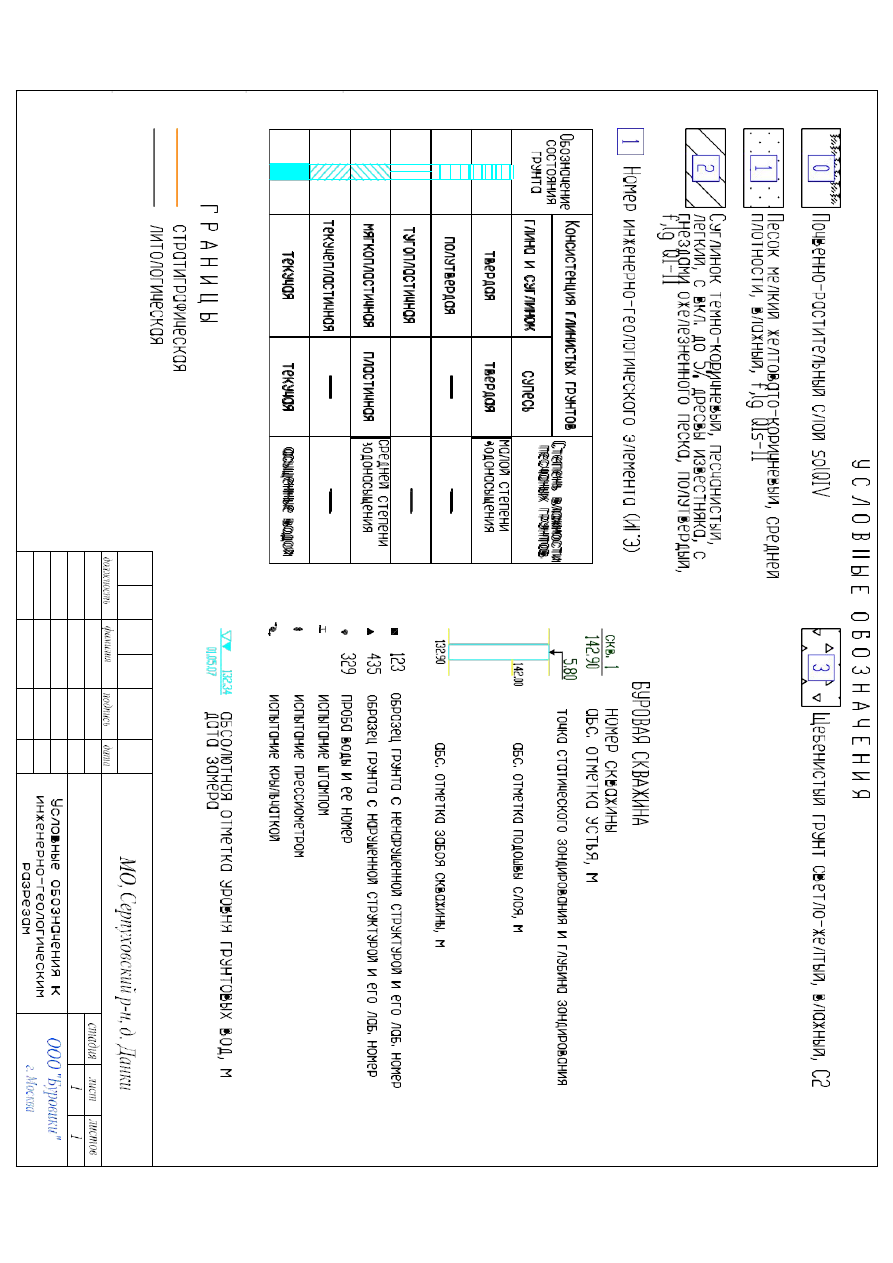

Инженерно-геологические разрезы. Масштаб 1:100

ог

ла

со

ва

но

Приложение 3

Описание выработок

Приложение 4

Результаты химического анализа грунтов

Приложение 5

Сводная таблица результатов лабораторных

исследований физико-механических свойств грунтов

Приложение 6

Результаты испытаний прочностных и

деформационных свойств грунтов

Приложение 7

Оценка потенциальной подтопляемости участка работ

Приложение 8

Метрологическое обеспечение

Вз

ам

.и

нв

.№

Приложение 9

Свидетельство СРО

Приложение 10

Аттестат аккредитации грунтово-химической

лаборатории

од

п.

да

МО, Серпуховский р-н, д. Данки

Изм. Кол.уч Лист № док

Подп.

Дата

нв

.№

по

дл

Геолог

Парфёнова

Инженерно-геологические

изыскания

Стадия

Лист

Листов

ООО «Апатит»

ВВЕДЕНИЕ

Участок исследований расположен по адресу: МО, Серпуховский р-н, д. Данки.

Полевые инженерно-геологические работы были проведены полевой группой ООО

«Апатит» в феврале 2016 г, в процессе которых было пробурено 3 скважины глубиной по
10,00 м. Количество скважин и объем работ назначен заказчиком. Общий объем бурения
составил 30 п.м. Местоположение пробуренных скважин показано на карте фактического
материала (Приложение 1).

Бурение скважин проводилось буровыми установками ПБУ-2А ударно-канатным

способом.

Проведение полевых инженерно-геологических работ осуществлялось

под

руководством Генерального директора Рябых С.А.

В процессе буровых работ производился отбор проб грунта ненарушенной структуры

(6 образцов), нарушенной структуры (12 образцов) для лабораторных определений физико-
механических свойств, в том числе были отобраны пробы для химического анализа грунтов
(1 образец).

Лабораторные исследования грунтов выполнены в стационарной грунтово-

химической лаборатории ООО «Апатит».

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

Камеральная обработка полевых и лабораторных материалов выполнена инженером-

геологом Парфеновой Е.Г.

Номенклатура грунтов приведена в соответствии с ГОСТ 25100-2011.
При написании заключения были использованы СП 22.13330.2011, СП 11-105-97, СП

131.13330.2012, СП 28.13330.2012

Исследуемый участок изысканий относится ко II (средней сложности) категории

сложности инженерно-геологических условий.

ФИЗИКО-ГЕОГРАФИЧЕСКИЕ УСЛОВИЯ УЧАСТКА

Исследуемый участок в административном отношении расположен по адресу: МО,

Серпуховский р-н, д. Данки.

В геоморфологическом отношении исследуемый участок приурочен к полого-

волнистой равнине.

Поверхность участка относительно ровная с небольшим уклоном в юго-восточном

направлении.

В соответствии со схемой климатического районирования для строительства,

участок изысканий расположен в строительно-климатической зонеII-В.

Климат умеренно-континентальный.

По данным многолетних наблюдений, минимальная среднемесячная температура

воздуха наблюдается в январе -10,2



С, максимальная в июле +18,1



С. Количество осадков

холодного периода года (ноябрь - март) - 201 мм, теплого (апрель - октябрь) - 443 мм.
Суммарное количество осадков за год - 644 мм.

Преобладающее направление ветра:
- зимой (январь) – юго-западное;

- весной (апрель) – южное;

- летом (июль) – северо-западное;

- осенью (октябрь) – юго-западное.

Среднегодовая скорость ветра 0-3,8 м/с. Наибольшая среднемесячная скорость ветра

отмечается в январе.

Продолжительность безморозного периода 220 суток.
Расчетные температуры наружного воздуха:
1) наиболее холодных суток обеспеченностью 98% (один раз в 50 лет) - минус 36ºС,

обеспеченностью 92% (один раз в 12,5лет) - минус 32ºС;

2) наиболее холодной пятидневки обеспеченностью 98% - минус 30ºС,

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

обеспеченностью 92% - минус 28ºС;
3) средняя суточная амплитуда температуры воздуха наиболее холодного месяца -

6,5ºС;

4) Продолжительность неблагоприятного периода – с 20 октября по 5 мая (6,5

месяцев).

Сейсмичность района работ - менее 6 баллов (СНиП П-7-81 и ОСР-97).

Нормативная глубина сезонного промерзания d

согласно п. 5.5.3 СП 22.13330.2011

определяется по формуле: d

= d

√М

где М

- безразмерный коэффициент, численно равный сумме абсолютных значений

среднемесячных отрицательных температур за год в данном районе, принимаемых по СП
131.13330.2012 (таблица 2); d

- величина, принимаемая равной для песков мелких –

0.28 м, для суглинков – 0.23 м. Рассчитанная таким образом нормативная глубина
сезонного промерзания составляет для песков мелких – 1.65 м, для суглинков -1.35 м.

ГЕОЛОГО-ЛИТОЛОГИЧЕСКОЕ СТРОЕНИЕ

В геологическом строении исследуемого участка до глубины 10,0 м принимают

участие следующие отложения:

Современный почвенно-растительный слой (solQIV) распространен по всей

территории участка (ИГЭ-0). Мощность слоя 0,3 м.

Нерасчлененный комплекс нижне-среднеетвертичных водно-ледниковых отложений

(f,lgQI-II):

ИГЭ-1 – песок мелкий желтовато-коричневый, средней плотности; влажный.

Мощность слоя изменяется от 1,2 до 1,4 м.

ИГЭ-2 – суглинок темно-коричневый, легкий, песчанистый, с включением до 5%

дресвы известняка, с гнездами песка ожелезненного; полутвердый. Мощность слоя
изменяется от 3,1 до 3,5 м.

Среднекаменноугольные отложения (С2):
ИГЭ-3 – щебенистый грунт (щебень известняка) светло-желтый; влажный.

Мощность слоя изменяется от 5,0 до 5,4 м.

Подошва отложений не вскрыта.

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

Номе

ИГЭ

Номера выработок, в

которых вскрыт ИГЭ

Глубина

кровли, м

Глубина

подошвы, м

Максим.

вскрытая

мощност

Миним.

вскрыта

мощнос

ть

миним

макси

м.

миним

максим.

Скважина 1-3

0,00 /

0,00

0,00 /

0,00

0,30 / -

0,30

0,30 / -

0,30

Скважина 1-3

0,30 / -

0,30

0,30 / -

0,30

1,50 / -

1,70

1,70 / -

1,50

1,40

1,20

Скважина 1-3

1,50 / -

1,70

1,70 / -

1,50

4,60 / -

5,00

5,00 / -

4,60

3,50

3,10

Скважина 1-3

4,60 / -

5,00

5,00 / -

4,60

10,00 /

-10,00

10,00 / -

10,00

5,40

5,00

Распространение выделенных ИГЭ

ГИДРОГЕОЛОГИЧЕСКИЕ УСЛОВИЯ УЧАСТКА

Грунтовые воды на участке работ на глубину 10,0 м, вскрытую при бурении, не

встречены (февраль 2016 г).

Следует учесть, что в период ливневых дождей и интенсивного снеготаяния, и в

случае нарушения поверхностного стока возможно появление верховодки на отметках
близких к дневной поверхности.

Участок размещения сооружений, с глубиной заложения фундаментов 1.5 м

является потенциально не подтопляемым.

Оценка потенциальной подтопляемости территории приведена в приложении 7.

СВОЙСТВА ГРУНТОВ

На основании данных полевого описания, в соответствии с литологией, генезисом и

физико-механическими свойствами грунтов в пределах исследуемого участка выделено три
инженерно-геологических элемента

ИГЭ-0

Почвенно-растительный слой

(solQIV)

=80 кПа (0,8 кгс/см

ИГЭ-1

Песок мелкий, средней плотности; влажный

(f,lgQI-II)

Угол внутреннего трения φ=32º

Удельное сцепление С=2 кПа

Модуль общей деформации Е=28 МПа.*

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

ИГЭ-2

Суглинок полутвердый

(f,lgQI-II)

Угол внутреннего трения φ=26º

Удельное сцепление С=26 кПа

Модуль общей деформации Е=28,8 МПа.

ИГЭ-3

Щебенистый грунт (щебень известняка)

(С2)

=500 кПа (5 кгс/см

.**

*Значения даны по Таблице Б.1 (Приложение Б СП 22.13330.2011).
**Значения даны по Таблице В.1 (Приложение В СП 22.13330.2011).

Показатели физико-механических свойств грунтов приведены в сводной таблице

результатов статистической обработки лабораторных свойств грунтов по инженерно-
геологическим элементам (Приложение 5).

Результаты прочностных и деформационных характеристик грунтов приведены в

табл. №1.

Нормативная глубина сезонного промерзания dfn согласно п. 5.5.3 СП 22.13330.2011

определяется по формуле: dfn = do√Мt

где М

- безразмерный коэффициент, численно равный сумме абсолютных значений

среднемесячных отрицательных температур за год в данном районе, принимаемых по СП
131.13330.2012 (таблица 2); d

- величина, принимаемая равной для песков мелких –

0.28 м, для суглинков – 0.23 м.

Рассчитанная таким образом нормативная глубина сезонного промерзания

составляет для песков мелких – 1.65 м, для суглинков -1.35 м.

В зону сезонного промерзания попадают пески мелкие ИГЭ-1, а также суглинки

полутвердые (ИГЭ-2) со слабой степенью пучинистости.

Химический анализ грунтов

На исследуемой площадке грунты, согласно СП 28.13330.2012, не агрессивны к

бетонам и железобетонным конструкциям.

Коррозионная агрессивность грунтов, согласно ГОСТ 9.602-2005, к свинцовым и

алюминиевым оболочкам кабелей средняя, к углеродистой стали высокая.

Результаты определения коррозионной агрессивности грунтов приведены в

приложении 4.

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

ВЫВОДЫ

1. Участок исследований расположен по адресу: МО, Серпуховский р-н, д. Данки.
В соответствии со схемой климатического районирования для строительства,

участок изысканий расположен в строительно-климатической зонеII-В.

Климат умеренно-континентальный.

Нормативная глубина сезонного промерзания dfn согласно п. 5.5.3 СП

22.13330.2011, расчитанная по формуле: dfn = do√Мt, составляет для песков мелких –
1.65 м, для суглинков -1.35 м.

В зону сезонного промерзания попадают пески мелкие ИГЭ-1, а также суглинки

полутвердые (ИГЭ-2) со слабой степенью пучинистости.

В геоморфологическом отношении исследуемый участок приурочен к полого-

волнистой равнине.

2. В геологическом строении исследуемого участка до глубины 10,0 м принимают

участие отложения четвертичного комплекса.

Геологическое строение участка работ показано на разрезах (приложение 2),

описание грунтов приведено в описании выработок (приложение 3).

3. Грунтовые воды на участке работ на глубину 10,0 м, вскрытую при бурении, не

встречены (февраль 2016 г).

Следует учесть, что в период ливневых дождей и интенсивного снеготаяния, и в

Участок размещения сооружений, с глубиной заложения фундаментов 1.5 м

является потенциально не подтопляемым.

Оценка потенциальной подтопляемости территории приведена в приложении 7.

4. На исследуемой площадке грунты, согласно СП 28.13330.2012, не агрессивны к

бетонам и железобетонным конструкциям.

Коррозионная агрессивность грунтов, согласно ГОСТ 9.602-2005, к свинцовым и

алюминиевым оболочкам кабелей средняя, к углеродистой стали высокая.

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

Результаты определения коррозионной агрессивности грунтов приведены в

приложении 4.

5. На основании данных полевого описания, в соответствии с литологией, генезисом

статистической

обработкой

результатов

определения

физико-механических

характеристик грунтов, в пределах исследуемого участка выделено 3 инженерно-
геологических элемента (ИГЭ).

Показатели физико-механических свойств грунтов приведены в сводной таблице

Нормативные и расчетные значения характеристик грунтов (таблица 1) даны на

основании статистической обработки лабораторных данных и по Таблицам Б.1; В.1
(Приложение Б; В СП 22.13330.2011).

6. В ходе выполнения изысканий неблагоприятных процессов и явлений отмечено

не было.

8. Согласно совокупности факторов, определяющих категорию сложности

инженерно-геологических условий, участок изысканий относится к средней (II)
категории сложности.

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

Нормативные и расчётные значения характеристик грунтов

ТАБЛИЦА №1

Ге

ол

ог

ич

ес

ки

ин

де

кс

№

ИГЭ

Грунты, слагающие ИГЭ

Нормативные значения

Расчётные значения

по несущей способности

грунтов (



по деформации (



ло

тн

ос

ть

гр

ун

та

ло

тн

ос

ть

ча

ст

иц

гр

ун

та

ри

ро

дн

ая

вл

аж

но

ст

гр

ун

та

ок

аз

ат

ел

те

ку

че

ст

Ко

эф

иц

и-

ен

по

ри

ст

ос

ти

Уг

ол

вн

ут

р.

тр

ен

ия

,г

ра

д.

Уд

ел

ьн

ое

сц

еп

ле

ни

од

ул

де

ор

а-

ци

ло

тн

ос

ть

гр

ун

та

Уг

ол

вн

ут

р.

тр

ен

ия

,г

ра

д.

Уд

ел

ьн

ое

сц

еп

ле

ни

ло

тн

ос

ть

гр

ун

та

Уг

ол

вн

ут

р.

тр

ен

ия

,г

ра

д.

Уд

ел

ьн

ое

сц

еп

ле

ни





















т/м3

кН/м3

т/м3

кН/м3

д.е.

град.

МПа

кгс/см2

т/м3

кН/м3

град.

МПа

т/м3

кН/м3

град.

МПа

Почвенно-растительный слой

=80кПа

f,l

I-I

Песок мелкий, средней плотности;

влажный

1,76

17,6

2,66

26,6

6,6

0,65

32*

0,002* 280*

0,001

0,002

Суглинок легкий, песчанистый, с вкл.

до 5% щебня; полутвердый

2,04

20,4

2,71

27,1

19,1

0,21

0,58

26,3

0,026

288

28,8

2,04

20,4

25,5

0,025

2,04

20,4

25,9

0,025

Щебенистый грунт; влажный

2,64

26,4

2,7

=500кПа**

Примечание: *Значения угла внутреннего трения, удельного сцепления (С) и модуля деформации (Е) даны по Таблице Б.1 (Приложение Б СП 22.13330.2011).

**Расчетное сопротивление R

для ИГЭ-3 дано по Таблице В.1 (Приложение В СП 22.13330.2011).

СПИСОК ИСПОЛЬЗУЕМЫХ МАТЕРИАЛОВ

Техническая литература

1. СП 47.13330.2012. Инженерные изыскания для строительства. Основные

положения.

2. СП 11-105-97. Инженерно-геологические изыскания для строительства. Части I-VI.

3. № 37-А. Геологическая карта четвертичных отложений Московской области,

МПР РФ 1998 г.

4. ГОСТ 20276-2012. Методы полевого определения характеристик прочности и

деформируемости.

5. ГОСТ 20522-2012. Грунты. Метод статистической обработки результатов

испытаний.

6. ГОСТ 25100-2011. Грунты. Классификация.

7. ГОСТ 12248-2010. Грунты. Методы лабораторного определения характеристик

прочности и деформируемости.

8. ГОСТ 12071-2000. «Грунты. Отбор, упаковка, транспортирование и хранение

образцов»

9. ГОСТ 21.302-2013. «Условные графические обозначения в документации по

инженерно-геологическим изысканиям»

10. ГОСТ 21.1011-2009

Система проектной документации для строительства.

Основные требования к проектной и рабочей документации»

11. СП.131.13330-2012 «Строительная климатология»

12. «Москва. Геология и город». РАН, Институт Геоэкологии. М., 1997г.

Вз

ам

.и

нв

.№

од

п.

да

нв

.№

по

дл

МО, Серпуховский р-н, д. Данки

Лист

[

Вв

Ко

уч

ст]

док.

Подп.

Дата

ТЕХНИЧЕСКИЙ ОТЧЕТ. Инженерно-геологические изыскания по адресу: МО, Серпуховский р-н, д. Данки - часть 1
