Стандартные сервосистемы нового поколения ASD-B3. Руководство пользователя - часть 71

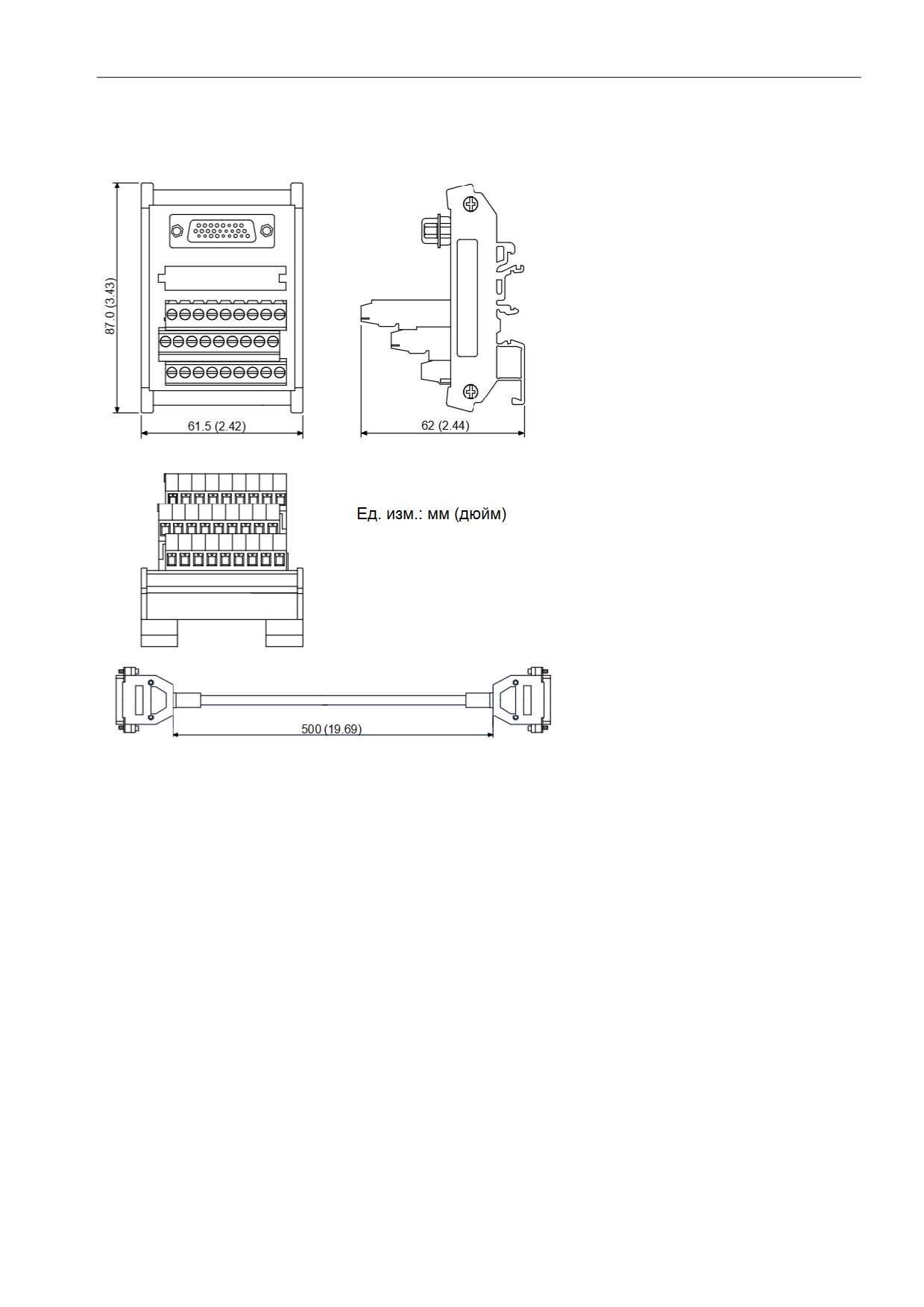

Обозначение: ACS3-MDTD2600 (для сервоприводов B3-M, F, E)

699

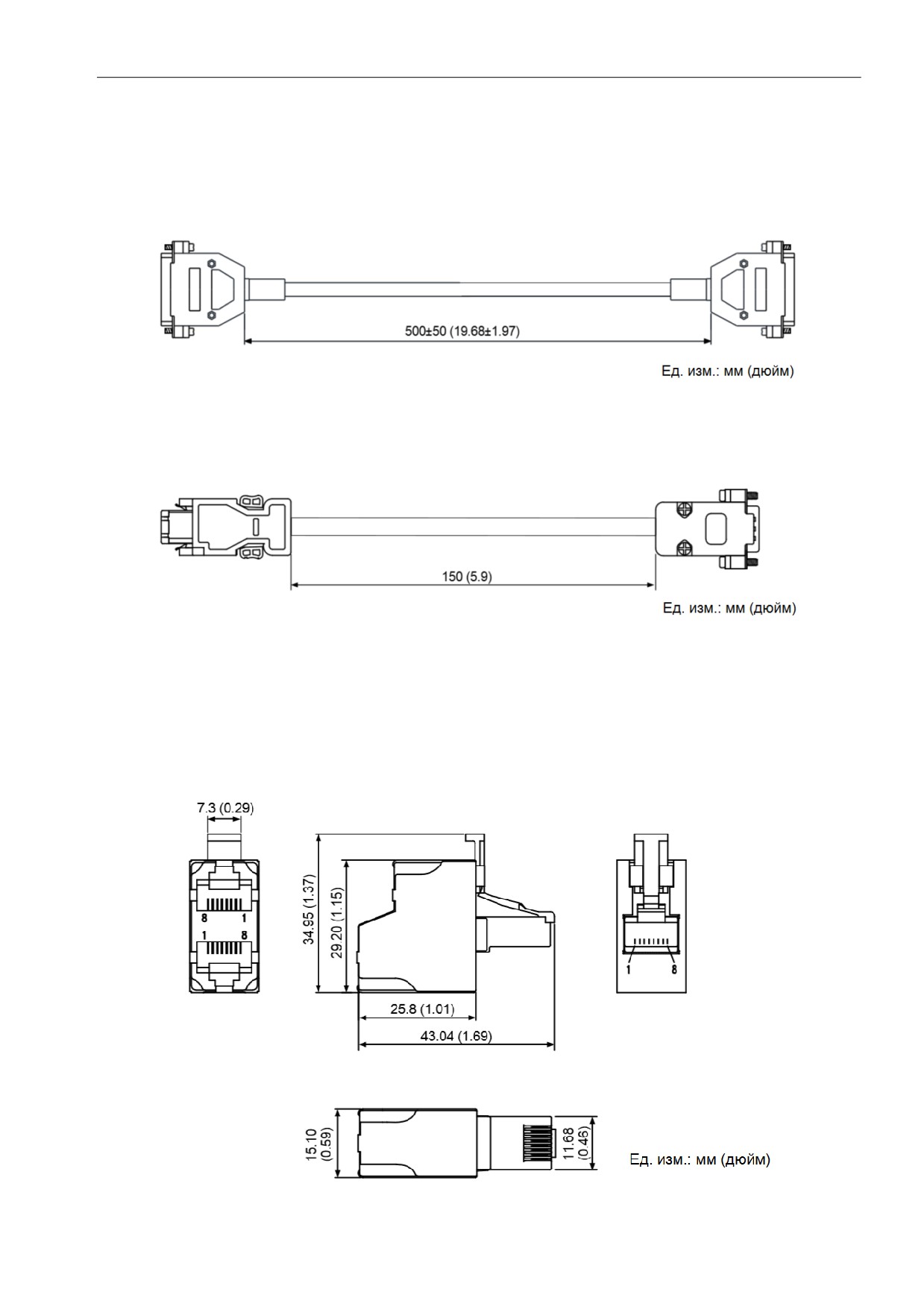

B.10 Кабель-переходник B3 / B2

Кабель переходник для CN1 (только для сервопривода B3-L)

Обозначение: ACS3-CABDC1

Кабель переходник для CN2

Обозначение: ACS3-CABDC2

B.11 Разветвитель RS-485 для CN3

Обозначение: ACS3-CNADC3RC

700

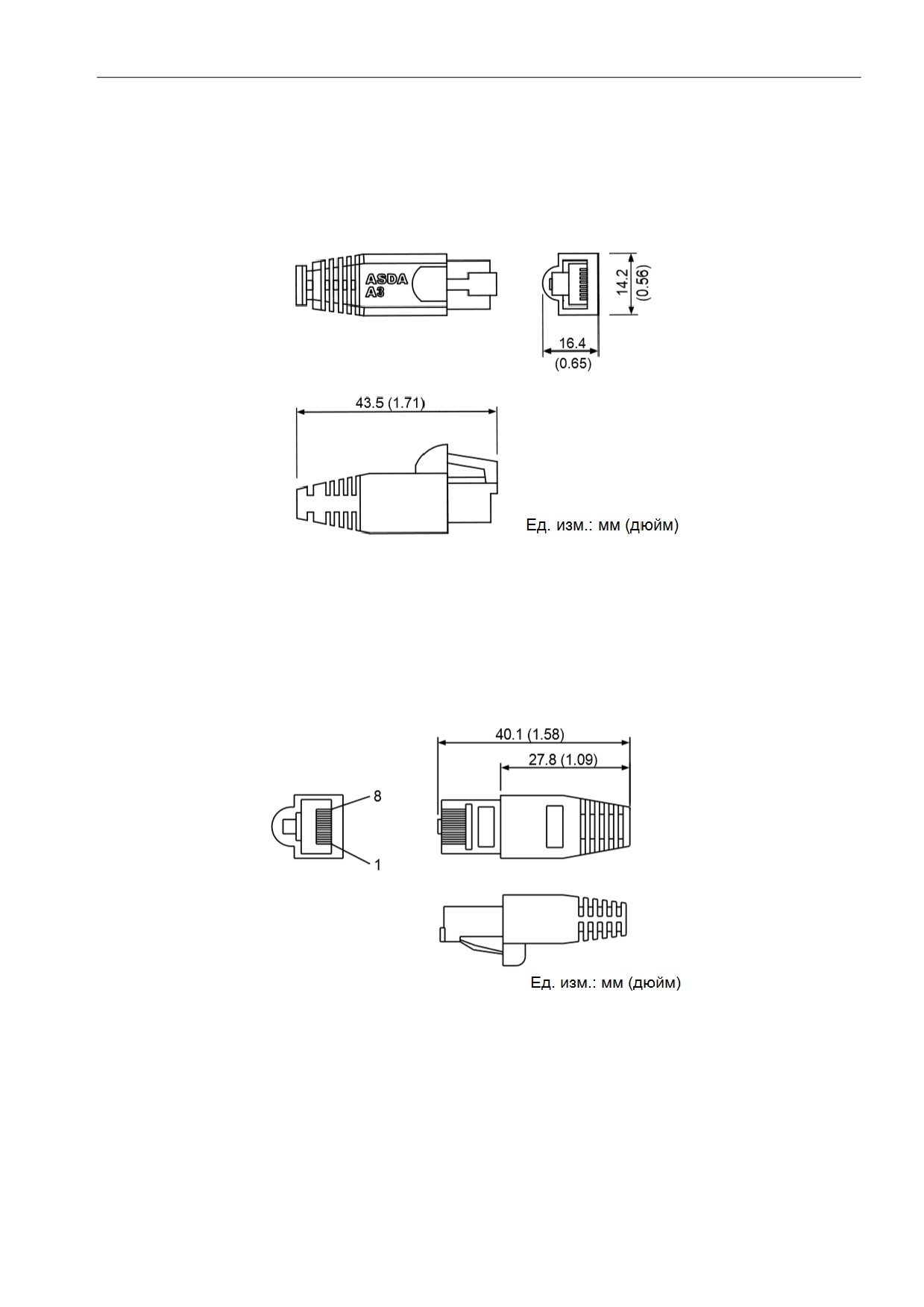

B.12 Оконечный резистор RS-485 / CANopen (CN3 )

Обозначение: ACS3-CNADC3TR

B.13 Оконечный резистор DMCNET (CN6)

Обозначение: ASD-TR-DM0008

701

B.14 Коммуникационный модуль mini USB (CN4)

Обозначение: UC-PRG015-01B, UC-PRG030-01B

L

Модель

мм

дюйм

UC-PRG015-01B

1500  100

59  4

UC-PRG030-01B

3000  100

118  4

Обозначение: UC-ADP01-A

702

Обозначение: UC-PRG015-01A, UC-PRG030-01A

L

Модель

мм

дюйм

UC-PRG015-01A

1500  100

59  4

UC-PRG030-01A

3000  100

118  4

B.15 Коммуникационный кабель CANopen

Обозначение: UC-CMC030-01A, UC-CMC050-01A

L

L

Модель

мм

дюйм

UC-CMC030-01A

300  10

11  0.4

UC-CMC050-01A

500  10

19  0.4

Примечание: для кабелей другой длины, обратитесь к Руководству по выбору кабелей Delta PLC/HMI

703

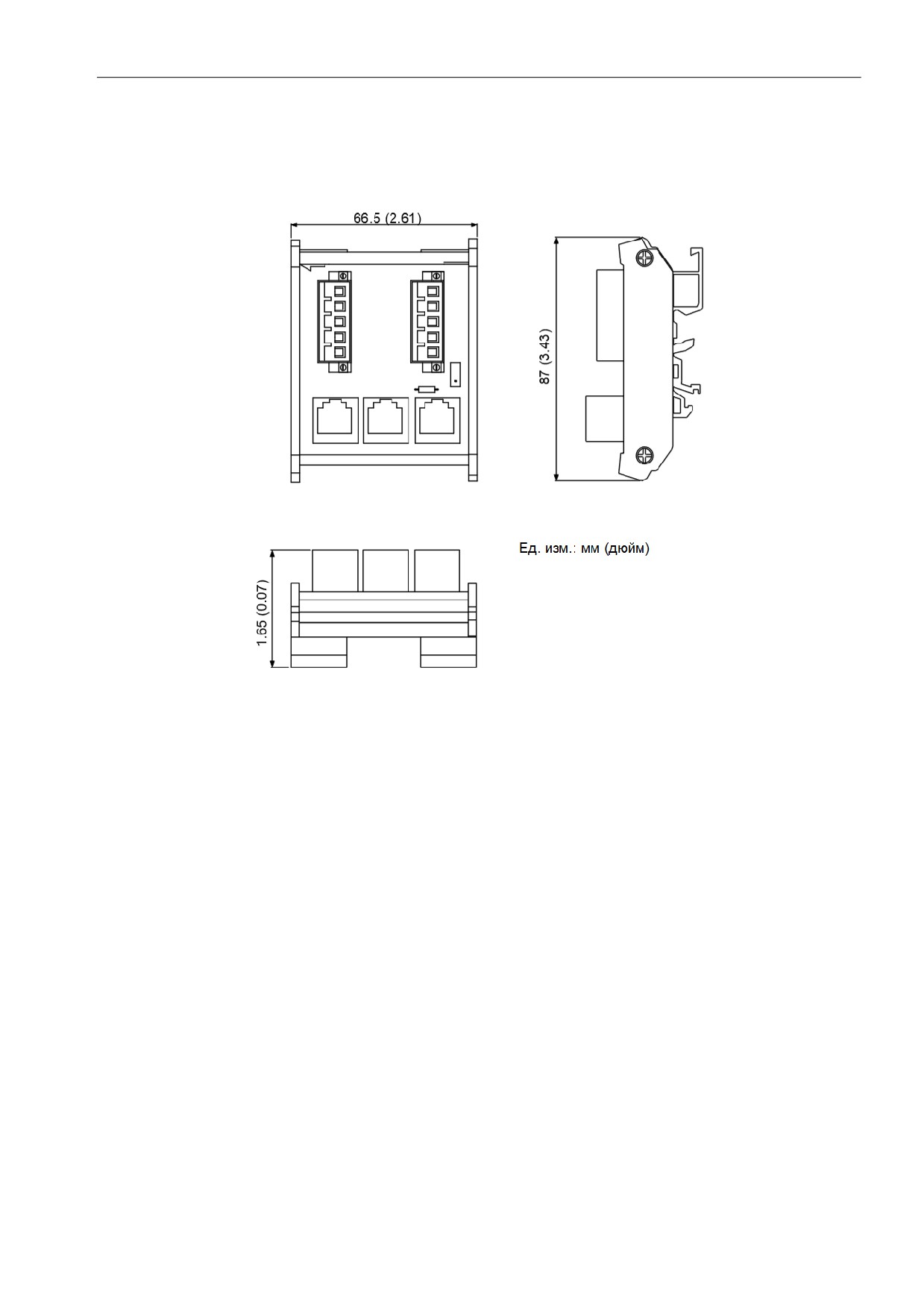

B.16 Распределительная коробка для CANopen

Обозначение: TAP-CN03

704

B.17

Возможные комбинации сервопреобразователей,

двигателей, кабелей и разъемов

Сервопреобразователь 100 Вт и серводвигатель 50 Вт / 100 Вт

Сервопреобразователь

1

-0121-

2

ECM-B3

1

-C

2

0401

3

4

5

, ECM-A3

1

-C

2

040F

3

4

5

,

Серводвигатель

ECM-A3

1

-C

2

0401

3

4

5

Силовой разъем

ASDBCAPW0000

(без тормоза)

Силовой разъем

ASDBCAPW0100

(с тормозом)

Разъем энкодера

ACS3-CNENC200

Силовой разъем

ACS3-CNPW1A00

(без тормоза)

Силовой разъем

ACS3-CNPW2A00

(с тормозом)

Разъем энкодера

ACS3-CNEN2A00

Кабель двигателя

ACS3-CAPW31XX

(без тормоза)

Кабель двигателя

ACS3-CAPW41XX

(с тормозом)

Кабель энкодера

ACS3-CAEN10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEA10XX

(абсолютный)

Кабель двигателя

ACS3-CAPF31XX

(без тормоза)

Кабель двигателя

ACS3-CAPF41XX

(с тормозом)

Кабель энкодера

ACS3-CAEF10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEB10XX

(абсолютный)

(XX обозначает длину кабеля: 03 = 3 м, 05 = 5 м, 10 = 10 м, 20 = 20 м.)

705

Сервопреобразователь 200 Вт и серводвигатель 200 Вт

Сервопреобразователь

1

-0221-

2

Серводвигатель

ECM-B3

1

-C

2

0602

3

4

5

, ECM-A3

1

-C

2

0602

3

4

5

Силовой разъем

ASDBCAPW0000

(без тормоза)

Силовой разъем

ASDBCAPW0100

(с тормозом)

Разъем энкодера

ACS3-CNENC200

Силовой разъем

ACS3-CNPW1A00

(без тормоза)

Силовой разъем

ACS3-CNPW2A00

(с тормозом)

Разъем энкодера

ACS3-CNEN2A00

Кабель двигателя

ACS3-CAPW31XX

(без тормоза)

Кабель двигателя

ACS3-CAPW41XX

(с тормозом)

Кабель энкодера

ACS3-CAEN10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEA10XX

(абсолютный)

Кабель двигателя

ACS3-CAPF31XX

(без тормоза)

Кабель двигателя

ACS3-CAPF41XX

(с тормозом)

Кабель энкодера

ACS3-CAEF10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEB10XX

(абсолютный)

(XX обозначает длину кабеля: 03 = 3 м, 05 = 5 м, 10 = 10 м, 20 = 20 м.)

706

Сервопреобразователь 400 Вт и серводвигатель 400 Вт

Сервопреобразователь

1

-0421-

2

ECM-B3

1

-C

2

0604

3

4

5

, ECM-B3

1

-C

2

0804

3

4

5

,

Серводвигатель

ECM-A3

1

-C

2

0604

3

4

5

, ECM-A3

1

-C

2

0804

3

4

5

Силовой разъем

ASDBCAPW0000

(без тормоза)

Силовой разъем

ASDBCAPW0100

(с тормозом)

Разъем энкодера

ACS3-CNENC200

Силовой разъем

ACS3-CNPW1A00

(без тормоза)

Силовой разъем

ACS3-CNPW2A00

(с тормозом)

Разъем энкодера

ACS3-CNEN2A00

Кабель двигателя

ACS3-CAPW31XX

(без тормоза)

Кабель двигателя

ACS3-CAPW41XX

(с тормозом)

Кабель энкодера

ACS3-CAEN10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEA10XX

(абсолютный)

Кабель двигателя

ACS3-CAPF31XX

(без тормоза)

Кабель двигателя

ACS3-CAPF41XX

(с тормозом)

Кабель энкодера

ACS3-CAEF10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEB10XX

(абсолютный)

(XX обозначает длину кабеля: 03 = 3 м, 05 = 5 м, 10 = 10 м, 20 = 20 м.)

707

Сервопреобразователь 750 Вт и серводвигатель 750 Вт

Сервопреобразователь

1

-0721-

2

Серводвигатель

ECM-B3

1

-C

2

0807

3

4

5

, ECM-A3

1

-C

2

0807

3

4

5

Силовой разъем

ASDBCAPW0000

(без тормоза)

Силовой разъем

ASDBCAPW0100

(с тормозом)

Разъем энкодера

ACS3-CNENC200

Силовой разъем

ACS3-CNPW1A00

(без тормоза)

Силовой разъем

ACS3-CNPW2A00

(с тормозом)

Разъем энкодера

ACS3-CNEN2A00

Кабель двигателя

ACS3-CAPW31XX

(без тормоза)

Кабель двигателя

ACS3-CAPW41XX

(с тормозом)

Кабель энкодера

ACS3-CAEN10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEA10XX

(абсолютный)

Кабель двигателя

ACS3-CAPF31XX

(без тормоза)

Кабель двигателя

ACS3-CAPF41XX

(с тормозом)

Кабель энкодера

ACS3-CAEF10XX

(инкрементальный)

Кабель энкодера

ACS3-CAEB10XX

(абсолютный)

(XX обозначает длину кабеля: 03 = 3 м, 05 = 5 м, 10 = 10 м, 20 = 20 м.)

Примечание:

1. Разъемы и кабели в таблице выше подходят для всех моделей серии B3.

2. В обозначении модели сервопреобразователя:

1

означает серию и

2

- тип модели.

3. В обозначении модели серводвигателя:

1

означает инерционность,

2

- тип энкодера,

3

- наличие тормоза или шпонки/сальника,

4

- диаметр вала и тип разъема,

5

- код исполнения.

708
