Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 5
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.

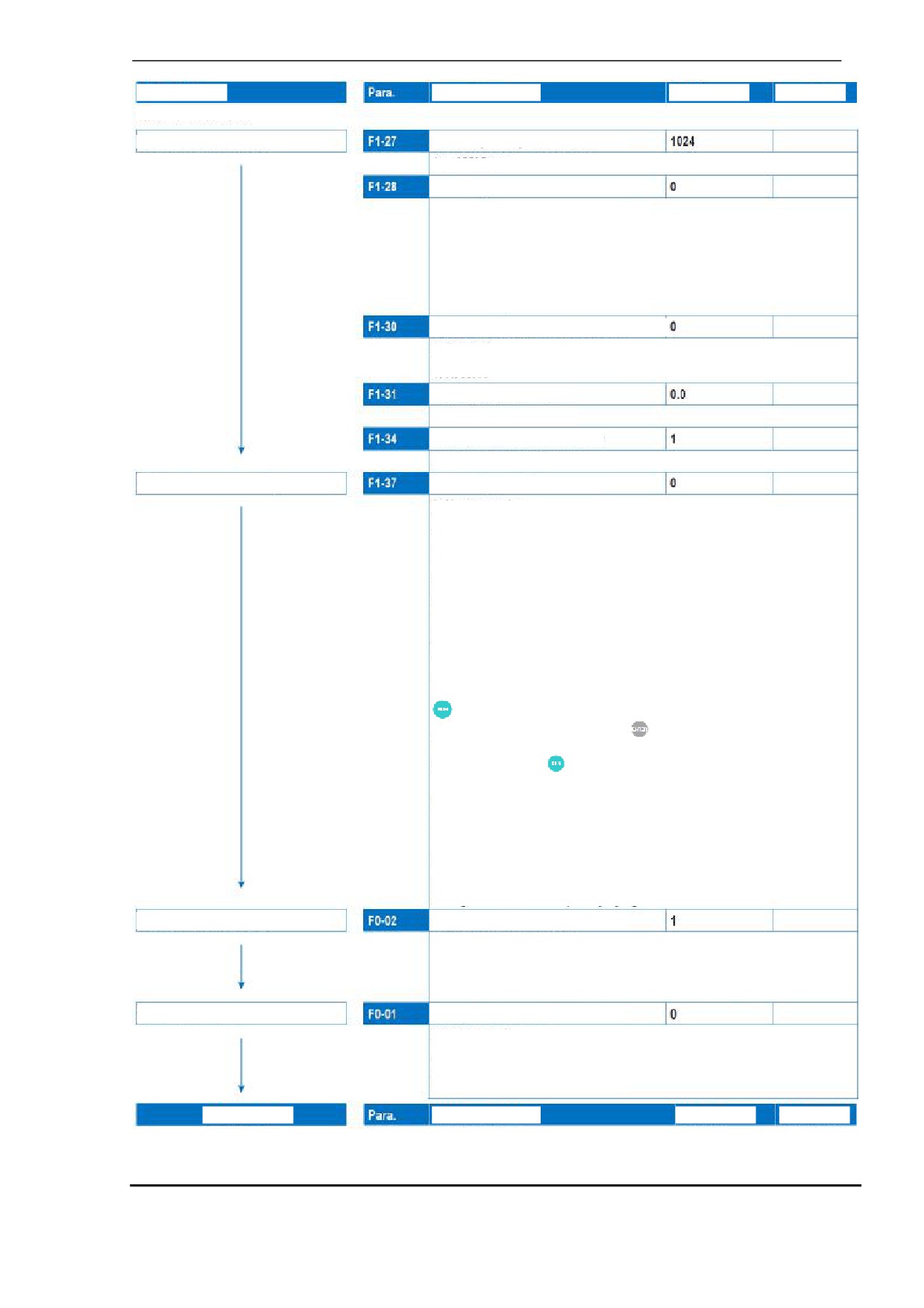

Если используется кодер
Задать параметры кодера
Импульс на оборот кодера
От 1 до 65535 импульсов на оборот
Тип кодера
0: Инкрементальный датчик положения ABZ
1: Инкрементальный датчик положения UVW
2: Преобразователь
3. Синус-косинусный кодер
4. Кодер UVW с экономией на проводке
Фазовая последовательность А/В кодера ABZ
0: Вперед
1: Назад
Угол установки кодера
От 0.0° до 359.9°
Кол-во полюсных пар
преобразователя
От 1 до 65535 полюсных пар
Выполнить автонастройку двигателя
Выбор автонастройки
0: нет автонастройки
1: Статическая автонастройка асинхр.двигателя 1
2. Динамическая автонастройка асинхр.двигателя
3. Статическая автонастройка асинхр.двигателя 2
ПРИМЕЧАНИЕ: на этой стадии двигатель не будет вращаться, если
выбрать 1 или 3, хотя оба они статические, при выборе 2 двигатель
будет вращаться, поэтому в целях безопасности лучше отключить
нагрузку с вала двигателя.
Действия по автонастройке:
1. Убедитесь, что соединение UVW между инвертером и двигателем
не отключено выходным контактором; если оно отключено, тогда
управление контактором выполняется вручную;
2. Задайте F0-02=0 (управление с раб. панели), так, чтобы клавишей
можно было начать процедуру настройки.
3. Задайте F1-37=1 или 2 или 3, нажмите
, затем на светодиодном
экране появится запись
4. Нажмите на клавишу
на панели, затем начнется автонастройка
двигателя. Для выполнения автонастройки обычно требуется 30
секунд, после чего следует подождать, когда на экране исчезнет
запись «TUNE».
Выбрать источник команды
Выбор источник команды
0: Управление с рабочей панели (индикатор LOCAL/REMOT” отключается
1: Терминальное управление (Индикатор “LOCAL/REMOT” включается
2: Коммуникационное управление (Индикатор LOCAL/REMOT” мигает
Выбрать режим управления
Выбор режим управления
0: Управление SVC
1: Управление FVC
2: Управление VF
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-72-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.

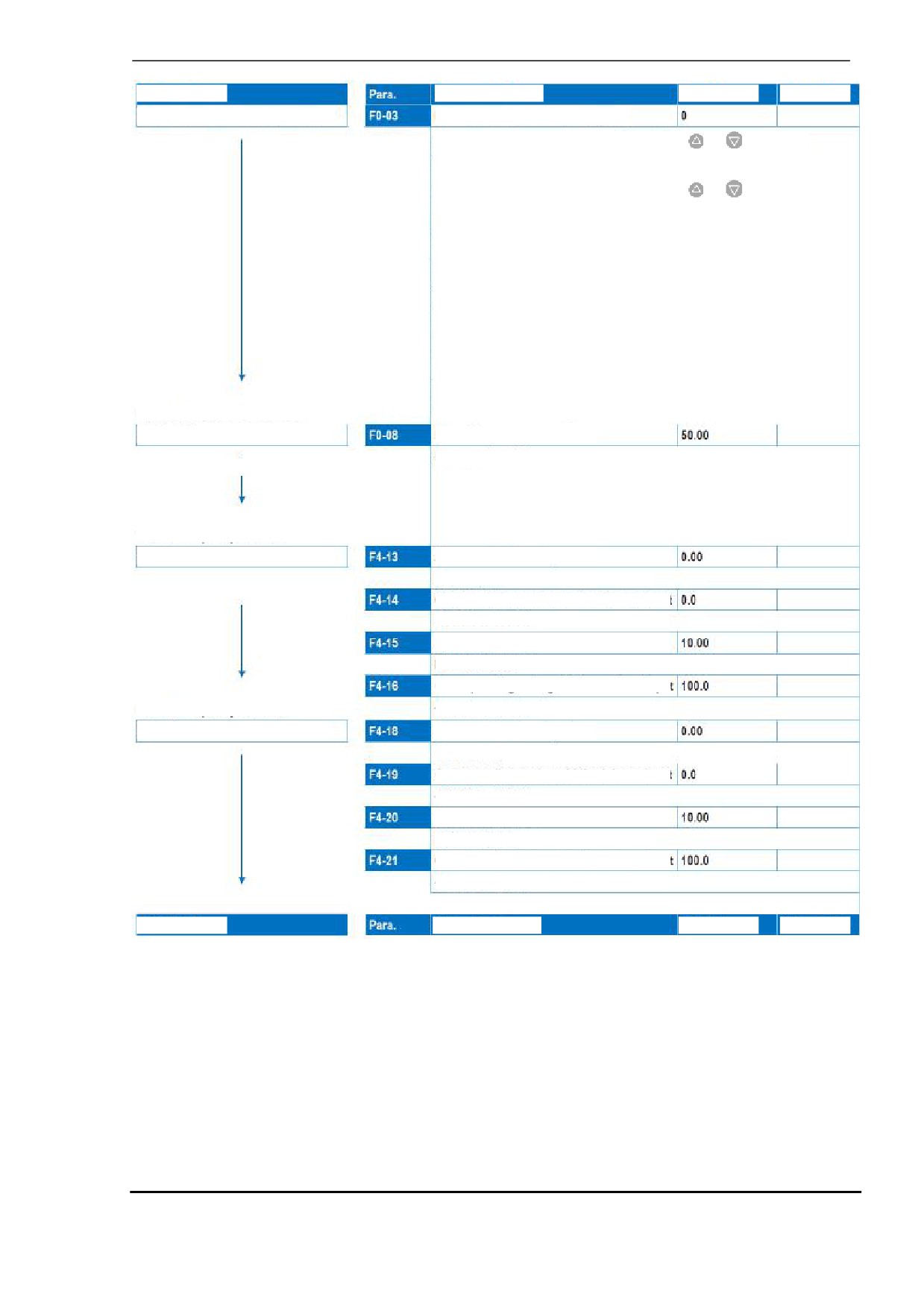

Выбрать источник задания частоты
Выбор источника Х главной частоты
0: Дискретная установка задания F0-08 (нажатием
или
можно легко
изменить F0-08 , и измененное значение не удалится даже после отключения
питания).
1: Дискретная установка задания F0-08 (нажатием
или
можно легко
просмотреть F0-08 , но просмотренное значение удалится после отключения
питания).
2: AI1
3: AI2
4: AI3
5: Задание импульса (DI5)
6: Множественное задание
7: Простой ПЛК
8: ПИД
9: Задание по шине данных
Если задание частоты F0-08
Задать F0-08
Предв. заданная частота
От Гц до F0-10
Задать F0-08
Если задание частоты AI1
Задать AI1
AI кривая 1 миним. вход
От 0 В до F4-15;
Соотв.задание AI1 миним.вход
От -100.0% до 100.0%
AI1 максим. вход
От F4-13 до 10.0 В
Соотв.задание AI1 максим.вход
Если задание частоты AI2
От -100.0% до 100.0%
Задать AI2
AI кривая 2 миним. вход
От 0 В до F4-20;
Соотв.задание AI2 миним.вход
От -100.0% до 100.0%
AI2 максим. вход
От F4-18 до 10.0 В
Соотв.задание AI2 максим.вход
От -100.0% до 100.0%
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-73-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.

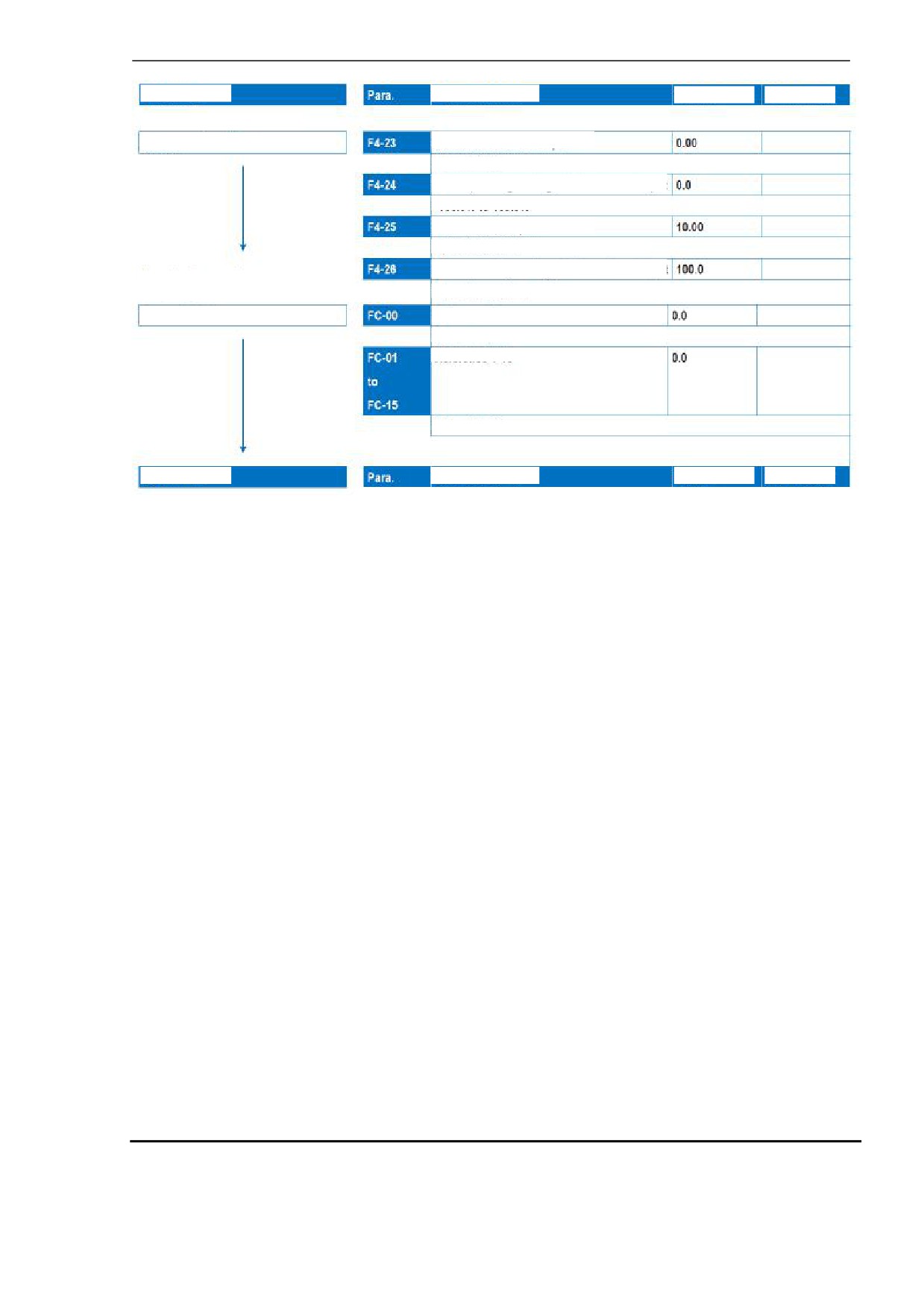

Если задание AI 3
Задать AI3
AI кривая 3 миним. вход
От 0 В до F4-25
Соотв.задание AI3 миним.вход
От -100.0% до 100.0%
AI кривая 3 максим. вход
F4-25 на 10.0 В
Соотв.задание AI3 максим.вход
Если множественные задания являются
заданием частоты
От -100.0% до 100.0%
Задать множеств. задания
Задание 0
От 0.0 до 100.0%
Задание 1-15
От 0.0 до 100.0%
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-74-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.

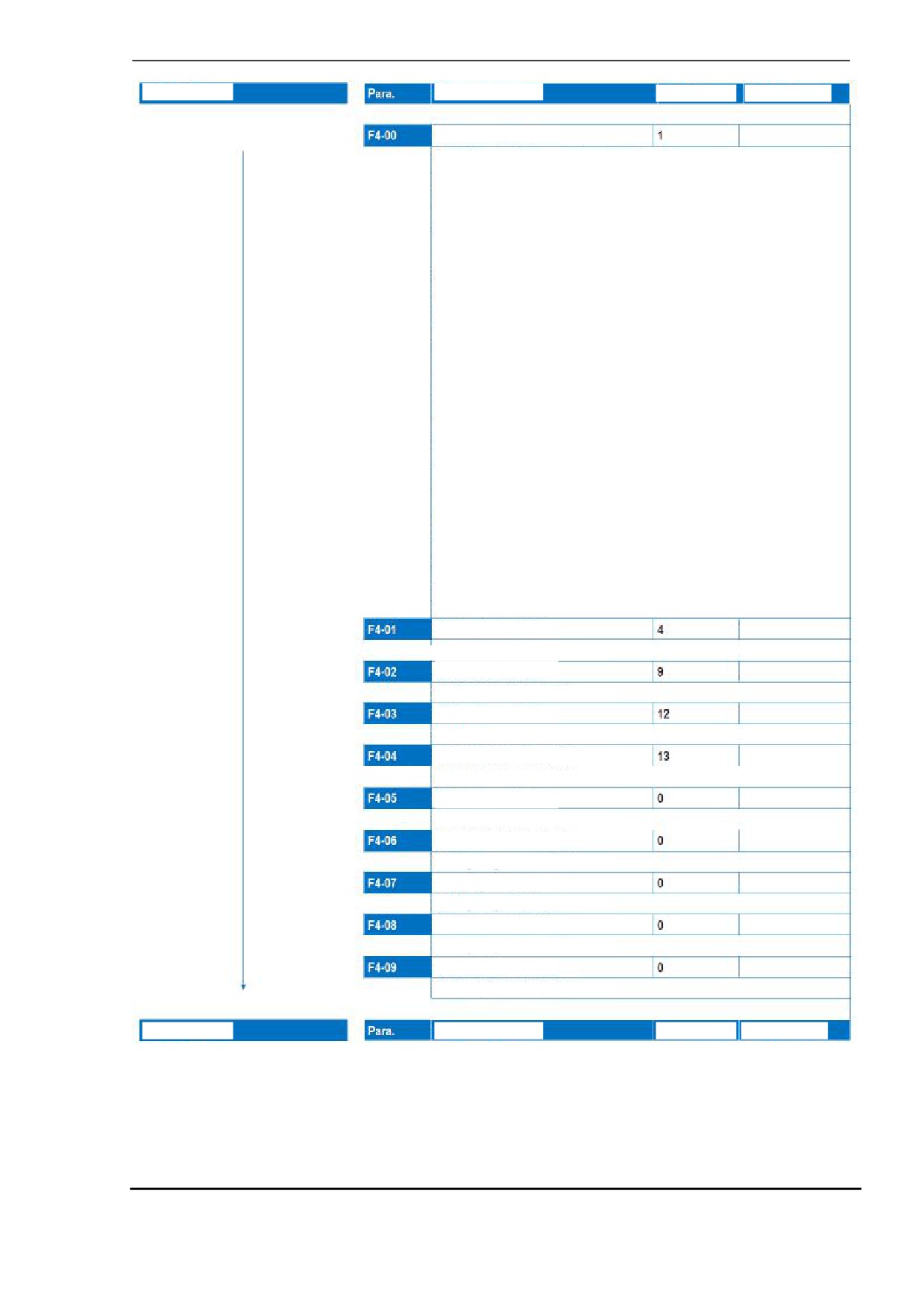

Если используется один из цифровых входов
Задать функцию DI
Выбор функции DI
0: Нет функции
1: Движение вперед (FWD)
2: Движение назад (REV)
3: Трехпроводное управление
4: Толчк. движение вперед (FJOG)
5: Толчк. движение назад (RJOG)
6: Клемма вверх (UP)
7: Клемма вниз (DOWN)
8: Остановка по инерции
9: Сброс ошибки (RESET)
10: Пауза RUN
11: Нормально открытый вход (NO) внешняя ошибка
12: Клемма множеств.заданий 1
13: Клемма множеств.заданий 2
14: Клемма множеств.заданий 3
15: Клемма множеств.заданий 4
16: Клемма множеств.заданий 1
17: Клемма 2 для выбора времени ускорения/замедления
18: Переключение источника частоты
19: Очистка задания вверх и вниз (UP и DOWN) (клемма, клавиатура)
20: Клемма переключения источника команды 1
21: Ускорение/замедление запрещено
22: Пауза ПИД
23: Сброс статуса ПЛК
24: Пауза отклонение
25: Вход счетчика
26: Сброс счетчика
27: Вход сигнала счета длины
28: Сброс длины
29: Запрещено управление крутящим моментом
30: Вход импульса (разрешено для DI5)
31: Зарезервировано
32: Экстренное торможение постоянным током
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-75-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
Выбор функции DI 1
33: Нормально закрытый вход (NC) внешняя ошибка
34: Изменение частоты запрещено
35: Действие ПИД обратное направление
36: Внешняя клемма 1 СТОП
37: Клемма переключения источника команды 2
38: ПИД целое число блокировано
39: Переключение между источником главной частоты Х и предв.заданной
частотой
40: Переключение между источником вспомогательной частоты Х и
предв.заданной частотой
41: Клемма выбора двигателя 1
42: Клемма выбора двигателя 2
43: Переключение параметра ПИД
44: Определяемая пользователем ошибка 1
45: Определяемая пользователем ошибка 2
46: Переключение между управлением скоростью/управлением крутящим
моментом
47: Аварийная остановка
48: Внешняя клемма СТОП 2
49: Торможение постоянным током при замедлении
50: Стереть текущее рабочее время
51-59: Зарезервировано
Диапазон заданий: от 0 до 59;
Выбор функции DI 2
Диапазон заданий такой же как DI 1
Выбор функции DI 3
Диапазон заданий такой же как DI 1
Выбор функции DI 4
Диапазон заданий такой же как DI 1
Выбор функции DI 5
Диапазон заданий такой же как DI 1
Выбор функции DI 6
Диапазон заданий такой же как DI 1
Выбор функции DI 7
Диапазон заданий такой же как DI 1
Выбор функции DI 8
Диапазон заданий такой же как DI 1
Выбор функции DI 9
Диапазон заданий такой же как DI 1
Выбор функции DI 10
Диапазон заданий такой же как DI 1
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-76-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
Если используется один из цифровых выходов
Задать функцию DO
Выбор режима выхода FM
0: Клемма FM производит импульсы, частота которых представляет значение
переменной, которая присваивается F5-06.
1: Клемма FM производит сигнал переключения, значение которого представляет
состояние переменной, которая присваивается F5-01.
Выбор функции FM (сигнал переключения)
0: Нет выхода
1: Привод переменного тока работает
2: Выход ошибки
3: Выход FDT1 определение уровня частоты
4: Частота достигнута
5: Нулевая скорость (нет выхода при остановке)
6:. Предв. предупреждение о перегрузке двигателя
7: Предв. предупреждение о перегрузке привода переменного тока
8: Заданное значение счета достигнуто
9: Проектное значение счета достигнуто
10: Длина достигнута
11: Цикл ПЛК завершен
12: Совокупное рабочее время достигнуто
13: Частота ограничена
14: Крутящий момент ограничен
15: Готовность к работе (RUN)
16: Зарезервировано
17: Верхний предел частоты достигнут
18: Нижний предел частоты достигнут (нет выхода при остановке)
19: Выход состояния пониженного напряжения
20: Задание по шине данных
21, 22 : Зарезервировано
23: Нулевая скорость 2 (нет выхода при остановке)
24: Совокупное время включения питания достигнуто
25: Выход FDT2 определение уровня частоты
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-77-
5.
Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
Если используется один из цифровых выходов
Выбор функции FM (сигнал переключения)
Задать функцию DO
26: Частота 1 достигнута
27: Частота 2 достигнута
28: Ток 1 достигнут
29: Ток 2 достигнут
30: Время синхронизации достигнуто
31: Вход AI1 предел превышен
32: Потеря нагрузки
33: Обратное движение
34: Состояние нулевого тока
35: Температура модуля достигнута
36: Программное ограничение тока достигнуто
37: Нижний предел частоты достигнут (выход при остановке)
38: Выход аварийного сигнала
39: Предупреждение о перегреве двигателя
40: Рабочее время тока достигнуто
41: Выход ошибки (нет выхода при пониженном напряжении)
Выбор функции реле (T/A-T/B-T/C)
Диапазон задания такой же как для FM
Выбор функции реле (P/A-P/B-P/C)
Диапазон задания такой же, как для FM: реле P/A-P/B-P/C на плате расширения Вход/Выход
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-78-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.

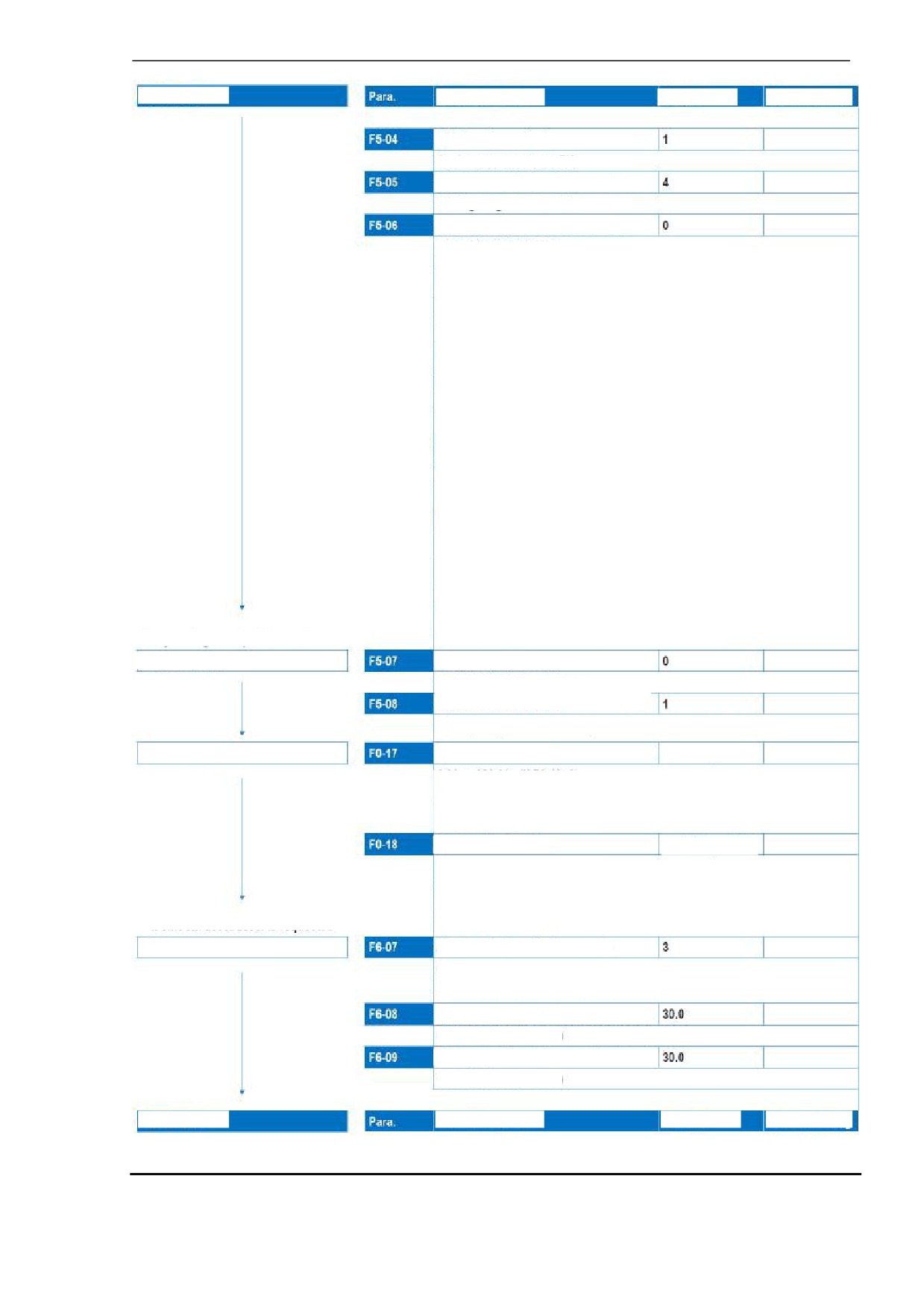

Выбор функции DO1
Диапазон задания такой же как для FM
Выбор функции платы расширения DO2
Диапазон задания такой же как для FM
Выбор функции FM (сигнал импульса)
0: Рабочая частота
1: Задать частоту
2: Выходной ток
3: Выходной крутящий момент (абсолютное значение)
4: Выходная мощность
5: Выходное напряжение
6: Импульсный вход
7: AI1
8: AI2
9: AI3
10: Длина
11: Значение счета
12: Задание по шине данных
13: Скорость вращения двигателя
14: Выходной ток
15: Выходное напряжение
16: Выходной крутящий момент (фактическое значение)
Если используется один из аналоговых сигналов
Установить функцию АО
Выбор функции AO1
Диапазон задания такой же, как для F5-06
Выбор функции AO2
Диапазон задания такой же, как для F5-06; AO2 на плате расширения
Установить время ускорения/замедления
Время ускорения 1
Зависит от модели
0.00 - 650.00 c (если F0-19=2)
0.00 - 6500.0 c (если F0-19=1)
0.00 - 65000 c (если F0-19=0)
Время замедления 1
Зависит от модели
0.00 - 650.00 c (если F0-19=2)
0.00 - 6500.0 c (если F0-19=1)
0.00 - 65000 c (если F0-19=0)
Если запрашивается равномерное ускор./замедл.
Задать кривую S
Режим ускорения/замедления
0: Линейное ускорение/замедление
1: Ускорение/замедление А кривой S
Пропорция времени кривой S в нач.ускорения
0.0% - (100.0% -F6-09)
Пропорция времени кривой S в конце ускорения
0.0% - (100.0% -F6-08)
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-79-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
Если используется управление V/F
Задать параметры VF
Выбор кривой V/F
0: Линейный V/F
1: Множественные V/F
2: Квадратный V/F
3:1.2 мощности V/F
4: ¼ мощности V/F
6: 1/6 мощности V/F
8: 1/8 мощности V/F
9: Резервный
10: Полное разделение V/F
11: Половинное разделение V/F
ДИАПАЗОН ЗАДАНИЯ: ОТ 0 ДО 11;
Форсирование момента
От 0.0 до 30.0%
ПРИМЕЧАНИЕ: если значение 0, активируется автомат. форсирование момента;
рекомендуется использовать автомат. Форсирование момента.
Частота отключения форсир. момента
От 0.00 Гц до макс. выходной частоты
Многоточеч. напряжение V/F 1(F1)
От 0.00 Гц до F3-05
Многоточеч. напряжение V/F 1(V1)
От 0.00 до 100.0 Гц
Многоточеч. напряжение V/F 2(F2)
От F3-03 до F3-07, Гц
Многоточеч. напряжение V/F 2(V2)
От 0.00 до 100.0 Гц
Многоточеч. напряжение V/F 3(F3)
От F3-05 до номин.частоты двигателя F1-04, Гц
Многоточеч. напряжение V/F 3(V3)
От 0.00 до 100.0 Гц
Пробный прогон ((RUN)
Используйте рабочую панель, или цифровую или входную клемму, или управление по
шине данных для запуска инвертера, и проверьте, соответствует ли текущая работа
вашим требованиям. Если соответствует, переходите на следующий этап. Если НЕ
соответствует, возвращайтесь назад для контроля.
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.
-80-
5. Быстрая установка
ПРОДОЛЖЕНИЕ
Название параметра
По умолчанию
Ввод в экспл.

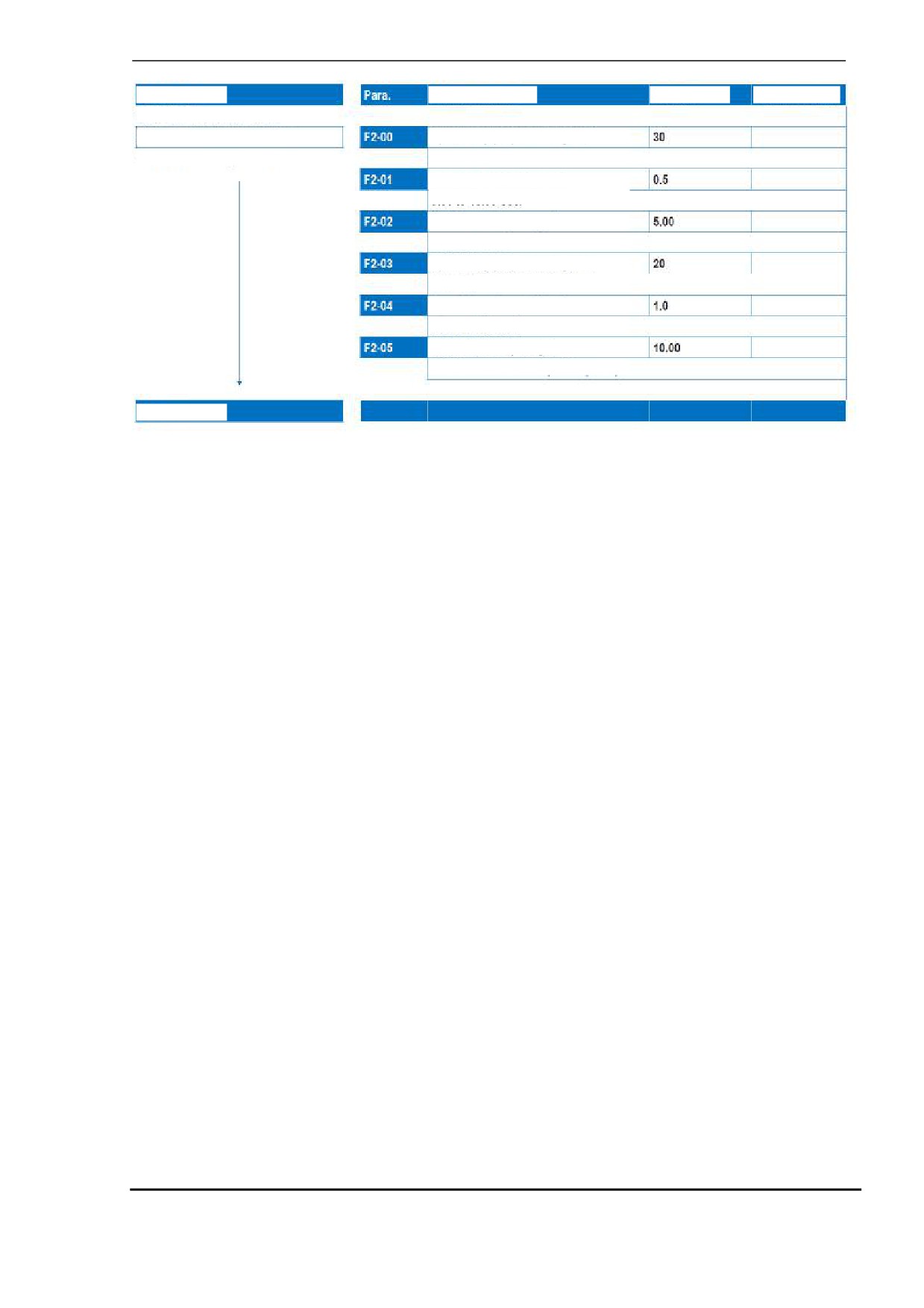

Если это управление SVC или FVC
Отрегулировать параметры контура скорости
Пропорц. коэффициент контура скорости
1
Для достижения лучшего КПД
От 0 до 100
Время интегриров-я контура скорости 1
От 0.01 до 10.00 сек.
Частота переключения 1
От 0.00 Гц до F2-05
Пропорц. коэффициент контура скорости
2
От 0 до 100
Время интегриров-я контура скорости 2
От 0.01 до 10.00 сек.
Частота переключения 2
От F2-02 до макс. выходной частоты
ОКОНЧАНИЕ
-81-
5. Быстрая установка
-82-
Таблица параметров
6. Таблица параметров
6. Таблица параметров
6.1. Введение
Примечание
Имеется защита паролем для работы с приводом переменного тока MD310. Если эта защита
задействована, вам нужно будет узнать определяемый пользователем пароль до того, как вы
сможете редактировать коды функций, описанные в этой главе. См. раздел 4.4.3
«Защита
паролем», где даются инструкции, как задавать и снимать защиту паролем.
Группы F и A включают в себя стандартные функциональные параметры. Группа U включает в
себя функцию отслеживания функциональных параметров и параметров коммуникации платы
расширения.
В таблицах описания параметров в этой главе используются следующие символы:
Символы в таблице кодов функций описываются следующим образом:
Символ
Значение
¶
Можно модифицировать параметр с MD310 в состоянии остановки или в
состоянии хода
«
Невозможно модифицировать параметр с MD310 в состоянии хода
●
Параметр является фактической измеренной величиной и не может
быть модифицирован
*
Параметр является заводским параметром и может быть задан только
производителем
-84-
6.
Таблица параметров
6.2 Стандартные параметры
Параметр
Наименование параметра
Диапазон задания
По
Свойство
№
умолчанию
Группа F0: Стандартные параметры
F0-00
Экран тип G/P
1 и 2
В
·
зависимости
от модели
F0-01
Режим управления двигателем
От 0 до 2
0
1
F0-02
Выбор источника команды
От 0 до 2
0
¶
F0-03
Выбор канала задания главной
От 0 до 9
0
«
опорной частоты
F0-04
Выбор канала задания
От 0 до 9
0
«
вспомогательной опорной
частоты
F0-05
Базовая величина диапазона
0, 1
0
¶
вспомогательной опорной
частоты для совмещения
Главной и вспомогательной
F0-06
Диапазон вспомогательной
От 0% до 150%
100%
¶
частоты Y для совмещения
Главной и вспомогательной
F0-07
Выбор совмещения источника
От 00 до 34
00
¶
частоты
F0-08
Заданная частота
От 0,00 до макс. частоты
50,00 Гц
¶
(F0-10)
F0-09
Направление вращения
0 и 1
0
¶
F0-10
Макс. частота
От 50,00 до 500,00 Гц
50,00 Гц
«
F0-11
Источник верхнего предела
От 0 до 5
0
«
частоты
F0-12
Верхний предел частоты
Нижний предел частоты
50,00 Гц
¶
(F0-14) до макс. частоты
(F0-10)
F0-13
Смещение верхнего предела
От 0,00 Гц до макс.
0,00 Гц
¶
частоты
частоты (F0-10)
F0-14
Нижний предел частоты
От 0,00 до верхнего
0,00 Гц
¶
предела частоты (F0-12)
F0-15
Несущая частота
От 0,5 до 16 кГц
В
¶
зависимости
от модели
F0-16
Несущая частота, настроенная
0,1
1
¶
по температуре
F0-17
Время ускорения 1
0,00 - 650,00 с (F0-19=2)
В
¶
0,0 - 6500,00 с (F0-19=1)
зависимости
0 - 65000 с (F0-19=0)
от модели
F0-18
Время замедления 1
0,00 - 650,00 с (F0-19=2)
В
¶
0,0 - 6500,00 с (F0-19=1)
зависимости
0 - 65000 с (F0-19=0)
от модели
F0-19
Единица времени ускорения/
0: 1 с
1
«
замедления
1: 0,1 с
2: 0,01 с
F0-21
Смещение частоты канала
От 0,00 Гц до макс.
0,00 Гц
¶
задания Вспомогательной
частоты (F0-10)
частоты для совмещения
Главной и Вспомогательной
-85-
6. Таблица параметров
Функц. код
Наименование параметра
Диапазон задания
По умолч.
Свойство
F0-23
Сохран-е дискрет. установки задания
0, 1
0
¶
частоты после остановки
F0-24
Выбор группы параметров двигателя
0: Гр.1 парам. двигателя
0
«
1: Гр.2 парам. двигателя
F0-25
Базовая частота для времени
0 - 2
0
«
ускорения/замедления
F0-26
Базовая частота для изменения
0, 1
0
«
ВВЕРХ/ВНИЗ во время хода
F0-27
Привязка источника команды к
От 000 до 9999
0000
¶
источнику частоты
F0-28
Протокол коммуникации порт с
0,1
0
«
последов. выводом данных
Группа F1: Параметры двигателя 1
F1-00
Выбор типа двигателя
0, 1
0
«
F1-01
Номин. мощность двигателя
0,1 - 1000 кВт
В зав. от мод.
«
F1-02
Ном. напряжение двигателя
1 - 2000 В
В зав. от мод.
«
F1-03
Номинальный ток двигателя
0,01 - 655,35 А (мощность
В завис. от
«
привода перем. тока ≤ 55
модели
кВт)
0,1 - 6553,5 А (мощность
привода перем. тока > 55
кВт)
F1-04
Номинальная частота двигателя
0,01 Гц - макс. частота
В зав.от мод.
«
F1-05
Номинальная скорость двигателя
1 - 65535 об/мин
В зав.от мод.
«
F1-06
Сопротивление статора
0,001 - 65,535 Ом
В
«
(мощность привода перем.
зависимости
тока ≤ 55 кВт)
от
0,0001 - 6,5535 Ом
автонастройк
(мощность привода перем.
и
тока > 55 кВт)
F1-07
Сопротивление ротора
0,001 - 65,535 Ом
В
«
(мощность привода перем.
зависимости
тока ≤ 55 кВт)
от
0,0001 - 6,5535 Ом
автонастройк
(мощность привода перем.
и
тока > 55 кВт)
F1-08
Индуктивное реактивное
0,01 - 655,35 мГн
В
«
сопротивление утечки
(мощность привода перем.
зависимости
тока ≤ 55 кВт)
от
0,001 - 65,535 мГн
автонастройк
(мощность привода перем.
и
тока> 55 кВт)
F1-09
Взаимное индуктивное реактивное
0,1 - 6553,5 мГн (мощность
В
«
сопротивление
привода перем. тока ≤ 55
зависимости
кВт)
от
0,01 - 655,35 мГн
автонастройк
(мощность привода перем.
и
тока> 55 кВт)
F1-10
Ток без нагрузки
0,01 до F1-03
В
«
(мощность привода перем.
зависимости
тока ≤ 55 кВт)
от
0,1 до F1-03(мощн. прив.
автонастройк
перем. тока> 55 кВт)
и
F1-27
Импульсы на оборот кодера
1-65535
1024
«
F1-28
Тип кодера
0: инкр. датчик пол. ABZ
0
«
2: Преобразователь
F1-30
Фазов. последов-ть А/В инкрем.
0: Вперед
0
«
датчика положения ABZ
1: Назад
F1-34
Кол-во пар полюсов преобразов.
1-65535
«
F1-36
Время определения ошибки
0.0 с: не определяется
0,0с
обрыв провода кодера
0.1 с-10.0 с
F1-37
Выбор автоматической настройки
0: нет автом. настройки
0
«
1: Статич. авт.настр. 1
2: Динам. автом.настр.
3: Стат. авт.настройка 2
Группа F2: Параметры векторного управления
F2-00
Проп. коэф-т контура скорости 1
От 1 до 100
30
¶
F2-01
Сумм. время контура скорости 1
От 0,01с до 10,00с
0,50с
¶
-86-
6. Таблица параметров
Функциона
Наименование параметра
Диапазон задания
По
Свойство
льный код
умолчанию
F2-02
Частота переключения 1
От 0,00 до F2-05
5,00 Гц
¶
F2-03
Пропорц. коэффициент контура
От 1 до 100
20
¶
скорости 2
F2-04
Время интегрирования контура
От 0,01 до 10,00 с
1,00 с
¶
скорости 2
F2-05
Частота переключения 2
От F2-02 до макс. част.
10,00 Гц
¶
F2-06
Коэффициент смещения
От 50% до 200%
100%
¶
векторного управления
F2-07
Постоянная времени фильтра
От 0,000 с до 0,100 с
0,000 с
¶
контура скорости
F2-09
Источник верхнего предела
От 0 до 7
0
¶
крутящего момента в режиме
управления скоростью
F2-10
Дискретная установка задания
От 0,0% до 200,0%
150,0%
¶
верх. предела момента в
режиме управления скоростью
F2-11
Источник предела крутящего
От 0 до 7
0
¶
момента в режиме управления
скоростью (регенеративный)
F2-12
Дискрет. установка задания
От 0,0% до 200,0%
150,0%
¶
предела момента в режиме
управления скоростью
(регенеративный)
F2-13
Пропорц. коэффициент
От 0 до 60000
2000
¶
настройки возбуждения
F2-14
Интегральный коэффициент
От 0 до 60000
1300
¶
настройки возбуждения
F2-15
Пропорц. коэффициент
От 0 до 60000
2000
¶
настройки момента
F2-16
Интегральный коэффициент
От 0 до 60000
1300
¶
настройки момента
F2-17
Выбор интегрального отделения
0: Запрещено
¶
контура скорости
1: Разрешено
F2-20
Максимальный коэффициент
От 100% до 110%
105%
«
выходного напряжения
F2-21
Макс. коэффициент момента
От 50% до 200%
100%
¶
участка ослабления поля
Группа F3: Параметры управления V/F
F3-00
Задание кривой V/F
От 0 до 11
0
«
F3-01
Форсирование момента
От 0,0% до 30%
В зав.от мод.
¶
F3-02
Частота отключения
От 0,00 до макс.
50,00 Гц
«
форсирования момента
частоты
F3-03
Многоточечная частота V/F 1
От 0,00 Гц до F3-05
0,00 Гц
«
(F1)
F3-04
Многоточ. напряжение V/F 1(V1)
От 0,0% до 100,0%
0,0%
«
F3-05
Многоточ. частота V/F 2 (F2)
F3-03 - F3-07
0,00 Гц
«
F3-06
Многоточ. напряжение V/F 2(V2)
От 0,0% до 100,0%
0,0%
«
F3-07
Многоточеч. частота V/F 3 (F3)
От F3-05 до ном. Част.
0,00 Гц
«
двигателя (F1-04)
F3-08
Многоточ.напряжение V/F 3 (V3)
От 0,0% до 100,0%
0,0%
«
F3-09
Коэффициент компенсации
От 0% до 200,0%
0,0%
«
проскальзывания V/F
F3-10
Коэфф-т перевозбуждения V/F
От 0 до 200
64
¶
F3-11
Коэффициент подавления
От 0 до 100
40
¶
вибрации V/F
F3-13
Источник напряжения для
От 0 до 8
30
¶
разделения V/F
-87-
6. Таблица параметров
Функц.
Наименование параметра
Диапазон задания
По умолч.
Свойство
код
F3-14
Дискретная установка задания
От 0 В до номинального
0 В
¶
напряжения для разделения V/F
напряжения двигателя
F3-15
Время возрастания напряжения для
От 0,0 с до 1000,0 с
0,0 с
¶
разделения V/F
F3-16
Время снижения напряжения для
От 0,0 с до 1000,0 с
0,0 с
¶
разделения V/F
F3-17
Выбор режима остановки для
0: Сниж-е частоты и
0
¶
разделения V/F
напряжения
1: Сниж-е частоты после
сниж-я напряжения до 0
F3-18
Уровень недопущения стопорения из-
От 50% до 200%
150%
«
за превышения тока
F3-19
Выбор недопущения стопорения из-за
0, 1
1
«
превышения тока
F3-20
Коэффициент недопущения
От 0 до 100
20
¶
стопорения из-за превышения тока
F3-21
Коэф-т компенсации уровня недопущ.
От 50% до 200%
50%
«
стопорения из-за превыш-я тока для
умножения на скорость
F3-22
Уровень недопущения стопорения из-
От 65 до 800В
760В
«
за превышения напряжения
F3-23
Выбор недопущения стопорения из-за
0, 1
1
«
превышения напряжения
F3-24
Коэффициент частоты недопущения
От 0 до 100
30
¶
стопорения из-за превышения
напряжения
F3-25
Коэффициент напряжения
От 0 до 100
30
¶
недопущения стопорения из-за
превышения напряжения
F3-26
Макс. предел частоты недопущения
От 0 до 50 Гц
5 Гц
«
стопорения из-за превышения
напряжения
Группа F4: Клеммы входов
F4-00
Выбор функции DI1
От 0 до 59
1
«
F4-01
Выбор функции DI2
От 0 до 59
4
«
F4-02
Выбор функции DI3
От 0 до 59
9
«
F4-03
Выбор функции DI4
От 0 до 59
12
«
F4-04
Выбор функции DI5
От 0 до 59
13
«
F4-05
Выбор функции DI6
От 0 до 59
0
«
F4-06
Выбор функции DI7
От 0 до 59
0
«
F4-07
Выбор функции DI8
От 0 до 59
0
«
F4-08
Выбор функции DI9
От 0 до 59
0
«
F4-09
Выбор функции DI10
От 0 до 59
0
«
F4-10
Время фильтра DI
От 0,000 с до 1,000 с
0,010 с
¶
F4-11
Режим команды c клеммника
0 - 3
0
«
F4-12
Скорость регулирования ВВЕРХ/ВНИЗ
0,001 - 65,535 Гц/с
1,000 Гц/с
¶
с клеммника
F4-13
Мин. вход кривой AI1
От 0,00 В до F4-15
0,00 В
¶
F4-14
Соотв. процент мин. входа кривой AI1
-100,00% до 100,00%
0,0%
¶
F4-15
Макс. вход кривой AI1
От F4-13 до 10,00 В
10,00 В
¶
F4-16
Соотв. процент макс. входа кривой AI1
-100,00% до 100,00%
100,0%
¶
F4-17
Время фильтра AI1
От 0,00 до 10,00 с
0,10 с
¶
F4-18
Мин. вход кривой AI2
От 0,00 В до F4-20
0,00 В
¶
F4-19
Соотв. процент мин. входа кривой AI2
-100,00% до 100,00%
0,0%
¶
F4-20
Макс. вход кривой AI2
От F4-18 до 10,00 В
10,00 В
¶
F4-21
Соотв. процент макс. входа кривой AI2
-100,00% до 100,00%
100,0%
¶
F4-22
Время фильтра AI2
От 0,00 до 10,00 с
0,10 с
¶
-88-
6.
Таблица параметров
Функциона
Наименование параметра
Диапазон задания
По
Свойство
льный код
умолчанию
F4-23
Мин. вход кривой AI3
От 10,00 В до F4-25
0,00 В
¶
F4-24
Соответствующий процент мин.
-100,00% до 100,00%
0,0%
¶
входа кривой AI3
F4-25
Макс. вход кривой AI3
От F4-23 до 10,00 В
10,00 В
¶
F4-26
Соответствующий процент макс.
-100,00% до 100,00%
100,0%
¶
входа кривой AI3
F4-27
Время фильтра AI3
От 0,00 до 10,00 с
0,10 с
¶
F4-28
Мин. вход импульса
От 0,00 кГц до F4-30
0,00 кГц
¶
F4-29
Соответствующий процент мин.
-100,00% до 100,00%
0,0%
¶
входа импульса
F4-30
Макс. вход импульса
От F4-28 до 100,00 кГц
50,00 кГц
¶
F4-31
Соответствующий процент макс.
-100,00% до 100,00%
100,0%
входа импульса
F4-32
Время фильтра импульса
От 0,00 до 10,00 с
0,10 с
¶
F4-33
Выбор кривой AI
111 - 555
321
¶
F4-34
Выбор кривой AI
000 - 111
000
¶
F4-35
Задержка DI1
0,0 с - 3600,0 с
0,0 с
¶
F4-36
Задержка DI2
0,0 с - 3600,0 с
0,0 с
«
F4-37
Задержка DI3
0,0 с - 3600,0 с
0,0 с
«
F4-38
Выбор активного режима 1 DI
00000 - 11111
00000
«
F4-39
Выбор активного режима 2 DI
00000 - 11111
00000
«
F4-40
Выбор входного сигнала AI2
0,1
0
«
Группа F5: Клеммы выходов
F5-00
Режим выхода клемм FM
0,1
0
¶
F5-01
Выбор функции FMR
От 0 до 41
0
¶
F5-02
Выбор функции реле (Т/А-Т/В-
От 0 до 41
2
¶
Т/С)
F5-03
Выбор функции реле карты
От 0 до 41
0
¶
расширения (Р/А-Р/В-Р/С)
F5-04
Выбор функции DO1
От 0 до 41
1
¶
F5-05
Выбор функции карты
От 0 до 41
4
¶
расширения DO2
F5-06
Выбор функции FMP
От 0 до 16
0
¶
F5-07
Выбор функции AO1
От 0 до 16
0
¶
F5-08
Выбор функции AO2
От 0 до 16
1
¶
F5-09
Макс. выходная частота FMP
От 0,01 до 100,00 кГц
50,00 кГц
¶
F5-10
Коэффициент нулевого
-100,00% до 100,00%
0,0%
¶
смещения AO1
F5-11
Коэффициент приращения AO1
От -10,00 до 10,00
1,00
¶
F5-12
Коэффициент нулевого
-100,00% до 100,00%
0,0%
¶
смещения AO2
F5-13
Коэффициент приращения AO2
От -10,00 до 10,00
1,00
¶
F5-17
Задержка выхода FMR
От 0,0 с до 3600,0 с
0,0 с
¶
F5-18
Задержка выхода реле 1
От 0,0 с до 3600,0 с
0,0 с
¶
F5-19
Задержка выхода реле 2
От 0,0 с до 3600,0 с
0,0 с
¶
F5-20
Задержка выхода DO1
От 0,0 с до 3600,0 с
0,0 с
¶
F5-21
Задержка выхода DO2
От 0,0 с до 3600,0 с
0,0 с
¶
F5-22
Выбор активного режима 1 DI
00000 - 11111
00000
¶
F5-23
Выбор выходного сигнала АО1
0,1
0
«
-89-
содержание .. 3 4 5 6 ..
