ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания)

П У Э

Таблица 1.6.2

Рекомендации по расстановке автоматических аварийных осциллографов на объек

тах энергосистем

Напряжение распредели-

тельного устройства, кВ

Схема распределительного

устройства

оличество линий, подключенных к сек-

ции (системе шин) распределительного

устройства

оличество устанавливаемых осциллографов

750

Любая

Любое

дин для каждой линии (предпочтительно с записью предаварийного режима)

500

То же

дна или две

дин для каждой линии (без записи предаварийного режима)

500

— « —

Три или более

дин для каждой линии (предпочтительно хотя бы на одной из линий с записью

предаварийного режима)

330

—«—

дна

Не устанавливается

330

— « —

Две или более

дин для каждой линии (без записи предаварийного режима)

220

С секциями или системами

шин

дна или две на каждую секцию

или рабочую систему шин

дин для дву

х секций или рабочих систем шин (без записи предаварийного

режима)

220

То же

Три или четыре на каждую секцию

или рабочую систему шин

дин для каждой секции или рабочей системы шин (без записи предаварийного

режима)

220

— « —

Пять или более на каждую секцию

или рабочую систему шин

дин-два для каждой секции или рабочей системы шин с одним пуск

овым

устройством (без записи предаварийного режима)

220

Полу

торная или многоу-

гольник

Три или более

дин для трех-четырех линий или для каждой системы шин (без записи пре-

даварийного режима)

220

Без вык

лючателей 220 кВ

или с одним вык

лючателем

дна или две

Не устанавливается

Глава 1.6.

Измерения электрических величин

220

Треугольник, четырех

уголь-

ник, мостик

дна или две

Допускается установка одного автоматическ

ого осциллографа, если на противо-

положных к

онцах линий 220 кВ нет автоматических осциллографов

110

С секциями или системами

шин

дна-три на каждую секцию или

рабочую систему шин

дин для дву

х секций или рабочих систем шин (без записи предаварийного

режима)

110

То же

Четыре-шесть на каждую секцию

или рабочую систему шин

дин для каждой секции или рабочей системы шин (без записи предаварийного

режима)

110

— « —

Семь или более на каждую секцию

или рабочую систему шин

дин для каждой секции или рабочей системы шин. Допускается установка дву

автоматических осциллографов для каждой секции или рабочей системы шин

(без записи предаварийного режима)

110

Без вык

лючателей на

стороне 110 кВ, мостик,

треугольник, четырех

у-

гольник

дна или две

Не устанавливается

Таблица 1.6.3

Рекомендации по выбору элек

трических параметров,

регистрируемых автоматическими аварийными осциллографами

Напряжение распределительного

устройства, кВ

Параметры, рекомендуемые для регистрации автоматическими осциллографами

750, 500, 330

Фазные напряжения трех фаз линий. Напряжение и ток ну

левой последовательности линий. Т

оки дву

х или трех фаз линий

. Т

ок усилителя мощ-

ности, ток приема высок

очастотного приемопередатчика и положение к

онтактов выходного промежу

точного реле высок

очастотной защиты

220, 110

Фазные напряжения и напряжение ну

левой последовательности секции или рабочей системы шин. Т

оки ну

левой последовательнос

ти линий,

присоединенных к секции или рабочей системе шин. Фазные токи (дву

х или трех фаз) наиболее ответственных линий. Т

оки приема высо

коча-

стотных приемопередатчик

ов дифференциально-фазных защит межсистемных линий электропереда

чи

П У Э

1.6.22.

Для регистрации действия устройств

противоаварийной системной автоматики ре-
комендуется устанавливать дополнительные
осциллографы. Расстановка дополнительных
осциллографов и выбор регистрируемых ими
параметров должны предусматриваться в про-
ектах противоаварийной системной автоматики.

1.6.23.

Для определения мест повреждений на

ВЛ 110 кВ и выше длиной более 20 км должны
предусматриваться фиксирующие приборы.

Глава 1.7

ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ

МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ

Утверждено

Министерством энергетики

Российской Федерации

Приказ от 8 июля 2002 г. № 204

Введено в действие

с 1 января 2003 г.

Область применения.

Термины и определения

1.7.1.

Настоящая глава Правил распростра-

няется на все электроустановки переменного и
постоянного тока напряжением до 1 кВ и выше
и содержит общие требования к их заземлению
и защите людей и животных от поражения элек-
трическим током как в нормальном режиме ра-
боты электроустановки, так и при повреждении
изоляции.

Дополнительные требования приведены в со-

ответствующих главах ПУЭ.

1.7.2.

Электроустановки в отношении мер

электробезопасности разделяются на:

— электроустановки напряжением выше 1 кВ

в сетях с глухозаземленной или эффективно за-
земленной нейтралью (см.

1.2.16)

;

— электроустановки напряжением выше 1 кВ

в сетях с изолированной или заземленной через
дугогасящий реактор или резистор нейтралью;

— электроустановки напряжением до 1 кВ в

сетях с глухозаземленной нейтралью;

— электроустановки напряжением до 1 кВ в

сетях с изолированной нейтралью.

1.7.3.

Для электроустановок напряжением до

1 кВ приняты следующие обозначения:

— система

— система, в которой нейтраль

источника питания глухо заземлена, а открытые
проводящие части электроустановки присоеди-
нены к глухозаземленной нейтрали источника
посредством нулевых защитных проводников;

— система

TN-C

— система

TN,

в которой ну-

левой защитный и нулевой рабочий проводники
совмещены в одном проводнике на всем ее про-
тяжении (рис. 1.7.1);

— система

TN-S—

система

TN,

в которой ну-

левой защитный и нулевой рабочий проводники
разделены на всем ее протяжении (рис. 1.7.2);

— система

TN-C-S

— система

TN,

в которой

функции нулевого защитного и нулевого рабо-
чего проводников совмещены в одном прово-
днике в какой-то ее части, начиная от источника
питания (рис. 1.7.3);

— система

— система, в которой нейтраль

источника питания изолирована от земли или за-
землена через приборы или устройства, имеющие
большое сопротивление, а открытые проводящие
части электроустановки заземлены (рис. 1.7.4);

— система

ТТ

— система, в которой нейтраль

источника питания глухо заземлена, а открытые
проводящие части электроустановки заземлены
при помощи заземляющего устройства, элек-
трически независимого от глухозаземленной
нейтрали источника (рис. 1.7.5).

Рис. 1.7.1.

Система TN-C переменного

(а)

и постоянного

(б)

тока. Нулевой защитный и нулевой рабочий прово-

дники совмещены в одном проводнике:

1 — заземлитель нейтрали (средней точки) источника питания; 2 — открытые проводящие части; 3 — источник питания постоянного тока

П У Э

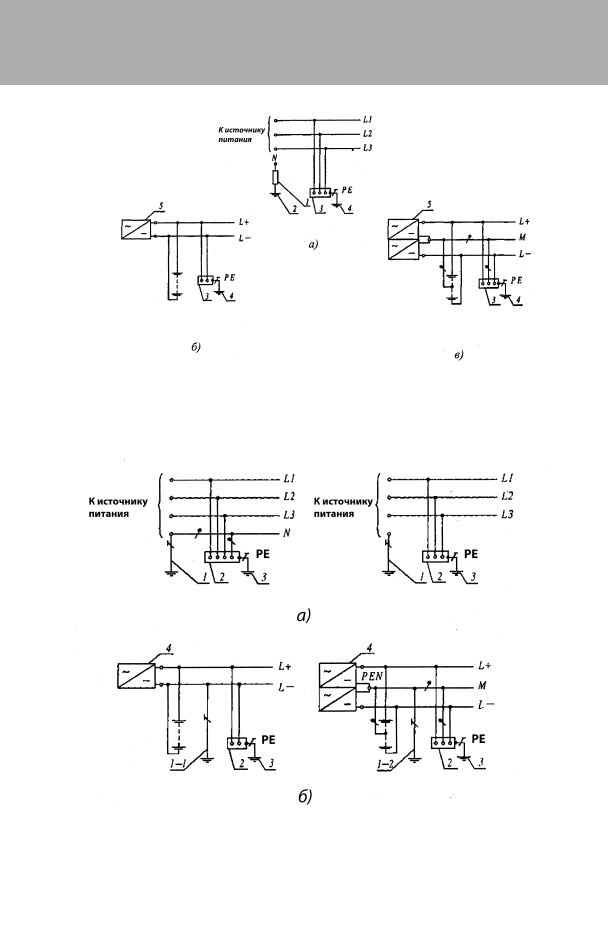

Рис. 1.7.4.

Система

переменного

(а)

и постоянного (

) тока. Открытые проводящие части электроустановки за-

землены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:

— сопротивление заземления нейтрали источника питания (если имеется);

— заземлитель;

— открытые проводящие части;

— заземляющее устройство электроустановки;

— источник питания

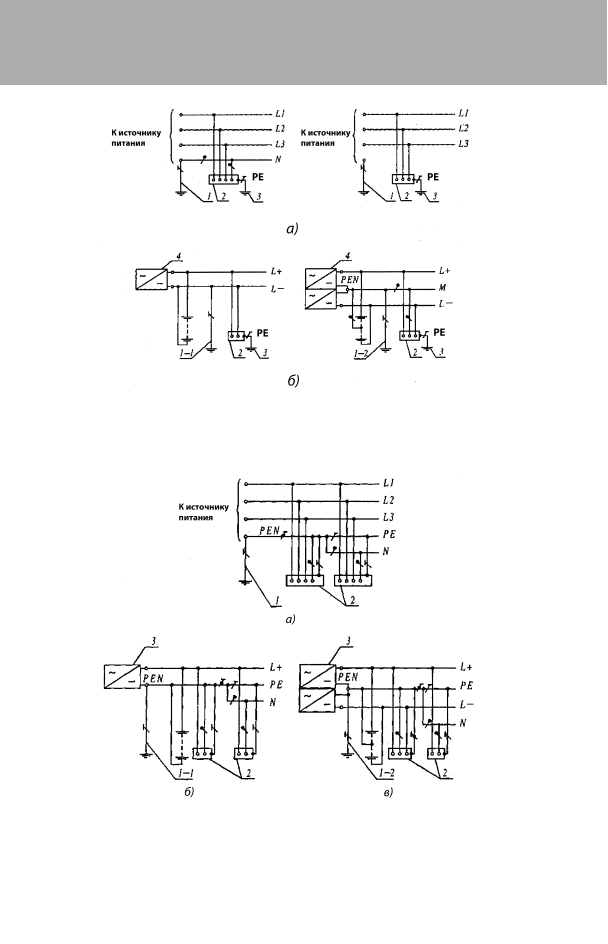

Рис.

1.7.5.

Система

ТТ

переменного

(а)

и постоянного

(б)

тока. Открытые проводящие части электроустановки

заземлены при помощи заземления, электрически не зависимого от заземлителя нейтрали:

— заземлитель нейтрали источника переменного тока;

1-1

— заземлитель вывода источника постоянного тока;

1-2

— заземли-

тель средней точки источника постоянного тока;

— открытые проводящие части;

— заземлитель открытых проводящих частей

электроустановки;

— источник питания

Глава 1.7.

Заземление и защитные меры электробезопасности

Первая буква — состояние нейтрали источни-

ка питания относительно земли:

— заземленная нейтраль;

— изолированная нейтраль.

Вторая буква — состояние открытых прово-

дящих частей относительно земли:

— открытые проводящие части заземлены

независимо от отношения к земле нейтрали ис-
точника питания или какой-либо точки питаю-
щей сети;

N —

открытые проводящие части присоеди-

нены к глухозаземленной нейтрали источника
питания.

Последующие (после

) буквы — совмеще-

ние в одном проводнике или разделение функ-
ций нулевого рабочего и нулевого защитного
проводников:

— нулевой рабочий (

) и нулевой защитный

(

РЕ

) проводники разделены;

С — функции нулевого защитного и нулевого

рабочего проводников совмещены в одном про-
воднике (

PEN

-проводник);

- —

нулевой рабочий (нейтральный) про-

водник;

РЕ

— защитный проводник (заземляющий

проводник, нулевой защитный проводник, за-
щитный проводник системы уравнивания по-
тенциалов);

PEN

— совмещенный нулевой защитный и

нулевой рабочий проводники.

1.7.4.

Электрическая сеть с эффективно за-

земленной нейтралью — трехфазная электри-
ческая сеть напряжением выше 1 кВ, в которой
коэффициент замыкания на землю не превы-
шает 1,4.

Коэффициент замыкания на землю в трех-

фазной электрической сети — отношение раз-
ности потенциалов между неповрежденной
фазой и землей в точке замыкания на землю
другой или двух других фаз к разности потен-
циалов между фазой и землей в этой точке до
замыкания.

1.7.5.

Глухозаземленная нейтраль — ней-

траль трансформатора или генератора, при-
соединенная непосредственно к заземляюще-
му устройству. Глухозаземленным может быть
также вывод источника однофазного перемен-
ного тока или полюс источника постоянного
тока в двухпроводных сетях, а также средняя
точка в трехпроводных сетях постоянного
тока.

1.7.6.

Изолированная нейтраль — нейтраль

трансформатора или генератора, не присоеди-
ненная к заземляющему устройству или присое-
диненная к нему через большое сопротивление
приборов сигнализации, измерения, защиты и
других аналогичных им устройств.

1.7.7.

Проводящая часть — часть, которая мо-

жет проводить электрический ток.

1.7.8.

Токоведущая часть — проводящая

часть электроустановки, находящаяся в процес-
се ее работы под рабочим напряжением, в том
числе нулевой рабочий проводник (но не

PEN

проводник).

1.7.9.

Открытая проводящая часть — доступ-

ная прикосновению проводящая часть элек-
троустановки, нормально не находящаяся под
напряжением, но которая может оказаться под
напряжением при повреждении основной изо-
ляции.

1.7.10.

Сторонняя проводящая часть — про-

водящая часть, не являющаяся частью электро-
установки.

1.7.11.

Прямое прикосновение — электриче-

ский контакт людей или животных с токоведу-
щими частями, находящимися под напряжени-
ем.

1.7.12.

Косвенное прикосновение — электри-

ческий контакт людей или животных с открыты-
ми проводящими частями, оказавшимися под
напряжением при повреждении изоляции.

1.7.13.

Защита от прямого прикосновения —

защита для предотвращения прикосновения к
токоведущим частям, находящимся под напря-
жением.

1.7.14.

Защита при косвенном прикоснове-

нии — защита от поражения электрическим
током при прикосновении к открытым прово-
дящим частям, оказавшимся под напряжением
при повреждении изоляции.

Термин «повреждение изоляции» следует

понимать как «единственное повреждение изо-
ляции».

1.7.15.

Заземлитель — проводящая часть или

совокупность соединенных между собой про-
водящих частей, находящихся в электрическом
контакте с землей непосредственно или через
промежуточную проводящую среду.

1.7.16.

Искусственный заземлитель — зазем-

литель, специально выполняемый для целей за-
земления.

1.7.17.

Естественный заземлитель — сторон-

няя проводящая часть, находящаяся в электри-
ческом контакте с землей непосредственно или
через промежуточную проводящую среду, ис-
пользуемая для целей заземления.

1.7.18.

Заземляющий проводник — прово-

дник, соединяющий заземляемую часть (точку)
с заземлителем.

1.7.19.

Заземляющее устройство — совокуп-

ность заземлителя и заземляющих проводни-
ков.

1.7.20.

Зона нулевого потенциала (относи-

тельная земля) — часть земли, находящаяся

П У Э

вне зоны влияния какого-либо заземлителя,
электрический потенциал которой принимается
равным нулю.

1.7.21.

Зона растекания (локальная земля) —

зона земли между заземлителем и зоной нуле-
вого потенциала.

Термин «земля», используемый в главе, сле-

дует понимать как «земля в зоне растекания».

1.7.22.

Замыкание на землю — случайный

электрический контакт между токоведущими
частями, находящимися под напряжением, и
землей.

1.7.23.

Напряжение на заземляющем устрой-

стве — напряжение, возникающее при стекании
тока с заземлителя в землю между точкой ввода
тока в заземлитель и зоной нулевого потенциала.

1.7.24.

Напряжение прикосновения — напря-

жение между двумя проводящими частями или
между проводящей частью и землей при одно-
временном прикосновении к ним человека или
животного.

Ожидаемое напряжение прикосновения —

напряжение между одновременно доступными
прикосновению проводящими частями, когда
человек или животное их не касается.

1.7.25.

Напряжение шага — напряжение

между двумя точками на поверхности земли, на
расстоянии 1 м одна от другой, которое прини-
мается равным длине шага человека.

1.7.26.

Сопротивление заземляющего устрой-

ства — отношение напряжения на заземляющем
устройстве к току, стекающему с заземлителя в
землю.

1.7.27.

Эквивалентное удельное сопротивле-

ние земли с неоднородной структурой — удель-
ное электрическое сопротивление земли с одно-
родной структурой, в которой сопротивление
заземляющего устройства имеет то же значение,
что и в земле с неоднородной структурой.

Термин «удельное сопротивление», использу-

емый в главе для земли с неоднородной струк-
турой, следует понимать как «эквивалентное
удельное сопротивление».

1.7.28.

Заземление — преднамеренное элек-

трическое соединение какой-либо точки сети,
электроустановки или оборудования с зазем-
ляющим устройством.

1.7.29.

Защитное заземление — заземление,

выполняемое в целях электробезопасности.

1.7.30.

Рабочее (функциональное) заземле-

ние — заземление точки или точек токоведущих
частей электроустановки, выполняемое для обе-
спечения работы электроустановки (не в целях
электробезопасности).

1.7.31.

Защитное зануление в электроуста-

новках напряжением до 1 кВ — преднамерен-
ное соединение открытых проводящих частей

с глухозаземленной нейтралью генератора или
трансформатора в сетях трехфазного тока, с
глухозаземленным выводом источника одно-
фазного тока, с заземленной точкой источника
в сетях постоянного тока, выполняемое в целях
электробезопасности.

1.7.32.

Уравнивание потенциалов — электри-

ческое соединение проводящих частей для до-
стижения равенства их потенциалов.

Защитное уравнивание потенциалов — урав-

нивание потенциалов, выполняемое в целях
электробезопасности.

Термин «уравнивание потенциалов», исполь-

зуемый в главе, следует понимать как «защит-
ное уравнивание потенциалов».

1.7.33.

Выравнивание потенциалов — сниже-

ние разности потенциалов (шагового напряже-
ния) на поверхности земли или пола при помощи
защитных проводников, проложенных в земле, в
полу или на их поверхности и присоединенных к
заземляющему устройству, или путем примене-
ния специальных покрытий земли.

1.7.34.

Защитный (

РЕ

) проводник — прово-

дник, предназначенный для целей электробезо-
пасности.

Защитный заземляющий проводник — за-

щитный проводник, предназначенный для за-
щитного заземления.

Защитный проводник уравнивания потенциа-

лов — защитный проводник, предназначенный
для защитного уравнивания потенциалов.

Нулевой защитный проводник — защитный

проводник в электроустановках до 1 кВ, пред-
назначенный для присоединения открытых про-
водящих частей к глухозаземленной нейтрали
источника питания.

1.7.35.

Нулевой рабочий (нейтральный) про-

водник (

) — проводник в электроустановках до

1 кВ, предназначенный для питания электропри-
емников и соединенный с глухозаземленной ней-
тралью генератора или трансформатора в сетях
трехфазного тока, с глухозаземленным выводом
источника однофазного тока, с глухозаземлен-
ной точкой источника в сетях постоянного тока.

1.7.36.

Совмещенные нулевой защитный и ну-

левой рабочий (

PEN

)

проводники — проводники

в электроустановках напряжением до 1 кВ, со-
вмещающие функции нулевого защитного и ну-
левого рабочего проводников.

1.7.37.

Главная заземляющая шина — шина,

являющаяся частью заземляющего устройства
электроустановки до 1 кВ и предназначенная
для присоединения нескольких проводников с
целью заземления и уравнивания потенциалов.

1.7.38.

Защитное автоматическое отключение

питания — автоматическое размыкание цепи
одного или нескольких фазных проводников

Глава 1.7.

Заземление и защитные меры электробезопасности

(и, если требуется, нулевого рабочего проводни-
ка), выполняемое в целях электробезопасности.

Термин «автоматическое отключение пита-

ния», используемый в главе, следует понимать
как «защитное автоматическое отключение пи-
тания».

1.7.39.

Основная изоляция — изоляция токо-

ведущих частей, обеспечивающая в том числе
защиту от прямого прикосновения.

1.7.40.

Дополнительная изоляция — неза-

висимая изоляция в электроустановках напря-
жением до 1 кВ, выполняемая дополнительно к
основной изоляции для защиты при косвенном
прикосновении.

1.7.41.

Двойная изоляция — изоляция в элек-

троустановках напряжением до 1 кВ, состоящая
из основной и дополнительной изоляций.

1.7.42.

Усиленная изоляция — изоляция в элек-

троустановках напряжением до 1 кВ, обеспечива-
ющая степень защиты от поражения электриче-
ским током, равноценную двойной изоляции.

1.7.43.

Сверхнизкое (малое) напряжение

(СНН) — напряжение, не превышающее 50 В
переменного и 120 В постоянного тока.

1.7.44.

Разделительный трансформатор —

трансформатор, первичная обмотка которого
отделена от вторичных обмоток при помощи за-
щитного электрического разделения цепей.

1.7.45.

Безопасный разделительный транс-

форматор — разделительный трансформатор,
предназначенный для питания цепей сверхниз-
ким напряжением.

1.7.46.

Защитный экран—проводящий экран,

предназначенный для отделения электрической
цепи и/или проводников от токоведущих частей
других цепей.

1.7.47.

Защитное электрическое разделение

цепей — отделение одной электрической цепи
от других цепей в электроустановках напряже-
нием до 1 кВ с помощью:

двойной изоляции;
основной изоляции и защитного экрана;
усиленной изоляции.

1.7.48.

Непроводящие (изолирующие) поме-

щения, зоны, площадки — помещения, зоны,
площадки, в которых (на которых) защита при
косвенном прикосновении обеспечивается вы-
соким сопротивлением пола и стен и в которых
отсутствуют заземленные проводящие части.

Общие требования

1.7.49.

Токоведущие части электроустановки

не должны быть доступны для случайного при-
косновения, а доступные прикосновению откры-
тые и сторонние проводящие части не должны
находиться под напряжением, представляющим

опасность поражения электрическим током как
в нормальном режиме работы электроустанов-
ки, так и при повреждении изоляции.

1.7.50.

Для защиты от поражения электриче-

ским током в нормальном режиме должны быть
применены по отдельности или в сочетании
следующие меры защиты от прямого прикосно-
вения:

основная изоляция токоведущих частей;
ограждения и оболочки;
установка барьеров;
размещение вне зоны досягаемости;
применение сверхнизкого (малого) напряже-

ния.

Для дополнительной защиты от прямого при-

косновения в электроустановках напряжением
до 1 кВ, при наличии требований других глав
ПУЭ, следует применять устройства защитного
отключения (УЗО) с номинальным отключаю-
щим дифференциальным током не более 30 мА.

1.7.51.

Для защиты от поражения электри-

ческим током в случае повреждения изоляции
должны быть применены по отдельности или в
сочетании следующие меры защиты при косвен-
ном прикосновении:

защитное заземление;
автоматическое отключение питания;
уравнивание потенциалов;
выравнивание потенциалов;
двойная или усиленная изоляция;
сверхнизкое (малое) напряжение;
защитное электрическое разделение цепей;
изолирующие (непроводящие) помещения,

зоны, площадки.

1.7.52.

Меры защиты от поражения электри-

ческим током должны быть предусмотрены в
электроустановке или ее части либо применены
к отдельным электроприемникам и могут быть
реализованы при изготовлении электрообору-
дования, либо в процессе монтажа электроуста-
новки, либо в обоих случаях.

Применение двух и более мер защиты в элек-

троустановке не должно оказывать взаимного
влияния, снижающего эффективность каждой
из них.

1.7.53.

Защиту при косвенном прикосновении

следует выполнять во всех случаях, если напря-
жение в электроустановке превышает 50 В пере-
менного и 120 В постоянного тока.

В помещениях с повышенной опасностью,

особо опасных и в наружных установках вы-
полнение защиты при косвенном прикоснове-
нии может потребоваться при более низких на-
пряжениях, например, 25 В переменного и 60 В
постоянного тока или 12 В переменного и 30 В
постоянного тока при наличии требований соот-
ветствующих глав ПУЭ.

П У Э

Защита от прямого прикосновения не тре-

буется, если электрооборудование находится в
зоне системы уравнивания потенциалов, а наи-
большее рабочее напряжение не превышает
25 В переменного или 60 В постоянного тока в
помещениях без повышенной опасности и 6 В
переменного или 15 В постоянного тока — во
всех случаях.

Примечание.

Здесь и далее в главе «напряже-

ние переменного тока» означает среднеквадра-
тичное значение напряжения переменного тока;
«напряжение постоянного тока» — напряжение
постоянного или выпрямленного тока с содер-
жанием пульсаций не более 10% от среднеква-
дратичного значения.

1.7.54.

Для заземления электроустановок

могут быть использованы искусственные и
естественные заземлители. Если при исполь-
зовании естественных заземлителей сопротив-
ление заземляющих устройств или напряжение
прикосновения имеет допустимое значение, а
также обеспечиваются нормированные значе-
ния напряжения на заземляющем устройстве
и допустимые плотности токов в естественных
заземлителях, выполнение искусственных за-
землителей в электроустановках до 1 кВ не
обязательно. Использование естественных за-
землителей в качестве элементов заземляющих
устройств не должно приводить к их поврежде-
нию при протекании по ним токов короткого за-
мыкания или к нарушению работы устройств, с
которыми они связаны.

1.7.55.

Для заземления в электроустановках

разных назначений и напряжений, территори-
ально сближенных, следует, как правило, при-
менять одно общее заземляющее устройство.

Заземляющее устройство, используемое

для заземления электроустановок одного или
разных назначений и напряжений, должно удо-
влетворять всем требованиям, предъявляемым
к заземлению этих электроустановок: защиты
людей от поражения электрическим током при
повреждении изоляции, условиям режимов ра-
боты сетей, защиты электрооборудования от
перенапряжения и т.д. в течение всего периода
эксплуатации.

В первую очередь должны быть соблюдены

требования, предъявляемые к защитному за-
землению.

Заземляющие устройства защитного зазем-

ления электроустановок зданий и сооружений
и молниезащиты 2-й и 3-й категорий этих зда-
ний и сооружений, как правило, должны быть
общими.

При выполнении отдельного (независимого)

заземлителя для рабочего заземления по усло-
виям работы информационного или другого чув-

ствительного к воздействию помех оборудования
должны быть приняты специальные меры защи-
ты от поражения электрическим током, исклю-
чающие одновременное прикосновение к частям,
которые могут оказаться под опасной разностью
потенциалов при повреждении изоляции.

Для объединения заземляющих устройств

разных электроустановок в одно общее зазем-
ляющее устройство могут быть использованы
естественные и искусственные заземляющие
проводники. Их число должно быть не менее
двух.

1.7.56.

Требуемые значения напряжений при-

косновения и сопротивления заземляющих
устройств при стекании с них токов замыкания
на землю и токов утечки должны быть обеспе-
чены при наиболее неблагоприятных условиях в
любое время года.

При определении сопротивления заземляю-

щих устройств должны быть учтены искусствен-
ные и естественные заземлители.

При определении удельного сопротивления

земли в качестве расчетного следует принимать
его сезонное значение, соответствующее наибо-
лее неблагоприятным условиям.

Заземляющие устройства должны быть меха-

нически прочными, термически и динамически
стойкими к токам замыкания на землю.

1.7.57.

Электроустановки напряжением до 1 кВ

жилых, общественных и промышленных зданий
и наружных установок должны, как правило, по-
лучать питание от источника с глухозаземленной
нейтралью с применением системы

TN.

Для защиты от поражения электрическим

током при косвенном прикосновении в таких
электроустановках должно быть выполнено
автоматическое отключение питания в соответ-
ствии с

1.7.78–1.7.79.

Требования к выбору систем

TN-C, TN-S, TN-

C-S

для конкретных электроустановок приведе-

ны в соответствующих главах Правил.

1.7.58.

Питание электроустановок напряже-

нием до 1 кВ переменного тока от источника с
изолированной нейтралью с применением си-
стемы

следует выполнять, как правило, при

недопустимости перерыва питания при первом
замыкании на землю или на открытые проводя-
щие части, связанные с системой уравнивания
потенциалов. В таких электроустановках для за-
щиты при косвенном прикосновении при первом
замыкании на землю должно быть выполнено
защитное заземление в сочетании с контролем
изоляции сети или применены УЗО с номиналь-
ным отключающим дифференциальным током
не более 30 мА. При двойном замыкании на
землю должно быть выполнено автоматическое
отключение питания в соответствии с

1.7.81.

Глава 1.7.

Заземление и защитные меры электробезопасности

1.7.59.

Питание электроустановок напряже-

нием до 1 кВ от источника с глухозаземленной
нейтралью и с заземлением открытых про-
водящих частей при помощи заземлителя, не
присоединенного к нейтрали (система

), до-

пускается только в тех случаях, когда условия
электробезопасности в системе

не могут

быть обеспечены. Для защиты при косвенном
прикосновении в таких электроустановках долж-
но быть выполнено автоматическое отключение
питания с обязательным применением УЗО. При
этом должно быть соблюдено условие:

≤

50 B,

где

— ток срабатывания защитного устрой-

ства;

— суммарное сопротивление заземлителя

и заземляющего проводника, при применении
УЗО для защиты нескольких электроприемни-
ков — заземляющего проводника наиболее уда-
ленного электроприемника.

1.7.60.

При применении защитного автома-

тического отключения питания должна быть
выполнена основная система уравнивания по-
тенциалов в соответствии с

1.7.82,

а при необхо-

димости также дополнительная система уравни-
вания потенциалов в соответствии с

1.7.83.

1.7.61.

При применении системы

рекомен-

дуется выполнять повторное заземление

РЕ-

PEN-

проводников на вводе в электроустановки

зданий, а также в других доступных местах. Для
повторного заземления в первую очередь сле-
дует использовать естественные заземлители.
Сопротивление заземлителя повторного зазем-
ления не нормируется.

Внутри больших и многоэтажных зданий

аналогичную функцию выполняет уравнивание
потенциалов посредством присоединения ну-
левого защитного проводника к главной зазем-
ляющей шине.

Повторное заземление электроустановок на-

пряжением до 1 кВ, получающих питание по
воздушным линиям, должно выполняться в со-
ответствии с

1.7.102–1.7.103.

1.7.62.

Если время автоматического отключе-

ния питания не удовлетворяет условиям

1.7.78–

1.7.79

для системы

1.7.81

для системы

IT,

то защита при косвенном прикосновении для
отдельных частей электроустановки или отдель-
ных электроприемников может быть выполнена
применением двойной или усиленной изоляции
(электрооборудование класса II), сверхнизкого
напряжения (электрооборудование класса III),
электрического разделения цепей изолирующих
(непроводящих) помещений, зон, площадок.

1.7.63.

Система

напряжением до 1 кВ,

связанная через трансформатор с сетью на-

пряжением выше 1 кВ, должна быть защищена
пробивным предохранителем от опасности, воз-
никающей при повреждении изоляции между
обмотками высшего и низшего напряжений
трансформатора. Пробивной предохранитель
должен быть установлен в нейтрали или фазе
на стороне низкого напряжения каждого транс-
форматора.

1.7.64.

В электроустановках напряжением

выше 1 кВ с изолированной нейтралью для
защиты от поражения электрическим током
должно быть выполнено защитное заземление
открытых проводящих частей.

В таких электроустановках должна быть пред-

усмотрена возможность быстрого обнаружения
замыканий на землю. Защита от замыканий на
землю должна устанавливаться с действием на
отключение по всей электрически связанной
сети в тех случаях, в которых это необходимо по
условиям безопасности (для линий, питающих
передвижные подстанции и механизмы, торфя-
ные разработки и т.п.).

1.7.65.

В электроустановках напряжением

выше 1 кВ с эффективно заземленной нейтра-
лью для защиты от поражения электрическим
током должно быть выполнено защитное зазем-
ление открытых проводящих частей.

1.7.66.

Защитное зануление в системе

и за-

щитное заземление в системе

электрообору-

дования, установленного на опорах ВЛ (силовые
и измерительные трансформаторы, разъедини-
тели, предохранители, конденсаторы и другие
аппараты), должно быть выполнено с соблюде-
нием требований, приведенных в соответствую-
щих главах ПУЭ, а также в настоящей главе.

Сопротивление заземляющего устройства

опоры ВЛ, на которой установлено электрообо-
рудование, должно соответствовать требовани-
ям гл. 2.4 и 2.5.

Меры защиты от прямого прикосновения

1.7.67.

Основная изоляция токоведущих ча-

стей должна покрывать токоведущие части и
выдерживать все возможные воздействия, ко-
торым она может подвергаться в процессе ее
эксплуатации. Удаление изоляции должно быть
возможно только путем ее разрушения. Лако-
красочные покрытия не являются изоляцией, за-
щищающей от поражения электрическим током,
за исключением случаев, специально оговорен-
ных техническими условиями на конкретные из-
делия. При выполнении изоляции во время мон-
тажа она должна быть испытана в соответствии
с требованиями гл. 1.8.

В случаях, когда основная изоляция обеспе-

чивается воздушным промежутком, защита от

П У Э

прямого прикосновения к токоведущим частям
или приближения к ним на опасное расстояние,
в том числе в электроустановках напряжением
выше 1 кВ, должна быть выполнена посред-
ством оболочек, ограждений, барьеров или раз-
мещением вне зоны досягаемости.

1.7.68.

Ограждения и оболочки в электроуста-

новках напряжением до 1 кВ должны иметь
степень защиты не менее IP 2Х, за исключением
случаев, когда большие зазоры необходимы для
нормальной работы электрооборудования.

Ограждения и оболочки должны быть надеж-

но закреплены и иметь достаточную механиче-
скую прочность.

Вход за ограждение или вскрытие оболочки

должны быть возможны только при помощи
специального ключа или инструмента либо после
снятия напряжения с токоведущих частей. При не-
возможности соблюдения этих условий должны
быть установлены промежуточные ограждения
со степенью защиты не менее IP 2Х, удаление ко-
торых также должно быть возможно только при
помощи специального ключа или инструмента.

1.7.69.

Барьеры предназначены для защиты от

случайного прикосновения к токоведущим ча-
стям в электроустановках напряжением до 1 кВ
или приближения к ним на опасное расстояние в
электроустановках напряжением выше 1 кВ, но
не исключают преднамеренного прикосновения
и приближения к токоведущим частям при обхо-
де барьера. Для удаления барьеров не требуется
применения ключа или инструмента, однако они
должны быть закреплены так, чтобы их нельзя
было снять непреднамеренно. Барьеры должны
быть из изолирующего материала.

1.7.70.

Размещение вне зоны досягаемости

для защиты от прямого прикосновения к токове-
дущим частям в электроустановках напряжением
до 1 кВ или приближения к ним на опасное рас-

стояние в электроустановках напряжением выше
1 кВ может быть применено при невозможности
выполнения мер, указанных в

1.7.68–1.7.69

или

их недостаточности. При этом расстояние между
доступными одновременному прикосновению
проводящими частями в электроустановках на-
пряжением до 1 кВ должно быть не менее 2,5 м.
Внутри зоны досягаемости не должно быть ча-
стей, имеющих разные потенциалы и доступных
одновременному прикосновению.

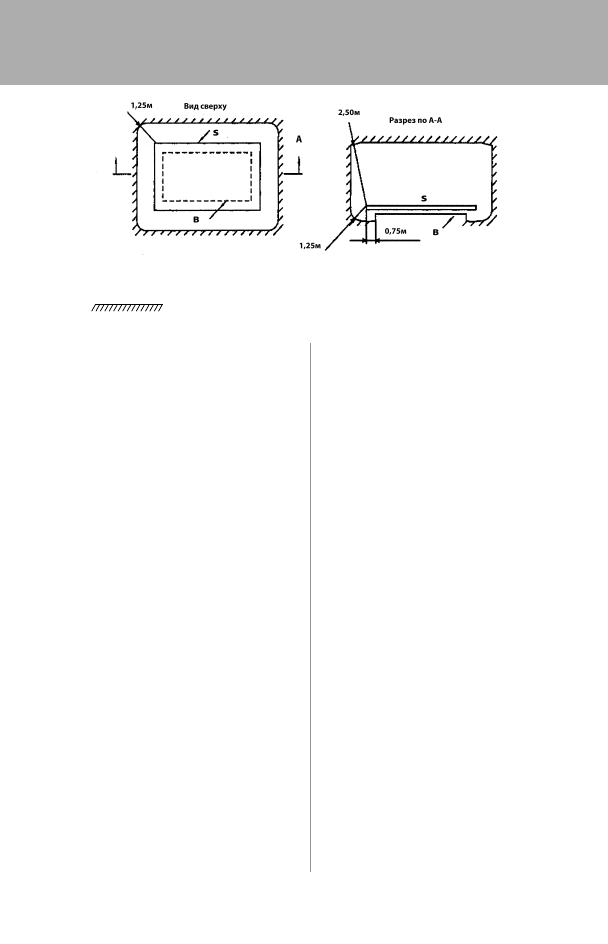

В вертикальном направлении зона досягаемо-

сти в электроустановках напряжением до 1 кВ
должна составлять 2,5 м от поверхности, на ко-
торой находятся люди (рис. 1.7.6).

Указанные размеры даны без учета приме-

нения вспомогательных средств (например, ин-
струмента, лестниц, длинных предметов).

1.7.71.

Установка барьеров и размещение вне

зоны досягаемости допускается только в по-
мещениях, доступных квалифицированному
персоналу.

1.7.72.

В электропомещениях электроустано-

вок напряжением до 1 кВ не требуется защита
от прямого прикосновения при одновременном
выполнении следующих условий:

эти помещения отчетливо обозначены и до-

ступ в них возможен только с помощью ключа;

обеспечена возможность свободного выхода

из помещения без ключа, даже если оно заперто
на ключ снаружи;

минимальные размеры проходов обслужива-

ния соответствуют гл. 4.1.

Меры защиты от прямого и косвенного

прикосновений

1.7.73.

Сверхнизкое (малое) напряжение (СНН)

в электроустановках напряжением до 1 кВ может
быть применено для защиты от поражения элек-

Рис. 1.7.6.

Зона досягаемости в электроустановках до 1 кВ:

— поверхность, на которой может находиться человек;

— основание поверхности

;

— граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности

;

0,75; 1,25; 2,50 м — расстояния от края поверхности

до границы зоны досягаемости

Глава 1.7.

Заземление и защитные меры электробезопасности

трическим током при прямом и/или косвенном
прикосновениях в сочетании с защитным элек-
трическим разделением цепей или в сочетании с
автоматическим отключением

питания.

В качестве источника питания цепей СНН в

обоих случаях следует применять безопасный
разделительный трансформатор в соответствии
с ГОСТ 30030 «Трансформаторы разделитель-
ные и безопасные разделительные трансформа-
торы» или другой источник СНН, обеспечиваю-
щий равноценную степень безопасности.

Токоведущие части цепей СНН должны быть

электрически отделены от других цепей так, что-
бы обеспечивалось электрическое разделение,
равноценное разделению между первичной и
вторичной обмотками разделительного транс-
форматора.

Проводники цепей СНН, как правило, должны

быть проложены отдельно от проводников более
высоких напряжений и защитных проводников,
либо отделены от них заземленным металли-
ческим экраном (оболочкой), либо заключены
в неметаллическую оболочку дополнительно к
основной изоляции.

Вилки и розетки штепсельных соединителей в

цепях СНН не должны допускать подключение к
розеткам и вилкам других напряжений.

Штепсельные розетки должны быть без за-

щитного контакта.

При значениях СНН выше 25 В переменного

или 60 В постоянного тока должна быть также
выполнена защита от прямого прикосновения
при помощи ограждений, или оболочек, или изо-
ляции, соответствующей испытательному напря-
жению 500 В переменного тока в течение 1 мин.

1.7.74.

При применении СНН в сочетании с

электрическим разделением цепей открытые
проводящие части не должны быть преднаме-
ренно присоединены к заземлителю, защитным
проводникам или открытым проводящим ча-
стям других цепей и к сторонним проводящим
частям, кроме случая, когда соединение сторон-
них проводящих частей с электрооборудовани-
ем необходимо, а напряжение на этих частях не
может превысить значение СНН.

СНН в сочетании с электрическим разделени-

ем цепей следует применять, когда при помощи
СНН необходимо обеспечить защиту от пораже-
ния электрическим током при повреждении изо-
ляции не только в цепи СНН, но и при поврежде-
нии изоляции в других цепях, например в цепи,
питающей источник.

При применении СНН в сочетании с автома-

тическим отключением питания один из выво-
дов источника СНН и его корпус должны быть
присоединены к защитному проводнику цепи,
питающей источник.

1.7.75.

В случаях, когда в электроустановке

применено электрооборудование с наиболь-
шим рабочим (функциональным) напряжением,
не превышающим 50 В переменного или 120 В
постоянного тока, такое напряжение может
быть использовано в качестве меры защиты от
прямого и косвенного прикосновения, если при
этом соблюдены требования

1.7.73–1.7.74.

Меры защиты при косвенном

прикосновении

1.7.76.

Требования защиты при косвенном

прикосновении распространяются на:

1) корпуса электрических машин, трансфор-

маторов, аппаратов, светильников и т.п.;

2) приводы электрических аппаратов;
3) каркасы распределительных щитов, щитов

управления, щитков и шкафов, а также съемных
или открывающихся частей, если на последних
установлено электрооборудование напряжением
выше 50 В переменного или 120 В постоянного
тока (в случаях, предусмотренных соответству-
ющими главами ПУЭ, — выше 25 В переменного
или 60 В постоянного тока);

4) металлические конструкции распредели-

тельных устройств, кабельные конструкции,
кабельные муфты, оболочки и броню контроль-
ных и силовых кабелей, оболочки проводов,
рукава и трубы электропроводки, оболочки и
опорные конструкции шинопроводов (токопро-
водов), лотки, короба, струны, тросы и полосы,
на которых укреплены кабели и провода (кроме
струн, тросов и полос, по которым проложены
кабели с зануленной или заземленной металли-
ческой оболочкой или броней), а также другие
металлические конструкции, на которых уста-
навливается электрооборудование;

5) металлические оболочки и броню кон-

трольных и силовых кабелей и проводов на на-
пряжения, не превышающие указанные в

1.7.53,

проложенные на общих металлических кон-
струкциях, в том числе в общих трубах, коробах,
лотках и т.п., с кабелями и проводами на более
высокие напряжения;

6) металлические корпуса передвижных и

переносных электроприемников;

7) электрооборудование, установленное на

движущихся частях станков, машин и механиз-
мов.

При применении в качестве защитной меры

автоматического отключения питания указан-
ные открытые проводящие части должны быть
присоединены к глухозаземленной нейтрали
источника питания в системе

и заземлены в

системах

ТТ

П У Э

1.7.77.

Не требуется преднамеренно при-

соединять к нейтрали источника в системе

заземлять в системах

ТТ

1) корпуса электрооборудования и аппаратов,

установленных на металлических основаниях: кон-
струкциях, распределительных устройствах, щитах,
шкафах, станинах станков, машин и механизмов,
присоединенных к нейтрали источника питания или
заземленных, при обеспечении надежного электри-
ческого контакта этих корпусов с основаниями;

2) конструкции, перечисленные в

1.7.76

, при

обеспечении надежного электрического контак-
та между этими конструкциями и установленным
на них электрооборудованием, присоединенным
к защитному проводнику;

3) съемные или открывающиеся части метал-

лических каркасов камер распределительных
устройств, шкафов, ограждений и т.п., если на
съемных (открывающихся) частях не установле-
но электрооборудование или если напряжение
установленного электрооборудования не превы-
шает значений, указанных в

1.7.53;

4) арматуру изоляторов воздушных линий

электропередачи и присоединяемые к ней кре-
пежные детали;

5) открытые проводящие части электрообору-

дования с двойной изоляцией;

6) металлические скобы, закрепы, отрезки

труб механической защиты кабелей в местах их
прохода через стены и перекрытия и другие по-
добные детали электропроводок площадью до
100 см

, в том числе протяжные и ответвитель-

ные коробки скрытых электропроводок.

1.7.78.

При выполнении автоматического от-

ключения питания в электроустановках напря-
жением до 1 кВ все открытые проводящие части
должны быть присоединены к глухозаземлен-
ной нейтрали источника питания, если приме-
нена система

TN,

и заземлены, если применены

системы

или

ТТ

. При этом характеристики за-

щитных аппаратов и параметры защитных про-
водников должны быть согласованы, чтобы обе-
спечивалось нормированное время отключения
поврежденной цепи защитно-коммутационным
аппаратом в соответствии с номинальным фаз-
ным напряжением питающей сети.

В электроустановках, в которых в качестве

защитной меры применено автоматическое от-
ключение питания, должно быть выполнено
уравнивание потенциалов.

Для автоматического отключения питания мо-

гут быть применены защитно-коммутационные
аппараты, реагирующие на сверхтоки или на
дифференциальный ток.

1.7.79.

В системе

время автоматического

отключения питания не должно превышать зна-
чений, указанных в табл. 1.7.1.

Приведенные значения времени отключе-

ния считаются достаточными для обеспечения
электробезопасности, в том числе в групповых
цепях, питающих передвижные и переносные
электроприемники и ручной электроинструмент
класса 1.

В цепях, питающих распределительные, груп-

повые, этажные и др. щиты и щитки, время от-
ключения не должно превышать 5 с.

Допускаются значения времени отключения

более указанных в табл. 1.7.1, но не более 5 с в
цепях, питающих только стационарные электро-
приемники от распределительных щитов или
щитков при выполнении одного из следующих
условий:

1) полное сопротивление защитного прово-

дника между главной заземляющей шиной и
распределительным щитом или щитком не пре-
вышает значения, Ом:

50·

где

— полное сопротивление цепи «фаза-

нуль», Ом;

—

номинальное фазное напряжение цепи, В;

50 — падение напряжения на участке защит-

ного проводника между главной заземляющей
шиной и распределительным щитом или щит-
ком, В;

2) к шине

РЕ

распределительного щита или

щитка присоединена дополнительная система
уравнивания потенциалов, охватывающая те же
сторонние проводящие части, что и основная си-
стема уравнивания потенциалов.

Допускается применение УЗО, реагирующих

на дифференциальный ток.

1.7.80.

Не допускается применять УЗО, реагиру-

ющие на дифференциальный ток, в четырехпро-
водных трехфазных цепях (система

TN-C).

В слу-

чае необходимости применения УЗО для защиты
отдельных электроприемников, получающих пи-
тание от системы

TN-C,

защитный

РЕ

-проводник

электроприемника должен быть подключен к

PEN

-проводнику цепи, питающей электроприем-

ник, до защитно-коммутационного аппарата.

1.7.81.

В системе

время автоматического

отключения питания при двойном замыкании
на открытые проводящие части должно соответ-
ствовать табл. 1.7.2.

1.7.82.

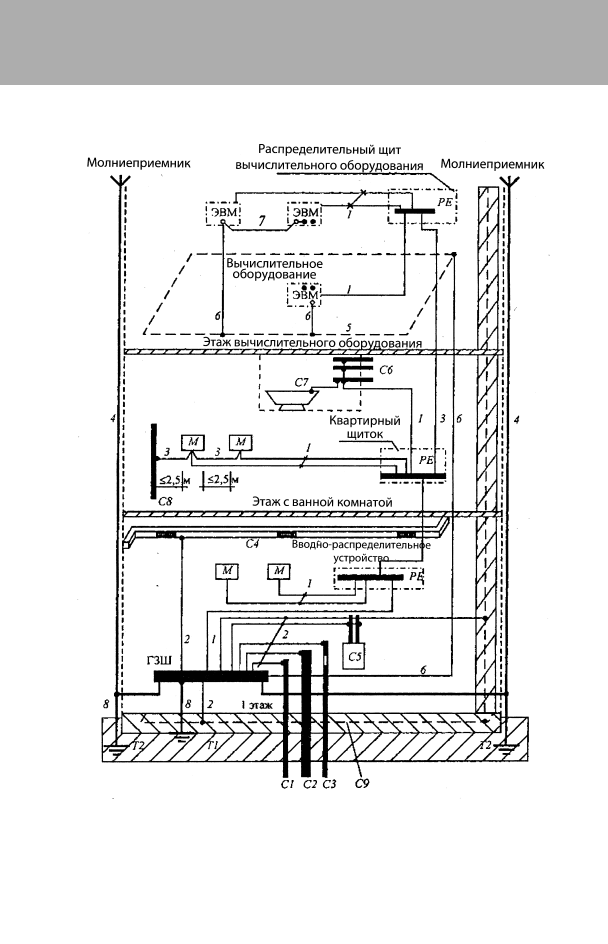

Основная система уравнивания по-

тенциалов в электроустановках до 1 кВ должна
соединять между собой следующие проводящие
части (рис. 1.7.7):

1) нулевой защитный

РЕ

- или

PEN

-проводник

питающей линии в системе

TN;

2) заземляющий проводник, присоединенный

к заземляющему устройству электроустановки,
в системах

ТТ

;

Глава 1.7.

Заземление и защитные меры электробезопасности

3) заземляющий проводник, присоединенный

к заземлителю повторного заземления на вводе
в здание (если есть заземлитель);

4) металлические трубы коммуникаций, входя-

щих в здание: горячего и холодного водоснабже-
ния, канализации, отопления, газоснабжения и т.п.

Если трубопровод газоснабжения имеет изо-

лирующую вставку на вводе в здание, к основ-
ной системе уравнивания потенциалов присое-
диняется только та часть трубопровода, которая
находится относительно изолирующей вставки
со стороны здания;

5) металлические части каркаса здания;
6) металлические части централизованных

систем вентиляции и кондиционирования. При
наличии децентрализованных систем вентиля-
ции и кондиционирования металлические возду-
ховоды следует присоединять к шине

РЕ

щитов

питания вентиляторов и кондиционеров;

7) заземляющее устройство системы молние-

защиты 2-й и 3-й категорий;

8) заземляющий проводник функционально-

го (рабочего) заземления, если такое имеется и
отсутствуют ограничения на присоединение сети
рабочего заземления к заземляющему устрой-
ству защитного заземления;

9) металлические оболочки телекоммуника-

ционных кабелей.

Проводящие части, входящие в здание извне,

должны быть соединены как можно ближе к
точке их ввода в здание.

Для соединения с основной системой уравни-

вания потенциалов все указанные части должны
быть присоединены к главной заземляющей
шине

(1.7.119–1.7.120)

при помощи проводников

системы уравнивания потенциалов.

1.7.83.

Система дополнительного уравнивания

потенциалов должна соединять между собой

все одновременно доступные прикосновению
открытые проводящие части стационарного
электрооборудования и сторонние проводящие
части, включая доступные прикосновению ме-
таллические части строительных конструкций
здания, а также нулевые защитные проводники
в системе

и защитные заземляющие прово-

дники в системах

ТТ

, включая защитные

проводники штепсельных розеток.

Для уравнивания потенциалов могут быть

использованы специально предусмотренные
проводники либо открытые и сторонние про-
водящие части, если они удовлетворяют тре-
бованиям

1.7.122

к защитным проводникам в

отношении проводимости и непрерывности
электрической цепи.

1.7.84.

Защита при помощи двойной или уси-

ленной изоляции может быть обеспечена при-
менением электрооборудования класса II или
заключением электрооборудования, имеющего
только основную изоляцию токоведущих частей,
в изолирующую оболочку.

Проводящие части оборудования с двойной

изоляцией не должны быть присоединены к за-
щитному проводнику и к системе уравнивания
потенциалов.

1.7.85.

Защитное электрическое разделение

цепей следует применять, как правило, для
одной цепи.

Наибольшее рабочее напряжение отделяемой

цепи не должно превышать 500 В.

Питание отделяемой цепи должно быть вы-

полнено от разделительного трансформатора,
соответствующего ГОСТ 30030 «Трансформато-
ры разделительные и безопасные разделитель-
ные трансформаторы», или от другого источ-
ника, обеспечивающего равноценную степень
безопасности.

Таблица 1.7.1

Наибольшее допустимое время защитного автоматического отключения для системы

Номинальное фазное напряжение

Время отключения, с

127
220
380

Более 380

0,8
0,4
0,2
0,1

Таблица 1.7.2

Наибольшее допустимое время защитного автоматического отключения для системы

Номинальное линейное напряжение

Время отключения, с

220
380
660

Более 660

0,8
0,4
0,2
0,1

Глава 1.7.

Заземление и защитные меры электробезопасности

Токоведущие части цепи, питающейся от

разделительного трансформатора, не должны
иметь соединений с заземленными частями и
защитными проводниками других цепей.

Проводники цепей, питающихся от раздели-

тельного трансформатора, рекомендуется про-
кладывать отдельно от других цепей. Если это
невозможно, то для таких цепей необходимо
использовать кабели без металлической обо-
лочки, брони, экрана или изолированные про-
вода, проложенные в изоляционных трубах,
коробах и каналах, при условии, что номиналь-
ное напряжение этих кабелей и проводов соот-
ветствует наибольшему напряжению совместно
проложенных цепей, а каждая цепь защищена от
сверхтоков.

Если от разделительного трансформатора

питается только один электроприемник, то его
открытые проводящие части не должны быть
присоединены ни к защитному проводнику, ни к
открытым проводящим частям других цепей.

Допускается питание нескольких электро-

приемников от одного разделительного транс-
форматора при одновременном выполнении
следующих условий:

1) открытые проводящие части отделяемой

цепи не должны иметь электрической связи с
металлическим корпусом источника питания;

2) открытые проводящие части отделяемой

цепи должны быть соединены между собой изо-
лированными незаземленными проводниками
местной системы уравнивания потенциалов, не
имеющей соединений с защитными проводни-
ками и открытыми проводящими частями дру-
гих цепей;

3) все штепсельные розетки должны иметь

защитный контакт, присоединенный к местной
незаземленной системе уравнивания потенциа-
лов;

4) все гибкие кабели, за исключением пи-

тающих оборудование класса II, должны иметь
защитный проводник, применяемый в качестве
проводника уравнивания потенциалов;

5) время отключения устройством защиты

при двухфазном замыкании на открытые про-
водящие части не должно превышать время,
указанное в табл. 1.7.2.

1.7.86.

Изолирующие (непроводящие) поме-

щения, зоны и площадки могут быть применены
в электроустановках напряжением до 1 кВ, когда
требования к автоматическому отключению пи-
тания не могут быть выполнены, а применение
других защитных мер невозможно либо нецеле-
сообразно.

Сопротивление относительно локальной зем-

ли изолирующего пола и стен таких помещений,
зон и площадок в любой точке должно быть не
менее:

50 кОм при номинальном напряжении элек-

троустановки до 500 В включительно, измерен-
ное мегаомметром на напряжение 500 В;

100 кОм при номинальном напряжении элек-

троустановки более 500 В, измеренное мегаом-
метром на напряжение 1000 В.

Если сопротивление в какой-либо точке

меньше указанных, такие помещения, зоны,
площадки не должны рассматриваться в каче-
стве меры защиты от поражения электриче-
ским током.

Для изолирующих (непроводящих) помеще-

ний, зон, площадок допускается использование
электрооборудования класса 0 при соблюдении,
по крайней мере, одного из трех следующих
условий:

1) открытые проводящие части удалены одна

от другой и от сторонних проводящих частей
не менее чем на 2 м. Допускается уменьшение
этого расстояния вне зоны досягаемости до
1,25 м;

2) открытые проводящие части отделены от

сторонних проводящих частей барьерами из
изоляционного материала. При этом расстоя-
ния, не менее указанных в пп. 1, должны быть
обеспечены с одной стороны барьера;

сторонние проводящие части покрыты изо-

ляцией, выдерживающей испытательное напря-
жение не менее 2 кВ в течение 1 мин.

В изолирующих помещениях (зонах) не дол-

жен предусматриваться защитный проводник.

Должны быть предусмотрены меры против

заноса потенциала на сторонние проводящие
части помещения извне.

Пол и стены таких помещений не должны

подвергаться воздействию влаги.

Рис. 1.7.7.

Система уравнивания потенциалов в здании:

— открытая проводящая часть;

С1 —

металлические трубы водопровода, входящие в здание;

С2 —

металлические трубы канализа-

ции, входящие в здание;

СЗ —

металлические трубы газоснабжения с изолирующей вставкой на вводе, входящие в здание;

С4

— воз-

духоводы вентиляции и кондиционирования;

С5

— система отопления;

С6

— металлические водопроводные трубы в ванной комнате;

С7

— металлическая ванна;

С8

— сторонняя проводящая часть в пределах досягаемости от открытых проводящих частей;

С9

— арма-

тура железобетонных конструкций;

ГЗШ —

главная заземляющая шина;

Т1 —

естественный заземлитель;

— заземлитель молние-

защиты (если имеется);

1 —

нулевой защитный проводник;

— проводник основной системы уравнивания потенциалов;

3 —

прово-

дник дополнительной системы уравнивания потенциалов;

4 —

токоотвод системы молниезащиты;

— контур (магистраль) рабочего

заземления в помещении информационного вычислительного оборудования;

— проводник рабочего (функционального) заземления;

— проводник уравнивания потенциалов в системе рабочего (функционального) заземления;

— заземляющий проводник

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ (Шестое и седьмое издания) - часть 4
