Преобразователи частоты серии iG5A (0,4-22,0 кВт). Руководство по эксплуатации - часть 3
Глава 4. Программирование при помощи клавиатуры / Управление
Установка параметров по умолчанию
Сброс параметров к заводским установкам осуществляется параметром H93
Функциональная
группа 2
. На индикаторе код параметра H0, нажмите кнопку Ent (
) один раз.
. На индикаторе значение параметра H0.
. Увеличьте значение параметра до 3, нажимая кнопку Up (
).
. На индикаторе горит 3, нажмите кнопку Left (
) один раз для
перемещения курсора влево.
. На индикаторе - 03. Курсор находится на значении 0 в числе 03.
. Увеличьте цифру 0 до 9, нажимая кнопку Up (
).
. На индикаторе - 93.
. Нажмите кнопку Ent (
) один раз.
. На индикаторе код параметра Н93.
. Нажмите кнопку Ent (
) один раз.
. Текущее значение параметра 0.
. Нажмите кнопку Up (
). На индикаторе цифра 1.
. Нажмите кнопку Ent (
) один раз.
. На индикаторе после окончания мигания код параметра Н93.
Все параметры сброшены к заводским установкам.
. Нажмите кнопку Left (
) или Right (
).
. Возврат к коду первого параметра H0.
4 12
4.7 Установка частоты и управление
Предупреждение: Перед использованием приведенных ниже инструкций сбросьте все
параметры к заводским установкам. Возможны нежелательные результаты при изменении
значений. В данном случае, сбросьте параметры к заводским установкам (см. стр. 8 31) и
следуйте инструкциям.
Задание скорости с пульта управления, внешние стартовые команды
. Подайте напряжение питания.
. На индикаторе - 0.00, нажмите кнопку Ent (
) один раз.
. Курсор находится на последнем разряде 0.00.
. Нажмите кнопку Left (
) два раза.
. На индикаторе - 00.00. Курсор находится на старшем разряде.
. Нажмите кнопку Up (
).
. На индикаторе - 10.00. Нажмите кнопку Ent (
) один раз.
. 10.00 мигает. Нажмите кнопку Ent (
) один раз.
. После окончания мигания заданная частота равна 10.00 Гц.
. Замкните клеммы P1 (FX) и CM.
. Индикаторы RUN и FWD (прямое вращение) начинают мигать во время
разгона, текущее значение выходной частоты индицируется на дисплее.
. Когда заданная выходная частота 10 Гц достигнута, на индикаторе горит
10.00, горит индикатор FWD.
. Разомкните клеммы P1 (FX) и CM.
. Индикатор RUN мигает во время торможения, текущее значение
выходной частоты индицируется на дисплее.
. Когда достигается 0 Гц, индикаторы RUN и FWD гаснут, на дисплее
индицируется заданная выходная частота 10.00.
Мотор
10 Гц
Вход
Частота
Схема подключения
Циклограмма работы
4 13
Глава 4. Программирование при помощи клавиатуры / Управление
Задание частоты от потенциометра, внешние стартовые команды
. Подайте напряжение питания.
. На индикаторе - 0.00. Нажмите кнопку Up (
) 4 раза.
. На индикаторе код параметра Frq (источник задания скорости).
. Нажмите кнопку Ent (
) один раз.
. Текущее значение параметра 0 (задание скорости с пульта управления).
. Нажмите кнопку Up (
) 3 раза.
. Установив значение 3 (задание скорости потенциометром), нажмите
кнопку Ent (
) один раз.
. После того, как 3 закончит мигать, на индикаторе код параметра Frq.
. Нажмите кнопку Down (
) 4 раза.
. Установите значение 10.00 Гц вращая потенциометр от Max до Min в
любом направлении.
. Замкните клеммы P1 (FX) и CM (см. рисунок ниже).
. Индикаторы RUN и FWD мигают, на дисплее высвечивается текущее
значение частоты.
. При достижении 10 Гц на экране значение выходной частоты.
. Разомкните клеммы P1 (FX) и CM.
. Индикатор RUN мигает, на дисплее высвечивается текущее значение
частоты.
. После останова на индикаторе высвечивается значение заданной
частоты 10.00. Индикаторы RUN и FWD гаснут.
Мотор
10 Гц
Вход
Частота
Схема подключения
Циклограмма работы
4 14
Задание частоты от потенциометра, стартовые команды с пульта управления
. Подайте напряжение питания.
. На индикаторе - 0.00, нажмите кнопку Up (
) 3 раза.
. На индикаторе код параметра drv (тип стартовых команд).
. Нажмите кнопку Ent (
).
. На индикаторе - “1” (стартовые команды с пульта управления).
. Нажмите кнопку Down (
) один раз.
. На индикаторе “0”, нажмите кнопку Ent (
). Когда “0” перестанет
мигать, нажмите кнопку Ent (
) еще раз.
. На индикаторе код параметра “drv”.
. Нажмите кнопку Up (
).
. На индикаторе код параметра “Frq”.
. Нажмите кнопку Ent (
).
. На индикаторе “0” (задание скорости с пульта управления).
. Нажмите кнопку Up (
) 3 раза.
. На индикаторе “3” (задание скорости потенциометром), нажмите
кнопку Ent (
).
. После того, как “3” закончит мигать на индикаторе код параметра “Frq”.
Выходная частота задается потенциометром.
. Нажмите кнопку Down (
) 4 раза.
. Установите значение 10.00 Гц, вращая потенциометр от Max до Min
в любом направлении.
. Нажмите кнопку RUN (пуск) на пульте управления.
. Индикаторы RUN и FWD мигают, на индикаторе текущее значение
частоты.
. После достижения частоты 10 Гц, на индикаторе горит “10.00”.
. Нажмите кнопку STOP/RST (СТОП/СБРОС).
. Индикатор RUN мигает, на дисплее текущее значение частоты.
. Когда достигается 0 Гц, на дисплее отображается значение заданной
выходной частоты 10.00. Индикаторы RUN и FWD гаснут.
Мотор
Гц
Частота
Клавиа
тура
Кнопка ПУСК
Кнопка СТОП/СБРОС
Схема подключения
Циклограмма работы
4 15
Глава 4. Программирование при помощи клавиатуры / Управление
Для заметок
4 16
ГЛАВА 5. СПИСОК ПАРАМЕТРОВ
Группа DRV
Мин/
Завод
Измене
Индика
Наименование
Описание
макс.
ские
ние
ция
параметра
диапазон
установки
в работе
A100
Выходная
0 - 400
В данном параметре индицируется
да
71
частота/
(Гц)
частота.
задание
Во время останова: Заданная частота
частоты
Во время работы: Текущая
выходная частота.
Во время многоскоростного
режима: Скорость 0.
Величина параметра не может быть
более величины Пар F21 - [Макс. частота].
A101
[Время разгона]
0 - 6000
Во время многоскоростного
да
7 12
(с)
режима эти параметры служат как
[Время
A102
Время разгона/ торможения 0.
да
7 12
торможения]
A103
[Тип
0 - 4
Клавиши RUN/Stop (Запуск/Стоп)
нет
78
стартовых
на пульте
команд]
FX: вращение в
78
прямом направлении
RX: вращение в
Клеммы
обратном направлении
FX/RX
FX: команда
ПУСК/СТОП
RX: выбор направления
вращения
Опция связи RS 485
79
Опция связи Field Bus1)
-
A104
[Источник
0 - 9
Пульт 1
нет
71
Цифровой
задания
Пульт 2
71
скорости]
V1 1: 10 - +10 (В)
72
V1 2: 0 - +10 (В)
73
Клемма I: 0 - 20 (мА)
74
Анало
Клемма V1: режим 1 + I
75
говый
Клемма V1: режим 2 + I
76
Опция связи RS485
75
8
Импульсный вход
76
9
Опция связи Field Bus1)
-
A105
[Скорость 1]
0 - 400
Задание Скорости 1 при
да
77
многоскоростном режиме
(Гц)
A106
[Скорость 2]
Задание Скорости 2 при
да
77
многоскоростном режиме
A107
[Скорость 3]
Задание Скорости 3 при
да
77
многоскоростном режиме
A108
[Выходной
Информация о выходном токе
91
ток]
преобразователя
A109
[Cкорость вра
Показывает скорость вращения
91
щения двиг.]
двигателя
1) Эта функция активируется при подключении опционального модуля Field Bus.
5
1
Глава 5. Список параметров
Группа DRV
Индика
Наименование
Мин/макс.
Описание
Заводские
Измене
ние
ция
параметра
диапазон
установки
в работе
А10А
[Напряжение
Показывает напряжение звена постоян
91
звена ПТ]
ного тока преобразователя
А10В
[Выбор
Этот параметр показывает выбранное
92
производит
значение в Н73
(параметр для
потребитель]
индикации)
Выходное напряжение
Выходная мощность
Момент вращения
А10С
[Индикация
Выводит типы ошибок, частоту и
94
сообщений об
рабочее состояние во время ошибки
ошибке]
А10D
[Выбор
Устанавливает направление вращения,
да
78
направления
когда параметр drv установлен в
вращения
положение 0 или 1.
двигателя]
В прямом направлении
В обратном направлении
А10Е
[Тип
0 - 4
Пуск/останов с помощью
нет
8 24
стартовых
клавиатуры
команд 2]
FX: вращение в прямом
направлении
с
RX: вращение в обратном
помощью
направлении
клемм
FX: команда пуск/стоп
RX: выбор направления
вращения
3
Опция связи RS485
4
Опция связи Field Bus3)
Frq2
1)
Устан. с клавиатуры 1
А10F
[Источник
0 - 9
Цифровой
нет
8 24
задания
Устан. с клавиатуры 2
скорости 2]
V1 1: 10 - +10 (В)
V1 2: 0 - +10 (В)
Анало
Клемма I: 0 - 20 (мА)
говый
Клемма V1: Режим 1 + I
Клемма V1: Режим 2 + I
7
Опция связи RS485
8
Импульсный вход
9
Опция связи Field Bus3)
rEF2)
А110
Установка
0 - 400 Гц
Если H58 установлен в 0, то измерения
0.00
0
8 11
стандарт
в Гц, если - как 1, то измерения в %.
или
ного
Если ед. изм. Гц, то Макс. частоту
0 - 100 %
значения
нельзя устанавливать свыше значения
ПИД
в пар.(F21). Если ед. изм. %, то 100%
регулятора
означает Max частоту.
Fbk2)
А111
Значение
Отображает величину обратной связи
8 11
обратной
ПИД регулятора
связи
Если H 58 установлен в 0, то измерения
ПИД
в Гц. Если H58 установлен в 1,
регулятора
то измерения в %.
1) Высвечивается, когда один из многофункциональных входов 1 8 (I17 I24) установлен в «22».
2) Отображается, если H49 (выбор ПИД регулятора) установлен в 1. 3) ОЭта функция активируется при подключении опционального модуля.
5
2
А200
-
71
45
А201
-
вращение
7 10
А202
-
7 15
А203
S кривая
А204
-
3
7 20
3
Торможение двигателем
8 24
А208
-
81
А209
Время задерж
-
ки включения
тормоза
постоянного
тока
А20А
-
А20В
-
А20С
-
82
А20D
-
А20E
-
8 15
А214
-
83
53

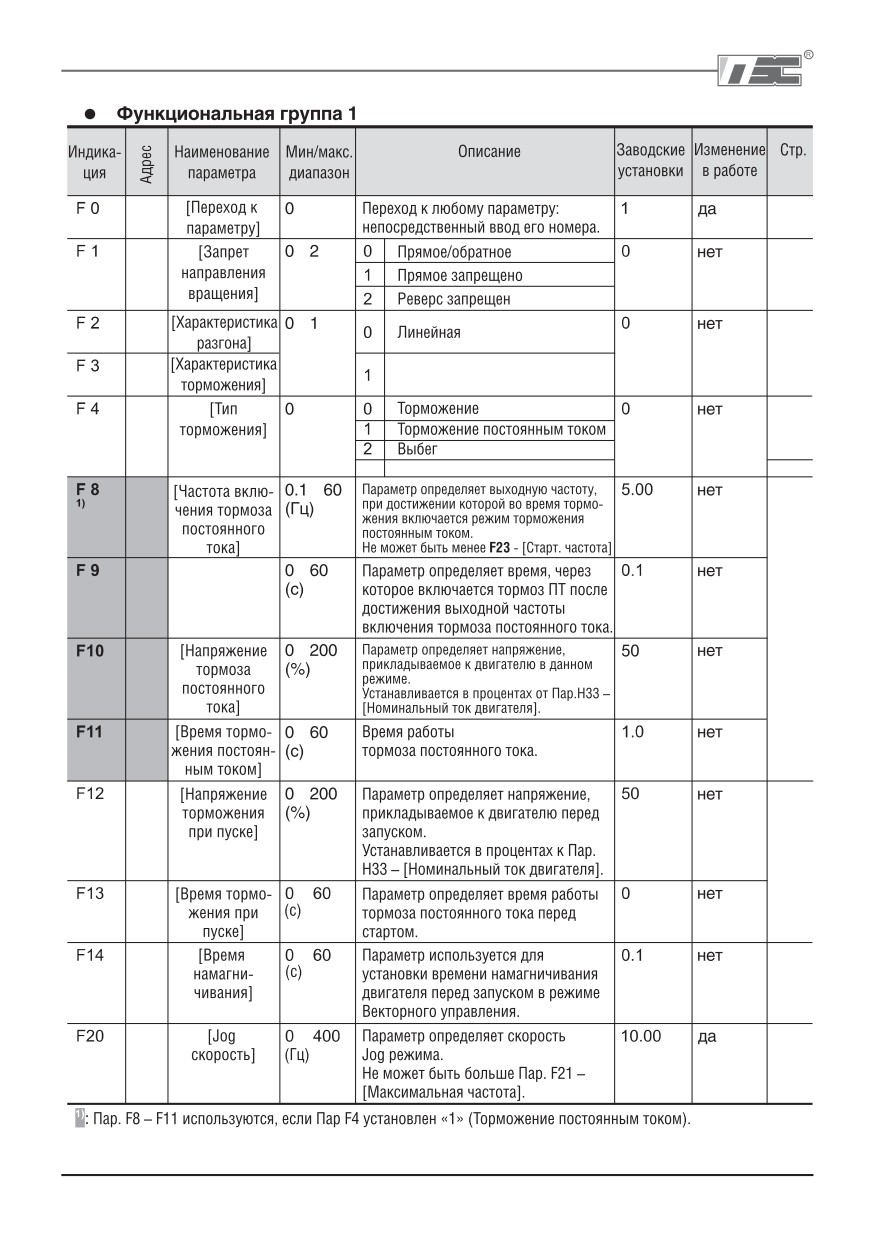

Глава 5. Список параметров
Функциональная группа 1
Мин/
Завод.
Индика
Наименование
Описание
Изменение
макс.
уста
ция
параметра
в работе
диапазон
новки
A215
[Максимальная
40 - 400
Параметр ограничивает выходную
нет
7 21
частота]
(Гц)
частоту преобразователя. Это
расчетная частота для
разгона/торможения (См. H70).
Внимание: выше значения макс.
частоты может быть установлено
только значение базовой частоты.
A216
[Номинальная
30 - 400
В параметре устанавливается
нет
7 17
частота]
(Гц)
номинальная частота двигателя.
(см. шильду).
A217
[Стартовая
0.1 - 10
Частота, с которой преобразователь
нет
7 21
частота]
(Гц)
начинает работать.
Это нижний предел частоты.
A218
[Ограничение
0 - 1
Параметр определяет
нет
7 21
частоты
верхний/нижний пределы
верхн./нижние]
рабочих частот.
A219
[Верхнее
0 - 400
Параметр определяет верхний
нет
ограничение
(Гц)
предел выходной частоты.
частоты]
Не может быть более Пар. F21 -
[Максимальная частота]
A21A
[Нижнее
0.1 - 400
Параметр определяет нижний
нет
ограничение
(Гц)
предел выходной частоты.
частоты]
Не может быть более Пар. F25 -
[Верхнее ограничение частоты] и
менее Пар. F23 - [Стартовая частота].
A21B
[Выбор старт.
0 - 1
Ручной
нет
7 19
напряжения]
Автоматический
A21C
[Стартовое
0 - 15
Параметр определяет стартовое
нет
7 19
напряжение
(%)
напряжение при вращении в прямом
при вращении
направлении.
в прямом
Устанавливается в процентах к макс.
направлении]
выходному напряжению.
A21D
[Стартовое
Параметр определяет стартовое
нет
7 19
напряжение
напряжение при вращении в
при вращении
обратном направлении.
в обратном
Устанавливается в процентах к макс.
направлении]
выходному напряжению.
1): Если H40 установлен, как 3 (бездатчиковое векторное управление), макс. частота устанавливается в интервале
до 300 Гц.
2): Отображается, только когда параметр F24 (выбор верхней/нижней границы частоты) установлен как 1.
54
Функциональная группа 1
Измене
Индика
Наименование
Мин/макс.
Описание
Заводские
ние
ция
параметра
диапазон
установки
в работе
A21Е
[Тип V/F -
0 - 2
{линейная}
нет
7
17
характеристики]
{квадратичная}
7
17
{специальная}
7
18
A21F
[Пользовательская
0 - 400
Этот параметр используется , если
нет
7
18
V/F частота 1]
(Гц)
V/F характеристика установлена
как “2” (Пользовательская V/F)
A220
[Пользовательское
0 - 100
нет
Значение не может быть
V/F напряжение 1]
(%)
установлено свыше чем в Пар. F21
A221
[Пользовательская
0 - 400
- [Максимальная частота].
нет
V/F частота 2]
(Гц)
Величина напряжения
A222
[Пользовательское
0 - 100
устанавливается в процентах от
нет
V/F напряжение 2]
(%)
Пар. H70 - [Номинальное
напряжение двигателя].
A223
[Пользовательская
0 - 400
нет
Величины параметров с меньшими
V/F частота 3]
(Гц)
номерами должны быть не более
A224
[Пользовательское
0 - 100
нет
величин параметров с большими
V/F напряжение 3]
(%)
номерами.
A225
[Пользовательская
0 - 400
нет
V/F частота 4]
(Гц)
A226
[Пользовательское
0 - 100
нет
V/F напряжение 4]
(%)
A227
[Выходное
40 - 110
Используется для ограничения
нет
7
18
напряжение]
(%)
величины выходного напряжения.
Устанавливается в процентах к
входному напряжению.
A228
[Режим экономии
0 - 30
Параметр уменьшает выход. напря
да
8
17
электроэнергии]
(%)
жение в зависимости от статуса
нагрузки.
A232
[Электронное
0 - 1
Параметр используется для
да
10 1
термореле]
защиты двигателя от перегрева.
Установите F30 как 2 (Пользовательская V/F) для отображения этого параметра.
55
Глава 5. Список параметров
Функциональная группа 1
Измене&
Индика&
Наименование
Мин/макс.
Описание
Заводские
ние
ция
параметра
диапазон
установки
в работе
A233
[Величина тока
50 - 200
Параметр определяет макс.
да
10&1
в течение
(%)
допустимую величину выходного тока
1 мин]
в течение 1 мин.
Устанавливается в %&тах к Пар. H33 -
[Номинальный ток двигателя].
Не может быть меньше Пар. F52 -
[Величина тока длительного режима
работы].
A234
[Величина тока
50 - 150
Параметр определяет величину
да
длительного
(%)
тока для длительного режима
режима
работы.
работы]
Не может быть больше Пар. F51 -
[Величина тока в течение 1 мин].
A235
[Тип
0 - 1
Стандартный двигатель с
да
охлаждения
вентилятором охлаждения,
двигателя]
подсоединенным к валу.
Двигатель, использующий
отдельный двигатель для
вентилятора охлаждения.
A236
[Порог выдачи
30 - 150
Параметр определяет величину
да
10&2
сигнала
(%)
выходного тока для выдачи сигнала
токовой
перегрузки (см. Пар. I54, I55).
перегрузки]
Устанавливается в процентах к
Пар. H33 - [Номинальный ток
двигателя].
A237
[Задержка
0 - 30
Параметр определяет время задерж&
да
сигнала
(с)
ки выдачи сигнала перегрузки при
токовой
превышении выходным током
перегрузки]
величины Пар. F54 - [Порог выдачи
сигнала токовой перегрузки].
A238
[Времятоковая
0 - 1
Параметр включает защиту двига&
да
10&2
защита]
теля от перегрузки.
A239
[Ток
30 - 200
Параметр определяет величину
да
срабатывания
(%)
тока перегрузки.
времятоковой
Устанавливается в %&тах к Пар. H33 -
защиты]
[Номинальный ток двигателя].
A23A
[Длительность
0 - 60
Этот параметр отключает выход
да
токовой
(с)
инвертора, когда избыточный ток,
перегрузки]
установленный в пар. F57 подается
на двигатель сверх времени,
установленного в пар. F58.
Установите F50 как 1 для отображения этого параметра.
56
Функциональная группа 1
Индика
Адрес
Наимено
Мин/
Описание
Завод
Измене
ция
вание
макс.
ские
ние
параметра
диапазон
уста ки
в работе
[Выбор
0 - 7
Параметр определяет режимы работы,
нет
режима
при которых включается режим токо
токоогра
ограничения (разгон, торможение и т.п.)
ничения]
Во время
Во время
Во время
торможе
постоянной
разгона
ния
работы
Бит 2
Бит 1
Бит 0
[Уровень
30 -
Параметр определяет величину выходного
нет
токоогра
200
тока, при которой включается режим
ничения]
[%]
токоограничения. Устанавливается в % к
Пар. H33 [Номинальный ток двигателя].
[Ограни
0 - 1
Для защиты от перегрузки по
нет
8 24
чение
напряжению установите 1.
уровня
напряже
ния
при тормо
жении]
[Сохране
0 - 1
Параметр позволяет сохранить
нет
ние
заданную частоту во время работы. При
частоты
выборе 1 в режиме Up/Down частота
в режиме
Up/Down]
сохраняется в F64.
[Значение
При выборе сохранения частоты на F63,
нет
сохр. часто
данный параметр сохраняет значение задан
ты в режи
ной частоты перед тем, как преобразователь
ме Up/Down]
останавливается или замедляет ход.
[Выбор
0 - 2
Возможно выбрать из трех вариантов
нет
режима
Up/Down]
Можно изменять частоту в
диапазоне от Min частоты до Max
частоты
Можно изменять частоту в
диапазоне многошаговых частот
Возможна комбинация 1 и 2
Отображается когда бит 2 в параметре F59 установлен как 1.
2
Установите F63 на 1 для отображения данного параметра.
57
Глава 5. Список параметров
Функциональная группа 1
Индика
Адрес
Наимено
Мин/
Описание
Заводские
Измене
ция
вание
макс.
установки
ние
параметра
диапазон
в работе
[Шаг
0 - 400
В случае установки F65 в 1 увеличение
нет
частоты
(Гц)
или уменьшение частоты при вводе
Up down]
команды Up down.
Выбор
0 - 3
Преобразователь не работает в
нет
режима
режиме натяжения.
натяжения
Вход V1 (0 - 10В) для режима
натяжения
Вход I (0 - 20 мА) для режима
натяжения
Вход V1 ( 10 - 10В) для режима
натяжения
Коэфф.
0 - 100
Устанавливает коэффициент
да
натяжений
(%)
натяжений
58
Функциональная группа 2
Индика
Адрес
Наименование
Мин/
Описание
Завод
Измене
макс.
ские
ние
ция
параметра
диапазон
установки
в работе
[Переход к требуе
0 - 95
Переход к любому параметру осуществляется
да
мому параметру]
вводом его номера в данный параметр.
[Информация о
Параметры выводят информацию
предыдущем сбое 1]
о сбойной ситуации. Параметры
[Информация о
содержат следующую информацию:
предыдущем сбое 2]
тип сработавшей защиты, выходная
[Информация о
частота, выходной ток и режим ра
предыдущем сбое 3]
боты (разгон, торможение и т.п.)
[Информация о
Информация о последней сбойной
предыдущем сбое 4]
ситуации хранится в Пар. H 1
[Информация о сбойной ситуации 1].
[Информация о
предыдущем сбое 5]
[Стирание информа
0 - 1
Параметр стирает информацию о всех
да
ции об ошибках]
сбойных ситуациях, хранившуюся в
Пар. H 1 5.
[Частота
0.1 - 400
Параметр определяет выходную
5.00
нет
удержания]
[Гц]
частоту режима удержания.
[Частота удержания] устанавливается
в пределах:
Пар. F21
[Максимальная частота],
Пар. F23
[Стартовая частота].
[Время
0 - 10 [с]
Параметр определяет время работы
0.0
нет
удержания]
режима удержания.
[Пропуск
0 - 1
Параметр включает функцию пропуска частот,
0
нет
резонансных
при которых в механизме наблюдаются
частот]
вибрации и резонансные явления.
[Нижняя частота
0.1 - 400
Рабочая скорость не может быть
10.0
нет
скачка 1]
[Гц]
установлена в диапазоне между
значениями параметров H11и H16.
[Верхняя частота
Нижняя частота скачка не может
15.0
нет
скачка 1]
быть больше верхней частоты этого
же скачка. Установка в диапазоне от
F21 до F23.
[Нижняя частота
20.0
нет
скачка 2]
[Верхняя частота
25.0
нет
скачка 2]
[Нижняя частота
30.0
нет
скачка 3]
[Верхняя частота
35.0
нет
скачка 3]
Отображается, только когда H10 установлен как 1. Пар. H17, H18 используются, когда F2, F3 установлены как (S кривая).
59
Глава 5. Список параметров
Функциональная группа 2
Индика3
Адрес
Наименование
Мин/
Описание
Завод3
Измене3
макс.
ские
ние
ция
параметра
диапазон
установкив работе
[S - кривая начала
1 - 100
Установите опорное значение скорости для
нет
разгона/торможения]
(%)
настройки траектории старта разгона/
торможения. Если значение установлено
выше, линейная зона становится меньше.
[S - кривая окончания
1 - 100
Установите опорное значение скорости для
нет
разгона/торможения]
(%)
настройки траектории окончания разгона/
торможения. Если значение установлено
выше, линейная зона становится меньше.
[Защита от
0 - 3
Не
Защита от потери
да
1035
потери фазы
используется
фазы на выходе
выходного
Защита от
Защита от
напряжения]
потери фазы
потери фазы
на входе
на входе/выходе
[Автоматический
0 - 1
Функция работает при внешнем управлении
да
запуск при появлении
(Пар. «drv» установлен на значение «1» или
напряжения питания]
«2»).
Двигатель начинает ускорение при подаче
питания, клеммы FX и RX в положении ON.
[Запуск
0 - 1
Функция работает при внешнем управлении
да
после сброса
(Пар. «drv» установлен на значение «1» или
ошибки]
«2»).
Двигатель начинает ускорение после сброса
сигнала аварии, клеммы FX и RX в положении
ON.
[Старт на
0 - 15
Функция используется для автоматического
да
8316
вращающийся
перезапуска без ожидания остановки
двигателя.
двигатель]
[Поиск
Поиск
Поиск
Поиск
скорости
скорости
скорости
скорости
во время
в момент
в момент
во время
старта]
внезапной
повтор3
разгона
остановки
ного
запуска
Бит 3
Бит 2
Бит 1
Бит 0
Бит 0 имеет наивысший приоритет.
5 10
Функциональная группа 2
Мин/
Завод
Измене
Индика
Наименование
Описание
макс.
ские
ние
ция
параметра
диапазон
установки
в работе
А316
да
8 16
Писк
Поиск
Поиск
Поиск
скорости
скорости
скорости
скорости
во время
в момент
в момент
во время
старта
внезап
повтор
разгона
ной
ного
остановки
запуска
Бит 3
Бит 2
Бит 1
Бит 0
А317
[Ограничение
80 - 200
Параметр ограничивает выходной ток
да
8 17
тока во время
[%]
во время поиска скорости.
поиска
Устанавливается в процентах
скорости]
к Пар. H33 [Номинальный ток
двигателя].
А318
[P gain -
0 - 9999
Коэффициент усиления ПИ регулятора
да
Коэффициент
поиска скорости.
усиления регу
лятора поиска
скорости]
А319
[I gain
0 - 9999
Постоянная времени ПИ регулятора
да
Постоянная
поиска скорости.
времени регу
лятора поиска
скорости]
А31А
[Количество
0 - 10
Параметр определяет количество попыток
да
8 20
попыток
перезапуска после срабатывания защиты.
перезапуска]
Функция не работает, если количество
попыток перезапуска равно «0».
Функция работает при внешнем управлении
(Пар. «drv» установлен в «1» или «2»).
Функция не работает при следующих сбойных
ситуациях (OHT, LVT, EXT, HWT
и т.п.)
5 11
Глава 5. Список параметров
Функциональная группа 2
Мин/
Завод
Измене
Индика
Адрес
Наименование
Описание
макс.
ские
ние
ция
параметра
диапазон
установки
в работе
А31В
[Время задерж
0 - 60
Параметр определяет время между
да
8 18
ки перед попыт
попытками авто перезапуска.
(с)
кой перезапуска
А31Е
[Выбор
0,2 - 22
0,2
0,2 кВт
нет
8 14
типа
двигателя]
22,0
22,0 кВт
А31F
[Кол во
2 - 12
Параметр определяет число
нет
88
полюсов
полюсов двигателя.
двигателя]
А320
[Номинальная
0 - 10
нет
88
частота
(Гц)
скольжения]
Где,
номинальное
скольжение
Номинальная частота
Скорость вращения
(об/мин)
Число полюсов
А321
[Номинальный
0,5 - 150
В параметре устанавливается
нет
ток двигателя]
(А)
номинальный ток двигателя.
А322
[Ток
0,1 - 100
В параметре устанавливается ток
нет
холостого
(А)
холостого хода двигателя.
хода]
Если измерение тока холостого
хода затруднительно, установите
50% номинального тока в
Пар. H34
[Ток холостого хода].
А324
[КПД
50 - 100
Устанавливается КПД двигателя.
нет
двигателя]
(%)
А325
[Момент
0 - 2
Установите величину момента
нет
89
инерции]
инерции нагрузки.
Меньше в 10 раз чем значение инерции
двигателя
Приблизительно равное 10 значениям
инерции двигателя
Больше в 10 раз чем значение инерции
двигателя
Номинальная мощность двигателя устанавливается автоматически в зависимости от мощности преобразователя
частоты.
Пар. Н32 H36 устанавливаются автоматически в соответствие с Пар. Н30. Если Ваш двигатель имеет другие параметры,
установите их.
5 12
Функциональная группа 2
Индика
Адрес
Наимено
Мин/
Описание
Завод
Измене
ция
вание
макс.
ские
ние
параметра
диапазон
установки
в работе
[Частота
1 - 15
Параметр изменяет несущую
да
ШИМ]
(кГц)
частоту ШИМ и влияет на
акустические шумы, генерируемые
преобразователем и двигателем, на
токи утечки и температуру
преобразователя
[Способ
0 - 3
V/F характеристика
нет
управления]
Компенсация скольжения
Векторное управление
[Автотест]
0 - 1
Функция позволяет автоматически
нет
определить пар ры двигателя для
векторного упрвления (H42 и H43)
[Сопротивление
0 - 28
В параметр устанавливается
нет
статора
величина сопротивления статора
(Ом)
двигателя (Rs)]
двигателя
[Индуктив
0 - 300.0
В параметр устанавливается
нет
ность
(мГн)
величина индуктивности рассеяния
рассеяния
двигателя
двигателя
]
[Коэф. усиления
да
P gain - коэффициент усиления
векторного
управления]
регулятора векторного управления
0 - 32767
[Постоянная
да
I gain - постоянная времени
времени для
векторного
регулятора векторного управления
управления]
[Ограничения
100 - 220
Ограничение выходного момента
нет
момента для
[%]
для векторного регулирования
бессенсорного
регулирования]
датчика
[Выбор режима
0 - 1
Для уменьшения утечки тока выбирайте
нет
ШИМ]
режим 2 х фазного ШИМ, который выше
по сравнению с нормальным ШИМ.
Нормальный ШИМ
2 х фазный ШИМ
[Режим
0 - 1
Выбор: на использование режима
нет
ПИД регулятора]
ПИД регулятора или нет.
[Вход сигнала
0 - 1
Аналоговый вход I (0 - 20 мА)
нет
обратной
Аналоговый вход V (0 - 10 В)
связи]
2
Опция связи RS 485.
[P gain -
0 - 999,9
Параметры ПИД регулятора
да
Коэффициент
(%)
усиления ПИД
регулятора]
[Постоянная
0,1 - 32,0
да
времени
(с)
ПИД
регулятора]
5 13
Глава 5. Список параметров
Функциональная группа 2
Мин/
Завод
Измене
Индика
Адрес
Наименование
Описание
макс.
ские
ние
ция
параметра
диапазон
установки
в работе
А335
[Время
0 - 30,0
да
дифференциро
(с)
вания ПИД
регулятора]
А336
[Выбор режима
0 - 1
Выбор режима ПИД регулятора
нет
8 10
ПИД регулятора]
0
Нормальный режим ПИД
1
Предельный режим ПИД
Установите параметр H40 как 3 (бездатчиковое векторное управление) для отображения этого параметра.
Установите параметр H49 как 1 (ПИД управление) для отображения этого параметра.
5 14
Функциональная группа 2
Индика
Наименование
Мин/
Заводские
Измене
Описание
ция
параметра
макс.
установки
ние
диапазон
в работе
[Верхний
0,1 - 400
Параметр определяет макс.
да
предел
выходную частоту ПИД регулятора.
[Гц]
частоты ПИД]
Устанавливается в пределах
Пар. F21 - [Максимальная частота]
[Нижний
0,1 - 400
и Пар. H23 - [Стартовая частота].
да
предел
[Гц]
частоты ПИД]
[Источник
0 - 4
Выбор стандартной величины
нет
задания сигнала
ПИД регулятора. Величина отображается
обратной связи
в функц. группе Drv параметр “rEF”
ПИД]
Пульт 1
Пульт 2
Вход V1: 0 - 10В
Вход I: 0 - 20мА
Устанавливается через связь
коммуникации RS 485
[Выбор
0 - 1
Выбор единицы измерения стандартной
нет
единицы
величины или обратной связи.
отображения
Частота [Гц]
величины ПИД]
Процент [%]
[Функция
0 - 3
Функция отключена
нет
8 21
самодиагно
Ошибка IGBT/ ток замыкания
стики]
на землю
Разрыв фазы и короткое замы
кание /ток замыкания на землю
Замыкание на землю
[Время задержки
0 - 2000
Установка времени задержки перехода
нет
89
перехода в спя
[c]
в спящий режим ПИД регуляторе.
щий режим]
[Частота
0 - 400
Установка частоты перехода в спящий
да
перехода
[Гц]
режим при использовании функции
в спящий режим]
спящего режима в ПИД регуляторе.
Нельзя установить больше Max частоты.
(пар. F21).
[Уровень
0 - 100
Установка времени выхода из
да
89
включения]
[%]
спящего режима в рабочий.
[Выбор функции
0 - 1
Установка функции преобразования
нет
8 26
преобразования
кинетической энергии]
кинетической энергии.
[Уровень вклю
110 - 140
Установка уровня включения функции
нет
чения функции
[%]
преобразования кинетической энергии.
ПКЭ]
[Уровень отклю
110 - 145
Установка уровня выключения функции
нет
чения функции
[%]
преобразования кинетической энергии.
ПКЭ]
Установите параметр H49 в 1.
Отображается, если параметр H64 (выбор значения функции ПКЭ) установлен в 1.
[Установка
1 - 2000
Установка коэффициента функции
нет
8 26
коэффициента
0
преобразования кинетической энергии.
функции ПКЭ]
5 15
Глава 5. Список параметров
Функциональная группа 2
Индика
Наименование
Мин/
Завод
Измене
Описание
макс.
ские
ние
ция
параметра
диапазон
установки
в работе
[Частота
0 - 1
Время разгона/торможения до
нет
разгона/
макс. частоты. Пар. F21
торможения]
Время разгона/торможения от
текущей частоты до заданной.
[Шкала
0 - 2
0,01 с
да
времени
разгона/
0,1 с
торможения]
1 с
[Индикация
0 - 15
Параметр определяет величину,
да
при включе
выводимую на индикатор при
включении преобразователя.
нии]
Команда частоты (0,00)
Время разгона
Время торможения
Режим DRV
Режим частоты (Frg)
Многошаговая частота 1
Многошаговая частота 2
Многошаговая частота 3
Выходной ток
Обороты двигателя (rpm)
Напряжение звена ПТ
Индикация, выбир. пользователем (H73)
Сообщение от ошибках
Выбор направления вращения
двигателя
Выходной ток 2
Обороты двигателя (rpm) 2
Напряжение звена ПТ 2
Индикация, выбираемая пользователем 2
[Параметр для
0 - 2
Параметр определяет величину для
да
индикации]
вывода в Пар. vOL - [Индикация,
выбираемая пользователем].
Выходное напряжение [B]
Выходная мощность [кВт]
Момент [Н*м]
[Коэфф. уси
1 - 1000
Параметр используется для изменения
да
ления скорости
[%]
соотношения отображаемой скорости
вращ. двигателя]
вращения (об/мин) или мех. скор. (м/мин)
[Выбор ограни
0 - 1
Без ограничений
да
чений рабочих
значений DB
Используйте данный резистор
резистора]
для времени, установленного
в Н76.
[Рабочая
0 - 30
Время работы тормозного
да
скорость
[%]
резистора в рабочем цикле.
DB резистора]
5
16
тел.: (812) 326
3100, факс: 326 31 08, E mail: info@pes rus.ru,
содержание .. 1 2 3 4 ..
