Специальные преобразователи частоты для лифтов серии CHV180. Руководство по эксплуатации

Подробное описание функций

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Отображение

параметров на

P7.06

00x00FF

0 ~ 0x03FF

0x00FF

дисплее в рабочем

состоянии

В рабочем состоянии преобразователи частоты серии CHV180 могут отображать 5 параметров:

рабочую скорость, заданную скорость, напряжение шины, выходное напряжение и выходной ток.

Отображение других параметров определяется кодом функции. Если соответствующий бит

параметра равен 0, параметр не отображается, если такой бит равен 1, то параметр отображается.

Нажимая кнопку >>/SHIFT, можно перемещаться по данным параметрам слева направо. При задании

кода функции Р7.06 бинарные числа должны быть изменены на шестнадцатеричные. В таблице ниже

приведено соответствие битов параметра P7.06 отображаемым ими величинам:

|БИТ7|

|БИТ6|

|БИТ5|

|БИТ4|

|БИТ2|

|БИТ1|

|БИТ0|

Состояние

Выходной

Аналоговый

Выходная

Скорость

Рабочая

выходной

входной

крутящий

вход AI1

вход AI2

мощность

вращения

частота

клеммы

момент

|БИТ15|

|БИТ14|

|БИТ13|

|БИТ12|

|БИТ11|

|БИТ10|

|БИТ9|

|БИТ8|

Компен-

Зарезер-

Положение

сация

вировано

полюса

крутящего

момента

Примечание: Состояние входов и выходов отображается в десятичном формате. Более

подробную информацию см. в описании параметров P7.19 и P7.20.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Отображение

параметров на

P7.07

0 ~ 0x01FF

0x00FF

дисплее в состоянии

останова

Параметр P7.07 определяет, какие параметры отображаются в состоянии останова. Настройки

аналогичны настройкам параметра P7.06.

В таблице ниже приведено соответствие битов параметра P7.07 отображаемым ими величинам:

Подробное описание функций

|БИТ7|

|БИТ6|

|БИТ5|

|БИТ4|

|БИТ2|

|БИТ1|

|БИТ0|

Напряжение

Полюса

Состояние

Аналоговый

шины

Опорная

электро-

выходной

входной

вход AI2

вход AI1

постоянного

частота

скорость

двигателя

клеммы

тока

|БИТ15|

|БИТ14|

|БИТ13|

|БИТ12|

|БИТ11|

|БИТ10|

|БИТ9|

|БИТ8|

Зарезер-

Положение

вировано

полюса

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Температура блока

P7.08

0 ~ 100,0 °C

выпрямителя

Температура блока

P7.09

0 ~ 100,0 °C

БТИЗ транзистора

Версия ПО

P7.10

микропроцессорного

контроллера

P7.11

Версия ПО ЦОС

Общее отработанное

P7.12

0 ~ 65535 ч

время

Температура блока выпрямителя: Сообщает о температуре

блока выпрямителя. Температура

срабатывания защиты от перегрева для разных преобразователей частоты разная.

Температура блока БТИЗ транзистора: Сообщает о температуре блока БТИЗ транзистора.

Температура срабатывания защиты от перегрева для разных преобразователей частоты разная.

Версия ПО микропроцессорного контроллера: Сообщает о текущей версии программного

обеспечения микропроцессорного контроллера.

Версия ПО ЦОС: Сообщает о текущей версии программного обеспечения ЦОС.

Общее отработанное время: Сообщает об общем количестве отработанных преобразователем

частоты часов.

Примечание: Приведенные выше параметры доступны только для просмотра.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Тип третьей с конца

Зарезерви-

P7.13

0 ~ 31

неисправности

ровано

Тип предпоследней

P7.14

0 ~ 31

неисправности

Подробное описание функций

С помощью этих трех параметров можно сохранять данные о типах трех последних неисправностей.

0 значит «нет неисправности», цифры с 1-й по 31-ю показывают различные типы неисправностей.

Для получения дополнительной информации см. описание, изложенное в главе 8.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Выходная частота

Выходная частота при

P7.16

при текущей

текущей неисправности.

неисправности

Сила выходного тока

Сила выходного тока при

P7.17

при текущей

текущей неисправности.

неисправности

Напряжение на шине

постоянного тока при

P7.18

постоянного тока при

текущей

текущей неисправности.

неисправности

Состояние входов

P7.19

при текущей

неисправности

Состояние выходов

P7.20

при текущей

неисправности

Состояние входной клеммы текущей неисправности отображается

в виде десятичного числа.

Последовательность отображения состояния всех цифровых входных клемм при последней

неисправности следующая:

БИТ9

БИТ8

БИТ7

БИТ6

БИТ5

S10

БИТ4

БИТ3

БИТ2

БИТ1

БИТ0

Если входная клемма ВКЛ, то ее соответствующий бит равен 1, а «0» - это соответствующий бит для

состояния ВЫКЛ.

Это значение информирует о состоянии цифрового входного сигнала при неисправности.

Состояние входной клеммы текущей неисправности отображается в виде десятичного числа.

Последовательность отображения состояния всех цифровых входных клемм при последней

неисправности следующая:

Подробное описание функций

БИТ5

БИТ4

БИТ3

БИТ2

БИТ1

БИТ0

RO3

RO2

RO1

HDO

1 указывает на то, что соответствующая выходная клемма ВКЛ, а 0 указывает на то, что она ВЫКЛ.

Примечание: Это значение отображается десятичном формате.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Зарезервировано

0 ~ 65536

P7.21

Зарезервировано

0 ~ 65536

P7.22

6.9 Группа параметров P8: Расширенные параметры

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Выбор входа

0: Нет функции

аналогового сигнала

1: Аналоговый вход AI1

0 ~ 2

P8.00

взвешивания

2: Аналоговый вход AI2

Данный параметр может сделать запуск лифта более комфортным.

Примечание: Этот аналоговый сигнал не может использовать один и тот же источник

аналогового входа, что и источник команд скорости (Р0.03).

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Смещение

P8.01

предварительного

0,0 ~ 100,0 %

0,0 ~ 100,0

30,0 %

крутящего момента

Усиление на стороне

Р8.02

0,000 ~ 7,000

1,000

привода

Усиление на стороне

Р8.03

0,000 ~ 7,000

1,000

тормоза

При работе лифта запуск лифта можно сделать более комфортным путем компенсации значения

расхождения предварительного крутящего момента кабины лифта и противовеса. Только, если

параметр Р8.00 не установлен на 0, компенсация предварительного крутящего момента будет

возможной. Подробное описание направления хода и размеры приведены ниже:

Значение компенсации

Направление хода

Сравнение

предварительного крутящего

момента

Кабина > противовес

Р8.02*(кабина - Р8.01)

Ход вверх

Кабина < противовес

Р8.03*(кабина - Р8.01)

Подробное описание функций

Значение компенсации

Направление хода

Сравнение

предварительного крутящего

момента

Кабина > противовес

Р8.03*(кабина - Р8.01)

Ход вниз

Кабина < противовес

Р8.02*(кабина - Р8.01)

Взвешивание массы кабины происходит с помощью датчика имитационного взвешивания (при этом

учитывается нагрузку).

Р8.01 = (масса противовеса - масса кабины) / номинальную массу нагрузки лифта

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

0: Управление стопорным

тормозом и контактором

осуществляется с помощью

внешнего контроллера, а не

преобразователя частоты.

1: Управление стопорным

тормозом осуществляется с

Выбор управления

помощью преобразователя

P8.04

стопорным тормозом

частоты, а управление

0 ~ 3

и контактором

контактором - с помощью

внешнего контроллера.

2: Управление стопорным

тормозом осуществляется с

помощью внешнего

контроллера, а управление

контактором - с помощью

преобразователя частоты.

Время задержки

Р8.05

0,00 ~ 5,00 с

0,00 ~ 5,00

сведения тормоза

Время задержки

Р8.06

0,00 ~ 5,00 с

0,00 ~ 5,00

отпускания тормоза

Время задержки сведения тормоза - это время от момента, когда выходная частота достигает

значения Р8.13, до выходной команды сведения тормоза. Этот параметр может сделать более

комфортным останов лифта.

Время задержки отпускания тормоза - это время от рабочей скорости, равной нулю, до выходной

команды отпускания тормоза. Этот параметр позволяет преобразователю частоты предотвратить

пусковые толчки перед отпусканием тормоза.

Примечание:

Задержка сведения тормоза и задержка отпускания тормоза всегда действуют. Они не имеют

отношения к режиму управления стопорным тормозом и контактором.

Подробное описание функций

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Пороговое значение

Р8.07

напряжения для

560,0 ~ 750,0 В

560,0 ~ 750,0

700,0

торможения

Данный код функции служит для установки порогового значения напряжения шины постоянного тока

при динамическом торможении. Правильное задание этого параметра может улучшить

эффективность торможения.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Время

автоматического

P8.8

0 ~ 10

сброса

неисправности

Срабатывание реле

P8.9

сигнализации о

0 ~ 1

неисправности

Временной интервал

P8.10

0,1 ~ 100,0 с

0,1 ~ 100,0

1,0 с

сброса

Время автоматического сброса неисправности: если время не установлено на 0, то эта функция

действует. Однако, если непрерывное время превышает это значение, то преобразователь частоты

остановится из-за неисправности.

Срабатывание реле сигнализации о неисправности во время автоматического сброса неисправности:

данный параметр используется для выбора действия или бездействия срабатывания реле

сигнализации о неисправности во время сброса неисправности после выбора функции сброса

неисправности. Данная функция может предотвратить срабатывание сигнализации и обеспечить

продолжение работы оборудования.

0: Реле не работает

1: Реле работает

Временной интервал сброса: этот параметр используется для выбора временного интервала от

момента возникновения неисправности до ее сброса.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Интервал проверки

Р8.11

обратной связи

0,1 ~ 5,0 с

0,1 ~ 5,0

2,0

шкивного тормоза

После выбора управления шкивным тормозом время простоя срабатывания шкивного тормоза лифта

будет больше, чем Р8.11, и преобразователь частоты сообщит о неисправности обратной связи

тормоза (FAE).

Подробное описание функций

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Интервал проверки

Р8.12

обратной связи

0,1 ~ 5,0 с

0,1 ~ 5,0

2,0

контактора

После выбора управления контактором время простоя срабатывания реле лифта будет больше, чем

Р8.12, и преобразователь частоты сообщит о неисправности обратной связи контактора (TbE).

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Частота останова

Р8.13

0,00 ~ 5,00 Гц

0,00 ~ 5,00

0,00

шкивного тормоза

Эта частота только задает точку, в которой должен остановиться преобразователь частоты. Если

задан параметр Р8.05, и начинается отсчет времени, когда выходная частота достигает точки

частоты, выдается выходной сигнал шкивного тормоза по истечении этого времени. В это же время

блокируется выходная функция стопорного и шкивного тормоза. Если параметр Р8.05 установлен на

0, когда выходная частота преобразователя частоты достигает установленной точки частоты,

мгновенно срабатывает шкивной тормоз.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Ток пускового

Р8.14

торможения

0,0 ~ 120 %

0,0 ~ 120

0,0

постоянным током

Время пускового

Р8.15

торможения

0,0 ~ 50,0 с

0,0 ~ 50,0

0,0

постоянным током

Во время пуска преобразователь частоты выполнит торможение постоянным током при заданном

токе пускового торможения постоянным током; через время, заданное параметром Р8.15,

преобразователь частоты будет ускоряться.

Когда происходит пуск преобразователя частоты, торможение постоянным током осуществляется в

соответствии с установленным параметром Р8.14, и при достижении времени, заданного параметром

"время пускового торможения постоянным током", произойдет ускорение преобразователя частоты.

Чем больше ток торможения постоянным током, тем больше будет тормозящий момент.

При выборе первой функции пуска после торможения постоянным током значение параметра Р8.15

должно быть больше, чем значение параметра Р8.06.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Начальная частота

Р8.16

остановки

0,00 ~ Р0.04

0,00

торможения

Время ожидания

Р8.17

остановки

0,0 ~ 50,0 с

0,0 ~ 50,0

0,0

торможения

Ток остановки

Р8.18

торможения

0,0 ~ 120 %

0,0 ~ 120

0,0

постоянным током

Время остановки

Р8.19

торможения

0,0 ~ 50,0 с

0,0 ~ 50,0

0,0

постоянным током

Начальная частота остановки торможения: если режимом отключения является замедление до

останова (Р1.29 = 0), то при достижении точки частоты начинается торможение постоянным током, во

внутреннем преобразователе частоты предполагается нулевой ход, и начинается отсчет времени

задержки сведения тормоза.

Примечание: Остановка торможения постоянным током действует только тогда, когда задан

режим «замедление до останова» (Р1.29 = 0). Предполагается, что при торможении постоянным

током преобразователь частоты имеет нулевой ход; действуют как задержка сведения

тормоза, так и задержка отпускания тормоза.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Р8.20

Задержка останова

0,0 ~ 5,0 с

0,0 с

Функция служит главным образом для того, чтобы тормоз не был достаточно устойчиво сведен при

останове преобразователя частоты.

Если параметр Р1.29 установлен на

1, в процессе работы, то будет присутствовать сигнал

«свободное инерционное вращение до останова», преобразователь частоты мгновенно тормозит для

блокировки выходного сигнала без времени задержки останова; когда преобразователь частоты

сбрасывает скорость до нуля и тормозит, после окончания времени задержки останова,

преобразователь частоты блокирует выходной сигнал.

Если параметр Р1.29 установлен на 0 (замедление до останова), то преобразователь частоты

заблокирует выходной сигнал после окончания времени задержки, каждый раз когда преобразователь

замедляется, чтобы остановиться.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Выбор

Р8.21

двух/трехфазовой

0 ~ 1

модуляции

0: Двухфазовая модуляция. Низкий уровень шума при работе электродвигателя, однако, быстро

растет температура; при этом режиме необходимо понизить мощность преобразователя частоты.

1: Трехфазовая модуляция. Уровень шума при работе электродвигателя больше, однако, при этом

режиме лучше подавляются колебания электродвигателя.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Зарезервировано

0 ~ 65535

P8.22

Зарезервировано

0 ~ 65535

P8.23

6.10 Группа параметров P9: Функции защиты

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Защита от обрыва

0: Отключена

P9.00

0 ~ 1

фазы на входе

1: Включена

Защита от обрыва

0: Отключена

P9.01

0 ~ 1

фазы на выходе

1: Включена

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

0: Отключена

Защита

1: Нормальный

P9.02

электродвигателя от

электродвигатель

0 ~ 2

перегрузки

2: Электродвигатель с

частотным регулированием

1: Для нормального электродвигателя

(с функцией компенсации низкой скорости) чем ниже

скорость, тем хуже охлаждение. Исходя из этого, если выходная частота опускается ниже 30 Гц,

преобразователь частоты уменьшает порог защиты электродвигателя от перегрузки, чтобы

предотвратить нормальный электродвигатель от перегрева.

2: Для электродвигателя с частотным регулированием (без функции компенсации низкой скорости) в

виду того, что охлаждение электродвигателей с частотным регулированием не определяется

рабочей частотой, порог защиты от перегрузки не требует регулирования.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Защита

P9.03

электодвигателя от

20,0 % ~ 120,0 %

20,0 ~ 120,0

100,0 %

перегрузки по току

Коэффициент защиты

электродвигателя от

1 минута

перегрузки

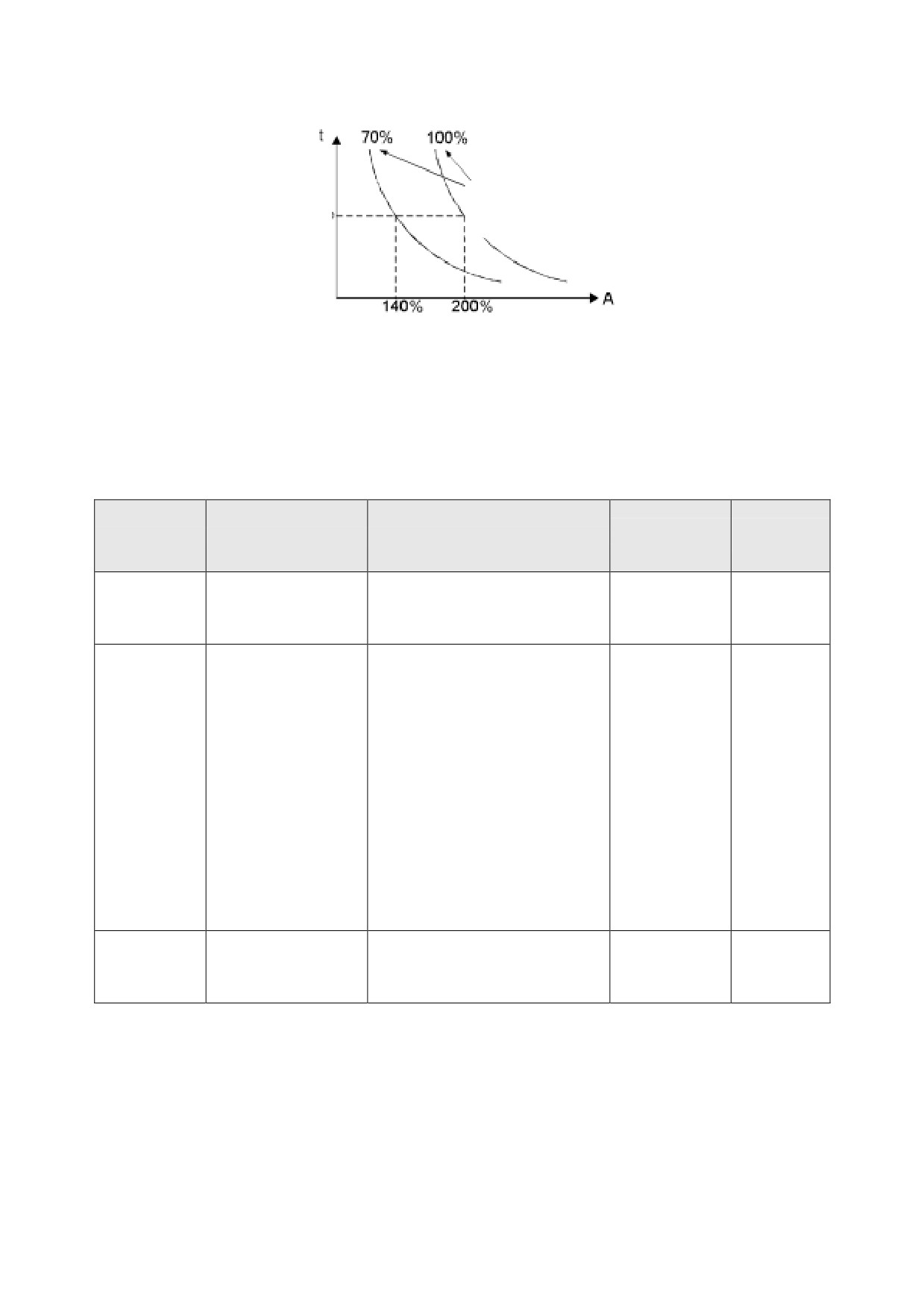

Рисунок 6.16 Кривая защиты электродвигателя от перегрузки

Это значение может быть рассчитано по следующей формуле:

Сила тока защиты электродвигателя от перегрузки

(номинальный ток элеткродвигателя

номинальный ток преобразователя частоты) * 100%

Примечание: Этот параметр обычно используется в случаях, когда номинальная мощность

преобразователя частоты выше номинальной мощности электродвигателя.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Пороговое значение

предварительного

P9.04

20,0%~150,0%

20,0 ~ 150,0

130,0 %

оповещения о

перегрузке

0: Всегда обнаруживать

относительно номинального

тока электродвигателя

1: Обнаруживать при

постоянной скорости

относительно номинального

Выбор

тока электродвигателя

предварительного

2: Всегда обнаруживать

P9.05

0 ~ 3

оповещения о

относительно номинального

перегрузке

тока преобразователя

частоты

3: Обнаруживать при

постоянной скорости

относительно номинального

тока преобразователя

частоты

Время задержки

предварительного

P9.06

0,0 ~ 30,0 с

0,0 ~ 30,0

5,0 с

оповещения о

перегрузке

Значение параметра P9.05 определяет категорию предварительного оповещения,

например, о

перегрузке электродвигателя (OL1) или о перегрузке преобразователя частоты (OL2).

Параметр P9.04 определяет текущий порог срабатывания предварительного оповещения. Он

выражен в проценте от номинального тока. Когда выходной ток преобразователя частоты превысит

значение параметра P9.04, а также превысит по длительности действия срок, определенный

Пороговая величина

предварительного

оповещения о перегрузке

Время задержки

предварительного

Время задержки

оповещения

предварительного оповещения

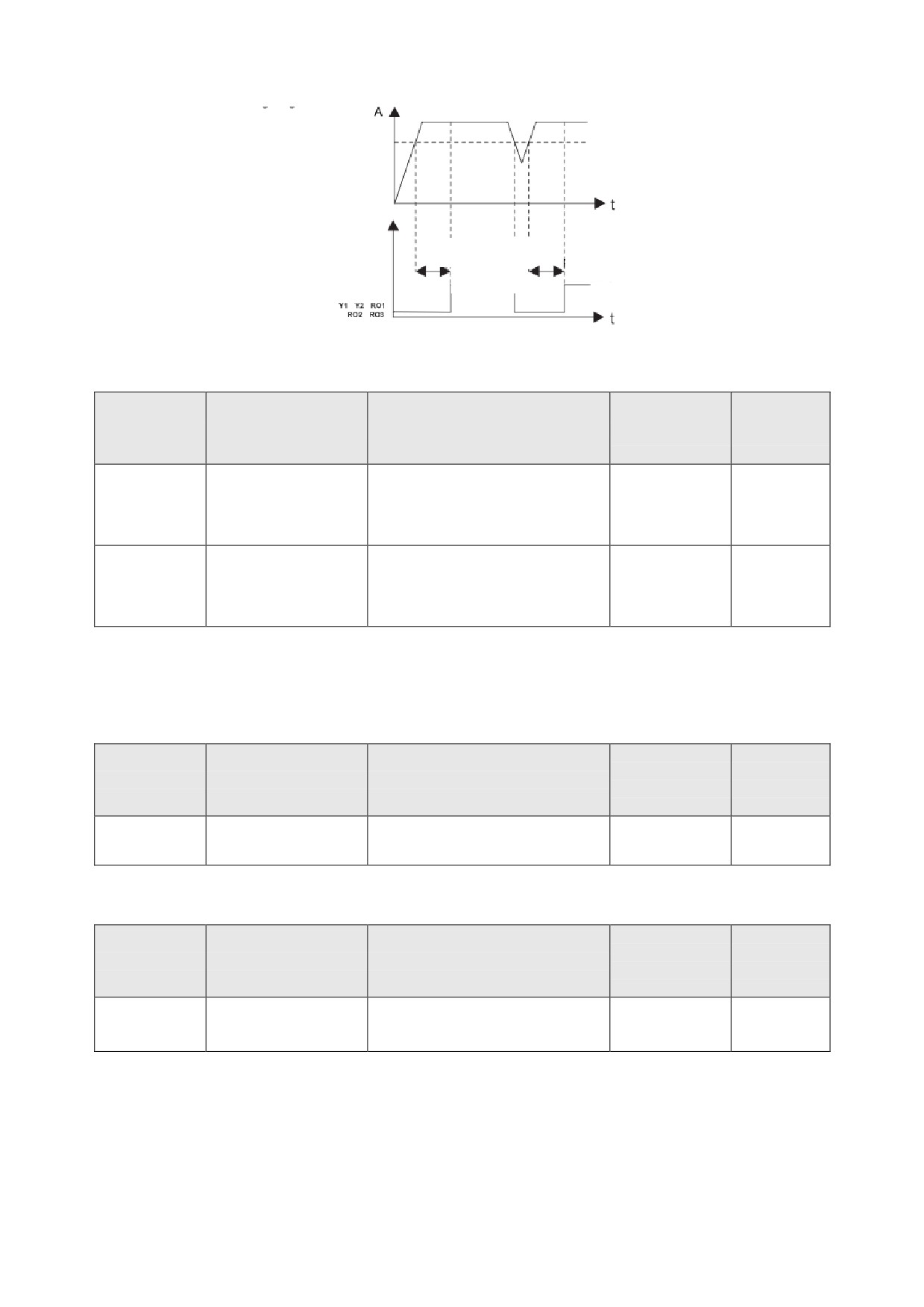

Рисунок 6.17 Схема предварительного оповещения о перегрузке

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Пороговое значение

P9.07

отклонения

0,0 % ~ 50 %

0,0 ~ 50

20,0 %

завышенной скорости

Время определения

P9.08

отклонения

0,000 ~ 10,000 с

0,000 ~ 10,000

0,5000

завышенной скорости

Эти параметры определяют точку защиты от отклонения завышенной скорости и являются

основными для предотвращения неуправляемого режима работы электродвигателя, код

неисправности которого dEV. Определение порогового значения неисправности по скорости не

выполняется, если время определения установлено на 0.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Зарезерви-

P9.09

Зарезервировано

0 ~ 65536

ровано

6.11 Группа параметров PA: Последовательные интерфейсы

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Локальный

PA.00

коммуникационный

0 ~ 247

адрес

Когда ведущее устройство осуществляет запись группы данных, если коммуникационный адрес

ведомого устройства установлен на 0 (это широковещательный коммуникационный адрес), все

подчиненные устройства на шине MODBUS получат группу данных, однако, какого-либо отклика от

подчиненных устройств не последует. Примите во внимание, что адрес подчиненного устройства

нельзя устанавливать на 0.

Локальный коммуникационный адрес является уникальным адресом в коммуникационной сети. Это

основа для двухточечной связи между вышестоящим компьютером и преобразователем частоты.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

0: 1200 бит/с

1: 2400 бит/с

Выбор скорости

2: 4800 бит/с

PA.01

0 ~ 5

передачи данных

3: 9600 бит/с

4: 19200 бит/с

5: 38400 бит/с

Этот параметр используется для установки скорости передачи данных между вышестоящим

компьютером и преобразователем частоты.

Примечание: Скорость передачи данных вышестоящего компьютера должна быть такой же,

как у преобразователя частоты. В противном случае связь не будет осуществляться. Чем

выше скорость передачи данных, тем выше скорость связи.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

0: Без бита четности (8,N,2) для RTU

1: Четность (8,E,1) для RTU

2: Нечетность (8,О,1) для RTU

3: Без бита четности (8,N,2) для ASCII

PA.02

Формат данных

4: Четность (8,Е,1) для ASCII

0 ~ 8

5: Нечетность (8,О,1) для ASCII

6: Без бита четности (7,N,2) для ASCII

7: Четность (7,Е,1) для ASCII

8: Нечетность (7,О,1) для ASCII

Формат данных для вышестоящего компьютера должен быть таким же, как у преобразователя

частоты. В противном случае связь не будет осуществляться.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Задержка отклика

PA.03

0 ~ 20 мс

0 мс

связи

Задержка отклика соответствует интервалу времени между окончанием получения данных

преобразователем частоты и отправкой ответных данных вышестоящего компьютера. Если время

задержки отклика меньше, чем время обработки данных системы, примите время обработки данных

системы в качестве опорного времени задержки отклика. Если время задержки отклика больше, чем

время обработки данных системы, после обработки данных, прежде чем данные будут отправлены на

вышестоящий компьютер, система должна подождать до тех пор, пока не будет достигнуто время

задержки отклика.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Задержка перерыва

PA.04

0,0 ~ 100,0 с

0,0 с

связи

Если этот функциональный код установлен на 0,0 с, то параметр времени задержки связи будет

отключен.

Если же этот функциональный код установлен на действительное значение, и интервал между

текущим и следующим подключением связи превышает время задержки связи, то система отправит

ошибку «неисправность связи» (Err18).

Обычно этот функциональный код устанавливается на «отключен». Если этот параметр установлен в

последовательной системе связи, то будет отображаться состояние связи.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Выбор включения

PA.05

0 ~ 1

отклика связи

0: Отклик связи включен

1: Отклик связи отключен

Данный параметр позволяет выбрать, отвечать или не отвечать на команду ведущего устройства.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

PA.06

Зарезервировано

1 ~ 127

РА.07

Зарезервировано

0 ~ 6

РА.08 ~ РА.11

Зарезервировано

0 ~ 65535

Коммуникационный интерфейс CAN зарезервирован.

6.12 Группа параметров PB: Экранный монитор

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Pb.00

Рабочая частота

0,0 ~ Максимальная частота

Рb.01

Зарезервировано

0 ~ 65535

Угол положения

Рb.02

0,0 ~ 359,9

полюса

Данные параметры отображают рабочую частоту и угол положения полюса и доступны только для

чтения.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Фактическое

значение тока при

выполненни

Pb.03

0,0 % ~ 200,0 %

0,0 ~ 200,0

синхонизатором

статической

автонастройки

Данный параметр отображает фактическое значение тока на выходе, когда синхронизатор выполняет

статическую автонастройку. Данный код функции доступен только для чтения.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Pb.04

Механический угол

0,0 ~ 359,9

Рb.05

Зарезервировано

Параметр Рb.04 отображает текущий механический угол и доступен только для чтения.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Средняя величина

Pb.06

отклонения фазы С

0 ~ 1024

кодового датчика

Средняя величина

Рb.07

отклонения фазы D

0 ~ 1024

кодового датчика

Данные параметры отображают значение дискретизации текущего сигнала кодового датчика. Коды

функций используются для корректировки нулевого смещения кодового датчика (Р4.08, Р4.09), когда

синхронизатор выполняет статическую автонастройку.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Рb.08 ~ Рb.09

Зарезервировано

6.13 Группа параметров PE: Параметры запуска под нагрузкой

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Включение

0: Отключена

PC.00

компенсации при

0 ~ 1

1: Включена

отсутствии нагрузки

Время компенсации

РC.01

0,000 ~ 5,000 с

0,000 ~ 5,000

0,500 с

нагрузки

В течение времени компенсации нагрузки контур скорости ASR PI выбирает параметры PC.03 и

PC.04, и действуют параметры контура позиционирования PC.05 и PC.06. Параметр начинает отсчет

времени от момента получения рабочей команды и обычно устанавливается на время поддержания

нулевой скорости.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Время снижения

PC.02

компенсации

0,000 ~ 5,000 с

0,300 с

нагрузки

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

ASR

пропорциональное

PC.03

усиление

0 ~ 100

компенсации

нагрузки

ASR интегральное

усиление

PC.04

0,01 ~ 10,00

0,01 ~ 10,00 с

0,04 с

компенсации

нагрузки

APR

пропорциональное

PC.05

0 ~ 100

усиление контура

позиционирования

APR

дифференциальное

PC.06

0,01 ~ 10,00 с

0,01 ~ 10,00

0,00 с

усиление контура

позиционирования

Параметры контура позиционирования РС.05 и PC.06 обычно не нужно задавать. Электродвигатель

может генерировать небольшие колебания, если параметру PC.05 задать слишком большое

значение. Отрегулируйте параметры PC.03 и PC.04 надлежащим образом. Увеличьте параметр

PC.04, если электродвигатель генерирует колебания. Уменьшите параметр PC.04 или увеличьте

параметр PC.03, если при запуске лифта происходит его чрезмерный ход вниз или вверх.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Коэффициент

PC.07

0 ~ 2000

1000

компенсации тока

Этот параметр эффективен только тогда, когда действует параметр PC.01. Если при запуске лифта

происходит его чрезмерный ход вниз или вверх, то регулировка параметров PC.03 и PC.04, возможно,

будет приводить к генерированию колебаний. Генерацию колебаний можно устранить путем

надлежащего увеличения параметра PC.07, обычно «1000» будет достаточно. Если генерация

колебаний электродвигателем происходит при запуске из-за того, что слишком мало значение

параметра PC.04, можно увеличить значение параметра PC.07 для устранения генерации колебаний.

Диапазон

настраи-

Заводские

Код функции

Наименование

Описание

ваемых

установки

значений

Коэффициент

PC.08

фильтрации команды

0 ~ 65536

1000

по току

Бит 0 и бит 1 являются параметрами фильтрации токового контура. При их увеличении будет

уменьшаться отклик системы. Этот параметр обычно регулируется с помощью параметров контура

скорости Р3.02 и Р3.06. Если при работе электродвигателя присутствует ненормальный шум, то этот

шум можно устранить посредством увеличения параметра Р3.02 или Р3.06. Бит 2 ~ бит 5 являются

зарезервированными.

6.13 Группа параметров PE: Заводские настройки

Данная группа параметров используется только для производства преобразователя частоты. Не

пытайтесь открывать и изменять эти параметры, в противном случае это может привести к

повреждению преобразователя частоты или его непригодности к работе.

7. Плата расширения

7.1 Описание коммуникационной платы

7.1.1 Модель

Моделью коммуникационной платы преобразователей частоты серии CHV180 является PN000TXWX.

Коммуникационная плата имеет два интерфейса - RS232 и RS485.

7.1.2 Монтаж

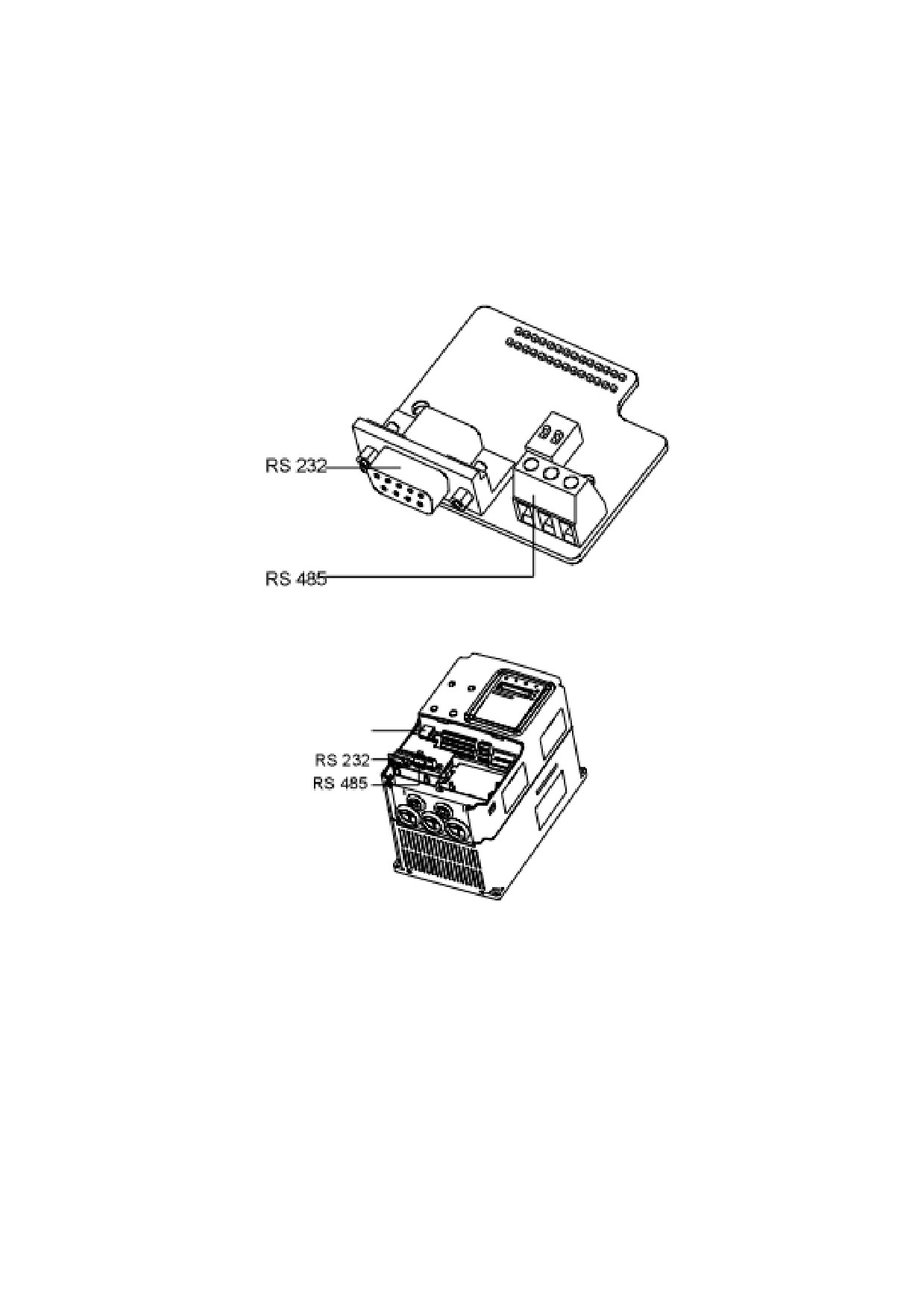

Рисунок 7.1 Коммуникационная плата

Гнездо RJ45

Рисунок 7.2 Монтаж коммуникационной платы

7.1.3 Использование коммуникационной платы

При необходимости осуществления связи между преобразователем частоты и вышестоящим

монитором выбирают внешнюю плату расширения с интерфейсом связи. Коммуникационная плата

имеет два интерфейса - RS232 и RS485. Электрические параметры полностью соответствуют

внутреннему стандарту, поэтому связь между вышестоящим монитором и преобразователем частоты

достаточно бесперебойная, и пользователь может выбрать соответствующий канал связи.

7.1.4 Клеммы

Имеется две группы клемм.

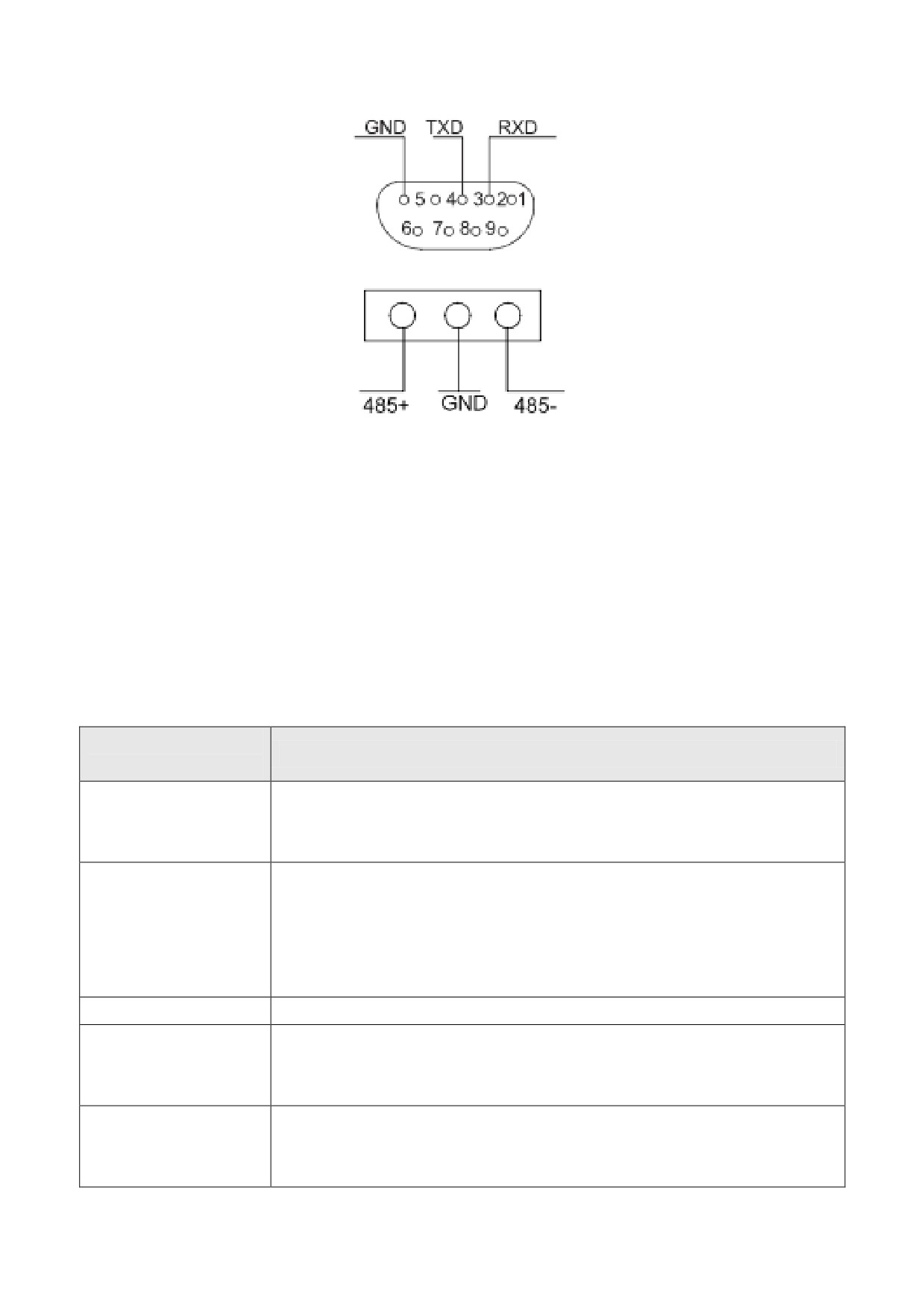

Рисунок 7.3 DB9: клеммы шинного разъема (RS232)

Рисунок 7.4 Клеммы RS485

7.1.5 Меры предосторожности при электромонтаже

Выполняйте монтаж платы при полностью отсоединенном преобразователе частоты.

Надлежащим образом подсоедините коммуникационную плату к разъему платы управления.

Затяните коммуникационную плату с помощью винтов.

С целью предотвращения внешних помех коммуникационного сигнала выберите кабель типа «витая

пара» и избегайте параллельного прокладывания питающих проводов.

Для коммуникационного соединения выберите экранированные кабели.

7.2 Описание платы расширения ввода-вывода

7.2.1 Описание клемм платы расширения ввода-вывода

Наименование

Описание

клеммы

Бинарные сигнальные входы с оптической развязкой с PW и COM.

S6 ~ S8

Диапазон входных напряжений: 9 ~ 30 В.

Входной импеданс: 3,3 кОм

Высокочастотный импульсный вход или вход с открытым коллектором, с

оптической развязкой с PW и COM.

HDI2

Частота импульсного входа: 0 ~ 50 кГц.

Диапазон входных напряжений: 9 ~ 30 В.

Входной импеданс: 1,1 кОм

COM

Общая клемма заземления для 24 В или внешнего источника питания.

Аналоговый вход.

AI3

Диапазон входных напряжений: -10 ~ 10 В.

Входной импеданс: 10 кОм

Аналоговый вход: 0 ~ 10 В / 0 ~ 20 мА, переключается при помощи

AI4

перемычки J1.

Входной импеданс: 10 кОм (вход напряжения) / 250 Ом (токовый вход).

Специальные преобразователи частоты для лифтов серии CHV180. Руководство по эксплуатации - часть 4
