Преобразователь частоты с управлением вектором потока EI-9011 (с функцией копирования). Руководство (ВАЮУ.435Х21.001-03 РЭ) - часть 2
(3) ИНФОРМАЦИЯ О НЕИСПРАВНОСТИ
Когда регистрируется неисправность, EI-9011 отображает ее содержание на дисплее
пульта управления и активизирует выход контактов неисправности. Электродвигатель
инерционно останавливается. Состояние дисплея при неисправности комментирует
таблица 22
«Диагноз неисправности и действия по устранению». Поскольку EI-9011
сохраняет информацию о происшедших с преобразователем неисправностях, эта
информация может быть проверена. Для более детального рассмотрения обратитесь к
таблице А-4 «Лист констант монитора».
Пример.
Проверка состояния преобразователя при происшедшей неисправности и сброс
защиты после перегрузки по току при работе на частоте 60 Гц.
Таблица 12. Последовательность действий при неисправности
Последователь-
Состояние дисплея
Описание
ность операций с
Примечания
пульта управления
кнопками
•
Высвечивается
Опорная Частота
опорная частота.
U1-01= 60.00 Гц
•
Происходит
Высвечивается
OC
перегрузка по току.
неисправность.
Перегр по Ток
•
Проверить
Опорная Частота
состояние
U2-03= 60.00 Гц
Высвечивается
преобразователя
состояние
при перегрузке по
Вых Частота
непосредственно
току.
U-04= 60.00 Гц
перед
тем,
как
Вых Ток
произошла
U2-05= 12.3 A
неисправность.
•
Сбросить защиту.
После сброса
Опорная Частота
защиты дисплей
Гц
U1-01= 60.00
возвращается в
состояние,
предшествую-
щее
неисправности.
31
5.4. ИНИЦИАЛИЗАЦИЯ
Как описано ниже, может быть выбран язык дисплея пульта управления, уровень
доступа
(ряд устанавливаемых и считываемых констант), режим работы
(управление
соотношением напряжение / частота, управление вектором потока). Убедитесь в том, что
установлены необходимые значения констант раздела инициализации перед эксплуатацией
EI-9011. Следующая таблица показывает основные константы раздела инициализации.
Таблица 13. Раздел инициализации
Номер
Состояние дисплея
Наименование
Описание
константы
цифровой панели
Выбор языка
(возможно
А1-00
Выбор языка
изменение
0 : Русский
во время
вращения)
0 : Только для контроля во время
работы.
1 : Константы пользователя
(Устанавливаемые / считываемые
константы могут быть
запрограммированы оператором).
Уровень доступа
2 : Быстрый пуск
(возможно
(Устанавливаются и считываются
А1-01
Уровень доступа
изменение во
константы, требуемые для пробного
время вращения)
пуска).
3 : Базовый уровень
(Устанавливаются и считываются
обычно используемые константы).
4 : Расширенный уровень
(Все константы устанавливаются и
считываются).
0 : Управление по соотношению V/f.
1 : Управление по V/f с обратной
связью (импульсным датчиком).
Выбор метода
А1-02
Режим работы
2 : Векторное управление незамкнутым
управления
потоком.
3 : Векторное управление с обратной
связью (импульсным датчиком) .
0
: Нет инициализации
1110 : Инициализация уставок
пользователя
Дополнение к
А1-03
Инициализация
2220 : Инициализация 2х проводной
заводским уставкам
схемы
3330 : Инициализация 3х проводной
схемы
А1-04
Пароль 1
Установка пароля
Код пароля
32
(1) ИЗМЕНЕНИЕ РЕЖИМА РАБОТЫ (МЕТОДА УПРАВЛЕНИЯ).
Пример.
Изменение метода управления с векторного режима с разомкнутым потоком на
управление соотношением напряжение / частота (U/f).
Таблица 14. Изменение режима работы (метода управления).
Последовательность
Состояние дисплея
Описание
Примечания
действий с кнопками
пульта управления
• Высвечивается
Опорная Частота
опорная частота.
U1-01=
50.00 Гц
• Высвечивание
** ** Меню** **
«Управление»).
Работа
** ** Меню** **
• Высвечивается
Инициализация
«Инициализа-
ция».
Войти в раздел
Выбор языка
«Инициализация»
При входе в
Русский
•
Изменить
раздел
наименование
инициализации
константы (До
Реж Раб
высвечивается
«Режима работы»)
Вект Упр Разомкн
«Выбор языка».
•
Нажатием кнопки
ДАННЫЕ/ВВОД
высветить номер и
A1-02=
2
***
записанное
Вект Упр Разомкн
значение
константы.
•
Изменить метод
A1-02=
0
***
управления.
Упр U/F
Высвечивается
«Упр U/f»
Запись
•
Произвести запись
режима U/f.
** ** Меню** **
•
Вернуться к
Работа
«Работе»
После высвечивания
«Запись» в течение
Опорная Частота
0,5 с дисплей
•
Для индикации
U1-01= 50.00 Гц
возвращается в
опорной частоты
состояние индикации
войти в раздел
«Метода управления».
меню «Работа».
33

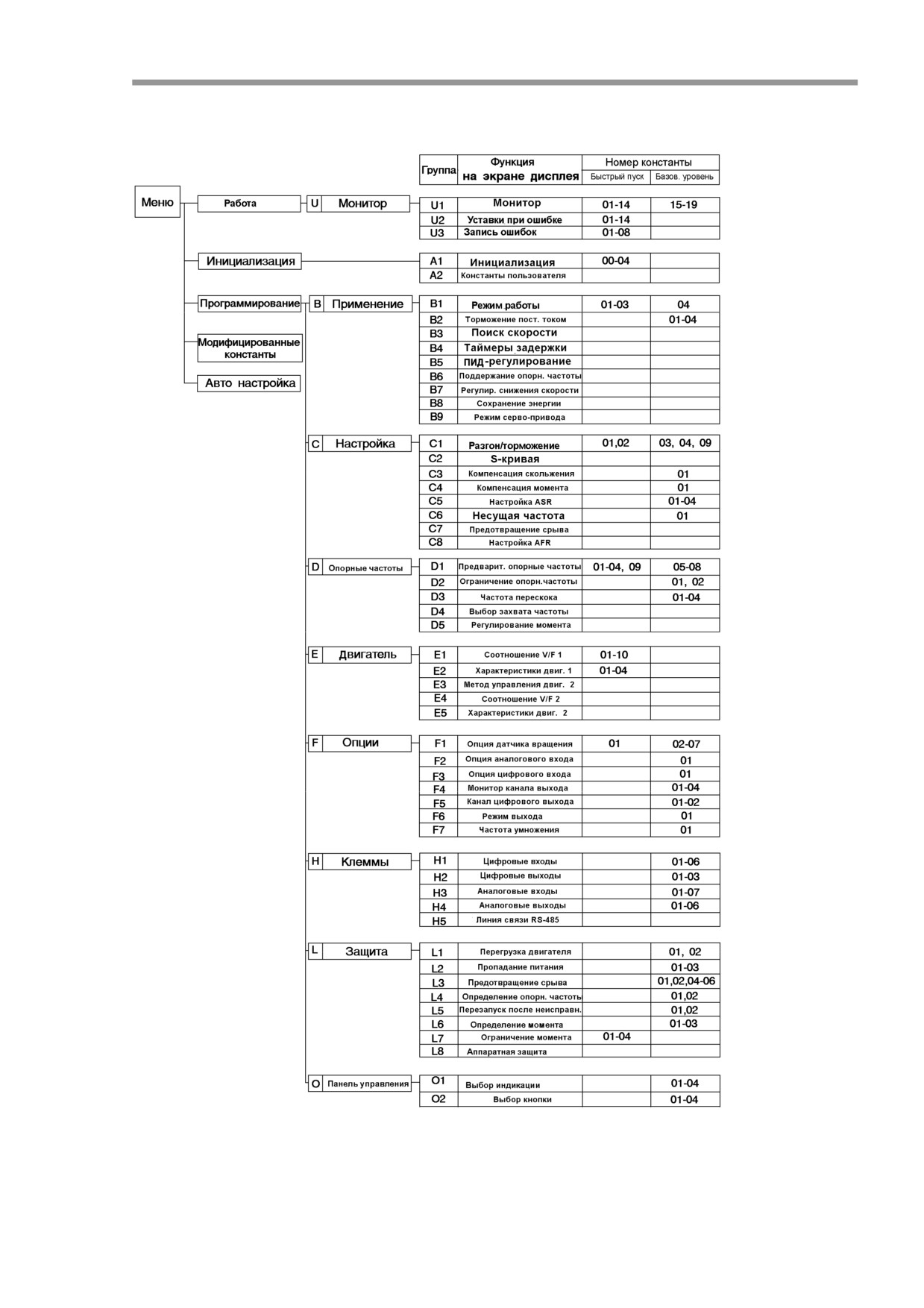

5.5. ПРОГРАММИРОВАНИЕ
Константы EI-9011 составлены из символов групп, номеров функции, порядкового
номера для каждого значения функции, как показано ниже. Для изменения группы,
функции, наименования пользуйтесь кнопками
и производите выбор
параметров кнопкой ДАННЫЕ/ВВОД. Для уточнения деталей, связанных с константами,
обращайтесь к таблице А-5 «Список констант».
Номер
константы
-15
Порядковый № для
B : Константы, связанные с применением
каждого значения
изделия
функции
C : Константы для установления времени
разгона /торможения
D : Константы, связанные с опорной частотой
Номер функции
E : Константы параметров электродвигателя
Символы групп
F : Константы импульсного датчика
H : Константы клемм управления
(входы и выходы)
L : Константы, связанные с защитой двигателя
и преобразователя
O : Константы, связанные с управлением
(кнопки, монитор и т. д.)
Имеется пять уровней доступа (константа А1-01), как описано ниже.
Таблица 15. Константы уровня доступа.
Уровень доступа
Описание
Не высвечивается ни одной константы раздела
Работа
«Программирование»
Высвечиваются константы раздела
Пользовательские константы
«Программирование», выбранные пользователем.
Высвечиваются константы раздела
Быстрый пуск
«Программирование», необходимые для режима
пробного быстрого пуска
Высвечиваются константы раздела
Базовый
«Программирование», обычно
используемые для управления
Высвечиваются все константы раздела
Расширенный
«Программирование»
34
Пример. Для констант БЫСТРОГО ПУСКА.
Выбрать БЫСТРЫЙ ПУСК и изменить время торможения (С1-02) с 10,0 до 20,0
секунд.
Таблица 16. Изменение значения констант в режиме БЫСТРОГО ПУСКА
Последователь-
Состояние дисплея пульта
Описание
ность действий с
Примечания
управления
кнопками
•
Высвечивается опорная
Опорная Частота
частота.
U1-01=
50.00 Гц
•
Высветить «Работа»
** ** Меню** **
Работа
•
Высветить
** ** Меню** **
«Программирование»
Программирование
•
Войти в раздел
Выбор Ист Опорн
«Программирование»
При входе в
Клемма
режим
«Программиро-
Время Торм 1
•
Изменить название
вание»
C1-02=
10.0 Sec
константы (До
высвечивается
«Времени
название
торможения»).
константы и ее
•
Нажать кнопку
Время Торм 1
значение
ДАННЫЕ/ВВОД
0010.0 Sec
Устанавливаемая
величина мигает.
Время Торм 1
•
Изменить значение до
0020.0 Sec
20,0 с.
•
Записать значение
Запись
константы.
После
** ** Меню** **
Работа
индикации
•
Высветить «Работа».
подтверждения
ввода
через 0,5 с
•
Войти в раздел «Работа»
Опорная Частота
высвечивается
для индикации опорной
U1-01=
50.00 Гц
частоты.
новое значение
времени
торможения.
35
Пример. Для БАЗОВОГО уровня
Выбрать БАЗОВЫЙ уровень и изменить время торможения (С1-02) с 10,0 до 20,0
секунд.
Таблица 17. Изменение значения константы при выборе БАЗОВОГО уровня.
Последователь-
Состояние дисплея пульта
Описание
ность действий с
Примечания
управления
кнопками
•
Высвечивается опорная
Опорная Частота
частота.
U1-01=
50.00 Гц
•
Высветить «Работа»
** ** Меню** **
Работа
•
Высветить
«Программирование»
** ** Меню** **
Программирование
•
Войти в раздел
При выборе
«Программирование»
«Программиро-
Функция b1
вания»
Выбор Реж Раб
•
Изменить название
высвечивается
константы (до времени
«Функция b1».
разгона / торможения).
Функция C1
Время Разг Торм
•
Войти в функцию (время
Осуществляет-
Время Разг 1
разгона / торможения).
ся поиск для
C1-01=
10.0 Sec
С1.
•
Перейти к следующему
параметру
Время Торм 1
C1-02=
10.0 Sec
(Высвечивается время
торможения).
Время Торм 1
Высвечивается
• Нажать кнопку
0010.0 Sec
С1-02.
ДАНЫЕ/ВВОД.
Устанавливаемая
Время Торм 1
величина мигает.
0020.0 Sec
• Изменить значение до
20,0 с.
• Записать значение
Запись
константы.
** ** Меню** **
После
• Вернуться к «Работе»
Работа
высвечивания
подтверждения
ввода
• Войти в раздел «Работа»
через 0,5 с
для индикации опорной
высвечивается
Опорная Частота
частоты.
U1-01=
50.00 Гц
время
торможения.
36
Пример. Для РАСШИРЕННОГО выбора констант.
Выбрать РАСШИРЕННЫЙ уровень и изменить время торможения (С1-02) с 10,0 до 20,0
секунд.
Таблица 18. Изменение значения констант при выборе РАСШИРЕННОГО уровня.
Последователь-
Состояние дисплея пульта
Описание
ность действий с
Примечания
управления
кнопками
•
Высвечивается опорная
Опорная Частота
частота.
U1-01=
50.00 Гц
** ** Меню** **
•
Высветить «Работа»
Работа
** ** Меню** **
Программирование
•
Высветить
«Программирование»
При выборе
Группа b
•
Войти в режим
режима
Применение
«Программирование»
«Программиро-
•
Изменить название
вание»
Группа С
(символ) группы.
высвечивается
Настройка
Высвечивается
группа меню ( b).
«Настройка»
Функция С1
•
Войти в группу С
Время Разг Торм
При выборе
группы
•
Войти в функцию С1.
Время Разг 1
(Высвечивается Время
высвечивается
C1-01=
10.0 Sec
Разгона 1).
меню функций.
Для выбора
Время Торм 1
•
Перейти к следующему
C1-02=
10.0 Sec
названия
параметру
функции
(Высвечивается время
необходимо
торможения).
пользоваться
Время Торм 1
•
Нажать кнопку
кнопками
0010.0 Sec
ДАННЫЕ/ВВОД.
Устанавливаемая
При выборе
величина мигает.
функции
Время Торм 1
высвечивается
0020.0 Sec
•
Изменить величину на
название
20,0 с.
константы.
Запись
•
Записать значение
константы.
После
•
Вернуться к «Работе».
** ** Меню** **
высвечивания
Работа
подтверждения
ввода в течение
•
Войти в раздел «Работа»
0,5 с
Опорная Частота
для высвечивания
U1-01=
50.00 Гц
высвечивается
опорной частоты.
новое время
торможения.
37
5.6. МОДИФИЦИРОВАННЫЕ КОНСТАНТЫ
В этом разделе индицируются константы, значения которых отличаются от заводских
уставок. В режиме модифицированных констант возможно считывание, установка и
повторная замена констант.
Пример.
Считать константы С1-01 (время разгона) и E1-01 (входное напряжение), когда
проведена замена заводских значений. В дополнение изменить значение Е1-01 (входное
напряжение) с 400 В до 380 В.
Таблица 19. Типовая последовательность действий в
разделе
«Модифицированные константы»
Последователь-
Состояние дисплея пульта
Описание
ность операций
Примечания
управления
с кнопками
•
Высвечивается опорная
Опорная Частота
частота.
U1-01=
60.00 Гц
•
Высветить «Работу».
•
Высветить
«Модифицированные
** ** Меню** **
константы».
Модиф Конст
•
Войти в режим
Время Разг 1
При входе в
«Модифицированных
C1-01=
20.0 Sec
раздел
констант».
модифициро-
•
Высветить следующую
Вход Напр
ванных констант
измененную константу.
E1- 01=
400 VAC
на дисплее
(Высвечивается входное
высвечиваются
напряжение).
константы,
•
Нажать кнопку
Вход Напр
измененные
ДАННЫЕ/ВВОД.
400 VAC
относительно
заводских уставок
Устанавливаемая
константы
величина мигает.
Вход Напр
•
Изменить значение до
380 VAC
После индикации
380 В.
подтверждения
•
Записать значение
ввода через 0,5 с
Запись
константы.
высвечивается
новое значение
входного
напряжения.
•
Высветить следующую
Время Разг 1
изменненную константу.
C1-01=
20.0 Sec
•
Вернуться к «Работе».
** ** Меню** **
Работа
•
Войти в раздел «Работа»
Опорная Частота
для индикации опорной
U1-01=
60.00 Гц
частоты.
38
5.7. РЕЖИМ КОПИРОВАНИЯ ПУЛЬТА УПРАВЛЕНИЯ
В режиме копирования возможно выполнить чтение и перенос значений всех
констант преобразователя в энергонезависимую память пульта управления или -
копирование ранее запомненных значений констант из пульта в процессорную
плату преобразователя.
Функции режима копирования позволяют копировать необходимый набор
констант в несколько преобразователей, предварительно сохраняя его в пульте
управления исходного преобразователя (оригинала), а затем перенося пульт в
другие преобразователи (копии).
Копирование значений констант возможно только между преобразователями
равной мощности.
!
Отсоединение пульта управления и подсоединение его к другому
преобразователю можно производить только при выключенных
преобразователях частоты (напряжение электропитания снято) !
Для входа в режим копирования необходимо:
• Убедиться, что электродвигатель остановлен, на пульте управления погас
индикатор ПУСК и светится индикатор СТОП
• Войти в главное МЕНЮ, нажав кнопку «МЕНЮ»
• Нажать одновременно кнопки «СБРОС» и «КОПИР/РЕЖИМ». На дисплее
должно появиться:
* * Копирование * *
ЧП готов !
Действия по операциям в режиме копирования:
1) Для чтения констант преобразователя и переноса их значений из процессорной
платы в пульт управления нажать кнопку «ЧТЕНИЕ». Должен начаться процесс
чтения, на дисплее будет отображаться индикатор хода чтения. Процесс занимает
несколько секунд:
* * Копирование * *
ЧТЕН: █ █ █
По окончании копирования на дисплее отображается:
* * Копирование * *
Считано !
2) Для проверки (сравнения) значений констант, записанных в пульт управления с
константами, записанными в процессорной плате преобразователя, нажать кнопку
«ПРОВЕР». В процессе проверки на дисплее высвечивается индикатор хода
процесса. Процесс проверки занимает несколько секунд:
39
* * Копирование * *
СВЕР: █ █ █
По окончании проверки на дисплее индицируется:
* * Копирование * *
Проверено !
3) Для копирования значений констант из пульта управления в в процессорную
плату преобразователя нажать кнопку «КОПИР». При этом начнется процесс
копирования с индикацией хода копирования. Процесс занимает несколько секунд:
* * Копирование * *
█ █ █
По окончании процесса копирования на дисплее индицируется:
* * Копирование * *
Записано !
* Чтобы убедиться в точности копирования, необходимо сделать процедуру
проверки (см. выше п. 2)).
• Для выхода из режима копирования необходимо нажать кнопку
«МЕНЮ».
Возможные ошибки режима копирования и действия по ним проведены в таблице:
Сообщение на дисплее
Неисправность
Действия по устранению
Устраните первичную
COPE 00
Неисправность
неисправность
Ошибка преобразователя
преобразователя частоты
преобразователя частоты
COPE 02
Неисправность E2ROM пульта
Замените пульт управления
Сбой памяти пульта
COPE 03
Выполните операцию «Чтение»
E2ROM пульта пуст
Нет данных
затем повторите проверку
Неверный код мощности ПЧ -
COPE 04
Проверьте мощность
попытка скопировать данные в
Недост. Памяти
преобразователя частоты
ПЧ другой мощности
Версия ПО преобразователя
Проверьте версию
Ошибка версии ПО
частоты не соответствует
программного обеспечения
функции копирования пульта
Данные пульта не
Выполните операции «Чтение»
Проверка NG
соответствуют данным
или «Копирование», затем
процессорной платы
повторите проверку
Проверьте надежность
В процессе копирования
Ошибка копирования
подключения соединительного
произошла ошибка
кабеля
40
6. МОНТАЖ И ПРОВЕРКА
ПРЕДУПРЕЖДЕНИЕ
• Не
прикасайтесь
к
высоковольтным
клеммам
преобразователя.
Пренебрежение этим предупреждением может быть причиной
электроудара.
• Поставьте на место все защитные крышки перед подачей
питания на преобразователь. Перед удалением крышек
убедитесь, что входные силовые цепи разорваны
автоматическим выключателем.
Невнимание к этому предупреждению может быть причиной
электроудара.
• Проводите монтаж или проверку, убедившись, что световой
индикатор "ЗАРЯД" погас после отключения силового
источника питания от основной цепи. Конденсаторы могут
быть еще заряжены и опасны.
• К монтажу, проверке или замене частей может быть допущен
только квалифицированный персонал.
Удалите все металлические предметы (часы, браслеты и т.д.)
перед работой.
При работе используйте изолированный инструмент во
избежание электроудара.
Пренебрежение этим предупреждением может быть
причиной электроудара.
ПРЕДОСТЕРЕЖЕНИЕ
!
• В плате управления преобразователя использованы
интегральные микросхемы на основе КМОП-элементов.
Не касайтесь КМОП-элементов, так как они могут выйти из
строя под воздействием статического электричества.
• Не подсоединяйте и не отключайте провода или соединители,
пока на цепи преобразователя подано электропитание.
В этой части объясняются основные особенности проверки преобразователя
EI-9011.
41
6.1. ПЕРИОДИЧЕСКАЯ ПРОВЕРКА
Преобразователь EI-9011 будет служить дольше, если содержать его в чистоте,
сухости, и при прохладной температуре окружающего воздуха с соблюдением
предосторожностей, описанных в разделах
2,
3 настоящего руководства по
эксплуатации. Проверьте надежность электрических соединений, отсутствие
обесцвечивания или других признаков перегрева или старения. Пользуйтесь
помощью таблицы 20. Перед проведением периодической проверки отключите
электропитание основной цепи и убедитесь, что световой индикатор "ЗАРЯД" не
горит.
Таблица 20. Периодическая проверка
Действия по результатам
Проверяемый элемент
Проверка
периодической проверки
Внешние клеммы,
Незатянутые резьбовые
монтажные резьбовые
Затянуть
соединения
соединения, соединители
Продуть сухим сжатым воздухом
Радиатор-теплоотвод
Наличие пыли и грязи
под давлением от 39,2⋅104 Па до
58,8⋅104 Па (от 4 до 6 кгс/см2)
Продуть сухим сжатым воздухом
Платы цепей печатного
Накопление проводящей
под давлением от 39,2⋅104 Па до
монтажа
пыли или грязи
58,8⋅104 Па (от 4 до 6 кгс/см2)
Ненормальный шум и
вибрация. Проверить, истек
Заменить охлаждающий
Охлаждающий вентилятор
ли срок гарантированной
вентилятор
наработки 20 000 часов
Продуть сухим сжатым воздухом
Силовые элементы
Накопление пыли и грязи
под давлением от 39,2⋅104 Па до
58,8⋅104 Па (от 4 до 6 кгс/см2)
Сглаживающий
электролитический
Запах или обесцвечивание
Заменить конденсатор
конденсатор
42
6.2. ЧАСТИ, ПОДЛЕЖАЩИЕ ЗАМЕНЕ (РЕКОМЕНДАЦИИ)
Для длительной и безаварийной работы EI-9011 периодически заменяйте следующие
части:
Таблица 21. Части, подлежащие замене.
Части
Срок службы (примерно)
Примечание
Охлаждающий вентилятор
от 2 до 3 лет
Заменить новым
Сглаживающий
электролитический
Заменить новым (по
5 лет
конденсатор
результатам проверки)
Учесть результаты
Размыкатели или реле
−
проверки
Предохранители
10 лет
Заменить новым
43
7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
В этом разделе описывается индикация на дисплее пульта управления в
случае
возможных
неисправностей
преобразователя
и
электропривода/двигателя, а также действия, которые необходимо
предпринять для устранения неисправности.
7.1.
НЕИСПРАВНОСТИ ПРЕОБРАЗОВАТЕЛЯ
(1) Когда
преобразователь регистрирует неисправность, характер
неисправности высвечивается на дисплее и активизируется выход
соответствующих контактов. При этом электродвигатель начинает
инерционно останавливаться. Выберите соответствующий конкретной
неисправности случай, описанный в таблице, приведенной ниже, и
примите меры по устранению неисправности.
(2) Если проверки или описанные действия по устранению неисправности не
могут решить проблему, свяжитесь с предприятием-изготовителем.
(3) Для повторного включения подайте повторно напряжение на вход, или
нажмите кнопку [>СБРОС], или отключите силовые цепи от источника
питания, чтобы преобразователь перешел в состояние
«выключен», и
повторно включите.
44
Таблица 22. Диагноз неисправности и действия по устранению.
Категория
неисправ-
Информация на
Описание
Пояснение
Действия по устранению
ности
дисплее
(станд.
величина)
Недостаточное напряжение в силовой цепи
• Проверьте подсоединение
U V 1
Пониженное
постоянного тока во время вращения.
источника питания
Опред Пониж
напряжение цепи
A
Регистрируемый уровень:
• Откорректируйте напряжение
Напряж
постоянного тока
порядка 380 В или менее
линии
U V
Недостаточный
уровень
напряжения
Мгновенное падение
Опред Пониж
силовой цепи постоянного тока.
−
B
напряжения
Напряж
• Проверьте сопротивление
обмотки электродвигателя
O C
Выходной ток преобразователя превысил
Перегрузка по току
Увеличьте время
A
Перегр по ток
предел перегрузки по току
разгона / торможения
• Проверьте изоляцию двигателя
• Проверьте, не наблюдается ли
нарушение изоляции
Утечка тока в цепи заземления превысила
электродвигателя
G F
Нарушение в цепи
50% от величины номинального тока
• Проверьте, нет ли нарушения
A
Ошибка Заземл
заземления
преобразователя
соединений между
преобразователем и
электродвигателем
Напряжение в силовой цепи постоянного
O V
Перегрузка по
тока превысило предел перегрузки по
Увеличьте время торможения или
A
Перегр по Напряж
напряжению
напряжению
добавьте тормозной резистор.
Регистрируемый уровень 820 В
• Проверьте сопротивление
S C
Короткое замыкание
Выход преобразователя (нагрузка)
обмотки двигателя
A
Коротк Зам Нагр
в нагрузке
короткозамкнут
• Проверьте сопротивление
изоляции двигателя
Перегорание
Проверьте выходные
PUF
• Обрыв цепи силового предохранителя
силового
транзисторы, короткое замыкание
А
Обрыв Предохр
• Выход из строя силового транзистора
предохранителя
в нагрузке, заземление и т.д.
Перегрев
Температура радиатора-теплоотвода
Проверьте вентилятор и
O H
радиатора-
транзисторов превысила значение,
проконтролируйте температуру
A
Перегрев
теплоотвода (OH)
установленное в L8-02
окружающей среды
Перегрев
Температура радиатора-теплоотвода
Проверьте вентилятор и
O H 1
радиатора-
транзисторов превысила допустимую
проконтролируйте температуру
A
Перегрев 1
теплоотвода (OH1)
величину
окружающей среды
Многофункциональный вход (клеммы 3…8
Перегрев
константы H1-01…H1-06 запрограммирован
Проверьте температуру
O H 2
радиатора-
на значение 0B («Внешний сигнал
окружающей среды и внешний
A
Перегрев 2
теплоотвода (OH2)
перегрева преобразователя» и на этот вход
сигнал перегрева.
подан сигнал замыканием с клеммой 11)
Перегрузка
O L 1
Выходной ток преобразователя превышает
электродвигателя
Уменьшить нагрузку на двигатель
A
Перегр Двиг
уровень перегрузки электродвигателя
(OL1)
Перегрузка
O L 2
Выходной ток преобразователя превышает
Уменьшите нагрузку, увеличьте
преобразователя
A
Перегр Преобр
уровень перегрузки преобразователя
время разгона
(OL2)
O L 3
Перегрузка по
Значение момента (или тока) превысило
Уменьшите нагрузку
A
Перегр Момент 1
моменту 1
уровень, установленный в (L6-02)
O L 4
Перегрузка по
Значение момента (или тока) превысило
Уменьшите нагрузку
A
Перегр Момент 2
моменту 2
уровень, установленный в (L6-05)
• Входной
источник
питания
• Проверьте напряжение в линии
P F
Обрыв фазы на
преобразователя имеет обрыв фазы
• Повторно затяните резьбовые
A
Обр Фаз Вх
входе
• Большой разбаланс напряжений на входе
соединения на входе
• Проверьте выходные
подсоединения
L F
Обрыв фазы на
На выходе преобразователя имеется обрыв
• Проверьте импеданс двигателя
A
Обр Фаз Вых
выходе
фазы
• Повторно затяните резьбовые
соединения на выходе
45
Таблица 22. Диагноз неисправности и действия по устранению (продолжение)
Катего-
рия
Информация на
Действия по
неисправ-
Описание
Пояснение
дисплее
устранению
ности
(станд.
величина)
R R
Выход из
строя
Заменить
Ошибка Торм
тормозного
Тормозной транзистор вышел из строя
A
преобразователь
Тран
транзистора
O S
Превышение по
Скорость электродвигателя превышает уровень
−
A
Прев Скор
скорости
перегрузки по скорости
• Проверить цепи
управления датчика
Обрыв цепи
P G O
•
Проверить нагрузку
управления
Неисправность в цепи управления импульсного датчика
A
Обр ИД
и отсутствие
импульсного датчика
заклинивания
электродвигателя
D E V
Девиация опорной скорости и обратной связи по
Проверить
Девиация скорости
B
Дев Скор
скорости превышают уровень регулирования
нагрузку
Команды «Пуск вперед» и «Пуск назад» поданы
E F
Ошибка команды
одновременно и замкнуты 500 мс и более (для 2-
В
Внешн Ошибка
вращения (внешняя)
проводного управления)
Внешняя
E F 3
неисправность
A
Ошибка Клемма 3
(клемма 3)
Внешняя
E F 4
неисправность
А
Ошибка Клемма 3
Проверить
(клемма 4)
входные клеммы
Внешняя
E F 5
Если световая
неисправность
А
Ошибка Клемма 3
индикация
(клемма 5)
Неисправность произошла во внешних цепях
неисправности
Внешняя
управления
E F 6
осталась при
неисправность
А
Ошибка Клемма 6
отсоединенных
(клемма 6)
клеммах, заменить
Внешняя
E F 7
преобразователь
неисправность
А
Ошибка Клемма 7
(клемма 7)
Внешняя
E F 8
неисправность
А
Ошибка Клемма 8
(клемма 8)
Проверить и
O P E 0 1
Неправильный выбор
правильно
Ошибка в выборе номинальной мощности
Ошибк Выбор
номинальной
установить
C
преобразователя
Мощн
мощности
значение
константы О2-04
Неисправность из-за
Проверить
O P E 0 2
Значение константы находится вне допустимого
неправильного выбора
значения уставок
C
Ошибка Диап Уст
диапазона
диапазона уставок
констант
• В константах с H1-01 по H1-06:
• за исключением F, FF и от 20 до 2F установлены
одни и те же значения уставок;
• поданы вместе команды БОЛЬШЕ / МЕНЬШЕ и
УДЕРЖАНИЕ;
Ошибка в выборе
• поданы 2 или более команд ПОИСКА /
функций
O P E 0 3
УДЕРЖАНИЯ;
Проверить
многофункцио-
C
Клемма
• имеются 2 или более внешних блокировок и поданы
константы
нальных дискретных
команды поиска скорости 1, 2, 3.
входов
• Для константы B5-01 установлено одновременно и
управление по обратной связи и команда
БОЛЬШЕ / МЕНЬШЕ.
• Для константы H3-09 выбор клемм 13/14 и величины
отличной от «Не используется» сделан одновременно.
46
Таблица 22. Диагноз неисправности и действия по устранению (продолжение)
Категория
неисправ-
Информация на
Описание
Пояснение
Действия по устранению
ности
дисплее
(стандарт.
величина)
• В константе В1-01 выбран источник задания
опорной частоты от дополнительного устройства, но
O P E 05
Ошибка в выборе
устройство не подключено
Ошибка Выбор
режима управления
• . В константе В1-02 выбран источник управления
Проверить константы
C
Реж
(OPE 05)
двигателем от дополнительного устройства, но
устройство не подключено
• Для константы А1-02. Управление соотношением
O P E 0 6
Ошибка в выборе
U/f
не задействовано, хотя выбран режим
Ошибка Выбор
режима работы
управления U/f с обратной связью.
Проверить константы
C
Упр
(OPE 06)
• Управление вектором потока не задействовано,
хотя выбрано управление вектором потока.
• Для констант H3-05 и H3-09 установлены
Ошибка в выборе
одинаковые величины уставок за исключением 0 и
O P E 0 7
аналогового входа
1F.
Ошибка анал
многофункциональн
• При задействовании входа
14
(биполярный)
Проверить константы
C
Вход
ых контактов
уставка F2-01 = 0 и выбор опция / преобразователь
(OPE 07)
установлен на входном многофункциональном
контакте.
Уставки констант с Е1-04 до Е1-10 не удовлетворяют
условиям:
• f Max. ≥ f A > f B ≥ f Min.
(E1-04)(E1-06)(E1-07)(E1-09)
Ошибка в уставке
O P E 1 0
U / f (константы
Проверить константы
C
Ошибка хар U/f
с Е1-04 по Е1-10)
Сделана одна из следующих ошибок в уставках:
O P E 1 1
- верхний предел несущей частоты (С6-01) > 5 кГц и
Ошибка в уставке
Ошибка Част
нижний предел несущей частоты (С6-02) ≤ 5 кГц;
Проверить константы
С
констант
Комм
-
коэффициент пропорциональности несущей
частоты (С6-03) > 6 и (С6-01) < (С6-02).
C E
Ошибка в передаче
При подаче питания управляющие сигналы не
Проверить прохождение
A
Ошибка Связи
информации
проходят нормально
сигналов
47
Таблица 22. Диагноз неисправности и действия по устранению (продолжение)
Категория
неисправ-
Информация на
Описание
Пояснение
Действия по устранению
ности
дисплее
(стандарт.
величина)
ERR
Ошибка записи в
Данные внутренней памяти не соответствуют после
Заменить плату
EEPROM R/W
В
EEPROM
проведения инициализации констант
процессора
Err
CALL
Ошибка в передаче
После подачи питания управляющие сигналы не
Проверить прохождение
C
Ошибка связи
информации
проходят нормально
сигналов
• Проверить соединение
Ошибка 1 цепей
Связь между преобразователем и встроенным
CPF00
разъемов пульта
управления (ошибка
пультом управления не установлена в течение 5 с
А
COM ERR
• Заменить плату
передачи команды)
после подачи питния
процессора
Ошибка 2 цепей
Связь между преобразователем и встроенным
• Проверить соединение
CPF01
управления (ошибка
пультом управления однократно установлена после
разъемов пульта
А
COM ERR
передачи команды)
подачи питания, но далее связь нарушена в течение
• Заменить плату
более, чем 2 с
процессора
CPF02
Ошибка системного
А
COM ERR
времени
Заменить плату
Ошибка платы процессора
CPF03
Ошибка записи в
процессора
A
EEPROM Eror
EEPROM
Неисправности имеют следующую классификацию:
A. Основная неисправность ( электродвигатель инерционно тормозится, на
дисплее индицируется неисправность, имеется сигнал на выходе контактов
«Неисправность» ).
B. Неисправность (управление возможно, индицируемая неисправность мигает,
сигнал на выходе контактов «Неисправность» отсутствует).
C. Предупреждение
(управление невозможно, на дисплее индицируется
«Неисправность», сигнал на выходе контактов «Неисправность» отсутствует).
48
7.2.
НЕИСПРАВНОСТИ ЭЛЕКТРОДВИГАТЕЛЯ
(1) Если электродвигатель имеет признаки любой неисправности, описанной ниже,
выясните причину и выполните действия по устранению неисправности.
(2) Если эти действия не решают проблему, незамедлительно свяжитесь с Вашим
представительством фирмы-изготовителя.
Таблица 23. Неисправности электродвигателя и действия по их устранению.
Неисправность
Этап проверки
Действия по устранению
• Включите источник питания
Проверьте напряжение источника питания,
• Проверьте напряжение источника питания
подключенного к клеммам R, S, T. Горит ли
• Убедитесь, что резьбовые соединения
световой индикатор «Заряд» ?
входных клемм затянуты
При измерении используйте вольтметр.
Выключите источник питания и затем
Соответствует ли выходное напряжение
включите повторно
указанному на табличке двигателя?
Электродвигатель
«Клинится» ли двигатель из-за перегрузки?
Уменьшите нагрузку и устраните заклинивание
не вращается
Высвечивается ли на дисплее сигнал
Выберите режим индикации неисправностей
неисправности?
Поданы ли команды «Вращение вперед» или
Проверьте подсоединение
«Обратное вращение»?
• Исправьте подсоединение
Подан ли сигнал уставки по частоте?
• Выберите сигнал уставки по частоте
Правильно ли сделана уставка режима
Введите правильную величину
управления?
Подсоедините фазы, как указано на клеммах
Электродвигатель
Правильно ли подсоединены клеммы U, V, W?
электродвигателя
вращается в обрат-
Поданы ли сигналы «Вращение вперед» или
ном направлении
Проверьте подсоединение
«Обратное вращение»?
Электродвигатель
Правильно ли подсоединены цепи частотной
Проверьте, а при необходимости исправьте
вращается, но
уставки?
подсоединение
регулирование
Правильно ли выбран режим управления
Проверьте выбор режима управления
скорости
(константой)?
невозможно
Не чрезмерна ли нагрузка?
Уменьшите нагрузку
Правильно ли выбран электродвигатель
Изучите спецификации на табличке
(количество полюсов, напряжение)?
электродвигателя
Правильно ли выбрано соотношение изменения
Обороты
Проверьте соотношение изменения скоростей
скоростей разгона / торможения (для зацеплений,
электродвигателя
разгона / торможения (передачи и т.п.)
передач)?
слишком велики
Правильно ли сделана уставка по максимальной
или малы
Проверьте уставку по максимальной частоте
частоте?
Измерьте вольтметром напряжение между
Проверьте выбранное соотношение U/f
клеммами электродвигателя?
Не чрезмерна ли нагрузка?
Уменьшите нагрузку
Обороты
электродвигателя
• Уменьшите изменения нагрузки в рабочем
Не чрезмерны ли изменения нагрузки в процессе
нестабильны в
цикле
работы?
процессе работы
• Увеличьте мощность преобразователя
49
ПРИЛОЖЕНИЕ 1. СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЯ EI-9011
Модель EI - 9011 -
Максимальная мощность применяемого
18,
1,1
1,5
2,2
3,7
5,5
7,5
11
15
22
30
37
45
55
75
93
110
132
160
185
220
315
400
500
двигателя, кВт
5
Полная мощность
1
2
3
5
7.5
10
15
20
25
30
40
50
60
75
100
125
150
175
200
250
300
400
500
600
преобразователя, кВА
Номинальный выходной ток, А
3,4
4,8
6,2
8
14
18
27
34
41
48
65
80
96
128
150
195
224
270
302
340
450
605
800
900
Максимальное выходное напряжение
Трехфазное 380/400/415/440/460 В (пропорционально входному напряжению)
Номинальная выходная частота
Вплоть до 400 Гц (достигается посредством программирования)
Номинальное входное напряжение и
Трехфазное 380/400/440/460 В 50/60 Гц
частота
Допустимые отклонения напряжения
+ 10 %, - 15 %
Допустимые отклонения частоты
± 5 %
Метод управления
Синусоидальная широтно-импульсная модуляция
Стартовый крутящий момент
150 % при 1Гц (150 % при 0 об/мин с импульсным датчиком вращения)
Диапазон управления скоростью
1:100 (1:1000 с использованием импульсного датчика вращения)
Точность управления скоростью
± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)
Полоса пропускания ПИД-регулятора
5 Гц (30 Гц с использованием импульсного датчика вращения)
по скорости
Ограничение крутящего момента
Определяется уставками (по одному параметру для каждого из четырех квадрантов)
Точность по моменту
± 5 %
Полоса пропускания ПИД-регулятора
20 Гц (40 Гц с использованием импульсного датчика вращения)
по моменту
Диапазон управления частотой
от 0,1 до 400 Гц
Цифровая команда: ± 0,01% (от −10°С до +40°С)
Точность частотных режимов
Аналоговая команда: ± 0,1% (25°С ± 10°С)
Опорный цифровой сигнал: ± 0,01 Гц
Разрешение по частоте
Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)
Разрешение по частоте
0,01 Гц
Запас по перегрузке
150 % от номинального выходного тока 1 минуту
Сигнал задания частоты
от −10 до 10 В, от 0 до 10 В, от 4 до 20 мА
от 0,01 до 6000 с (Времена разгона/торможения имеют независимые уставки, возможны
Время разгона/торможения
4 ступени)
Порядка 20 % (с внешним тормозным резистором - 100 %)
Тормозящий крутящий момент
Тормозной прерыватель встроен
Внешний тормозной прерыватель (18,5…500 кВт)
(15 кВт и менее)
Защита электродвигателя от
Защищен с помощью электронного термического реле перегрузки
перегрузки
Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от
Мгновенная перегрузка по току
номинального тока преобразователя
Защита плавким предохранителем
При перегорании предохранителя силовое выходное переменное напряжение отключается
Силовое выходное переменное напряжение отключается через минуту работы при 150% от
Перегрузка
номинального тока преобразователя
Силовое выходное переменное напряжение отключается, если напряжение на шине
Перенапряжение
постоянного тока превышает 820 В
Силовое выходное переменное напряжение отключается, если напряжение на шине
Недостаточное напряжение
постоянного тока ≤ 380 В
Немедленное отключение выходного силового напряжения при
Немедленное отключение выходного
кратковременном прекращении подачи питания более 15 мс.
Кратковременное отключение
силового
напряжения
при
Возможно продолжение управления после возобновления
напряжения питания
пропадании напряжения питания (от
подачи питания при пропадании на время не более 2 с (от 0,75
93 до 500 кВт).
до 75 кВт).
Перегрев радиатора-теплоотвода
Защищен термистором
Предотвращение срыва
Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью
Защита от токов утечек
Защищен электронной цепью (нарушение баланса выходных токов)
Световой индикатор "Заряд"
Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В
Температура окружающей среды
− 10°… + 40°С (в пластмассовом корпусе) и − 10°…+ 45°С (в металлическом корпусе)
Влажность
Относительная влажность не более 90%
Температура хранения
от − 20°С до + 60°С
Размещение
Внутри помещения, защищенного от коррозионных газов и пыли
Высотность
Не более 1000 м
Вибрация
от 9,81 м/c2 (1g) при менее, чем 20 Гц ; до 1,96 м/c2 (0,2g) от 20 до 50 Гц
50
ПРИЛОЖЕНИЕ 2. РАЗМЕРЫ
Размеры, мм
№ рисунка
Мощность, кВт
Высота (А)
Ширина (С)
Глубина (E)
0,75 - 5,5
278
138
180
7,5 - 11
300
228
215
15 - 30
450
300
247
37 - 45
677
355
326
55 - 75
777
395
326
Рис. 1
93 - 110
810
586
332
132 - 160
987
704
332
185 - 220
1100
860
411
315
1100
975
411
400 - 500
1150
1175
421
Пульт
управления
(вырез в
Рис. 2
163
74
18
передней
крышке
70 х 138)
51
ПРИЛОЖЕНИЕ 3. СХЕМЫ ПОДКЛЮЧЕНИЯ
3.1. ПОДКЛЮЧЕНИЕ ТОРМОЗНОГО РЕЗИСТОРА
ДЛЯ МОДЕЛЕЙ EI-001H…EI-020H (0,75…15 КВТ)
52

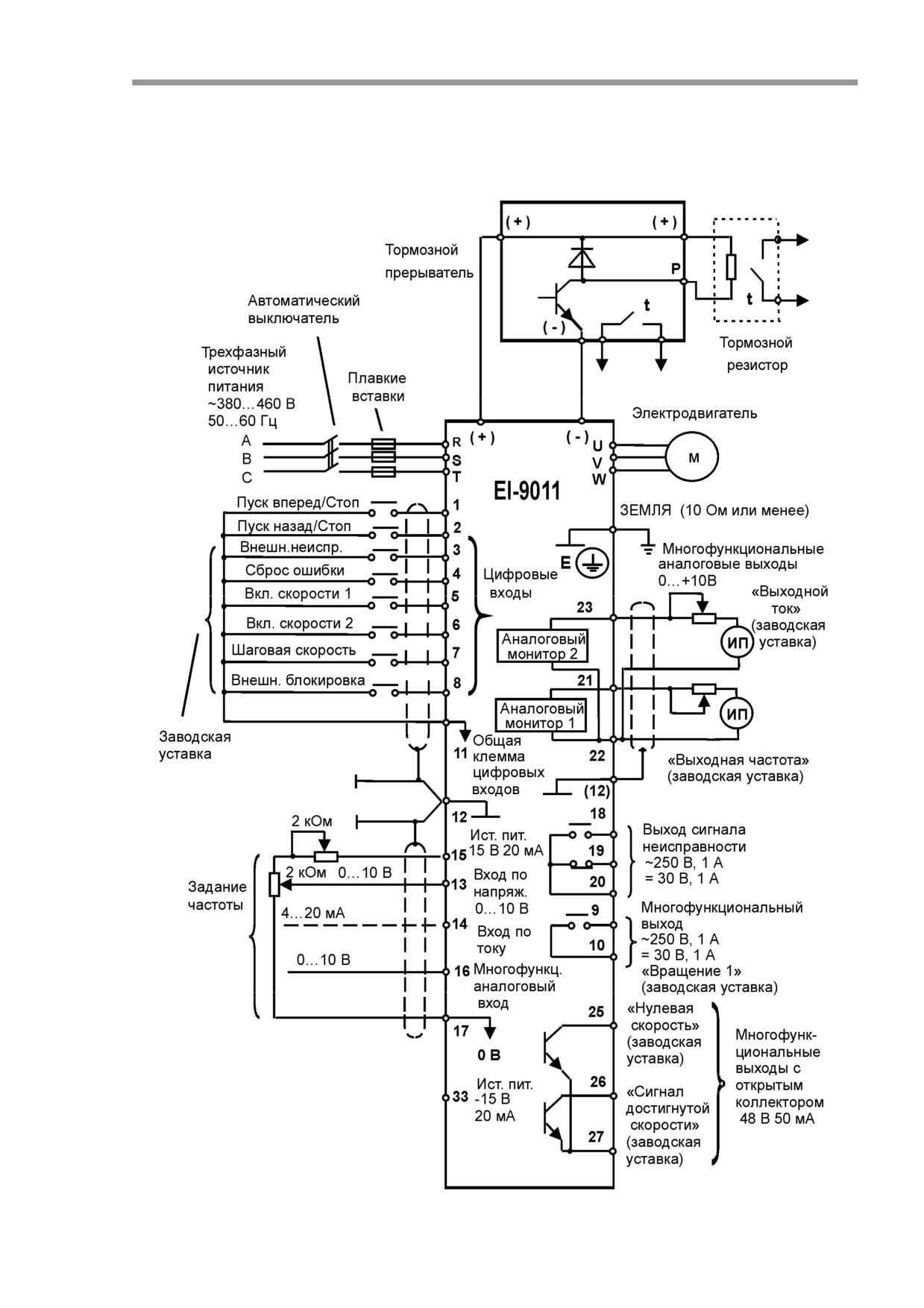

3.2. ПОДКЛЮЧЕНИЕ ТОРМОЗНОГО РЕЗИСТОРА
И ВНЕШНЕГО ТОРМОЗНОГО ПРЕРЫВАТЕЛЯ
ДЛЯ МОДЕЛЕЙ EI-025H…EI-400H (18,5…500 КВТ)
53

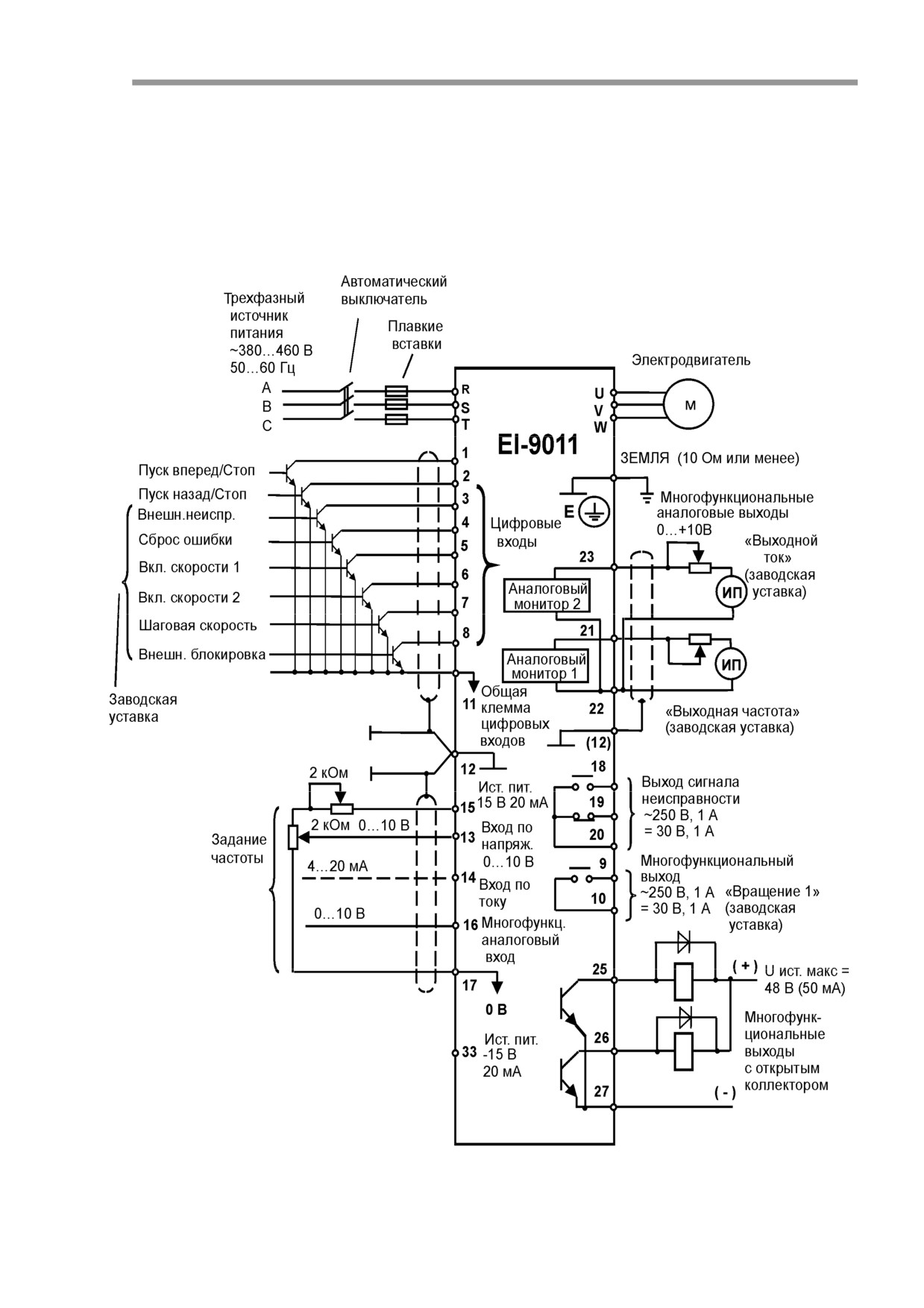

3.3. УПРАВЛЯЮЩИЕ И КОНТРОЛЬНЫЕ СИГНАЛЫ
С ОТКРЫТЫМ КОЛЛЕКТОРОМ
54
ПРИЛОЖЕНИЕ 4. СПИСОК КОНСТАНТ
Таблица А-4. Список констант монитора (выборочно)
Режим работы
(О = контроль возможен,
X = контроль невозможен)
Состояние
Наименование
Наименование
дисплея
функции
константы
цифровой панели
Опорная Частота
U1-01
Опорная частота
0,01 Гц
О
О
О
О
Вых Частота
U1-02
Выходная частота
0,01 Гц
О
О
О
О
Вых Ток
U1-03
Выходной ток
0,1 А
О
О
О
О
Реж Раб
U1-04
Режим работы
−
О
О
О
О
Скор Двиг
U1-05
Скорость электродвигателя
0,01 Гц
Х
О
О
О
Вых Напр
U1-06
Выходное напряжение
0,1 В
О
О
О
О
Напряжение шины постоянного
Напр Пост Ток
U1-07
1 В
О
О
О
О
Монитор
тока
Вых Мощность
U1-08
Выходная мощность
0,1 кВт
О
О
О
О
Опорная величина крутящего
Опорн Мом
U1-09
0,1 %
Х
Х
О
О
момента (внутреннего)
Сост Вход Сигн
U1-10
Состояние входных клемм
−
О
О
О
О
Сост Вых Сигн
U1-11
Состояние выходных клемм
−
О
О
О
О
Рабочее состояние внутреннего
Раб Сост
U1-12
−
О
О
О
О
управления
Общ Время Раб
U1-13
Полное время управления
1 ч
О
О
О
О
Тек Ошибка
U2-01
Текущая неисправность
−
О
О
О
О
Послед Ошибка
U2-02
Последняя неисправность
−
О
О
О
О
Опорная частота при
Опорная Частота
U2-03
0,01 Гц
О
О
О
О
неисправности
Выходная частота при
Вых Частота
U2-04
0,01 Гц
О
О
О
О
неисправности
Выходной ток при
Вых Ток
U2-05
0,1 %
О
О
О
О
неисправности
Скорость электродвигателя
Скор Двиг
U2-06
0,01 Гц
Х
О
О
О
при неисправности
Выходное напряжение при
Вых Напр
U2-07
0,1 В
О
О
О
О
неисправности
Значения
Напряжение шины постоянного
уставок при
Напр Пост Ток
U2-08
1 В
О
О
О
О
тока при неисправности
ошибке
Выходная мощность при
Вых Мощность
U2-09
0,1 кВт
О
О
О
О
неисправности
Опорный крутящий момент при
Опорн Мом
U2-10
0,1 %
Х
Х
О
О
неисправности
Состояние входных клемм при
Сост Вход Сигн
U2-11
−
О
О
О
О
неисправности
Состояние выходных клемм
Сост Вых Сигн
U2-12
−
О
О
О
О
при неисправности
Рабочее состояние режима
Раб Сост
U2-13
−
О
О
О
О
управления при неисправности
Полное время управления при
Общ Время Раб
U2-14
1 ч
О
О
О
О
неисправности
55
Таблица А-4. Список констант монитора (продолжение)
Метод управления
(О = контроль возможен,
X = контроль невозможен)
Состояние
Наименование
дисплея
Наименование константы
функции
цифровой
панели
Послед
U3-01
Самая последняя неисправность
−
О
О
О
О
Ошибка
Врем до
Полное время управления при
U3-05
1 ч
О
О
О
О
Ошибк 1
неисправности
Вторая наиболее недавняя
Ошибка 2
U3-02
−
О
О
О
О
неисправность
Врем до
Накопленное время второй
U3-06
1 ч
О
О
О
О
Ошибк 2
неисправности
Запись ошибок
Третья наиболее недавняя
Ошибка 3
U3-03
−
О
О
О
О
неисправность
Врем до
Накопленное время третьей
U3-07
1 ч
О
О
О
О
Ошибк 3
неисправности
Четвертая (старейшая)
Ошибка 4
U3-04
−
О
О
О
О
неисправность
Врем до
Накопленное время четвертой
U3-08
1 ч
О
О
О
О
Ошибк
4
(старейшей) неисправности
Примечание: В случае, если происходит новая (пятая) неисправность,
данные о
«старейшей» неисправности
(U3-04)
теряются. Пятая неисправность становится
«самой
последней» U3-01, а все ранее произошедшие
неисправности сдвигаются на одну ступень.
56
Таблица А-8. Сводная таблица констант быстрого пуска и базового уровня.
57
Таблица А-5. Список основных констант (выборочно)
Замена
значения
во время
Наименов
управлен
Состояние дисплея
Диапазон
ание
Наименование константы
ия
Выбор уставки
пульта управления
уставок
функции
О=возмож
Х=невозм
0: Пульт управления
1: Клемма
Выбор опорного сигнала
Выбор Ист Опорн
B1-01
от 0 до 3
1
Х
2: Последовательный
для задания частоты
порт
3: Доп. плата
0: Пульт управления
Выбор источника
1: Клемма
Выбор
Выбор Упр
B1-02
управления вращением
от 0 до 3
1
Х
2: Последовательный
источника
(ПУСК/СТОП)
порт
задания
3: Доп. плата
частоты и
0: Плавный останов
управлен
1: Инерционный
ия
останов
Выбор Способ Ост
B1-03
Выбор способа останова
от 0 до 3
0
Х
2: Останов с тормож.
постоянным током
3: Инерционный с
таймером
0: Обратное вращение
Запрет обратного
возможно
Невозмож Ревер
B1-04
от 0 до 1
0
Х
вращения (реверса)
1: Обратное вращение
невозможно
Время Разг 1
С1-01
Время разгона 1
от 0 до 6000.0 с
10.0 с
О
Разгон/то
Время Торм 1
С1-02
Время торможения 1
от 0 до 6000.0 с
10.0 с
О
рможение
Время Разг 2
С1-03
Время разгона 2
от 0 до 6000.0 с
10.0 с
О
Время Торм 2
С1-04
Время торможения 2
от 0 до 6000.0 с
10.0 с
О
Несущая
Верхний предел несущей
Макс Несущ Част
C6-01
от 0.4 до 15.0 кГц
15.0 кГц
Х
частота
частоты
Опорн Част 1
D1-01
Опорная частота 1
От 0 до 400.00 Гц
0.0 Гц
О
Опорн Част21
D1-02
Опорная частота 2
От 0 до 400.00 Гц
0.0 Гц
О
Предвари
Опорн Част 3
D1-03
Опорная частота 3
От 0 до 400.00 Гц
0.0 Гц
О
тельно
Опорн Част 4
D1-04
Опорная частота 4
От 0 до 400.00 Гц
0.0 Гц
О
заданные
Опорн Част 5
D1-05
Опорная частота 5
От 0 до 400.00 Гц
0.0 Гц
О
опорные
Опорн Част 6
D1-06
Опорная частота 6
От 0 до 400.00 Гц
0.0 Гц
О
частоты
Опорн Част 7
D1-07
Опорная частота 7
От 0 до 400.00 Гц
0.0 Гц
О
Опорн Част 8
D1-08
Опорная частота 8
От 0 до 400.00 Гц
0.0 Гц
О
Опорная частота медленного
Опорн Шаг Част
D1-09
От 0 до 400.00 Гц
6.0 Гц
О
(шагового) вращения
Предел
Верх. предел опорной
Макс Опорн Част
D2-01
От 0.0 до 100.0 %
100.0 %
Х
опорной
частоты
величины
Нижн. предел опорной
Мин Опорн Част
D2-02
От 0.0 до 100.0 %
0.0 %
Х
частоты
Частота 1
D3-01
Устан. Част. Перескока 1
от 0.0 до 400.0 Гц
0.0 Гц
Х
Частоты
Частота 2
D3-02
Устан. Част. Перескока 2
от 0.0 до 400.0 Гц
0.0 Гц
Х
перескока
Частота 3
D3-03
Устан. Част. Перескока 3
от 0.0 до 400.0 Гц
0.0 Гц
Х
Ширина Диап
D3-04
Ширина диапазона перескока
от 0.0 до 20.0 Гц
1.0 Гц
Х
58
Таблица А-5. Список основных констант (продолжение)
Замена
значения во
Состояние
Наименов
Наименование
время
дисплея пульта
Диапазон уставок
Выбор уставки
ание
константы
управления
управления
функции
О=возмож.
Х=невозм.
Макс Вых Част
E1-04
Максимальн. вых. частота
от 50.0 до 400.0 Гц
50.0 Гц
Х
Параметр
Макс Напр
E1-05
Максимальное напряжение
от 0.0 до 510.0 В
380.0 В
Х
ы
Базов Частота
E1-06
Базовая частота
от 0.0 до 400.0 Гц
50.0 Гц
Х
характери
Сред Вых Част
E1-07
Средняя выходн. частота
от 0.0 до 400.0 Гц
3.0 Гц
Х
стики
Сред Напр
E1-08
Среднее вых. напряжение
от 0.0 до 510.0 В
20.0 В
Х
Uf
Мин Вых Частота
E1-09
Минимальн. Вых. частота
от 0.0 до 400.0 Гц
0.5 Гц
Х
Мин Напр
E1-10
Минимальное напряжение
от 0.0 до 510.0 В
3.4 В
Х
Номинальный ток
Ном Ток Двиг
E2-01
от 0.00 до 1500 А
Х
электродвигателя
Данные
Номинальное скольжение
Скольж Двиг
E2-02
от 0.00 до 20.00 Гц
Х
электродвигателя.
электродв
Ток электродвигателя
игателя
Ток хх Двиг
E2-03
от 0.00 до 1500 А
Х
без нагрузки
Число полюсов
Число Пол Двиг
E2-04
от 2 до 48
4
Х
электродвигателя
(Внешняя
Клемма 3
H1-01
Многофункц. вход (клемма 3)
от 00 до FF
24
Х
неисправность)
Клемма 4
H1-02
Многофункц. вход (клемма 4)
от 00 до FF
14
Х
(Сброс защиты)
(Многоступенч.
регулирование
Клемма 5
H1-03
Многофункц. вход (клемма 5)
от 00 до FF
3
Х
скорости,
опорная
частота 1)
Цифровы
(Многоступенч.
е
регулирование
входы
Клемма 6
H1-04
Многофункц. вход (клемма 6)
от 00 до FF
4
Х
скорости,
опорная
частота 2)
(Опорная
частота
Клемма 7
H1-05
Многофункц. вход (клемма 7)
от 00 до FF
6
Х
медленного
вращения)
(Внешняя
Клемма 8
H1-06
Многофункц. вход (клемма 8)
от 00 до FF
8
Х
блокировка)
Многофункц. выход
(Во время
Клемма 9
H2-01
от 00 до FF
0
Х
Цифровы
(клеммы 9-10)
вращения)
е
Многофункц. выход
(Нулевая
Клемма 25
H2-02
от 00 до FF
1
Х
выходы
(клеммы 25 - 27)
скорость)
Многофункц. выход
(Достигнутая
Клемма 26
H2-03
от 00 до FF
2
Х
(клеммы 26 -27)
частота)
0:
0-10 В пост.
Выбор уровня сигнала
тока
Уров 13
H3-01
0/1
0
Х
клеммы 13
1:
-10… +10 В
пост. тока
Коэф 13
H3-02
Коэффициент клеммы 13
от 0.0 до 1000.0 %
100.0 %
О
Аналогов
Смещ 13
H3-03
Смещение клеммы 13
от -100.0 до 100.0%
0.0 %
О
0:
0-10 В пост.
ые
Выбор уровня сигнала
тока
входы
Уров 16
H3-04
0/1
0
Х
клеммы 16
1:
-10… +10 В
пост. тока
Выбор функции
См.
Клемма 16
H3-05
от 0 до 1F
0
Х
аналогового входа клеммы 16
«Руководство по
Коэф 16
H3-06
Коэффициент клеммы 16
от 0.0 до 1000.0 %
100.0 %
О
эксплуатации
(константы)»
Смещ 16
H3-07
Смещение клеммы 16
от -100.0 до 100.0%
0.0 %
О
с.65
Клемма 21
H4-01
Выбор функции клеммы 21
от 1 до 31
2
Х
См.
Коэф 21
H4-02
Коэффициент клеммы 21
от 0 до 2.50
1.00
О
«Руководсьво по
эксплуатации
Аналогов
Смещ 21
H4-03
Смещение клеммы 21
от -10 до +10.0 %
0.0 %
О
(константы)»
ые
с.67
выходы
Клемма 23
H4-04
Выбор функции клеммы 23
от 1 до 31
3
Х
См.
Коэф 23
H4-05
Коэффициент клеммы 23
от 0 до 2.50
1.00
О
«Руководсьво по
эксплуатации
Смещ 23
H4-06
Смещение клеммы 23
от -10 до +10.0 %
0.0 %
О
(константы)»
с.67
59
Таблица А-5. Список основных констант (продолжение)
Замена
значения во
Номер
Завод-
Наименование
Состояние дисплея
Наименование
Диапазон
время
констан
ская
Выбор уставки
функции
пульта управления
константы
уставок
управления
ты
уставка
О=возмож.
Х=невозм.
0: Невозможно
Перегрузка
Выбор защиты
Выбор Защ
L1-01
0/1
1
Х
1: Инерц. торм. до
электродвигател
электродвигателя
останова
я
Постоянная времени
от 1.0 до 20.0
Пост Врем Защ
L1-02
8.0
Х
защиты электродвигателя
мин.
Поведение при
Определение
0: Невозможно;
кратковременно
кратковременного
1: Возможно
Опр Потери Питан
L2-01
от 0 до 2
0
Х
прекращения подачи
2: Задейств.
м прекращении
питания
центр. процессор
подачи
питания
Время игнорирования
Время Игнор
L2-02
от 0.0 до 2.0 с
Х
Х
потери подачи питания
0: Невозможно;
Выбор предотвращения
1: Основная
Пред Срыв Уск
L3-01
срыва во время ускорения
от 0 до 2
1
Х
уставка
(разгона)
2: Усовершенств.
Уровень предотвращ.
Уров Срыв Уск
L3-02
срыва во время ускорения
от 0 до 200 %
170 %
Х
(разгона)
Предотвращени
0: Невозможно;
Выбор предотвращения
е срыва
1: Основная
Пред Срыв Торм
L3-04
срыва во время
от 0 до 2
1
Х
уставка
торможения
2: Усовершенств.
Выбор предотвращение
0: Невозможно;
Пред Срыв Раб
L3-05
срыва во время вращения
от 0 до 2
1
Х
1: Время тормож.
(работы)
2: Время тормож.
Уровень предотвращения
Уров Срыв Раб
L3-06
срыва во время вращения
от 0 до 200 %
160.0 %
Х
(работы)
Количество попыток
Число Перезап
L5-01
автоматического
от 0 до 10
0
Х
повторного перезапуска
Повторный пуск
0: реле
после
неисправности
неисправности
Выбор автоматического
незадействовано
Выбор Реж Перезап
L5-02
0/1
0
Х
повторного пуска
1: Реле
неисправн.
активизировано
0: Невозможно
1: Сигнал
достигнутой
скорости
Выбор работы при
2: Сигнал
Выбор Мом 1
L6-01
определении крутящего
от 0 до 4
0
Х
Определение
«Вращение»
момента
крутящего
3: Сигн. достиг.
момента
скор. при неиспр.
4: Сигн. «Вращен.»
при неисправ.
Уровень определения
Уров Мом 1
L6-02
от 0 до 300 %
160 %
Х
момента
Время определения
от 0.0 до 10.0
Время Мом 1
L6-03
0.1 с
Х
момента
с
Ограничение крутящего
Огр Мом Впер
L7-01
момента при вращении
от 0 до 300 %
200 %
Х
вперед
Ограничение крутящего
Ограничение
Огр Мом Наз
L7-02
момента при вращении
от 0 до 300 %
200 %
Х
крутящего
назад
момента
Ограничение
Генер Мом Впер
L7-03
генераторного момента
от 0 до 300 %
10 %
Х
при вращении вперед
Ограничение
Генер Мом Наз
L7-04
генераторного момента
от 0 до 300 %
10 %
Х
при вращении назад
Выбор защиты
Защита
0: Не
внутреннего
оборудования
Защ Торм Резист
L8-01
0/1
0
Х
обеспечивается
резистора динамического
1: Обеспечивается
торможения
60
8. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
8.1. Преобразователь EI-9011 соответствует действующим Правилам устройства
электроустановок.
8.2. Степень защиты от проникновения внешних твердых предметов и воды:
- IP20;
- IP54 (только для мощностей 37…500 кВт)
8.3. Защита персонала от поражения электрическим током:
- класс "I".
9. КОМПЛЕКТНОСТЬ
В комплект стандартной поставки входит преобразователь EI-9011 в индивидуальной
упаковке и таре.
Дополнительно, по отдельному заказу, к частотному преобразователю могут быть
поставлены следующие устройства:
- тормозной резистор и тормозной прерыватель;
- реактор входной и выходной переменного тока, реактор постоянного тока,
фильтр электромагнитных помех;
- плата последовательного интерфейса RS232/485 (протокол MODBUS);
- модуль интерфейса PROFIBUS-DP;
- плата сопряжения с импульсным тахогенератором;
- платы расширения цифровых входов и выходов;
- датчики технологических параметров;
- пульты дистанционного управления.
10. ГАРАНТИИ ПОСТАВЩИКА
Поставщик осуществляет бесплатный ремонт частотного преобразователя EI-9011 в
случае выхода его из строя в течение 24 месяцев со дня продажи при условии соблюдения
покупателем всех предупреждений и предостережений, а также правил и приемов
безопасной эксплуатации, изложенных в настоящем руководстве. Гарантия не
распространяется на изделие с нарушенными пломбами (гарантийными наклейками) и
(или) в конструкцию которого внесены изменения.
Производитель оставляет за собой право изменять конструкцию и технические
характеристики изделия.
11. ГАРАНТИЙНОЕ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
Гарантийное обслуживание, а также работы по ремонту и замене частей
преобразователя проводятся авторизованным персоналом сервис-центра фирмы-
поставщика.
61
